Denna genomgång behandlar följande:

Transkript

1 itlararen.se

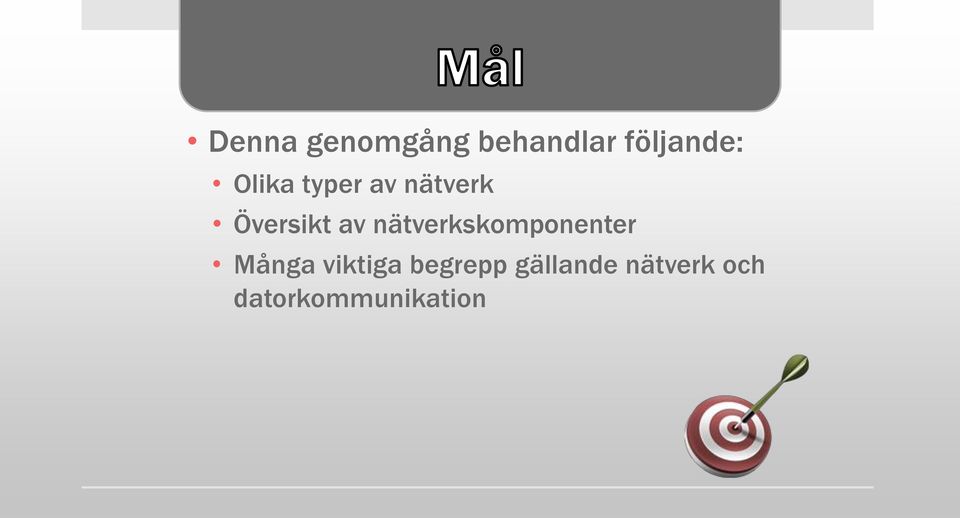

2 Denna genomgång behandlar följande: Olika typer av nätverk Översikt av nätverkskomponenter Många viktiga begrepp gällande nätverk och datorkommunikation

3 Ett nätverk består av enheter som kan kommunicera med varandra Ett nätverk förmedlar en eller flera tjänster Olika typer av nätverk: Telefonnätverk Datornätverk Videonätverk TV-nätverk Mobiltelefoninätverk Kan slås samman till ett converged network Dedikerade nätverk Ett nätverk för en tjänst

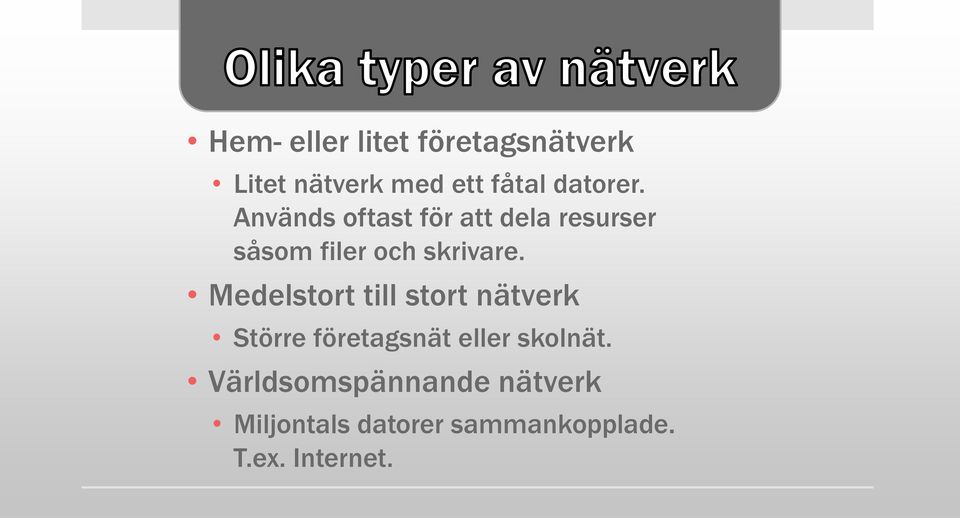

4 Hem- eller litet företagsnätverk Litet nätverk med ett fåtal datorer. Används oftast för att dela resurser såsom filer och skrivare. Medelstort till stort nätverk Större företagsnät eller skolnät. Världsomspännande nätverk Miljontals datorer sammankopplade. T.ex. Internet.

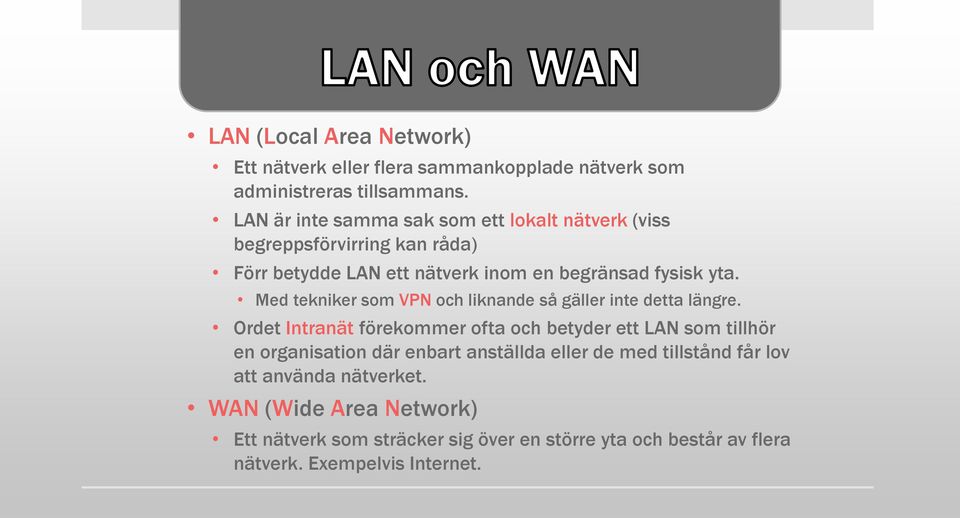

5 LAN (Local Area Network) Ett nätverk eller flera sammankopplade nätverk som administreras tillsammans. LAN är inte samma sak som ett lokalt nätverk (viss begreppsförvirring kan råda) Förr betydde LAN ett nätverk inom en begränsad fysisk yta. Med tekniker som VPN och liknande så gäller inte detta längre. Ordet Intranät förekommer ofta och betyder ett LAN som tillhör en organisation där enbart anställda eller de med tillstånd får lov att använda nätverket. WAN (Wide Area Network) Ett nätverk som sträcker sig över en större yta och består av flera nätverk. Exempelvis Internet.

6 Det finns en massa nätverksutrustning och komponenter i ett nätverk. Kan delas in i olika kategorier: Hosts Nätverksutrustning Nätverksmedium Laptop Hub TP-kabel PC Switch Fiberkabel Server Router (trådlöst) Nätverksskrivare Accesspunkt

7 En dator kan agera klient, server eller både och i ett nätverk. Server En server är en dator (host) som har programvara installerad vilket gör att den kan tillhandahålla information i form av någon typ av tjänst. Varje tjänst kräver en egen programvara. Exempel på servertjänster: Webb-server, FTP-Server, DNS-Server, mm. En server kan serva flera klienter samtidigt. En dator kan även tillhandahålla flera tjänster samtidigt. Client En klient är en dator (host) som har programvara som kan skicka en förfrågan till en server och visa resultatet. Exempel på programvara: Webbläsare såsom IE, Firefox eller Chrome.

8 I ett Peer-2-peer nätverk (P2P) så agerar datorerna både klient och server Peer = jämlike Fördelar Enkelt att koppla ihop Kostar inte så mycket Nackdelar Ingen central administration Skalbarhet Säkerhet

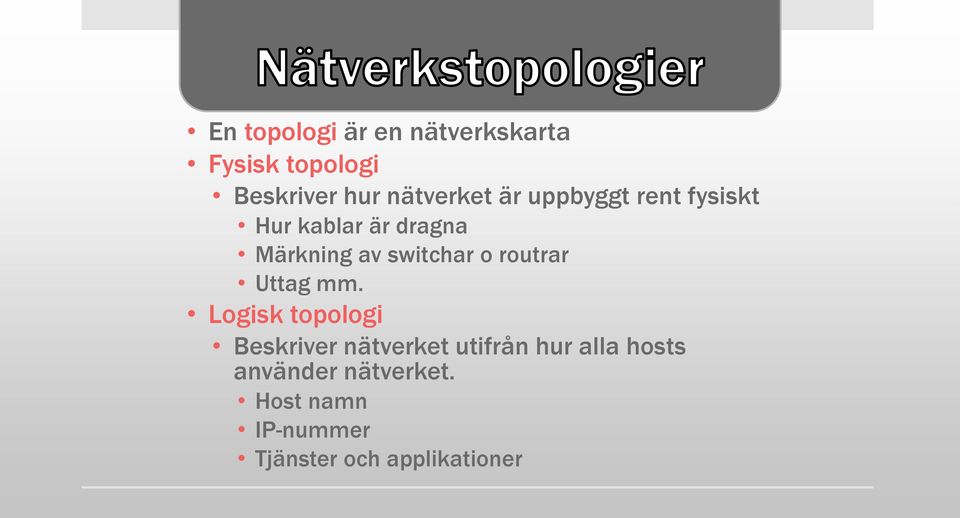

9 En topologi är en nätverkskarta Fysisk topologi Beskriver hur nätverket är uppbyggt rent fysiskt Hur kablar är dragna Märkning av switchar o routrar Uttag mm. Logisk topologi Beskriver nätverket utifrån hur alla hosts använder nätverket. Host namn IP-nummer Tjänster och applikationer

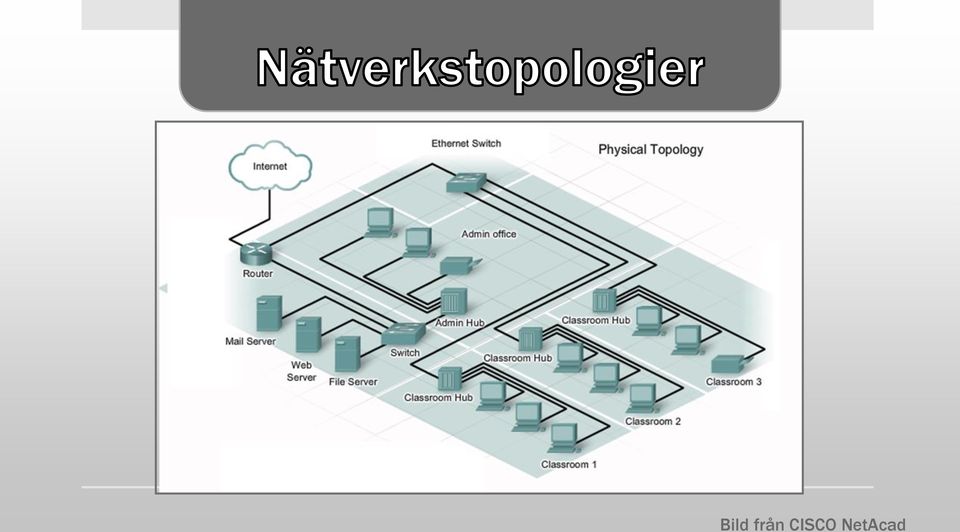

10 Bild från CISCO NetAcad

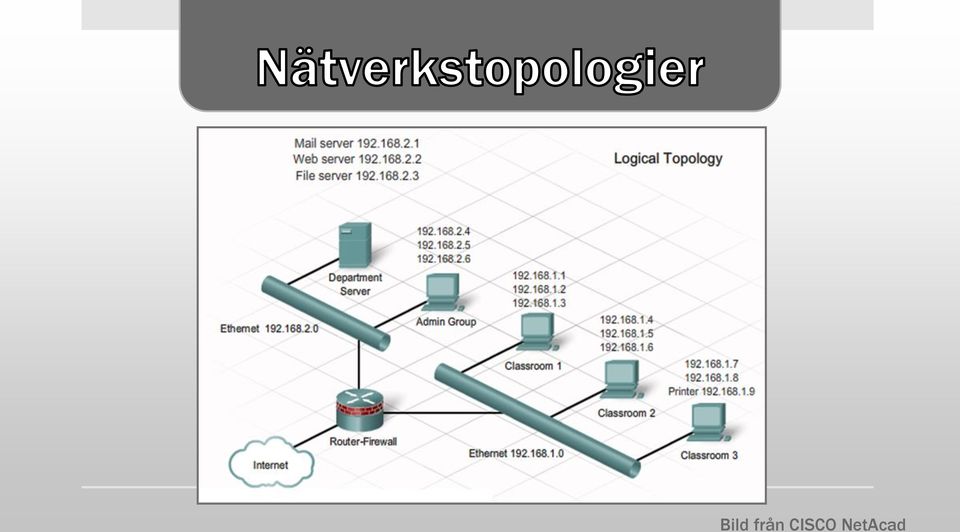

11 Bild från CISCO NetAcad

12 Det finns flera olika grundtopologier Den fysiska topologi som lokala datornätverk (Ethernet) använder idag är av typen stjärnnätverk Bild från wikipedia.org

13 Unicast Vanligaste formen av överföring från sändare till en mottagare Multicast Överföring från en sändare till flera mottagare (dock ej alla). Unicast Multicast Bilder från wikipedia.org

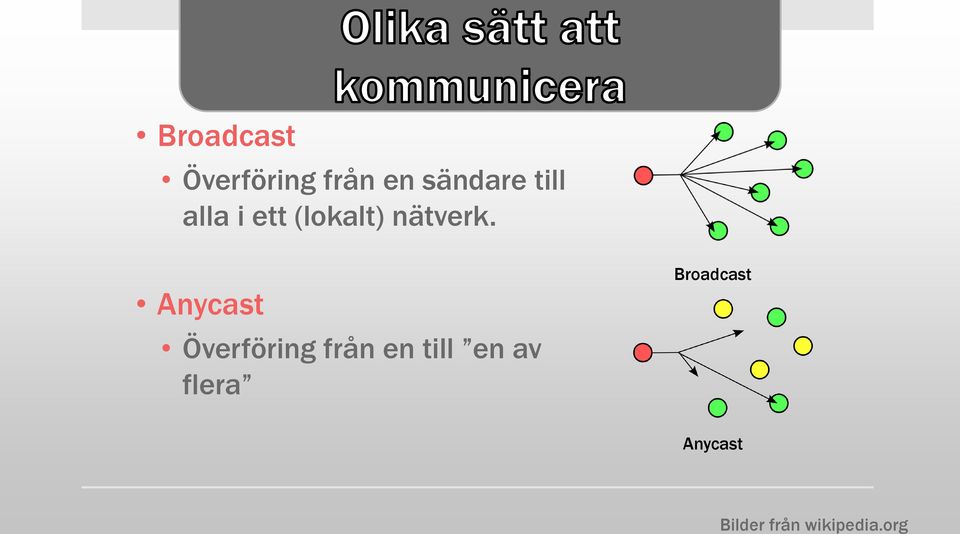

14 Broadcast Överföring från en sändare till alla i ett (lokalt) nätverk. Anycast Överföring från en till en av flera Broadcast Anycast Bilder från wikipedia.org

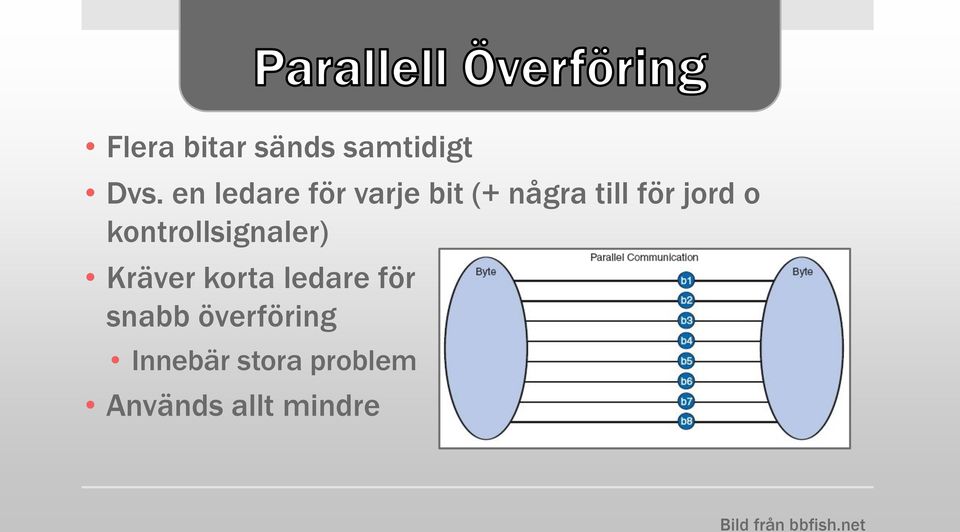

15 Flera bitar sänds samtidigt Dvs. en ledare för varje bit (+ några till för jord o kontrollsignaler) Kräver korta ledare för snabb överföring Innebär stora problem Används allt mindre Bild från bbfish.net

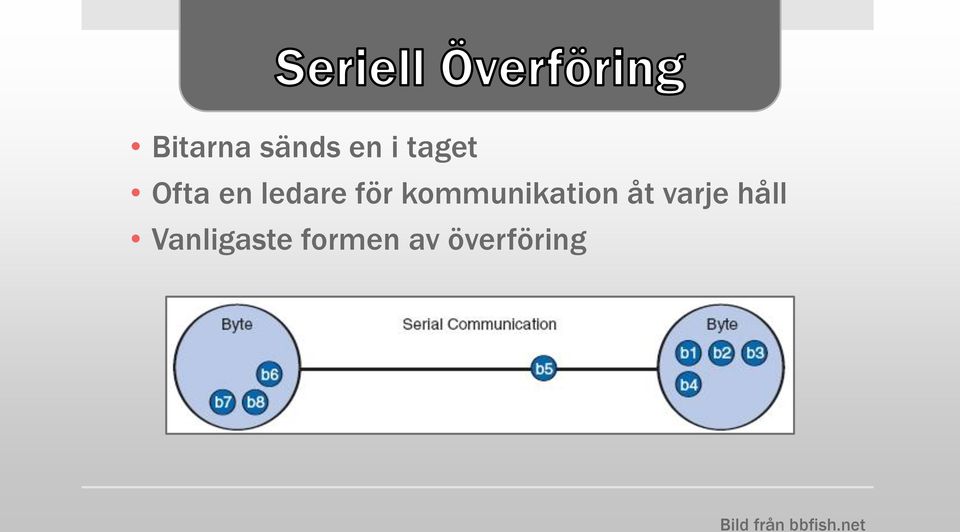

16 Bitarna sänds en i taget Ofta en ledare för kommunikation åt varje håll Vanligaste formen av överföring Bild från bbfish.net

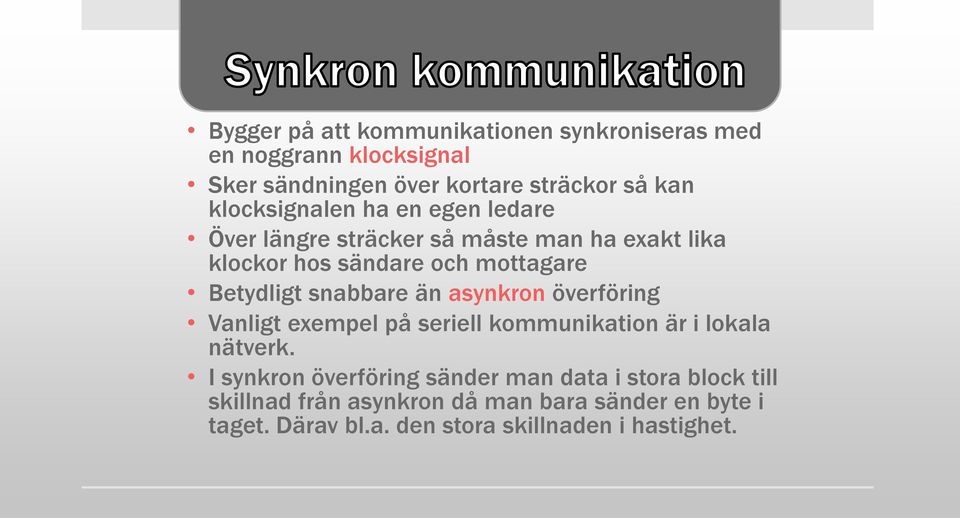

17 Bygger på att kommunikationen synkroniseras med en noggrann klocksignal Sker sändningen över kortare sträckor så kan klocksignalen ha en egen ledare Över längre sträcker så måste man ha exakt lika klockor hos sändare och mottagare Betydligt snabbare än asynkron överföring Vanligt exempel på seriell kommunikation är i lokala nätverk. I synkron överföring sänder man data i stora block till skillnad från asynkron då man bara sänder en byte i taget. Därav bl.a. den stora skillnaden i hastighet.

18 Simplex Simplaste formen av kommunikation. Innebär att kommunikation endast kan gå från sändaren till mottagaren. T.ex. TV- och radio-sändningar. Halv Duplex Innebär att kommunikation kan gå åt båda hållen men ej samtidigt. T.ex. komradio. Full Duplex Innebär kommunikation åt båda hållen samtidigt. T.ex. telefon.
