AALTO CONTROL -SYSTEMET

Transkript

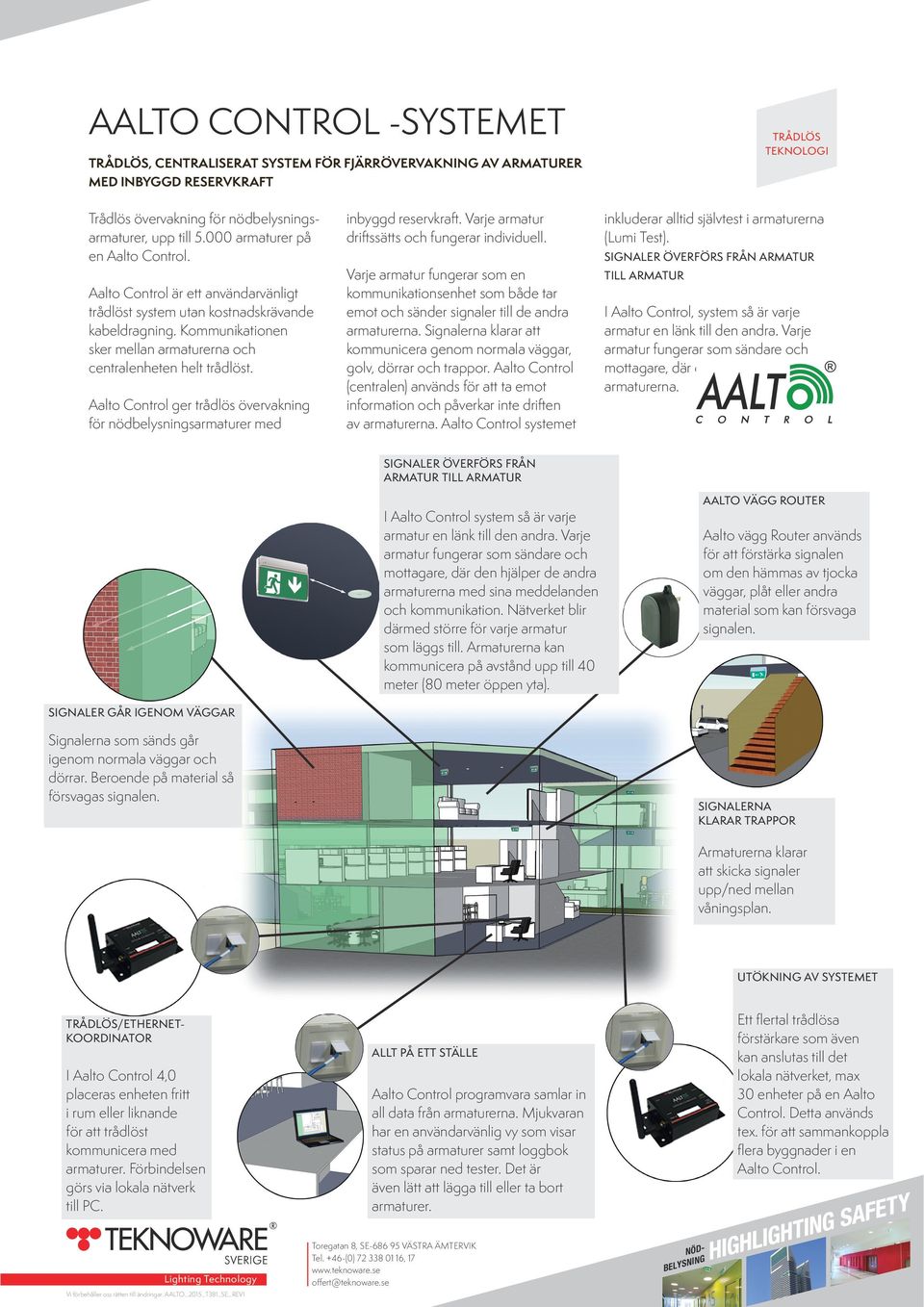

1 AALTO CONTROL -SYSTEMET TRÅDLÖS, CENTRALISERAT SYSTEM FÖR FJÄRRÖVERVAKNING AV ARMATURER MED INBYGGD RESERVKRAFT TRÅDLÖS TEKNOLOGI Trådlös övervakning för nödbelysningsarmaturer, upp till armaturer på en Aalto Control. Aalto Control är ett användarvänligt trådlöst system utan kostnadskrävande kabeldragning. Kommunikationen sker mellan armaturerna och centralenheten helt trådlöst. Aalto Control ger trådlös övervakning för nödbelysningsarmaturer med inbyggd reservkraft. Varje armatur driftssätts och fungerar individuell. Varje armatur fungerar som en kommunikationsenhet som både tar emot och sänder signaler till de andra armaturerna. Signalerna klarar att kommunicera genom normala väggar, golv, dörrar och trappor. Aalto Control (centralen) används för att ta emot information och påverkar inte driften av armaturerna. Aalto Control systemet inkluderar alltid självtest i armaturerna (Lumi Test). SIGNALER ÖVERFÖRS FRÅN ARMATUR TILL ARMATUR I Aalto Control, system så är varje armatur en länk till den andra. Varje armatur fungerar som sändare och mottagare, där den hjälper de andra armaturerna. SIGNALER ÖVERFÖRS FRÅN ARMATUR TILL ARMATUR I Aalto Control system så är varje armatur en länk till den andra. Varje armatur fungerar som sändare och mottagare, där den hjälper de andra armaturerna med sina meddelanden och kommunikation. Nätverket blir därmed större för varje armatur som läggs till. Armaturerna kan kommunicera på avstånd upp till 40 meter (80 meter öppen yta). AALTO VÄGG ROUTER Aalto vägg Router används för att förstärka signalen om den hämmas av tjocka väggar, plåt eller andra material som kan försvaga signalen. SIGNALER GÅR IGENOM VÄGGAR Signalerna som sänds går igenom normala väggar och dörrar. Beroende på material så försvagas signalen. SIGNALERNA KLARAR TRAPPOR Armaturerna klarar att skicka signaler upp/ned mellan våningsplan. UTÖKNING AV SYSTEMET TRÅDLÖS/ETHERNET- KOORDINATOR I Aalto Control 4,0 placeras enheten fritt i rum eller liknande för att trådlöst kommunicera med armaturer. Förbindelsen görs via lokala nätverk till PC. ALLT PÅ ETT STÄLLE Aalto Control programvara samlar in all data från armaturerna. Mjukvaran har en användarvänlig vy som visar status på armaturer samt loggbok som sparar ned tester. Det är även lätt att lägga till eller ta bort armaturer. Ett flertal trådlösa förstärkare som även kan anslutas till det lokala nätverket, max 30 enheter på en Aalto Control. Detta används tex. för att sammankoppla flera byggnader i en Aalto Control.

2 AALTO CONTROL -SYSTEMAUPPBYGGNAD TYPISK AALTO CONTROL -SYSTEMUPPBYGGNAD Hänvisningsarmatur Nödljusarmatur Ethernet koordinator Koppling / Router PC Nätverkskabel AALTO CONTROL -SYSTEMET VIA INTERNET-ANKNYTNING Hänvisningsarmatur Internet Nödljusarmatur Ethernet koordinator Internetanslutning (modem, router, koppling, Et... ) PC Nätverkskabel KOORDINATORN DIREKT PÅ PC:N Hänvisningsarmatur Nödljusarmatur Ethernet koordinator PC Nätverkskabel N ÖDNING BELYS

3 AALTO CONTROL -SYSTEM Egenskaper i det nya Aalto Control 4.0 -version Aalto Control PC-programvaran Upp till armaturer på ett Aalto Control system Centralt övervakning av flera Aalto Trådlösa/Ethernet- koordinatorer från ett ställe Indelning av systemet i olika avdelningar, t. ex. byggnader Fri placering av systemkomponenter i nätverket Signalförstärkning med Aalto Control Routers Förnyat grafisk utseende Förbättrat användargränssnitt Armaturinformation via streckkod/rf-idt Armaturens detaljerade information på ritning med mouse over-funktion Inmatning av armaturinformation från CSV-fil, manuell, med hjälp av en streckkodsläsare, eller med en automatisk sökfuntion LUMI TEST INDIKERING Ingen matning Aalto Control armaturer innehåller Lumi Test -självtestfunktion Lumi-Test självtest kontrollerar armaturens funktion, och tar hand om brinntidstest och test av ljuskälla. Armaturstatus visas med två indikeringsled, en röd och en grön. Test av elektronik och ljuskälla görs dagligen, brinntidstest görs var 6.e månad. (Självtest anges med M eller A i slutet av produktkod) OK Låg laddningsnivå Fel på ljuskällan Fel på batterier/ kondensator Batteriet/kondensatoren urkopplad Fel på ljuskällan och på batteriet/kondensatoren Test i gång Symbolernas betydelse Blinkar långsamt (1 Hz, en gång / sekund) Blinkar snabbt (2 Hz, två gånger / sekund) OFF ON RF-ID / PAN ID -dekaler som levereras med Aalto Control armaturen PAN-ID -kod (= armaturens ID) Med PAN-ID koden kan armaturer låsas för att fungera till en speciell koordinator, eller om man vill dela nätverket i flera delar t.ex. i en stor byggnad. Om det redan finns Aalto Control system och armaturer i byggnaden och vill lägga till nya Aalto Control armaturer måste de nya ha samma PAN ID kod som de tidigare. Detta meddelas till Teknoware vid beställning/ komplettering.

4 TEKNISKA DATA Armaturens frekvens Sändningseffekt Receptionssensitivitet Räckvidd inomhus Räckvidd öppen yta/med synkontakt 2,4 GHz 2 mw -92 dbm upp till 40 m upp till 80 m CERTIFIKAT FÖR TRÅDLÖS DRIFT USA (FCC Part ) Industry Canada (IC) Europe (CE) RoHS OUR-XBEE2 4214A-XBEE2 ETSI kompatibel E-nummer Produkt Produktbeskrivning TST5103 TST5104A TST5104B TST5104C TST5105 TST5107 TST5120 Aalto Wireless/ Ethernet-koordinator Aalto Control V4 PC-programvara, armaturer Aalto Control V4 PC-programvara, armaturer Aalto Control V4 PC-programvara, armaturer Aalto Control Router (signalförstarkare) Aalto Alarm Relay Output Unit, en alarmreläutgång som installeras i Aalto Control nätverket via Ethernet Aalto Input Module, en modul som installeras i externa armaturer och ansluts till Aalto Control systemet. Aalto Wireless / Ethernet -koordinator Aalto Control -hänvisningsarmatur Aalto Control -nödljusarmatur Aalto Control Router (signalförstarkare) Aalto Control WMU (Wireless Monitoring Unit) -övervakningsenhet (TST5108) KOMMER 2015 Trådlös övervakningsenhet för Aalto Control. Aalto Control monteras på vägg, den har en praktisk 7` pekskärm och ett lätthanterligt användargränssnitt. Fungerar självständig, inget behov av PC eller Koordinator Koppling av armaturer ON/ OFF / Blinkläge Loggbok kan laddas ned på en USB sticka Tid kan ställas för armatur och drifttidstest Inställningsbar användarbehörighet Armaturinformation kan sparas i databas Aalto Control WMU -övervakningsenhet Produkt TST5108 Produktbeskrivning Aalto Control WMU (Wireless Monitoring Unit) -övervakningsenhet (väggmontering)

5 ESCAP, HÄNVISNINGS- OCH NÖDLJUSARMATURER MED KONDEN- SATORDRIFT OCH AALTO CONTROL -TRÅDLÖS ÖVERVAKNING Anslutningsspänning: V, 50/60 Hz AC Ljuskälla: LED Escap = Escap-kondensatordrift Aalto = Aalto Control -trådlös övervakning (innehåller Lumi Test) M =Lumi Test-självtestfunktion Produktfamilj IP-klass Produkt Ljuskälla Funktion ANSLUTNINGS- SPÄNNING V AC ESC 80 IP44 TWS8092WA LED 1 h Escap + Aalto TWS8092WM LED 1 h Escap + M ESC 90 IP44 TWS9092WA LED 1 h Escap + Aalto TWS9092WM LED 1 h Escap + M ESC 6 L IP44 TWS6292WA LED 1 h Escap + Aalto TWS6292WM LED 1 h Escap + M ESC 29 IP65 TWS2992WA LED 1 h Escap + Aalto TWS2992WM LED 1 h Escap + M SAFE 29 IP65 TWS2992WAC LED 1 h Escap + Aalto TWS2992WAB LED 1 h Escap + Aalto TWS2992WMC LED 1 h Escap + M TWS2992WMD LED 1 h Escap + M IP44 TWS9992WA LED 1 h Escap + Aalto TWS9992WM LED 1 h Escap + M IP44 TWS9292WA LED 1 h Escap + Aalto TWS9292WM LED 1 h Escap + M Zonespot II Midbay IP44 TWS9392WA LED 1 h Escap + Aalto TWS9392WM LED 1 h Escap + M (infällt IP20 TWS0492WA LED 1 h Escap + Aalto TWS0492WM LED 1 h Escap + M (infällt IP20 TWS1492WA LED 1 h Escap + Aalto TWS1492WM LED 1 h Escap + M

6 HÄNVISNINGS- OCH NÖDLJUSARMATURER MED BATTERI OCH AALTO CONTROL TRÅDLÖS ÖVERVAKNING Anslutningsspänning: V, 50/60 Hz AC Ljuskälla: LED Aalto = Aalto Control trådlös övervakning (innehåller Lumi Test -självtest) ANSLUTNINGS- SPÄNNING: V AC Produktfamilj IP-klass Produkt Ljuskälla Funktion Produktkatalogens sida ESC 80 IP44 TWT8053WA LED 3 h batteri + Aalto 25, 27, 29 ESC 81 IP44 TWT8153WA LED 3 h batteri + Aalto 31, 33 ESC 90 IP44 TWT9053WA LED 3 h batteri + Aalto 23 Zonespot II Midbay (infällt (infällt IP44 TWT9952WA LED 1 h batteri + Aalto 53 TWT9953WA LED 3 h batteri + Aalto 53 IP44 TWT9252WA LED 1 h batteri + Aalto 55 TWT9253WA LED 3 h batteri + Aalto 55 IP44 TWT9352WA LED 1 h batteri + Aalto 57 TWT9353WA LED 3 h batteri + Aalto 57 IP20 TWT0452WA LED 1 h batteri + Aalto 59 TWT0453WA LED 3 h batteri + Aalto 59 IP20 TWT1452WA LED 1 h batteri + Aalto 61 TWT1453WA LED 3 h batteri + Aalto 61 SAFE 6 IP44 TWT0652WA LED 1 h batteri + Aalto 69
