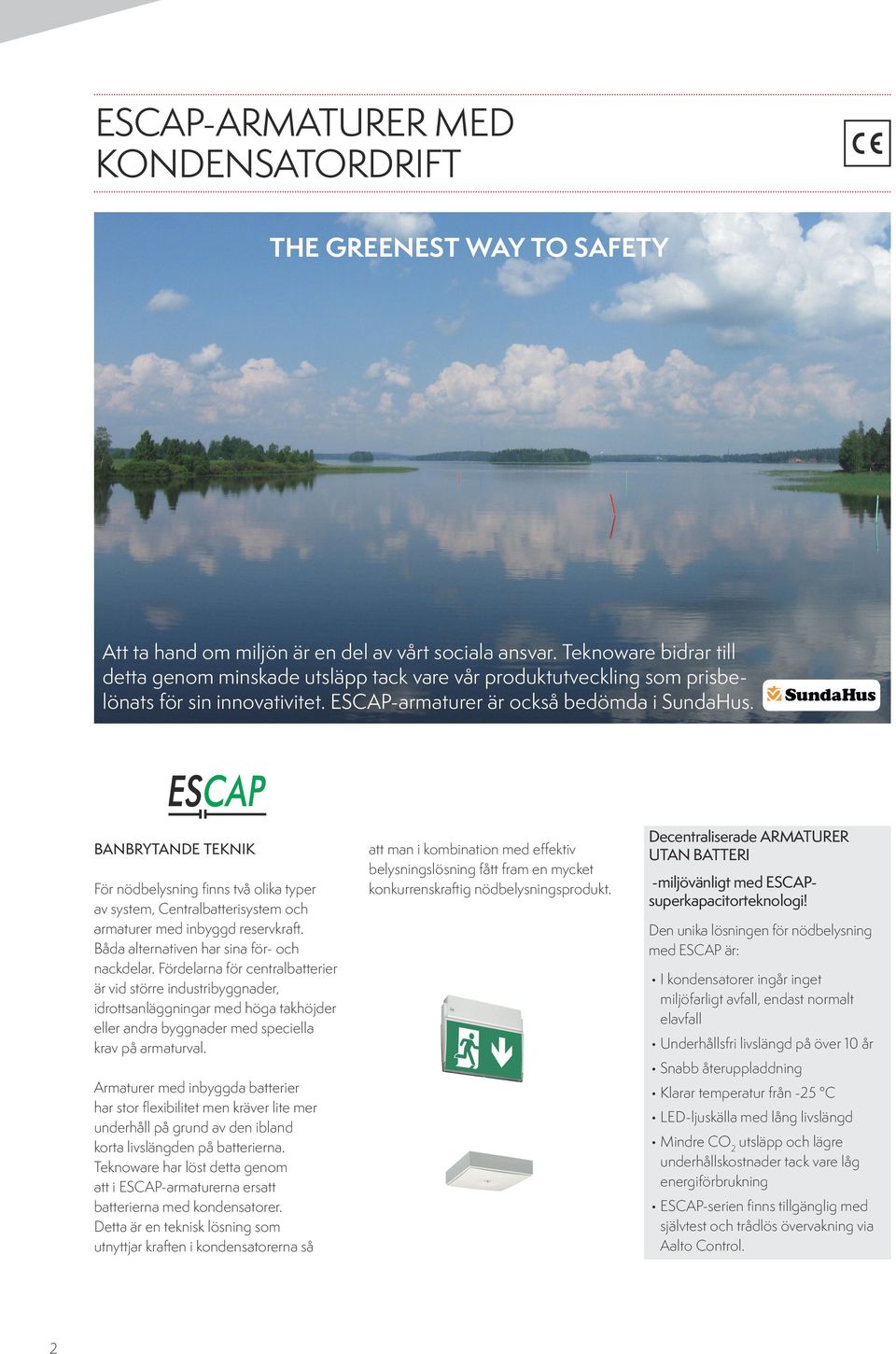

2 ESCAP-ARMATURER MED KONDSATORDRIFT THE GREEST WAY TO SAFETY Att ta hand om miljön är en del av vårt sociala ansvar. Teknoware bidrar till detta genom minskade utsläpp tack vare vår produktutveckling som prisbelönats för sin innovativitet. ESCAP-armaturer är också bedömda i SundaHus. BANBRYTANDE TEKNIK För nödbelysning finns två olika typer av system, Centralbatterisystem och armaturer med inbyggd reservkraft. Båda alternativen har sina för- och nackdelar. Fördelarna för centralbatterier är vid större industribyggnader, idrottsanläggningar med höga takhöjder eller andra byggnader med speciella krav på armaturval. Armaturer med inbyggda batterier har stor flexibilitet men kräver lite mer underhåll på grund av den ibland korta livslängden på batterierna. Teknoware har löst detta genom att i ESCAP-armaturerna ersatt batterierna med kondensatorer. Detta är en teknisk lösning som utnyttjar kraften i kondensatorerna så att man i kombination med effektiv belysningslösning fått fram en mycket konkurrenskraftig nödbelysningsprodukt. Decentraliserade ARMATURER UTAN BATTERI -miljövänligt med ESCAPsuperkapacitorteknologi! Den unika lösningen för nödbelysning med ESCAP är: I kondensatorer ingår inget miljöfarligt avfall, endast normalt elavfall Underhållsfri livslängd på över 10 år Snabb återuppladdning Klarar temperatur från -25 C -ljuskälla med lång livslängd Mindre CO 2 utsläpp och lägre underhållskostnader tack vare låg energiförbrukning ESCAP-serien finns tillgänglig med självtest och trådlös övervakning via Control. 2

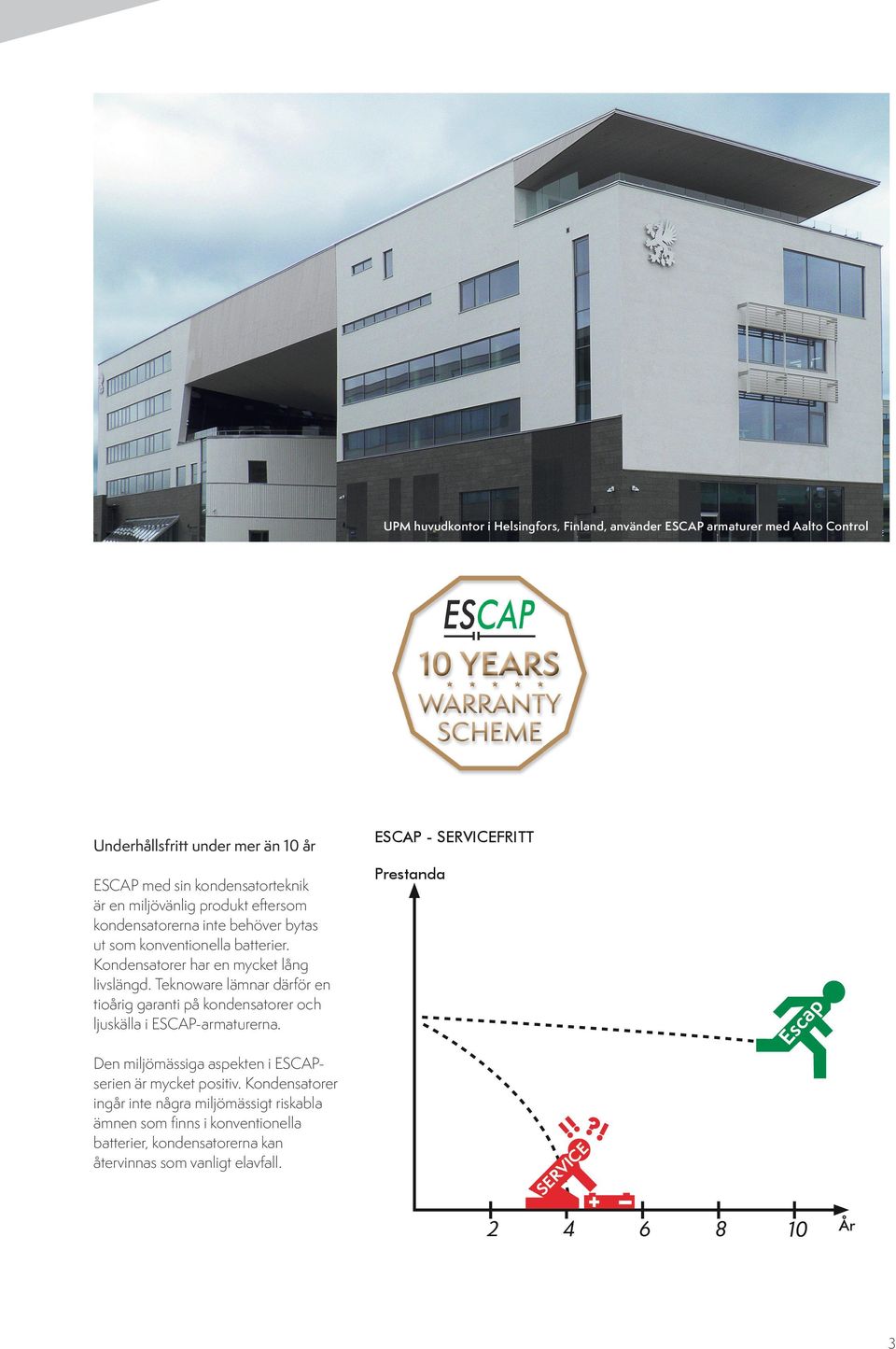

3 UPM huvudkontor i Helsingfors, Finland, använder ESCAP armaturer med Control ESCAP med sin kondensatorteknik är en miljövänlig produkt eftersom kondensatorerna inte behöver bytas ut som konventionella batterier. Kondensatorer har en mycket lång livslängd. Teknoware lämnar därför en tioårig garanti på kondensatorer och ljuskälla i ESCAP-armaturerna. ESCAP - SERVICEFRITT Prestanda Es ca p Underhållsfritt under mer än 10 år Den miljömässiga aspekten i ESCAPserien är mycket positiv. Kondensatorer ingår inte några miljömässigt riskabla ämnen som finns i konventionella batterier, kondensatorerna kan återvinnas som vanligt elavfall. E IC V ER S År 3

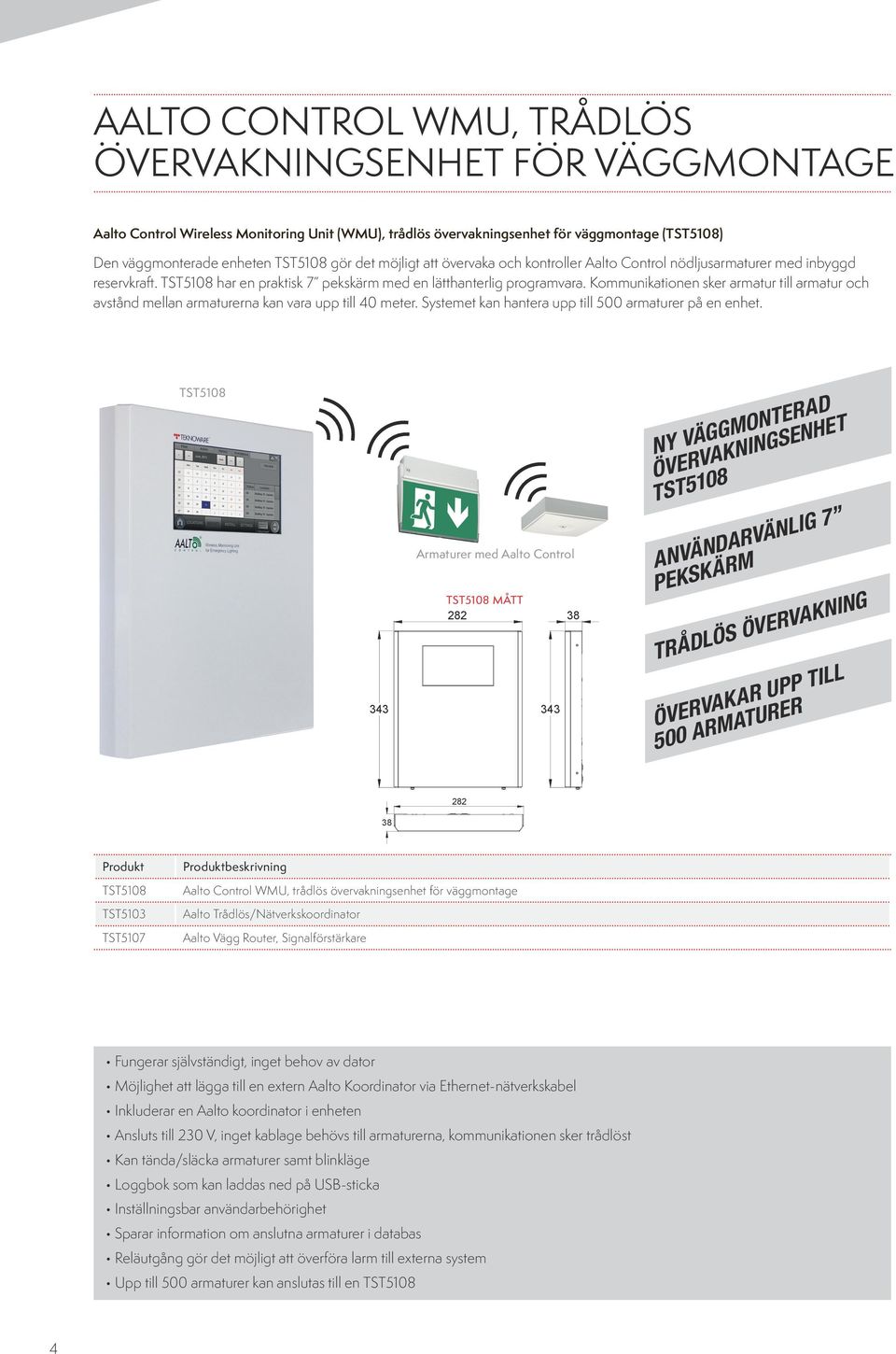

4 AALTO CONTROL WMU, TRÅDLÖS ÖVERVAKNINGSHET FÖR VÄGGMONTAGE Control Wireless Monitoring Unit (WMU), trådlös övervakningsenhet för vägg (TST5108) Den väggmonterade enheten TST5108 gör det möjligt att övervaka och kontroller Control nödljusarmaturer med inbyggd reservkraft. TST5108 har en praktisk 7 pekskärm med en lätthanterlig programvara. Kommunikationen sker armatur till armatur och avstånd mellan armaturerna kan vara upp till 40 meter. Systemet kan hantera upp till 500 armaturer på en enhet. TST Armaturer med Control TST5108 MÅTT NY VÄGGMONTERAD ÖVERVAKNINGSHET TST5108 ANVÄNDARVÄNLIG 7 PEKSKÄRM TRÅDLÖS ÖVERVAKNING ÖVERVAKAR UPP TILL 500 ARMATURER Produkt TST5108 TST5103 TST5107 Produktbeskrivning Control WMU, trådlös övervakningsenhet för vägg Trådlös/Nätverkskoordinator Vägg Router, Signalförstärkare Fungerar självständigt, inget behov av dator Möjlighet att lägga till en extern Koordinator via Ethernet-nätverkskabel Inkluderar en koordinator i enheten Ansluts till 230 V, inget kablage behövs till armaturerna, kommunikationen sker trådlöst Kan tända/släcka armaturer samt blinkläge Loggbok som kan laddas ned på USB-sticka Inställningsbar användarbehörighet Sparar information om anslutna armaturer i databas Reläutgång gör det möjligt att överföra larm till externa system Upp till 500 armaturer kan anslutas till en TST5108 4

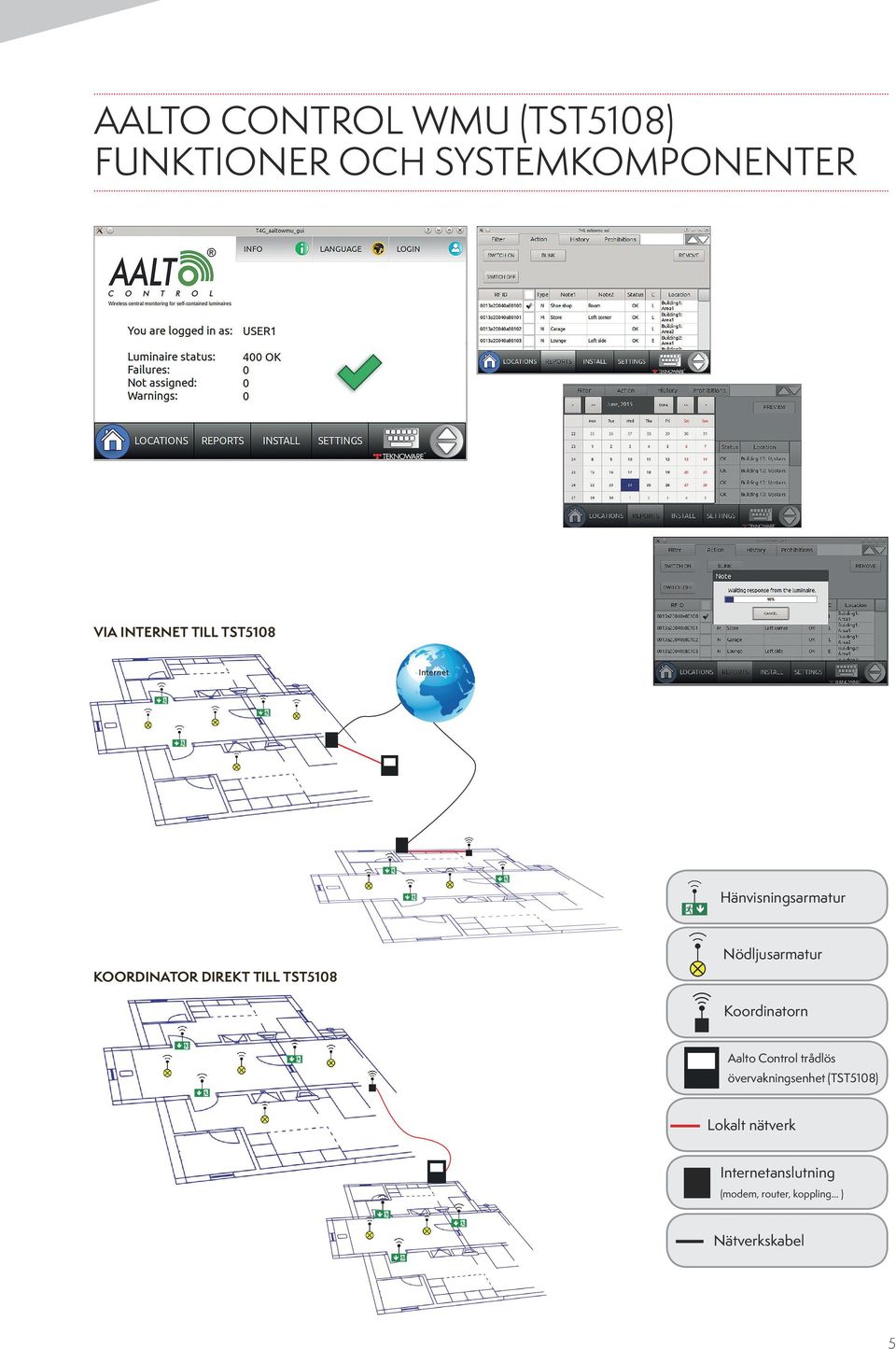

5 AALTO CONTROL WMU (TST5108) FUNKTIONER OCH SYSTEMKOMPONTER VIA INTERNET TILL TST5108 Internet Hänvisningsarmatur Nödljusarmatur KOORDINATOR DIREKT TILL TST5108 Koordinatorn Control trådlös övervakningsenhet (TST5108) Lokalt nätverk Internetanslutning (modem, router, koppling... ) Nätverkskabel 5

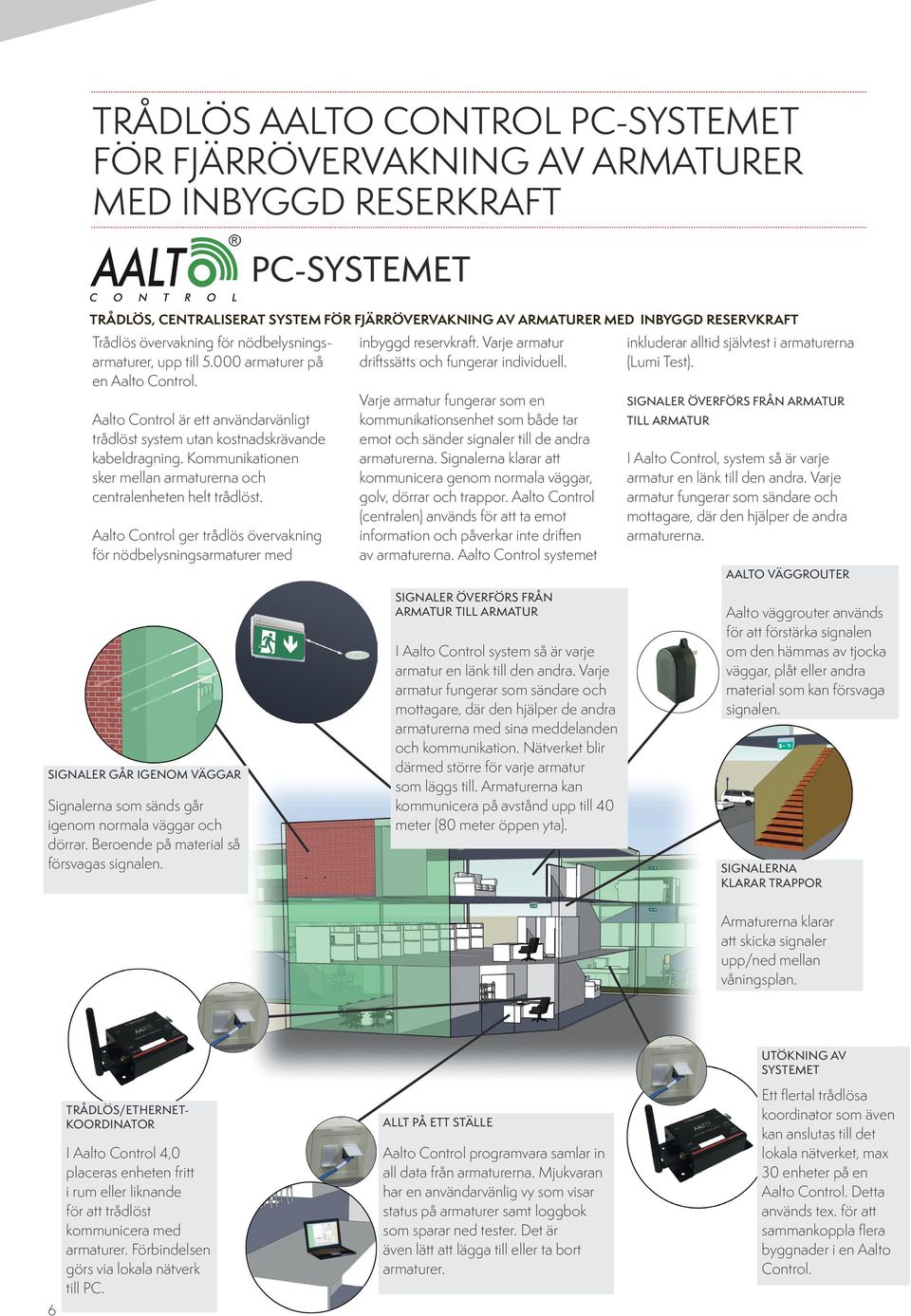

6 TRÅDLÖS AALTO CONTROL PC-SYSTEMET FÖR FJÄRRÖVERVAKNING AV ARMATURER MED INBYGGD RESERKRAFT PC-SYSTEMET TRÅDLÖS, CTISERAT SYSTEM FÖR FJÄRRÖVERVAKNING AV ARMATURER MED INBYGGD RESERVKRAFT Trådlös övervakning för nödbelysningsarmaturer, upp till armaturer på en Control. Control är ett användarvänligt trådlöst system utan kostnadskrävande kabeldragning. Kommunikationen sker mellan armaturerna och centralenheten helt trådlöst. Control ger trådlös övervakning för nödbelysningsarmaturer med inbyggd reservkraft. Varje armatur driftssätts och fungerar individuell. Varje armatur fungerar som en kommunikationsenhet som både tar emot och sänder signaler till de andra armaturerna. Signalerna klarar att kommunicera genom normala väggar, golv, dörrar och trappor. Control (centralen) används för att ta emot information och påverkar inte driften av armaturerna. Control systemet inkluderar alltid självtest i armaturerna (Lumi Test). SIGNALER ÖVERFÖRS FRÅN ARMATUR TILL ARMATUR I Control, system så är varje armatur en länk till den andra. Varje armatur fungerar som sändare och mottagare, där den hjälper de andra armaturerna. AALTO VÄGGROUTER SIGNALER GÅR IGOM VÄGGAR Signalerna som sänds går igenom normala väggar och dörrar. Beroende på material så försvagas signalen. SIGNALER ÖVERFÖRS FRÅN ARMATUR TILL ARMATUR I Control system så är varje armatur en länk till den andra. Varje armatur fungerar som sändare och mottagare, där den hjälper de andra armaturerna med sina meddelanden och kommunikation. Nätverket blir därmed större för varje armatur som läggs till. Armaturerna kan kommunicera på avstånd upp till 40 meter (80 meter öppen yta). väggrouter används för att förstärka signalen om den hämmas av tjocka väggar, plåt eller andra material som kan försvaga signalen. SIGNALERNA KLARAR TRAPPOR Armaturerna klarar att skicka signaler upp/ned mellan våningsplan. 6 TRÅDLÖS/ETHERNET- KOORDINATOR I Control 4,0 placeras enheten fritt i rum eller liknande för att trådlöst kommunicera med armaturer. Förbindelsen görs via lokala nätverk till PC. ALLT PÅ ETT STÄLLE Control programvara samlar in all data från armaturerna. Mjukvaran har en användarvänlig vy som visar status på armaturer samt loggbok som sparar ned tester. Det är även lätt att lägga till eller ta bort armaturer. UTÖKNING AV SYSTEMET Ett flertal trådlösa koordinator som även kan anslutas till det lokala nätverket, max 30 enheter på en Control. Detta används tex. för att sammankoppla flera byggnader i en Control.

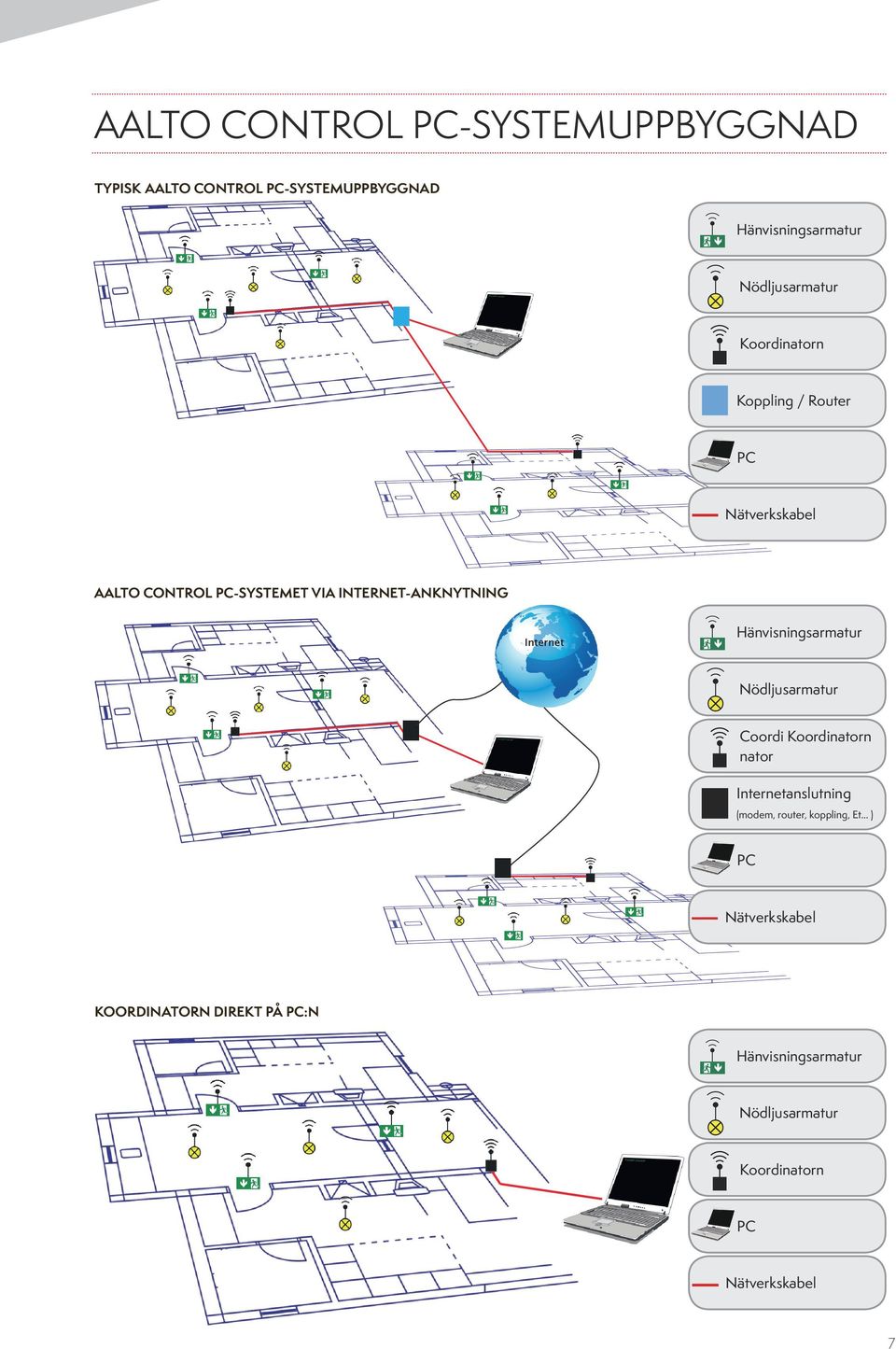

7 AALTO CONTROL PC-SYSTEMUPPBYGGNAD TYPISK AALTO CONTROL PC-SYSTEMUPPBYGGNAD Hänvisningsarmatur Nödljusarmatur Koordinatorn Koppling / Router PC Nätverkskabel AALTO CONTROL PC-SYSTEMET VIA INTERNET-ANKNYTNING Internet Hänvisningsarmatur Nödljusarmatur Coordi Koordinatorn nator Internetanslutning (modem, router, koppling, Et... ) PC Nätverkskabel KOORDINATORN DIREKT PÅ PC:N Hänvisningsarmatur Nödljusarmatur Koordinatorn PC Nätverkskabel 7

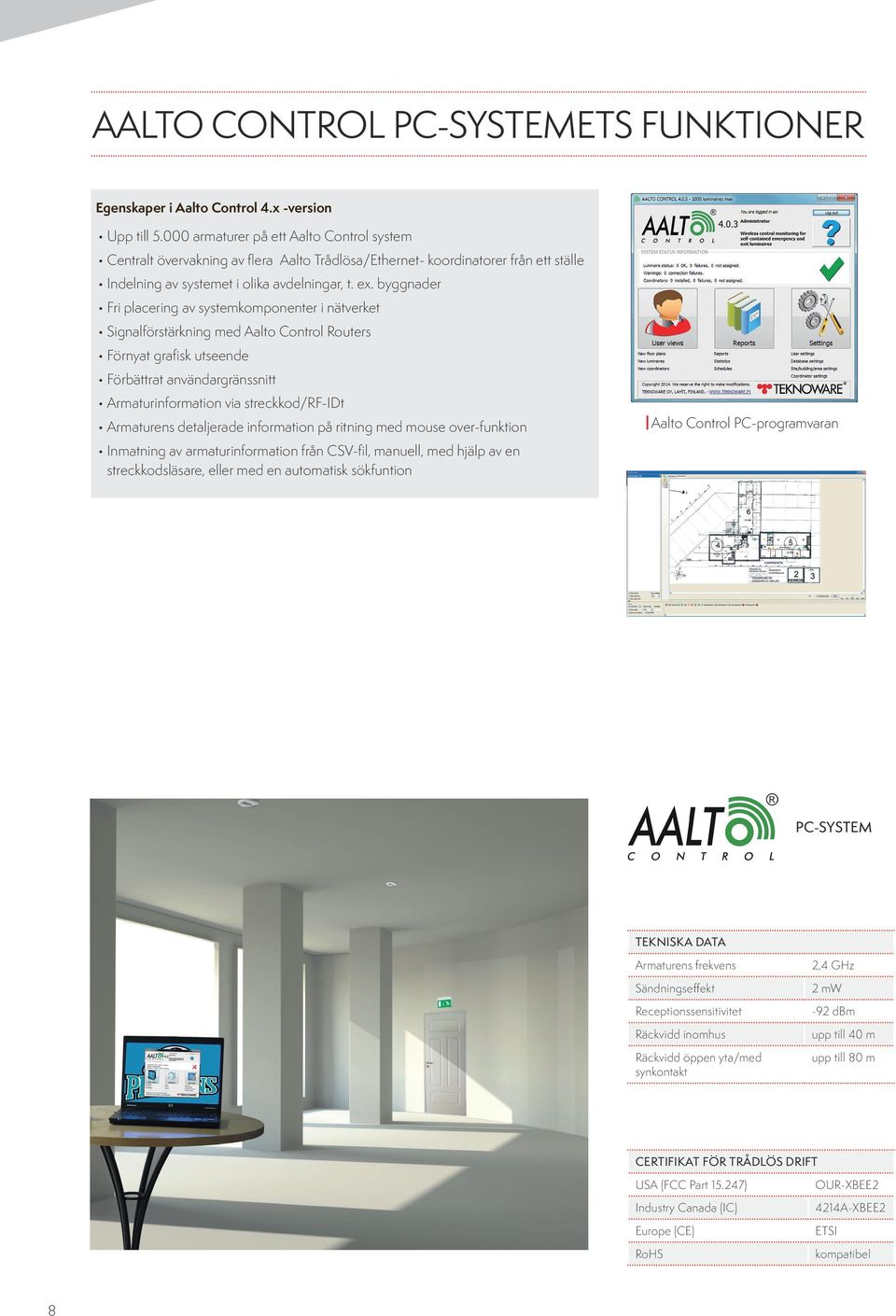

8 AALTO CONTROL PC-SYSTEMETS FUNKTIONER Egenskaper i Control 4.x -version Upp till armaturer på ett Control system Centralt övervakning av flera Trådlösa/Ethernet- koordinatorer från ett ställe Indelning av systemet i olika avdelningar, t. ex. byggnader Fri placering av systemkomponenter i nätverket Signalförstärkning med Control Routers Förnyat grafisk utseende Förbättrat användargränssnitt Armaturinformation via streckkod/rf-idt Armaturens detaljerade information på ritning med mouse over-funktion Inmatning av armaturinformation från CSV-fil, manuell, med hjälp av en streckkodsläsare, eller med en automatisk sökfuntion Control PC-programvaran PC-SYSTEM TEKNISKA DATA Armaturens frekvens Sändningseffekt Receptionssensitivitet Räckvidd inomhus Räckvidd öppen yta/med synkontakt 2,4 GHz 2 mw -92 dbm upp till 40 m upp till 80 m CERTIFIKAT FÖR TRÅDLÖS DRIFT USA (FCC Part ) Industry Canada (IC) Europe (CE) RoHS OUR-XBEE2 4214A-XBEE2 ETSI kompatibel 8

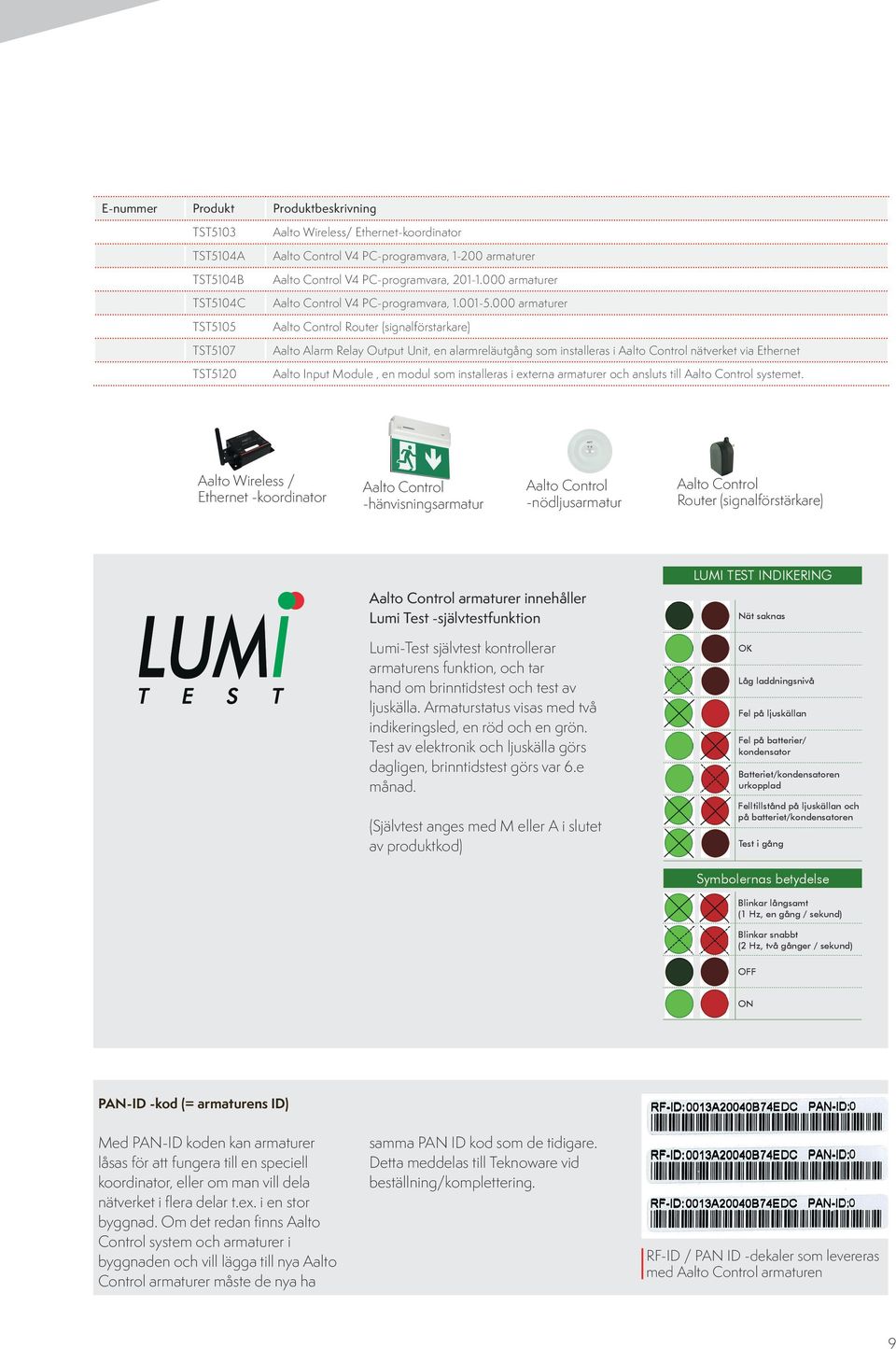

9 E-nummer Produkt Produktbeskrivning TST5103 TST5104A TST5104B TST5104C TST5105 TST5107 TST51 Wireless/ Ethernet-koordinator Control V4 PC-programvara, 1-0 armaturer Control V4 PC-programvara, armaturer Control V4 PC-programvara, armaturer Control Router (signalförstarkare) Alarm Relay Output Unit, en alarmreläutgång som installeras i Control nätverket via Ethernet Input Module, en modul som installeras i externa armaturer och ansluts till Control systemet. Wireless / Ethernet -koordinator Control -hänvisningsarmatur Control -nödljusarmatur Control Router (signalförstärkare) Control armaturer innehåller Lumi Test -självtestfunktion Lumi-Test självtest kontrollerar armaturens funktion, och tar hand om brinntidstest och test av ljuskälla. Armaturstatus visas med två indikeringsled, en röd och en grön. Test av elektronik och ljuskälla görs dagligen, brinntidstest görs var 6.e månad. (Självtest anges med M eller A i slutet av produktkod) LUMI TEST INDIKERING Nät saknas OK Låg laddningsnivå Fel på ljuskällan Fel på batterier/ kondensator Batteriet/kondensatoren urkopplad Felltillstånd på ljuskällan och på batteriet/kondensatoren Test i gång Symbolernas betydelse Blinkar långsamt (1 Hz, en gång / sekund) Blinkar snabbt (2 Hz, två gånger / sekund) OFF ON PAN-ID -kod (= armaturens ID) Med PAN-ID koden kan armaturer låsas för att fungera till en speciell koordinator, eller om man vill dela nätverket i flera delar t.ex. i en stor byggnad. Om det redan finns Control system och armaturer i byggnaden och vill lägga till nya Control armaturer måste de nya ha samma PAN ID kod som de tidigare. Detta meddelas till Teknoware vid beställning/komplettering. RF-ID / PAN ID -dekaler som levereras med Control armaturen 9

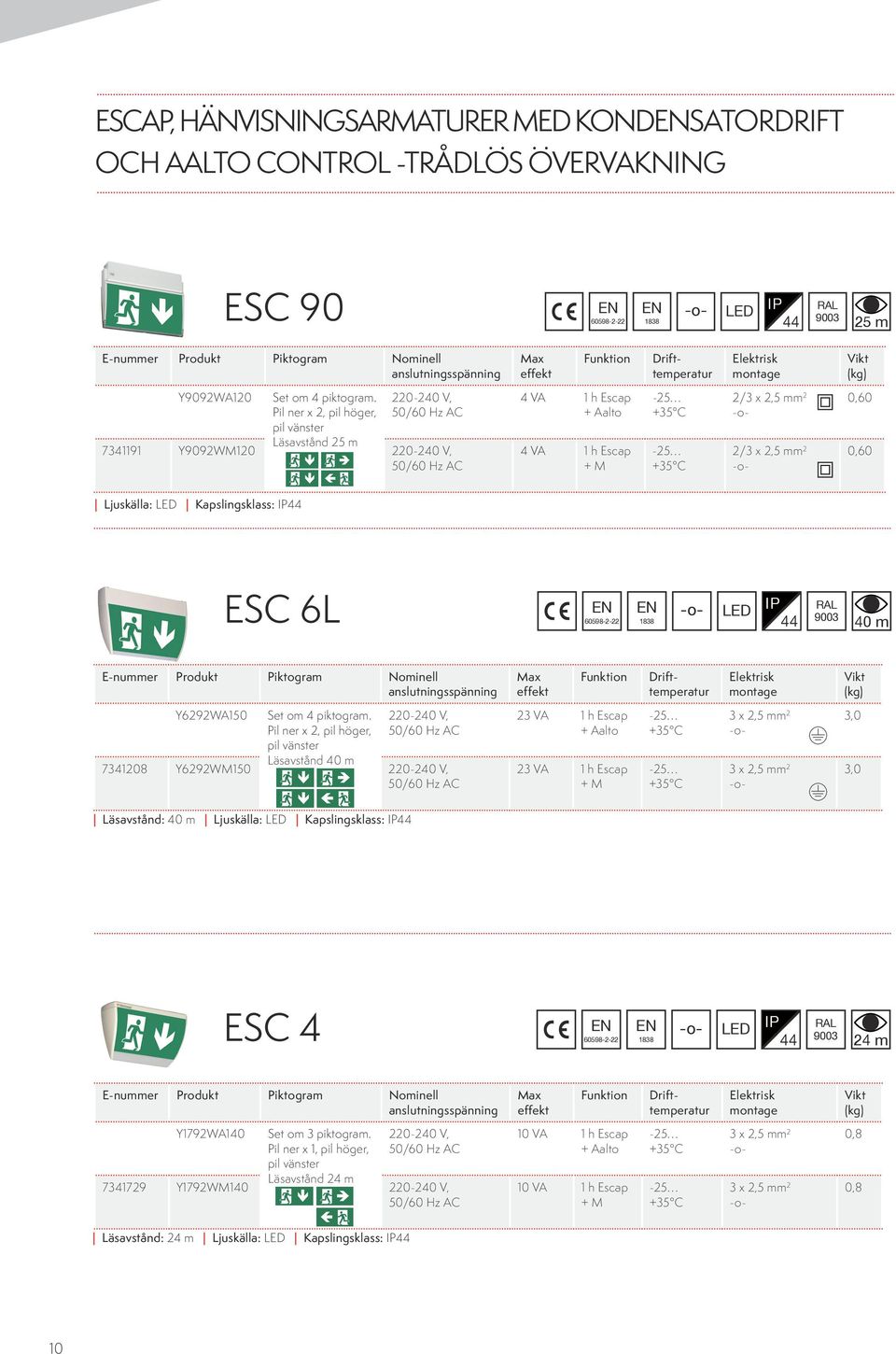

10 ESCAP, HÄNVISNINGSARMATURER MED KONDSATORDRIFT OCH AALTO CONTROL -TRÅDLÖS ÖVERVAKNING ESC m E-nummer Produkt Piktogram Nominell Max effekt Y9092WA1 Set om 4 piktogram. Pil ner x 2, pil höger, pil vänster Läsavstånd 25 m Y9092WM1 4 VA 1 h Escap + 4 VA 1 h Escap 0,60 0,60 Ljuskälla: Kapslingsklass: 44 ESC 6L m E-nummer Produkt Piktogram Nominell Max effekt Y6292WA150 Set om 4 piktogram. Pil ner x 2, pil höger, pil vänster Läsavstånd 40 m Y6292WM VA 1 h Escap + 23 VA 1 h Escap 3,0 3,0 Läsavstånd: 40 m Ljuskälla: Kapslingsklass: 44 ESC m E-nummer Produkt Piktogram Nominell Max effekt Y1792WA140 Set om 3 piktogram. Pil ner x 1, pil höger, pil vänster Läsavstånd 24 m Y1792WM VA 1 h Escap + 10 VA 1 h Escap 0,8 0,8 Läsavstånd: 24 m Ljuskälla: Kapslingsklass: 44 10

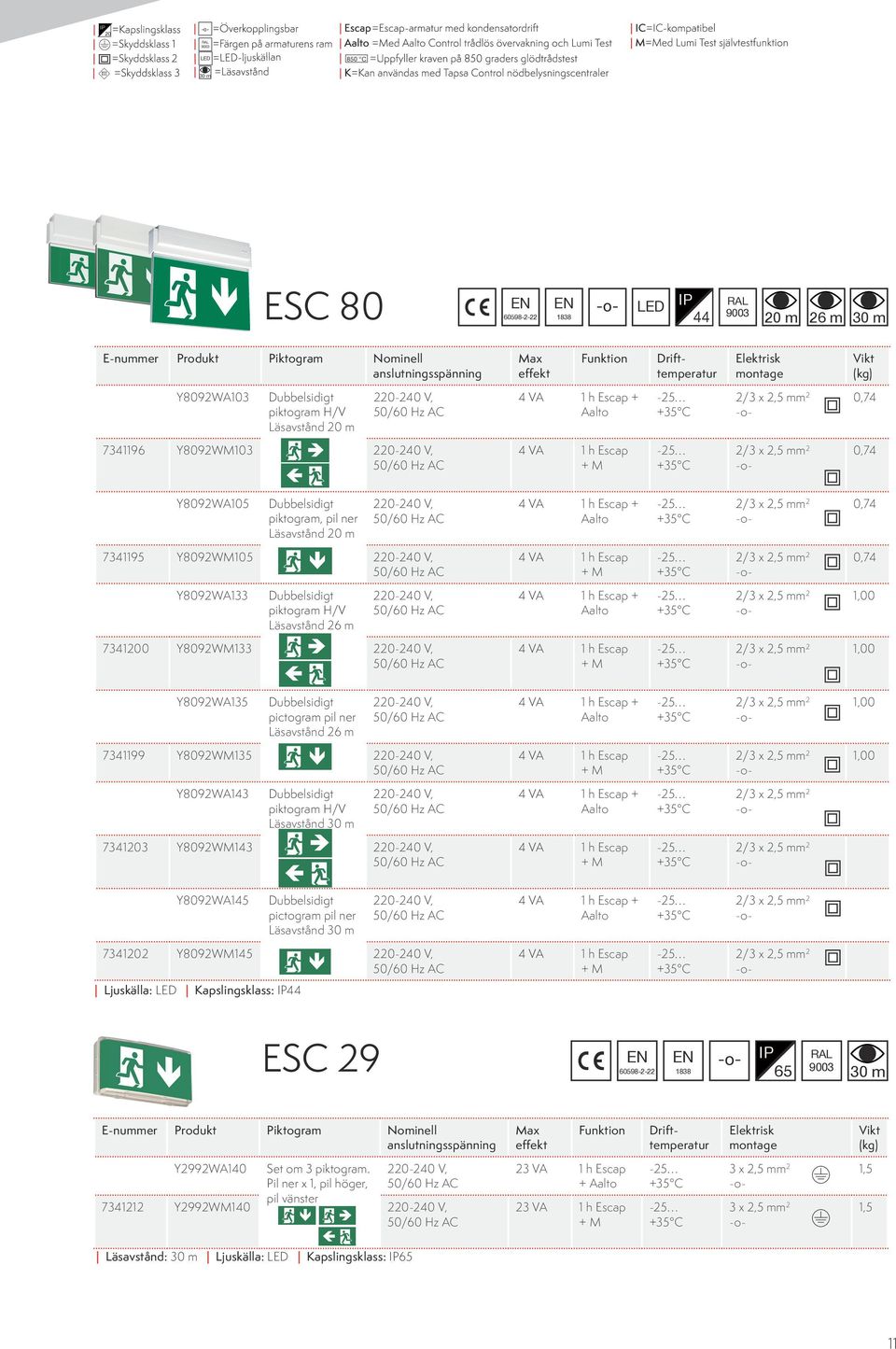

11 850 C ESC m 26 m E-nummer Produkt Piktogram Nominell Max effekt Y8092WA103 Dubbelsidigt piktogram H/V Läsavstånd m 4 VA 1 h Escap + 0, Y8092WM103 4 VA 1 h Escap 0,74 Y8092WA105 Dubbelsidigt piktogram, pil ner Läsavstånd m 4 VA 1 h Escap + 0, Y8092WM105 4 VA 1 h Escap 0,74 Y8092WA133 Dubbelsidigt piktogram H/V Läsavstånd 26 m 4 VA 1 h Escap + 1, Y8092WM133 4 VA 1 h Escap 1,00 Y8092WA135 Dubbelsidigt pictogram pil ner Läsavstånd 26 m 4 VA 1 h Escap + 1, Y8092WM135 4 VA 1 h Escap 1,00 Y8092WA143 Dubbelsidigt piktogram H/V 4 VA 1 h Escap Y8092WM143 4 VA 1 h Escap Y8092WA145 Dubbelsidigt pictogram pil ner 4 VA 1 h Escap Y8092WM145 4 VA 1 h Escap Ljuskälla: Kapslingsklass: 44 ESC E-nummer Produkt Piktogram Nominell Max effekt Y2992WA140 Set om 3 piktogram. Pil ner x 1, pil höger, pil vänster Y2992WM VA 1 h Escap + 23 VA 1 h Escap 1,5 1,5 Läsavstånd: Ljuskälla: Kapslingsklass: 65 11

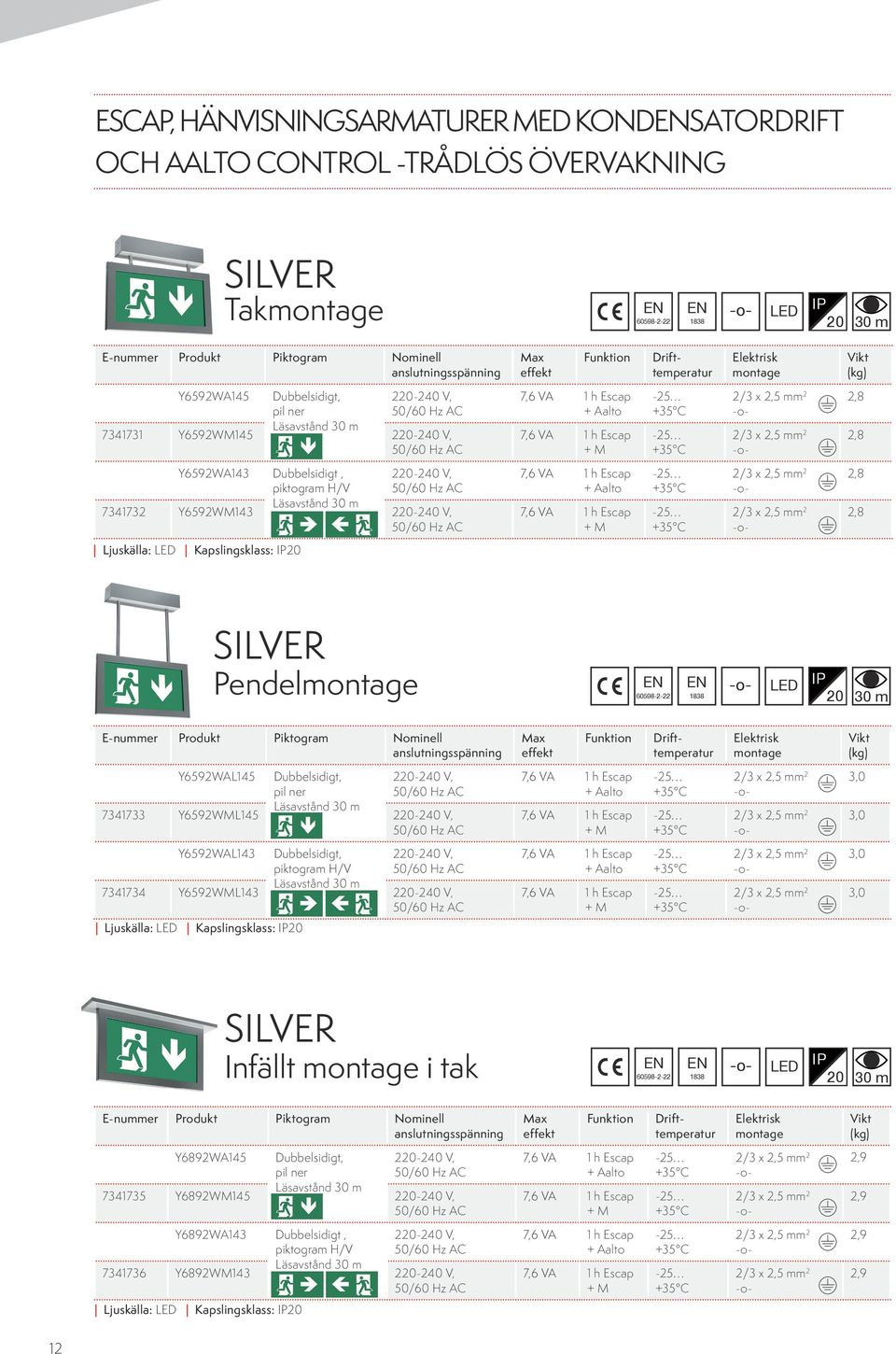

12 ESCAP, HÄNVISNINGSARMATURER MED KONDSATORDRIFT OCH AALTO CONTROL -TRÅDLÖS ÖVERVAKNING SILVER Tak 1838 E-nummer Produkt Piktogram Nominell Max effekt Y6592WA145 Dubbelsidigt, pil ner Y6592WM ,8 2,8 Y6592WA143 Dubbelsidigt, piktogram H/V Y6592WM ,8 2,8 Ljuskälla: Kapslingsklass: SILVER Pendel 1838 E-nummer Produkt Piktogram Nominell Max effekt Y6592WAL145 Dubbelsidigt, pil ner Y6592WML ,0 3,0 Y6592WAL143 Dubbelsidigt, piktogram H/V Y6592WML ,0 3,0 Ljuskälla: Kapslingsklass: SILVER Infällt i tak 1838 E-nummer Produkt Piktogram Nominell Max effekt Y6892WA145 Dubbelsidigt, pil ner Y6892WM ,9 2,9 Y6892WA143 Dubbelsidigt, piktogram H/V Y6892WM ,9 2,9 Ljuskälla: Kapslingsklass: 12

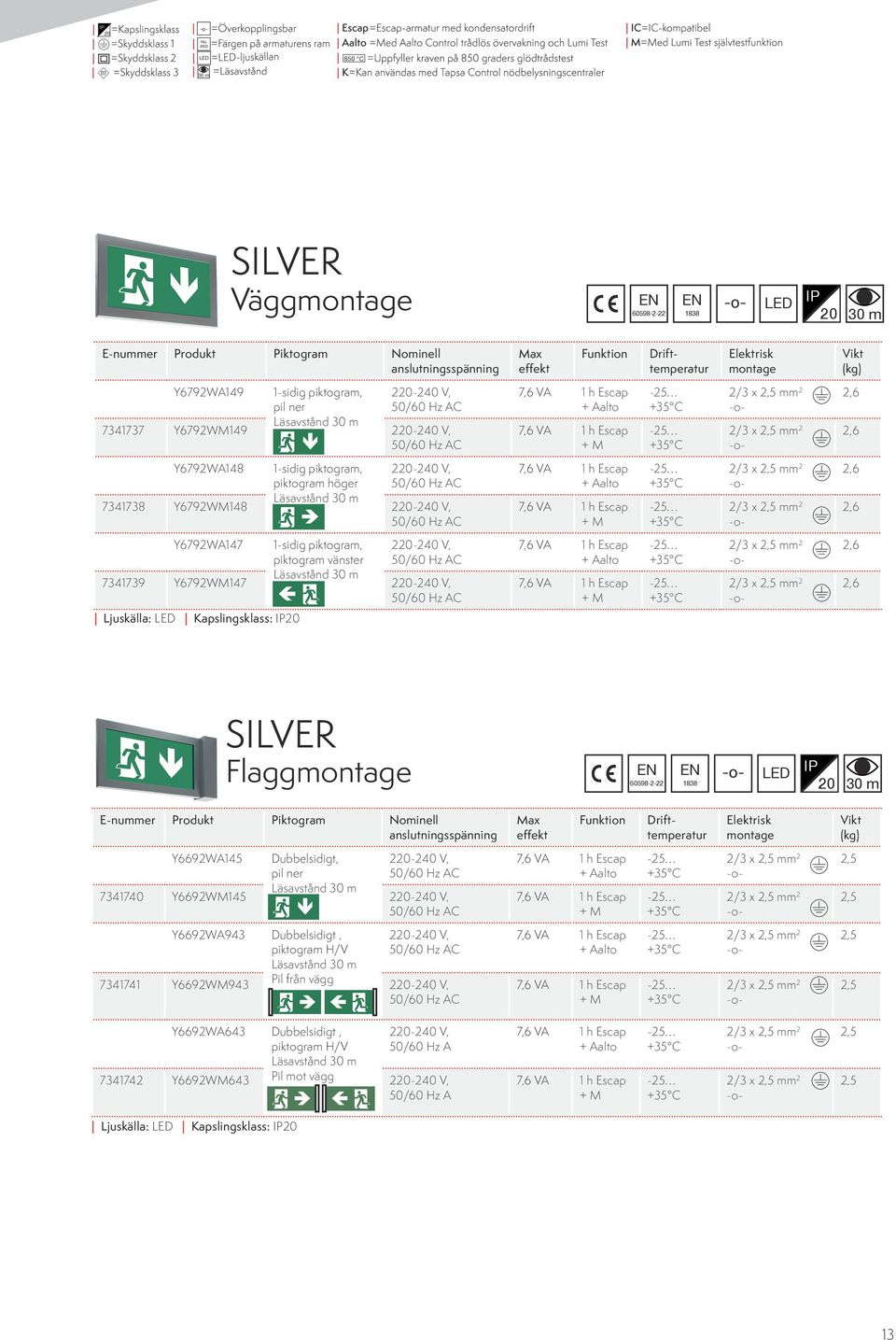

13 850 C SILVER Vägg 1838 E-nummer Produkt Piktogram Nominell Max effekt Y6792WA149 1-sidig piktogram, pil ner Y6792WM ,6 2,6 Y6792WA148 1-sidig piktogram, piktogram höger Y6792WM ,6 2,6 Y6792WA147 1-sidig piktogram, piktogram vänster Y6792WM ,6 2,6 Ljuskälla: Kapslingsklass: SILVER Flagg 1838 E-nummer Produkt Piktogram Nominell Max effekt Y6692WA145 Dubbelsidigt, pil ner Y6692WM ,5 2,5 Y6692WA943 Dubbelsidigt, piktogram H/V Pil från vägg Y6692WM ,5 2,5 Y6692WA643 Dubbelsidigt, piktogram H/V Pil mot vägg 50/60 Hz A Y6692WM643 50/60 Hz A + 2,5 2,5 Ljuskälla: Kapslingsklass: 13

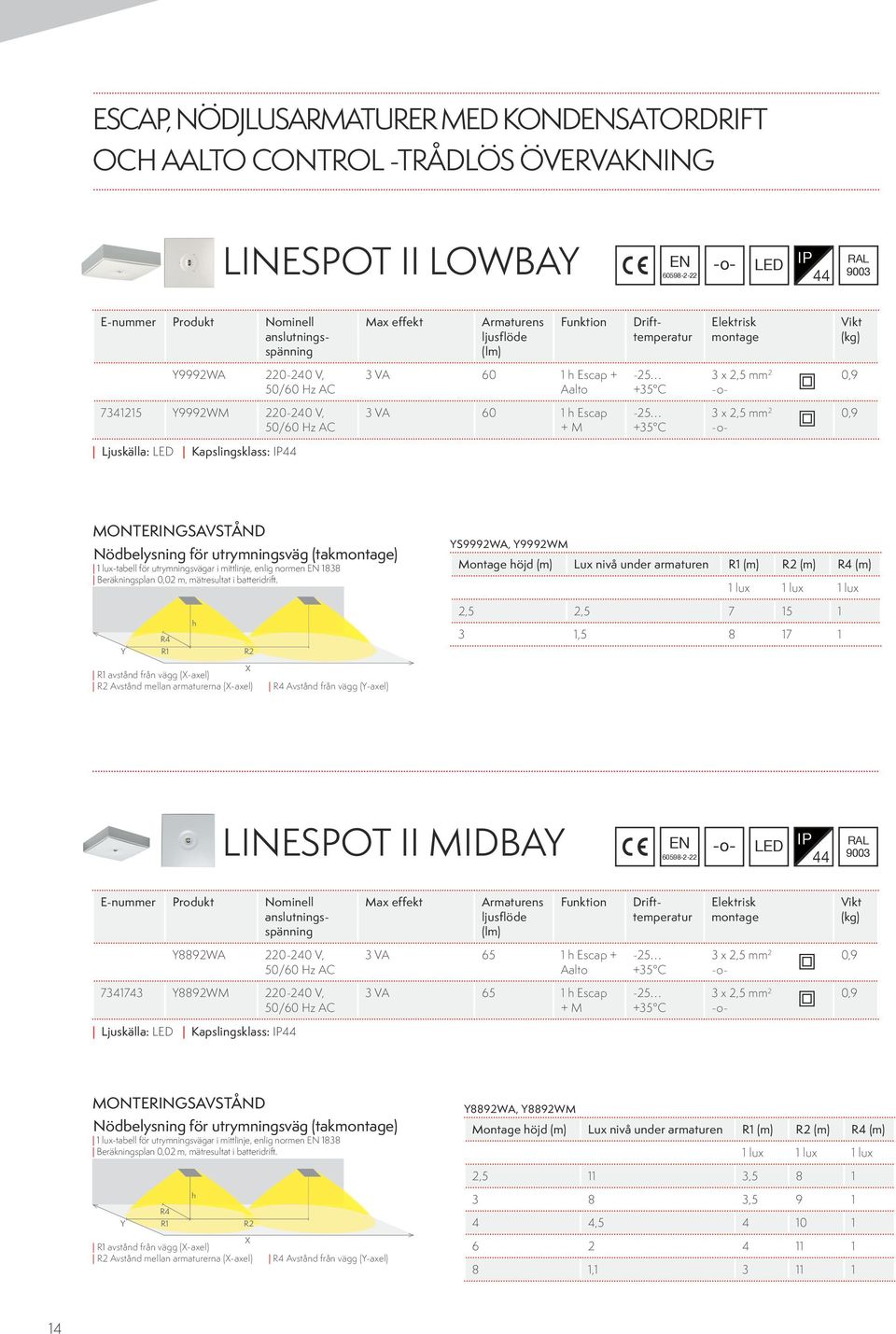

14 ESCAP, NÖDJLUSARMATURER MED KONDSATORDRIFT OCH AALTO CONTROL -TRÅDLÖS ÖVERVAKNING LINESPOT II LOWBAY 44 E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y9992WA 3 VA 60 1 h Escap Y9992WM 3 VA 60 1 h Escap Ljuskälla: Kapslingsklass: 44 MONTERINGSAVSTÅND Nödbelysning för utrymningsväg (tak) 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen 1838 Beräkningsplan 0,02 m, mätresultat i batteridrift. YS9992WA, Y9992WM Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R4 (m) 1 lux 1 lux 1 lux Y R4 R1 h R2 2,5 2, , X R1 avstånd från vägg (X-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) LINESPOT II MIDBAY 44 E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y8892WA 3 VA 65 1 h Escap Y8892WM 3 VA 65 1 h Escap Ljuskälla: Kapslingsklass: 44 MONTERINGSAVSTÅND Nödbelysning för utrymningsväg (tak) 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen 1838 Beräkningsplan 0,02 m, mätresultat i batteridrift. Y8892WA, Y8892WM Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R4 (m) 1 lux 1 lux 1 lux 2,5 11 3,5 8 1 Y R4 R1 h X R1 avstånd från vägg (X-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) R , , ,

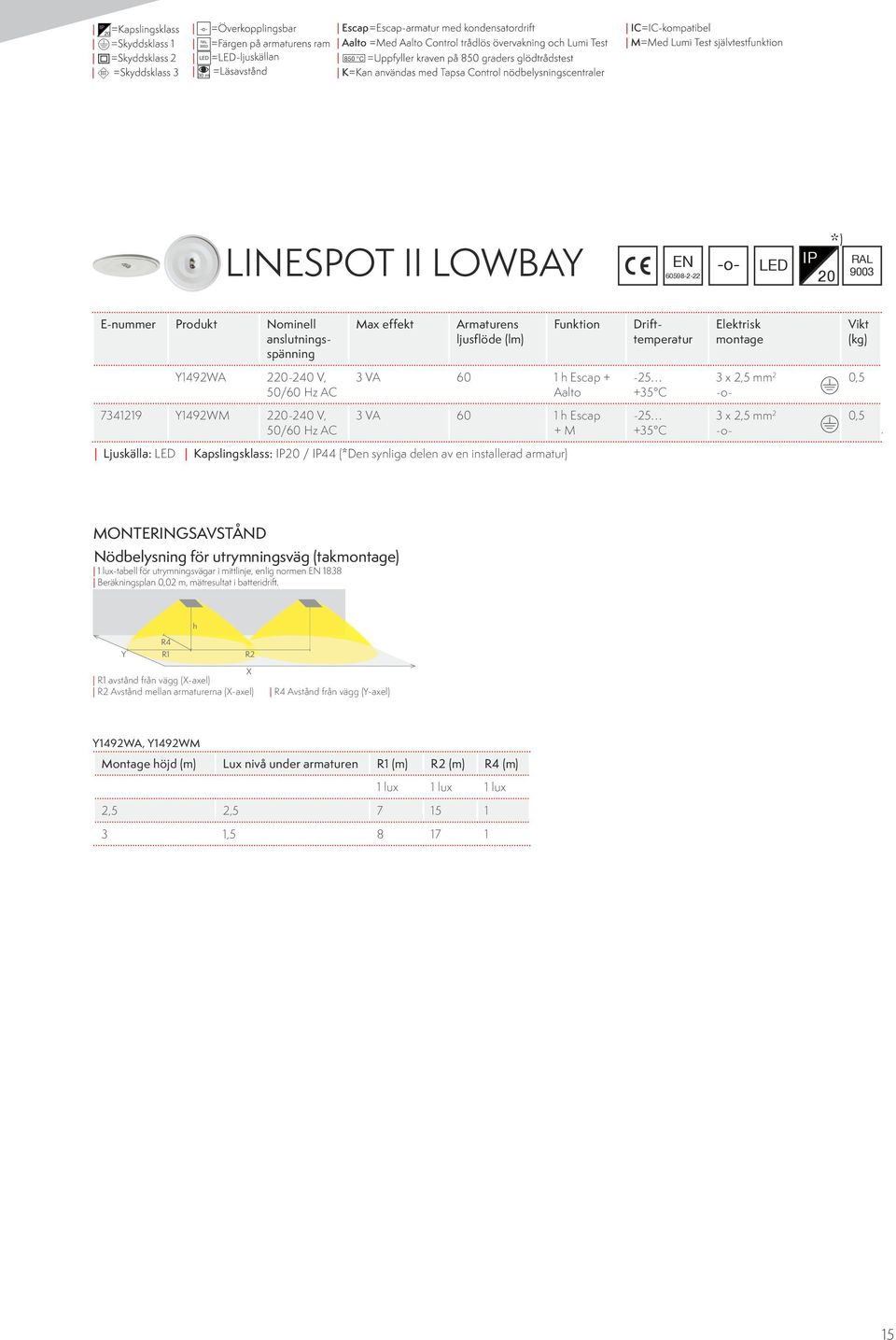

15 850 C LINESPOT II LOWBAY * ) E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y1492WA 3 VA 60 1 h Escap + 0, Y1492WM 3 VA 60 1 h Escap 0,5 Ljuskälla: Kapslingsklass: / 44 (*Den synliga delen av en installerad armatur) MONTERINGSAVSTÅND Nödbelysning för utrymningsväg (tak) 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen 1838 Beräkningsplan 0,02 m, mätresultat i batteridrift. h Y R4 R1 R2 X R1 avstånd från vägg (X-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) Y1492WA, Y1492WM Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R4 (m) 1 lux 1 lux 1 lux 2,5 2, ,

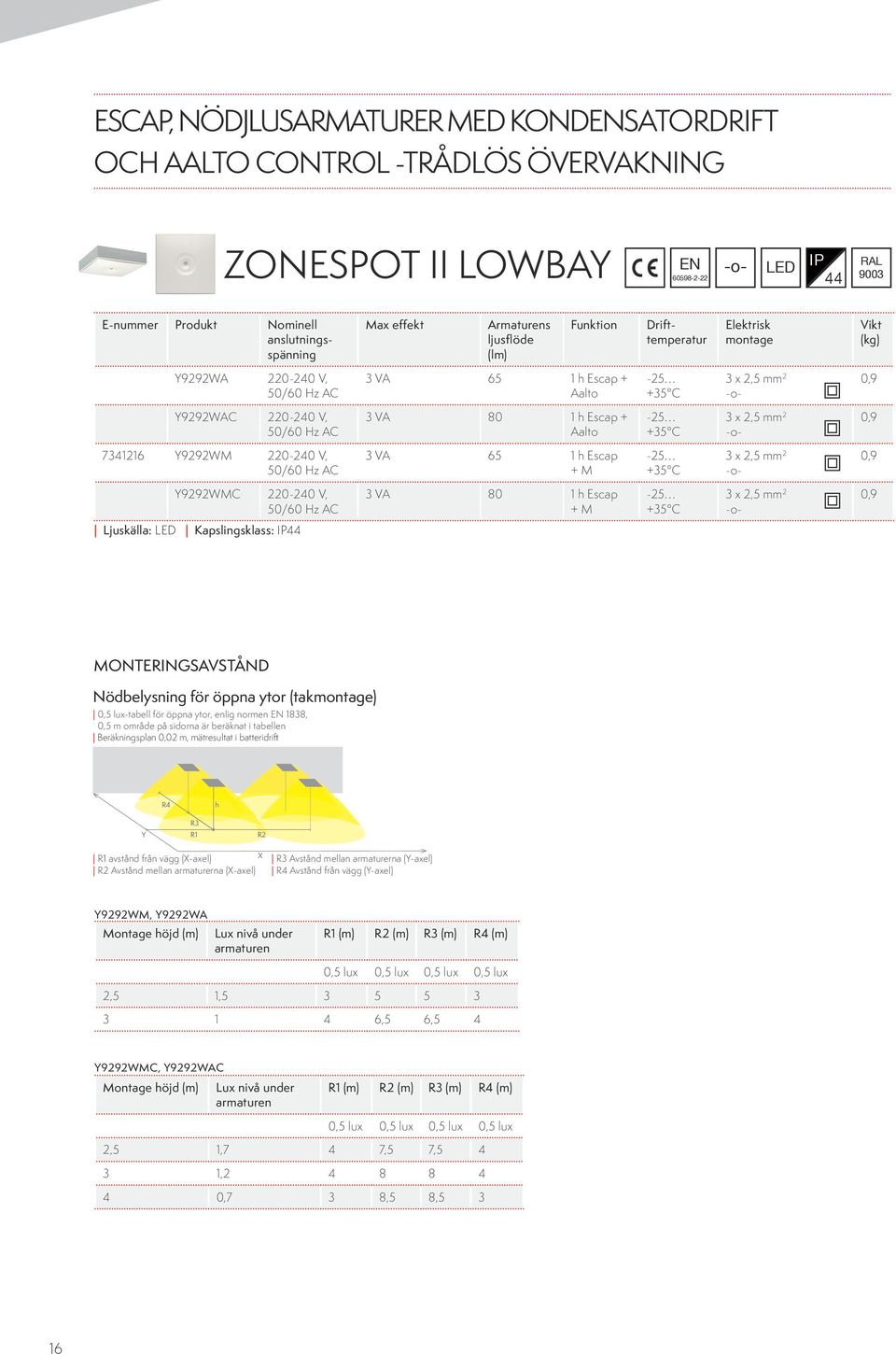

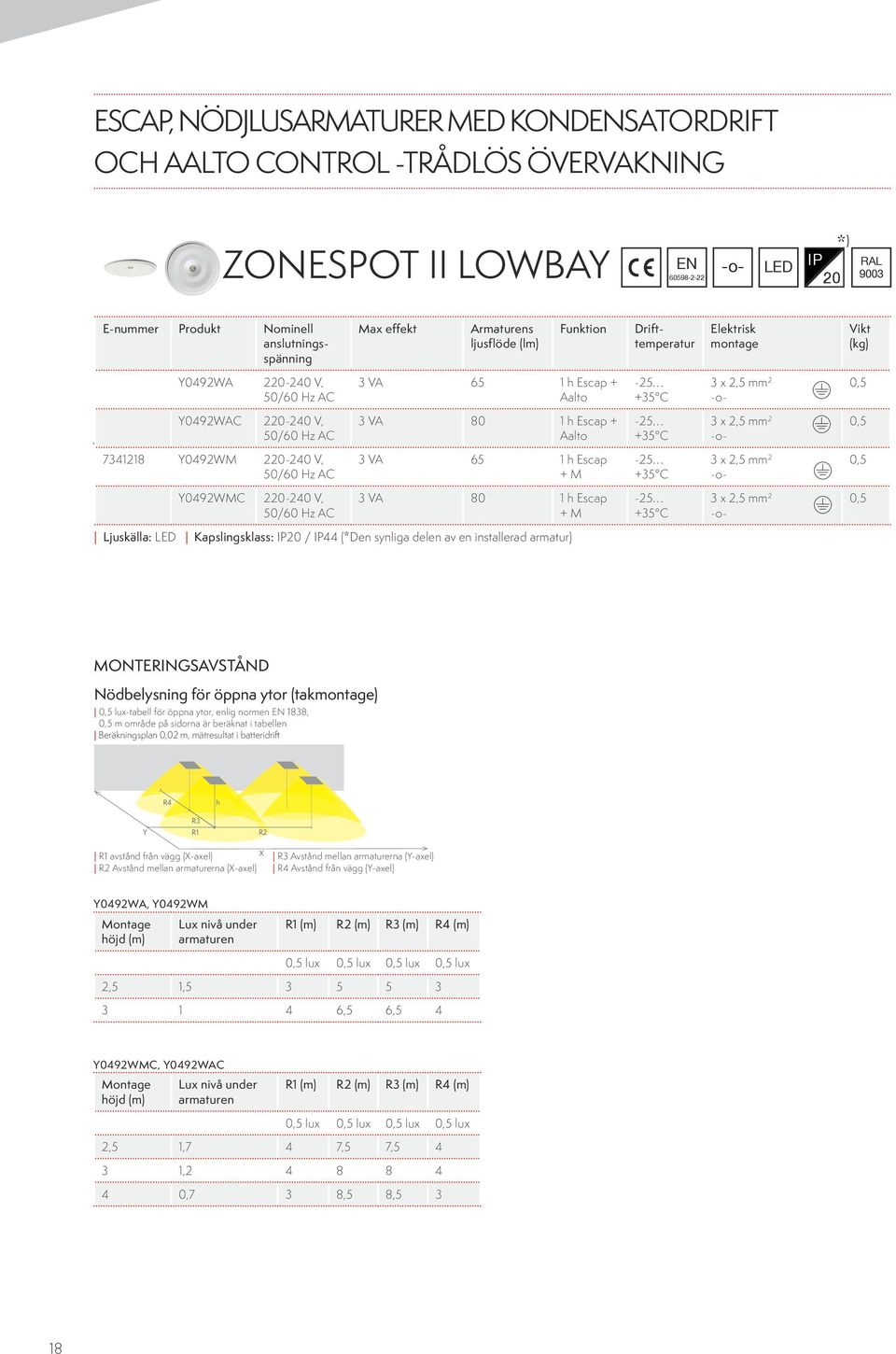

16 ESCAP, NÖDJLUSARMATURER MED KONDSATORDRIFT OCH AALTO CONTROL -TRÅDLÖS ÖVERVAKNING ZONESPOT II LOWBAY 44 E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y9292WA 3 VA 65 1 h Escap + Y9292WAC 3 VA 80 1 h Escap Y9292WM 3 VA 65 1 h Escap Y9292WMC 3 VA 80 1 h Escap Ljuskälla: Kapslingsklass: 44 MONTERINGSAVSTÅND Nödbelysning för öppna ytor (tak) 0,5 lux-tabell för öppna ytor, enlig normen 1838, 0,5 m område på sidorna är beräknat i tabellen Beräkningsplan 0,02 m, mätresultat i batteridrift R4 h Y R3 R1 R2 R1 avstånd från vägg (X-axel) X R3 Avstånd mellan armaturerna (Y-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) Y9292WM, Y9292WA Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 1, ,5 6,5 4 Y9292WMC, Y9292WAC Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 1,7 4 7,5 7, , ,7 3 8,5 8,5 3 16

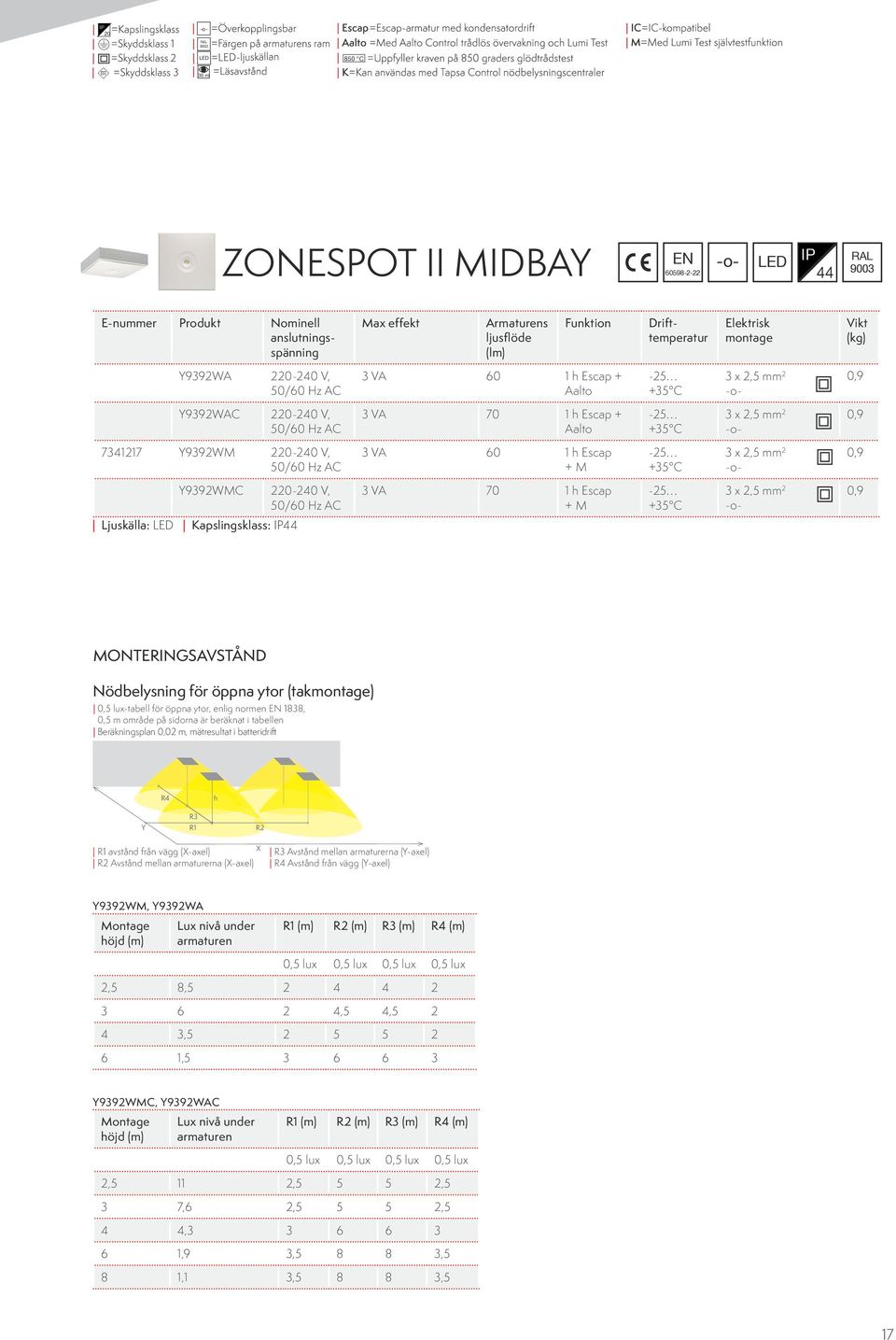

17 850 C ZONESPOT II MIDBAY 44 E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y9392WA 3 VA 60 1 h Escap + Y9392WAC 3 VA 70 1 h Escap Y9392WM 3 VA 60 1 h Escap Y9392WMC 3 VA 70 1 h Escap Ljuskälla: Kapslingsklass: 44 MONTERINGSAVSTÅND Nödbelysning för öppna ytor (tak) 0,5 lux-tabell för öppna ytor, enlig normen 1838, 0,5 m område på sidorna är beräknat i tabellen Beräkningsplan 0,02 m, mätresultat i batteridrift R4 h Y R3 R1 R2 R1 avstånd från vägg (X-axel) X R3 Avstånd mellan armaturerna (Y-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) Y9392WM, Y9392WA Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 8, ,5 4, , , Y9392WMC, Y9392WAC Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 11 2, ,5 3 7,6 2, ,5 4 4, ,9 3, ,5 8 1,1 3, ,5 17

18 ESCAP, NÖDJLUSARMATURER MED KONDSATORDRIFT OCH AALTO CONTROL -TRÅDLÖS ÖVERVAKNING ZONESPOT II LOWBAY * ) E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y0492WA 3 VA 65 1 h Escap + 0,5 Y0492WAC 3 VA 80 1 h Escap + 0, Y0492WM 3 VA 65 1 h Escap 0,5 Y0492WMC 3 VA 80 1 h Escap 0,5 Ljuskälla: Kapslingsklass: / 44 (*Den synliga delen av en installerad armatur) MONTERINGSAVSTÅND Nödbelysning för öppna ytor (tak) 0,5 lux-tabell för öppna ytor, enlig normen 1838, 0,5 m område på sidorna är beräknat i tabellen Beräkningsplan 0,02 m, mätresultat i batteridrift R4 h Y R3 R1 R2 R1 avstånd från vägg (X-axel) X R3 Avstånd mellan armaturerna (Y-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) Y0492WA, Y0492WM Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 1, ,5 6,5 4 Y0492WMC, Y0492WAC Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 1,7 4 7,5 7, , ,7 3 8,5 8,5 3 18

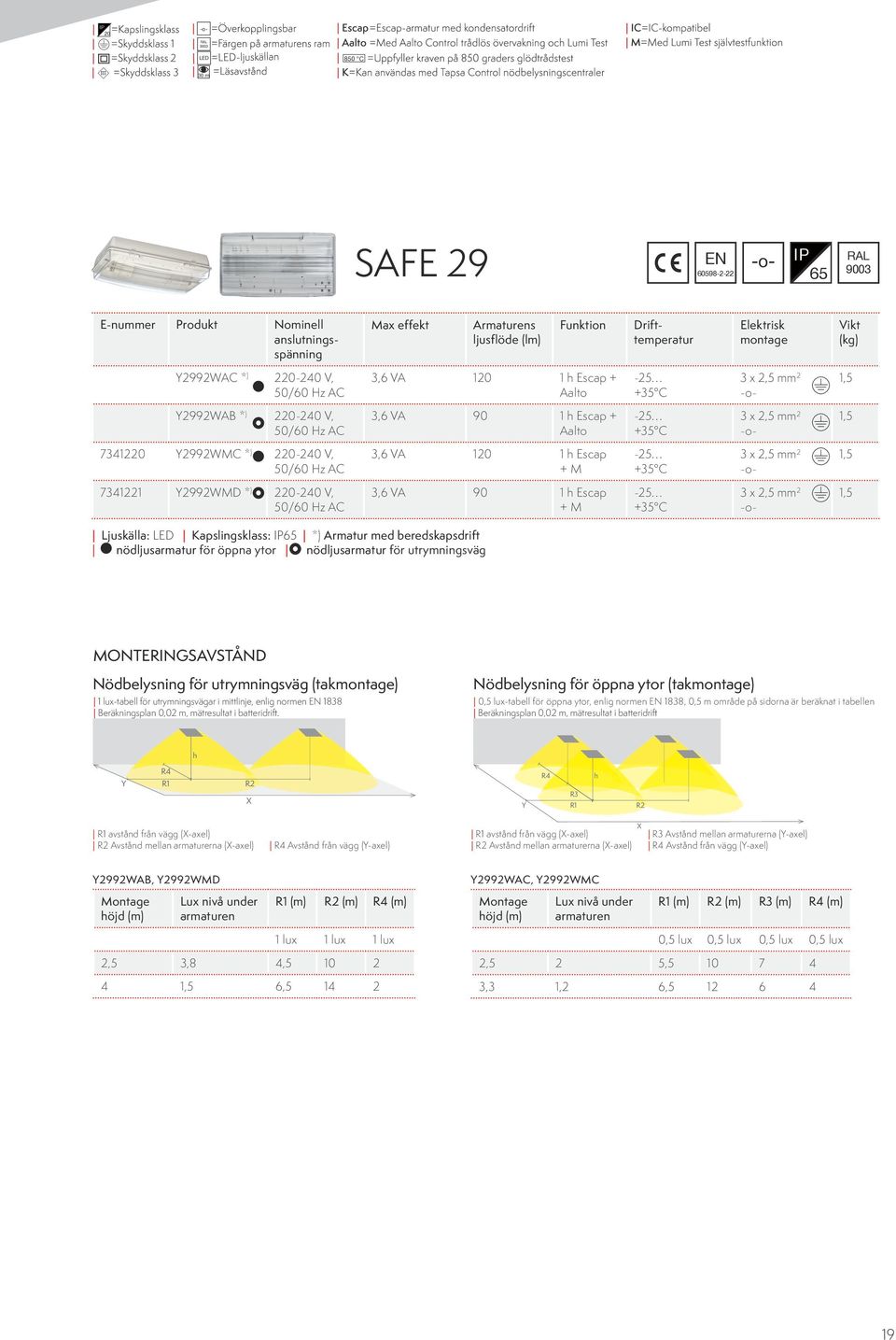

19 850 C SAFE E-nummer Produkt Nominell Max effekt Armaturens ljusflöde (lm) Y2992WAC * ) 3,6 VA 1 1 h Escap + 1,5 Y2992WAB * ) 3,6 VA 90 1 h Escap + 1, Y2992WMC * ) 3,6 VA 1 1 h Escap 1, Y2992WMD * ) 3,6 VA 90 1 h Escap 1,5 Ljuskälla: Kapslingsklass: 65 *) Armatur med beredskapsdrift nödljusarmatur för öppna ytor nödljusarmatur för utrymningsväg MONTERINGSAVSTÅND Nödbelysning för utrymningsväg (tak) 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen 1838 Beräkningsplan 0,02 m, mätresultat i batteridrift. Nödbelysning för öppna ytor (tak) 0,5 lux-tabell för öppna ytor, enlig normen 1838, 0,5 m område på sidorna är beräknat i tabellen Beräkningsplan 0,02 m, mätresultat i batteridrift h Y R4 R1 R2 X Y R4 R3 R1 h R2 R1 avstånd från vägg (X-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) X R1 avstånd från vägg (X-axel) R3 Avstånd mellan armaturerna (Y-axel) R2 Avstånd mellan armaturerna (X-axel) R4 Avstånd från vägg (Y-axel) Y2992WAB, Y2992WMD Y2992WAC, Y2992WMC Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R4 (m) Montage höjd (m) Lux nivå under armaturen R1 (m) R2 (m) R3 (m) R4 (m) 1 lux 1 lux 1 lux 0,5 lux 0,5 lux 0,5 lux 0,5 lux 2,5 3,8 4, ,5 6, ,5 2 5, ,3 1,2 6,
