Trådlöst övervakningssystem för nödbelysningsanläggningar LOGICA FM

Transkript

1 Trådlöst övervakningssystem för nödbelysningsanläggningar LOGICA FM

2 LOGICA FM Nödbelysningssystem som kommunicerar via radiovåg Logica FM är ett lättmonterat nödbelysningssystem där all kommunikation mellan armaturer och centralenhet sker via radiovåg. Systemet erbjuder dessutom säkerheten av kontinuerlig övervakning och styrning av fastighetens samtliga nödbelysningsarmaturer via en och samma enhet. Logica FM uppfyller normen för övervakning, provning och installation, SS-EN Systemuppbyggnad: Logica FM är uppbyggt kring en, till nät ansluten (230V, 50Hz) centralenhet, som styr och övervakar önskat antal nödbelysningsarmaturer. En centralenhet klarar att övervaka upp till 400 armaturer, men finns behov kan fler enheter anslutas. Centralenheten är försedd med ett displayfönster som visar anläggningens status samt ett piltangentbord där programmeringen av bland annat testtillfällen utförs. Enheten kan kopplas till övervakande dator via antingen RS 485 eller IP-adress. Armaturer: Systemets armaturer är utrustade med integrerade batterier samt inbyggt självtestsystem. Armaturens nödbelysningsfunktion är oberoende av systemet och tänder alltid upp vid nätavbrott. Varje armatur har en inbyggd sändare och mottagare med en räckvidd upp till 200 meter. Armaturerna fungerar som förbindelselänk och ger därigenom en faktisk räckvidd som är närmast obegränsad. Säkerhet genom kontinuerlig övervakning: Med hjälp av centralenheten övervakas oavbrutet samtliga ingående armaturer i anläggningen från en plats. Felaktiga armaturer identifieras och rapporteras i utskrivna testrapporter. Genom att varje armatur har egen intelligens med inbyggt batteri och microprocessor decentraliseras kraftförsörjningen vid nätbortfall vilket ger hög säkerhet vid exempelvis brand. Armaturernas nödbelysningsfunktion påverkas inte om kontakten bryts med centralenheten. Vid nätavbrott har centralenheten hela tre timmars drifttid via sitt inbyggda batteri. Från centralenheten hämtas detaljerad information om varje armatur i anläggningen. Regelbundna tester: Centralenheten utför regelbundet två typer av tester: funktionstest och kapacitetstest. Testtid och intervall kan styras som man önskar. Armaturens status med eventuella fel rapporteras till centralenheten vid testkörningar med referens till armaturens speciella ID-nummer. 2

3 Programvara: Med hjälp av programvaran Logica Visual övervakas upp till 25 olika centralenheter. Programvarans användarmeny ger möjligheter till: Fjärrstyrning av centralenhet. Felrapportering av ljuskälla, batterier och kontakten mmed centralenhet. Programmering och utförande av testtillfällen. Tändning och släckning av armaturer. Kontroll om armaturen befinner sig i testläge. Kontroll av sökvägar mellan central och armaturer. Dimning av armaturer. Anläggningsstatus, felrapport etc. Visualisering: För att underlätta visualisering kan DWG-ritningar över anläggningen överföras till programvaran. Via en enkel drag and drop-rutin placeras armaturerna ut på avsedd plats direkt i datorn. Lätt och smidig att installera: Systemet ansluts lätt och smidigt. För att batteriet skall ha full laddning bör armaturerna ha varit spänningssatta i 24 timmar innan centralenheten driftsättes. Armaturens sexsiffriga ID-nummer samt placering noteras i loggboken och på planritningen. Detta för att lokalisera armaturerna vid felsökning och underlätta programmering. Insamlade mätvärden registreras även kontinuerligt i systemets loggbok vid drift. Centralenheten ansluts till nätet via huvudcentral. Automatisk installation inleds på kommando från centralenheten och kommunikationen påbörjas med anslutna armaturer. Armaturernas ID-nummer lagras i centralenheten i takt med att kommunikation uppnås med respektive armatur i anläggningen. Armaturerna tilldelas därefter placeringsnamn utifrån placering i byggnaden, t.ex våningsplan, del av byggnad, trapphus etc. Programmering av datum, tid och testintervaller för funktions- och kapacitetstester slutför installationen. Minst lux på det sämst belysta stället i utrymmningsvägen Vid utrymningsvägens slut Vid brandlarmsknapp CENTRALENHET ÖVERVAKNINGSDATOR Vid nödutgång Vid varje korsning DATORRUM Vid riktningsändring i utrymmningsvägen Vid förändring av golvnivån Varje trappsteg skall belysas Brandbekämpningsutrustning/ Förstahjälpen-plats 3

4 Indica LED 2 3 Indica LED Acciaio LED Logica T5/T , vägg (20 m) 9307, tak (20 m) FM 203FM 204FM 7 LED Luce 8 Centralenhet 9333FM

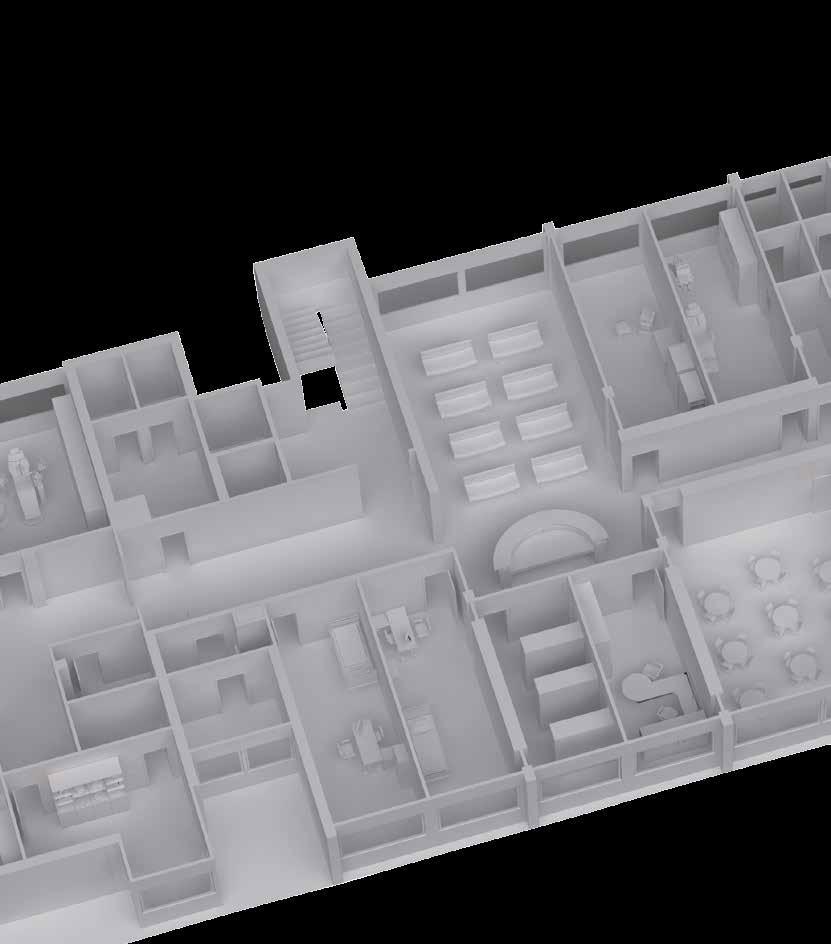

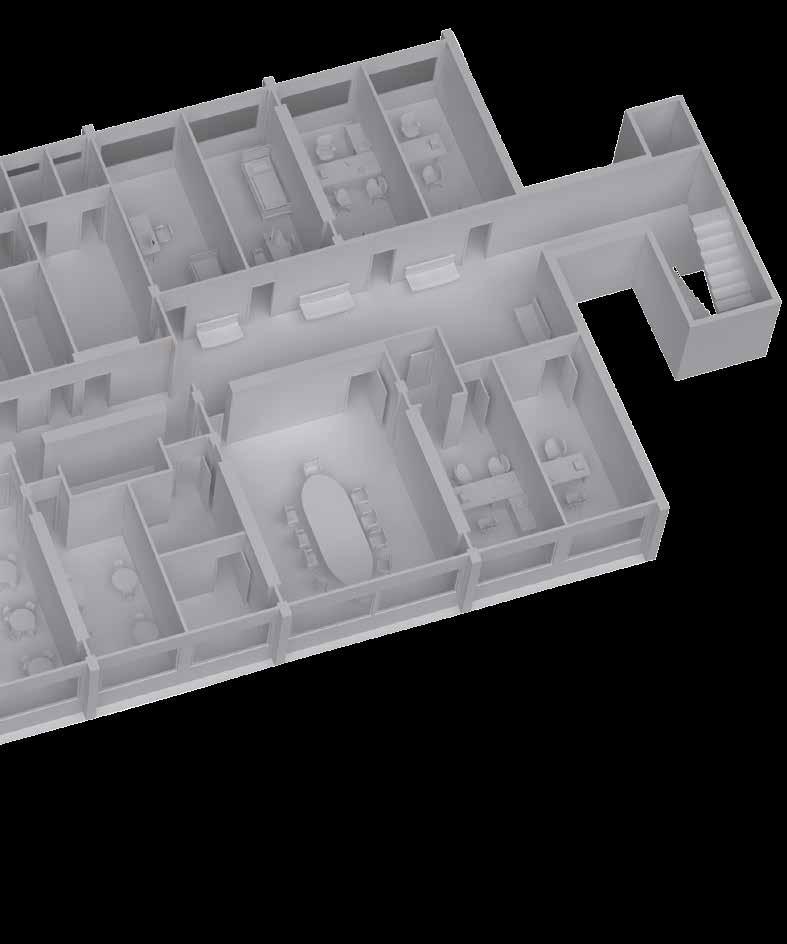

5 5 Logica LED 6 LED Box Luce LOGICA FM-ARMATURER Placeringsexempel 286FM 9323FM Din anläggning ska projekteras enligt det regelverk som finns föreskrivet. Boverket och Svensk Standard, SS-EN 838, ger dig grunden för en rätt utförd anläggning. Självklart hjälper vi på KAMIC till med projekteringsstöd. Vi har lång erfarenhet inom området och en egen projekteringsavdelning med specialistkompetens. Kontakta oss på telefon: för mer information. 5

6 INDICA LED, VÄGG Elegant nödbelysning för väggmontage Armaturtyp: Indica LED är en ny elegant hänvisningsarmatur konstruerad i tunn och smakfull design. Armaturen, som erbjuds i enkelsidigt utförande, är anpassad för väggmontage och finns i varianter med läsavstånd 20 och 30 meter. Egenskaper: Indica LED, vägg har en stomme av grålackerad plåt med ram av aluminum samt screentryckt piktogram i polykarbonat. Monterad armatur bygger endast 38 mm ut från vägg. Indica med läsavstånd 20 meter har 6 LED och armatur med 30 meters läsavstånd har 24 LED. Armaturutförande: LG FM med radiokommunikation samt inbyggt NiMH-batteri. Armaturvikt: 20 m: 0, m:, kg. Montage: Armaturen monteras utanpåliggande på vägg. Kabelingång finns på övre långsidan samt baktill på stommen. Levereras med ett set om tre st. piktogram. 38 Permanentdrift P Art kod Ljuskälla Nominellt ljusflöde Läsavstånd Batteri drifttid 937 LED, 6x0, lm 20 m h Ja Autotest 936 LED, 24x0, lm 30 m h Ja 85 mm 35 mm Tillbehör/reservdelar 235 mm 20 m 335 mm 30 m Piktogr. pil höger, 20 m Piktogr. pil vänster, 20 m Piktogram pil ned, 20 m NiMH 7,2V,2Ah Piktogr. pil höger, 30 m Piktogr. pil vänster, 30 m Piktogram pil ned, 30 m För piktogram, hcp Kontakta KAMIC. 230V Hz 2 0 > + 40 LGFM 40 6

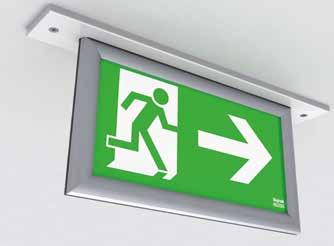

7 INDICA LED, TAK Elegant nödbelysning för takmontage Armaturtyp: Indica LED är en ny elegant hänvisningsarmatur konstruerad i tunn och smakfull design. Armaturen, som erbjuds i dubbelsidigt utförande, är anpassad för takmontage och finns i varianter med läsavstånd 20 och 30 meter. Egenskaper: Indica LED, tak har en elektronikenhet i grå polykarbonat med en ram av aluminium samt screentryckt piktogram i polykarbonat. Indica med läsavstånd 20 meter har 32 LED och armatur med 30 meters läsavstånd har 48 LED. Armaturutförande: LG FM med radiokommunikation samt inbyggt NiMH-batteri. Armaturvikt: 20 m: 0,6. 30 m: 0,8 kg. Montage: Armaturen monteras utanpåliggande eller som halvinfälld i tak. Kabelingång finns på stommens övre del. Levereras med ett set om tre st. piktogram. Permanentdrift P Art kod Ljuskälla Nominellt ljusflöde Läsavstånd Batteri drifttid 9307 LED, 32x0, lm 20 m h Ja 9306 LED, 48x0, lm 30 m h Ja Autotest Tillbehör/reservdelar 36 Piktogr. pil höger, 20 m Piktogr. pil vänster, 20 m Piktogram pil ned, 20 m NiMH 7,2V 0,6Ah mm 66 mm Piktogr. pil höger, 30 m Piktogr. pil vänster, 30 m Piktogram pil ned, 30 m För piktogram, hcp Kontakta KAMIC. 235 mm 20 m 335 mm 30 m Håltagningsmått vid infällnad: Infällningskit, 20 m 9384 Infällningskit, 30 m m: 297 x 43 mm 30 m: 367 x 43 mm 230V 2 0 > + 40 LGFM Hz 4 7

8 ACCIAIO LED Slagtålig nödbelysning för tuffa miljöer Armaturtyp: Acciaio LED är en slagtålig nödbelysningsarmatur med lysdioder och hög kapslingsklass anpassad för montage i högriskområden eller liknande krävande miljöer. Armaturen finns i enkelsidigt utförande med inbyggt aggregat (autotest) för Logica FM-systemet. Egenskaper: Acciaio LED har en stomme av pressgjuten grå aluminium samt skruvar i rostfritt stål. Klar front i härdat glas och reflektor av polerad aluminium för bästa ljusåtergivning. Enkel och smidig plug in-anslutning underlättar montaget. Läsavstånd: 30 m. Kapslingsklass IP66. Slagtålighet: IK09. ATEX-klassning: 94/9/EC för zon 2 22 (se tillbehör). Montage: Armaturen kan vägg-, tak- eller pendelmonteras med eller utan hänvisning. Dubbelpendel samt tak-/pendelkonsol beställ separat (IP2). För dubbelsidig hänvisning, läsavstånd 30 m, beställs underhängande skylt (se tillbehör). Två st. kabelingångar finns på långsidan av stommen. Piktogramset samt förskruvning ingår i lev. Permanentdrift / Beredskapsdrift P B 63 mm E-nr Ljuskälla Nominellt ljusflöde Batteri drifttid Vikt LED 24x0,2 W 224 lm h 2, kg Ja Autotest 75 mm Tillbehör/reservdelar 392 mm Monteringsavstånd Tak/ pendelkonsol för enkelsidig pendling Pendelkonsol för dubbelsidig pendling Dubbelpendel, vit, 0,5 m Dubbelpendel, vit,,0 m Montagehöjd Montagesätt C/C-avstånd A) I tak: 3.0 m.0 m B) I tak: 4.5 m 4.0 m C) På vägg: 2.7 m 0.0 m Golvyta som erhåller min. 0.5 lux enligt ovanstående. Flaggkonsol Piktogramset, klisterbaksida ATEX-kit (förskruvning + bottendel) Bollskydd A).0 x 4.5 m > 50 m 2 Exempel: B) 4.0 x 5.0 m > 70 m2 C) 0.0 x 4.0 m > 40 m2 Dubbelsidig underhängande skylt, pil hö/vä Dubbelsidig underhängande skylt, pil ned NiMH 7.2V.2Ah V Hz > 66 K LGFM 8

9 9

10 LOGICA T5/T7 Nödbelysning för krävande miljöer Armaturtyp: Logica T5/T7 är en nödbelysningsarmatur med hög kapslingsklass (IP65) anpassad för beredskapsdrift i krävande miljöer som exempelvis: industri- och lagerlokaler, garage, kulvertar m.fl. Egenskaper: Stomme i grå polykarbonat med kupa i transparent polykarbonat. Ljuskälla: lysrör, 8-24 W. Armaturen har ett starkt ljusutbyte med hög verkningsgrad vid batteridrift. Metallisk, polerad reflektor för effektiv ljusfördelning. Armaturutförande: LG FM med radiokommunikation och blybatteri samt autotestfunktion. Montage: Logica T5/T7 monteras utanpåliggande på vägg eller tak. Utrustad med separat montagesockel som har plug in-anslutning. Kabelingång på stommens långsida. Beredskapsdrift Art kod Ljuskälla Nominellt ljusflöde Batteri drifttid Vikt 202FM 8W/ T5 G5 354 lm h 2,5 kg Ja 203FM W/ T7 2G7 538 lm h 2,5 kg Ja 204FM 24W/ T7 2G7 608 lm h 2,6 kg Ja B Autotest 47 mm 8 mm 406 mm Monteringsavstånd, 8W Tillbehör/reservdelar Montagesätt Höjd C/C-avstånd 3.0 m 0 m 3.0 m 8 m 5.0 m 2 m Pb 6V 4Ah Tak/ pendelkonsol för enkelsidig pendling Pendelkonsol för dubbelsidig pendling Dubbelpendel, vit, 0,5 m m 9 m Monteringsavstånd, W Montagesätt Höjd C/C-avstånd 3.0 m 2 m Dubbelpendel, vit,,0 m Bollskydd m 8 m 5.0 m 4 m 5.0 m 9 m Monteringsavstånd, 24W 230V 8-24 W Hz 2 0 > + 40 K07 LGFM Montagesätt Höjd C/C-avstånd 3.0 m 4 m 3.0 m 8 m 5.0 m 6 m 5.0 m 8 m 0

11 LOGICA LED Ljusstark med hög kapslingsklass Armaturtyp: Logica LED är en nödbelysningsarmatur med hög kapslingsklass avsedd för montage i krävande miljöer inom exempelvis industrin, i lagerlokaler, garage, kulvertar etc. Armaturtypen är omkopplingsbar mellan permanent- och beredskapsdrift. Egenskaper: Armaturen har en stomme av grå polykarbonat med kupa i transparent polykarbonat. Utrustad med metallisk reflektor för effektiv ljusfördelning. Armaturutförande: LG FM med radiokommunikation samt inbyggt NiCd-batteri. Logica LED har hög verkningsgrad vid batteridrift. Läsavstånd: 20 meter. Montage: Armaturen monteras utanpåliggande på vägg eller tak alt. som infälld. Separat montagesockel med plug in-funktion. Kabelingång finns på långsidan. Levereras med ett set om tre st. piktogram. Permanentdrift / Beredskapsdrift P B 63 mm Art kod Ljuskälla Nominellt ljusflöde Batteri drifttid Autotest Vikt 286FM LED, 30x0,32W 400/550 lm h Ja 2,4 kg 47 mm 406 mm Tillbehör/reservdelar Monteringsavstånd Montagesätt Höjd C/C-avstånd 3.0 m 2 m 3.0 m 7 m NiCd 7,2V 2,2Ah Tak/ pendelkonsol för enkelsidig pendling Pendelkonsol för dubbelsidig pendling Dubbelpendel, vit, 0,5 m m 7 m 6.0 m 3 m Dubbelpendel, vit,,0 m Bollskydd V Hz 2 0 > K07 LGFM

12 LED BOX LUCE Nödbelysning för utanpåliggande takmontage Armaturtyp: LED Box Luce är en designad nödljusarmatur med effektiv special-lins utvecklad för god ljusspridning. Armaturen är anpassad för utanpåliggande takmontage i korridorer eller lokaler med liknande öppna golvytor och utrymningsvägar. Egenskaper: Armaturen är uppbyggd av tre delar: stomme av stålplåt, kylfläns i aluminium med en täckfront i vit polykarbonat samt en optisk plexilins. Armaturutförande: LG FM med radiokommunikation och inbyggt NiMH-batteri. Armaturen levereras med transparent symmetrisk lins för belysning av öppna golvytor och med assymetrisk lins för belysning av utrymningsväg. Montage: Monteras utanpåliggande mot tak. Kabelgenomföringar finns på armaturens bottendel samt på armaturens gavel. Kabelanslutning på snabbkopplingsplint. Beredskapsdrift B Art kod Ljuskälla Nominellt ljusflöde Batteri drifttid Vikt 9323 LED x 2W 80 lm h 0,6 kg Ja Autotest 37 mm mm Tillbehör/reservdelar Monteringsavstånd öppna golvytor Takhöjd (h) C/C-avstånd 3.0 m (0,5 lux),0 m NiMH 7,2V,2Ah V Hz 42 Monteringsavstånd utrymningsväg Takhöjd (h) C/C-avstånd 3,0 m ( lux) 7,0 m 2 0 > + 40 K07 LGFM Med lins för belysning av öppna golvytor. Med lins för belysning av utrymningsvägar. 2

13 LED LUCE Ljusstark nödbelysning för infällt montage Armaturtyp: LED Luce är en stilren nödljusarmatur med effektiv special-lins utvecklad för god ljusspridning. Armaturen är anpassad för infällt takmontage i korridorer eller lokaler med liknande öppna golvytor och utrymningsvägar. Egenskaper: Armaturen är uppbyggd av två delar: stomme av stålplåt med kylfläns i aluminium samt en täckfront i vit polykarbonat med optisk plexilins. Till detta kommer en elektronikbox i lackerad vit stålplåt (IP 20). Armaturutförande: LG FM med radiokommunikation och inbyggt NiMH-batteri. LED Luce levereras med symmetrisk lins för belysning av öppna golvytor och med assymetrisk lins för belysning av utrymningsväg. Montage: LED Luce monteras infälld och stabiliseras på plats med hjälp av medlevererade montagefjädrar. Mått för håltagning, diameter: 80 mm. Inbyggnadsdjup: armatur, 28 mm, elektronikbox 46 mm. Kabellängd mellan armatur och elektronikbox: 400 mm. Minsta avstånd till brännbart material är 60 mm. I mjuka undertak används vid montaget med fördel tryckfördelningsplatta e-nr: Beredskapsdrift B 80 mm Art kod Ljuskälla Nominellt ljusflöde Batteri drifttid Vikt 9333 LED x 2W 80 lm h 0,8 kg Ja Autotest 20 mm mm 63 Tillbehör/reservdelar Monteringsavstånd öppna golvytor NiMH 7,2V,2Ah Tryckfördelningsplatta Takhöjd (h) C/C-avstånd 3.0 m (0,5 lux),0 m 230V Hz 42 Monteringsavstånd utrymningsväg 2 0 > + 40 K07 LGFM Takhöjd (h) C/C-avstånd 3,0 m ( lux) 7,0 m Med lins för belysning av öppna golvytor. Med lins för belysning av utrymningsvägar. 3

14 TILLBEHÖR Logica FM, centralenhet Sändar- och mottagarenhet för kontroll, övervakning och test. Optimerad för att klara kommunikation med upp till 400 anslutna armaturer. Utrustad med display samt scrollmeny för information och driftsstatus. Monteras på DIN-skena, nio moduler. IP 20. Art kod Batteri Batteri drifttid Mått l x b x h Vikt 228 7,2V 0,75Ah 3 h 60x75x90 mm 0,8 kg USB/ RS485 Konverter Interface för sammankoppling av Logica FM, centralenhet samt Pc. Art kod Mått l x b x h Vikt x75x26 mm 0,7 kg Ethernet/ RS485 Konverter Interface för sammankoppling av Logica FM, centralenhet och Pc via nätverk. Art kod Mått l x b x h Vikt x56x30 mm 0,7 kg 230V Hz 4

15 VARFÖR LOGICA FM? Du får ett system som kommunicerar trådlöst och kan byggas ut och anpassas helt efter din anläggnings storlek. Du får ett lättmonterat system utan komplicerad och kostnadskrävande kabeldragning. Du får ett system där varje armatur har inbyggt batteri och nödbelysningsfunktionen är oberoende av varandra. Du får ett system med ett stort antal nödbelysningsarmaturer att välja mellan. Du kan flexibelt ansluta upp till 400 st armaturer per centralenhet. Du kan fjärrstyra din centralenhet och därigenom utföra dina kommandon från valfri plats. Du kan överföra DWG-ritningar till programvaran för att enkelt visualisera armaturplaceringar. Du kan via programvaran enkelt kontrollera anläggningsstatus, erhålla felrapporter etc. Du håller koll på status hos ljuskällor, batterier och kontakten med centralenheten. Du kan dimra, tända och släcka anslutna armaturer. Du kan kontrollera sökvägar mellan central och armaturer. Du kan valfritt programmera och utföra testtillfällen. REFERENSANLÄGGNINGAR Clarion Hotel Sign - Stockholm Clarion Hotel Post - Göteborg Campus Universitetet - Norrköping Sturegallerian - Stockholm Köpcenter Igor - Västerås Södertälje Stadshus - Södertälje Konferensanläggningen Aronsborg - Bålsta Tingsrätten, Stadshuset - Stockholm Köpcenter Samarkand - Växjö Fagersta kommun - Fagersta m.fl. Clarion Hotel Sign - Stockholm 5

16 KAMIC Light & Safety Box 278, KARLSTAD Tel:
