1 GuideLed säkerhetslama SL CG-S Målgru: Elektriker

2 Innehållsförteckning 1 Armaturens konstruktion GuideLed SL CG-S infälld takmonterad GuideLed SL CG-S Takmontering Måttritningar GuideLed SL CG-S Takmontering GuideLed SL CG-S Takmontering GuideLed förhöjd ram Säkerhetstis Överensstämmelse Secifikationer Kortbeskrivning/användningsområde Montering/driftsättning Adressering/övervakning av enskilda armaturer Kontroll/underhåll/rearation Avfallshantering/återvinning

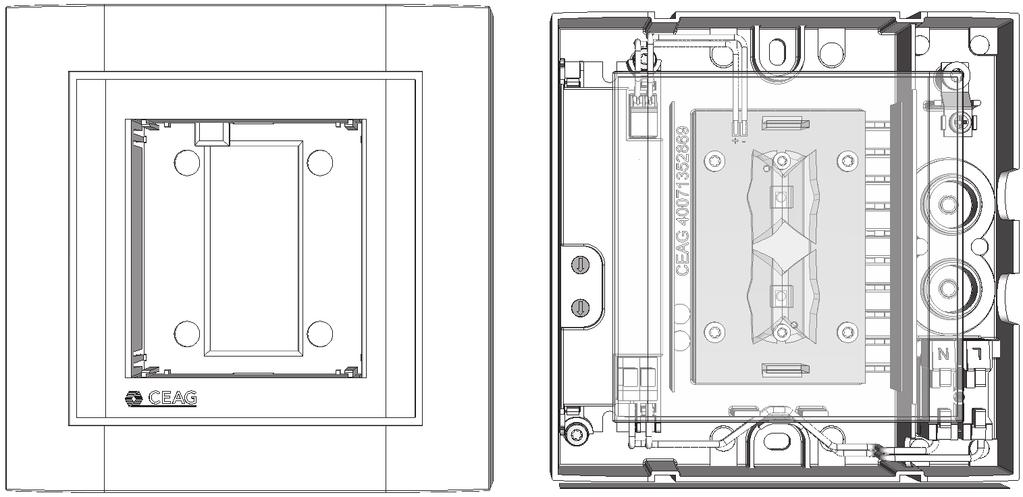

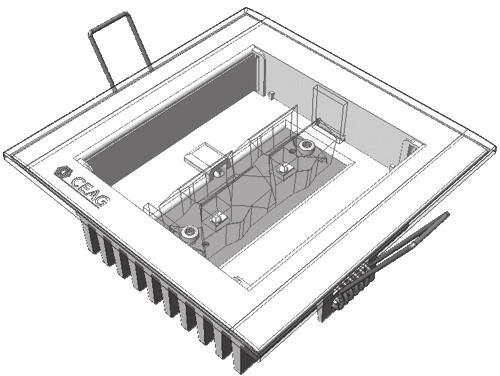

3 1 Armaturens konstruktion 1.1 GuideLed SL CG-S infälld takmonterad lama Observera olariteten! LED-anslutning får endast göras i sänningslöst tillstånd. 4 5 LED:s är känsliga för ESD, det vill säga elektrostatiska urladdningar, vilket kan ustå genom att endast vidröra anslutningarna. Var god vidta lämliga skyddsåtgärder! Skaa en utskärning i taket i enlighet med ritningen å sidan 7. Öna det medföljande kasling (1) och ställ in modulens adress (se ka. 6.2). Infoga såväl nätsladden som armaturanslutningskabeln i sidled genom de brytbara kabelingångarna (2) och fäst kablarna till dragavlastarna (3). Anslut nätsladden till lint L och N och armaturanslutningskabeln med den andra sidans + och - genom att observera rätt olaritet (röd = lus). Stäng locket och sätt tillbaka kaslingen i taket. Se till att infoga armaturens baksida (4) i öningen genom att sänna klamrarna (5) tills armaturen sitter fast ordentligt i öningen. Observera korrekt ljussridning i utrymningsvägens riktning. 3

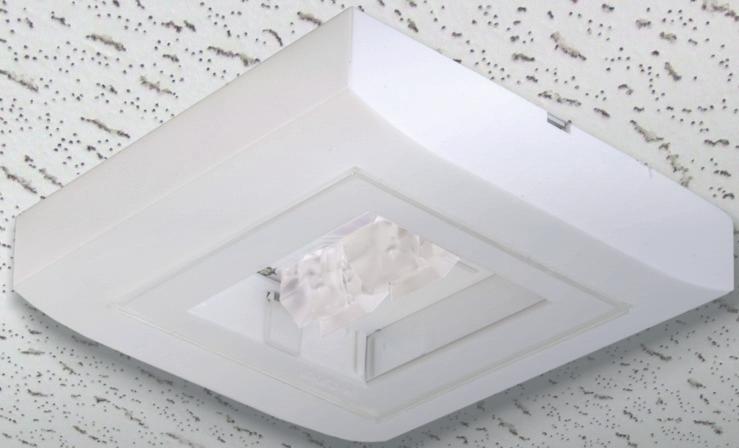

4 1.2 GuideLed SL CG-S Takmontering För in nätkabeln till nederdelen av armaturen genom införing (1) eller genom öningen i sidled (2). Ställ in resektive adress i modulen (se kaitel 6,2). (3) Anslut nätsladden till lint L, N och PE. Fäst armaturen i taket med lämliga skruvar genom fästhålen (4). Observera korrekt ljussridning i utrymningsvägens riktning. Tillval: För att få mer lats för ledningsdragning och kablage kan man använda förhöjningsramen och ansluta elektriskt. Fäst armaturen till förhöjningsramen med de medföljande skruvarna. Avslutningsvis skjut armaturhöljet å underdelen (5). Var umärksam å korrekt ositionering (av ytterligare kabelingångar, 2). 4

5 2. Måttritningar 2.1 GuideLed SL CG-S Takmontering 100 Håltagning 100 Taktjocklek 1-20mm Riktning utrymningsväg Riktning utrymningsväg Modulhus Höjds som krävs för montage i mellanliggande tak: cirka 100 mm 5

6 2.2 GuideLed SL CG-S Takmontering Riktning utrymningsväg Riktning utrymningsväg 2.3 GuideLed, tillval förhöjd ram 6

7 3. Säkerhetstis Armaturen får endast användas för avsett ändamål och i oskadat och erfekt skick! Endast originalreservdelar från CEAG får användas vid rearationer och utbyten. Vid arbete med nödljusen måste anläggningen först blockeras, batterikretsen brytas och nätströmmen kolas bort. Se medföljande varningssetikett å nödljusen: Före den första användningen ska armaturen kontrolleras i enlighet med instruktionerna i avsnittet "Installation"! Genomför märkningen av nödljusarmaturen: Tilldela och anteckna strömkrets, lamnummer och ID. Den manuella loggboken ska utföras i enlighet med nationella bestämmelser. Detta gäller inte vid automatisk loggbok. Alla främmande föremål ska avlägsnas från armaturen före första driftsättningen. Observera såväl de nationella säkerhetsreglerna och bestämmelserna för att förebygga olyckor som säkerhetsinstruktionerna i den här bruksanvisningen som är utmärkta med. 4. Överensstämmelse Armaturen är i överensstämmelse med: EN , EN och EN Utvecklad, tillverkad och testad enligt DIN EN ISO Secifikationer Insänning: V AC, 50/60 Hz, 176 V V DC Material ytterhölje: PC, PMMA, aluminium Stommens färg: vit, RAL 9010 Ljusflöde hie/hinenn vid slutet av nominell drifttid 100% av Anslutningslint: 2,5 mm² Skyddsklass: : II : I Skyddsty EN 60529: IP 41 (Modulhus: IP 20) Ljuskälla: High Power LED 2 x 1,6 W Tillåten omgivningstemeratur -20 C...40 C Vikter: : 0,44 kg : 0,43 kg Strömförbrukning batteridrift: 21,5 ma Effektförbrukning nätdrift: 8,5 VA / 5,0 W 7

8 5.1 Kortbeskrivning/användningsområde Nödutgångsarmaturen Guided CG-S lämar sig för drift i ett CEAG-system som nödljusarmatur enligt EN , DIN VDE och DIN V VDE V Den avancerade kolingsoch övervakningsfunktionen möjliggörs endast med CEAG CG-S-teknologin. 6. Montering/driftsättning Vid installation och drift av elektriska aarater ska resektive nationella säkerhetsbestämmelser såväl som allmänna tekniska regler följas. 6.1 Montering En noggrann beskrivning återfinns å sidorna 3 till Adressering/övervakning av enskilda armaturer För LED-drivdon med adresserbar övervakningsenhet för övervakning av enskilda armaturer (övervakning av drivdon och automatisk fellarm vid felaktig matning av LED-modul) med 20-stegs adressering gäller att den individuella armaturadresseringen måste ställas in innan de enskilda armaturerna monteras. Det sker genom att med skruvmejsel ställa in den önskade adressen (1-20) med vredet (ilen ekas mot önskad siffra). Ska armaturen inte övervakas ska inställningen alltid vara inställd å 0/0. Adressomkolare 1 Adressomkolare 2 Armaturadress 0 0 övervakning av Kontroll/underhåll/rearation Följ de gällande reglerna för kontroll, underhåll och rearation av elektrisk utrustning. När det gäller återsändning behöver du ett returnummer. För vidare information se vår webblats 9. Avfallshantering/återvinning Vid avfallshantering av defekt utrustning, beakta gällande föreskrifter för återvinning och avfallshantering. Plastdelar är märkta med motsvarande ikoner. Med förbehåll för tekniska ändringar! 8
