CleanLight. Belysning för renrum. Energieffektiv Enkel montering och service Hygienisk design Tät konstruktion

Transkript

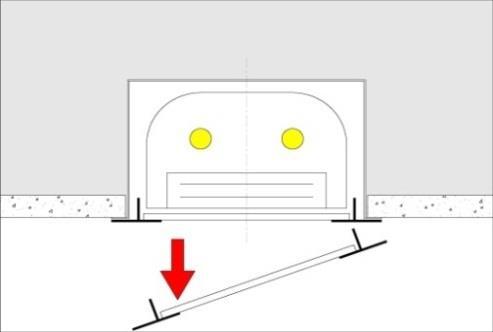

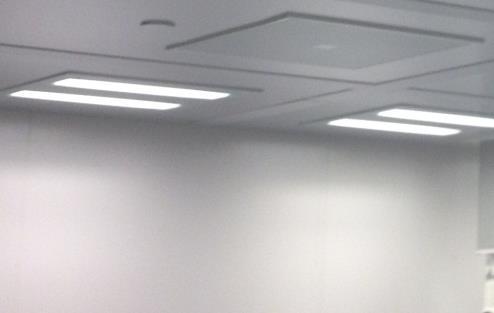

1 CleanLight Belysning för renrum Energieffektiv Enkel montering och service Hygienisk design Tät konstruktion CleanLight - Belysning för renrum CleanLight är en serie infällda, kompakta ljusarmaturer utvecklade för renrum och andra utrymmen med höga hygieniska krav. CleanLight finns både i lysrörsvariant med högeffektiva T5-lysrör samt även med den senaste LED-tekniken. Belysningsarmaturerna monteras infällda i renrumstaket med näst intill slät montering. Armaturerna finns för både ovan- eller undermontage. Båda ramvarianterna levereras kompletta med infästningar, glas, ljuskälla, drivdon och skärmad anslutningskabel med jordad stickpropp. Som tillval finns bl. a. nödbelysning och ljusreglering. Armaturerna tätas med mjukfog mot takpanelerna vilket ger en mycket tät konstruktion. CleanLight Eco T5 lysrör Med T5-lysrör erhålls högre ljusutbyte till lägre effekt jämfört med konventionella rör ger de en energibesparing på upp till 35 %. CleanLight Eco har ett integrerat reflektorbländskydd (DP+R) med god avbländning och en mjuk ljusövergång via refraktion i tvärlamellerna som är tillverkade av opal akryl. Vid ovanpåliggande armatur monteras infästningsramen underifrån och tätas mot undertaket. CleanLight -armaturen placeras och fixeras enkelt ovanpå ramen och tätar mot taket med en gummilist. CleanLight LED Med den senaste LED-tekniken erhålls en energieffektiv armatur med oslagbar livslängd, upp till h är den beräknade livslängden vilket ger ett kraftigt minimerat servicebehov. CleanLight LED ger en bra avbländning samt god luminansutjämning via en opal softtone akrylsskiva. Vid underfällt montage av CleanLight Eco bildar ram och armatur en tät och integrerad del av renrummet. Byte av lysrör och service sker underifrån. Caverion Sverige AB Cleanroom cleanroom@caverion.com LightS1702 1/5

2 CleanLight LED - Teknisk specifikation TEKNISK SPECIFIKATION Armaturstomme Tillverkad i vit pulverlackerad stålplåt Reflektor/Bländskydd Akrylskiva I softtone Opal 3mm för luminansutjämning. Ljuskälla LED Systemeffekt: CL-LED 45 = 45 W CL-LED 23 = 23 W Spänning V / 50 Hz, armaturen (3x0,75 mm) 3m skärmad anslutningsledning och stickpropp.(gäller ej dimbara varianter.) Mått och vikt för armatur Benämning Armatur Mått (l x b x h) [mm] Vikt [kg] (stomme + ram) CleanLight LED CL-LED 45w 655x655x100mm 15kg CleanLight LED CL-LED 23w 655x410x100mm 10kg Montageram Ram i lackad stålplåt försedd med 3mm akrylskiva, limmad och fogad i ram. Skyddsklass Ovan undertak-ip21 Undersida - IP44, i grundutförande med fogning. CE-märkning CE-märkning i enlighet med gällande EU-direktiv. Lågspänningsdirektivet 2014/35/EU EMC-direktivet 2014/30/EU. Caverion Sverige AB Cleanroom cleanroom@caverion.com LightS1702 2/5

3 CleanLight LED teknisk spec forts. Standarder provade enligt standard EN , -2. Installation/Service Se separat installationsanvisning. Nödbelysning Finns som tillval med alternativt extern strömförsörjning eller inbyggd batteripack Beskrivning Undermontage Ovanmontage Cleanlight LED 45 -U Cleanlight LED 45 -O Cleanlight LED 23 -U Cleanlight LED 23 -O Förpackning Verkningsgrad Armaturen packas i helemballage Verkningsgraden är 73% för samtliga CleanLight LED Ljusspridning Ljuskurva, CleanLight LED 45w, 23w Caverion Sverige AB Cleanroom cleanroom@caverion.com LightS1702 3/5

4 CleanLight ECO T5 lysrör - Teknisk specifikation TEKNISK SPECIFIKATION Armaturstomme Tillverkad i vit pulverlackerad stålplåt DOCOL 200, t = 0,8 mm. Kulör RAL 9016, glans 70. Reflektor/Bländskydd Integrerat reflektorbländskydd (DP+R) av matt aluminium och tvärlameller i opal akryl (PMMA). 35mm delning för god avbländning. Refraktion i det opala materialet (PMMA) ger en mjuk luminansövergång. Ljuskälla Spänning Lysrör T5 (16 mm), HF-drift. Systemeffekt: T5-2x14 = 31 W T5-2x28 = 60 W T5-2x35 = 75 W T5-4x14 = 60 W V / 50 Hz, armaturen (3x0,75 mm) 3m skärmad anslutningsledning och stickpropp. Mått och vikt för armatur Benämning Armatur Mått (l x b x h) [mm] Vikt [kg] (stomme + ram) CleanLight ECO 2x14w T5 224x664x100mm 5,9kg CleanLight ECO 2x28w T5 224x1264x100m m CleanLight ECO 2x35w T5 224x1564x100m m 11,2kg 14,4kg CleanLight ECO 4x14w T5 655x655x100mm 15,5kg Montageram Ram i lackad stålplåt DOCOL 200, kulör NCS 1002Y. Ram för undermontage försedd med 4mm glas, limmat och fogad i ram. För ovanpåliggande montage, med laminerat säkerhetsglas 6mm. Skyddsklass Ovan undertak-ip21 Undersida - IP44, i grundutförande utan fogning. CE-märkning CE-märkning i enlighet med gällande EU-direktiv. Lågspänningsdirektivet 73/23/EEC med tillägget 93/68/EEC EMC-direktivet 89/336/EEC med tilläggen 92/31/EEC 93/68/EEC. Caverion Sverige AB Cleanroom cleanroom@caverion.com LightS1702 4/5

5 CleanLight ECO teknisk spec forts. Standarder provade enligt standard EN Installation/Service Se separat installationsanvisning. Nödbelysning Finns som tillval med alternativt extern strömförsörjning eller inbyggd batteripack. Beskrivning Undermontage Ovanmontage Cleanlight ECO 214 -U CleanLight ECO 214-O Cleanlight ECO 228 -U CleanLight ECO 228-O Cleanlight ECO 235 -U CleanLight ECO 235-O Cleanlight ECO 414 U CleanLight ECO 414-O Förpackning Armatur och ram sampackas, inplastad i gavelskydd av wellpapp. Verkningsgrad Verkningsgraden är 65% för samtliga CleanLight ECO Ljusspridning Ljuskurva, CleanLight ECO 2x14, 2x28, 2x35w, 4x14w T5 Caverion Sverige AB Cleanroom cleanroom@caverion.com LightS1702 5/5
