MD20 TC-D HF Blank fasetterad reflektor. MD20 TC-D HF Opal skiva. MD20 TC-D HF Blank reflektor. MD24 TC-D HF Blank fasetterad reflektor

Transkript

1 mirage

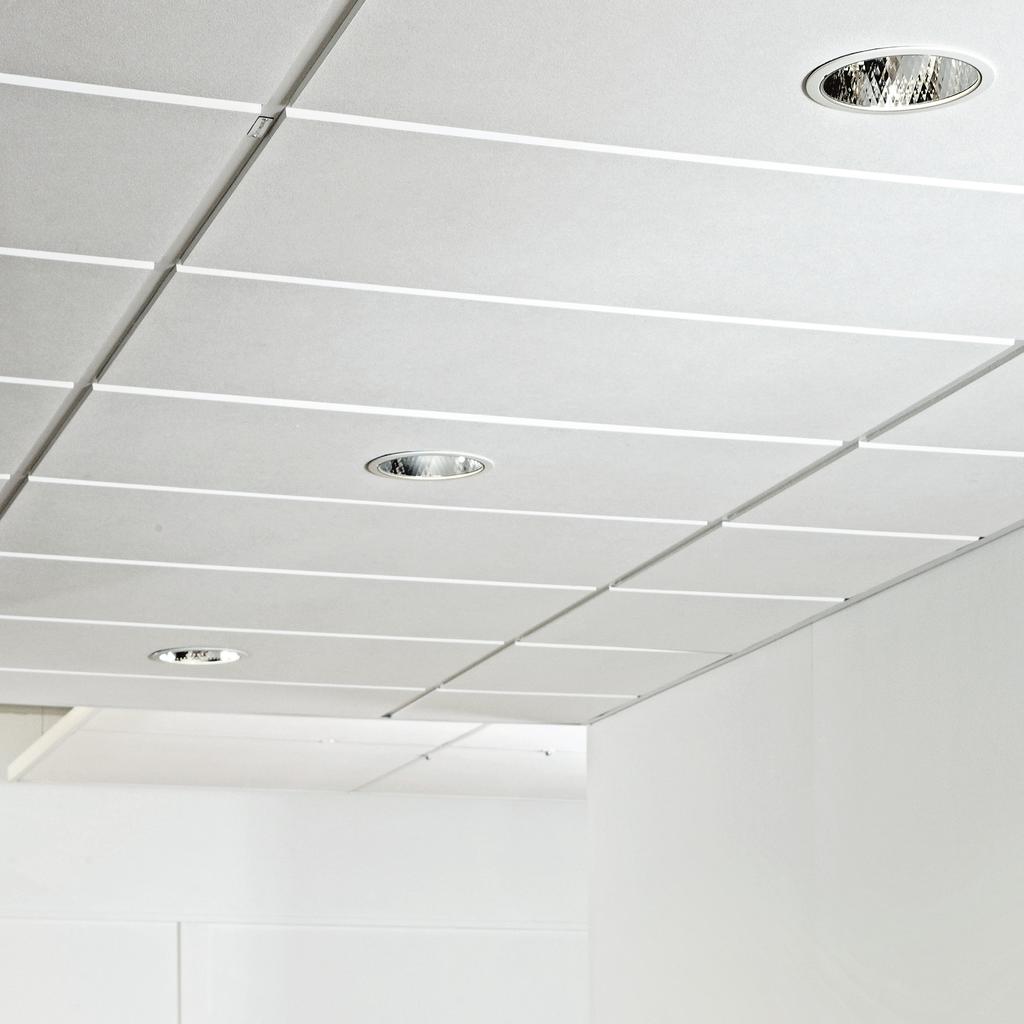

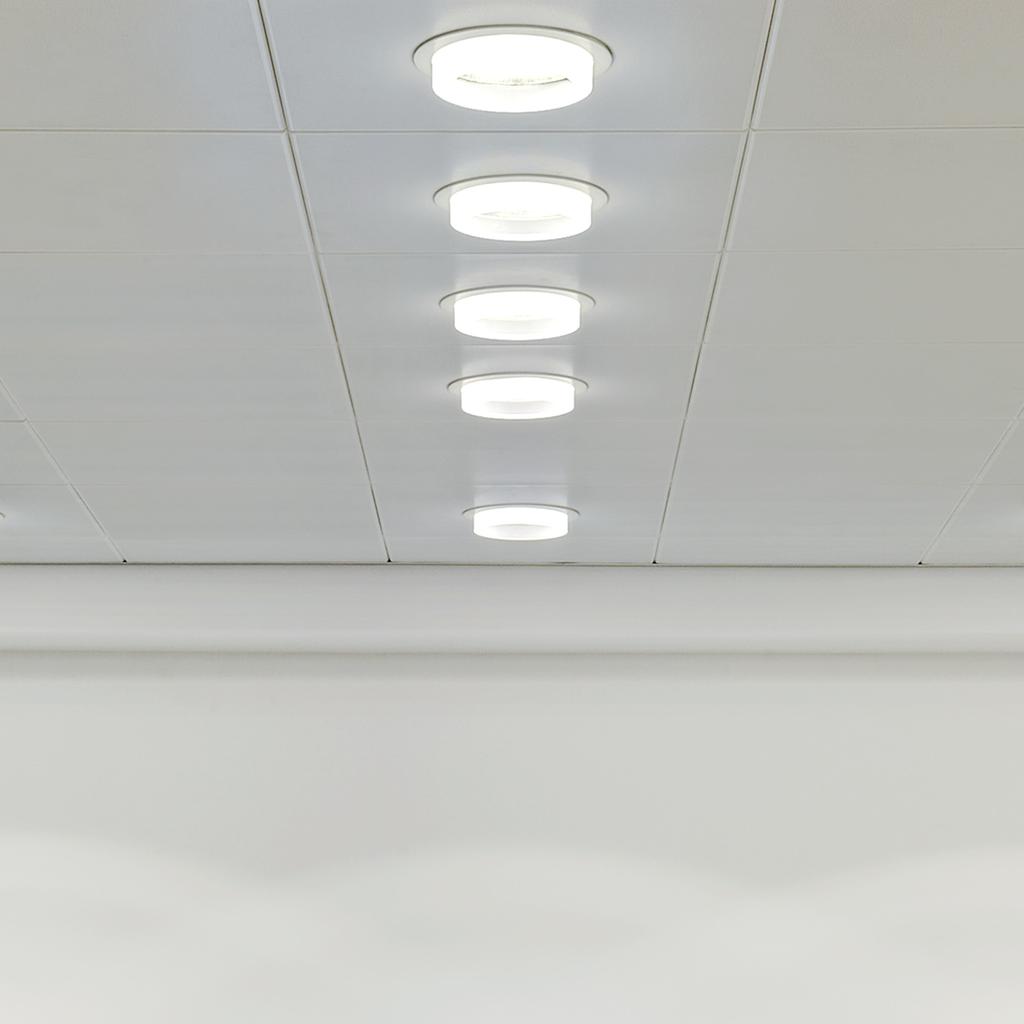

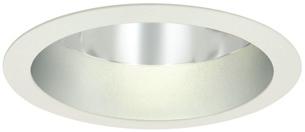

2 mirage Mirage är en tidlös serie downlights med ett brett användningsområde, två IPklasser (IP20 alt. 44), flera storlekar och bestyckningar. Välj mellan blank reflektor, blank fasetterad reflektor, semi-diffus reflektor eller opal skiva. Mirage monteras i taket genom fjädermekanism och är försedd med snabbkoppling (Wieland) för enklare montage.

3 η = MD20 TC-D HF Opal skiva cd/klm η = 42% MD20 TC-D HF Blank fasetterad reflektor cd/klm η = 57% MD20 TC-D HF Blank reflektor 140 cd/klm η = 33% MD24 TC-D HF Opal skiva cd/klm η = 57% MD24 TC-D HF Blank fasetterad reflektor MD24 TC-D HF Blank/Semidiffus reflektor η =

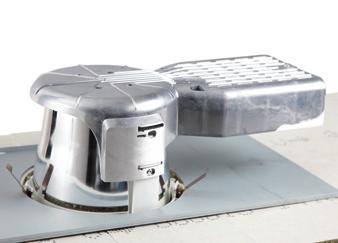

4 teknisk information mirage Beskrivning Downlight i två olika IP-klasser (IP20 alt. 44) med horisontellt monterad ljuskälla. Material Armaturhus i gjuten aluminium. Vitlackerad täckring RAL Montering Enkel montering, inga verktyg behövs. Avbärarplatta för undertak ingår. Håltagningsmått MD20: Ø185, MD24: Ø225. För taktjocklek upp till 25 mm. Infällnadsdjup MD20: 112 mm, MD24: 122 mm alt. 172 mm med blank och semidiffus reflektor. Anslutning Försedd med snabbkoppling Wieland GST (hane) 3-polig alt. pastellblå 5-polig (DIM). Anslutningsledning med fri ledningsände kan förses med snabbkoppling av annat fabrikat, typ Enstonet, Wago osv. Reflektor Blank fasetterad, blank aluminium alt. semidiffus (endast MD24). Övrigt Inkl. ljuskälla, ljusfärg 830 och avbärarplåt för mjuka undertak. Kablage, se tillbehör. LJUSBERÄKNINGAR Korridor 1 8 st Mirage MD20 1x18W TC-D HF, monterade med c-c 2,4 m. L=20 m B=1,5 m H=2,7 m. Korridor 2 6 st Mirage MD24 1x26W TC-D HF, monterade med c-c 3,6 m. L=22 m B=1,5 m H=2,7 m. Mätplan golv Emed [lx]: 107 Emin [lx]: 56 Emax [lx]: 131 Jämnhet: 52% Mätplan golv Emed [lx]: 110 Emin [lx]: 69 Emax [lx]: 131 Jämnhet: 63% entréhall 1 8 st Mirage MD24 1x32W TC-D HF. L=11 m B=11 m H=3 m. Mätplan golv Emed [lx]: 211 Emin [lx]: 151 Emax [lx]: 239 Jämnhet: 72% entréhall 2 16 st Mirage MD24 1x42W TC-D HF. L=12 m B=12 m H=5 m. Mätplan golv Emed [lx]: 204 Emin [lx]: 120 Emax [lx]: 261 Jämnhet: 59%

5 MD20 Utförande Mått mm Ljuskälla Art.nr. Ext. DIM DSI Blank reflektor Ø=206 1x13W FSQ-E H=112 G24q-1 Ø=200 1x18W FSQ-E H=112 G24q-2 Ø=200 2x18W FSQ-E H=112 G24q-2 Blank fasetterad Ø=200 1x18W FSQ-E reflektor H=112 G24q-2 Ø=200 2x18W FSQ-E H=112 G24q-2 Opal täckskiva Ø=200 1x18W FSQ-I (IP44) H=112 G24d-2 MD24 Ø=200 2x18W FSQ-I H=112 G24d-2 Utförande Mått mm Ljuskälla Art.nr. Ext. DIM DSI Blank reflektor Ø=240 1x26W FSQ-E H=172 G24q-3 Ø=240 1x32W FSM-E H=172 Gx24q-3 Ø=240 1x42W FSM-E H=172 Gx24q-4 Ø=240 1x57W FSM-E H=172 Gx24q-5 Blank fasetterad Ø=240 1x26W FSQ-E reflektor H=122 G24q-3 Ø=240 2x26W FSQ-E H=122 G24q-3 Semidiffus reflektor Ø=240 1x26W FSQ-E H=172 G24q-3 Ø=240 1x32W FSM-E H=172 Gx24q-3 Ø=240 1x42W FSM-E H=172 Gx24q-4 Ø=240 1x57W FSM-E H=172 Gx24q-5 Opal täckskiva Ø=240 2x18W FSQ-E (IP44) H=172 G24q-2 Ø=240 2x26W FSQ-E H=172 G24q-3

6 Tillbehör Beskrivning Art.nr. T-skarv För förgrening direkt i kontakt på armatur fas system, 3-polig, vit För förgrening direkt i kontakt på armatur fas system+ljusreglering, 5-polig, pastellblå Anslutnings- 1-fas system, 3-polig honkontakt, 3G1,5 mm² (3 m) (4 m) ledningar fri ledningsände, halogenfri 3 resp. 4 m 1-fas system, 3-polig honkontakt, 3G1,5 mm² (3 m) (4 m) med jordad stickpropp, halogenfri 3 resp. 4 m 1-fas system+ljusreglering, 5-polig honkontakt, (3 m) (4 m) pastellblå, 5G1,5 mm², fri ledningsände halogenfri 3 resp. 4 m Skarvledningar 3G1,5 mm², hane+hona, 3-polig, (3 m) (4 m) halogenfri 3 resp. 4 m 5G1,5 mm², hane+hona, 5-polig, pastellblå, (3 m) (4 m) halogenfri 3 resp. 4 m INSTALLATIONSEXEMPEL Skarvledning T-skarv Skarvledning T-skarv Anslutning-/skarvledning Armatur Armatur Armatur MONTERINGSANVISNING MD20 1. För in armaturen i hålet (Ø185) och tillse att den tvåbenta fjädern i armaturens bakkant är ovanpå takplattan. Vid mjuk takplatta använd bifogad avbärarplåt. 2. Tryck in frontfjädern och för in armaturen I hålet och släpp därefter fjädern så att den fjädrar tillbaka ovanför takplattan.

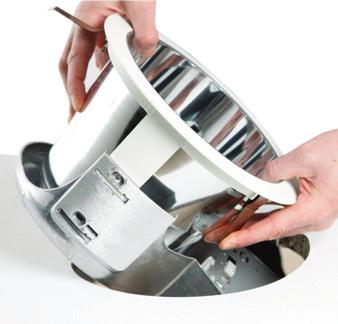

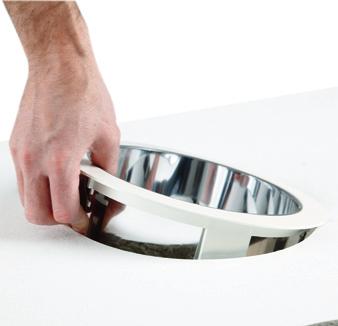

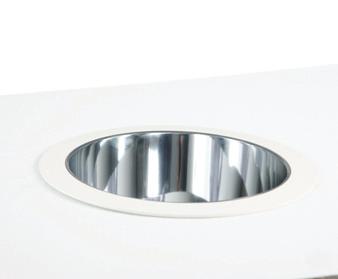

7 Dekorringar Beskrivning Art.nr. Satin flush ring (För inre täckskiva, se tillbehör) Satin flush ring Röd, grön & blå ring (För inre täckskiva, se tillbehör) Satin cylinder Klar cylinder (För inre täckskiva, se tillbehör) satin ring Klar cylinder Röd, grön & blå ring satin ring (För inre täckskiva, se tillbehör) Satin cylinder (För inre täckskiva, se tillbehör) satin ring Satin cylinder Röd, grön & blå ring satin ring (För inre täckskiva, se tillbehör) Satin IP täckskiva Tvärlamellraster MD MD Tillbehör Beskrivning Art.nr. Klar IP44 Passar art.nr , , inre täckskiva , , , Satin IP44 Passar art.nr , , inre täckskiva , , , MONTERINGSANVISNING MD24 1. För in armaturen i hålet (Ø225) samt pressa tillbaka de två bakre fjädrarna fullt. Vid mjuk takplatta använd bifogad avbärarplåt. 2. För in armaturen i hålet med de bakre fjädrarna fortfarande tillbakapressade. Tryck därefter in frontfjädern och för in armaturens framkant.
