BUTIKSBELYSNING 2015

Transkript

1 BUTIKSBELYSNING 2015

2 VARFÖR SKULLE ICA-ANDERS VARA INTRESSERAD AV LED, LJUSBERÄKNING OCH KILOWATTIMMAR? JO, DÄRFÖR ATT VI INOM KAMIC inte bara tror, utan vet, att man idag kan göra stora vinster om man satsar på en belysningslösning med ett genomtänkt armaturval och utnyttjar den senaste tekniken. Vi vet också att om man samarbetar med en erfaren partner, blir slutresultatet ofta bättre kom vi i kontakt med med Anders Larsson på ICA i Forshaga. Han behövde se över belysningen i sin butik. Kravspecen innehöll önskemål om bättre belysning i butiken som helhet, punktbelysa vissa hyllsektioner och varugrupper samt att sänka energikostnaderna totalt sett. Efter en del räknande och en översyn av den belysning som satt i Anders butik presenterade vi en lösning. De befintliga spotlights utrustade med halogenljuskällor byttes ut mot Solus LED-spotlight. En armatur ur Vingasortimentet i gjutet aluminium, inbyggd LED-enhet (COB) som ger ett ljusflöde på hela 2400lm, varmvitt ljus (3000 K) med en färgåtergivning på CRI82. Slutresultatet för Anders kunde sammanfattas så här: VI HJÄLPER DIG MED DIN LJUSPLANERING. Under tjugofem år har vi levererat belysningslösningar till alla typer av projekt, hjälpt till med ljusberäkning, givit förslag på armaturer, placeringsalternativ och tekniska lösningar. Vi samarbetar med några av de bästa belysningstillverkarna i Europa och Asien när det gäller framsynt teknik, funktionell konstruktion och god formgivning. Vi törs säga att vår erfarenhet av professionell belysning är både djup och bred. Som kund hos oss kan du vara säker på att få ett ordentligt stöd när det gäller att lösa enskilda belysningsproblem, uppfylla funktionella och tekniska krav eller att planera en hel belysningsanläggning. VÄLKOMMEN TILL OSS MED DINA BELYSNINGSFRÅGOR - VI HJÄLPER DIG! Ett bättre allmänljus i de hyllgångar där Solus monterades. Punktbelysningen på enskilda hyllpartier förbättrades. Synintrycken av belysta varor förstärktes, ex. frukt/grönt. Strålningsvärmen från armaturerna minskade radikalt. Svalare lokaler belastade butikens kylaggregat mindre. Det här var några viktiga punkter som vi direkt kunde avläsa. Vidare konstaterar vårt belysningsteam att en stor besparing framledes kommer att göras via: Avsevärt lägre energikostnader. En brinntid per armatur på närmare timmar (L70) kommer att minimera servicekostnaderna i form av färre ljuskällebyten. Slutligen något som vi inte till 100 % vet, men däremot tror; en designad armaturlösning som förhöjer butiksinteriören och ger rätt ljus på produkterna, gör kunden mer köpvillig. Vi hoppas och tror att Anders via sin satsning kommer att öka sin försäljning. Dessutom får vi inte glömma den minskade miljöpåverkan som Anders gör via sin installation och många sparade kilowattimmar.

3 SOLUS 9W/18W/26W/46W Ny modell med 4200 lumen LED-spotlight med 3-fas universaladapter med klassisk cylindrisk design. Försedd med inbyggd LED-enhet (COB) som ger ett ljusflöde av 850lm/1550lm/2400lm/4200lm och är ett lämpligt alternativ i hem, utställningar, butiker och kontor. Gjord av vitlackerad gjuten aluminium med inbyggt drivdon. Varmvitt ljus (3000K) med en färgåtergivning på Ra82. 9W-modellen kan ljusregleras med transistordimmer. Nya 46W-modellen levereras med 55 graders reflektor monterad och med 25 graders reflektorn inkluderad i förpackningen. NYHET 46W E-nr Art nr Beskrivning Ljusflöde Optik Solus 9W LED 850lm Solus 18W LED 1550lm Solus 18W LED 1550lm Solus 26W LED 2400lm Solus 26W LED 2400lm Solus 46W LED 4200lm 55 (inkluderar 25 ) APOLLO LED COB 12W 3-FAS Klassisk spotlight med fast chip Spotlight med inbyggt 12W fast LED-chip. Med ett ljusflöde av 800lm motsvarar den ungefär ljuset från en 50W halogenljuskälla vilket gör spotlighten användbar i butiker, utställningar och kontor. Armaturen är gjord av aluminium med inbyggd 230V-driver. Försedd med reflektor, klart skyddsglas och 3-fas universaladapter. Går ej att ljusreglera. Livslängd h (L70). Mått spotlightdel/totalmått: Ø80x185 mm/ø80x295 mm. Ljusdata: 800lm, 3000K, CRI 82. Riktbarhet: Vridbar 350º, vinklingsbar º. Elektriska data: 230V, IP20, Klass I. E-nr Beskrivning Ljusflöde Armaturfärg Optik Apollo LED 12W 800lm Vit Apollo LED 12W 800lm Svart 25

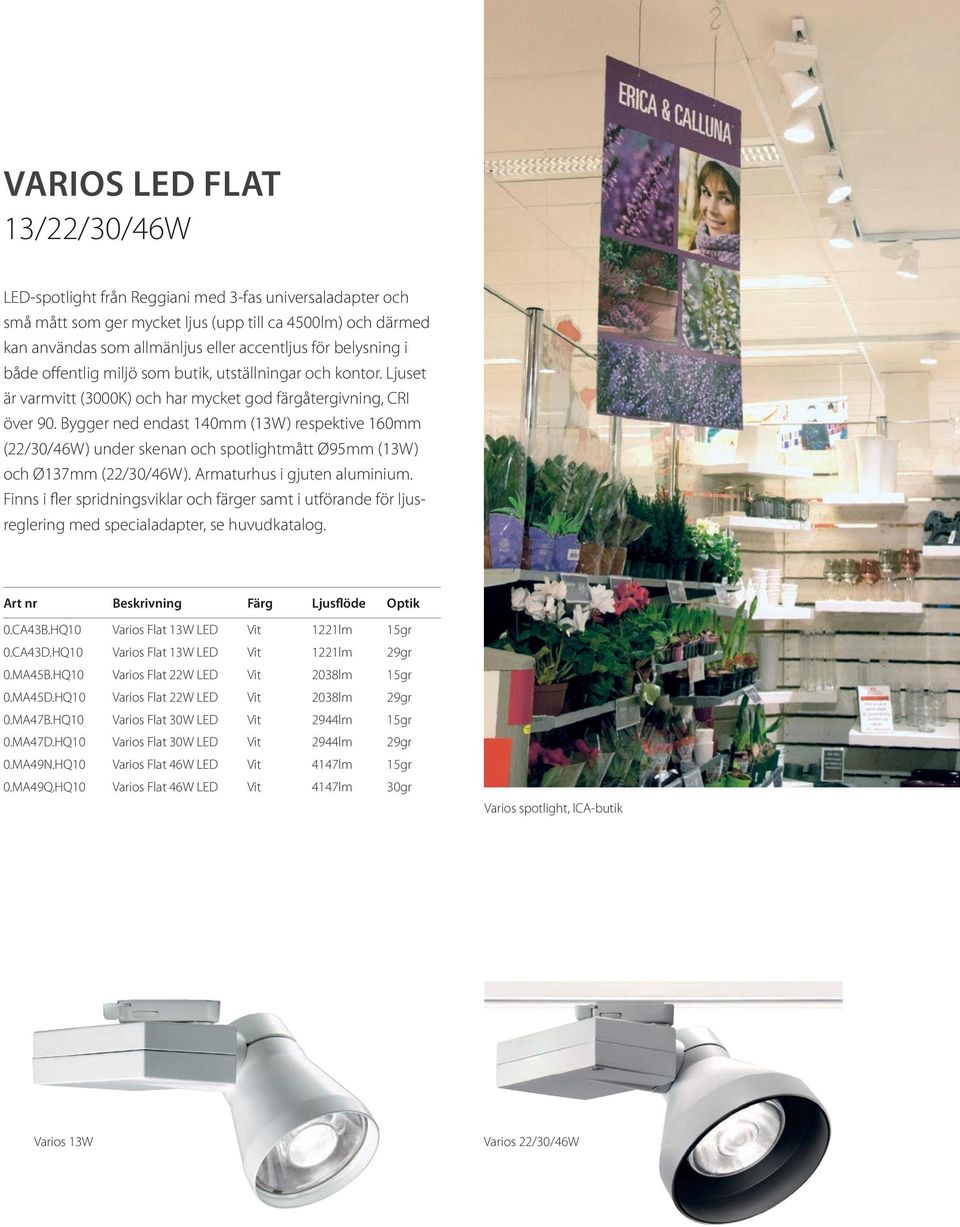

4 VARIOS LED FLAT 13/22/30/46W LED-spotlight från Reggiani med 3-fas universaladapter och små mått som ger mycket ljus (upp till ca 4500lm) och därmed kan användas som allmänljus eller accentljus för belysning i både offentlig miljö som butik, utställningar och kontor. Ljuset är varmvitt (3000K) och har mycket god färgåtergivning, CRI över 90. Bygger ned endast 140mm (13W) respektive 160mm (22/30/46W) under skenan och spotlightmått Ø95mm (13W) och Ø137mm (22/30/46W). Armaturhus i gjuten aluminium. Finns i fler spridningsviklar och färger samt i utförande för ljusreglering med specialadapter, se huvudkatalog. Art nr Beskrivning Färg Ljusflöde Optik 0.CA43B.HQ10 Varios Flat 13W LED Vit 1221lm 15gr 0.CA43D.HQ10 Varios Flat 13W LED Vit 1221lm 29gr 0.MA45B.HQ10 Varios Flat 22W LED Vit 2038lm 15gr 0.MA45D.HQ10 Varios Flat 22W LED Vit 2038lm 29gr 0.MA47B.HQ10 Varios Flat 30W LED Vit 2944lm 15gr 0.MA47D.HQ10 Varios Flat 30W LED Vit 2944lm 29gr 0.MA49N.HQ10 Varios Flat 46W LED Vit 4147lm 15gr 0.MA49Q.HQ10 Varios Flat 46W LED Vit 4147lm 30gr Varios spotlight, ICA-butik Varios 13W Varios 22/30/46W

5 YORI Spotlight eller system Yori, minimalistisk spotlight från Reggiani. Kan sättas som enskild spotlight i skena eller infälld i innertak men även byggas som system i anpassade profiler. Kan beställas i två storlekar med spotlightmått Ø60mm eller Ø95mm. Yori är liten och kompakt men erbjuder mycket ljus (10-33W) och effektiv ljussättning med sina utbytbara reflektorer. Tillverkad i gjuten aluminium. Passar utmärkt i utställningar, gallerier och butiker. 3000K, CRI över 90. Finns i flera spridningsviklar, färgtemperaturer och färger samt i utförande för ljusreglering med specialadapter, se huvudkatalog. Art nr Beskrivning Ljusflöde Optik 0.TD921.HQ 12 Yori LED 3-fas spotlight 10W 873lm 15gr 0.TD922.HQ 12 Yori LED 3-fas spotlight 10W 873lm 30gr 0.TD93B.HQ 12 Yori LED 3-fas spotlight 13W 1221lm 15gr 0.TD93D.HQ 12 Yori LED 3-fas spotlight 13W 1221lm 30gr 0.TD95BHQ 12 Yori LED 3-fas spotlight 22W 2038lm 15gr 0.TD95D.HQ 12 Yori LED 3-fas spotlight 22W 2038lm 30gr 0.TD97B.HQ 12 Yori LED 3-fas spotlight 30W 2944lm 15gr 0.TD97D.HQ 12 Yori LED 3-fas spotlight 30W 2944lm 30gr Infälld - Utdragbar Art nr Beskrivning Ljusflöde Optik Ytterdiameter Håltagning Infällnadsdjup 0.CD921.HQ 12 Yori LED 3-fas spotlight 10W 873lm 15gr Ø144mm Ø136mm 200mm 0.CD922.HQ 12 Yori LED 3-fas spotlight 10W 873lm 30gr Ø144mm Ø136mm 200mm 0.CD93B.HQ 12 Yori LED 3-fas spotlight 13W 1221lm 15gr Ø165mm Ø158mm 200mm 0.CD93D.HQ 12 Yori LED 3-fas spotlight 13W 1221lm 30gr Ø165mm Ø158mm 200mm 0.CD95B.HQ 12 Yori LED 3-fas spotlight 22W 2038lm 15gr Ø165mm Ø158mm 200mm 0.CD95D.HQ 12 Yori LED 3-fas spotlight 22W 2038lm 30gr Ø165mm Ø158mm 200mm 0.CD97B.HQ 12 Yori LED 3-fas spotlight 30W 2944lm 15gr Ø165mm Ø158mm 200mm 0.CD97D.HQ 12 Yori LED 3-fas spotlight 30W 2944lm 30gr Ø165mm Ø158mm 200mm

6 SPOTLIGHTS TILL SPOTLINE Mini-Rulle 5W/Rutger LED 5W Spotlights med inbyggt 5W LED-chip av 230V-typ vilket gör dem små och nätta utan synligt drivdon. Med ett ljusflöde av 310lm motsvarar de ungefär ljuset från en 35W halogenljuskälla, ett utmärkt alternativ i miljöer som hem, restauranger och hotell. Armaturerna är gjorda av aluminium, har en klar frontlins och är försedda med 230V 1-fas plastadapter för Spotline skensystem. Kan ljusregleras. Livslängd h (L70). Beställ som komplett set med 4 stycken spotlights, 2x1m Spotlineskena inklusive anslutningsdon och skarv eller som separat spotlight. Rutger LED spotlight Mini-Rulle LED spotlight Mått spotlightdel/totalmått Mini-Rulle: Ø50x70 mm/ø50x125mm Rutger: Ø50x55 mm/ø50x125 mm Ljusdata: 310lm, 3000K, CRI 82 Riktbarhet: vridbar 300º, vinklingsbar º Elektriska data: 230V, IP20, Klass I E-nr Beskrivning Optik Ljusflöde Mini-Rulle Spot 5W lm Set 4 x Mini-Rulle komplett lm Rutger Spot 5W lm Set 4 x Rutger komplett lm RULLE MAXI 35W 3-FAS GU10 välj LED eller halogen Spotlight med 3-fas universaladapter gjord för ljuskälla med GU10-sockel. Med cylindrisk form och tillverkad av vitlackerad aluminium är den ett lämpligt alternativ där man söker en enkel lösning som kan bestyckas med halogen eller LED-ljuskälla. Maxlängd LED-ljuskälla är 80 mm vilket gör att även många av de större LED-ljuskällorna passar. Mått spotlightdel/totalmått: Ø68x117 mm/ø68x225 mm. Ljuskälla: Max 35W GU10 230V. Riktbarhet: vridbar 350º, vinklingsbar º. Elektriska data: 230V, IP20, Klass I. E-nr Beskrivning Effekt Sockel Armaturfärg Rulle Maxi Max 35W GU10 Vit

7 TRYBECA DOWNLIGHT Tre i en Trybeca från Reggiani är en unik downlightserie där man med hjälp av medföljande distanser kan få tre olika upplevelser av samma armatur. Genom att välja olika distanser vid montering kan insatsdelen bli infälld, i jämnkant med taket eller utstickande. Armaturen är gjord av aluminium där den lysande delen har en diffuserande del av plast vilken ger en mjuk bredstrålande ljusbild. IP44-klassningen gör serien till ett bra alternativ även i badrum och liknande. Levererad inklusive LED-driver som i flera fall kan ljusregleras med väggdimmer. Färgtemperatur 3000K och CRI över 85. Finns i flera färger och med don för ljusreglering med DALI eller 1-10V samt även i fyrkantigt utförande, se huvudkatalog. Kan även beställas i ett specialutförande där ljuset blir mer varmvitt vid neddimring. Trybeca utstickande Trybeca indragen Trybeca kant i kant Artnr Beskrivning Effekt Ljusflöde Ytterdiameter Håltagning Infällnadsdjup Ljusreglering 0.BC0A0.WW12 Trybeca 38 3W 350lm Ø57mm Ø49mm 100mm - T.BC0B0.WW12 Trybeca 75 6W 650lm Ø93mm Ø85mm 160mm Triac T.BC0C0.WW12 Trybeca 75 8W 880lm Ø93mm Ø85mm 160mm Triac T.BC0E0.WW12 Trybeca W 2470lm Ø170mm Ø162mm 170mm Triac 0.BC0L0.WW12 Trybeca W 3818lm Ø330mm Ø313mm 110mm -

8 SIDELITE ECO Sidelite ECO från RZB är en produktserie av tunna LED-armaturer för allmänljus. De finns i storlekarna 295x295mm och 595x595mm, och med färgtemperatur både i 3000K och 4000K. Serien kan fås med don för på/av-styrning eller med DALI-don för ljusreglering. Den större 595x595mm-varianten kan fås med opalvit diffuser alternativt med mikroprismatisk diffuser med bättre avbländning (UGR mindre än 19). Armaturstommen är gjord av aluminium med en tjocklek av endast 12mm. Höjd inklusive driver 45mm. Som tillbehör kan beställas t ex distansfäste för utanpåliggande montage, ram för infästning i fasta undertak eller wirefäste för nedpendling. Artnr Beskrivning Mått Effekt Ljusflöde Färgtemperatur Diffuser Ljusreglering 295x Sidelite Eco 295x295x45mm 23W 1850lm 830 Opal Sidelite Eco 295x295x45mm 23W 1850lm 830 Opal DALI Sidelite Eco 295x295x45mm 23W 2050lm 840 Opal Sidelite Eco 295x295x45mm 23W 2050lm 840 Opal DALI Infällnadsram 324x324x54mm (håltagning 315x315mm) Distansram 280x140x38mm 595x Sidelite Eco 595x595x45mm 38W 3500lm 830 Opal Sidelite Eco 595x595x45mm 38W 3500lm 830 Opal DALI Sidelite Eco 595x595x45mm 38W 3600lm 840 Opal Sidelite Eco 595x595x45mm 38W 3600lm 840 Opal DALI Sidelite Eco 595x595x45mm 38W 3500lm 830 Mikroprismatisk Sidelite Eco 595x595x45mm 38W 3500lm 830 Mikroprismatisk DALI Sidelite Eco 595x595x45mm 38W 3600lm 840 Mikroprismatisk Sidelite Eco 595x595x45mm 38W 3600lm 840 Mikroprismatisk DALI Distansfäste x4 Ø30x38mm Pendelset Wire L:1500mm TOLEDO FLAT Toledo flat från RZB är en produktserie av extra tunna LED-downlights för allmänljus. Serien finns i tre storlekar och levereras inklusive drivdon för på/av-styrning. Serien kan fås med färgtemperatur 3000K och 4000K. Gjorda av vitlackerad gjuten aluminium med opalvit bredstrålande diffuser (110º), levereras inklusive fästfjädrar. Som tillbehör kan beställas distansring för utanpåliggande montage. Kommer även att finnas i kvadratiskt utförande. Artnr Beskrivning Effekt Ljusflöde Färgtemperatur Ytterdiameter Håltagning infällnadsdjup Toledo Flat Mini 5W 360lm 830 Ø150mm Ø128mm 34mm Toledo Flat Mini 5W 380lm 840 Ø150mm Ø128mm 34mm Toledo Flat Midi 9W 660lm 830 Ø190mm Ø170mm 34mm Toledo Flat Midi 9W 760lm 840 Ø190mm Ø170mm 34mm Toledo Flat Maxi 18W 1300lm 830 Ø255mm Ø234mm 34mm Toledo Flat Maxi 18W 1500lm 840 Ø255mm Ø234mm 34mm

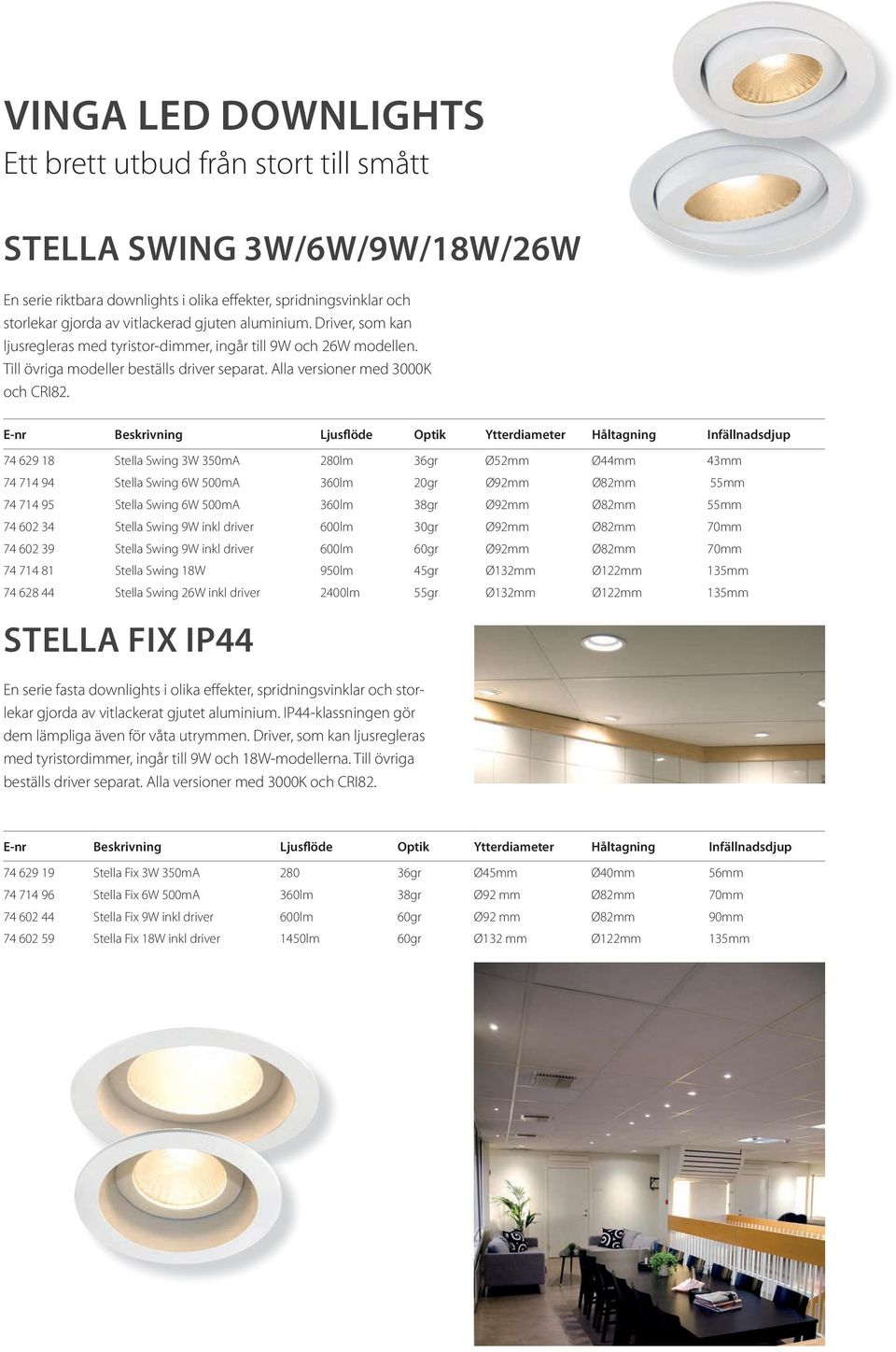

9 VINGA LED DOWNLIGHTS Ett brett utbud från stort till smått STELLA SWING 3W/6W/9W/18W/26W En serie riktbara downlights i olika effekter, spridningsvinklar och storlekar gjorda av vitlackerad gjuten aluminium. Driver, som kan ljusregleras med tyristor-dimmer, ingår till 9W och 26W modellen. Till övriga modeller beställs driver separat. Alla versioner med 3000K och CRI82. E-nr Beskrivning Ljusflöde Optik Ytterdiameter Håltagning Infällnadsdjup Stella Swing 3W 350mA 280lm 36gr Ø52mm Ø44mm 43mm Stella Swing 6W 500mA 360lm 20gr Ø92mm Ø82mm 55mm Stella Swing 6W 500mA 360lm 38gr Ø92mm Ø82mm 55mm Stella Swing 9W inkl driver 600lm 30gr Ø92mm Ø82mm 70mm Stella Swing 9W inkl driver 600lm 60gr Ø92mm Ø82mm 70mm Stella Swing 18W 950lm 45gr Ø132mm Ø122mm 135mm Stella Swing 26W inkl driver 2400lm 55gr Ø132mm Ø122mm 135mm STELLA FIX IP44 En serie fasta downlights i olika effekter, spridningsvinklar och storlekar gjorda av vitlackerat gjutet aluminium. IP44-klassningen gör dem lämpliga även för våta utrymmen. Driver, som kan ljusregleras med tyristordimmer, ingår till 9W och 18W-modellerna. Till övriga beställs driver separat. Alla versioner med 3000K och CRI82. E-nr Beskrivning Ljusflöde Optik Ytterdiameter Håltagning Infällnadsdjup Stella Fix 3W 350mA gr Ø45mm Ø40mm 56mm Stella Fix 6W 500mA 360lm 38gr Ø92 mm Ø82mm 70mm Stella Fix 9W inkl driver 600lm 60gr Ø92 mm Ø82mm 90mm Stella Fix 18W inkl driver 1450lm 60gr Ø132 mm Ø122mm 135mm

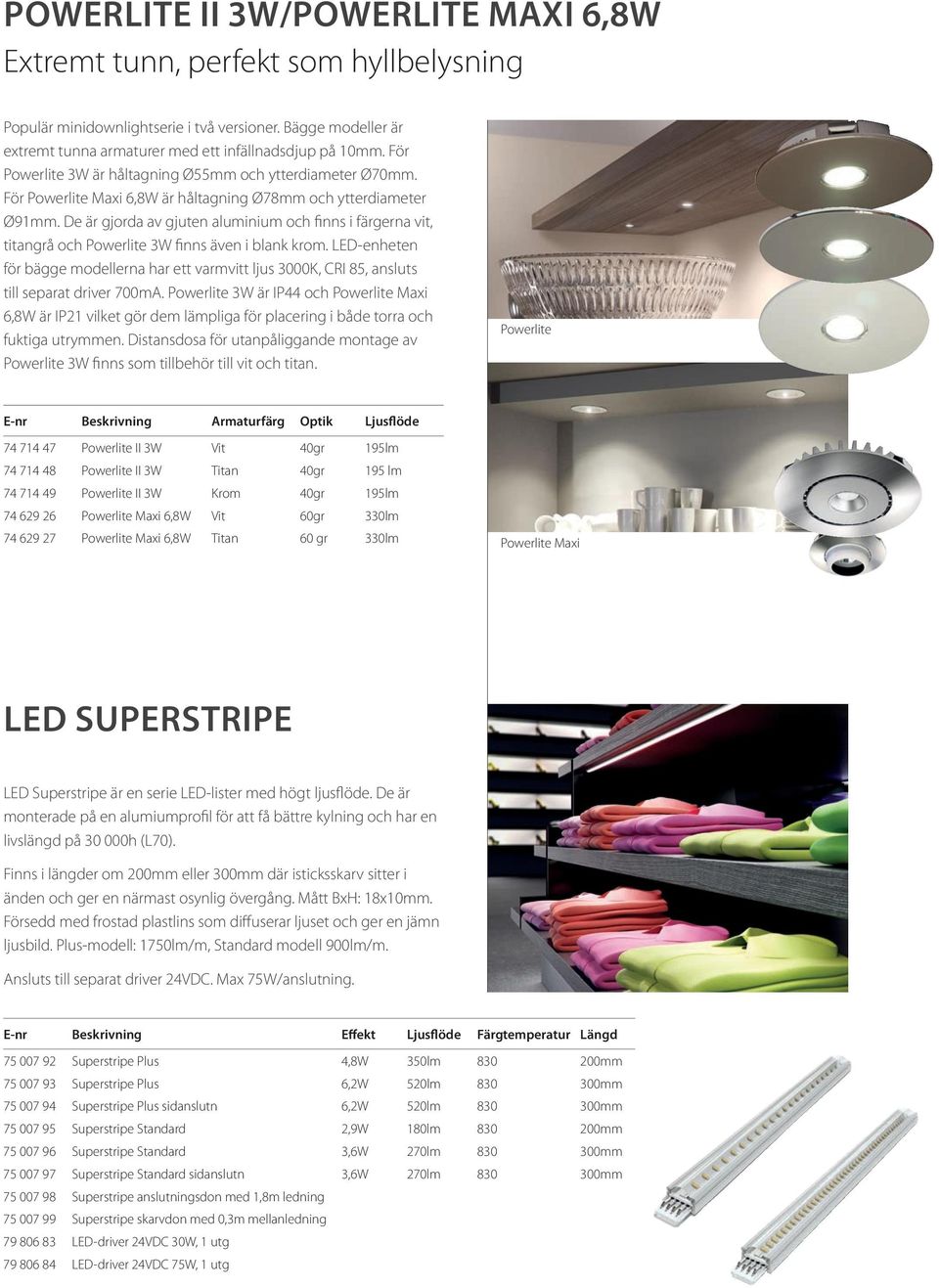

10 POWERLITE II 3W/POWERLITE MAXI 6,8W Extremt tunn, perfekt som hyllbelysning Populär minidownlightserie i två versioner. Bägge modeller är extremt tunna armaturer med ett infällnadsdjup på 10mm. För Powerlite 3W är håltagning Ø55mm och ytterdiameter Ø70mm. För Powerlite Maxi 6,8W är håltagning Ø78mm och ytterdiameter Ø91mm. De är gjorda av gjuten aluminium och finns i färgerna vit, titangrå och Powerlite 3W finns även i blank krom. LED-enheten för bägge modellerna har ett varmvitt ljus 3000K, CRI 85, ansluts till separat driver 700mA. Powerlite 3W är IP44 och Powerlite Maxi 6,8W är IP21 vilket gör dem lämpliga för placering i både torra och fuktiga utrymmen. Distansdosa för utanpåliggande montage av Powerlite 3W finns som tillbehör till vit och titan. Powerlite E-nr Beskrivning Armaturfärg Optik Ljusflöde Powerlite II 3W Vit 40gr 195lm Powerlite II 3W Titan 40gr 195 lm Powerlite II 3W Krom 40gr 195lm Powerlite Maxi 6,8W Vit 60gr 330lm Powerlite Maxi 6,8W Titan 60 gr 330lm Powerlite Maxi LED SUPERSTRIPE LED Superstripe är en serie LED-lister med högt ljusflöde. De är monterade på en alumiumprofil för att få bättre kylning och har en livslängd på h (L70). Finns i längder om 200mm eller 300mm där isticksskarv sitter i änden och ger en närmast osynlig övergång. Mått BxH: 18x10mm. Försedd med frostad plastlins som diffuserar ljuset och ger en jämn ljusbild. Plus-modell: 1750lm/m, Standard modell 900lm/m. Ansluts till separat driver 24VDC. Max 75W/anslutning. E-nr Beskrivning Effekt Ljusflöde Färgtemperatur Längd Superstripe Plus 4,8W 350lm mm Superstripe Plus 6,2W 520lm mm Superstripe Plus sidanslutn 6,2W 520lm mm Superstripe Standard 2,9W 180lm mm Superstripe Standard 3,6W 270lm mm Superstripe Standard sidanslutn 3,6W 270lm mm Superstripe anslutningsdon med 1,8m ledning Superstripe skarvdon med 0,3m mellanledning LED-driver 24VDC 30W, 1 utg LED-driver 24VDC 75W, 1 utg

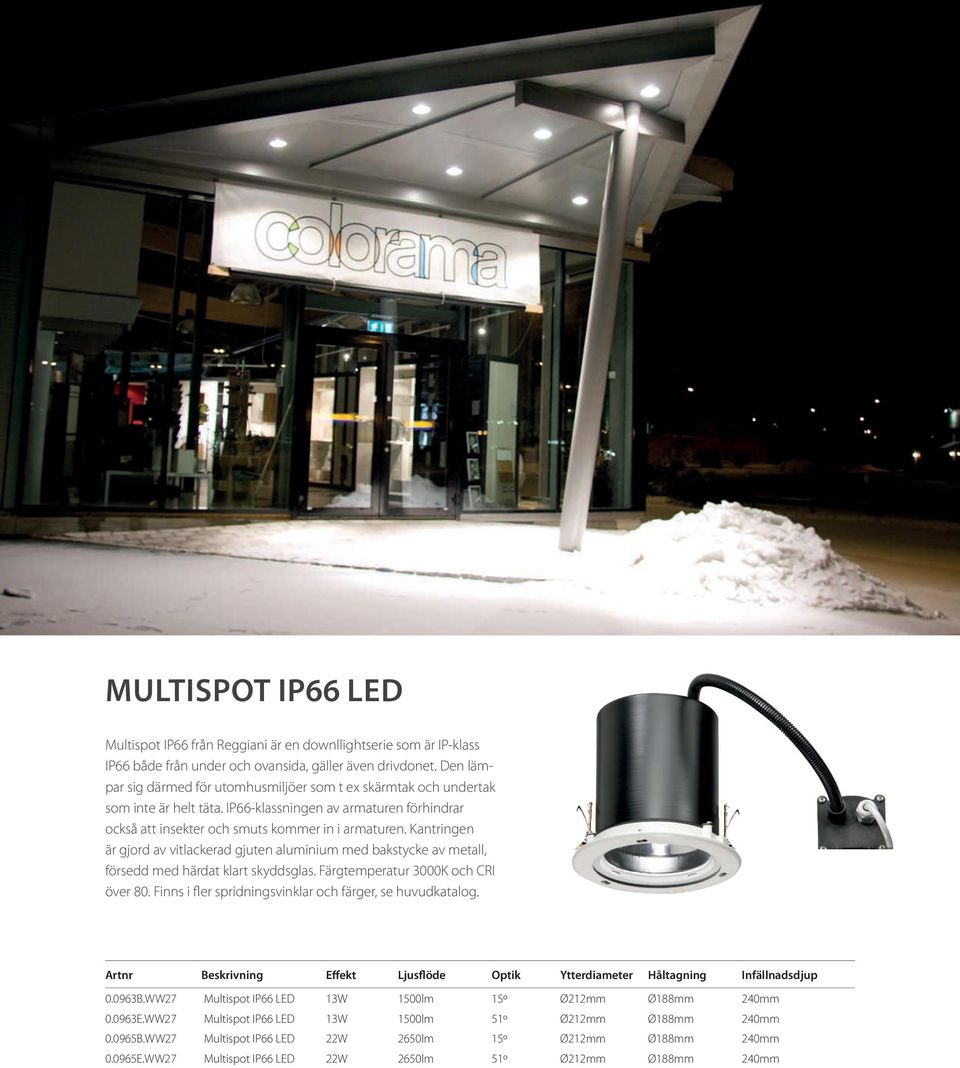

11 MULTISPOT IP66 LED Multispot IP66 från Reggiani är en downllightserie som är IP-klass IP66 både från under och ovansida, gäller även drivdonet. Den lämpar sig därmed för utomhusmiljöer som t ex skärmtak och undertak som inte är helt täta. IP66-klassningen av armaturen förhindrar också att insekter och smuts kommer in i armaturen. Kantringen är gjord av vitlackerad gjuten aluminium med bakstycke av metall, försedd med härdat klart skyddsglas. Färgtemperatur 3000K och CRI över 80. Finns i fler spridningsvinklar och färger, se huvudkatalog. Artnr Beskrivning Effekt Ljusflöde Optik Ytterdiameter Håltagning Infällnadsdjup B.WW27 Multispot IP66 LED 13W 1500lm 15º Ø212mm Ø188mm 240mm E.WW27 Multispot IP66 LED 13W 1500lm 51º Ø212mm Ø188mm 240mm B.WW27 Multispot IP66 LED 22W 2650lm 15º Ø212mm Ø188mm 240mm E.WW27 Multispot IP66 LED 22W 2650lm 51º Ø212mm Ø188mm 240mm

12 Kamic Light & Safety PS KAMIC Light & Safety, Box 278, KARLSTAD Tel: +46 (0)
