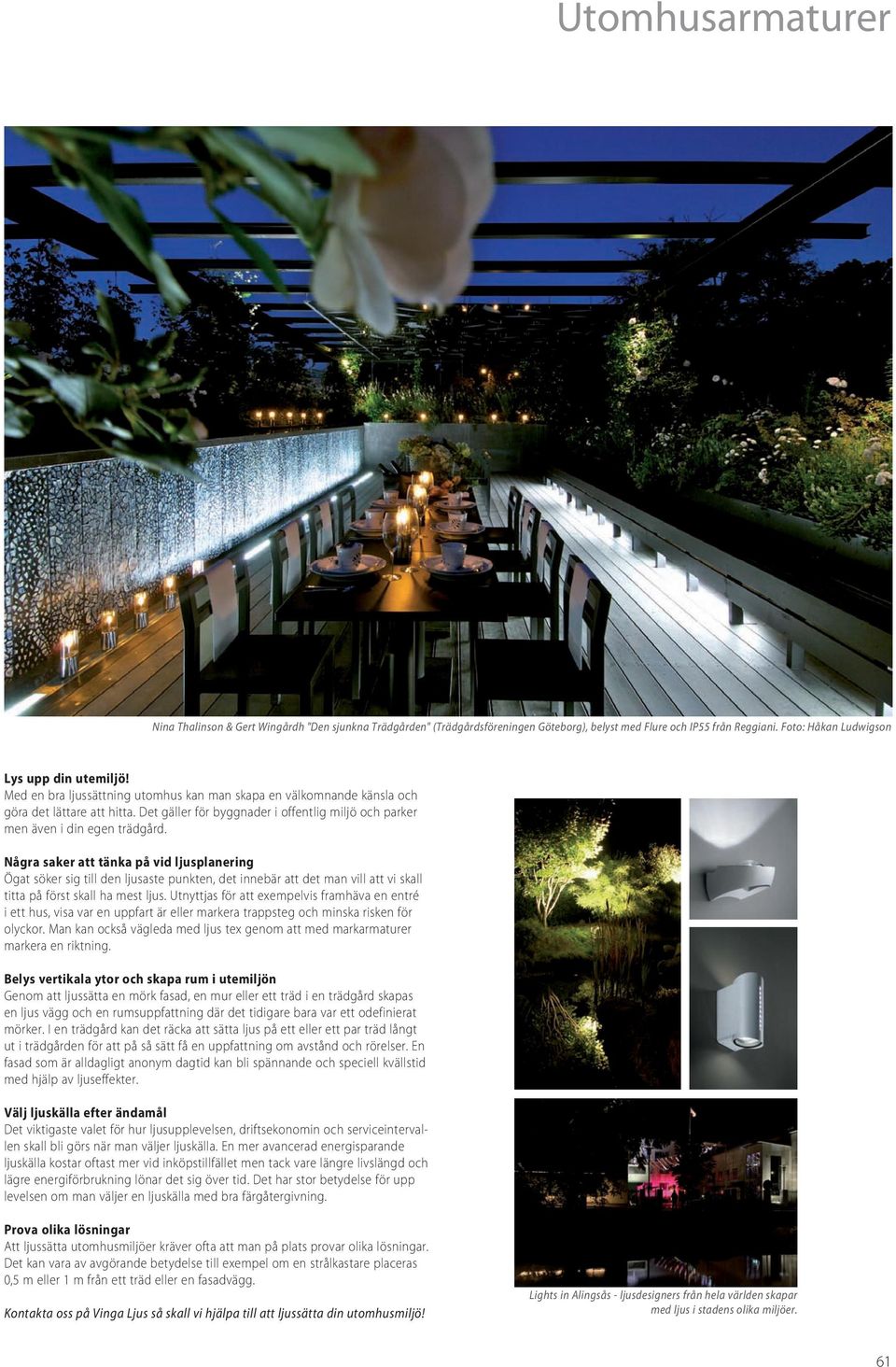

1 Utomhusarmaturer Nina Thalinson & Gert Wingårdh "Den sjunkna Trädgården" (Trädgårdsföreningen Göteborg), belyst med Flure och IP55 från Reggiani. Foto: Håkan Ludwigson Lys upp din utemiljö! Med en bra ljussättning utomhus kan man skapa en välkomnande känsla och göra det lättare att hitta. Det gäller för byggnader i offentlig miljö och parker men även i din egen trädgård. Några saker att tänka på vid ljusplanering Ögat söker sig till den ljusaste punkten, det innebär att det man vill att vi skall titta på först skall ha mest ljus. Utnyttjas för att exempelvis framhäva en entré i ett hus, visa var en uppfart är eller markera trappsteg och minska risken för olyckor. Man kan också vägleda med ljus tex genom att med markarmaturer markera en riktning. Belys vertikala ytor och skapa rum i utemiljön Genom att ljussätta en mörk fasad, en mur eller ett träd i en trädgård skapas en ljus vägg och en rumsuppfattning där det tidigare bara var ett odefinierat mörker. I en trädgård kan det räcka att sätta ljus på ett eller ett par träd långt ut i trädgården för att på så sätt få en uppfattning om avstånd och rörelser. En fasad som är alldagligt anonym dagtid kan bli spännande och speciell kvällstid med hjälp av ljuseffekter. Välj ljuskälla efter ändamål Det viktigaste valet för hur ljusupplevelsen, driftsekonomin och serviceintervallen skall bli görs när man väljer ljuskälla. En mer avancerad energisparande ljuskälla kostar oftast mer vid inköpstillfället men tack vare längre livslängd och lägre energiförbrukning lönar det sig över tid. Det har stor betydelse för upp levelsen om man väljer en ljuskälla med bra färgåtergivning. Prova olika lösningar Att ljussätta utomhusmiljöer kräver ofta att man på plats provar olika lösningar. Det kan vara av avgörande betydelse till exempel om en strålkastare placeras 0,5 m eller 1 m från ett träd eller en fasadvägg. Kontakta oss på Vinga Ljus så skall vi hjälpa till att ljussätta din utomhusmiljö! Lights in Alingsås - ljusdesigners från hela världen skapar med ljus i stadens olika miljöer. 61

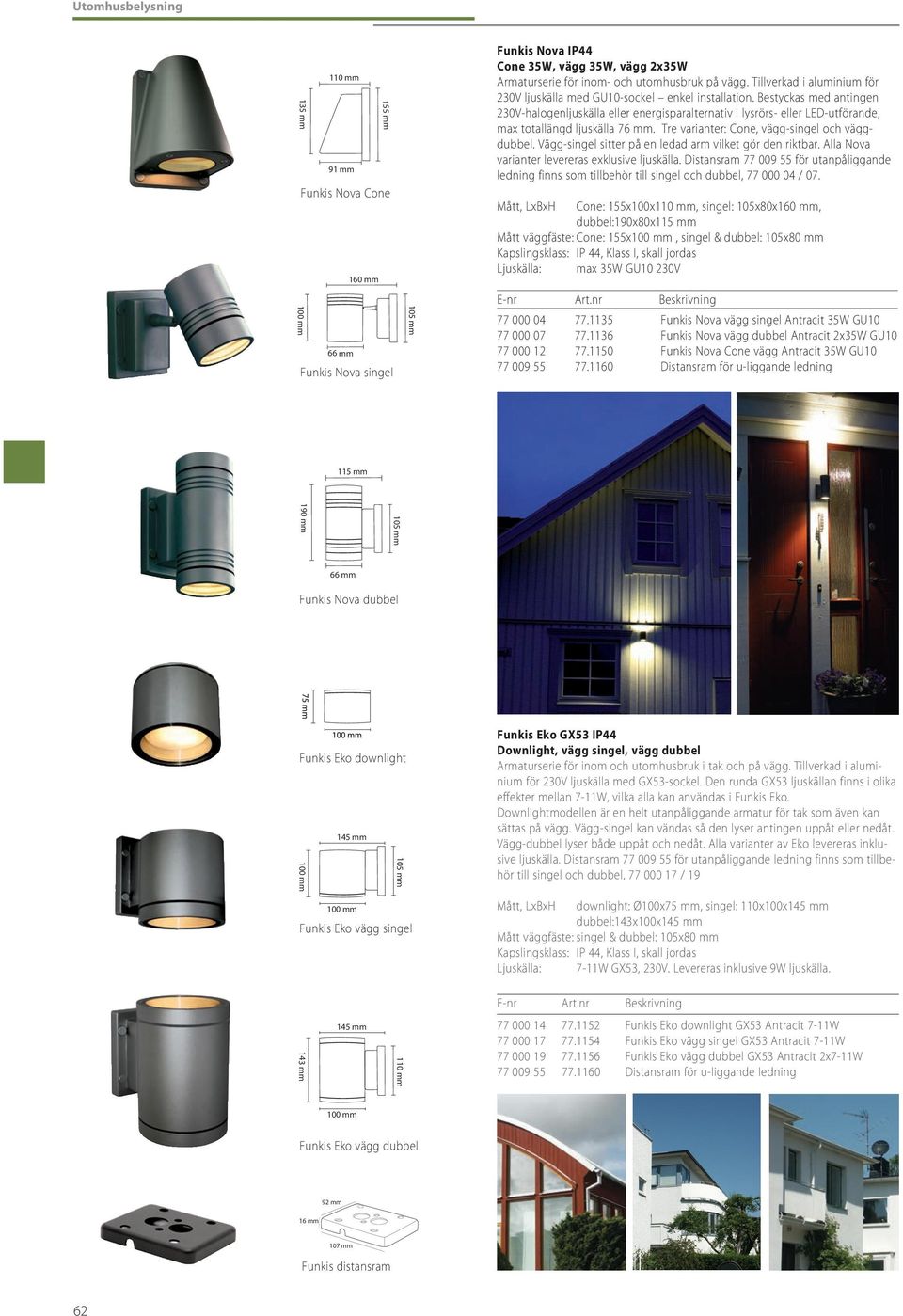

2 135 mm Funkis Nova Cone 100 mm 110 mm 91 mm 66 mm 160 mm Funkis Nova singel 105 mm Funkis Nova IP44 Cone 35W, vägg 35W, vägg 2x35W Armaturserie för inom- och utomhusbruk på vägg. Tillverkad i aluminium för 230V ljuskälla med GU10-sockel enkel installation. Bestyckas med antingen 230V-halogenljuskälla eller energisparalternativ i lysrörs- eller LED-utförande, max totallängd ljuskälla 76 mm. Tre varianter: Cone, vägg-singel och väggdubbel. Vägg-singel sitter på en ledad arm vilket gör den riktbar. Alla Nova varianter levereras exklusive ljuskälla. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel, / 07. Mått, LxBxH Cone: 155x100x110 mm, singel: 105x80x160 mm, dubbel:190x80x115 mm Mått väggfäste: Cone: 155x100 mm, singel & dubbel: 105x80 mm Kapslingsklass: IP 44, Klass I, skall jordas Ljuskälla: max 35W GU10 230V E-nr Art.nr Beskrivning Funkis Nova vägg singel Antracit 35W GU Funkis Nova vägg dubbel Antracit 2x35W GU Funkis Nova Cone vägg Antracit 35W GU Distansram för u-liggande ledning 115 mm 190 mm 105 mm 66 mm Funkis Nova dubbel Funkis Eko downlight 100 mm 145 mm 100 mm 155 mm 105 mm Funkis Eko vägg singel Funkis Eko GX53 IP44 Downlight, vägg singel, vägg dubbel Armaturserie för inom och utomhusbruk i tak och på vägg. Tillverkad i aluminium för 230V ljuskälla med GX53-sockel. Den runda GX53 ljuskällan finns i olika effekter mellan 7-11W, vilka alla kan användas i Funkis Eko. Downlightmodellen är en helt utanpåliggande armatur för tak som även kan sättas på vägg. Vägg-singel kan vändas så den lyser antingen uppåt eller nedåt. Vägg-dubbel lyser både uppåt och nedåt. Alla varianter av Eko levereras inklusive ljuskälla. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel, / 19 Mått, LxBxH downlight: Ø100x75 mm, singel: 110x100x145 mm dubbel:143x100x145 mm Mått väggfäste: singel & dubbel: 105x80 mm Kapslingsklass: IP 44, Klass I, skall jordas Ljuskälla: 7-11W GX53, 230V. Levereras inklusive 9W ljuskälla. E-nr Art.nr Beskrivning 143 mm 145 mm 110 mm Funkis Eko downlight GX53 Antracit 7-11W Funkis Eko vägg singel GX53 Antracit 7-11W Funkis Eko vägg dubbel GX53 Antracit 2x7-11W Distansram för u-liggande ledning 100 mm Funkis Eko vägg dubbel 92 mm 16 mm 107 mm Funkis distansram 62

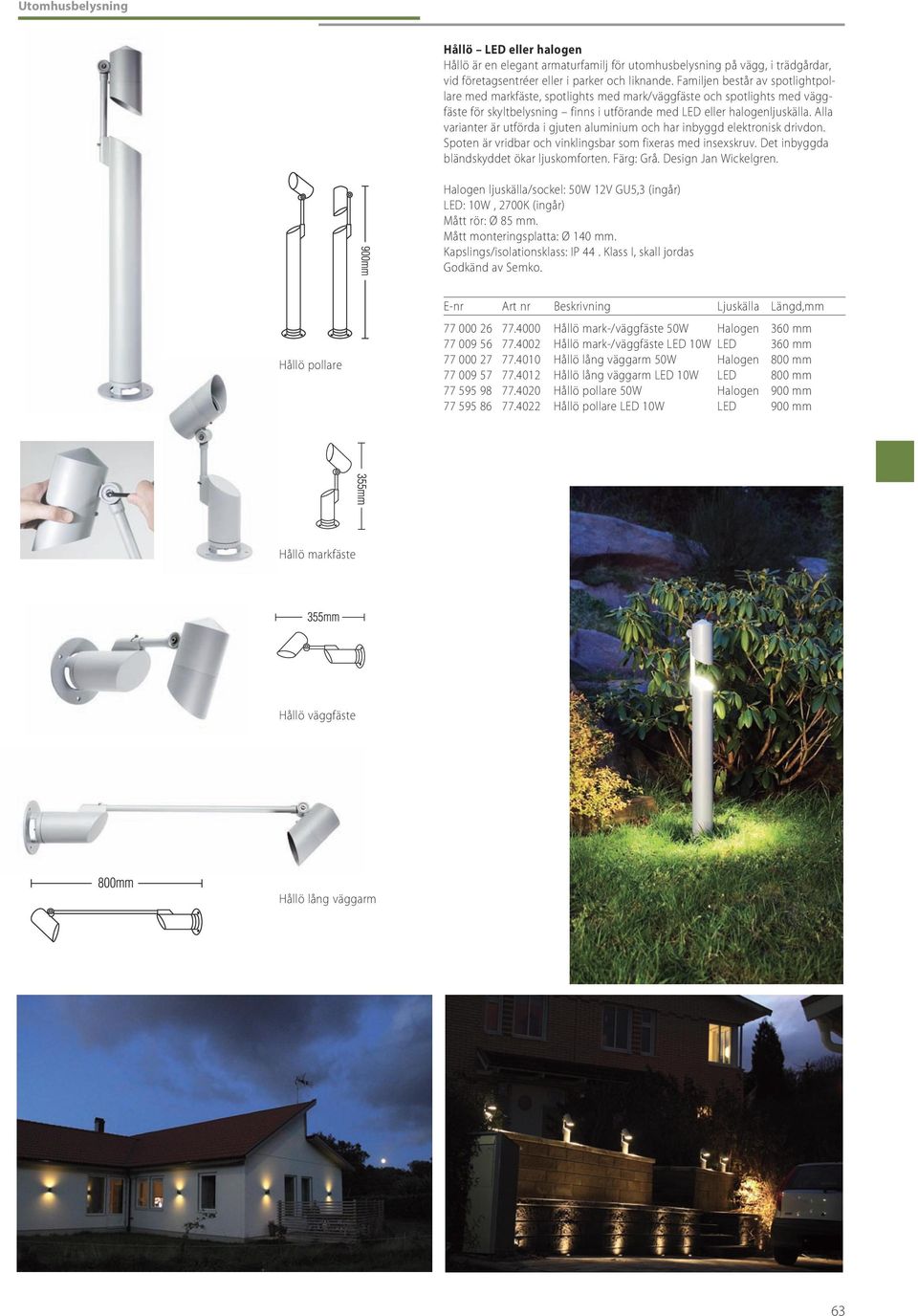

3 Hållö LED eller halogen Hållö är en elegant armaturfamilj för utomhusbelysning på vägg, i trädgårdar, vid företagsentréer eller i parker och liknande. Familjen består av spotlightpollare med markfäste, spotlights med mark/väggfäste och spotlights med väggfäste för skyltbelysning finns i utförande med LED eller halogenljuskälla. Alla varianter är utförda i gjuten aluminium och har inbyggd elektronisk drivdon. Spoten är vridbar och vinklingsbar som fixeras med insexskruv. Det inbyggda bländskyddet ökar ljuskomforten. Färg: Grå. Design Jan Wickelgren. Halogen ljuskälla/sockel: 50W 12V GU5,3 (ingår) LED: 10W, 2700K (ingår) Mått rör: Ø 85 mm. Mått monteringsplatta: Ø 140 mm. Kapslings/isolationsklass: IP 44. Klass I, skall jordas Godkänd av Semko. Hållö pollare E-nr Art nr Beskrivning Ljuskälla Längd,mm Hållö mark-/väggfäste 50W Halogen 360 mm Hållö mark-/väggfäste LED 10W LED 360 mm Hållö lång väggarm 50W Halogen 800 mm Hållö lång väggarm LED 10W LED 800 mm Hållö pollare 50W Halogen 900 mm Hållö pollare LED 10W LED 900 mm Hållö markfäste Hållö väggfäste Hållö lång väggarm 63

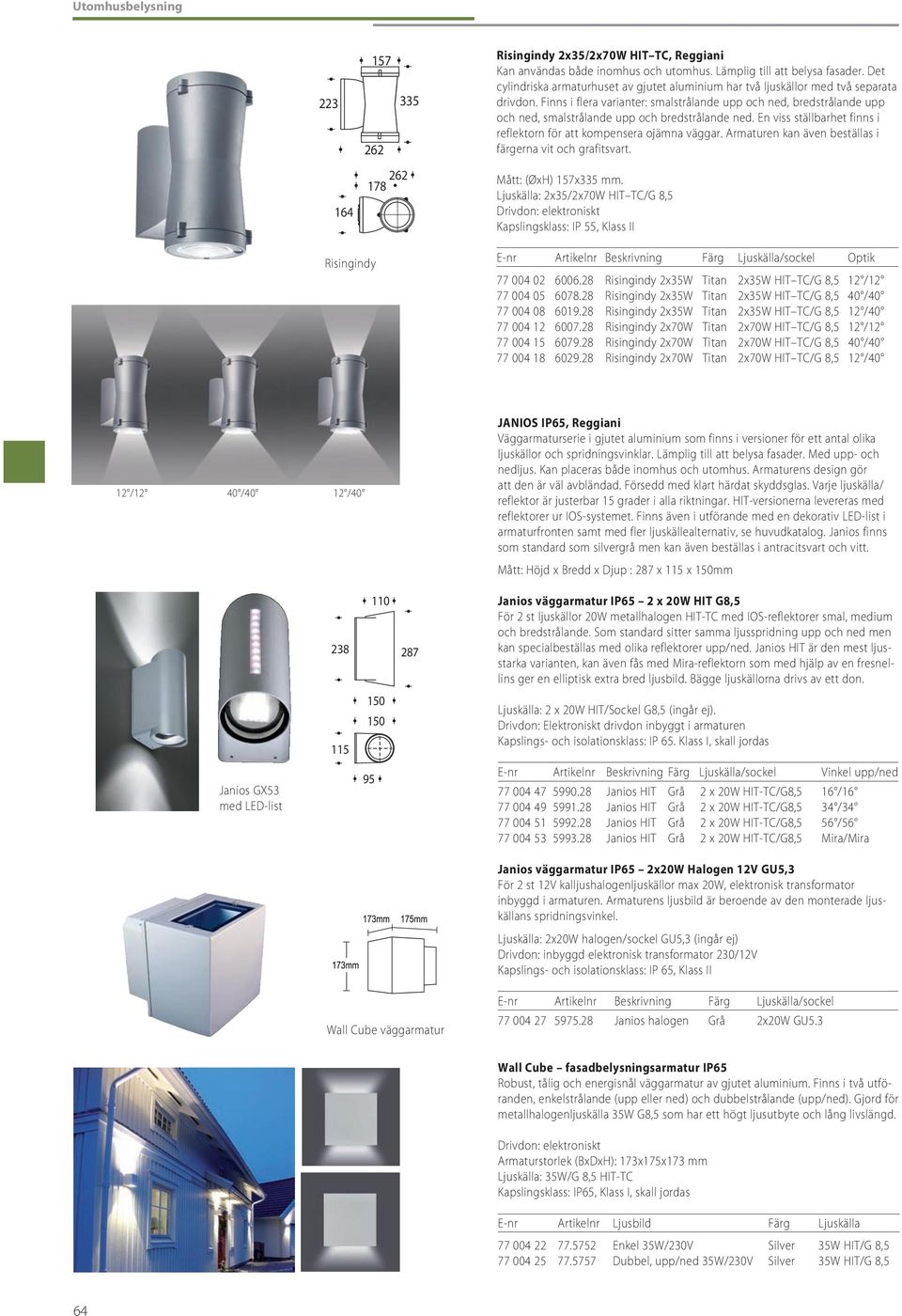

4 Risingindy 2x35/2x70W HIT TC, Reggiani Kan användas både inomhus och utomhus. Lämplig till att belysa fasader. Det cylindriska armaturhuset av gjutet aluminium har två ljuskällor med två separata drivdon. Finns i flera varianter: smalstrålande upp och ned, bredstrålande upp och ned, smalstrålande upp och bredstrålande ned. En viss ställbarhet finns i reflektorn för att kompensera ojämna väggar. Armaturen kan även beställas i färgerna vit och grafitsvart Mått: (ØxH) 157x335 mm. Ljuskälla: 2x35/2x70W HIT TC/G 8,5 Kapslingsklass: IP 55, Klass II Risingindy Risingindy 2x35W Titan 2x35W HIT TC/G 8,5 12 / Risingindy 2x35W Titan 2x35W HIT TC/G 8,5 40 / Risingindy 2x35W Titan 2x35W HIT TC/G 8,5 12 / Risingindy 2x70W Titan 2x70W HIT TC/G 8,5 12 / Risingindy 2x70W Titan 2x70W HIT TC/G 8,5 40 / Risingindy 2x70W Titan 2x70W HIT TC/G 8,5 12 /40 12 /12 40 /40 12 /40 JANIOS IP65, Reggiani Väggarmaturserie i gjutet aluminium som finns i versioner för ett antal olika ljuskällor och spridningsvinklar. Lämplig till att belysa fasader. Med upp- och nedljus. Kan placeras både inomhus och utomhus. Armaturens design gör att den är väl avbländad. Försedd med klart härdat skyddsglas. Varje ljuskälla/ reflektor är justerbar 15 grader i alla riktningar. HIT-versionerna levereras med reflektorer ur IOS-systemet. Finns även i utförande med en dekorativ LED-list i armaturfronten samt med fler ljuskällealternativ, se huvudkatalog. Janios finns som standard som silvergrå men kan även beställas i antracitsvart och vitt. Mått: Höjd x Bredd x Djup : 287 x 115 x 150mm Janios väggarmatur IP65 2 x 20W HIT G8,5 För 2 st ljuskällor 20W metallhalogen HIT-TC med IOS-reflektorer smal, medium och bredstrålande. Som standard sitter samma ljusspridning upp och ned men kan specialbeställas med olika reflektorer upp/ned. Janios HIT är den mest ljusstarka varianten, kan även fås med Mira-reflektorn som med hjälp av en fresnellins ger en elliptisk extra bred ljusbild. Bägge ljuskällorna drivs av ett don Ljuskälla: 2 x 20W HIT/Sockel G8,5 (ingår ej). Drivdon: Elektroniskt drivdon inbyggt i armaturen Kapslings- och isolationsklass: IP 65. Klass I, skall jordas Janios GX53 med LED-list 95 E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel Vinkel upp/ned Janios HIT Grå 2 x 20W HIT-TC/G8,5 16 / Janios HIT Grå 2 x 20W HIT-TC/G8,5 34 / Janios HIT Grå 2 x 20W HIT-TC/G8,5 56 / Janios HIT Grå 2 x 20W HIT-TC/G8,5 Mira/Mira Janios väggarmatur IP65 2x20W Halogen 12V GU5,3 För 2 st 12V kalljushalogenljuskällor max 20W, elektronisk transformator inbyggd i armaturen. Armaturens ljusbild är beroende av den monterade ljuskällans spridningsvinkel. Ljuskälla: 2x20W halogen/sockel GU5,3 (ingår ej) Drivdon: inbyggd elektronisk transformator 230/12V Kapslings- och isolationsklass: IP 65, Klass II Wall Cube väggarmatur E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel Janios halogen Grå 2x20W GU5.3 Wall Cube fasadbelysningsarmatur IP65 Robust, tålig och energisnål väggarmatur av gjutet aluminium. Finns i två utföranden, enkelstrålande (upp eller ned) och dubbelstrålande (upp/ned). Gjord för metallhalogenljuskälla 35W G8,5 som har ett högt ljusutbyte och lång livslängd. Armaturstorlek (BxDxH): 173x175x173 mm Ljuskälla: 35W/G 8,5 HIT-TC Kapslingsklass: IP65, Klass I, skall jordas E-nr Artikelnr Ljusbild Färg Ljuskälla Enkel 35W/230V Silver 35W HIT/G 8, Dubbel, upp/ned 35W/230V Silver 35W HIT/G 8,5 64

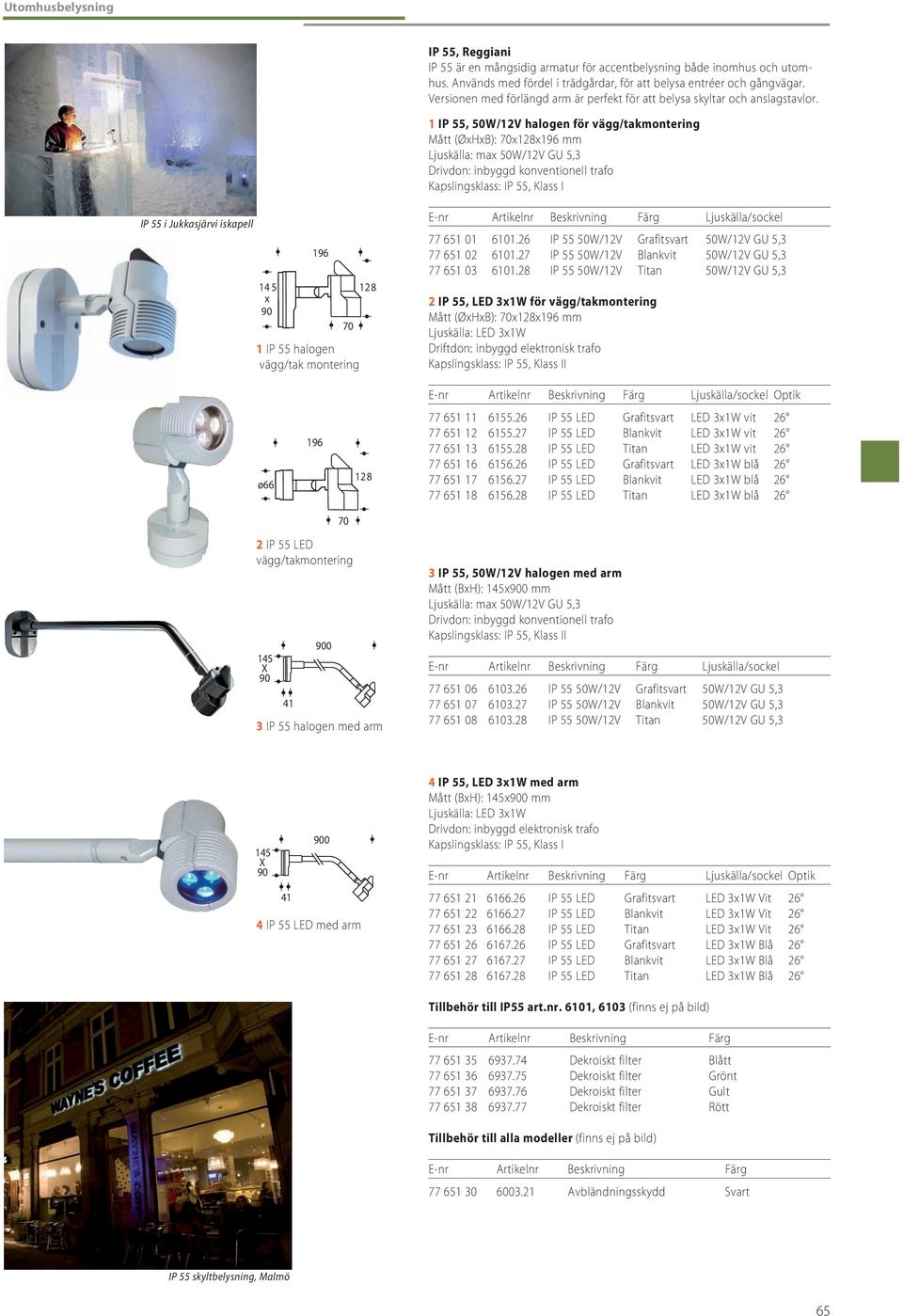

5 IP 55, Reggiani IP 55 är en mångsidig armatur för accentbelysning både inomhus och utomhus. Används med fördel i trädgårdar, för att belysa entréer och gångvägar. Versionen med förlängd arm är perfekt för att belysa skyltar och anslagstavlor. 1 IP 55, 50W/12V halogen för vägg/takmontering Mått (ØxHxB): 70x128x196 mm Ljuskälla: max 50W/12V GU 5,3 Drivdon: inbyggd konventionell trafo Kapslingsklass: IP 55, Klass I IP 55 i Jukkasjärvi iskapell x IP 55 halogen vägg/tak montering E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel IP 55 50W/12V Grafitsvart 50W/12V GU 5, IP 55 50W/12V Blankvit 50W/12V GU 5, IP 55 50W/12V Titan 50W/12V GU 5,3 2 IP 55, LED 3x1W för vägg/takmontering Mått (ØxHxB): 70x128x196 mm Ljuskälla: LED 3x1W Driftdon: inbyggd elektronisk trafo Kapslingsklass: IP 55, Klass II IP 55 LED Grafitsvart LED 3x1W vit IP 55 LED Blankvit LED 3x1W vit IP 55 LED Titan LED 3x1W vit IP 55 LED Grafitsvart LED 3x1W blå IP 55 LED Blankvit LED 3x1W blå IP 55 LED Titan LED 3x1W blå 26 ø IP 55 LED vägg/takmontering 145 X IP 55 halogen med arm 3 IP 55, 50W/12V halogen med arm Mått (BxH): 145x900 mm Ljuskälla: max 50W/12V GU 5,3 Drivdon: inbyggd konventionell trafo Kapslingsklass: IP 55, Klass II E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel IP 55 50W/12V Grafitsvart 50W/12V GU 5, IP 55 50W/12V Blankvit 50W/12V GU 5, IP 55 50W/12V Titan 50W/12V GU 5,3 145 X IP 55 LED med arm 4 IP 55, LED 3x1W med arm Mått (BxH): 145x900 mm Ljuskälla: LED 3x1W Drivdon: inbyggd elektronisk trafo Kapslingsklass: IP 55, Klass I IP 55 LED Grafitsvart LED 3x1W Vit IP 55 LED Blankvit LED 3x1W Vit IP 55 LED Titan LED 3x1W Vit IP 55 LED Grafitsvart LED 3x1W Blå IP 55 LED Blankvit LED 3x1W Blå IP 55 LED Titan LED 3x1W Blå 26 Tillbehör till IP55 art.nr. 6101, 6103 (finns ej på bild) E-nr Artikelnr Beskrivning Färg Dekroiskt filter Blått Dekroiskt filter Grönt Dekroiskt filter Gult Dekroiskt filter Rött Tillbehör till alla modeller (finns ej på bild) E-nr Artikelnr Beskrivning Färg Avbländningsskydd Svart IP 55 skyltbelysning, Malmö 65

6 RIOS, Reggiani Rios är en serie utomhusspotlights med små mått. Finns i olika storlekar. Passande användningsområden är belysning av såväl parker och trädgårdar som punktbelysning av stora träd, skyltar och gångvägar. Armaturen har en väl skyddad reflektor som gör den lämplig att placera i känsliga och utsatta områden. Armaturhus i gjutet aluminium, klart skyddsglas och aluminiumreflektor. Ingår i IOS systemet med utbytbara reflektorer (gäller ej armatur med halogenljuskälla). Finns i grå som standard men kan beställas i färgerna vit och grafitsvart. Den sjunkna Trädgården Nina Thalinsson & Gert Wingårdh, Trädgårdsföreningen Göteborg 2008, foto Håkan Ludwigson ø 156 ø Rios halogen tak/väggmontering Rios 50W/12V för tak/väggmontering Ingår ej i IOS systemet. Mått: (ØxH) 86x219 mm Ljuskälla: max 50W/12V/GU 5,3 Drivdon: inbyggd elektronisk trafo Kapslingsklass: IP 66, Klass II E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel Rios 50W/12V Titan 50W/12V GU 5,3 ø Rios 50W/12V med arm Ingår ej i IOS systemet. Mått: (ØxHxB) 86x156x621 mm Ljuskälla: max 50W/12V/GU 5,3 Drivdon: inbyggd elektronisk trafo Kapslingsklass: IP 55, Klass II 55 Rios halogen med arm ø86 E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel Rios 50W/12V Titan 50W/12V GU 5,3 ø ø 137 Rios HIT-TC Rios 35/70W HIT TC, för vägg/takmontering Ingår i IOS systemet. Mått: (ØxH) 137x255 mm Ljuskälla: 35/70W HIT TC/G 8,5 Drivdon: inbyggd elektronisk trafo Kapslingsklass: IP 66, Klass II Rios 35W Titan 35W HIT TC/G 8, Rios 35W Titan 35W HIT TC/G 8, Rios 35W Titan 35W HIT TC/G 8, Rios 70W Titan 70W HIT TC/G 8, Rios 70W Titan 70W HIT TC/G 8, Rios 70W Titan 70W HIT TC/G 8,5 58 Tillbehör till (ovan), (se nästa sida). IOS reflektorer (finns ej på bild) E-nr Artikelnr Beskrivning Optik IOS reflektor IOS eflektor IOS reflektor 56 66

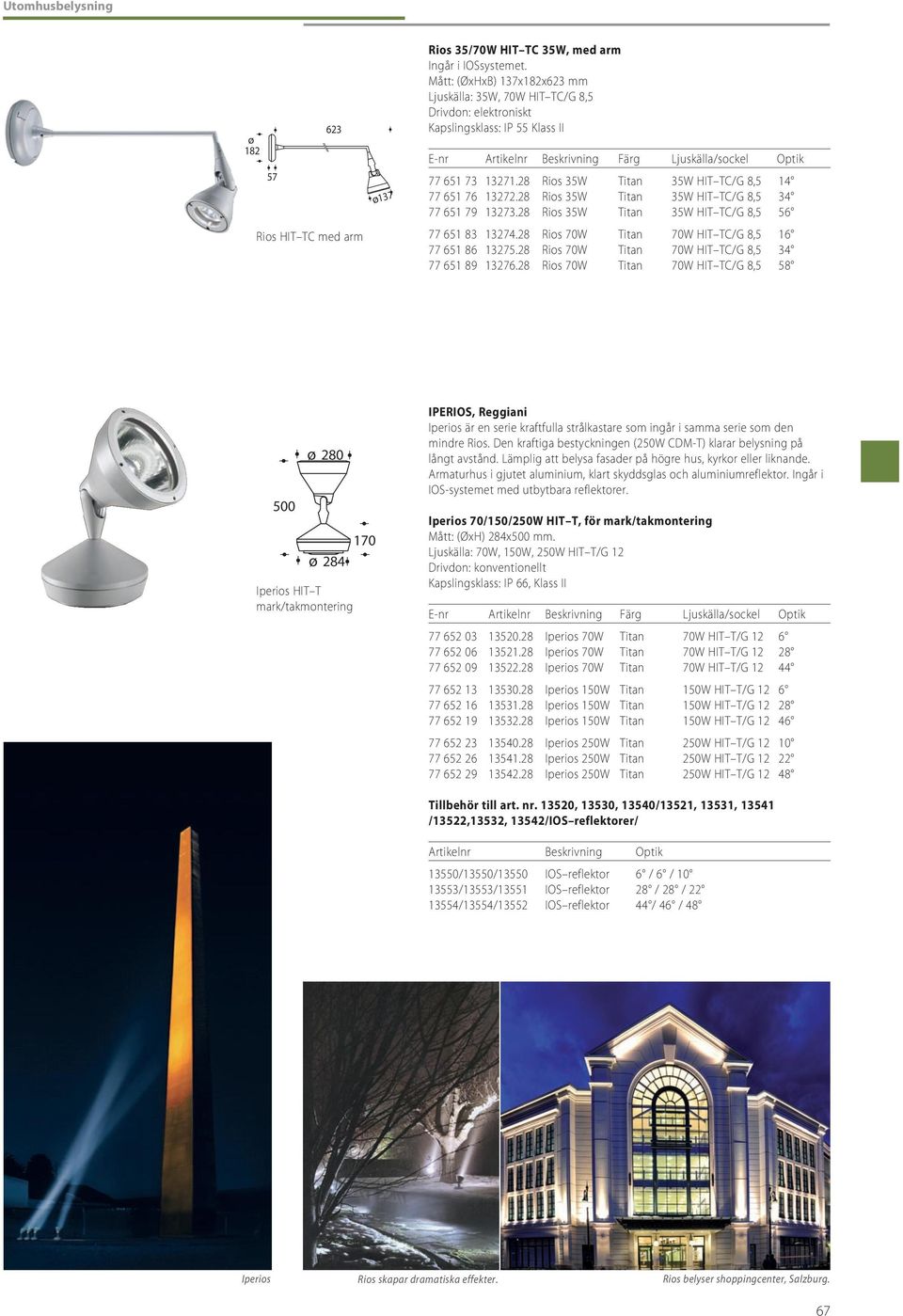

7 ø Rios HIT TC med arm ø 137 Rios 35/70W HIT TC 35W, med arm Ingår i IOSsystemet. Mått: (ØxHxB) 137x182x623 mm Ljuskälla: 35W, 70W HIT TC/G 8,5 Kapslingsklass: IP 55 Klass II Rios 35W Titan 35W HIT TC/G 8, Rios 35W Titan 35W HIT TC/G 8, Rios 35W Titan 35W HIT TC/G 8, Rios 70W Titan 70W HIT TC/G 8, Rios 70W Titan 70W HIT TC/G 8, Rios 70W Titan 70W HIT TC/G 8, ø 280 ø 284 Iperios HIT T mark/takmontering 170 IPERIOS, Reggiani Iperios är en serie kraftfulla strålkastare som ingår i samma serie som den mindre Rios. Den kraftiga bestyckningen (250W CDM-T) klarar belysning på långt avstånd. Lämplig att belysa fasader på högre hus, kyrkor eller liknande. Armaturhus i gjutet aluminium, klart skyddsglas och aluminiumreflektor. Ingår i IOS-systemet med utbytbara reflektorer. Iperios 70/150/250W HIT T, för mark/takmontering Mått: (ØxH) 284x500 mm. Ljuskälla: 70W, 150W, 250W HIT T/G 12 Kapslingsklass: IP 66, Klass II Iperios 70W Titan 70W HIT T/G Iperios 70W Titan 70W HIT T/G Iperios 70W Titan 70W HIT T/G Iperios 150W Titan 150W HIT T/G Iperios 150W Titan 150W HIT T/G Iperios 150W Titan 150W HIT T/G Iperios 250W Titan 250W HIT T/G Iperios 250W Titan 250W HIT T/G Iperios 250W Titan 250W HIT T/G Tillbehör till art. nr , 13530, 13540/13521, 13531, /13522,13532, 13542/IOS reflektorer/ Artikelnr Beskrivning Optik 13550/13550/13550 IOS reflektor 6 / 6 / /13553/13551 IOS reflektor 28 / 28 / /13554/13552 IOS reflektor 44 / 46 / 48 Iperios Rios skapar dramatiska effekter. Rios belyser shoppingcenter, Salzburg. 67

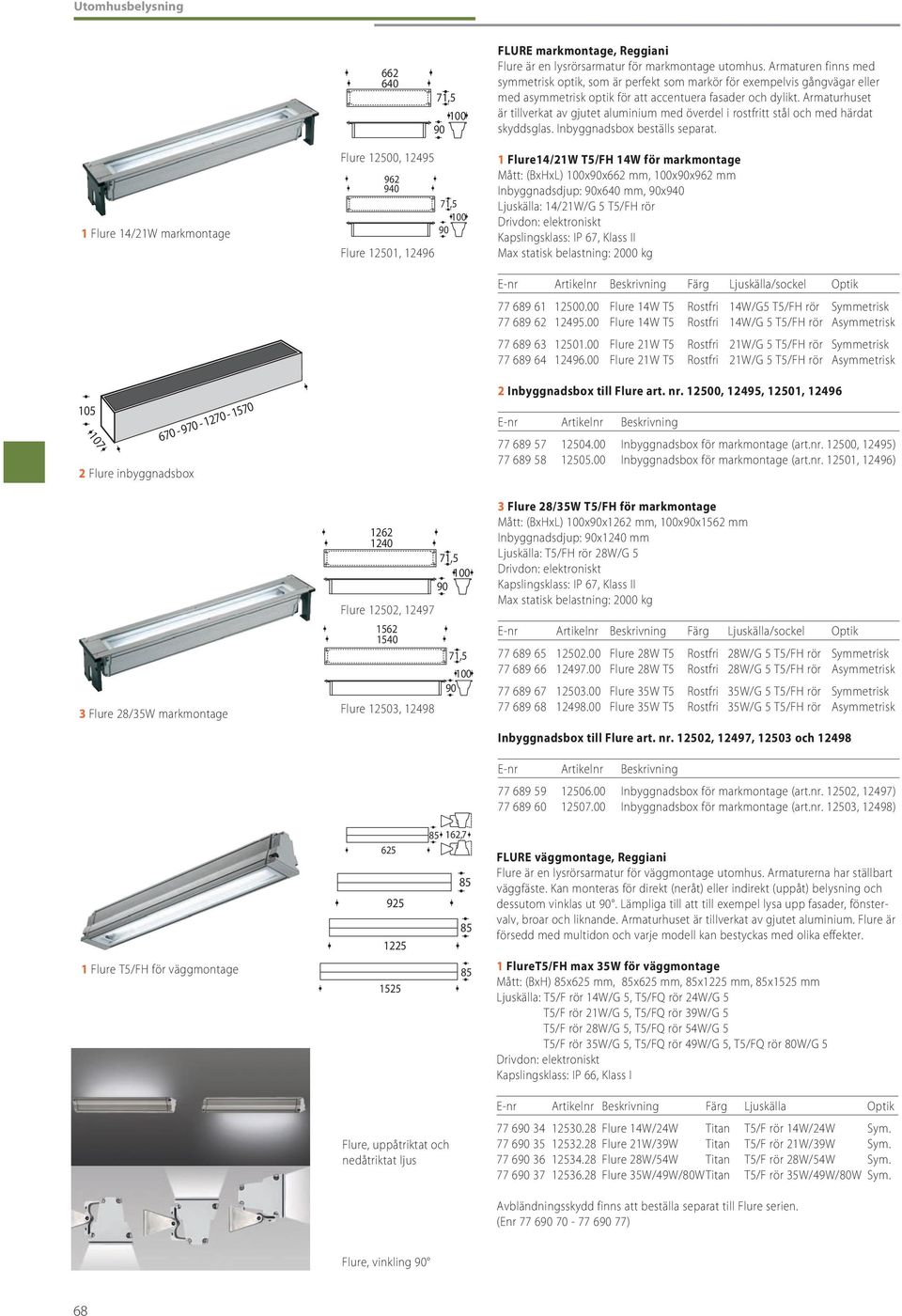

8 , FLURE markmontage, Reggiani Flure är en lysrörsarmatur för markmontage utomhus. Armaturen finns med symmetrisk optik, som är perfekt som markör för exempelvis gångvägar eller med asymmetrisk optik för att accentuera fasader och dylikt. Armaturhuset är tillverkat av gjutet aluminium med överdel i rostfritt stål och med härdat skyddsglas. Inbyggnadsbox beställs separat. 1 Flure 14/21W markmontage Flure inbyggnadsbox 3 Flure 28/35W markmontage Flure 12500, , Flure 12501, Flure 12502, Flure 12503, , , Flure14/21W T5/FH 14W för markmontage Mått: (BxHxL) 100x90x662 mm, 100x90x962 mm Inbyggnadsdjup: 90x640 mm, 90x940 Ljuskälla: 14/21W/G 5 T5/FH rör Kapslingsklass: IP 67, Klass II Max statisk belastning: 2000 kg Flure 14W T5 Rostfri 14W/G5 T5/FH rör Symmetrisk Flure 14W T5 Rostfri 14W/G 5 T5/FH rör Asymmetrisk Flure 21W T5 Rostfri 21W/G 5 T5/FH rör Symmetrisk Flure 21W T5 Rostfri 21W/G 5 T5/FH rör Asymmetrisk 2 Inbyggnadsbox till Flure art. nr , 12495, 12501, E-nr Artikelnr Beskrivning Inbyggnadsbox för markmontage (art.nr , 12495) Inbyggnadsbox för markmontage (art.nr , 12496) 3 Flure 28/35W T5/FH för markmontage Mått: (BxHxL) 100x90x1262 mm, 100x90x1562 mm Inbyggnadsdjup: 90x1240 mm Ljuskälla: T5/FH rör 28W/G 5 Kapslingsklass: IP 67, Klass II Max statisk belastning: 2000 kg Flure 28W T5 Rostfri 28W/G 5 T5/FH rör Symmetrisk Flure 28W T5 Rostfri 28W/G 5 T5/FH rör Asymmetrisk Flure 35W T5 Rostfri 35W/G 5 T5/FH rör Symmetrisk Flure 35W T5 Rostfri 35W/G 5 T5/FH rör Asymmetrisk Inbyggnadsbox till Flure art. nr , 12497, och E-nr Artikelnr Beskrivning Inbyggnadsbox för markmontage (art.nr , 12497) Inbyggnadsbox för markmontage (art.nr , 12498) 1 Flure T5/FH för väggmontage , FLURE väggmontage, Reggiani Flure är en lysrörsarmatur för väggmontage utomhus. Armaturerna har ställbart väggfäste. Kan monteras för direkt (neråt) eller indirekt (uppåt) belysning och dessutom vinklas ut 90. Lämpliga till att till exempel lysa upp fasader, fönstervalv, broar och liknande. Armaturhuset är tillverkat av gjutet aluminium. Flure är försedd med multidon och varje modell kan bestyckas med olika effekter. 1 FlureT5/FH max 35W för väggmontage Mått: (BxH) 85x625 mm, 85x625 mm, 85x1225 mm, 85x1525 mm Ljuskälla: T5/F rör 14W/G 5, T5/FQ rör 24W/G 5 T5/F rör 21W/G 5, T5/FQ rör 39W/G 5 T5/F rör 28W/G 5, T5/FQ rör 54W/G 5 T5/F rör 35W/G 5, T5/FQ rör 49W/G 5, T5/FQ rör 80W/G 5 Kapslingsklass: IP 66, Klass I Flure, uppåtriktat och nedåtriktat ljus E-nr Artikelnr Beskrivning Färg Ljuskälla Optik Flure 14W/24W Titan T5/F rör 14W/24W Sym Flure 21W/39W Titan T5/F rör 21W/39W Sym Flure 28W/54W Titan T5/F rör 28W/54W Sym Flure 35W/49W/80W Titan T5/F rör 35W/49W/80W Sym. Avbländningsskydd finns att beställa separat till Flure serien. (Enr ) Flure, vinkling 90 68

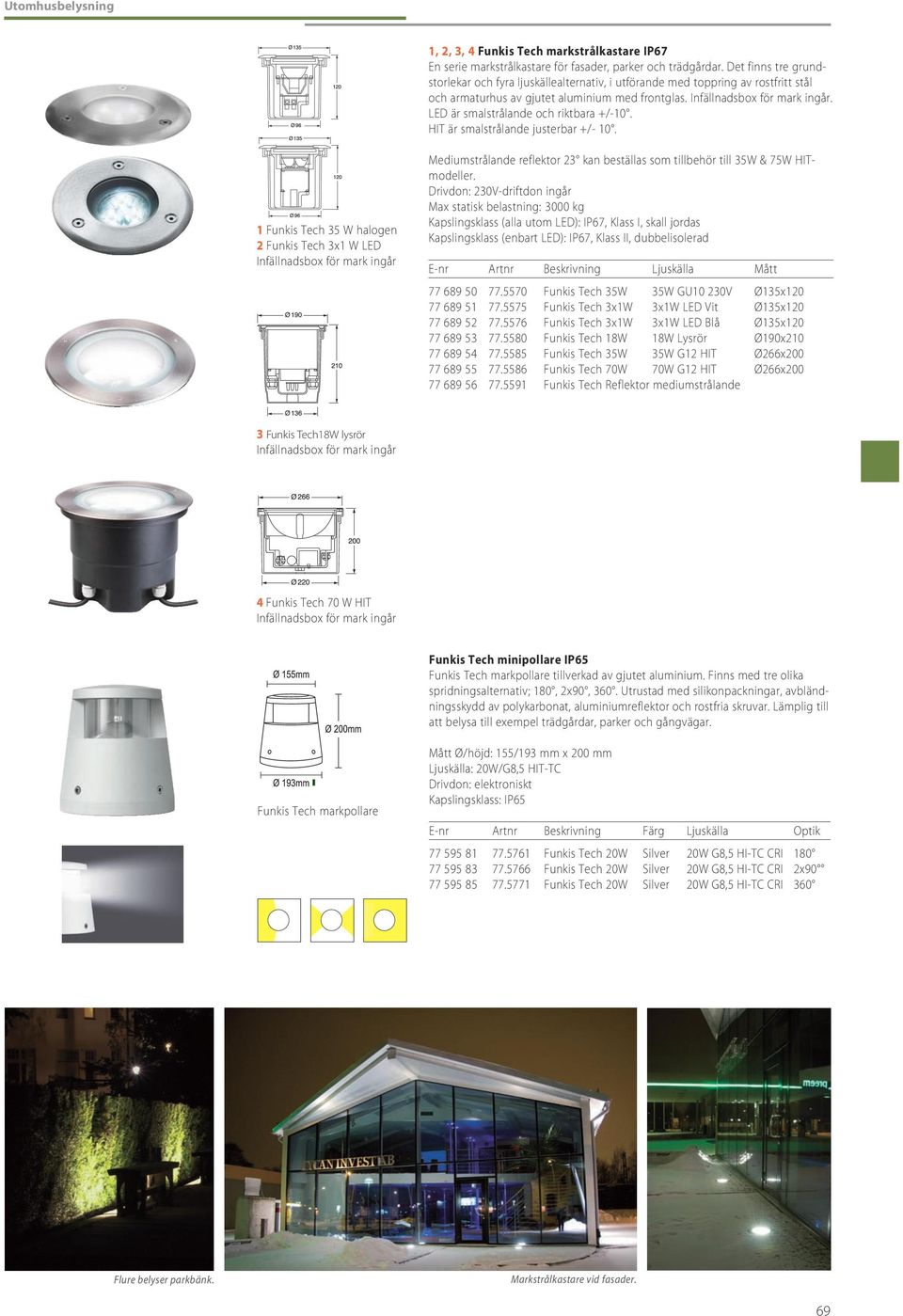

9 1, 2, 3, 4 Funkis Tech markstrålkastare IP67 En serie markstrålkastare för fasader, parker och trädgårdar. Det finns tre grundstorlekar och fyra ljuskällealternativ, i utförande med toppring av rostfritt stål och armaturhus av gjutet aluminium med frontglas. Infällnadsbox för mark ingår. LED är smalstrålande och riktbara +/-10. HIT är smalstrålande justerbar +/ Funkis Tech 35 W halogen 2 Funkis Tech 3x1 W LED Infällnadsbox för mark ingår Mediumstrålande reflektor 23 kan beställas som tillbehör till 35W & 75W HITmodeller. Drivdon: 230V-driftdon ingår Max statisk belastning: 3000 kg Kapslingsklass (alla utom LED): IP67, Klass I, skall jordas Kapslingsklass (enbart LED): IP67, Klass II, dubbelisolerad E-nr Artnr Beskrivning Ljuskälla Mått Funkis Tech 35W 35W GU10 230V Ø135x Funkis Tech 3x1W 3x1W LED Vit Ø135x Funkis Tech 3x1W 3x1W LED Blå Ø135x Funkis Tech 18W 18W Lysrör Ø190x Funkis Tech 35W 35W G12 HIT Ø266x Funkis Tech 70W 70W G12 HIT Ø266x Funkis Tech Reflektor mediumstrålande 3 Funkis Tech18W lysrör Infällnadsbox för mark ingår 4 Funkis Tech 70 W HIT Infällnadsbox för mark ingår Funkis Tech minipollare IP65 Funkis Tech markpollare tillverkad av gjutet aluminium. Finns med tre olika spridningsalternativ; 180, 2x90, 360. Utrustad med silikonpackningar, avbländningsskydd av polykarbonat, aluminiumreflektor och rostfria skruvar. Lämplig till att belysa till exempel trädgårdar, parker och gångvägar. Funkis Tech markpollare Mått Ø/höjd: 155/193 mm x 200 mm Ljuskälla: 20W/G8,5 HIT-TC Kapslingsklass: IP65 E-nr Artnr Beskrivning Färg Ljuskälla Optik Funkis Tech 20W Silver 20W G8,5 HI-TC CRI Funkis Tech 20W Silver 20W G8,5 HI-TC CRI 2x Funkis Tech 20W Silver 20W G8,5 HI-TC CRI 360 Flure belyser parkbänk. Markstrålkastare vid fasader. 69

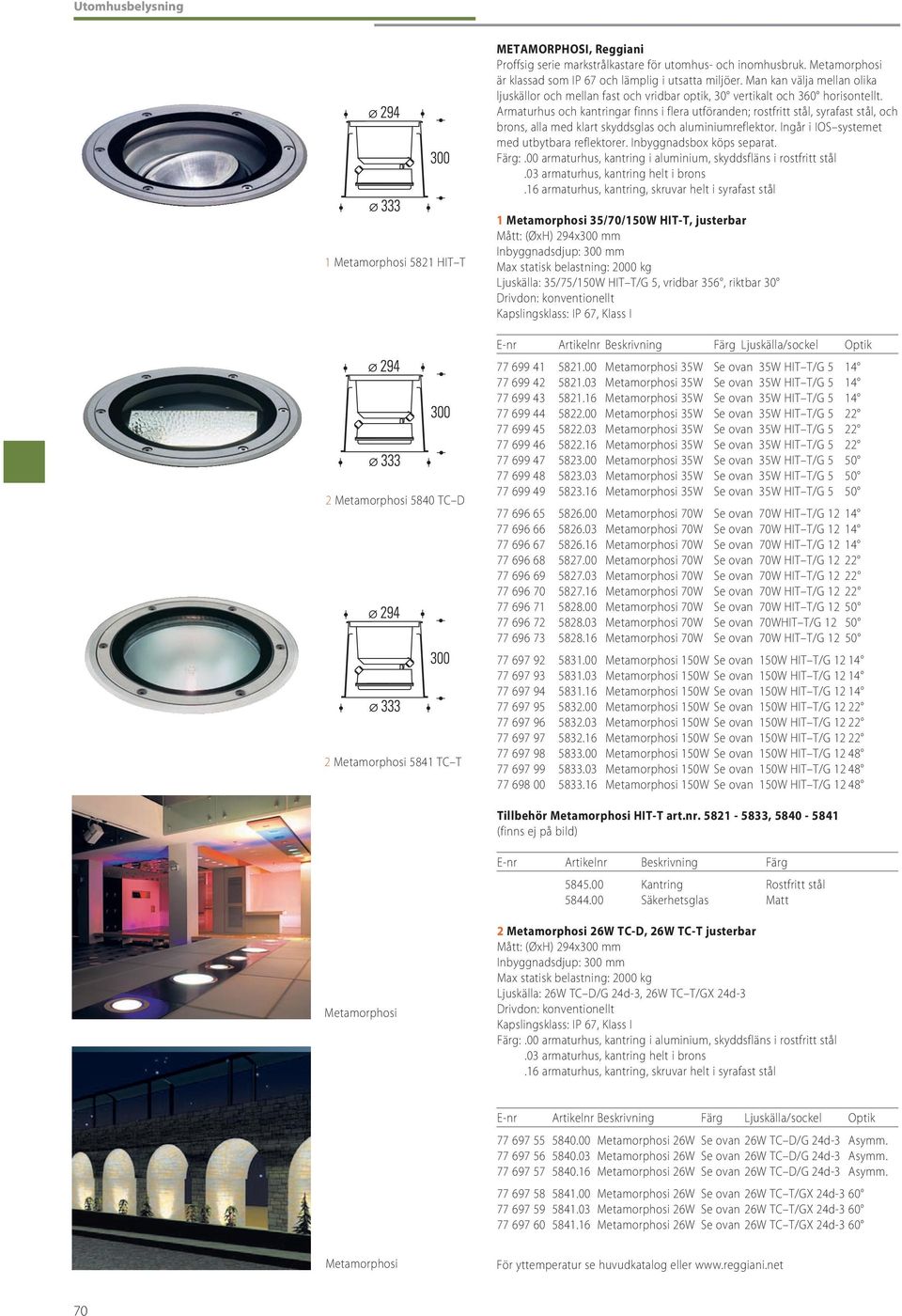

10 METAMORPHOSI, Reggiani Proffsig serie markstrålkastare för utomhus- och inomhusbruk. Metamorphosi är klassad som IP 67 och lämplig i utsatta miljöer. Man kan välja mellan olika ljuskällor och mellan fast och vridbar optik, 30 vertikalt och 360 horisontellt. Armaturhus och kantringar finns i flera utföranden; rostfritt stål, syrafast stål, och brons, alla med klart skyddsglas och aluminiumreflektor. Ingår i IOS systemet med utbytbara reflektorer. Inbyggnadsbox köps separat. Färg:.00 armaturhus, kantring i aluminium, skyddsfläns i rostfritt stål.03 armaturhus, kantring helt i brons.16 armaturhus, kantring, skruvar helt i syrafast stål 1 Metamorphosi 5821 HIT T 2 Metamorphosi 5840 TC D 2 Metamorphosi 5841 TC T 1 Metamorphosi 35/70/150W HIT-T, justerbar Mått: (ØxH) 294x300 mm Inbyggnadsdjup: 300 mm Max statisk belastning: 2000 kg Ljuskälla: 35/75/150W HIT T/G 5, vridbar 356, riktbar 30 Kapslingsklass: IP 67, Klass I Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 35W Se ovan 35W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 70W Se ovan 70WHIT T/G Metamorphosi 70W Se ovan 70W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Metamorphosi 150W Se ovan 150W HIT T/G Tillbehör Metamorphosi HIT-T art.nr , (finns ej på bild) E-nr Artikelnr Beskrivning Färg Kantring Rostfritt stål Säkerhetsglas Matt Metamorphosi 2 Metamorphosi 26W TC-D, 26W TC-T justerbar Mått: (ØxH) 294x300 mm Inbyggnadsdjup: 300 mm Max statisk belastning: 2000 kg Ljuskälla: 26W TC D/G 24d-3, 26W TC T/GX 24d-3 Kapslingsklass: IP 67, Klass I Färg:.00 armaturhus, kantring i aluminium, skyddsfläns i rostfritt stål.03 armaturhus, kantring helt i brons.16 armaturhus, kantring, skruvar helt i syrafast stål Metamorphosi 26W Se ovan 26W TC D/G 24d-3 Asymm Metamorphosi 26W Se ovan 26W TC D/G 24d-3 Asymm Metamorphosi 26W Se ovan 26W TC D/G 24d-3 Asymm Metamorphosi 26W Se ovan 26W TC T/GX 24d Metamorphosi 26W Se ovan 26W TC T/GX 24d Metamorphosi 26W Se ovan 26W TC T/GX 24d-3 60 Metamorphosi För yttemperatur se huvudkatalog eller 70

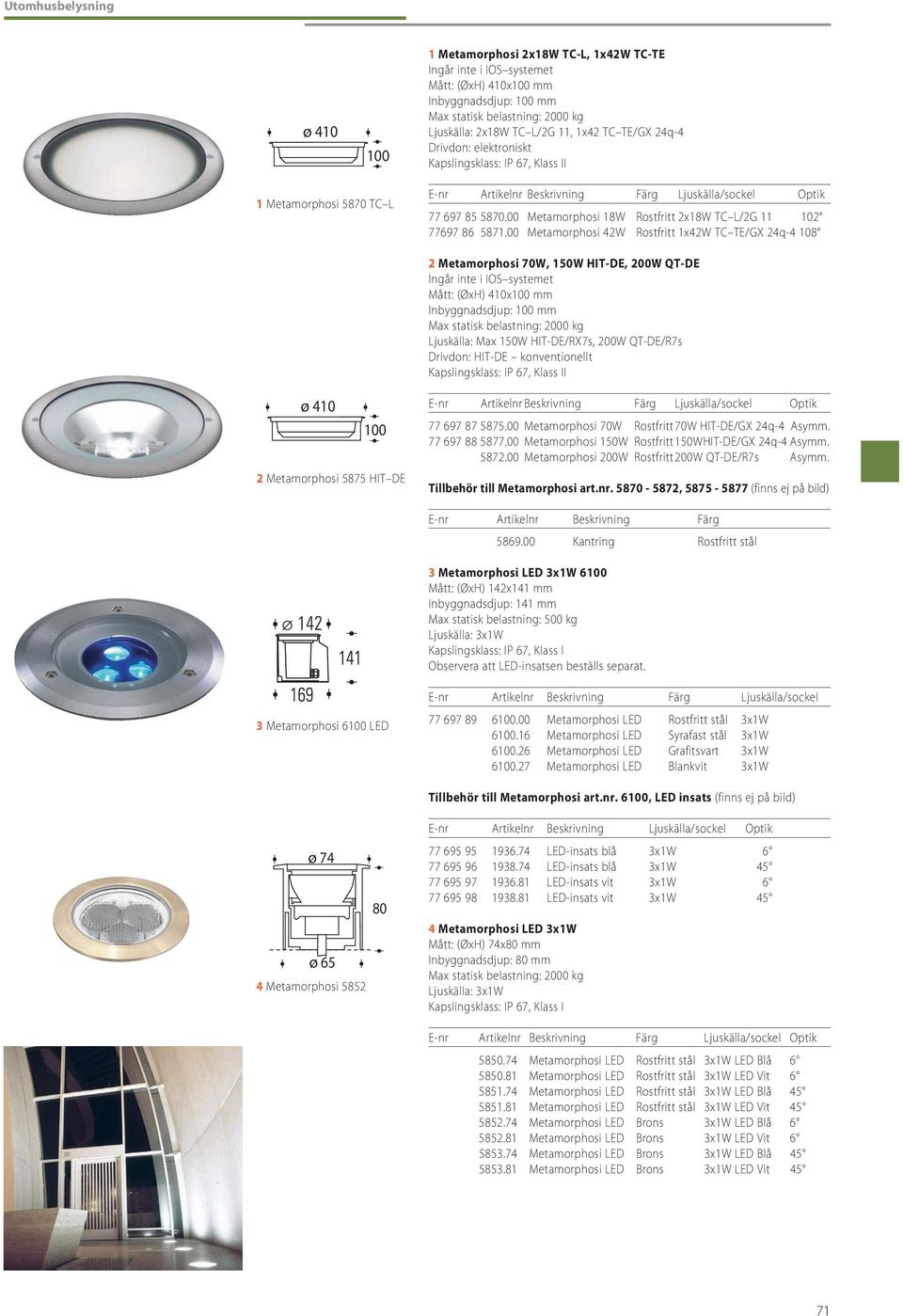

11 ø Metamorphosi 2x18W TC-L, 1x42W TC-TE Ingår inte i IOS systemet Mått: (ØxH) 410x100 mm Inbyggnadsdjup: 100 mm Max statisk belastning: 2000 kg Ljuskälla: 2x18W TC L/2G 11, 1x42 TC TE/GX 24q-4 Kapslingsklass: IP 67, Klass II 1 Metamorphosi 5870 TC L Metamorphosi 18W Rostfritt 2x18W TC L/2G Metamorphosi 42W Rostfritt 1x42W TC TE/GX 24q Metamorphosi 70W, 150W HIT-DE, 200W QT-DE Ingår inte i IOS systemet Mått: (ØxH) 410x100 mm Inbyggnadsdjup: 100 mm Max statisk belastning: 2000 kg Ljuskälla: Max 150W HIT-DE/RX7s, 200W QT-DE/R7s Drivdon: HIT-DE konventionellt Kapslingsklass: IP 67, Klass II ø Metamorphosi 5875 HIT DE Metamorphosi 70W Rostfritt 70W HIT-DE/GX 24q-4 Asymm Metamorphosi 150W Rostfritt 150WHIT-DE/GX 24q-4 Asymm Metamorphosi 200W Rostfritt 200W QT-DE/R7s Asymm. Tillbehör till Metamorphosi art.nr , (finns ej på bild) E-nr Artikelnr Beskrivning Färg Kantring Rostfritt stål 3 Metamorphosi LED 3x1W 6100 Mått: (ØxH) 142x141 mm Inbyggnadsdjup: 141 mm Max statisk belastning: 500 kg Ljuskälla: 3x1W Kapslingsklass: IP 67, Klass I Observera att LED-insatsen beställs separat. 3 Metamorphosi 6100 LED E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel Metamorphosi LED Rostfritt stål 3x1W Metamorphosi LED Syrafast stål 3x1W Metamorphosi LED Grafitsvart 3x1W Metamorphosi LED Blankvit 3x1W ø 74 ø 65 4 Metamorphosi Tillbehör till Metamorphosi art.nr. 6100, LED insats (finns ej på bild) E-nr Artikelnr Beskrivning Ljuskälla/sockel Optik LED-insats blå 3x1W LED-insats blå 3x1W LED-insats vit 3x1W LED-insats vit 3x1W 45 4 Metamorphosi LED 3x1W Mått: (ØxH) 74x80 mm Inbyggnadsdjup: 80 mm Max statisk belastning: 2000 kg Ljuskälla: 3x1W Kapslingsklass: IP 67, Klass I Metamorphosi LED Rostfritt stål 3x1W LED Blå Metamorphosi LED Rostfritt stål 3x1W LED Vit Metamorphosi LED Rostfritt stål 3x1W LED Blå Metamorphosi LED Rostfritt stål 3x1W LED Vit Metamorphosi LED Brons 3x1W LED Blå Metamorphosi LED Brons 3x1W LED Vit Metamorphosi LED Brons 3x1W LED Blå Metamorphosi LED Brons 3x1W LED Vit 45 71

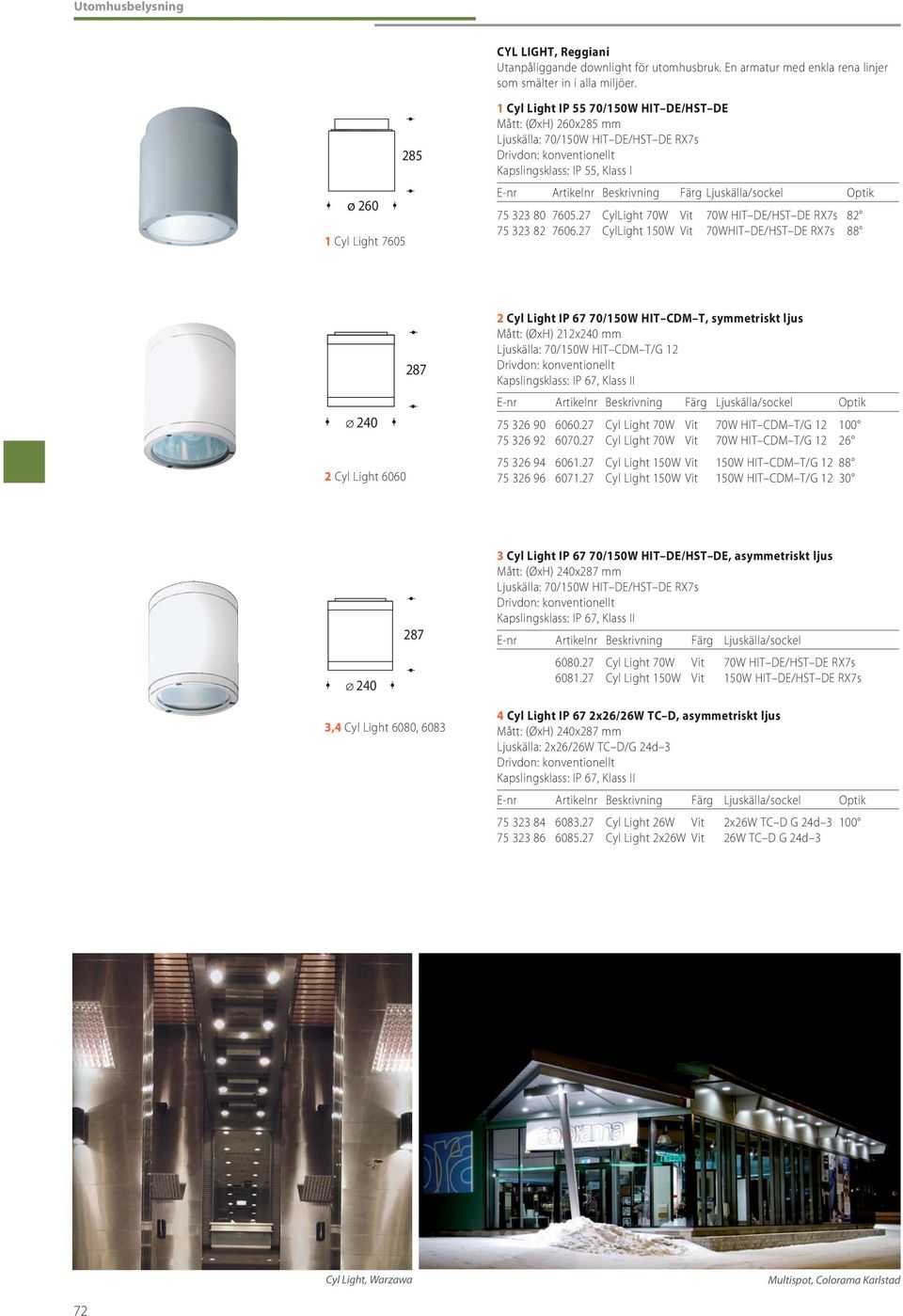

12 CYL LIGHT, Reggiani Utanpåliggande downlight för utomhusbruk. En armatur med enkla rena linjer som smälter in i alla miljöer. ø Cyl Light Cyl Light IP 55 70/150W HIT DE/HST DE Mått: (ØxH) 260x285 mm Ljuskälla: 70/150W HIT DE/HST DE RX7s Kapslingsklass: IP 55, Klass I CylLight 70W Vit 70W HIT DE/HST DE RX7s CylLight 150W Vit 70WHIT DE/HST DE RX7s 88 ø Cyl Light Cyl Light IP 67 70/150W HIT CDM T, symmetriskt ljus Mått: (ØxH) 212x240 mm Ljuskälla: 70/150W HIT CDM T/G 12 Kapslingsklass: IP 67, Klass II Cyl Light 70W Vit 70W HIT CDM T/G Cyl Light 70W Vit 70W HIT CDM T/G Cyl Light 150W Vit 150W HIT CDM T/G Cyl Light 150W Vit 150W HIT CDM T/G ø Cyl Light IP 67 70/150W HIT DE/HST DE, asymmetriskt ljus Mått: (ØxH) 240x287 mm Ljuskälla: 70/150W HIT DE/HST DE RX7s Kapslingsklass: IP 67, Klass II E-nr Artikelnr Beskrivning Färg Ljuskälla/sockel Cyl Light 70W Vit 70W HIT DE/HST DE RX7s Cyl Light 150W Vit 150W HIT DE/HST DE RX7s 3,4 Cyl Light 6080, Cyl Light IP 67 2x26/26W TC D, asymmetriskt ljus Mått: (ØxH) 240x287 mm Ljuskälla: 2x26/26W TC D/G 24d 3 Kapslingsklass: IP 67, Klass II Cyl Light 26W Vit 2x26W TC D G 24d Cyl Light 2x26W Vit 26W TC D G 24d 3 Cyl Light, Warzawa Multispot, Colorama Karlstad 72

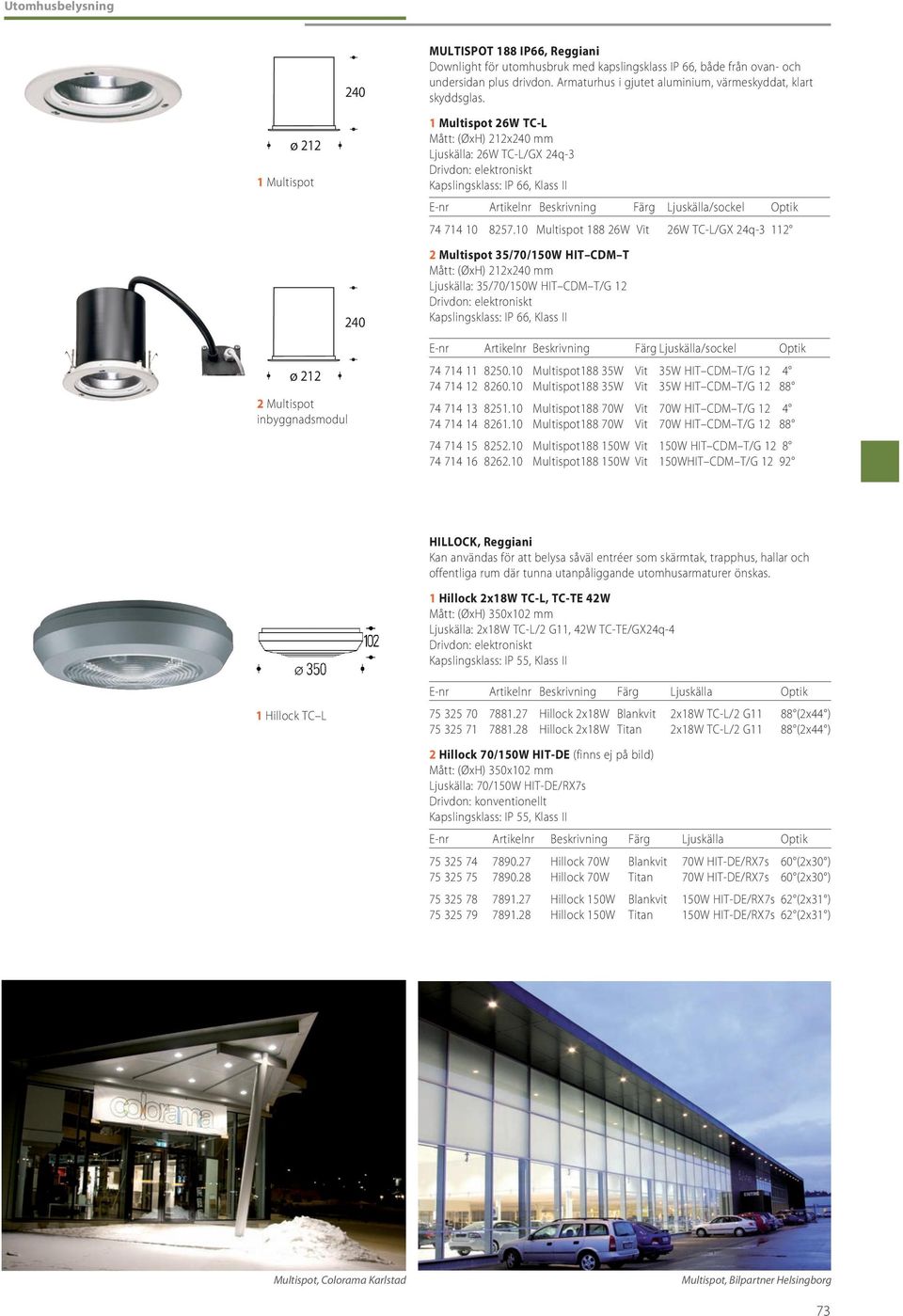

13 ø Multispot ø Multispot inbyggnadsmodul MULTISPOT 188 IP66, Reggiani Downlight för utomhusbruk med kapslingsklass IP 66, både från ovan- och undersidan plus drivdon. Armaturhus i gjutet aluminium, värmeskyddat, klart skyddsglas. 1 Multispot 26W TC-L Mått: (ØxH) 212x240 mm Ljuskälla: 26W TC-L/GX 24q-3 Kapslingsklass: IP 66, Klass II Multispot W Vit 26W TC-L/GX 24q Multispot 35/70/150W HIT CDM T Mått: (ØxH) 212x240 mm Ljuskälla: 35/70/150W HIT CDM T/G 12 Kapslingsklass: IP 66, Klass II Multispot188 35W Vit 35W HIT CDM T/G Multispot188 35W Vit 35W HIT CDM T/G Multispot188 70W Vit 70W HIT CDM T/G Multispot188 70W Vit 70W HIT CDM T/G Multispot W Vit 150W HIT CDM T/G Multispot W Vit 150WHIT CDM T/G HILLOCK, Reggiani Kan användas för att belysa såväl entréer som skärmtak, trapphus, hallar och offentliga rum där tunna utanpåliggande utomhusarmaturer önskas. 1 Hillock 2x18W TC-L, TC-TE 42W Mått: (ØxH) 350x102 mm Ljuskälla: 2x18W TC-L/2 G11, 42W TC-TE/GX24q-4 Kapslingsklass: IP 55, Klass II 1 Hillock TC L E-nr Artikelnr Beskrivning Färg Ljuskälla Optik Hillock 2x18W Blankvit 2x18W TC-L/2 G11 88 (2x44 ) Hillock 2x18W Titan 2x18W TC-L/2 G11 88 (2x44 ) 2 Hillock 70/150W HIT-DE (finns ej på bild) Mått: (ØxH) 350x102 mm Ljuskälla: 70/150W HIT-DE/RX7s Kapslingsklass: IP 55, Klass II E-nr Artikelnr Beskrivning Färg Ljuskälla Optik Hillock 70W Blankvit 70W HIT-DE/RX7s 60 (2x30 ) Hillock 70W Titan 70W HIT-DE/RX7s 60 (2x30 ) Hillock 150W Blankvit 150W HIT-DE/RX7s 62 (2x31 ) Hillock 150W Titan 150W HIT-DE/RX7s 62 (2x31 ) Multispot, Colorama Karlstad Multispot, Bilpartner Helsingborg 73

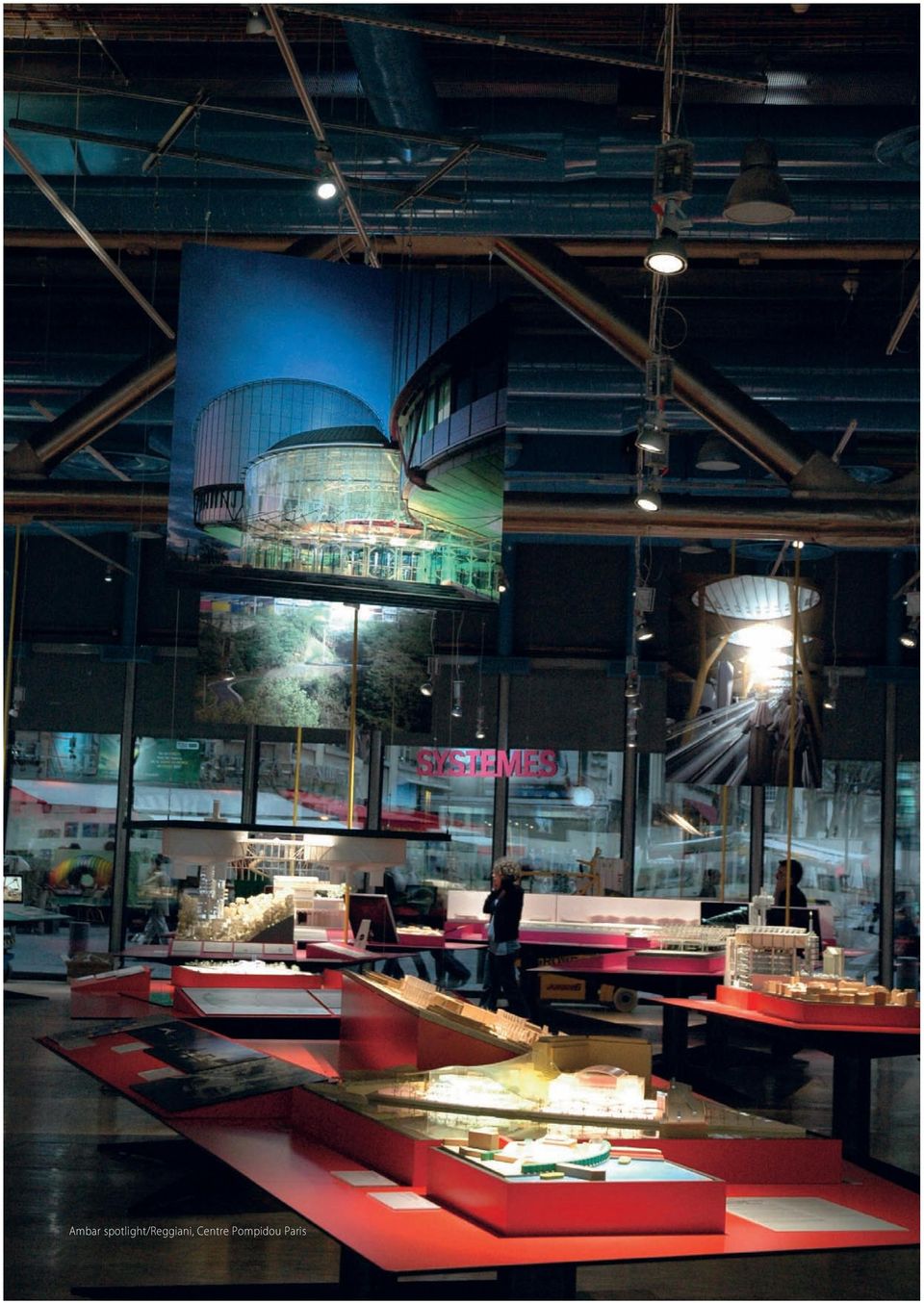

14 Ambar spotlight/reggiani, Centre Pompidou Paris 74
