1 SPOTLIGHTS & SKENOR

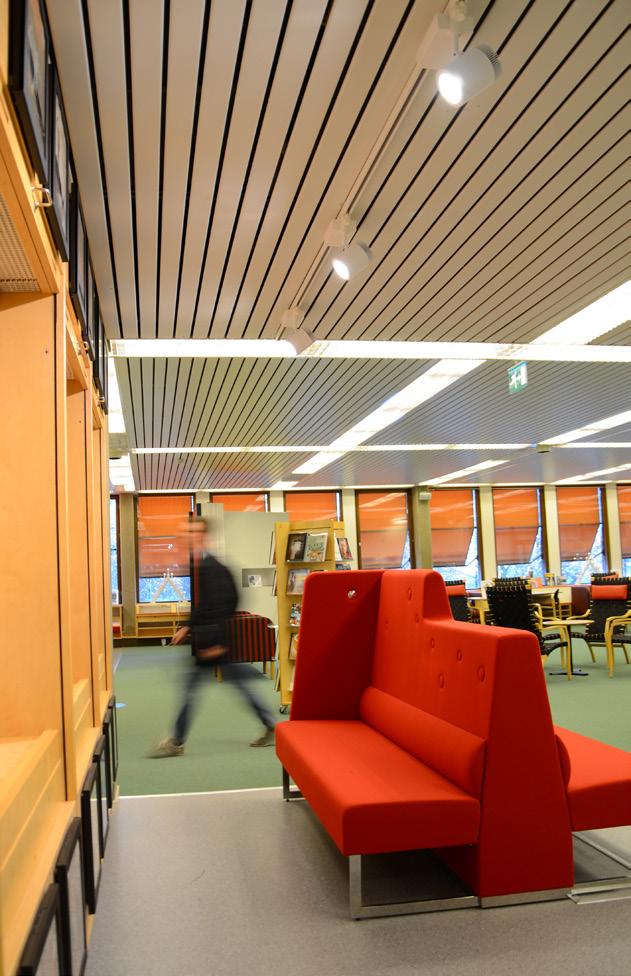

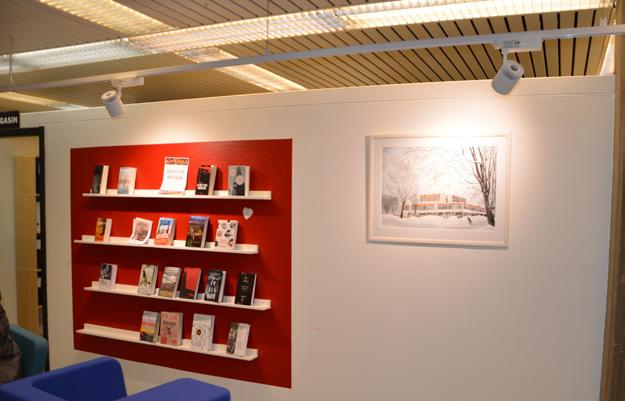

2 SPOTLIGHTS OCH SKENOR Ljus och kraft med flexibilitet Spotlights på skena är en lösning som ger stora möjligheter när det gäller ljussättning. Genom att använda spotlights kan ljuset riktas mot just det objekt eller område som skall belysas. Spotlights på kontaktskena ger också möjligheten att flytta belysningen om rummets ljussättning behöver ändras samt att enkelt ta bort eller lägga till armaturer i efterhand. För stora ytor som t ex butiker, utställningslokaler och kontor kan kontaktskenor sättas upp i enlighet med önskade mallar. Skensystemet kan också användas för att strömförsörja andra enheter som t. ex. pendelarmaturer, datorer eller liknande. Det görs med hjälp av lösa adaptrar. Spotlights kan antingen vara bredstrålande och då ge ett allmänljus eller mer smalstrålande och därmed utgöra det kompletterande accentljuset. Accentljuset, som framhäver och ger mer uppmärksamhet till utvalda delar, blir ett tillägg till allmänljuset. I hemmiljö kan ett antal spotlights vara tillräckligt för att lysa upp hela rummet. Duoline och Spotline är två kompletta kontaktskensystem för 230V. De små måtten ger systemet en bredd i användningsområde, både i hemmiljö men även på kontor eller i mindre butiker. Läs mer vid varje avsnitt för skillnaden mellan Duoline 2-krets system och Spotline 1-krets system. I broschyren finns även 3-fas skenor och spotlights med 3-fas adapters. =DUOLINE (DL) =SPOTLINE (SL) 2

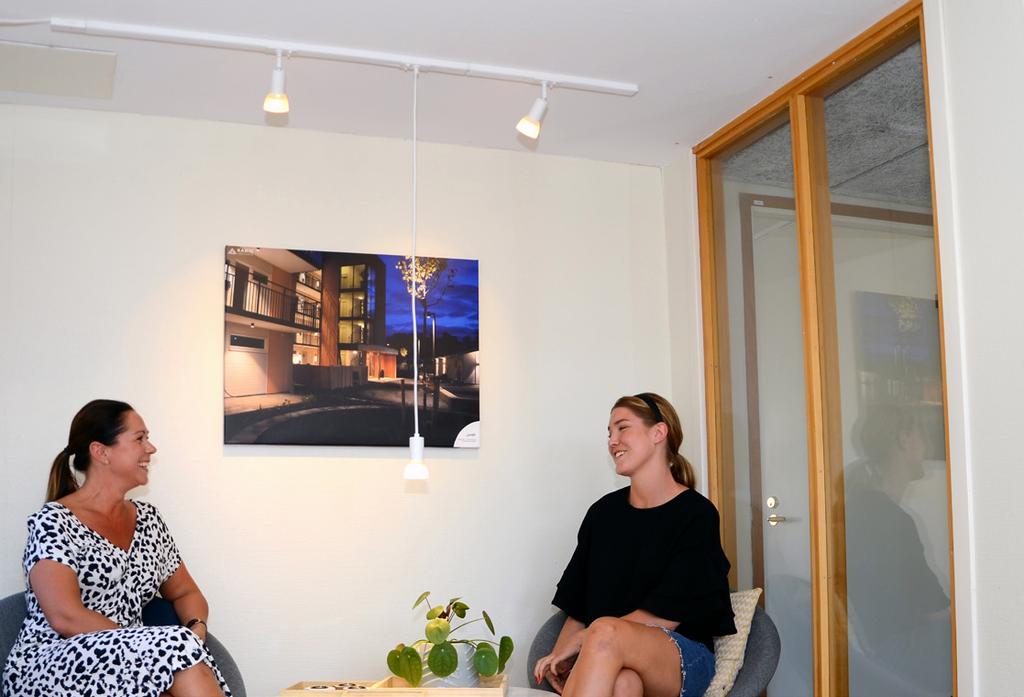

3 DUOLINE Nyheten som flerdubblar möjligheterna NYHET! Duoline, tvåkrets-skenan med två separata tändningar på samma skena. Kombinera spotlights med pendelarmaturer. Dimra eller tänd varje krets separat. Använd en krets till belysning och en krets till strömförsörjning av apparater. Med två kretsar ökar användningsområdet flerdubbelt. Duoline har samma små mått som enkrets-skenan Spotline, 35x18 mm. Systemet har ett stort utbud av spotlights och tillbehör. Duoline-skenan och tillbehör är tillverkat och godkänt som ett tvåfassystem och kan belastas med max 2x16A, 400V. Spotlights och adaptrar är gjorda för 230V. Man väljer krets genom att sätta i adaptern med adapterns vred åt ena eller andra hållet mot skenans längdriktning, vilket gör det enkelt att byta från en krets till den andra. I Duolinesystemet sitter jordledaren i skenans botten, vilket gör att det bara finns ett anslutningsdon, en L-koppling osv. Det ger färre delar att hålla reda på. Obs! Det går inte att sätta Duoline spotlights/adaptrar i enkrets systemet Spotline eller tvärtom. 18mm 35mm DUOLINE MINI RULLE 7W WD Varmare färgton vid dimring Armaturerna är gjorda av aluminium med 230V 2-krets Duoline-plastadapter och har en klar frontlins som är försänkt och försedd med en svart inre frontring för bättre avbländning. Mini Rulle warm-dim är försedd med ett LED-chip på 7W som har ett varmvitt ljus på 3000K vid full spänning. Vid neddimring övergår ljuset till ett varmare gul-rött ljus på 2000K. Ett bra alternativ för miljöer där man vill kunna variera ljusets färgton och skapa en varmare karaktär som t ex i hem, restaurant och cafémiljöer. Armaturen går att ljusreglera med de vanligaste dimrarna på marknaden. Som extra tillbehör finns frontringar i andra färger samt två varianter av avbländningsskydd. Det går även att byta lins till annan spridningsvinkel, se Mini Rulle tillbehör Mini Rulle warm-dim finns även som komplett set med fyra stycken spotlights Mini Rulle warm-dim 7W och två stycken 230V 1-fasskenor (1 meter). Anslutningsdon och skarv medföljer. Duoline-systemet kommer med ett flertal tillbehör för en riktigt flexibel lösning, se översikt. Specifikationer: Mått spotlightdel: Ø51x90 mm Riktbarhet: Vridbar 300 º, vinklingsbar 90 º -180 º Set DL Komplett 4xMini Rulle WD 4x530lm K vit Singelspot DL Mini Rulle 7W WD 530lm K vit Singelspot DL Mini Rulle 7W WD 530lm K svart 3

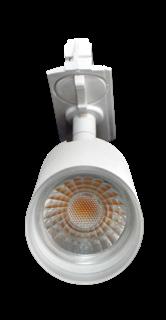

4 DUOLINE MINI RULLE LED 8W Spotlight med utbytbar avbländningsring Vår populära Mini Rulle i en ny design med svart avbländningsring. Försedd med 8W-LED chip och finns i färgerna vit och svart. Med ett ljusflöde om hela 530lm är Mini Rulle utmärkt alternativ i miljöer såsom hem, restauranger, hotell, utställningar, butiker och liknande. Armaturens stilrena form och nätta mått gör Mini Rulle till ett riktigt lättplacerat och snyggt alternativ. Mini Rulle 8W går att ljusreglera med de vanligaste dimrarna på marknaden. Armaturerna är gjorda av aluminium, med svart avbländningsring och har en klar frontlins samt är försedda med 230V 2-krets plastadapter för Duoline skensystem. Som extra tillbehör finns frontringar i andra färger samt två varianter av avbländningsskydd. Det går även att byta lins till annan spridningsvinkel, se Mini Rulle tillbehör. Beställ som komplett set med fyra stycken spotlights, 2x1m. Duolineskena inklusive anslutningsdon och skarv eller som separat spotlight. Duoline-systemet kommer med ett flertal tillbehör för en riktigt flexibel lösning, se översikt. Specifikationer: Mått spotlightdel: Ø51x70 mm Riktbarhet: Vridbar 300 º, vinklingsbar 100 º -180 º Set DL Komplett 4x Mini Rulle 4x530lm 3000K vit Set DL Komplett 4x Mini Rulle 4x530lm 3000K svart Singelspot DL Mini Rulle 8W 530lm 3000K vit Singelspot DL Mini Rulle 8W 530lm 3000K svart DUOLINE MINI RULLE PENDEL 7W Warm dim-armaturen i pendelutförande Mini Rulle Pendel är en ny tillökning i Mini Rulle-familjen, armaturen är en pendlad variant av spotlighten Mini Rulle 7W WD men utrustad med en 1,5 m tygledning samt adapter för 2-krets Duoline. Armaturerna är därmed ett utmärkt alternativ när man vill kombinera spotlights och pendelarmaturer med samma design. Mini Rulle warm-dim är försedd med ett LED-chip på 7W som har ett varmvitt ljus på 3000K vid full spänning. Vid neddimring övergår ljuset till ett varmare gul-rött ljus på 2000K. Armaturen går att ljusreglera med de vanligaste dimrarna på marknaden. Som extra tillbehör finns frontringar i andra färger samt två varianter av avbländningsskydd. Det går även att byta lins till annan spridningsvinkel, se Mini Rulle tillbehör. Specifikationer: Mått spotlightdel: Ø51x90mm Pendel DL Mini Rulle 7W WD 530Im K vit Pendel DL Mini Rulle 7W WD 530Im K svart 4

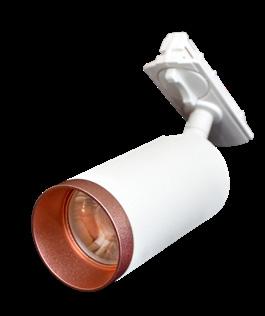

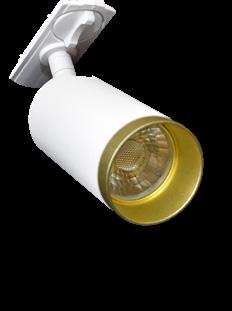

5 MINI RULLE - TILLBEHÖR Frontringar, bländskydd och linser anpassa efter egna önskemål Nedanstående tillbehör passar till Mini Rulle Duoline med Ø51mm både, 7W WD och 8W versionerna. Det gäller även den pendlade varianten. Anpassa designen på armaturen genom att byta frontring till annan färg. Frontringen är skruvad i fronten på armaturen och går enkelt att ersätta med en alternativ ring, i frontringen sitter linsen med en fjäder som även gör linsen enkelt utbytbar. Frontringen i utförande kort sitter helt integrerad i fronten och gör att linsen kommer 10 mm in i armaturen vilket ger bättre avbländning. Frontringen i utförande lång gör att armaturen blir 10 mm längre och ringens färg syns även från sidan på armaturen samtidigt som avbländningen ökar. Ringarna är gjorda av metall utom varianten Opalvit lång som är gjord av frostad genomskinlig PMMA plast, vilket ger en lysande accent när armturen är tänd. Bländskydden levereras inklusive en svart frontring gjord för att hålla bländskydden. Linser av plast finns i fyra spridningsvinklar, förmonterad i Mini Rulle är 25º-spridning. Linserna kan bytas när annan ljusbild önskas. E-nr Beskrivning Färg Frontring Mini Rulle, kort svart Frontring Mini Rulle, kort mässing Frontring Mini Rulle, lång mässing Frontring Mini Rulle, kort koppar Frontring Mini Rulle, lång koppar Frontring Mini Rulle, lång opalvit Frontring Mini Rulle, kort vit Bländskydd Bikaketyp, Mini Rulle svart Barndoors inkl bikaka Mini Rulle svart Lins 15º Mini Rulle, Ø44mm Lins 25º Mini Rulle, Ø44mm Lins 36º Mini Rulle, Ø44mm Lins 60º Mini Rulle, Ø44mm - 5

6 DUOLINE RULLE ZOOM 13W Justeras spridningen av ljuset genom att vrida frontdelen Rulle Zoom är en spotlight där ljusbilden kan justeras genom att fronten vrids. Den är ett bra alternativ när man önskar fokusera ljuset på ett speciellt föremål som t ex en tavla, fotografi eller liknande. Ljusbilden kan ändras från smalstrålande 15 till bredstrålande 50. Ljusbilden är som på andra spotlights inte absolut utan visst spill-ljus hamnar utanför den angivna spridningsvinkeln. Armaturen har ett varmvitt ljus med hög ljuskvalitet CRI92 och framhäver därmed det belysta föremålets färger på ett naturligt sätt. Den är gjord av lackerad aluminium med en plastlins och en fast svart avbländningsring samt med adapter för Duoline-skenan. Då fronten justeras förändras längden på armaturen med max 10mm. Armaturen går att ljusreglera med de vanligaste dimrarna på marknaden. Specifikationer: Mått spotlightdel: Ø68x mm Rulle Zoom 13W 900lm 3000K vit Rulle Zoom 13W 900lm 3000K svart DUOLINE RULLE SOUND BT Blåtandshögtalare med adapter för Duoline-skenan Rulle Sound BT erbjuder möjligheten att använda Duoline-skenan som strömförsörjare för en blåtandshögtalare. Lyssna på musik eller radio via din telefon samtidigt som skenans spotlights lyser upp rummet. Högtalaren har samma färg som spotlightserien och ett likvärdigt formspråk vilket gör att spotlights och högtalare kan kombineras till en enhetlig design. På samma sätt som en spotlight sitter högtalaren på en ledad arm vilket gör att den kan vridas 350 och riktas för att få ljudet i önskad riktning. Ansluts via Blåtand 3.0 trådlöst till din telefon. Ljudet regleras genom att vrida den svarta ringen i fronten eller via telefonen. Maximalt avstånd mellan högtalare och blåtandsenhet är 10 m. Endast en högtalare kan anslutas per blåtandsenhet. OBS! Rulle Sound kan ej anslutas till krets som är kopplad via dimmer utan måste anslutas till 230V, vilket gör det viktigt att sätta adaptern på rätt håll om ena kretsen dimras i skenan. Specifikationer: Mått armaturdel: Ø85x86mm E-nr Beskrivning Färg Rulle Sound BT Duoline vit Rulle Sound BT Duoline svart 6

7 DUOLINE VETRO 5W LED COB Lysande kupa av glas med fast LED-chip Vetro 5W LED COB, med fast LED-chip, är ett efterfrågat tillskott i spotlight-serien men samtidigt något av en klassiker. Med ett tidlöst formspråk och ljusaccent som uppstår när den opalvita glaskupan blir upplyst av LED-enheten. Serien går att ljusreglera med de vanligaste dimrarna på marknaden. Armaturerna är gjorda av vitlackerad aluminium med en kupa av frostat glas och har en klar frontlins som sitter väl avbländad inne i glaskupan. De är försedda med 230V adapter för Duoline-skensystem. Beställs som komplett set (E ) eller som singelspotlight ( ). Vetro 5W LED COB finns även som liten och nätt pendelarmatur med 1,5 m tygklädd ledning och Duoline adapter (E ). Specifikationer: Mått spotlightdel: Ø63x101 mm Riktbarhet: Vridbar 300 º, vinklingsbar 100 º -180 º Set DL komplett 4xVetro 5W COB 4x430lm 3000K vit Singelspot DL Vetro 5W LED COB 430lm 3000K vit Pendel DL Vetro 5W LED COB 430lm 3000K vit DUOLINE VETRO & RULLE Spotlights med GU10-sockel möjlighet att byta ljuskälla Armaturer med GU10-sockel är ett populärt alternativ när man vill ha spotlights där ljuskällan går att byta. Rulle GU10 är gjord av vitlackerad metall och försedd med en svart frontring för bättre avbländning. Frontringen på Rulle GU10 kan bytas ut till andra färger, med annan diameter än Mini Rulle. OBS! I Rulle GU10 kan endast ljuskällor med max längd 55mm användas. Vetro är gjord av vitlackerad metall och försedd med ett vitt frostat glas som får en fin ljuseffekt. Bägge modellerna är försedda med Duoline 2-krets adapter av plast. GU10-modellerna kan beställas exklusive ljuskälla eller i ett utförande där LED-ljuskälla ingår. Specifikationer: Mått spotlightdel: Rulle GU10 Ø61x105 mm, Vetro GU10 Ø64x76mm Riktbarhet: Vridbar 300 º, vinklingsbar 100 º -180 º E-nr Beskrivning Ljusflöde/ Maxeffekt Färgtemp CRI Optik Färg Set DL komplett 4xRulle 5W LED GU10 4x355lm 2700K 90 36º vit Set DL komplett 4xVetro 5W LED GU10 4x355lm 2700K 90 36º vit Singelspot DL Rulle 5W LED GU10 355lm 2700K 90 36º vit Singelspot DL Vetro 5W LED GU10 355lm 2700K 90 36º vit Set DL komplett 4xRulle GU10 exkl ljuskälla 4x20W vit Set DL komplett 4xVetro GU10 exkl juskälla 4x35W vit Singelspot DL Rulle GU10 exkl ljuskälla 20W vit Singelspot DL Vetro GU10 exkl ljuskälla 35W vit 7

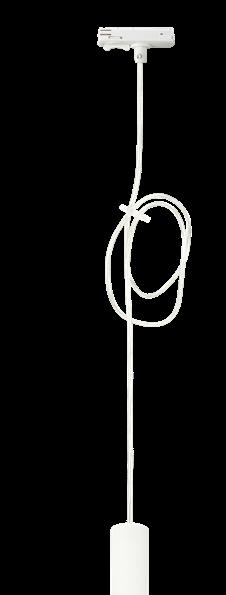

8 (OBS! Första e-numret avser vit färg och andra svart) / /48/49/ / / / / / / / / / /70 DUOLINE PRODUKTSORTIMENT SPOTLIGHTS MED MERA Alla de här produkterna kan monteras på Duoline 2-krets skensystem Mini Rulle 7W WD / Mini Rulle 8W / Vetro 5W COB Rulle GU / Vetro GU / Pendel Mini Rulle WD / Pendel Vetro Rulle Zoom 13W / Rulle Sound BT / Frontringar till Duoline Mini Rulle 7W WD och 8W Svart kort Mässing kort Mässing lång Koppar kort Koppar lång Vit kort Opalvit lång Bländskydd & Linser till Duoline Mini Rulle 7W WD och 8W Mini Rulle spotlighs levereras med 25 º -lins monterad Bländskydd Bikake Svart Bländskydd Barndoors Svart Lins 15º Ø44mm Lins 25º Ø44mm Lins 36º Ø44mm Lins 60º Ø44mm

9 DUOLINE SKENOR & TILLBEHÖR Alla delar som ingår i Duoline-systemet Duoline har samma små mått som enkrets-skenan Spotline, 35x18 mm. Systemet har ett stort utbud av spotlights och tillbehör Duoline-skenan och tillbehör är tillverkat och godkänt som ett tvåfas-system och kan belastas med max 2x16A, 400V. Spotlights och adaptrar är gjorda för 230V. Man väljer krets genom att sätta i adaptern med adapterns vred åt ena eller andra hållet mot skenans längdriktning, vilket gör det enkelt att byta från en krets till den andra. Obs! Det går inte att sätta Duoline spotlights/adaptrar i enkrets systemet Spotline eller tvärtom. Obs! 1 m och 2 m skenor levereras komplett med anslutningsdon, ändlock samt rak skarv. Av det angivna måttet ingår en del av donet som sticks in i skenan och därmed försvinner då systemet kopplas ihop. Längden för den delen är 49 mm, för T-koppling, X-koppling och Flexskarv sitter de i båda ändarna. I Duolinesystemet sitter jordledaren i skenans botten, vilket gör att det bara finns ett anslutningsdon, en L-koppling osv. Det ger färre delar att hålla reda på. Vita Svarta E-nr Beskrivning Mått E-nr Beskrivning Mått Duolineskena 1 m 230V komplett 1000x35x18 mm Duolineskena 1 m 230V komplett 1000x35x18mm Duolineskena 2 m 230V komplett 2000x35x18 mm Duolineskena 2 m 230V komplett 2000x35x18mm Duoline Anslutningsdon 230V 35x84 mm Duoline Anslutningsdon 230V 35x84mm Duoline Ändlock 35x84 mm Duoline Ändlock 35x84mm Duoline Centralt Anslutningsdon 230V 35x168 mm Duoline Centralt Anslutningsdon 230V 35x168 mm Duoline Rak skarv 63x35 mm Duoline Rak skarv 63x35 mm Duoline L-koppling 230V 101x101 mm Duoline L-koppling 230V 101x101mm Duoline T-koppling 230V 101x101 mm Duoline T-koppling 230V 101x101mm Duoline Flexskarv 168x101 mm Duoline Flexskarv 168x101mm Duoline X-koppling 168x101 mm Duoline X-koppling 168x101mm Duoline Adapter för extern ledning 35x236 mm Duoline Adapter för extern ledning 35x236mm Wireupphäng med takfäste Wireupphäng med takfäste Täcklock 1m vit 1000 mm Täcklock 1m svart 1000 mm Duoline tillbehör visas i vitt men finns även i svart (första e-numret avser vit färg och andra svart) Skena 1 m komplett / Skena 2 m komplett / Anslutningsdon / Ändlock / Centralt ansl.don / Rak skarv / L-koppling / T-koppling / Flexskarv / X-koppling / Adapter för extern ledning / Wirependel / Täcklock / Vi har testat följande dimrar ihop med våra spotlights. Marknaden för dimrar utvecklas i hög takt vilket gör att det finns sannolikt många fler dimrar som fungerar bra med våra produkter. För mer info se resp tillverkares hemsida. E-nr Leverantör Typ av dimmer Schneider Vriddimmer 4-400W Elko Vriddimmer W Elko Vriddimmer 1-316W Elko Vriddimmer W E-nr Leverantör Typ av dimmer ABB Vriddimmer W Plejd Dosdimmer 0-300W Schneider Dosdimmer 5-200W Eltako Dosdimmer 4-200W 9

10 10

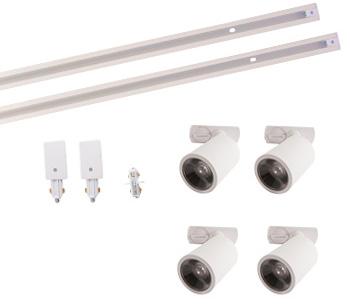

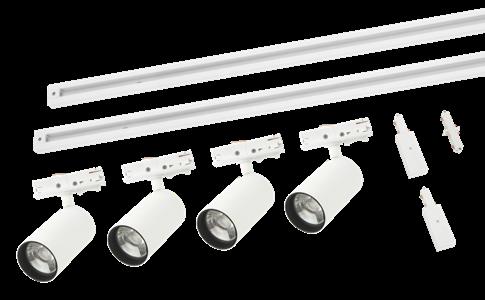

11 SPOTLINE MINI RULLE 7W WD Varmare färgton vid dimring NU ÄVEN KOMPLETT SET Armaturerna är gjorda av aluminium med 230V Spotline-plastadapter och har en klar frontlins som är försänkt och försedd med en svart inre frontring för bättre avbländning. Mini Rulle warm-dim är försedd med ett LED-chip på 7W som har ett varmvitt ljus på 3000K vid full spänning. Vid neddimring övergår ljuset till ett varmare gul-rött ljus på 2000K. Ett bra alternativ för miljöer där man vill kunna variera ljusets färgton och skapa en varmare karaktär som t ex i hem, restaurant och cafémiljöer. Armaturen går att ljusreglera med de vanligaste dimrarna på marknaden. Som extra tillbehör finns frontringar i andra färger samt två varianter av avbländningsskydd. Det går även att byta lins till annan spridningsvinkel, se Mini Rulle tillbehör Mini Rulle warm-dim finns även som komplett set med fyra stycken spotlights Mini Rulle Warm-dim 7W och två stycken 230V 1-fasskenor (1 meter). Anslutningsdon och skarv medföljer. Spotline-systemet kommer med ett flertal tillbehör för en riktigt flexibel lösning, se översikt. Specifikationer: Mått spotlightdel: Ø51x90 mm Set SL Komplett 4xMini Rulle WD 4x530lm K vit Singelspot SL Mini Rulle 7W WD 530lm K vit Singelspot SL Mini Rulle 7W WD 530lm K svart MINI RULLE - TILLBEHÖR Frontringar, bländskydd och linser anpassa efter egna önskemål Nedanstående tillbehör passar i Spotline endast till Mini Rulle 7W WD med Ø51mm och svart bländskyddsring. (Fr o m leveranser juni 2018). Anpassa designen på armaturen genom att byta frontring till annan färg. Frontringen är skruvad i fronten på armaturen och går enkelt att ersätta med en alternativ ring, i frontringen sitter linsen med en fjäder som även gör linsen enkelt utbytbar. Ringarna är gjorda av metall utom varianten Opalvit lång som är gjord av frostad genomskinlig PMMA, vilket ger en lysande accent när armaturen är tänd. Bländskydden levereras inklusive en svart frontring gjord för att hålla bländskydden. NYHET! E-nr Beskrivning Färg Frontring Mini Rulle, kort svart Frontring Mini Rulle, kort mässing Frontring Mini Rulle, lång mässing Frontring Mini Rulle, kort koppar Frontring Mini Rulle, lång koppar Frontring Mini Rulle, lång opalvit Frontring Mini Rulle, kort vit Bländskydd Bikaketyp, Mini Rulle svart Barndoors inkl bikaka Mini Rulle svart Lins 15º Mini Rulle, Ø44mm Lins 25º Mini Rulle, Ø44mm Lins 36º Mini Rulle, Ø44mm Lins 60º Mini Rulle, Ø44mm 11

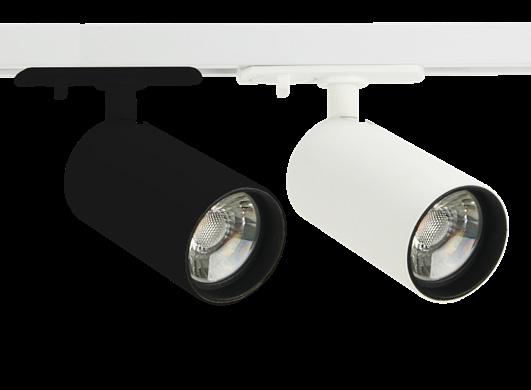

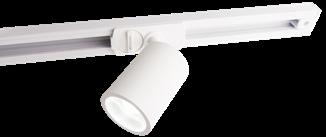

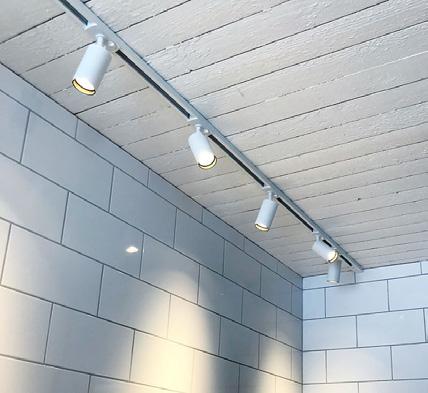

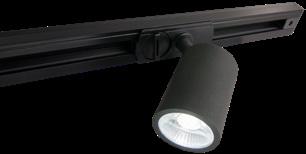

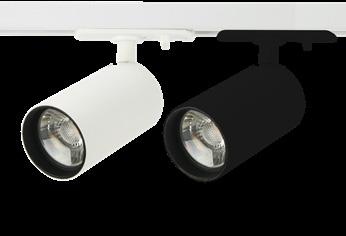

12 SPOTLINE MINI RULLE 8W Liten och nätt med klassiskt formspråk Vår klassiska Mini Rulle med ett ljusstarkt 8W-LED chip samt i färgerna vit och svart. Mini Rulle ett bra alternativ i miljöer såsom hem, restauranger och butiker. Armaturens stilrena form och nätta mått är oförändrade och gör Mini Rulle till ett riktigt lättplacerat och snyggt alternativ. Mini Rulle 8W går att ljusreglera med de vanligaste dimrarna på marknaden. Armaturerna är gjorda av aluminium, har en klar frontlins och är försedda med 230V 1-fas plastadapter för Spotline skensystem. Beställ som komplett set med fyra stycken spotlights, 2x1m Spotlineskena inklusive anslutningsdon och skarv eller som separat spotlight. Obs! Spotline Mini Rulle 8W kan ej kombineras med några tillbehör. Specifikationer: Mått spotlightdel: Ø51x70 mm Riktbarhet: Vridbar 300 º, vinklingsbar 100 º -180 º Set SL Komplett 4x Mini Rulle 8W 4x510lm 3000K vit Set SL Komplett 4x Mini Rulle 8W 4x510lm 3000K svart SET Komplett 4x Mini Rulle 510lm 3000K vit SET Komplett 4xMini Rulle 510lm 3000K svart SPOTLINE MINI RULLE 5W PENDEL Liten nätt pendel Mini Rulle 5W Pendel Spotline är vår minsta pendel med en diameter på endast Ø60 mm. Det gör den lämplig i miljöer som: egna hem, hotell, restauranger, caféer etc. Armaturen är utrustad med en 1,5 m transparent ledning samt adapter för anslutning till Spotline-skena (230V). Mini Rulle 5W Pendel är konstruerad med en försänkt lins (38º) och har en svart avbländningskant i armaturens front. Modellen kan ljusregleras med vanligaste dimrarna på marknaden. Obs! Spotline Mini Rulle 5W Pendel kan ej kombineras med några tillbehör Mini Rulle 5W SL pendel 400Im 3000K vit Mini Rulle 5W SL pendel 400Im 3000K svart 12

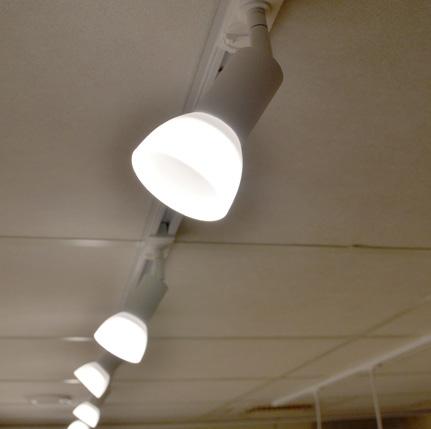

13 SPOTLINE VETRO 5W LED COB Lysande kupa av glas med fast LED-chip Vetro 5W LED COB, med fast LED-chip, är ett efterfrågat tillskott i spotlight-serien men samtidigt något av en klassiker. Med ett tidlöst formspråk och ljusaccent som uppstår när den opalvita glaskupan blir upplyst av LED-enheten. Serien går att ljusreglera med de vanligaste dimrarna på marknaden. Armaturerna är gjorda av vitlackerad aluminium med en kupa av frostat glas och har en klar frontlins som sitter väl avbländad inne i glaskupan. De är försedda med 230V adapter för Spotline-skensystem. Beställs som komplett set (E ) eller som singelspotlight ( ). Vetro 5W LED COB finns även som liten och nätt pendelarmatur med 1,5m tygklädd ledning och Spotline adapter(e ). Specifikationer Mått spotlightdel: Ø63x101 mm Riktbarhet: Vridbar 300 º, vinklingsbar 100 º -180 º Set SL komplett 4xVetro 5W COB 4x 430lm 3000K vit Singelspot SL Vetro 5W LED COB 430lm 3000K vit Pendel SL Vetro 5W LED COB 430lm 3000K vit SPOTLINE VETRO & RULLE Spotlights med GU10-sockel möjlighet att byta ljuskälla Armaturer med GU10-sockel är ett populärt alternativ när man vill ha spotlights där ljuskällan går att byta. Rulle GU10 är gjord av vitlackerad metall med klassiskt cylindrisk design. Vetro-modellen är gjord av vitlackerad metall och försedd med ett vitt frostat glas som får en fin ljuseffekt. Bägge modellerna är försedda med Spotline adapter av plast. GU10-modellerna kan beställas exklusive ljuskälla eller i ett utförande där LED-ljuskälla ingår. I Rulle GU10 och Vetro GU10 bör endast ljuskällor med max längd 55 mm användas. Specifikationer Mått spotlightdel: Rulle GU10 Ø60x78 mm, Vetro GU10 Ø64x76 mm Riktbarhet: Vridbar 300 º, vinklingsbar 100 º -180 º E-nr Beskrivning Ljusflöde/ Maxeffekt Färgtemp CRI Optik Färg Set SL komplett 4xRulle 5W LED GU10 4x355lm 2700K 90 36º vit SET SL komplett 4xVetro 5W LED GU10 4x355lm 2700K 90 36º vit Singelspot SL Rulle 5W LED GU10 355lm 2700K 90 36º vit Singelspot SL Vetro 5W LED GU10 355lm 2700K 90 36º vit Set SL komplett 4xRulle GU10 exkl ljuskälla 4x35W vit Set SL komplett 4xVetro GU10 exkl juskälla 4x35W vit Singelspot SL Rulle GU10 exkl ljuskälla 35W vit Singelspot SL Vetro GU10 exkl ljuskälla 35W vit 13

14 (OBS! Första e-numret avser vit färg och andra svart) / / / / / / / / / / / / / / / SPOTLINE PRODUKTSORTIMENT SPOTLIGHTS MED MERA Alla de här produkterna kan monteras på Spotline skensystem Mini Rulle 7W WD / Mini Rulle 8W / Vetro 5W COB Rulle GU / Vetro GU / Pendel Mini Rulle 5W / Pendel Vetro Frontringar - Spotline Mini Rulle 7W WD Svart kort Mässing kort Mässing lång Koppar kort Koppar lång Vit kort Opalvit lång Bländskydd & Linser - Spotline Mini Rulle 7W WD Mini rulle spotlighs levereras med 25 º -lins monterad Bländskydd Bikake Svart Bländskydd Barndoors Svart Lins 15º Ø44mm Lins 25º Ø44mm Lins 36º Ø44mm Lins 60º Ø44mm

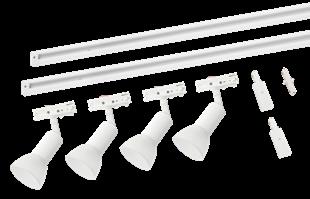

15 SPOTLINE SKENOR & TILLBEHÖR Alla delar som ingår i Spotline systemet Spotline är ett ett system med små mått och många möjligheter. Bygg system med hjälp av nedanstående komponenter. Finns i färgerna svart och vitt. Obs! 1m och 2m skenor levereras komplett med anslutningsdon, ändlock samt rak skarv. Av det angivna måttet ingår en del av donet som sticks in i skenan och därmed försvinner då systemet kopplas ihop. Längden för den delen är 39 mm, för T-koppling, X-koppling och Flexskarv sitter de i båda ändarna. Obs! Det går inte att sätta Duoline spotlights/adaptrar i enkrets systemet Spotline eller tvärtom. Elektriska data: 230V,max 16A, IP20, Klass I Vita Svarta E-nr Beskrivning Mått E-nr Beskrivning Mått Skena 1 m 230V komplett 1000x35x18 mm Skena 1 m 230V komplett 1000x35x18mm Skena 2 m 230V komplett 2000x35x18 mm Skena 2 m 230V komplett 2000x35x18mm Ändansl.don (V), jordledaren i vänsterspår 35x84 mm Ändansl.don (V), jordledaren i vänsterspår 35x84mm Ändansl.don (H), jordledaren i högerspår 35x84 mm Ändansl.don (H), jordledaren i högerspår 35x84mm Centralt ansl.don 35x168 mm Centralt ansl.don 35x168 mm Rak skarv 63x35 mm Rak skarv 63x35 mm L-koppling (Y), jordledaren i ytterspår 101x101 mm L-koppling (Y), jordledaren i ytterspår 101x101mm L-koppling (I), jordledaren i innerspår 101x101 mm L-koppling (I), jordledaren i innerspår 101x101mm T-koppling (V), jordledaren i vänsterspår 168x101 mm T-koppling (V), jordledaren i vänsterspår 168x101mm T-koppling (H), jordledaren i högerspår 168x101 mm T-koppling (H), jordledaren i högerspår 168x101mm Flexskarv 35x236 mm Flexskarv 35x236mm X-koppling 168x168 mm X-koppling 168x168mm Wirependel, kapbar 2,2 m Wirependel, kapbar 2,2 m Singelspotfäste 120x25 mm Singelspotfäste 120x25mm Adapter för extern ledning 80x34 mm Adapter för extern ledning 80x34 mm Täcklock 1m vit 1000 mm Täcklock 1m vart 1000 mm Tillbehör visas i vitt men finns även i svart (första e-numret avser vit färg och andra svart) Skena 1 m komplett / Skena 2 m komplett / Ändansl.don (V) / Ändansl.don (H) / Centralt ansl.don / Rak skarv / L-koppling (Y) / L-koppling (I) / T-koppling (V) / T-koppling (H) / Flexskarv / X-koppling / Wirependel / Singelspotfäste / Adapter / Vi har testat följande dimrar ihop med våra spotlights. Marknaden för dimrar utvecklas i hög takt vilket gör att det finns sannolikt många fler dimrar som fungerar bra med våra produkter. För mer info se resp tillverkares hemsida. E-nr Leverantör Typ av dimmer Schneider Vriddimmer 4-400W Elko Vriddimmer W Elko Vriddimmer 1-316W Elko Vriddimmer W E-nr Leverantör Typ av dimmer ABB Vriddimmer W Plejd Dosdimmer 0-300W Schneider Dosdimmer 5-200W Eltako Dosdimmer 4-200W 15

16 16

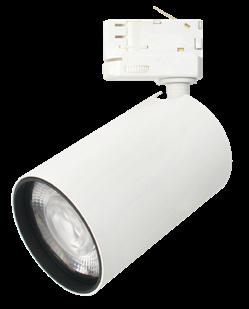

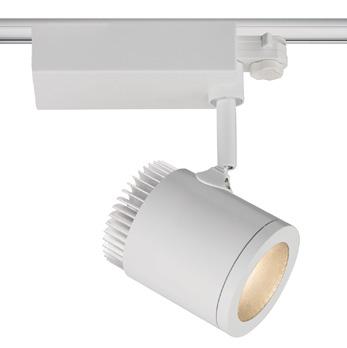

17 RULLE PRO WARM-DIM 13W 3-fas armatur som skiftar färgton Rulle PRO warm-dim är en ny 3-fas armatur med små mått som har ett varmvitt ljus på 3000K vid full spänning. Vid neddimring övergår ljuset till ett varmare gul-rött ljus på 2000K. Det gör att man uppfattar ljuset som snarlikt ljuset från en halogenlampa vid dimring. Rulle PRO är ett spännande alternativ i miljöer där man vill kunna variera ljusets färgton och skapa en varmare karaktär som t ex i butiker, restauranger och cafémiljöer. Armaturerna är gjorda av aluminium med 230V 3-fas universaladapter och har en klar frontlins (25º) som är försänkt och försedd med en svart avbländningsring Rulle PRO warm-dim går att ljusreglera med de vanligaste dimrarna på marknaden och erbjuds i färgerna vitt och svart. WARM DIM Specifikationer: Mått spotlightdel: Ø60x95mm Riktbarhet: Vridbar 300 º, vinklingsbar 90 º- 180 º Rulle PRO 13W 800Im K vit Rulle PRO 13W 800Im K svart RULLE MEGA 26W Spotlight med varmvitt eller kallvitt ljus Rulle Mega är en ny ljusstark 3-fas armatur som kan fås med varmvitt ljus, 3000K, eller kallvitt ljus, 4000K. Serien är ett spännande alternativ i t ex i butiker, utställningslokaler och kontor. Tillbehör som linser med annan spridningsvinkel och två varianter av bländskydd kan beställas som tillbehör. Armaturerna är gjorda av aluminium med 230V 3-fas universaladapter och har en klar frontlins (25º) som är försänkt och försedd med en svart avbländningsring. Rulle Mega går att ljusreglera med de vanligaste dimrarna på marknaden och finns i färgerna vitt och svart. Specifikationer Mått spotlightdel: Ø78x130mm Riktbarhet: Vridbar 300º, vinklingsbar 90º-180º Rulle Mega 26W 3-fas 2100Im 3000K vit Rulle Mega 26W 3-fas 2100Im 3000K svart Rulle Mega 26W 3-fas 2100Im 4000K vit Rulle Mega 26W 3-fas 2100Im 4000K svart Rulle Mega lins 15gr Ø70mm 15 svart Rulle Mega lins 36gr Ø70mm 36 svart Rulle Mega bikakake bländskydd svart Rulle Mega barndoors bländskydd svart 17

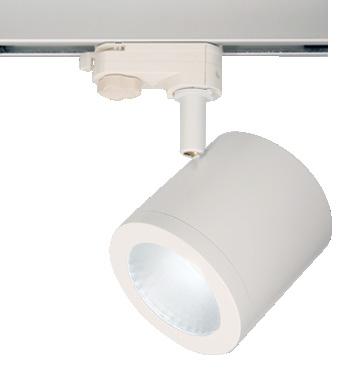

18 SOLUS II 3-FAS SPOTLIGHTS Dimringsbar med fyllig färgåtergivning Solus II är en utveckling av den populära Solus-serien. Med ett färgåtergivningsindex på CRI90 blir serien nu ett ännu bättre alternativ i butiker, utställningar och andra miljöer där god färgåtergivning är viktig. Armaturhus av aluminium med lins, drivdonsbox och adapter av plast. Levereras med 30º-lins monterad och en extra 50º-lins i förpackningen. Armaturen kan ljusregleras med vrid-dimmer och är försedd med trefas universaladapter. Det finns tillbehör som smalstrålande lins, bländskydd av bikaketyp och opal frontlins. Specifikationer Mått 25W: spotlightdel: Ø75x130mm, total: 205x120mm Mått 40W: spotlightdel: Ø95x140mm, total: 210x140mm Riktbarhet: Vridbar 350 º, vinklingsbar 60 º -300 º Solus II 25W 3-fas 2200Im 3000K vit Solus II 25W 3-fas 2200lm 3000K svart Solus II 40W 3-fas 3000lm 3000K vit Solus II 40W 3-fas 3000lm 3000K svart Solus II 25W lins 15gr Ø66mm 15 svart Solus II 25W bikakake bländskydd svart Solus II 25W opalvit lins Ø66mm opalvit Solus II 40W lins 15gr Ø88mm 15 opalvit Solus II 40W bikakake bländskydd svart Solus II 40W opalvit lins Ø88mm opalvit SOLUS SPOTLIGHTS 9W/35W/46W Serie med välkända 3-fas Spotlights Solus-familjen, som är välkänd för många, består idag av tre modeller. 9W med driver inbyggd i armaturhuset samt 35W och 46W som har en drivdonsbox av termoplast integrerad med adaptern. Alla modelerna har 3-fas universaladapter och klassisk cylindrisk design på armaturhuset som är gjort av vitlackerat aluminium. De har reflektor som är utbytbar samt är försedda med diffuserande frontlins. 9W-modellen är dimringsbar, ej 35W/46W. 35W modellen har extra högt CRI97 och 46W-modellen är den mest ljusstarka med 4200lm. 35W och 46W modellerna levereras med dubbla reflektorer. Specifikationer Mått spotlightdel: 9W Ø100x100mm, 35W/46W Ø100x130mm Riktbarhet: Vridbar 350 º, vinklingsbar 90 º -180 º Solus 9W 3-fas 850lm 3000K vit Solus 35W 3-fas 2600lm 3000K 97 25/55 vit Solus 46W 3-fas 4200lm 3000K 90 25/55 vit 18

19 TRIOLINE 3-FASSKENA Komplett skensystem för små och stora anläggningar Trioline är ett 3-fasskensystem som löser de flesta frågor i projekt tack vare den stora bredden av tillbehör. Installera med tre faser och använd möjligheten till att ansluta många armaturer eller dela upp en fas på tre tändningar för att få möjlighet till olika styrningar. De flesta universaladaptrar passar i Trioline-skenan. Utöver nedanstående sortiment finns fler tillbehör för olika varianter av nedpendling. Dessutom kan skenan beställas i andra färger och det finns även en variant för infällnad, kontakta oss för mer information vid frågor om färg och infällnad. Specifikationer Elektriska data: 400V/230V max 3x16A, IP20, Klass I E-nr Beskrivning Mått Trioline skena 2m 230V 2000x34x Trioline skena 3 m 230V 3000x34x Trioline skena 4m 230V 4000x34x Trioline anslutningsdon A 230V 110x30x Trioline anslutningsdon B 230V 110x30x Trioline ändlock 35x20x Trioline rak skarv 230V 95x20x Trioline centralt anslutningsdon 230V 210x30x Trioline L-koppling 230V 100x100x Trioline Flexskarv 230V 260x30x Trioline T-skarv A 190x110x Trioline T-skarv B 190x110x Trioline Takfäste 30x30x Trioline Wireupphäng 1,5m m takfäste Trioline skarvförstäkrning 160x30x Trioline adapter för extern ledning 75x65x Trioline takfäste för T-profil u-tak 35x40x15 Skena 2/3/4 m 230V /18/19 Anslutningsdon (A) Anslutningsdon (B) Ändlock Rak skarv 230V Centralt anslutningsdon L-koppling Flexskarv T-skarv (A) T-skarv (B) Takfäste Wireupphäng 1,5 m Skarvförstärkning Adapter för ext. ledning Takfäste T-profil U-tak
