1 Försäljningskontor Region Väst Datavägen Askim Tel Fax Ola Malmström Camilla Alexandersson Region Norr Centralesplanaden Örnsköldsvik Mikael Flemin Region Stockholm Duvkullavägen Sundbyberg Tel Fax Leif Nordqvist Kenth Pettersson Region Mitt Kryptongatan Örebro Tel Fax Magnus Orrby Ingrid Larsson Thomas Lindesvik Region Syd Börsås Västergård Åseda Tel Thomas Fagerlund usensjövägen 35B elsingborg Bo Winter Export Alstigen Torsby Erik Kihlgren Nokalux AB Box Töcksfors, Sverige Besöksadress Sandviksvägen 1 Tel Fax April NOKALUX AB

2 I Töcksfors i västra Värmland utvecklar och producerar vi större delen av våra belysningsarmaturer. Med egna anläggningar för plåt- och plastbearbetning har vi kontroll över hela produktionskedjan. I nära samarbete med världsledande leverantörer ser vi till att alltid kunna erbjuda den senaste tekniken i våra produkter. Vår strävan är att ge dig som kund bästa tänkbara service beträffande belysningsteknisk rådgivning och projektering. Genom kontinuerlig utveckling och anpassning av våra produkter gör vi vårt bästa för att vara en flexibel leverantör som uppfyller ständigt ökande krav beträffande ekonomi, teknik, miljö och design. Ytterligare information hittar du på vår hemsida: Nokalux AB förbehåller sig rätten till förändringar av produkter och sortiment samt frånsäger sig allt eventuellt ansvar för de följder som sådana förändringar liksom eventuella tryckfel kan medföra. Produktion: Arvika Logistic AB // Grafisk form: Carina Moberg Foto: Bosse Fritzén // Pelle Wahlgren Nokalux har levererat sammanlagt armaturer till Friends Arena. Ljusdesign omslagsfoto: elena Andersson Åkerberg Omslagsfoto: Luc Pages 2013

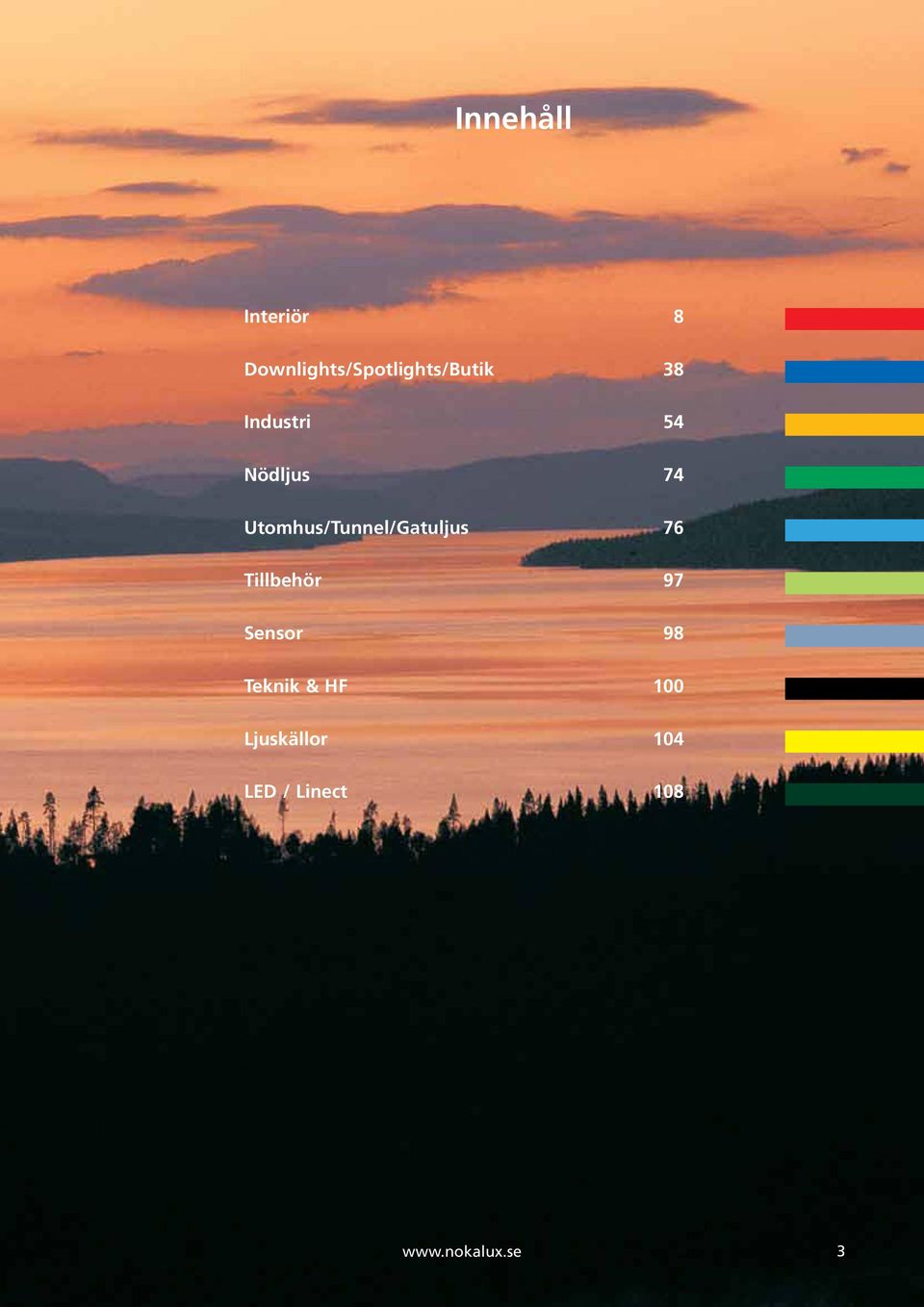

3 Innehåll Interiör 8 Downlights/Spotlights/Butik 38 Industri 54 Nödljus 74 Utomhus/Tunnel/Gatuljus 76 Tillbehör 97 Sensor 98 Teknik & F 100 Ljuskällor 104 LED / Linect

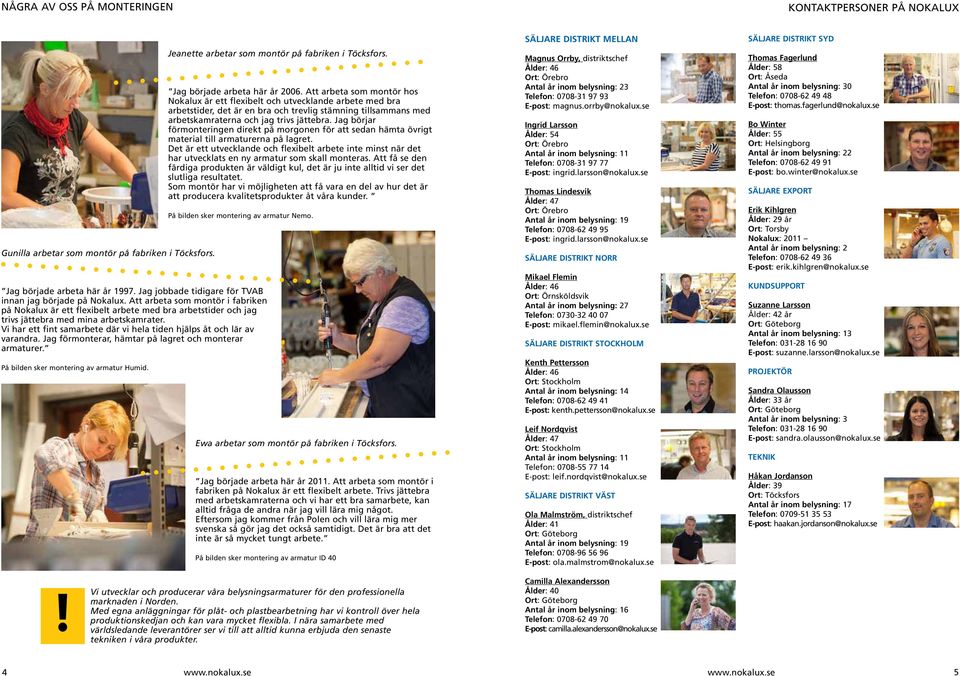

4 NÅGrA AV oss PÅ monteringen kontaktpersoner PÅ NokAlux Gunilla arbetar som montör på fabriken i Töcksfors. Jeanette arbetar som montör på fabriken i Töcksfors. Jag började arbeta här år Att arbeta som montör hos Nokalux är ett flexibelt och utvecklande arbete med bra arbetstider, det är en bra och trevlig stämning tillsammans med arbetskamraterna och jag trivs jättebra. Jag börjar förmonteringen direkt på morgonen för att sedan hämta övrigt material till armaturerna på lagret. Det är ett utvecklande och flexibelt arbete inte minst när det har utvecklats en ny armatur som skall monteras. Att få se den färdiga produkten är väldigt kul, det är ju inte alltid vi ser det slutliga resultatet. Som montör har vi möjligheten att få vara en del av hur det är att producera kvalitetsprodukter åt våra kunder. På bilden sker montering av armatur Nemo. Jag började arbeta här år Jag jobbade tidigare för TVAB innan jag började på Nokalux. Att arbeta som montör i fabriken på Nokalux är ett flexibelt arbete med bra arbetstider och jag trivs jättebra med mina arbetskamrater. Vi har ett fint samarbete där vi hela tiden hjälps åt och lär av varandra. Jag förmonterar, hämtar på lagret och monterar armaturer. På bilden sker montering av armatur umid. Ewa arbetar som montör på fabriken i Töcksfors. Jag började arbeta här år Att arbeta som montör i fabriken på Nokalux är ett flexibelt arbete. Trivs jättebra med arbetskamraterna och vi har ett bra samarbete, kan alltid fråga de andra när jag vill lära mig något. Eftersom jag kommer från Polen och vill lära mig mer svenska så gör jag det också samtidigt. Det är bra att det inte är så mycket tungt arbete. På bilden sker montering av armatur ID 40 SäLjarE DISTrIkT MELLaN Magnus Orrby, distriktschef Ålder: 46 Ort: Örebro antal år inom belysning: 23 Telefon: E-post: magnus.orrby@nokalux.se Ingrid Larsson Ålder: 54 Ort: Örebro antal år inom belysning: 11 Telefon: E-post: ingrid.larsson@nokalux.se Thomas Lindesvik Ålder: 47 Ort: Örebro antal år inom belysning: 19 Telefon: E-post: ingrid.larsson@nokalux.se SäLjarE DISTrIkT NOrr Mikael Flemin Ålder: 46 Ort: Örnsköldsvik antal år inom belysning: 27 Telefon: E-post: mikael.flemin@nokalux.se SäLjarE DISTrIkT STOckOLM kenth Pettersson Ålder: 46 Ort: Stockholm antal år inom belysning: 14 Telefon: E-post: kenth.pettersson@nokalux.se Leif Nordqvist Ålder: 47 Ort: Stockholm antal år inom belysning: 11 Telefon: E-post: leif.nordqvist@nokalux.se SäLjarE DISTrIkT väst Ola Malmström, distriktschef Ålder: 41 Ort: Göteborg antal år inom belysning: 19 Telefon: E-post: ola.malmstrom@nokalux.se SäLjarE DISTrIkT SyD Thomas Fagerlund Ålder: 58 Ort: Åseda antal år inom belysning: 30 Telefon: E-post: thomas.fagerlund@nokalux.se Bo Winter Ålder: 55 Ort: elsingborg antal år inom belysning: 22 Telefon: E-post: bo.winter@nokalux.se SäLjarE EXPOrT Erik kihlgren Ålder: 29 år Ort: Torsby Nokalux: 2011 antal år inom belysning: 2 Telefon: E-post: erik.kihlgren@nokalux.se kundsupport Suzanne Larsson Ålder: 42 år Ort: Göteborg antal år inom belysning: 13 Telefon: E-post: suzanne.larsson@nokalux.se PrOjEkTör Sandra Olausson Ålder: 33 år Ort: Göteborg antal år inom belysning: 3 Telefon: E-post: sandra.olausson@nokalux.se TEkNIk åkan jordanson Ålder: 39 Ort: Töcksfors antal år inom belysning: 17 Telefon: E-post: haakan.jordanson@nokalux.se! Vi utvecklar och producerar våra belysningsarmaturer för den professionella marknaden i Norden. Med egna anläggningar för plåt- och plastbearbetning har vi kontroll över hela produktionskedjan och kan vara mycket flexibla. I nära samarbete med världsledande leverantörer ser vi till att alltid kunna erbjuda den senaste tekniken i våra produkter. camilla alexandersson Ålder: 40 Ort: Göteborg antal år inom belysning: 16 Telefon: E-post: camilla.alexandersson@nokalux.se

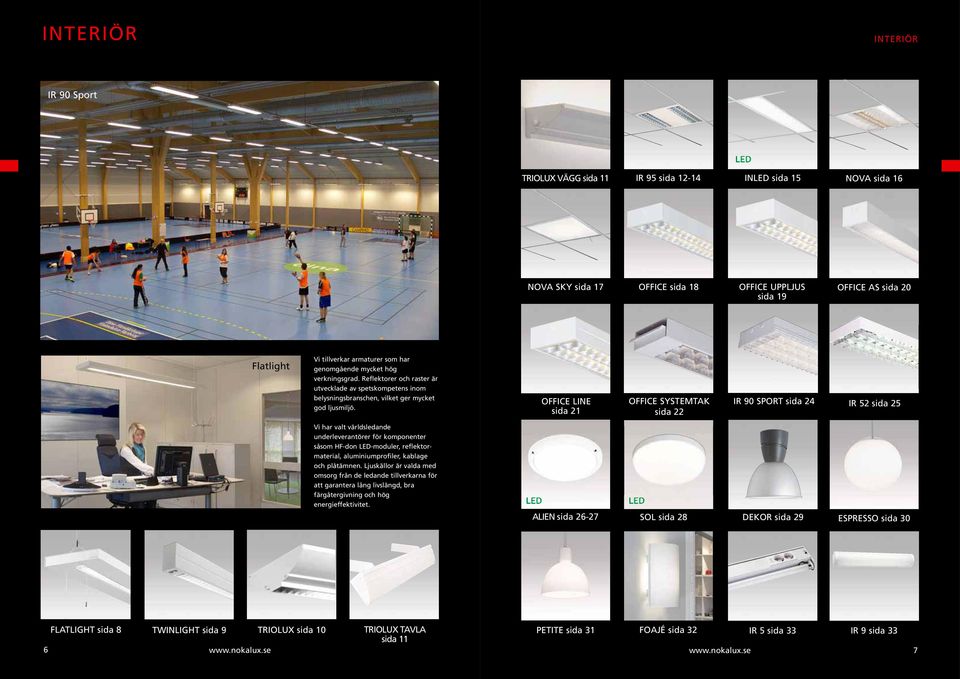

5 INTERIÖR INTERIÖR IR 90 Sport TRIOLUX VÄGG sida 11 IR 95 sida INLED sida 15 NOVA sida 16 NOVA SKY sida 17 OFFICE sida 18 OFFICE UPPLJUS sida 19 OFFICE AS sida 20 Flatlight Vi tillverkar armaturer som har genomgående mycket hög verkningsgrad. Reflektorer och raster är utvecklade av spetskompetens inom belysningsbranschen, vilket ger mycket god ljusmiljö. OFFICE LINE sida 21 OFFICE SYSTEMTAK sida 22 IR 90 SPORT sida 24 IR 52 sida 25 Vi har valt världsledande underleverantörer för komponenter såsom F-don LED-moduler, reflektormaterial, aluminiumprofiler, kablage och plåtämnen. Ljuskällor är valda med omsorg från de ledande tillverkarna för att garantera lång livslängd, bra färgåtergivning och hög energieffektivitet. ALIEN sida ledsymbol SOL sida 28 DEKOR sida 29 ESPRESSO sida 30 FLATLIGT sida 8 TWINLIGT sida 9 TRIOLUX sida 10 TRIOLUX TAVLA PETITE sida 31 FOAJÉ sida 32 IR 5 sida 33 sida IR 9 sida 33 7

6 INTERIÖR FLATLIGT INTERIÖR TWINLIGT Pendlad armatur med upp- och nedljus för kontor. Vit eller grå stomme av pulverlackerad aluzink. Silvergrått tvärlamellbländskydd. Reflektorer för såväl nedljus som uppljus. Levereras med monterade ljuskällor färg 830, anslutningsledning (2,2 m) och jordad stickpropp samt wirependel med friktionslås. Två dragströmbrytare för separat tändning av upp- resp. nedljus. Sensor Inbyggd sensor som tänder ljuset vid rörelse. Stilren pendlad armatur med upp- och nedljus. Stomme av plåt som standard vit strukturlack. Gavlar av plåt. Dubbelparaboliskt reflektorbländskydd (DP) av metalliserad renaluminium. Levereras som standard med wirependel med friktionslås justerbart längs armaturen, samt anslutningsledning 2,2 m med jordad stickpropp. Finns i utförande med separat tändning upp- ner alternativt med gemensam tändning av upp ner ljuset. Går att få i ett flertal utförande beträffande ljusreglering och anslutning. Finns även med inbyggd sensor. F/R-TD Ljusreglering med två dragströmbrytare. IP 20 I CE SENSOR F/R TD Sensor Ljusreglering med två dragströmbrytare och inbyggd sensor som tänder ljuset vid rörelse. B L Actilume Philips Actilume system med inbyggd sensor och ljusreglering efter dagsljusnivå Wirependel med friktionslås Grålackerad Sensor smart dim Tridonics inbyggda sensor och ljusreglering efter dagsljusnivå. Tillbehör Best. nr. Dammskiva 28/54 W Dammskiva 35/49 W För övriga tillbehör se sida 97. För ytterligare information se sida 98 och 99. IP 20 CE SENSOR 50cd/1000 lm Typ Art. nr. E-nr vit E-nr grå L B c/c Ljuskälla Sockel Vikt Flatlight x28 W FD G5 4 Flatlight x35 W FD G5 5 Flatlight 328 F/R-TD TD x28 W FD G5 4 Flatlight 335 F/R-TD TD x35 W FD G5 5 Flatlight 328 F/R TD Sensor TD-S x28 W FD G5 4 Flatlight 335 F/R TD Sensor TD-S x35 W FD G5 5 Flatlight 328 Actilume ACTI x28 W FD G5 4 Flatlight 335 Actilume ACTI x35 W FD G5 5 Flatlight 328 Sensor S x28 W FD G5 4 Flatlight 335 Sensor S x35 W FD G5 5 Flatlight 328 Sensor Smart Dim SD x28 W FD G5 4 Flatlight 335 Sensor Smart Dim SD x35 W FD G B L c/c Typ Art. nr. E-nr L B Effekt Vikt Twinlight 228 DP x28 W FD 4 Twinlight 228 DP Grå G x28 W FD 4 Twinlight 228 DP Separat Tändning x28 W FD 4 Twinlight 228 DP Grå Separat Tändning G x28 W FD 4 Twinlight 228 DP F-R TD x28 W FD 4 Twinlight 228 DP F-R TD Grå G x28 W FD 4 Twinlight 228 DP Sensor , 115 2x28 W FD 4 Twinlight 228 DP Sensor Grå G x28 W FD 4 Twinlight 254 DP x54 W FD 4 Twinlight 254 DP Grå G x54 W FD 4 Twinlight 254 DP Separat Tändning x54 W FD 4 Twinlight 254 DP Grå Separa ändning G x54 W FD 4 Twinlight 254 DP F-R TD x54 W FD 4 Twinlight 254 DP F-R TD Grå G x54 W FD 4 Twinlight 254 DP Sensor x54 W FD 4 Twinlight 254 DP Sensor Grå G x54 W FD 4 Tilläggsbeteckning: grålackerad -G

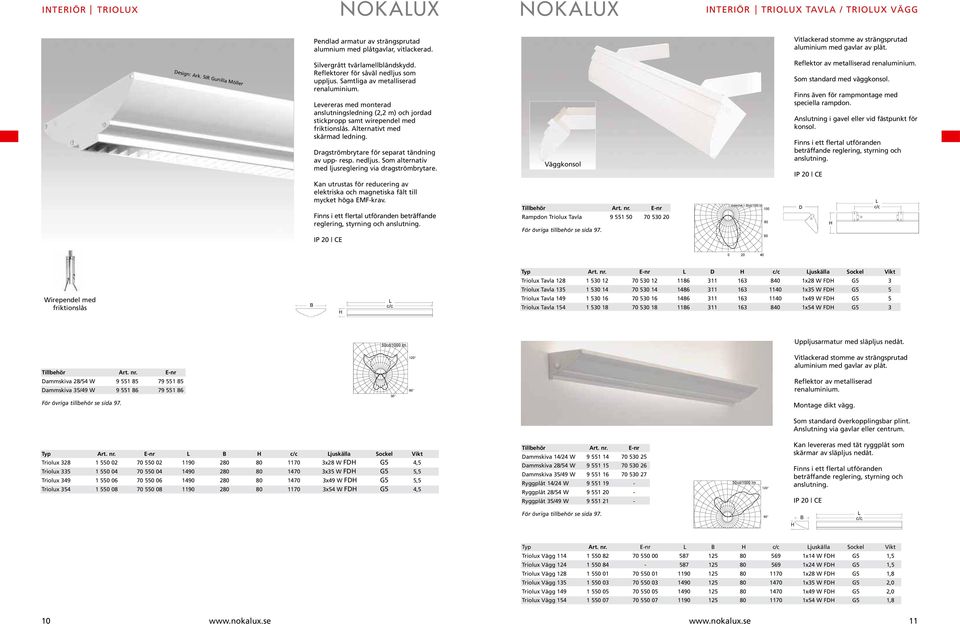

7 INTERIÖR TRIOLUX INTERIÖR TRIOLUX TAVLA / TRIOLUX VÄGG Pendlad armatur av strängsprutad alumnium med plåtgavlar, vitlackerad. Vitlackerad stomme av strängsprutad aluminium med gavlar av plåt. Design: Ark. SIR Gunilla Möller Silvergrått tvärlamellbländskydd. Reflektorer för såväl nedljus som uppljus. Samtliga av metalliserad renaluminium. Levereras med monterad anslutningsledning (2,2 m) och jordad stickpropp samt wirependel med friktionslås. Alternativt med skärmad ledning. Dragströmbrytare för separat tändning av upp- resp. nedljus. Som alternativ med ljusreglering via dragströmbrytare. Kan utrustas för reducering av elekt riska och magnetiska fält till mycket höga EMF-krav. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 20 CE Väggkonsol Tillbehör Art. nr. E-nr Rampdon Triolux Tavla För övriga tillbehör se sida skalenhet = 50cd/1000 lm Reflektor av metalliserad renaluminium. Som standard med väggkonsol. Finns även för rampmontage med speciella rampdon. Anslutning i gavel eller vid fästpunkt för konsol. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 20 CE D L c/c Typ Art. nr. E-nr L D c/c Ljuskälla Sockel Vikt Triolux Tavla x28 W FD G5 3 Triolux Tavla x35 W FD G5 5 Wirependel med friktionslås B L c/c Triolux Tavla x49 W FD G5 5 Triolux Tavla x54 W FD G5 3 50cd/1000 lm Uppljusarmatur med släpljus nedåt. Tillbehör Art. nr. E-nr Dammskiva 28/54 W Dammskiva 35/49 W För övriga tillbehör se sida Vitlackerad stomme av strängsprutad aluminium med gavlar av plåt. Reflektor av metalliserad renaluminium. Montage dikt vägg. Som standard överkopplingsbar plint. Anslutning via gavlar eller centrum. Typ Art. nr. E-nr L B c/c Ljuskälla Sockel Vikt Triolux x28 W FD G5 4,5 Triolux x35 W FD G5 5,5 Triolux x49 W FD G5 5,5 Triolux x54 W FD G5 4,5 Tillbehör Art. nr. E-nr Dammskiva 14/24 W Dammskiva 28/54 W Dammskiva 35/49 W Ryggplåt 14/24 W Ryggplåt 28/54 W Ryggplåt 35/49 W cd/1000 lm 120 Kan levereras med tät ryggplåt som skärmar av släpljus nedåt. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 20 CE För övriga tillbehör se sida B L c/c Typ Art. nr. E-nr L B c/c Ljuskälla Sockel Vikt Triolux Vägg x14 W FD G5 1,5 Triolux Vägg x24 W FD G5 1,5 Triolux Vägg x28 W FD G5 1,8 Triolux Vägg x35 W FD G5 2,0 Triolux Vägg x49 W FD G5 2,0 Triolux Vägg x54 W FD G5 1,

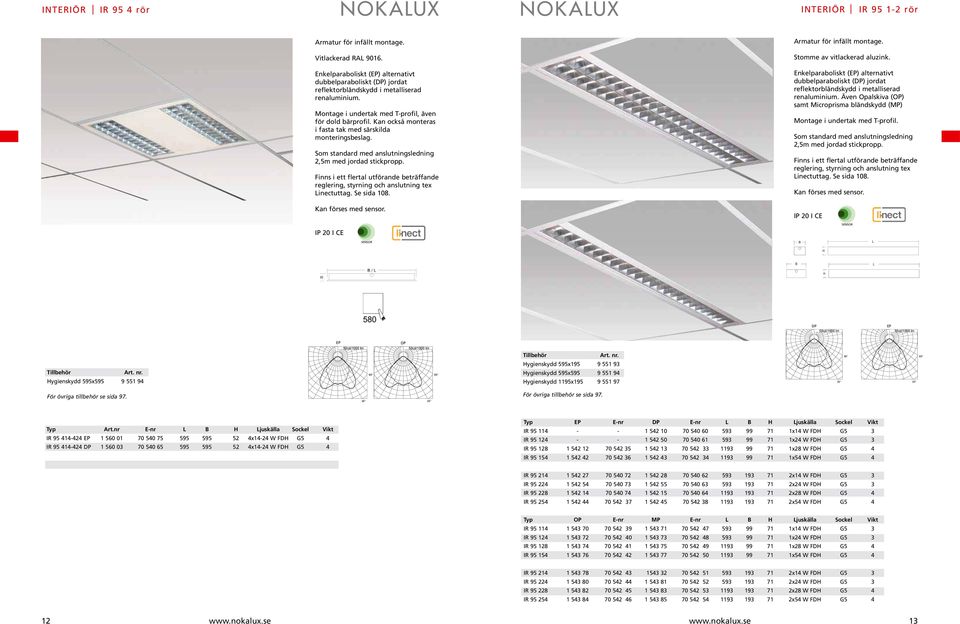

8 INTERIÖR IR 95 4 rör INTERIÖR IR rör Armatur för infällt montage. Vitlackerad RAL Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd i metalliserad renaluminium. Montage i undertak med T-profil, även för dold bärprofil. Kan också monteras i fasta tak med särskilda monteringsbeslag. Som standard med anslutningsledning 2,5m med jordad stickpropp. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. Armatur för infällt montage. Stomme av vitlackerad aluzink. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd i metalliserad renaluminium. Även Opalskiva (OP) samt Microprisma bländskydd (MP) Montage i undertak med T-profil. Som standard med anslutningsledning 2,5m med jordad stickpropp. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. Kan förses med sensor. Kan förses med sensor. IP 20 I CE SENSOR IP 20 I CE SENSOR B L B L DP 50cd/1000 lm EP 50cd/1000 lm Tillbehör Art. nr. ygienskydd 595x EP 50cd/1000 lm DP 50cd/1000 lm Tillbehör Art. nr. ygienskydd 595x ygienskydd 595x ygienskydd 1195x För övriga tillbehör se sida 97. För övriga tillbehör se sida 97. Typ Art.nr E-nr L B Ljuskälla Sockel Vikt IR EP x14-24 W FD G5 4 IR DP x14-24 W FD G5 4 Typ EP E-nr DP E-nr L B Ljuskälla Sockel Vikt IR x14 W FD G5 3 IR x24 W FD G5 3 IR x28 W FD G5 4 IR x54 W FD G5 4 IR x14 W FD G5 3 IR x24 W FD G5 3 IR x28 W FD G5 4 IR x54 W FD G5 4 Typ OP E-nr MP E-nr L B Ljuskälla Sockel Vikt IR x14 W FD G5 3 IR x24 W FD G5 3 IR x28 W FD G5 4 IR x54 W FD G5 4 IR x14 W FD G5 3 IR x24 W FD G5 3 IR x28 W FD G5 4 IR x54 W FD G

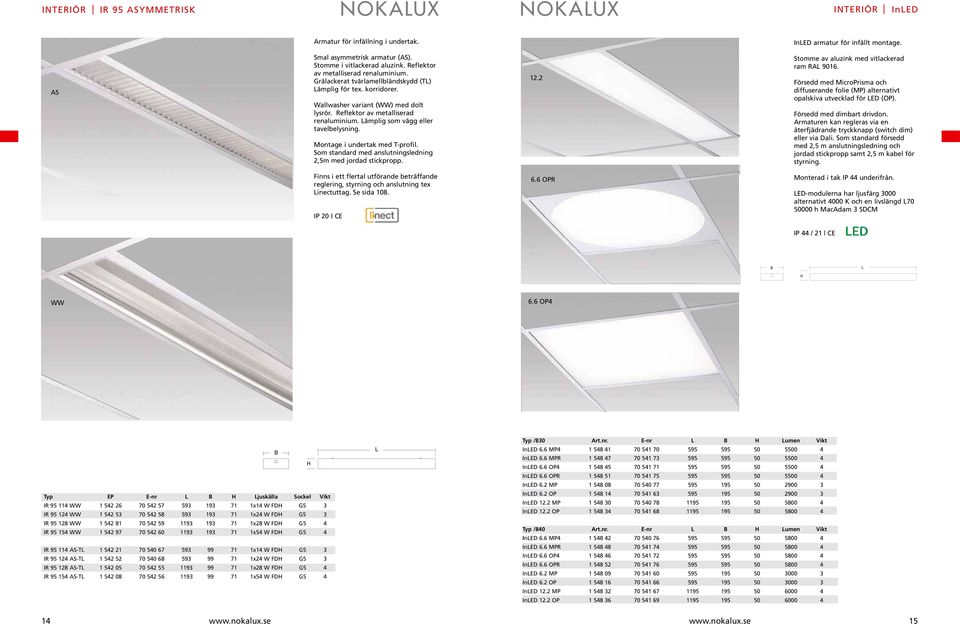

9 INTERIÖR IR 95 ASYMMETRISK INTERIÖR InLED Armatur för infällning i undertak. InLED armatur för infällt montage. AS Smal asymmetrisk armatur (AS). Stomme i vitlackerad aluzink. Reflektor av metalliserad renaluminium. Grålackerat tvärlamellbländskydd (TL) Lämplig för tex. korridorer. Wallwasher variant (WW) med dolt lysrör. Reflektor av metalliserad renaluminium. Lämplig som vägg eller tavelbelysning. Montage i undertak med T-profil. Som standard med anslutningsledning 2,5m med jordad stickpropp Stomme av aluzink med vitlackerad ram RAL Försedd med MicroPrisma och diffuserande folie (MP) alternativt opalskiva utvecklad för LED (OP). Försedd med dimbart drivdon. Armaturen kan regleras via en återfjädrande tryckknapp (switch dim) eller via Dali. Som standard försedd med 2,5 m anslutningsledning och jordad stickpropp samt 2,5 m kabel för styrning. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. IP 20 I CE 6.6 OPR Monterad i tak IP 44 underifrån. LED-modulerna har ljusfärg 3000 alternativt 4000 K och en livslängd L h MacAdam 3 SDCM IP 44 / 21 CE WW 6.6 OP4 B Typ EP E-nr L B Ljuskälla Sockel Vikt IR WW x14 W FD G5 3 IR WW x24 W FD G5 3 IR WW x28 W FD G5 4 IR WW x54 W FD G5 4 IR AS-TL x14 W FD G5 3 IR AS-TL x24 W FD G5 3 IR AS-TL x28 W FD G5 4 IR AS-TL x54 W FD G5 4 L Typ /830 Art.nr. E-nr L B Lumen Vikt InLED 6.6 MP InLED 6.6 MPR InLED 6.6 OP InLED 6.6 OPR InLED 6.2 MP InLED 6.2 OP InLED 12.2 MP InLED 12.2 OP Typ /840 Art.nr. E-nr L B Lumen Vikt InLED 6.6 MP InLED 6.6 MPR InLED 6.6 OP InLED 6.6 OPR InLED 6.2 MP InLED 6.2 OP InLED 12.2 MP InLED 12.2 OP

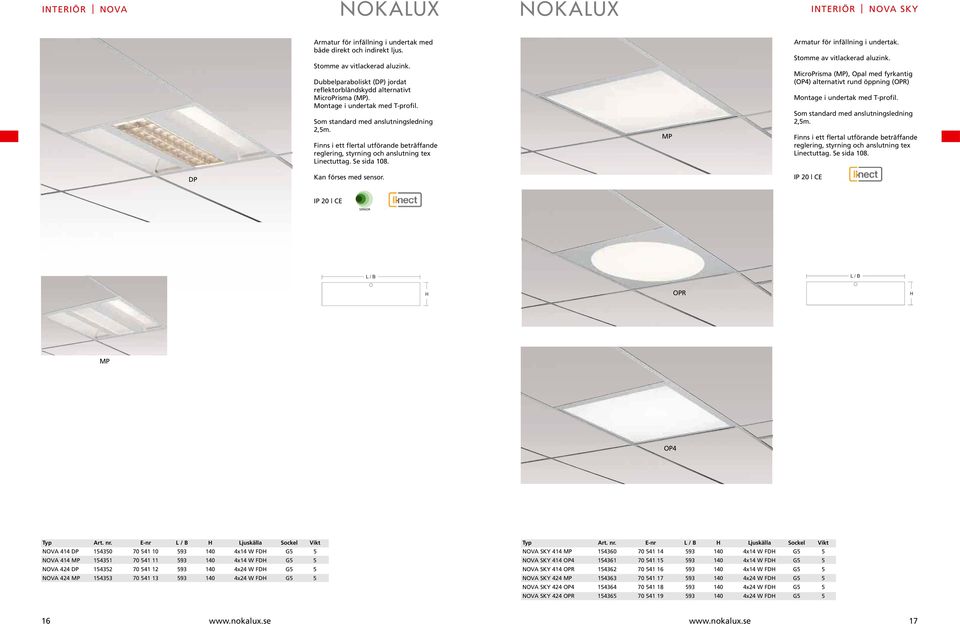

10 INTERIÖR NOVA INTERIÖR NOVA SKY Armatur för infällning i undertak med både direkt och indirekt ljus. Stomme av vitlackerad aluzink. Dubbelparaboliskt (DP) jordat reflektorbländskydd alternativt MicroPrisma (MP). Montage i undertak med T-profil. Som standard med anslutningsledning 2,5m. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. MP Armatur för infällning i undertak. Stomme av vitlackerad aluzink. MicroPrisma (MP), Opal med fyrkantig (OP4) alternativt rund öppning (OPR) Montage i undertak med T-profil. Som standard med anslutningsledning 2,5m. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. DP Kan förses med sensor. IP 20 CE IP 20 CE SENSOR L / B L / B OPR MP OP4 Typ Art. nr. E-nr L / B Ljuskälla Sockel Vikt NOVA 414 DP x14 W FD G5 5 NOVA 414 MP x14 W FD G5 5 NOVA 424 DP x24 W FD G5 5 NOVA 424 MP x24 W FD G5 5 Typ Art. nr. E-nr L / B Ljuskälla Sockel Vikt NOVA SKY 414 MP x14 W FD G5 5 NOVA SKY 414 OP x14 W FD G5 5 NOVA SKY 414 OPR x14 W FD G5 5 NOVA SKY 424 MP x24 W FD G5 5 NOVA SKY 424 OP x24 W FD G5 5 NOVA SKY 424 OPR x24 W FD G

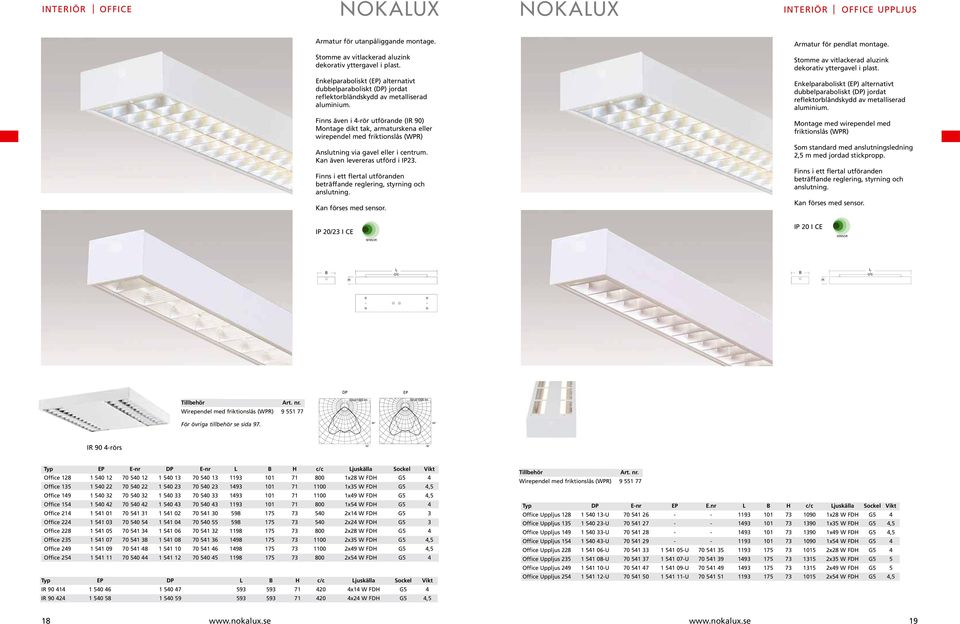

11 INTERIÖR OFFICE INTERIÖR OFFICE UPPLJUS Armatur för utanpåliggande montage. Stomme av vitlackerad aluzink dekorativ yttergavel i plast. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd av metalliserad aluminium. Finns även i 4-rör utförande (IR 90) Montage dikt tak, armaturskena eller wirependel med friktionslås (WPR) Anslutning via gavel eller i centrum. Kan även levereras utförd i IP23. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan förses med sensor. Armatur för pendlat montage. Stomme av vitlackerad aluzink dekorativ yttergavel i plast. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd av metalliserad aluminium. Montage med wirependel med friktionslås (WPR) Som standard med anslutningsledning 2,5 m med jordad stickpropp. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan förses med sensor. IP 20/23 I CE SENSOR IP 20 I CE SENSOR B L c/c B L c/c Tillbehör Art. nr. Wirependel med friktionslås (WPR) T5 DP DP 50cd/1000 lm 2 rörs EP EP 50cd/1000 lm För övriga tillbehör se sida 97. IR 90 4-rörs Typ EP E-nr DP E-nr L B c/c Ljuskälla Sockel Vikt Office x28 W FD G5 4 Office x35 W FD G5 4,5 Office x49 W FD G5 4,5 Office x54 W FD G5 4 Office x14 W FD G5 3 Office x24 W FD G5 3 Office x28 W FD G5 4 Office x35 W FD G5 4,5 Office x49 W FD G5 4,5 Office x54 W FD G5 4 Typ EP DP L B c/c Ljuskälla Sockel Vikt IR x14 W FD G5 4 IR x24 W FD G5 4,5 Tillbehör Art. nr. Wirependel med friktionslås (WPR) Typ DP E-nr EP E.nr L B c/c Ljuskälla Sockel Vikt Office Uppljus U x28 W FD G5 4 Office Uppljus U x35 W FD G5 4,5 Office Uppljus U x49 W FD G5 4,5 Office Uppljus U x54 W FD G5 4 Office Uppljus U U x28 W FD G5 4 Office Uppljus U U x35 W FD G5 5 Office Uppljus U U x49 W FD G5 5 Office Uppljus U U x54 W FD G5 4,

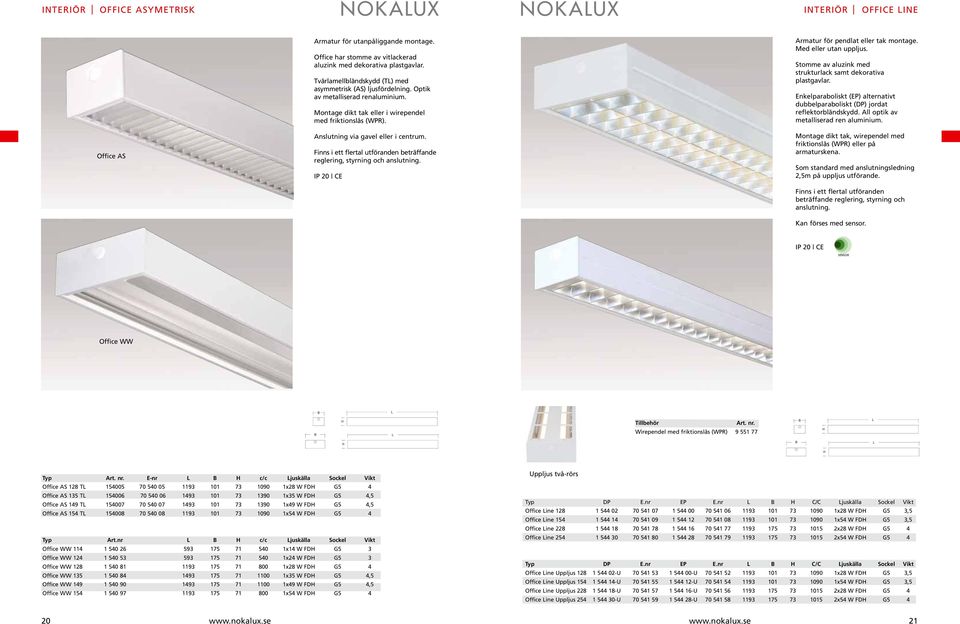

12 INTERIÖR OFFICE ASYMETRISK INTERIÖR OFFICE LINE Office AS Armatur för utanpåliggande montage. Office har stomme av vitlackerad aluzink med dekorativa plastgavlar. Tvärlamellbländskydd (TL) med asymmetrisk (AS) ljusfördelning. Optik av metalliserad renaluminium. Montage dikt tak eller i wirependel med friktionslås (WPR). Anslutning via gavel eller i centrum. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 20 CE Armatur för pendlat eller tak montage. Med eller utan uppljus. Stomme av aluzink med strukturlack samt dekorativa plastgavlar. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd. All optik av metalliserad ren aluminium. Montage dikt tak, wirependel med friktionslås (WPR) eller på armaturskena. Som standard med anslutningsledning 2,5m på uppljus utförande. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan förses med sensor. IP 20 CE SENSOR Office WW B L B L Tillbehör Art. nr. Wirependel med friktionslås (WPR) B L B L Typ Art. nr. E-nr L B c/c Ljuskälla Sockel Vikt Office AS 128 TL x28 W FD G5 4 Office AS 135 TL x35 W FD G5 4,5 Office AS 149 TL x49 W FD G5 4,5 Office AS 154 TL x54 W FD G5 4 Typ Art.nr L B c/c Ljuskälla Sockel Vikt Office WW x14 W FD G5 3 Office WW x24 W FD G5 3 Office WW x28 W FD G5 4 Office WW x35 W FD G5 4,5 Office WW x49 W FD G5 4,5 Office WW x54 W FD G5 4 Uppljus två-rörs Typ DP E.nr EP E.nr L B C/C Ljuskälla Sockel Vikt Office Line x28 W FD G5 3,5 Office Line x54 W FD G5 3,5 Office Line x28 W FD G5 4 Office Line x54 W FD G5 4 Typ DP E.nr EP E.nr L B C/C Ljuskälla Sockel Vikt Office Line Uppljus U U x28 W FD G5 3,5 Office Line Uppljus U U x54 W FD G5 3,5 Office Line Uppljus U U x28 W FD G5 4 Office Line Uppljus U U x54 W FD G

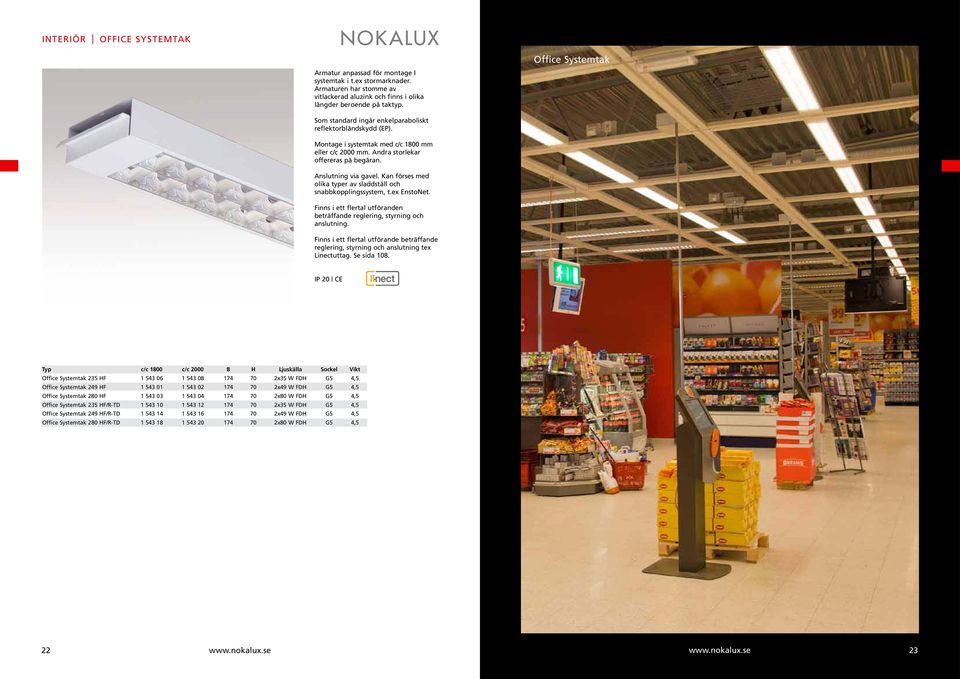

13 INTERIÖR OFFICE SYSTEMTAK Armatur anpassad för montage I systemtak i t.ex stormarknader. Armaturen har stomme av vitlackerad aluzink och finns i olika längder beroende på taktyp. Office Systemtak Som standard ingår enkelparaboliskt reflektorbländskydd (EP). Montage i systemtak med c/c 1800 mm eller c/c 2000 mm. Andra storlekar offereras på begäran. Anslutning via gavel. Kan förses med olika typer av sladdställ och snabbkopplingssystem, t.ex EnstoNet. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. IP 20 CE Typ c/c 1800 c/c 2000 B Ljuskälla Sockel Vikt Office Systemtak 235 F x35 W FD G5 4,5 Office Systemtak 249 F x49 W FD G5 4,5 Office Systemtak 280 F x80 W FD G5 4,5 Office Systemtak 235 F/R-TD x35 W FD G5 4,5 Office Systemtak 249 F/R-TD x49 W FD G5 4,5 Office Systemtak 280 F/R-TD x80 W FD G5 4,

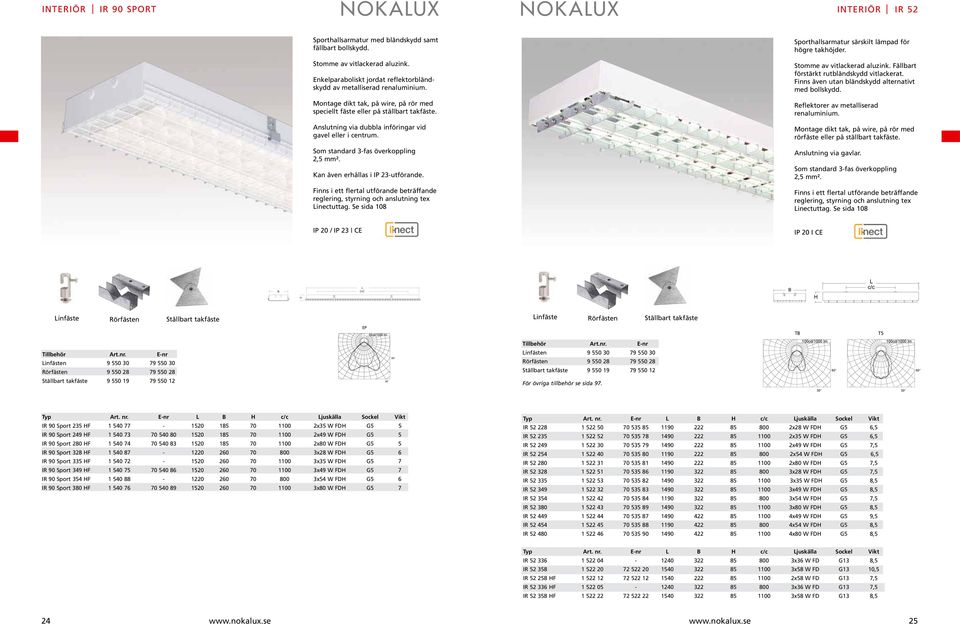

14 INTERIÖR IR 90 SPORT INTERIÖR IR 52 Sporthallsarmatur med bländskydd samt fällbart bollskydd. Stomme av vitlackerad aluzink. Enkelparaboliskt jordat reflektorbländskydd av metalliserad ren aluminium. Montage dikt tak, på wire, på rör med speciellt fäste eller på ställbart takfäste. Anslutning via dubbla införingar vid gavel eller i centrum. Som standard 3-fas överkoppling 2,5 mm². Kan även erhållas i IP 23-utförande. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108 Sporthallsarmatur särskilt lämpad för högre takhöjder. Stomme av vitlackerad aluzink. Fällbart förstärkt rutbländskydd vitlackerat. Finns även utan bländskydd alternativt med bollskydd. Reflektorer av metalliserad renaluminium. Montage dikt tak, på wire, på rör med rörfäste eller på ställbart takfäste. Anslutning via gavlar. Som standard 3-fas överkoppling 2,5 mm². Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108 IP 20 / IP 23 CE IP 20 I CE B L c/c Linfäste Rörfästen Ställbart takfäste 2 rörs EP EP 50cd/1000 lm Linfäste Rörfästen Ställbart takfäste T8 T5 Tillbehör Art.nr. E-nr 100cd/1000 lm 100cd/1000 lm Tillbehör Art.nr. E-nr Linfästen Rörfästen Ställbart takfäste Linfästen Rörfästen Ställbart takfäste För övriga tillbehör se sida 97. Typ Art. nr. E-nr L B c/c Ljuskälla Sockel Vikt IR 90 Sport 235 F x35 W FD G5 5 IR 90 Sport 249 F x49 W FD G5 5 IR 90 Sport 280 F x80 W FD G5 5 IR 90 Sport 328 F x28 W FD G5 6 IR 90 Sport 335 F x35 W FD G5 7 IR 90 Sport 349 F x49 W FD G5 7 IR 90 Sport 354 F x54 W FD G5 6 IR 90 Sport 380 F x80 W FD G5 7 Typ Art. nr. E-nr L B c/c Ljuskälla Sockel Vikt IR x28 W FD G5 6,5 IR x35 W FD G5 6,5 IR x49 W FD G5 7,5 IR x54 W FD G5 6,5 IR x80 W FD G5 7,5 IR x28 W FD G5 7,5 IR x35 W FD G5 8,5 IR x49 W FD G5 8,5 IR x54 W FD G5 7,5 IR x80 W FD G5 8,5 IR x49 W FD G5 9,5 IR x54 W FD G5 8,5 IR x80 W FD G5 8,5 Typ Art. nr. E-nr L B c/c Ljuskälla Sockel Vikt IR x36 W FD G13 8,5 IR x58 W FD G13 10,5 IR F x58 W FD G13 7,5 IR F x36 W FD G13 7,5 IR F x58 W FD G13 8,

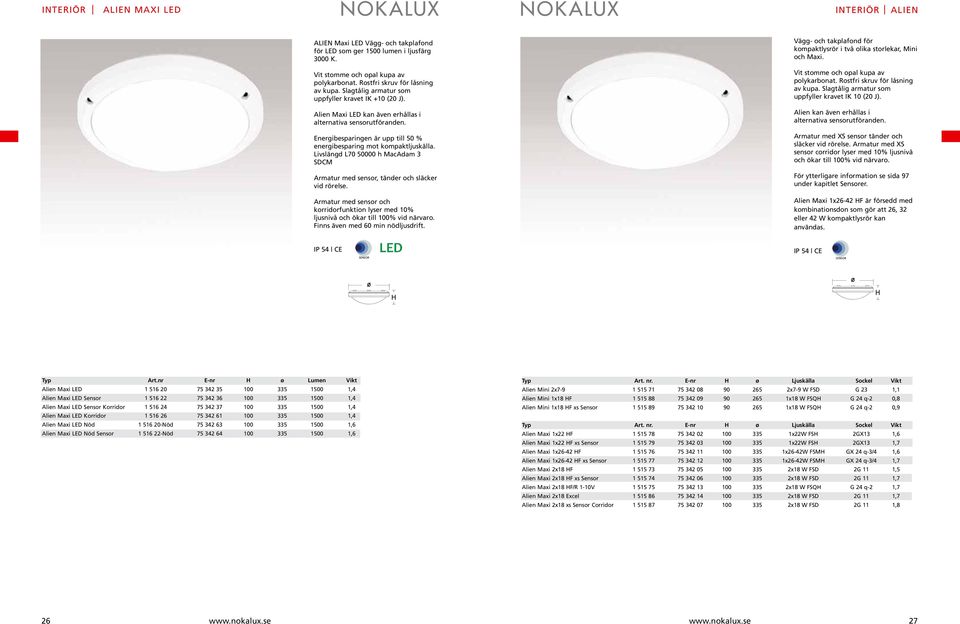

15 INTERIÖR ALIEN MAXI LED INTERIÖR ALIEN ALIEN Maxi LED Vägg- och takplafond för LED som ger 1500 lumen i ljusfärg 3000 K. Vit stomme och opal kupa av polykarbonat. Rostfri skruv för låsning av kupa. Slagtålig armatur som uppfyller kravet IK +10 (20 J). Alien Maxi LED kan även erhållas i alternativa sensorutföranden. Energibesparingen är upp till 50 % energibesparing mot kompaktljuskälla. Livslängd L h MacAdam 3 SDCM Armatur med sensor, tänder och släcker vid rörelse. Armatur med sensor och korridorfunktion lyser med 10% ljusnivå och ökar till 100% vid närvaro. Finns även med 60 min nödljusdrift. Vägg- och takplafond för kompaktlysrör i två olika storlekar, Mini och Maxi. Vit stomme och opal kupa av polykarbonat. Rostfri skruv för låsning av kupa. Slagtålig armatur som uppfyller kravet IK 10 (20 J). Alien kan även erhållas i alternativa sensorutföranden. Armatur med XS sensor tänder och släcker vid rörelse. Armatur med XS sensor corridor lyser med 10% ljusnivå och ökar till 100% vid närvaro. För ytterligare information se sida 97 under kapitlet Sensorer. Alien Maxi 1x26-42 F är försedd med kombinationsdon som gör att 26, 32 eller 42 W kompaktlysrör kan användas. IP 54 CE SENSOR IP 54 CE SENSOR ø ø Typ Art.nr E-nr ø Lumen Vikt Alien Maxi Led ,4 Alien Maxi Led Sensor ,4 Alien Maxi Led Sensor Korridor ,4 Alien Maxi Led Korridor ,4 Alien Maxi Led Nöd Nöd ,6 Alien Maxi Led Nöd Sensor Nöd ,6 Typ Art. nr. E-nr ø Ljuskälla Sockel Vikt Alien Mini 2x x7-9 W FSD G 23 1,1 Alien Mini 1x18 F x18 W FSQ G 24 q-2 0,8 Alien Mini 1x18 F xs Sensor x18 W FSQ G 24 q-2 0,9 Typ Art. nr. E-nr ø Ljuskälla Sockel Vikt Alien Maxi 1x22 F x22W FS 2GX13 1,6 Alien Maxi 1x22 F xs Sensor x22W FS 2GX13 1,7 Alien Maxi 1x26-42 F x26-42W FSM GX 24 q-3/4 1,6 Alien Maxi 1x26-42 F xs Sensor x26-42W FSM GX 24 q-3/4 1,7 Alien Maxi 2x18 F x18 W FSD 2G 11 1,5 Alien Maxi 2x18 F xs Sensor x18 W FSD 2G 11 1,7 Alien Maxi 2x18 F/R 1-10V x18 W FSQ G 24 q-2 1,7 Alien Maxi 2x18 Excel x18 W FSD 2G 11 1,7 Alien Maxi 2x18 xs Sensor Corridor x18 W FSD 2G 11 1,

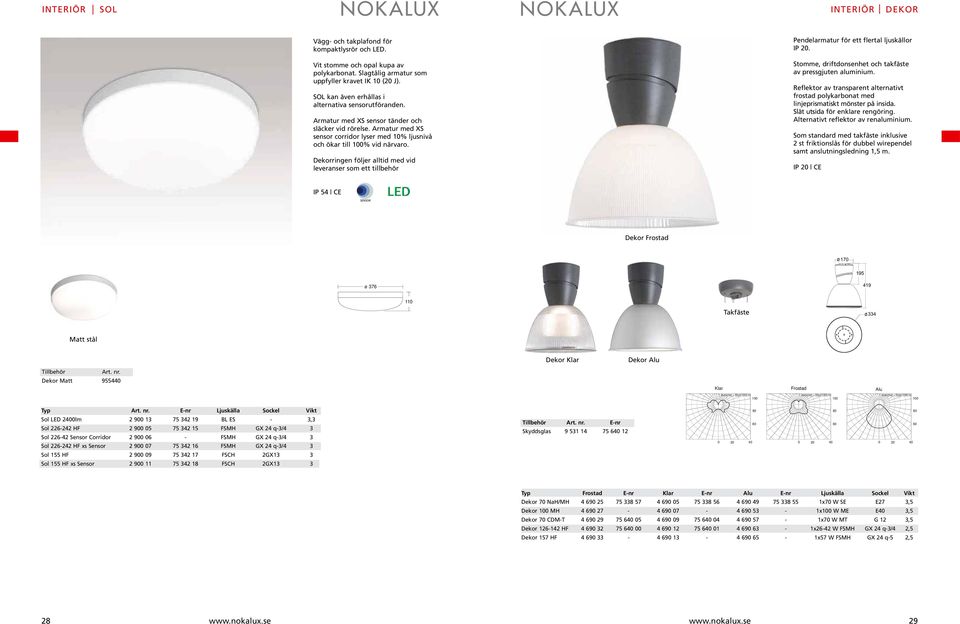

16 INTERIÖR SOL INTERIÖR DEKOR Vägg- och takplafond för kompaktlysrör och LED. Vit stomme och opal kupa av polykarbonat. Slagtålig armatur som uppfyller kravet IK 10 (20 J). SOL kan även erhållas i alternativa sensorutföranden. Armatur med XS sensor tänder och släcker vid rörelse. Armatur med XS sensor corridor lyser med 10% ljusnivå och ökar till 100% vid närvaro. Dekorringen följer alltid med vid leveranser som ett tillbehör Pendelarmatur för ett flertal ljuskällor IP 20. Stomme, driftdonsenhet och takfäste av pressgjuten aluminium. Reflektor av transparent alternativt frostad polykarbonat med linjeprismatiskt mönster på insida. Slät utsida för enklare rengöring. Alternativt reflektor av renaluminium. Som standard med takfäste inklusive 2 st friktionslås för dubbel wirependel samt anslutningsledning 1,5 m. IP 20 CE IP 54 CE SENSOR Dekor Frostad øÿ ø Takfäste øÿ334 Matt stål Dekor Klar Dekor Alu Tillbehör Art. nr. Dekor Matt Klar 1 skalenhet = 50cd/1000 lm 100 Frostad 1 skalenhet = 50cd/1000 lm 100 Alu 1 skalenhet = 50cd/1000 lm 100 Typ Art. nr. E-nr Ljuskälla Sockel Vikt Sol LED 2400lm BL ES - 3,3 Sol F FSM GX 24 q-3/4 3 Sol Sensor Corridor FSM GX 24 q-3/4 3 Sol F xs Sensor FSM GX 24 q-3/4 3 Sol 155 F FSC 2GX13 3 Sol 155 F xs Sensor FSC 2GX13 3 Tillbehör Art. nr. E-nr Skyddsglas Typ Frostad E-nr Klar E-nr Alu E-nr Ljuskälla Sockel Vikt Dekor 70 Na/M x70 W SE E27 3,5 Dekor 100 M x100 W ME E40 3,5 Dekor 70 CDM-T x70 W MT G 12 3,5 Dekor F x26-42 W FSM GX 24 q-3/4 2,5 Dekor 157 F x57 W FSM GX 24 q-5 2,

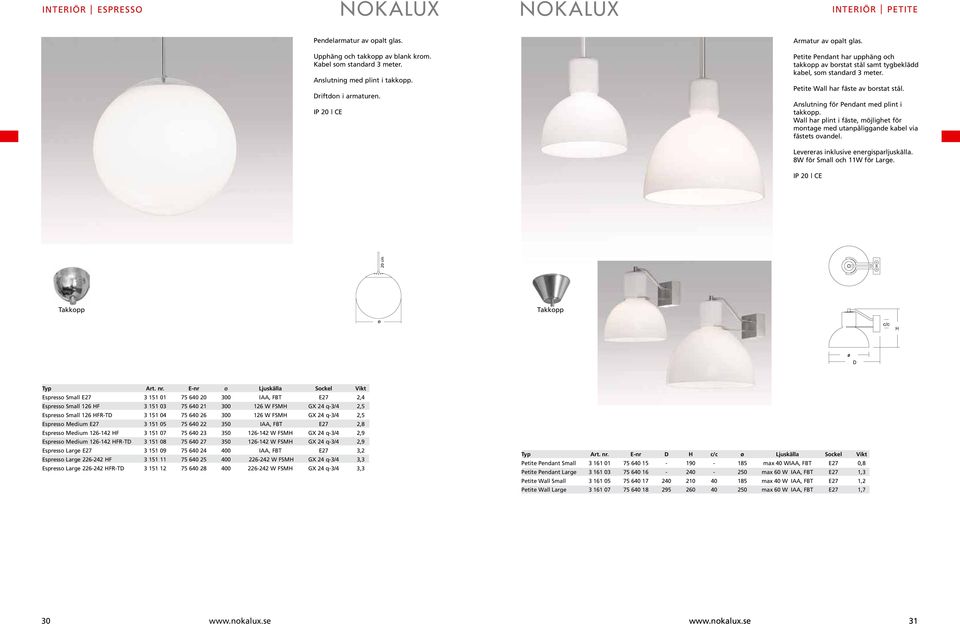

17 INTERIÖR ESPRESSO INTERIÖR PETITE Pendelarmatur av opalt glas. Upphäng och takkopp av blank krom. Kabel som standard 3 meter. Anslutning med plint i takkopp. Driftdon i armaturen. IP 20 CE Armatur av opalt glas. Petite Pendant har upphäng och takkopp av borstat stål samt tygbeklädd kabel, som standard 3 meter. Petite Wall har fäste av borstat stål. Anslutning för Pendant med plint i takkopp. Wall har plint i fäste, möjlighet för montage med utanpåliggande kabel via fästets ovandel. Levereras inklusive energisparljuskälla. 8W för Small och 11W för Large. IP 20 CE 20 cm Takkopp Takkopp ø c/c ø D Typ Art. nr. E-nr ø Ljuskälla Sockel Vikt Espresso Small E IAA, FBT E27 2,4 Espresso Small 126 F W FSM GX 24 q-3/4 2,5 Espresso Small 126 FR-TD W FSM GX 24 q-3/4 2,5 Espresso Medium E IAA, FBT E27 2,8 Espresso Medium F W FSM GX 24 q-3/4 2,9 Espresso Medium FR-TD W FSM GX 24 q-3/4 2,9 Espresso Large E IAA, FBT E27 3,2 Espresso Large F W FSM GX 24 q-3/4 3,3 Espresso Large FR-TD W FSM GX 24 q-3/4 3,3 Typ Art. nr. E-nr D c/c ø Ljuskälla Sockel Vikt Petite Pendant Small max 40 WIAA, FBT E27 0,8 Petite Pendant Large max 60 W IAA, FBT E27 1,3 Petite Wall Small max 40 W IAA, FBT E27 1,2 Petite Wall Large max 60 W IAA, FBT E27 1,

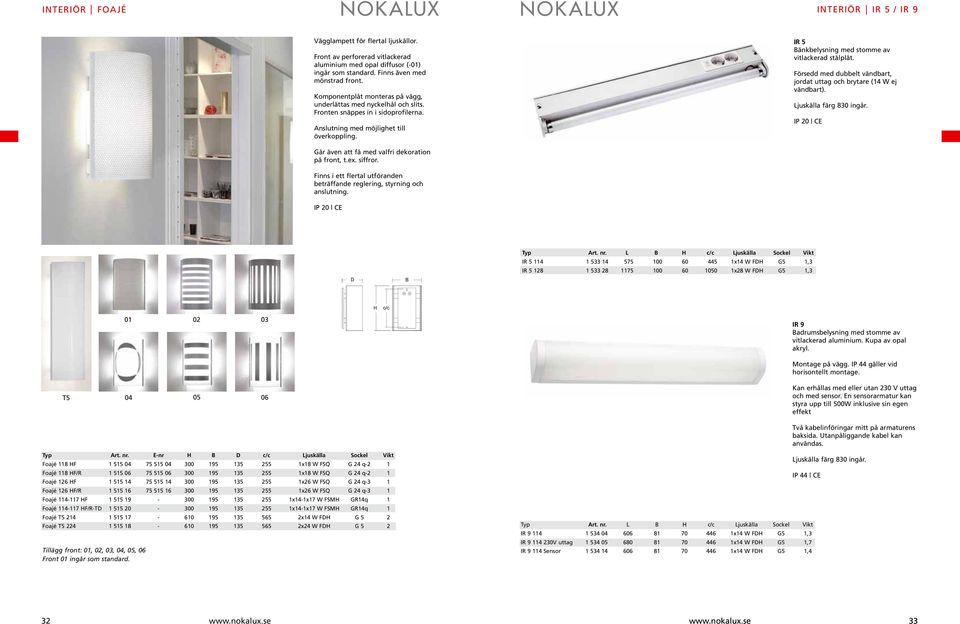

18 INTERIÖR FOAJÉ INTERIÖR IR 5 / IR 9 Vägglampett för flertal ljuskällor. Front av perforerad vitlackerad alu minium med opal diffusor (-01) ingår som standard. Finns även med mönstrad front. Komponentplåt monteras på vägg, underlättas med nyckelhål och slits. Fronten snäppes in i sidoprofilerna. Anslutning med möjlighet till över koppling. IR 5 Bänkbelysning med stomme av vit lackerad stålplåt. Försedd med dubbelt vändbart, jordat uttag och brytare (14 W ej vändbart). Ljuskälla färg 830 ingår. IP 20 CE Går även att få med valfri dekoration på front, t.ex. siffror. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 20 CE D B Typ Art. nr. L B c/c Ljuskälla Sockel Vikt IR x14 W FD G5 1,3 IR x28 W FD G5 1,3 c/c IR 9 Badrumsbelysning med stomme av vitlackerad aluminium. Kupa av opal akryl. Montage på vägg. IP 44 gäller vid horisontellt montage. T Kan erhållas med eller utan 230 V uttag och med sensor. En sensorarmatur kan styra upp till 500W inklusive sin egen effekt Två kabelinföringar mitt på armaturens baksida. Utanpåliggande kabel kan användas. Typ Art. nr. E-nr B D c/c Ljuskälla Sockel Vikt Foajé 118 F x18 W FSQ G 24 q-2 1 Foajé 118 F/R x18 W FSQ G 24 q-2 1 Foajé 126 F x26 W FSQ G 24 q-3 1 Foajé 126 F/R x26 W FSQ G 24 q-3 1 Foajé F x14-1x17 W FSM GR14q 1 Foajé F/R-TD x14-1x17 W FSM GR14q 1 Foajé T x14 W FD G 5 2 Foajé T x24 W FD G 5 2 Tillägg front: 01, 02, 03, 04, 05, 06 Front 01 ingår som standard. Ljuskälla färg 830 ingår. IP 44 CE Typ Art. nr. L B c/c Ljuskälla Sockel Vikt IR x14 W FD G5 1,3 IR V uttag x14 W FD G5 1,7 IR Sensor x14 W FD G5 1,

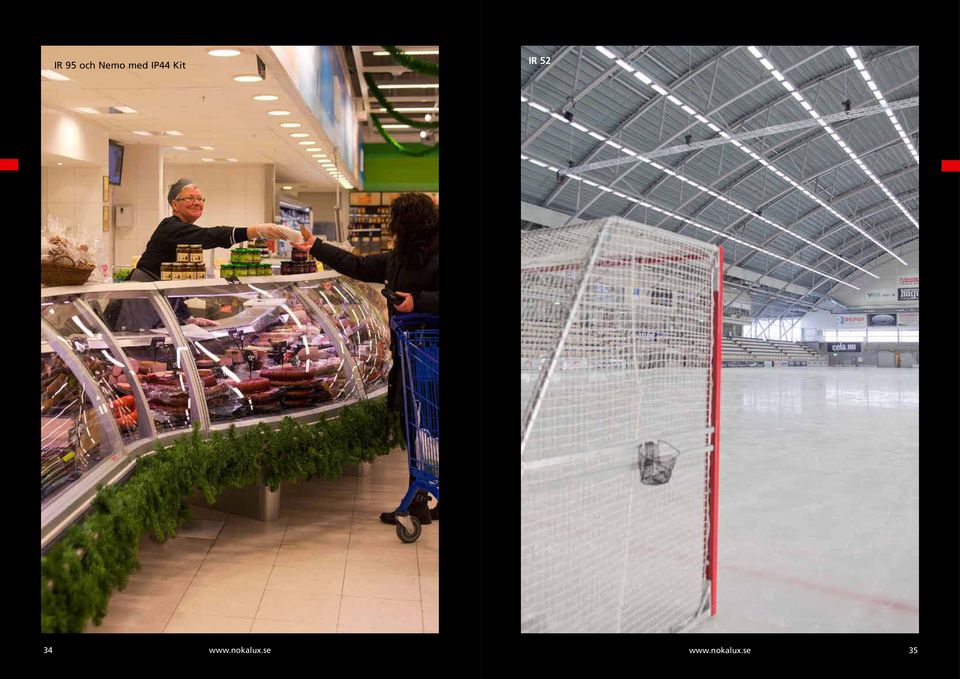

19 IR 95 och Nemo med IP44 Kit IR

20 DOWNLIGT/SPOTLIGT DOWNLIGTS/SPOTLIGTS Case och Dekor CEDEM sida 38 ALT sida 39 NEMO 5 LED sida 40 NEMO 7 LED sida 41 NEMO 7 sida 42 NEMO 9 sida 43 NANO sida 44 Effektiv belysning med optimerat ljusutbyte och minimerad storlek. Zumo Infällda armaturer för diskret allmänbelysning. ZINDER sida 45 ZUMO 7 sida 46 ZUMO 9 sida 47 Spotlights för att skapa effekt- och punktbelysning i butiker, restauranger, köpcentra och reception/lobby. Våra armaturer har aluminiumstommar och aluminiumreflektorer. Infällda armaturer har fästbeslag av stål. Detta ger eleganta och smäckra armaturer med lång livslängd. Alla ljuskällor har stabil färgåtergivning RIGG sida 48 CASE sid 49 TRANSFORMER VEGA sida 51 under hela sin livstid. sida

21 DOWNLIGT CEDEM DOWNLIGT ALT Downlight för urladdningslampa. Armaturring av gjuten aluminium, som standard vit. Övriga detaljer av aluzink. Reflektor av eloxerad renaluminium smal eller bredstrålande med semidiffus nedre del för minskad luminans. Som standard med härdat skyddsglas IP 44. Försedd med elektroniskt drivdon. Fästes i undertak med justerbara byglar. Vid montage i mjuka tak används av bärare. Anslutning i separat komponentbox IP 21 med 3-polig plint med möjlighet till överkoppling alternativt försedd med jordad anslutnings ledning. Levereras inklusive ljuskälla. IP 44 / IP 21 CE Spotlight för infällt montage. Lampdel och stomme av gjuten aluminium. Är försedd med elektroniskt drivdon. Nedfällningsbar 45 grader med möjlighet att rotera 300 grader. Försedd med härdat skyddsglas samt reflektor av renaluminium, finns med två spridningsvinklar 24 alternativt 45. Anslutning i separat komponentbox IP 21 med 3-polig plint med möjlighet till överkoppling alternativt försedd med jordad anslutnings ledning. Avsedd för Mastercolour-lampa (MT). Levereras inklusive ljuskälla. IP 21 CE Avbärare för mjuka tak Planglas Planglas med centrumhål Glasring ø 185 Ringbländ skydd Avbärare för mjuka tak ø Tillbehör Art.nr. E-nr Avbärare för mjuka tak Tillbehör Art. nr. E-nr Planglas 7 frostat Planglas 7 frostat med centrumhål Glasring Ringbländskydd 7 grått Ringbländskydd 7 vitt Avbärare för mjuka tak Dammskydd Typ E-nr 45 Ljuskälla Sockel Vikt Alt 35 CDM-T x35 W MT G 12 2 Alt 70 CDM-T x70 W MT G 12 2 Typ Smal 24 E-nr smal 24 Bred 45 E-nr bred 45 Ljuskälla Sockel Vikt Cedem 35 CDM-T x35 W MT G 12 3 Cedem 70 CDM-T x70 W MT G 12 3 Cedem 150 CDM-T x150 W MT G 12 3 Cedem 50 White SON x50 W ST PG Cedem 100 White SON x100 W ST PG

22 DOWNLIGT NEMO 5 LED DOWNLIGT NEMO 7 LED Downlight för infällt montage. Armaturring av gjuten aluminium, som standard vit. Övriga detaljer av aluzink, kylning av eloxerad aluminium. Fasetterad reflektor av renaluminium i högglansutförande. Fästes i undertak med fjädrande byglar. Separerad komponentbox som standard. Diodernas livslängd är ca, timmar med L70 Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 21 CE Downlight för infällt montage. Armaturring av gjuten aluminium, som standard vit. Kan även erhållas i borstad stål (-BS). Övriga detaljer av aluzink, kylning av eloxerad aluminium. Reflektor av renaluminium i högglansutförande alternativt frostad för mjukare ljusbild. Fästes i undertak med justerbara byglar. Separerad komponentbox som standard. Ett brett program av tillbehör såsom ringpaket, glasdekorer samt IP 44-utförande (endast 1100lm) gör Nemo 7 användbar i många miljöer. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 21/IP 44 CE 122 ø Planglas Planglas med centrumhål Glasring ø 220 Ringbländ skydd IP 44 Kit Avbärare för mjuka tak 200 Typ Art.nr E-nr Ljuskälla Vikt Nemo lm Fortimo SLM 1,3 Nemo lm Fortimo SLM 1,3 Nemo 5 LED-TD 1100lm Fortimo SLM 1,3 Nemo 5 LED-TD 2000lm Fortimo SLM 1,3 Tillbehör Art. nr. E-nr Planglas 7 frostat Planglas 7 frostat med centrumhål Glasring Ringbländskydd 7 grått Ringbländskydd 7 vitt IP 44 Kit lm Avbärare för mjuka tak Dammskydd Typ Frost Frost E-nr Ljuskälla Vikt Nemo 7 LED 1100lm Fortimo DLM 1,8 Nemo 7 LED 1100lm Fortimo DLM 1,8 Nemo 7 LED 2000lm Fortimo DLM 1,8 Nemo 7 LED 2000lm Fortimo DLM 1,8 Nemo 7 LED-TD Dim 1100lm Fortimo DLM 1,8 Nemo 7 LED-TD Dim 1100lm Fortimo DLM 1,8 Nemo 7 LED-TD Dim 2000lm Fortimo DLM 1,8 Nemo 7 LED-TD Dim 2000lm Fortimo DLM 1,8 Nemo 7 LED 3000lm Fortimo DLM 2,0 Nemo 7 LED 3000lm Fortimo DLM 2,

23 DOWNLIGT NEMO 7 DOWNLIGT NEMO 9 Downlight för infällt montage. Downlight för infällt montage. Armaturring av gjuten aluminium, som standard vit. Kan även erhållas i borstad stål (-BS). Övriga detaljer av aluzink. Reflektor av renaluminium i högglansutförande, blank eller fasett. Alternativt frostad för mjukare ljusbild. Armaturring av gjuten aluminium, som standard vit. Kan även erhållas i borstad stål (-BS). Övriga detaljer av aluzink. Reflektor av renaluminium i högglansutförande, blank eller fasett. Alternativt frostad för mjukare ljusbild. Fästes i undertak med justerbara byglar. Fästes i undertak med justerbara byglar. För att minska totala höjden kan armaturen levereras i lågbyggt utförande (150mm) med komponentbox separerad från armatur (tillägg -L). För att minska totala höjden kan armaturen levereras i lågbyggt utförande (165mm) med komponentbox separerad från armatur (tillägg -L). Anslutning i komponentbox med överkopplingsbar plint alternativt försedd med jordad anslutningsledning. Anslutning i komponentbox med överkopplingsbar plint alternativt försedd med jordad anslutningsledning. Frostad Ett brett program av tillbehör såsom ringpaket, glasdekorer samt IP 44-utförande gör Nemo 7 användbar i många miljöer. Fasett Ett brett program av tillbehör såsom ringpaket, glasdekorer samt IP 44-utförande gör Nemo 9 användbar i många miljöer. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. Kan förses med nödljusenhet (-NÖD). Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. Kan förses med nödljusenhet (-NÖD). IP 21/IP 44 CE IP 21/IP 44 CE Planglas Planglas med centrumhål Glasring 40 Planglas Planglas med centrumhål Glasring 40 Ringbländ skydd IP 44 Kit Avbärare för mjuka tak ø Ringbländ skydd IP 44 Kit Avbärare för mjuka tak ø Tillbehör Art. nr. E-nr Planglas 7 frostat Planglas 7 frostat med centrumhål Glasring Ringbländskydd 7 grått Ringbländskydd 7 vitt IP 44 Kit Avbärare för mjuka tak Dammskydd Tillbehör Art.nr. E-nr Planglas 9 frostat Planglas 9 frostat med centrumhål Glasring Ringbländskydd 9 grått Ringbländskydd 9 vitt IP 44 Kit Avbärare för mjuka tak Dammskydd Typ Frost E-nr Frost Fasett E-nr Fasett Blank Ljuskälla Sockel Vikt Nemo F x18 W FSM GX 24 q-2 1,4 Nemo F x26-1x32 W FSM GX 24 q-3/4 1,4 Nemo F/R x26-1x32 W FSM GX 24 q-3/4 1,4 Nemo F/R-TD x26-1x32 W FSM GX 24 q-3/4 1,4 Nemo F x26 W FSM GX 24 q-3/4 1,4 Nemo F/R x26 W FSM GX 24 q-3/4 1,4 Nemo F/R-TD x26 W FSM GX 24 q-3/4 1,4 Nemo F x14-1x17 W FSM GR14q 1,4 Nemo F x14-2x17 W FSM GR14q 1,4 Nemo F/R-TD x14-1x17 W FSM GR14q 1,4 Nemo F/R-TD x14-2x17 W FSM GR14q 1,4 Typ Frost E-nr Frost Fasett E-nr Fasett Blank Ljuskälla Sockel Vikt Nemo F x26-1x42 W FSM GX 24 q-3/4 1,6 Nemo F/R x26-1x42 W FSM GX 24 q-3/4 1,6 Nemo F/R-TD x26-1x42 W FSM GX 24 q-3/4 1,6 Nemo F x26-2x42 W FSM GX 24 q-3/4 1,6 Nemo F/R x26-2x42 W FSM GX 24 q-3/4 1,6 Nemo F/R-TD x26-2x42 W FSM GX 24 q-3/4 1,6 Nemo F x14-1x17 W FSM GR14q 1,6 Nemo F x14-2x17 W FSM GR14q 1,6 Nemo F/R-TD x14-1x17 W FSM GR14q 1,6 Nemo F/R-TD x14-2x17 W FSM GR14q 1,

24 DOWNLIGT NANO DOWNLIGT ZINDER Borstad stål Lågbyggd downlight för infällt montage med komponentbox separerad från armatur. Armaturring av gjuten aluminium, som standard vit. Kan även erhållas i borstad stål (-BS). Övriga detaljer av aluzink. Reflektor av renaluminium i högglansutförande. Fästes i undertak med justerbara byglar. Armaturen levereras i lågbyggt utförande (100 mm) med komponentbox separerad från armatur. Ett brett program av tillbehör såsom ringpaket, glasdekorer samt IP 44-utförande gör Nano användbar i många miljöer. Finns i ett flertal utförande beträffande reglering, styrning och anslutning tex Linectuttag. Se sida 108. Kan förses med nödljusenhet (-NÖD). IP 21/IP 44 CE Downlight för utanpåliggande montage. Stomme av vitlackerad aluminium. Reflektor av renaluminium i högglansutförande, blank eller fasett. Alternativt frostad för mjukare ljusbild. Innerdel med elkomponenter monteras. Därefter reflektor med stomme. Anslutning med överkopplingsbar plint Ringpaket och glasdekorer gör Zinder användbar i många miljöer. Möjlighet för anslutning av utanpåliggande ledning med distansbygel samt montage i lutande tak med speciell snedtakscylinder. Taklutning måste då anges tex grader. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. IP 20 CE Planglas Planglas med centrumhål Glasring Planglas Planglas med centrumhål Glasring ø ø 220 Ringbländ skydd IP 44 Kit Avbärare för mjuka tak 200 Ringbländ skydd Tillbehör Art. nr. E-nr Planglas 7 frostat Planglas 7 frostat med centrumhål Glasring Ringbländskydd 7 grått Ringbländskydd 7 vitt IP 44 Kit Avbärare för mjuka tak Dammskydd Typ Art. nr. E-nr Ljuskälla Sockel Vikt Nano 118 F L 1x18 W FSM GX 24 q-2 1,4 Nano F L x26-1x32 W FSM GX 24 q-3/4 1,4 Nano F/R L x26-1x32 W FSM GX 24 q-3/4 1,4 Nano F/R-TD L x26-1x32 W FSM GX 24 q-3/4 1,4 Nano 226 F L x26 W FSM GX 24 q-3/4 1,4 Nano 226 F/R L x26 W FSM GX 24 q-3/4 1,4 Nano 226 F/R-TD L x26 W FSM GX 24 q-3/4 1,4 Nano F L - 1x14-1x17 W FSM GR14q 1,4 Nano F L - 2x14-2x17 W FSM GR14q 1,4 Nano F/R-TD L - 1x14-1x17 W FSM GR14q 1,4 Nano F/R-TD L - 2x14-2x17 W FSM GR14q 1,4 Tillbehör Art.nr E-nr Planglas 9 frostat Planglas 9 frostat med centrumhål Glasring Ringbländskydd 9 grått Ringbländskydd 9 vitt Snedtakscyliner Dammskydd Typ Frost E-nr Frost Fasett E-nr Fasett Blank Ljuskälla Sockel Vikt Zinder F x26-1x42 W FSM GX 24 q-2 1,6 Zinder F/R x26-1x42 W FSM GX 24 q-3/4 1,6 Zinder F/R-TD x26-1x42 W FSM GX 24 q-3/4 1,6 Zinder F x26-2x42 W FSM GX 24 q-3/4 1,6 Zinder F/R x26-2x42 W FSM GX 24 q-3/4 1,6 Zinder F/R-TD x26-2x42 W FSM GX 24 q-3/4 1,6 Zinder F x14-1x17 W FSM GR14q 1,6 Zinder F x14-2x17 W FSM GR14q 1,6 Zinder F/R-TD x14-1x17 W FSM GR14q 1,6 Zinder F/R-TD x14-2x17 W FSM GR14q 1,
