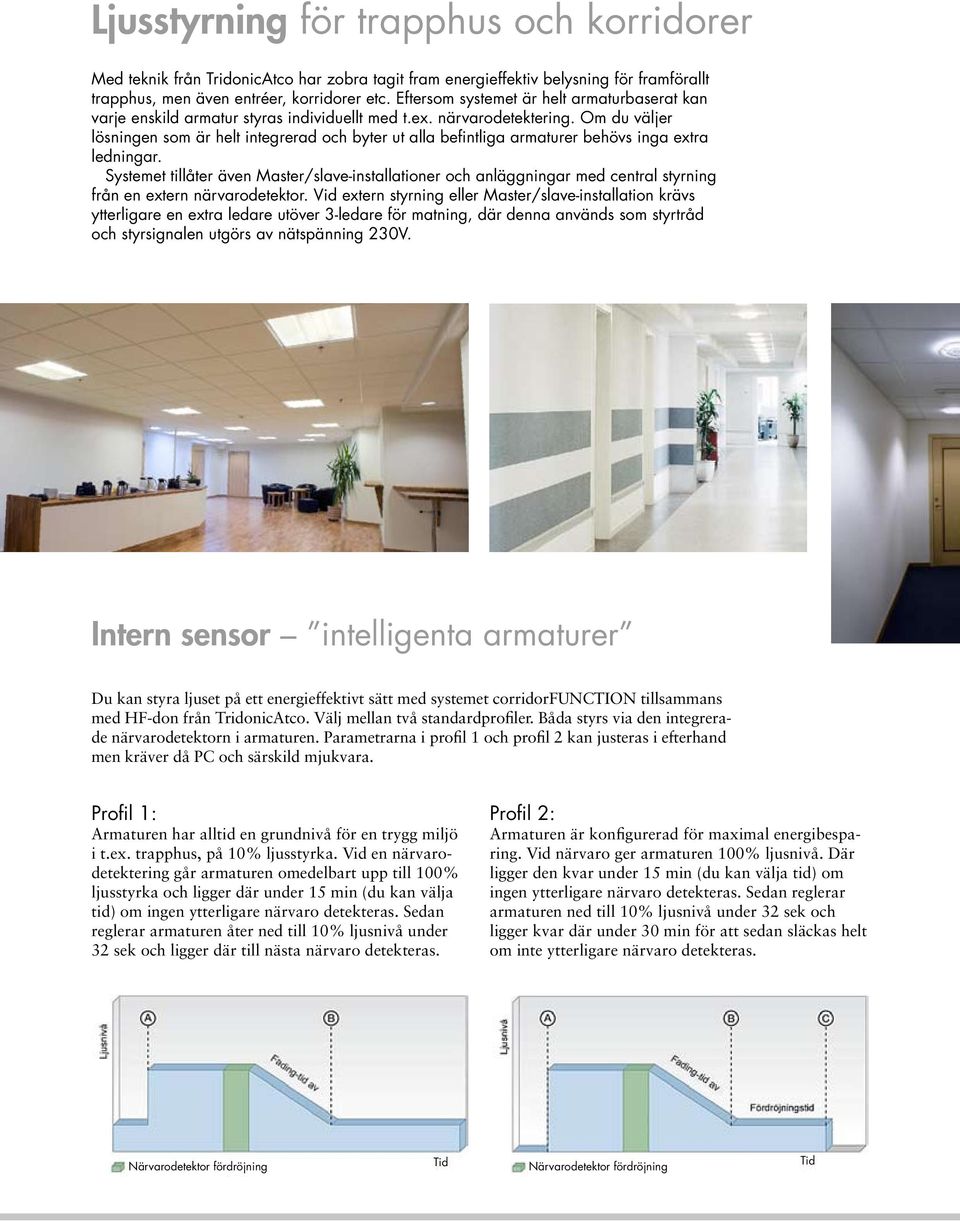

2 Ljusstyrning för trapphus och korridorer Med teknik från TridonicAtco har zobra tagit fram energieffektiv belysning för framförallt trapphus, men även entréer, korridorer etc. Eftersom systemet är helt armaturbaserat kan varje enskild armatur styras individuellt med t.ex. närvarodetektering. Om du väljer lösningen som är helt integrerad och byter ut alla befintliga armaturer behövs inga extra ledningar. Systemet tillåter även Master/slave-installationer och anläggningar med central styrning från en extern närvarodetektor. Vid extern styrning eller Master/slave-installation krävs ytterligare en extra ledare utöver 3-ledare för matning, där denna används som styrtråd och styrsignalen utgörs av nätspänning 230V. Intern sensor intelligenta armaturer Du kan styra ljuset på ett energieffektivt sätt med systemet corridorfunction tillsaans med HF-don från TridonicAtco. Välj mellan två standardprofiler. Båda styrs via den integrerade närvarodetektorn i armaturen. Parametrarna i profil 1 och profil 2 kan justeras i efterhand men kräver då PC och särskild mjukvara. Profil 1: Armaturen har alltid en grundnivå för en trygg miljö i t.ex. trapphus, på 10% ljusstyrka. Vid en närvarodetektering går armaturen omedelbart upp till 100% ljusstyrka och ligger där under 15 min (du kan välja tid) om ingen ytterligare närvaro detekteras. Sedan reglerar armaturen åter ned till 10% ljusnivå under 32 sek och ligger där till nästa närvaro detekteras. Profil 2: Armaturen är konfigurerad för maximal energibesparing. Vid närvaro ger armaturen 100% ljusnivå. Där ligger den kvar under 15 min (du kan välja tid) om ingen ytterligare närvaro detekteras. Sedan reglerar armaturen ned till 10% ljusnivå under 32 sek och ligger kvar där under 30 min för att sedan släckas helt om inte ytterligare närvaro detekteras. Närvarodetektor fördröjning Tid Närvarodetektor fördröjning Tid

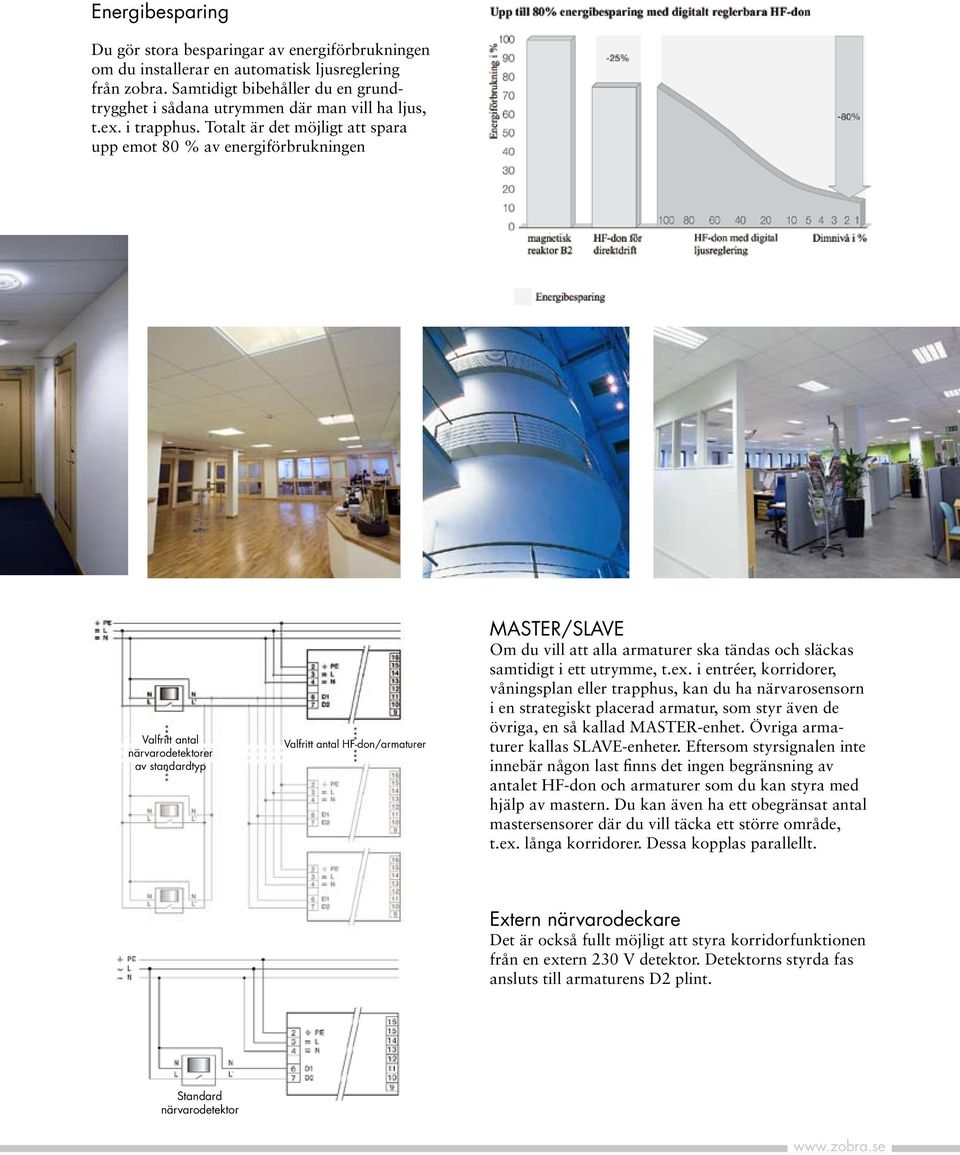

3 Energibesparing Du gör stora besparingar av energiförbrukningen om du installerar en automatisk ljusreglering från zobra. Samtidigt bibehåller du en grundtrygghet i sådana utryen där man vill ha ljus, t.ex. i trapphus. Totalt är det möjligt att spara upp emot 80 % av energiförbrukningen Valfritt antal närvarodetektorer av standardtyp Valfritt antal HF-don/armaturer MASTER/SLAVE Om du vill att alla armaturer ska tändas och släckas samtidigt i ett utrye, t.ex. i entréer, korridorer, våningsplan eller trapphus, kan du ha närvarosensorn i en strategiskt placerad armatur, som styr även de övriga, en så kallad MASTER-enhet. Övriga armaturer kallas SLAVE-enheter. Eftersom styrsignalen inte innebär någon last finns det ingen begränsning av antalet HF-don och armaturer som du kan styra med hjälp av mastern. Du kan även ha ett obegränsat antal mastersensorer där du vill täcka ett större område, t.ex. långa korridorer. Dessa kopplas parallellt. Extern närvarodeckare Det är också fullt möjligt att styra korridorfunktionen från en extern 230 V detektor. Detektorns styrda fas ansluts till armaturens D2 plint. Standard närvarodetektor

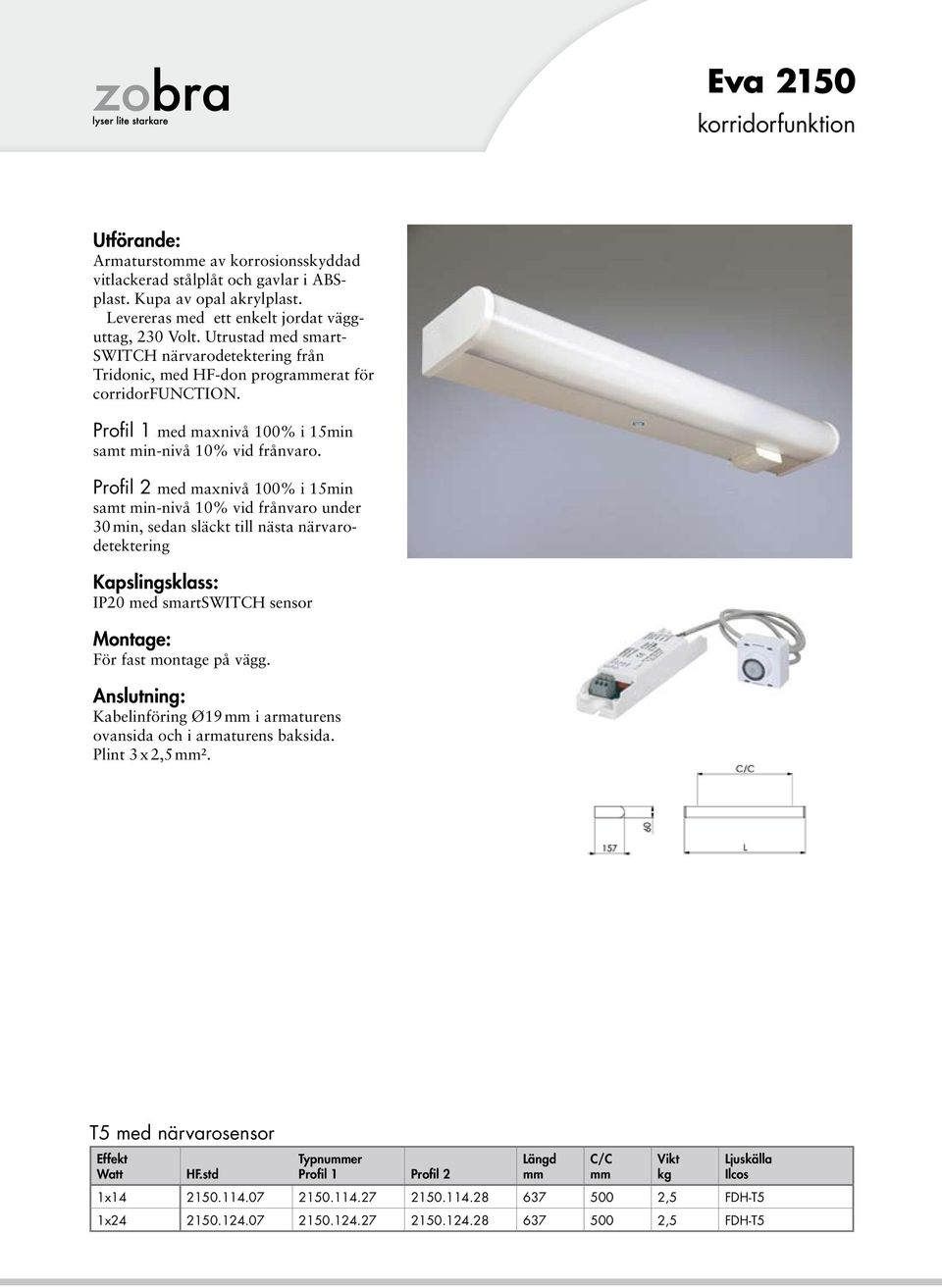

4 Eva 2150 korridorfunktion Utförande: Armaturstoe av korrosionsskyddad vitlackerad stålplåt och gavlar i ABSplast. Kupa av opal akrylplast. Levereras med ett enkelt jordat vägguttag, 230 Volt. Utrustad med smart- SWITCH närvarodetektering från Tridonic, med HF-don prograerat för corridorfunction. Profil 1 med maxnivå 100% i 15min samt min-nivå 10% vid frånvaro. Profil 2 med maxnivå 100% i 15min samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering Kapslingsklass: IP20 med smartswitch sensor Montage: För fast montage på vägg. Anslutning: Kabelinföring Ø19 i armaturens ovansida och i armaturens baksida. Plint 3 x 2,5 ². T5 med närvarosensor Typnuer Längd C/C 1x ,5 FDH-T5 1x ,5 FDH-T5

5 Ve 2240 korridorfunktion Design: pineapple production Utförande: Armaturstoe av vitlackerad stålplåt, gavlar av formsprutad ASA-plast. Bländskydd av opal Melinex för nedljus samt reflektorer av renaluminium Miro5. 2-rörsarmaturen har upp och nedljus från båda rören och 3-rörsarmaturen har ett lysrör för nedljuset och två för uppljuset. Utrustad med smartswitch närvarodetektering från Tridonic, med HF-don prograerat för corridorfunction. Profil 1 med maxnivå 100% i 15 min samt min-nivå 10% vid frånvaro. Profil 2 med maxnivå 100% i 15 min samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering. Kapslingsklass: IP20 Montage: Pendlad. Levereras med 1,0 meter snabbställbart vajerupphäng. Anslutning: Levereras med 2,5 meter vit anslutningsledning med jordad stickpropp. Ljusfördelning 80/20 med närvarosensor Typnuer Längd C/C 2x ,0 FDH-T5 2x ,0 FDH-T5 2x ,0 FDH-T5 2x ,0 FDH-T5 Ljusfördelning 70/30 med närvarosensor Typnuer Längd C/C 3x ,2 FDH-T5 3x ,2 FDH-T5 3x ,2 FDH-T5 3x ,2 FDH-T5
