2 Fagerhult e-sense det enkla är det svåra Den osmartaste teknik som finns, är den som får dig att känna dig dum. Sedan spelar det ingen roll hur god idén var från början. Ljusstyrning är ett sådant exempel. En teknik som fötts ur vårt behov av ergonomiskt och energisnålt ljus. Så självklar, men alldeles för svår att förstå sig på. Både för den som ska planera, den som ska installera och den som ska använda. Nu har tekniken äntligen mognat och vi på Fagerhult kan lansera ett unikt koncept. e-sense intelligens satt i system. Allt du behöver göra är att sätta i stickproppen och trycka på en knapp. Vårt mål har varit att avskaffa alla dolda kostnader vid installation, drift och underhåll. Att slippa strömbrytare och komplicerade inställningar. Du monterar en vanlig armatur men får ett helt styrsystem. Med e-sense kan varje armatur i lokalen tänka själv. Armaturen har en nyutvecklad multisensor som känner av rörelserna i rummet, mäter det infallande dagsljuset och anpassar effekten därefter. Hur intelligent den ska vara avgör du genom att välja mellan två systemvarianter; fullödiga e-sense Acti- Lume eller basmodellen e-sense SmartSwitch. Vad du än väljer sköter armaturen sig själv. Å andra sidan finns det inget dummare än oflexibel teknik. Om du vill kan du styra ljuset själv, med hjälp av en dragströmbrytare. Och vill du möblera om på kontoret är det inget problem eftersom armaturen är en separat fungerande enhet. Tids- och kostnadskrävande omprogrammeringar behövs inte längre. e-sense står för enkelhet, effektivitet, energi och ekonomi. Enkelt att installera och använda. Effektivt när det kommer till ljusbehandling och energiförbrukning du sparar upp till 75 procent. Ergonomiskt eftersom det sparar syn och sinnen. Ekonomin är summan av alla delarna. Vi har satt ljusstyrning i system, så att du kan lägga din kraft på annat. Smart, eller hur?

3 Fagerhult e-sense du styr designen Fagerhult e-sense är det smarta sättet att spara energi. Ett av de mest irriterande val man kan ställas inför är det mellan form och funktion. Så har det länge varit inom ljusstyrning. Den som valt styrfunktionen har haft ytterst få armaturmodeller att tillgå, medan den som prioriterat design hänvisats till krångliga styrsystem eller ingen reglering alls. Det är ett hån mot alla de arkitekter, ljusplanerare och inredare som tillämpar en helhetssyn på sina projekt. Därför erbjuder vi e-sense på nästan alla nedpendlade armaturer i sortimentet. Det är inte vi som ska styra utseendet i dina lokaler. Det är du. I det första skedet erbjuder vi dig här färdiga beställningsnummer på ett antal storsäljare i e-senseutförande. Häng upp, anslut med stickproppen och börja utnyttja fördelarna med styrning. Fagerhult e-sense är det enkla, snabba sättet att installera ljusstyrning. Det enda du behöver göra är att sätta i stickproppen. Sedan är systemet igång. Vill du göra en personlig inställning kan du genom ett tryck på serviceknappen välja mellan de två vanligaste driftfunktionerna. Kan det bli enklare?

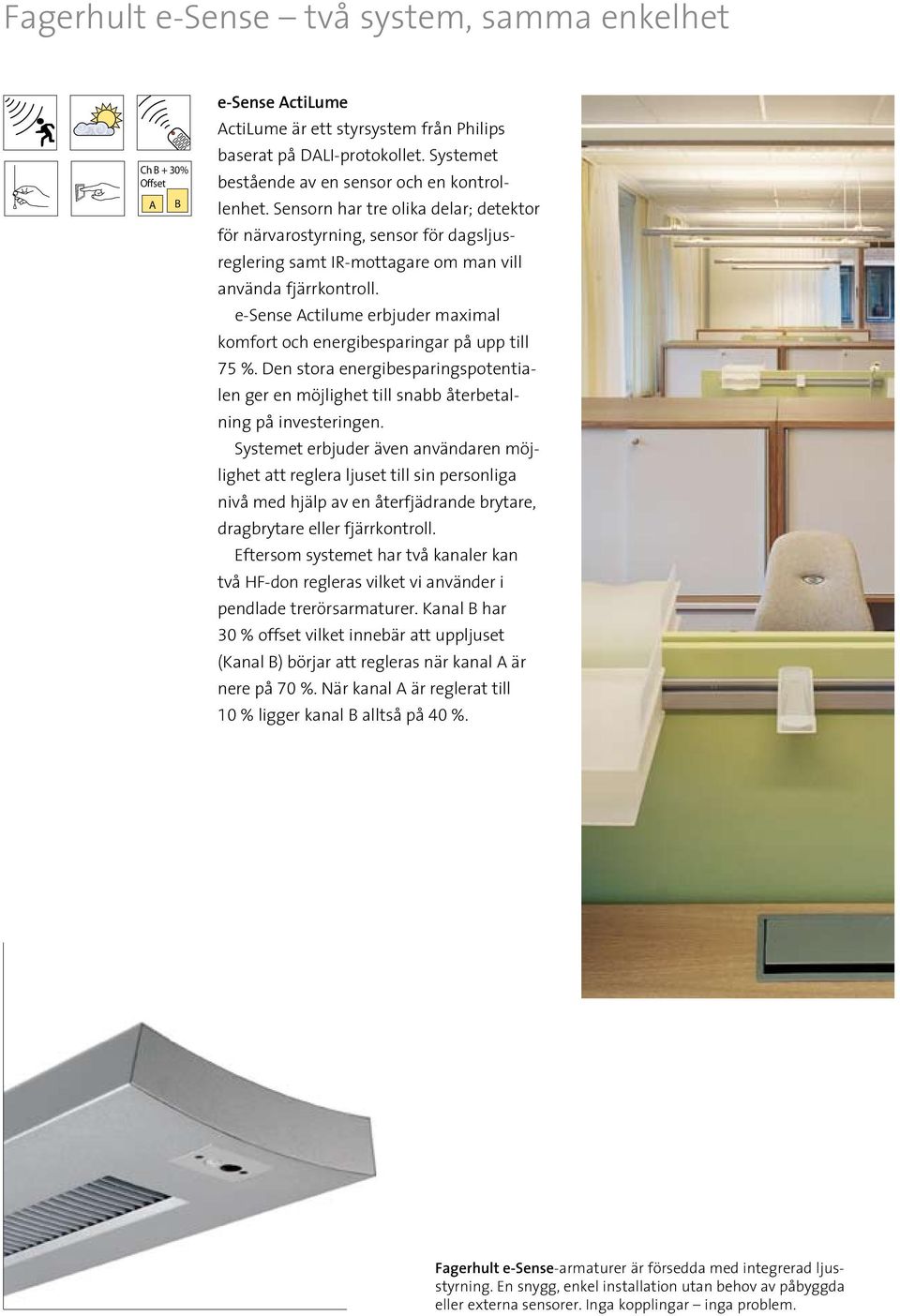

4 Fagerhult e-sense två system, samma enkelhet Ch B + 30% Offset A B e-sense ActiLume ActiLume är ett styrsystem från Philips baserat på DALI-protokollet. Systemet bestående av en sensor och en kontrollenhet. Sensorn har tre olika delar; detektor för närvarostyrning, sensor för dagsljusreglering samt IR-mottagare om man vill använda fjärrkontroll. e-sense Actilume erbjuder maximal komfort och energibesparingar på upp till 75 %. Den stora energibesparingspotentialen ger en möjlighet till snabb återbetalning på investeringen. Systemet erbjuder även användaren möjlighet att reglera ljuset till sin personliga nivå med hjälp av en återfjädrande brytare, dragbrytare eller fjärrkontroll. Eftersom systemet har två kanaler kan två HF-don regleras vilket vi använder i pendlade trerörsarmaturer. Kanal B har 30 % offset vilket innebär att uppljuset (Kanal B) börjar att regleras när kanal A är nere på 70 %. När kanal A är reglerat till 10 % ligger kanal B alltså på 40 %. Fagerhult e-sense-armaturer är försedda med integrerad ljusstyrning. En snygg, enkel installation utan behov av påbyggda eller externa sensorer. Inga kopplingar inga problem.

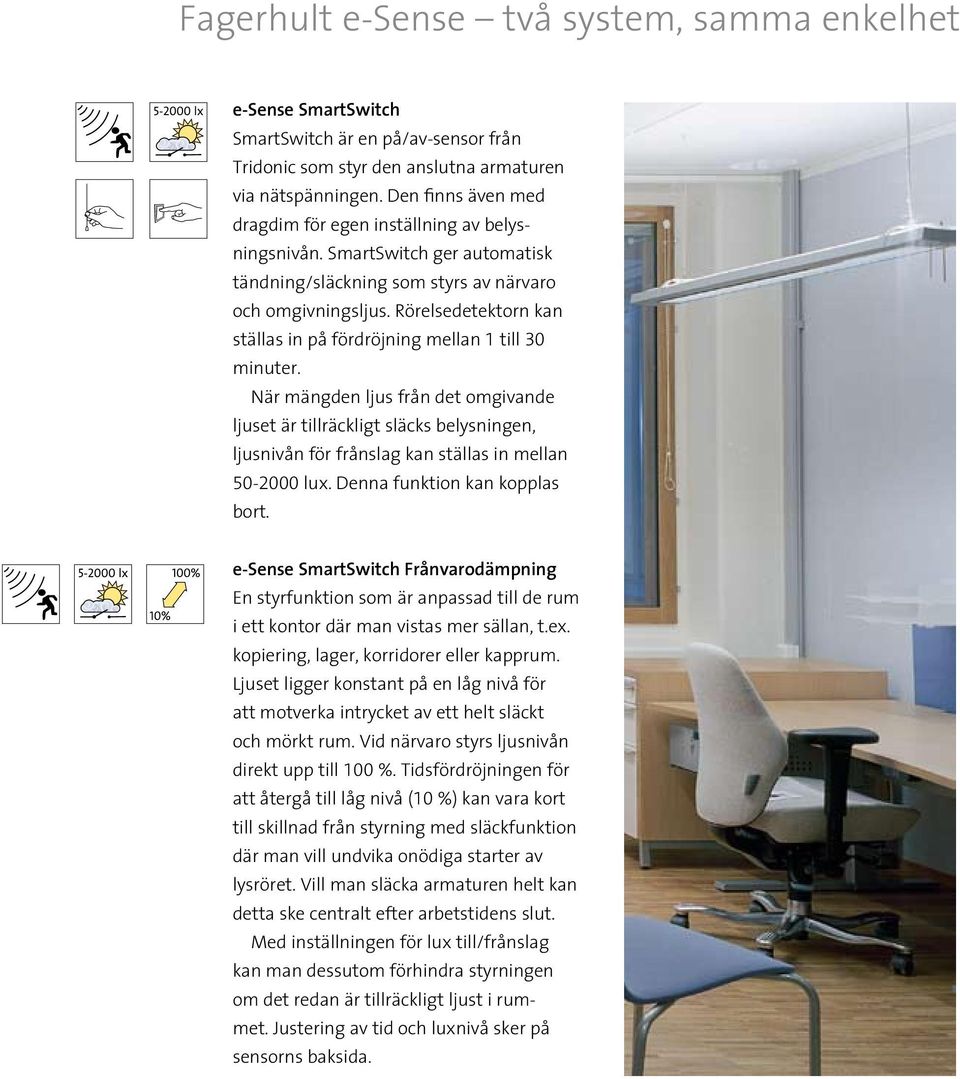

5 Fagerhult e-sense två system, samma enkelhet e-sense SmartSwitch SmartSwitch är en på/av-sensor från Tridonic som styr den anslutna armaturen via nätspänningen. Den finns även med dragdim för egen inställning av belysningsnivån. SmartSwitch ger automatisk tändning/släckning som styrs av närvaro och omgivningsljus. Rörelsedetektorn kan ställas in på fördröjning mellan 1 till 30 minuter. När mängden ljus från det omgivande ljuset är tillräckligt släcks belysningen, ljusnivån för frånslag kan ställas in mellan lux. Denna funktion kan kopplas bort. e-sense SmartSwitch Frånvarodämpning En styrfunktion som är anpassad till de rum i ett kontor där man vistas mer sällan, t.ex. kopiering, lager, korridorer eller kapprum. Ljuset ligger konstant på en låg nivå för att motverka intrycket av ett helt släckt och mörkt rum. Vid närvaro styrs ljusnivån direkt upp till 100 %. Tidsfördröjningen för att återgå till låg nivå (10 %) kan vara kort till skillnad från styrning med släckfunktion där man vill undvika onödiga starter av lysröret. Vill man släcka armaturen helt kan detta ske centralt efter arbetstidens slut. Med inställningen för lux till/frånslag kan man dessutom förhindra styrningen om det redan är tillräckligt ljust i rummet. Justering av tid och luxnivå sker på sensorns baksida.

6 e-sense ActiLume Funktioner i e-sense-armaturer utrustade med Philips ActiLume ActiLume erbjuder maximal komfort och automatisk energibesparing. ActiLume anpassar ljusnivån till den omgivande miljön och när rummet inte används släcks ljuset. När sensorn detekterar närvaro slår systemet automatiskt på ljuset. Om det finns tillräckligt med dagsljus i rummet regleras nivån automatiskt ner. Ljuset släcks när rummet stått tomt under en tid. Eftersom ljuset bara är tänt när det behövs kan systemet ge energibesparingar på upp till 75 %. Närvarosensor Närvarostyrning både tänder och släcker belysningen automatiskt. Efter den senaste närvarodetekteringen släcks ljuset med 15 minuters fördröjning. Dagsljusreglering En sensor anpassar belysningseffekten till mängden infallande dagsljus (naturligt ljus). Saknas dagsljus används funktionen för anpassning av belysningseffekten till driftvärdet efter bibehållsfaktorn (konstantljusfunktion). IR-mottagare För reglering och programmering med fjärrkontroll om man så önskar. Fjärrkontroll är tillbehör. Manuell reglering (touch) För manuell reglering via dragdim i armaturen eller återfjädrande brytare på vägg. Ch B + 30% Offset A B Kanal B 30 % offset Kanal B har 30 % offset vilket innebär att uppljuset (Kanal B) börjar att regleras när kanal A är nere på 70 %. När kanal A är reglerat till 10% ligger kanal B alltså på 40%. Natt: Kontoret släckt 07:56 Armaturen tänds vid närvaro eftersom dagsljuset inte uppfyller ljusbehovet. Infallande dagsljus reglerar ner armaturljuset, så kallad dagsljusreglering. Regleringen sker långsamt och konstant efter inställt värde. Uppljus ligger +30% efter nedljuset. Bildserien visar vad som händer i rummet. Kurvan visar hur armaturens energianvändning varierar över dagen

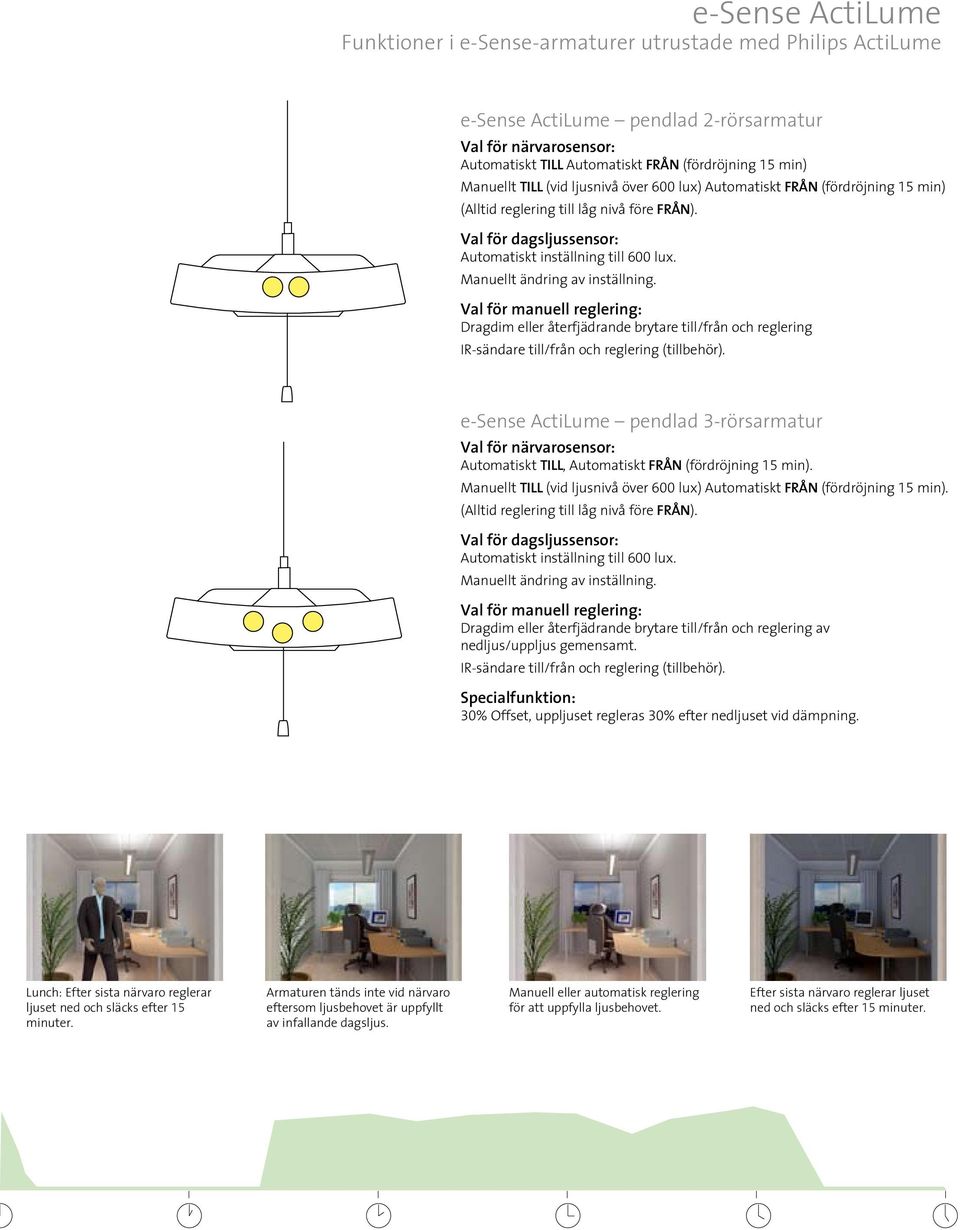

7 e-sense ActiLume Funktioner i e-sense-armaturer utrustade med Philips ActiLume e-sense ActiLume pendlad 2-rörsarmatur Val för närvarosensor: Automatiskt TILL Automatiskt FRÅN (fördröjning 15 min) Manuellt TILL (vid ljusnivå över 600 lux) Automatiskt FRÅN (fördröjning 15 min) (Alltid reglering till låg nivå före FRÅN). Val för dagsljussensor: Automatiskt inställning till 600 lux. Manuellt ändring av inställning. Val för manuell reglering: Dragdim eller återfjädrande brytare till/från och reglering IR-sändare till/från och reglering (tillbehör). e-sense ActiLume pendlad 3-rörsarmatur Val för närvarosensor: Automatiskt TILL, Automatiskt FRÅN (fördröjning 15 min). Manuellt TILL (vid ljusnivå över 600 lux) Automatiskt FRÅN (fördröjning 15 min). (Alltid reglering till låg nivå före FRÅN). Val för dagsljussensor: Automatiskt inställning till 600 lux. Manuellt ändring av inställning. Val för manuell reglering: Dragdim eller återfjädrande brytare till/från och reglering av nedljus/uppljus gemensamt. IR-sändare till/från och reglering (tillbehör). Specialfunktion: 30% Offset, uppljuset regleras 30% efter nedljuset vid dämpning. Lunch: Efter sista närvaro reglerar ljuset ned och släcks efter 15 minuter. Armaturen tänds inte vid närvaro eftersom ljusbehovet är uppfyllt av infallande dagsljus. Manuell eller automatisk reglering för att uppfylla ljusbehovet. Efter sista närvaro reglerar ljuset ned och släcks efter 15 minuter.

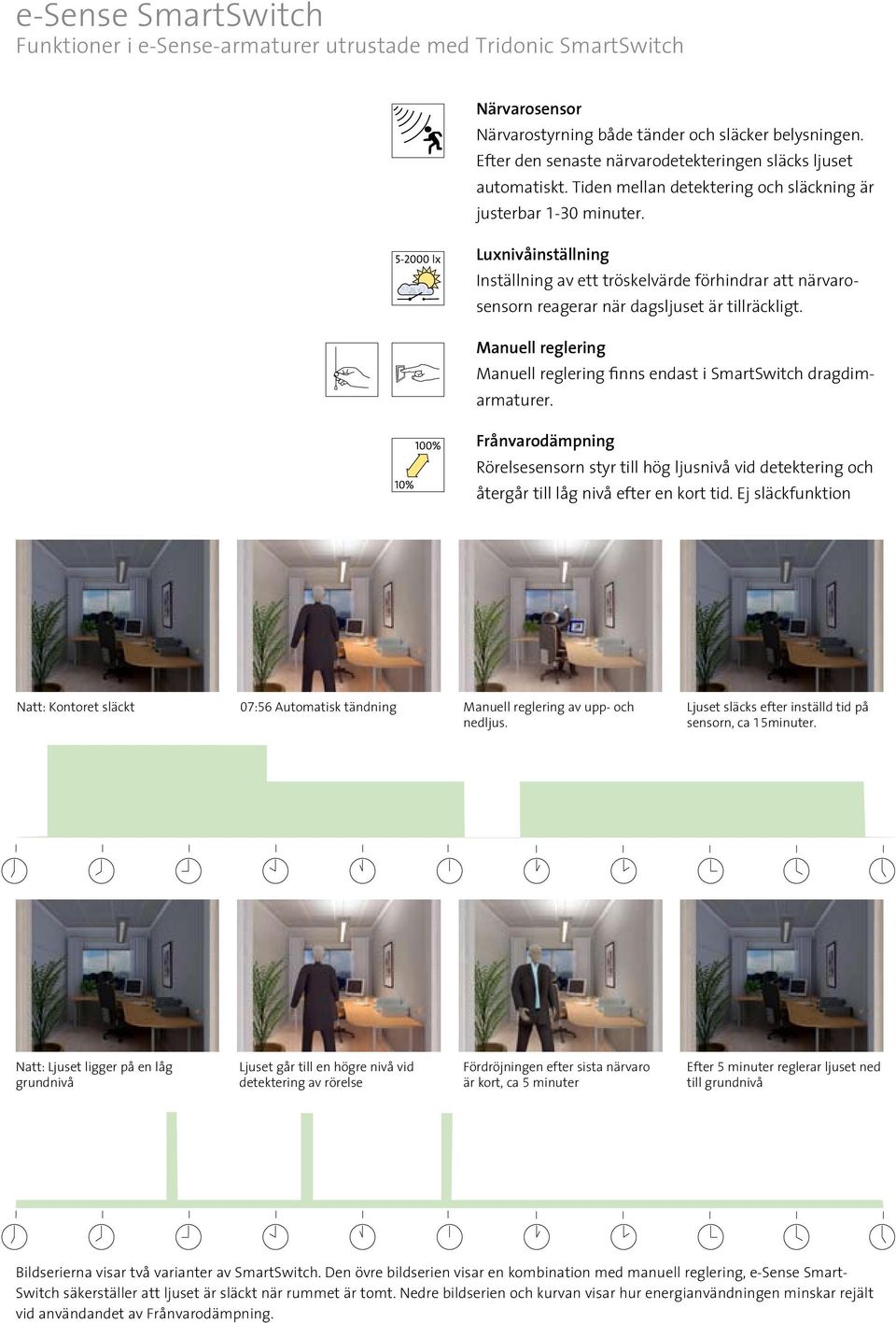

8 e-sense SmartSwitch Funktioner i e-sense-armaturer utrustade med Tridonic SmartSwitch Närvarosensor Närvarostyrning både tänder och släcker belysningen. Efter den senaste närvarodetekteringen släcks ljuset automatiskt. Tiden mellan detektering och släckning är justerbar 1-30 minuter. Luxnivåinställning Inställning av ett tröskelvärde förhindrar att närvarosensorn reagerar när dagsljuset är tillräckligt. Manuell reglering Manuell reglering finns endast i SmartSwitch dragdimarmaturer. Frånvarodämpning Rörelsesensorn styr till hög ljusnivå vid detektering och återgår till låg nivå efter en kort tid. Ej släckfunktion Natt: Kontoret släckt 07:56 Automatisk tändning Manuell reglering av upp- och nedljus. Ljuset släcks efter inställd tid på sensorn, ca 15minuter. Natt: Ljuset ligger på en låg grundnivå Ljuset går till en högre nivå vid detektering av rörelse Fördröjningen efter sista närvaro är kort, ca 5 minuter Efter 5 minuter reglerar ljuset ned till grundnivå Bildserierna visar två varianter av SmartSwitch. Den övre bildserien visar en kombination med manuell reglering, e-sense Smart- Switch säkerställer att ljuset är släckt när rummet är tomt. Nedre bildserien och kurvan visar hur energianvändningen minskar rejält vid användandet av Frånvarodämpning.

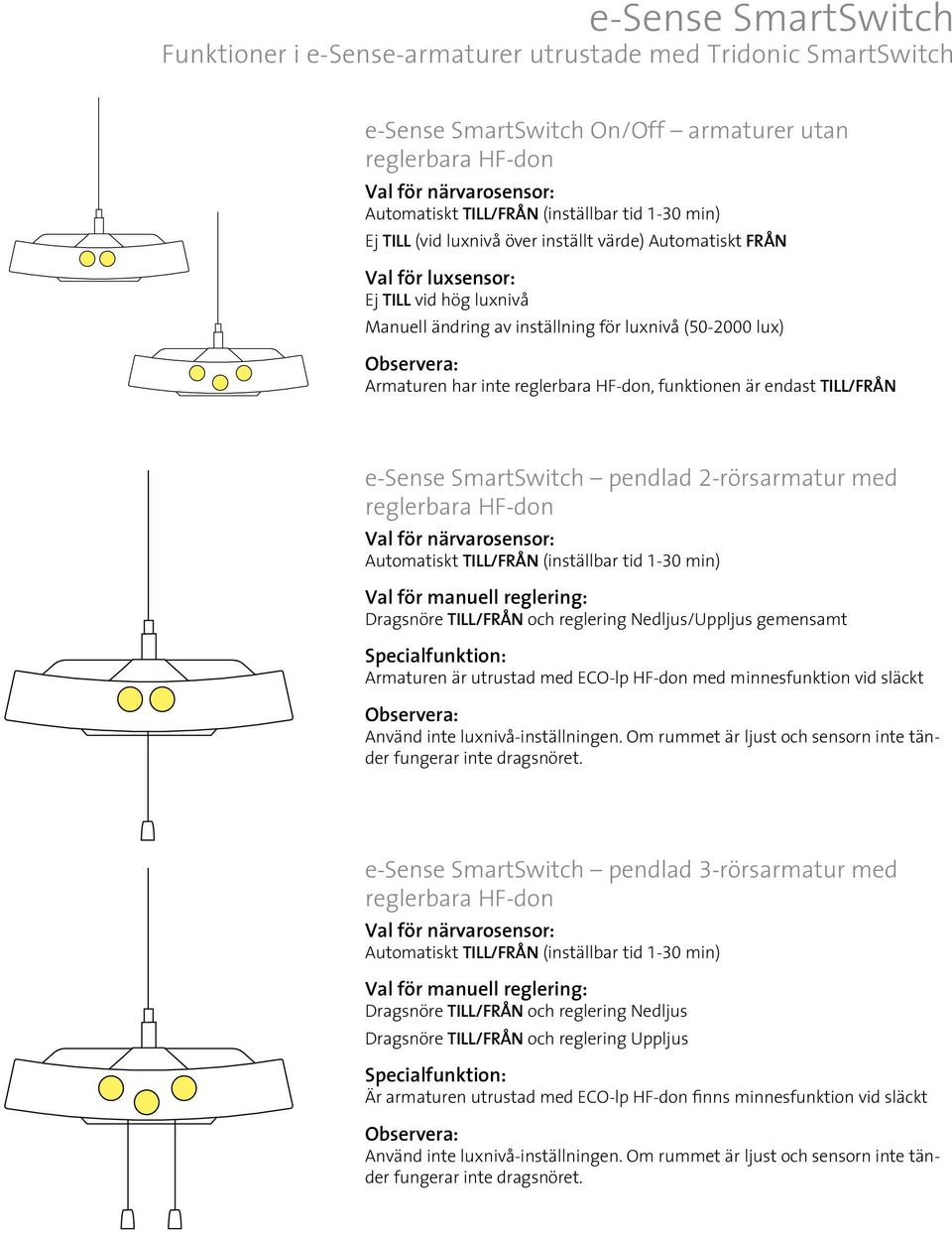

9 e-sense SmartSwitch Funktioner i e-sense-armaturer utrustade med Tridonic SmartSwitch e-sense SmartSwitch On/Off armaturer utan reglerbara HF-don Val för närvarosensor: Automatiskt TILL/FRÅN (inställbar tid 1-30 min) Ej TILL (vid luxnivå över inställt värde) Automatiskt FRÅN Val för luxsensor: Ej TILL vid hög luxnivå Manuell ändring av inställning för luxnivå ( lux) Observera: Armaturen har inte reglerbara HF-don, funktionen är endast TILL/FRÅN e-sense SmartSwitch pendlad 2-rörsarmatur med reglerbara HF-don Val för närvarosensor: Automatiskt TILL/FRÅN (inställbar tid 1-30 min) Val för manuell reglering: Dragsnöre TILL/FRÅN och reglering Nedljus/Uppljus gemensamt Specialfunktion: Armaturen är utrustad med ECO-lp HF-don med minnesfunktion vid släckt Observera: Använd inte luxnivå-inställningen. Om rummet är ljust och sensorn inte tänder fungerar inte dragsnöret. e-sense SmartSwitch pendlad 3-rörsarmatur med reglerbara HF-don Val för närvarosensor: Automatiskt TILL/FRÅN (inställbar tid 1-30 min) Val för manuell reglering: Dragsnöre TILL/FRÅN och reglering Nedljus Dragsnöre TILL/FRÅN och reglering Uppljus Specialfunktion: Är armaturen utrustad med ECO-lp HF-don finns minnesfunktion vid släckt Observera: Använd inte luxnivå-inställningen. Om rummet är ljust och sensorn inte tänder fungerar inte dragsnöret.

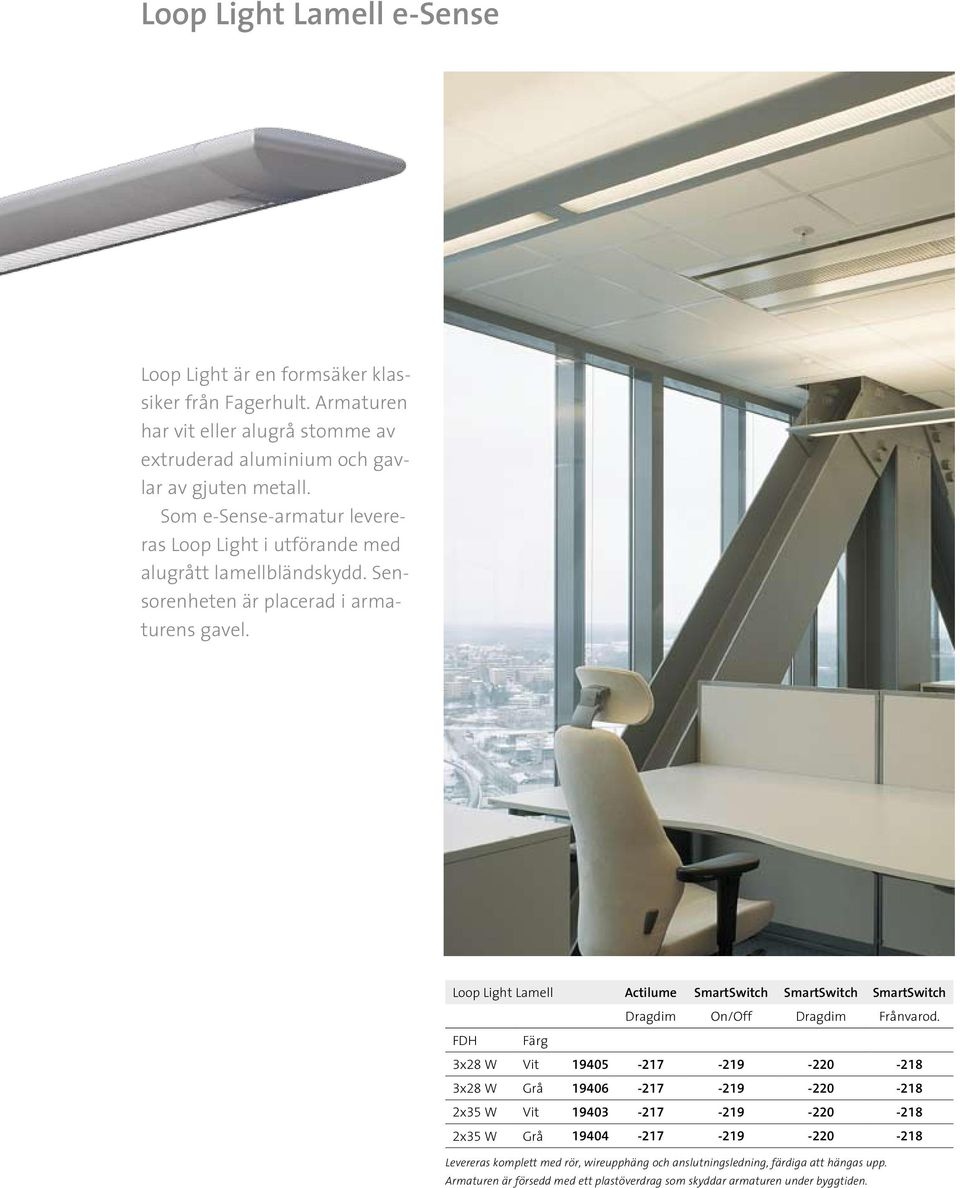

10 Loop Light Lamell e-sense Loop Light är en formsäker klassiker från Fagerhult. Armaturen har vit eller alugrå stomme av extruderad aluminium och gavlar av gjuten metall. Som e-sense-armatur levereras Loop Light i utförande med alugrått lamellbländskydd. Sensorenheten är placerad i armaturens gavel. Loop Light Lamell Actilume SmartSwitch SmartSwitch SmartSwitch Dragdim On/Off Dragdim Frånvarod. FDH Färg 3x28 W Vit x28 W Grå x35 W Vit x35 W Grå Levereras komplett med rör, wireupphäng och anslutningsledning, färdiga att hängas upp. Armaturen är försedd med ett plastöverdrag som skyddar armaturen under byggtiden.

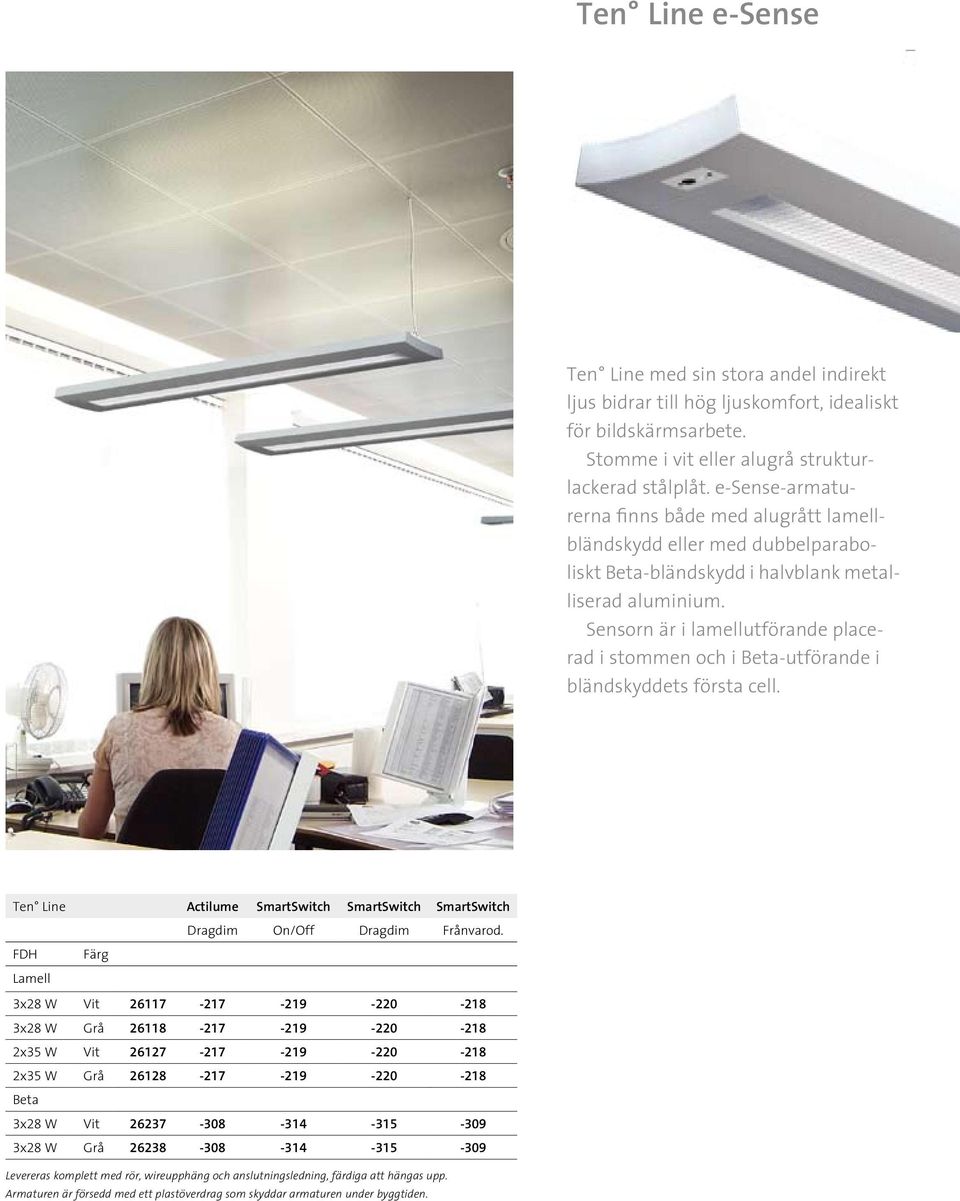

11 Ten Line e-sense Ten Line med sin stora andel indirekt ljus bidrar till hög ljuskomfort, idealiskt för bildskärmsarbete. Stomme i vit eller alugrå strukturlackerad stålplåt. e-sense-armaturerna finns både med alugrått lamellbländskydd eller med dubbelparaboliskt Beta-bländskydd i halvblank metalliserad aluminium. Sensorn är i lamellutförande placerad i stommen och i Beta-utförande i bländskyddets första cell. Ten Line Actilume SmartSwitch SmartSwitch SmartSwitch Dragdim On/Off Dragdim Frånvarod. FDH Lamell Färg 3x28 W Vit x28 W Grå x35 W Vit x35 W Grå Beta 3x28 W Vit x28 W Grå Levereras komplett med rör, wireupphäng och anslutningsledning, färdiga att hängas upp. Armaturen är försedd med ett plastöverdrag som skyddar armaturen under byggtiden.

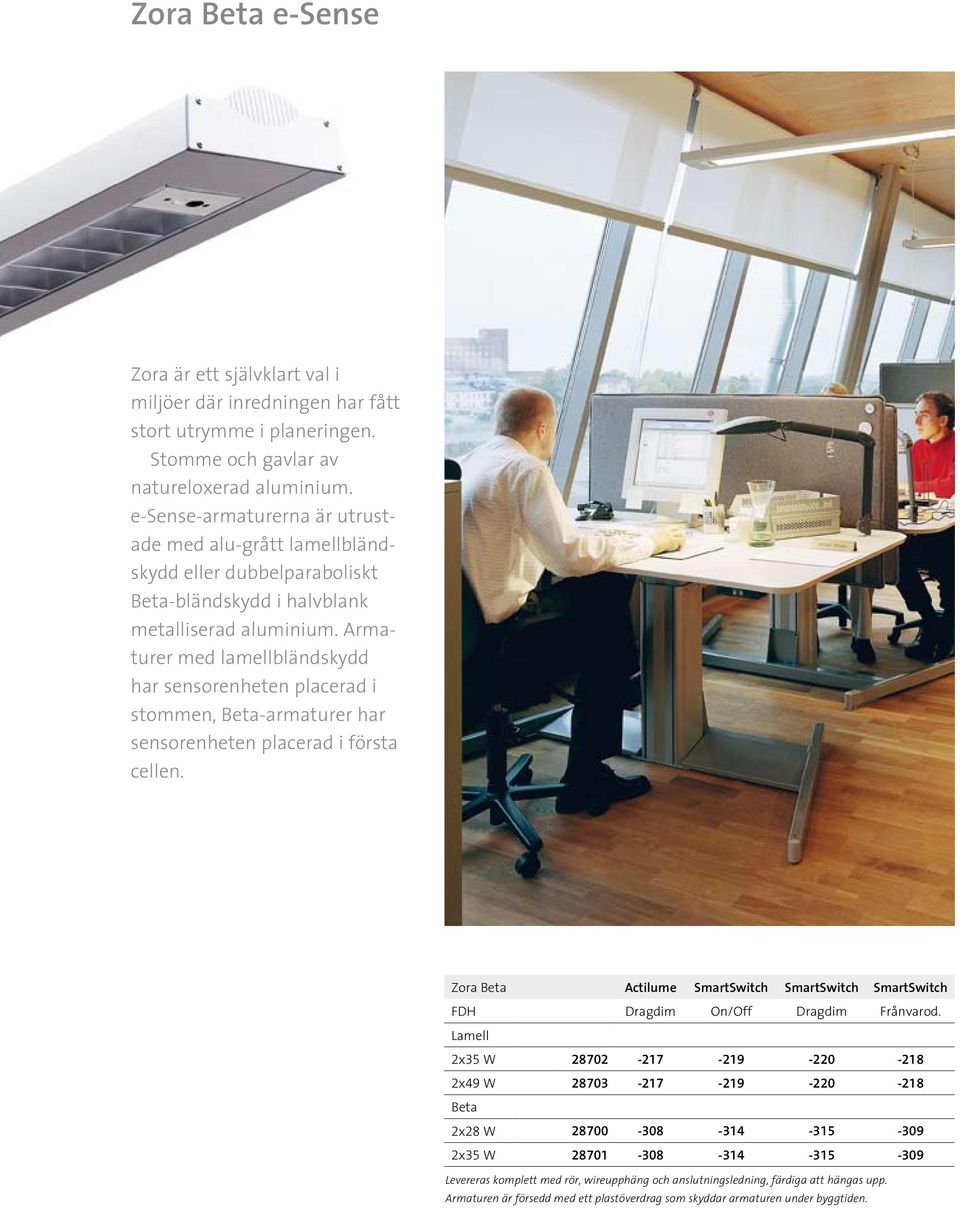

12 Zora Beta e-sense Zora är ett självklart val i miljöer där inredningen har fått stort utrymme i planeringen. Stomme och gavlar av natureloxerad aluminium. e-sense-armaturerna är utrustade med alu-grått lamellbländskydd eller dubbelparaboliskt Beta-bländskydd i halvblank metalliserad aluminium. Armaturer med lamellbländskydd har sensorenheten placerad i stommen, Beta-armaturer har sensorenheten placerad i första cellen. Zora Beta Actilume SmartSwitch SmartSwitch SmartSwitch FDH Dragdim On/Off Dragdim Frånvarod. Lamell 2x35 W x49 W Beta 2x28 W x35 W Levereras komplett med rör, wireupphäng och anslutningsledning, färdiga att hängas upp. Armaturen är försedd med ett plastöverdrag som skyddar armaturen under byggtiden.

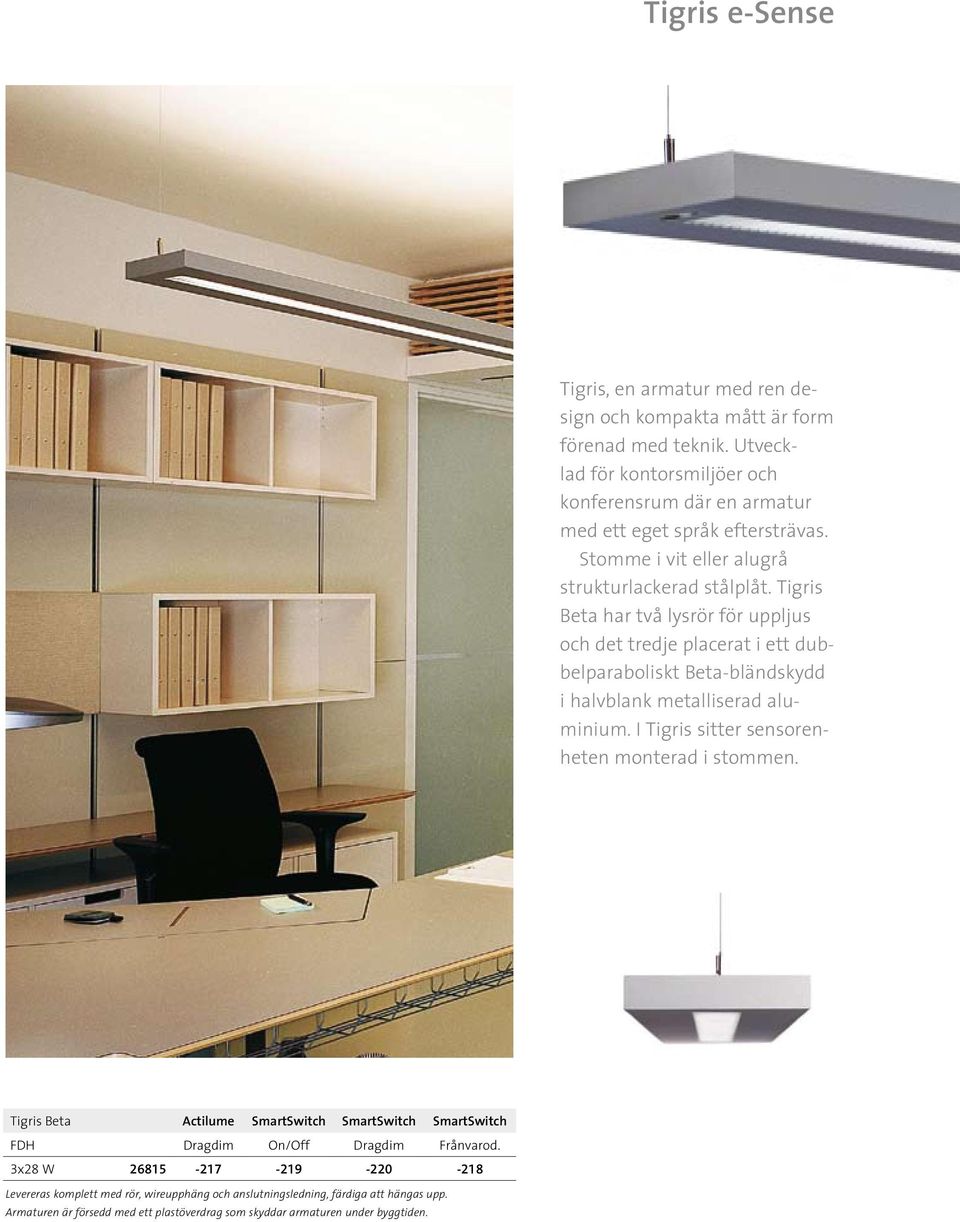

13 Tigris e-sense Tigris, en armatur med ren design och kompakta mått är form förenad med teknik. Utvecklad för kontorsmiljöer och konferensrum där en armatur med ett eget språk eftersträvas. Stomme i vit eller alugrå strukturlackerad stålplåt. Tigris Beta har två lysrör för uppljus och det tredje placerat i ett dubbelparaboliskt Beta-bländskydd i halvblank metalliserad aluminium. I Tigris sitter sensorenheten monterad i stommen. Tigris Beta Actilume SmartSwitch SmartSwitch SmartSwitch FDH Dragdim On/Off Dragdim Frånvarod. 3x28 W Levereras komplett med rör, wireupphäng och anslutningsledning, färdiga att hängas upp. Armaturen är försedd med ett plastöverdrag som skyddar armaturen under byggtiden.

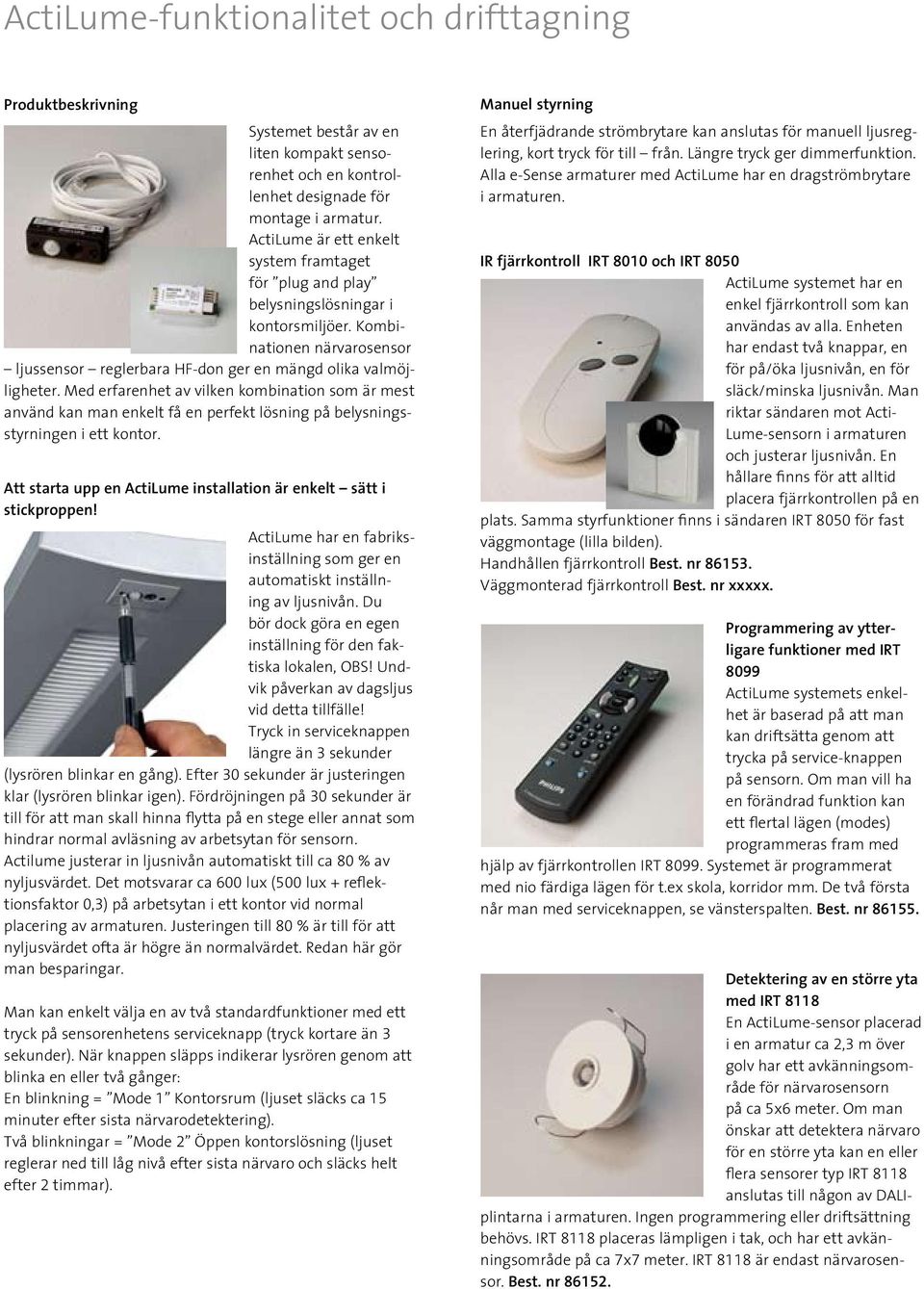

14 ActiLume-funktionalitet och drifttagning Produktbeskrivning Systemet består av en liten kompakt sensorenhet och en kontrollenhet designade för montage i armatur. ActiLume är ett enkelt system framtaget för plug and play belysningslösningar i kontorsmiljöer. Kombinationen närvarosensor ljussensor reglerbara HF-don ger en mängd olika valmöjligheter. Med erfarenhet av vilken kombination som är mest använd kan man enkelt få en perfekt lösning på belysningsstyrningen i ett kontor. Att starta upp en ActiLume installation är enkelt sätt i stickproppen! ActiLume har en fabriksinställning som ger en automatiskt inställning av ljusnivån. Du bör dock göra en egen inställning för den faktiska lokalen, OBS! Undvik påverkan av dagsljus vid detta tillfälle! Tryck in serviceknappen längre än 3 sekunder (lysrören blinkar en gång). Efter 30 sekunder är justeringen klar (lysrören blinkar igen). Fördröjningen på 30 sekunder är till för att man skall hinna flytta på en stege eller annat som hindrar normal avläsning av arbetsytan för sensorn. Actilume justerar in ljusnivån automatiskt till ca 80 % av nyljusvärdet. Det motsvarar ca 600 lux (500 lux + reflektionsfaktor 0,3) på arbetsytan i ett kontor vid normal placering av armaturen. Justeringen till 80 % är till för att nyljusvärdet ofta är högre än normalvärdet. Redan här gör man besparingar. Man kan enkelt välja en av två standardfunktioner med ett tryck på sensorenhetens serviceknapp (tryck kortare än 3 sekunder). När knappen släpps indikerar lysrören genom att blinka en eller två gånger: En blinkning = Mode 1 Kontorsrum (ljuset släcks ca 15 minuter efter sista närvarodetektering). Två blinkningar = Mode 2 Öppen kontorslösning (ljuset reglerar ned till låg nivå efter sista närvaro och släcks helt efter 2 timmar). Manuel styrning En återfjädrande strömbrytare kan anslutas för manuell ljusreglering, kort tryck för till från. Längre tryck ger dimmerfunktion. Alla e-sense armaturer med ActiLume har en dragströmbrytare i armaturen. IR fjärrkontroll IRT 8010 och IRT 8050 ActiLume systemet har en enkel fjärrkontroll som kan användas av alla. Enheten har endast två knappar, en för på/öka ljusnivån, en för släck/minska ljusnivån. Man riktar sändaren mot Acti- Lume-sensorn i armaturen och justerar ljusnivån. En hållare finns för att alltid placera fjärrkontrollen på en plats. Samma styrfunktioner finns i sändaren IRT 8050 för fast väggmontage (lilla bilden). Handhållen fjärrkontroll Best. nr Väggmonterad fjärrkontroll Best. nr xxxxx. Programmering av ytterligare funktioner med IRT 8099 ActiLume systemets enkelhet är baserad på att man kan driftsätta genom att trycka på service-knappen på sensorn. Om man vill ha en förändrad funktion kan ett flertal lägen (modes) programmeras fram med hjälp av fjärrkontrollen IRT Systemet är programmerat med nio färdiga lägen för t.ex skola, korridor mm. De två första når man med serviceknappen, se vänsterspalten. Best. nr Detektering av en större yta med IRT 8118 En ActiLume-sensor placerad i en armatur ca 2,3 m över golv har ett avkänningsområde för närvarosensorn på ca 5x6 meter. Om man önskar att detektera närvaro för en större yta kan en eller flera sensorer typ IRT 8118 anslutas till någon av DALIplintarna i armaturen. Ingen programmering eller driftsättning behövs. IRT 8118 placeras lämpligen i tak, och har ett avkänningsområde på ca 7x7 meter. IRT 8118 är endast närvarosensor. Best. nr

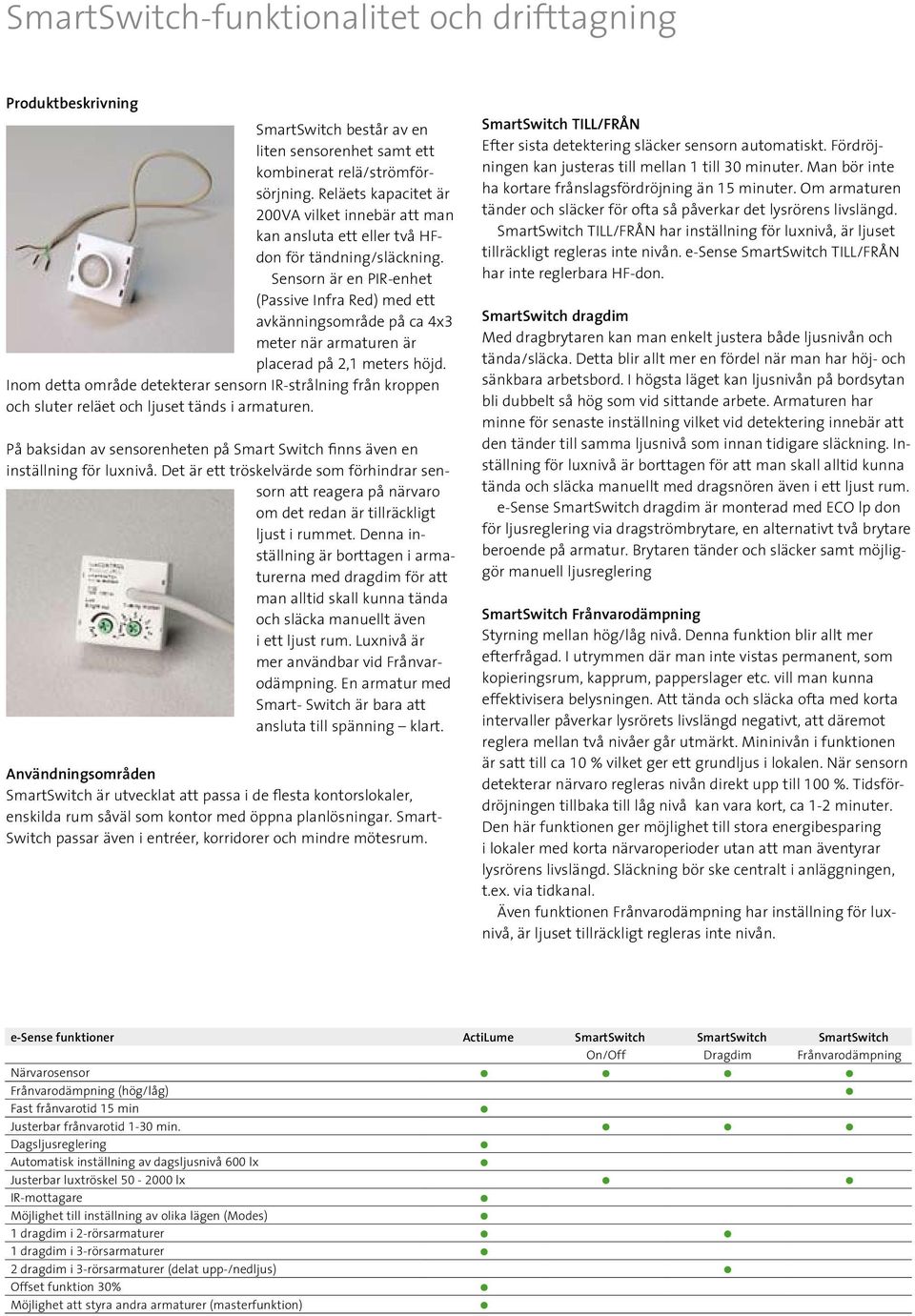

15 SmartSwitch-funktionalitet och drifttagning Produktbeskrivning SmartSwitch består av en liten sensorenhet samt ett kombinerat relä/strömförsörjning. Reläets kapacitet är 200VA vilket innebär att man kan ansluta ett eller två HFdon för tändning/släckning. Sensorn är en PIR-enhet (Passive Infra Red) med ett avkänningsområde på ca 4x3 meter när armaturen är placerad på 2,1 meters höjd. Inom detta område detekterar sensorn IR-strålning från kroppen och sluter reläet och ljuset tänds i armaturen. På baksidan av sensorenheten på Smart Switch finns även en inställning för luxnivå. Det är ett tröskelvärde som förhindrar sensorn att reagera på närvaro om det redan är tillräckligt ljust i rummet. Denna inställning är borttagen i armaturerna med dragdim för att man alltid skall kunna tända och släcka manuellt även i ett ljust rum. Luxnivå är mer användbar vid Frånvarodämpning. En armatur med Smart- Switch är bara att ansluta till spänning klart. Användningsområden SmartSwitch är utvecklat att passa i de flesta kontorslokaler, enskilda rum såväl som kontor med öppna planlösningar. Smart- Switch passar även i entréer, korridorer och mindre mötesrum. SmartSwitch TILL/FRÅN Efter sista detektering släcker sensorn automatiskt. Fördröjningen kan justeras till mellan 1 till 30 minuter. Man bör inte ha kortare frånslagsfördröjning än 15 minuter. Om armaturen tänder och släcker för ofta så påverkar det lysrörens livslängd. SmartSwitch TILL/FRÅN har inställning för luxnivå, är ljuset tillräckligt regleras inte nivån. e-sense SmartSwitch TILL/FRÅN har inte reglerbara HF-don. SmartSwitch dragdim Med dragbrytaren kan man enkelt justera både ljusnivån och tända/släcka. Detta blir allt mer en fördel när man har höj- och sänkbara arbetsbord. I högsta läget kan ljusnivån på bordsytan bli dubbelt så hög som vid sittande arbete. Armaturen har minne för senaste inställning vilket vid detektering innebär att den tänder till samma ljusnivå som innan tidigare släckning. Inställning för luxnivå är borttagen för att man skall alltid kunna tända och släcka manuellt med dragsnören även i ett ljust rum. e-sense SmartSwitch dragdim är monterad med ECO lp don för ljusreglering via dragströmbrytare, en alternativt två brytare beroende på armatur. Brytaren tänder och släcker samt möjliggör manuell ljusreglering SmartSwitch Frånvarodämpning Styrning mellan hög/låg nivå. Denna funktion blir allt mer efterfrågad. I utrymmen där man inte vistas permanent, som kopieringsrum, kapprum, papperslager etc. vill man kunna effektivisera belysningen. Att tända och släcka ofta med korta intervaller påverkar lysrörets livslängd negativt, att däremot reglera mellan två nivåer går utmärkt. Mininivån i funktionen är satt till ca 10 % vilket ger ett grundljus i lokalen. När sensorn detekterar närvaro regleras nivån direkt upp till 100 %. Tidsfördröjningen tillbaka till låg nivå kan vara kort, ca 1-2 minuter. Den här funktionen ger möjlighet till stora energibesparing i lokaler med korta närvaroperioder utan att man äventyrar lysrörens livslängd. Släckning bör ske centralt i anläggningen, t.ex. via tidkanal. Även funktionen Frånvarodämpning har inställning för luxnivå, är ljuset tillräckligt regleras inte nivån. e-sense funktioner ActiLume SmartSwitch SmartSwitch SmartSwitch On/Off Dragdim Frånvarodämpning Närvarosensor Frånvarodämpning (hög/låg) Fast frånvarotid 15 min Justerbar frånvarotid 1-30 min. Dagsljusreglering Automatisk inställning av dagsljusnivå 600 lx Justerbar luxtröskel lx IR-mottagare Möjlighet till inställning av olika lägen (Modes) 1 dragdim i 2-rörsarmaturer 1 dragdim i 3-rörsarmaturer 2 dragdim i 3-rörsarmaturer (delat upp-/nedljus) Offset funktion 30% Möjlighet att styra andra armaturer (masterfunktion)
