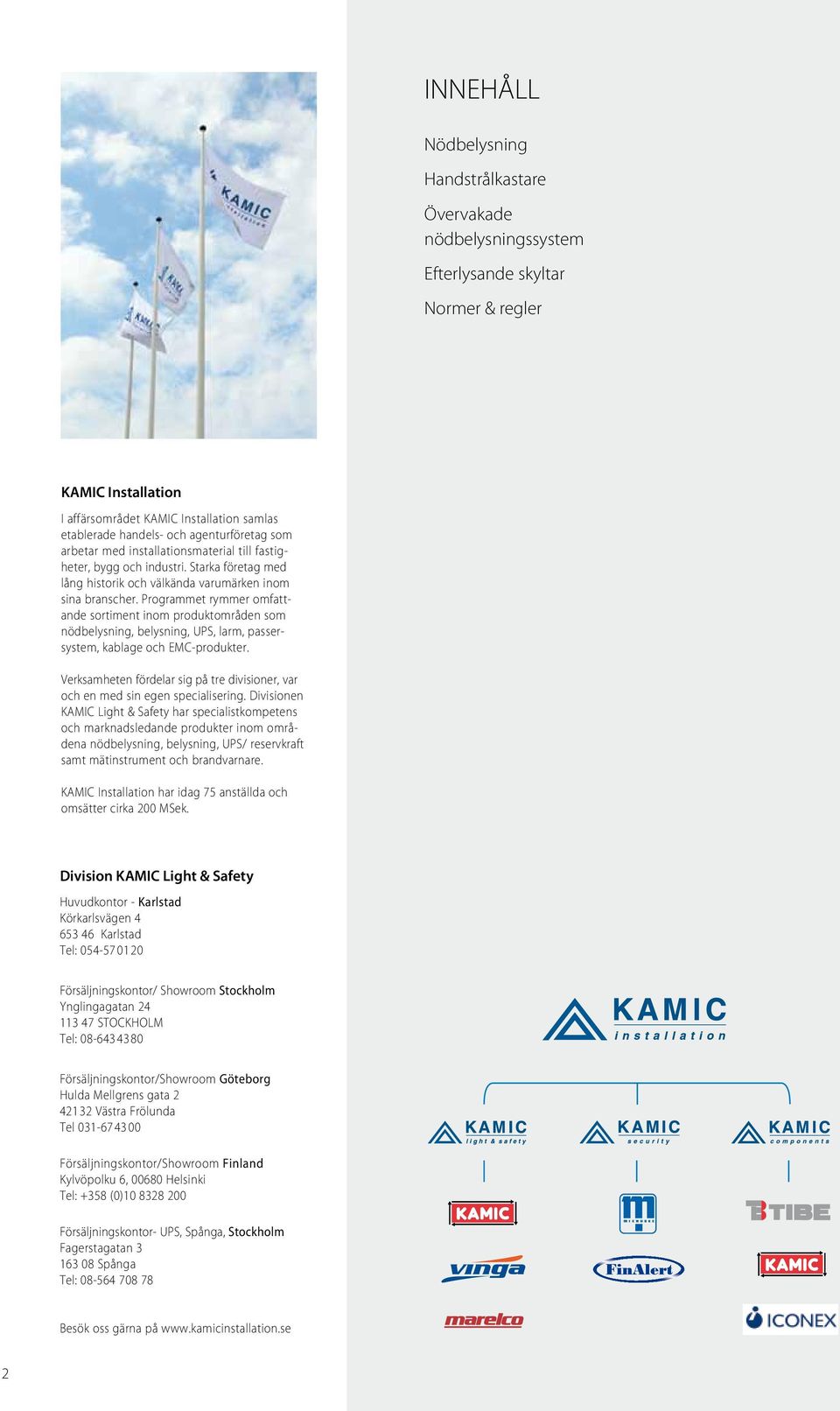

2 INNEHÅLL Nödbelysning Handstrålkastare Övervakade nödbelysningssystem Efterlysande skyltar Normer & regler KAMIC Installation I affärsområdet KAMIC Installation samlas etablerade handels- och agenturföretag som arbetar med installationsmaterial till fastigheter, bygg och industri. Starka företag med lång historik och välkända varumärken inom sina branscher. rogrammet rymmer omfattande sortiment inom produktområden som nödbelysning, belysning, US, larm, passersystem, kablage och EMC-produkter. Verksamheten fördelar sig på tre divisioner, var och en med sin egen specialisering. Divisionen KAMIC Light & Safety har specialistkompetens och marknadsledande produkter inom områdena nödbelysning, belysning, US/ reservkraft samt mätinstrument och brandvarnare. KAMIC Installation har idag 75 anställda och omsätter cirka 200 MSek. Division KAMIC Light & Safety Huvudkontor - Karlstad Körkarlsvägen Karlstad Tel: Försäljningskontor/ Showroom Stockholm Ynglingagatan STOCKHOLM Tel: Försäljningskontor/Showroom Göteborg Hulda Mellgrens gata Västra Frölunda Tel Försäljningskontor/Showroom Finland Kylvöpolku 6, Helsinki Tel: +358 (0) Försäljningskontor- US, Spånga, Stockholm Fagerstagatan Spånga Tel: esök oss gärna på 2

3 10 ÅRS GARANTI! Esc 90 Nödbelysning med kondensator Stilren nödbelysningsarmatur anpassad för permanentdrift och utrustad med energisnål LED-ljuskälla samt kondensatordrift. rett temperaturregister (-25 till +35 C) hög I-klass och ett läsavstånd på 25 meter gör den till ett lämpligt val för de flesta miljöer som skolor, kontor, sjukhus, parkeringshus etc. Armaturen har en vit stomme (C) och transparent kupa i AS-plast med utbytbara piktogramskyltar i VC. Kapslingsklass: I44, klass II. ESC 90 kan vägg- och takmonteras, enkelsidigt eller dubbelsidigt ut-förande. Armaturen är genomkopplingsbar och enkel och snabb att installera med sin plug in-sockel. iktogramset för pil höger, pil vänster och pil ned med läsavstånd 25 meter ingår i leveransen. Hela tio års funktionsgaranti på kondensator och lysdioder! Gå in på www. kamiclightsafety.se för mer info om tillbehör etc. KONDEN- SATOR- DRIFT! rett temperaturregister, -25 till +35 C! ermanentdrift E-nr Ljuskälla Läsavstånd Autotest Kondensatorer drifttid LED 25 m Ja 1 h 3

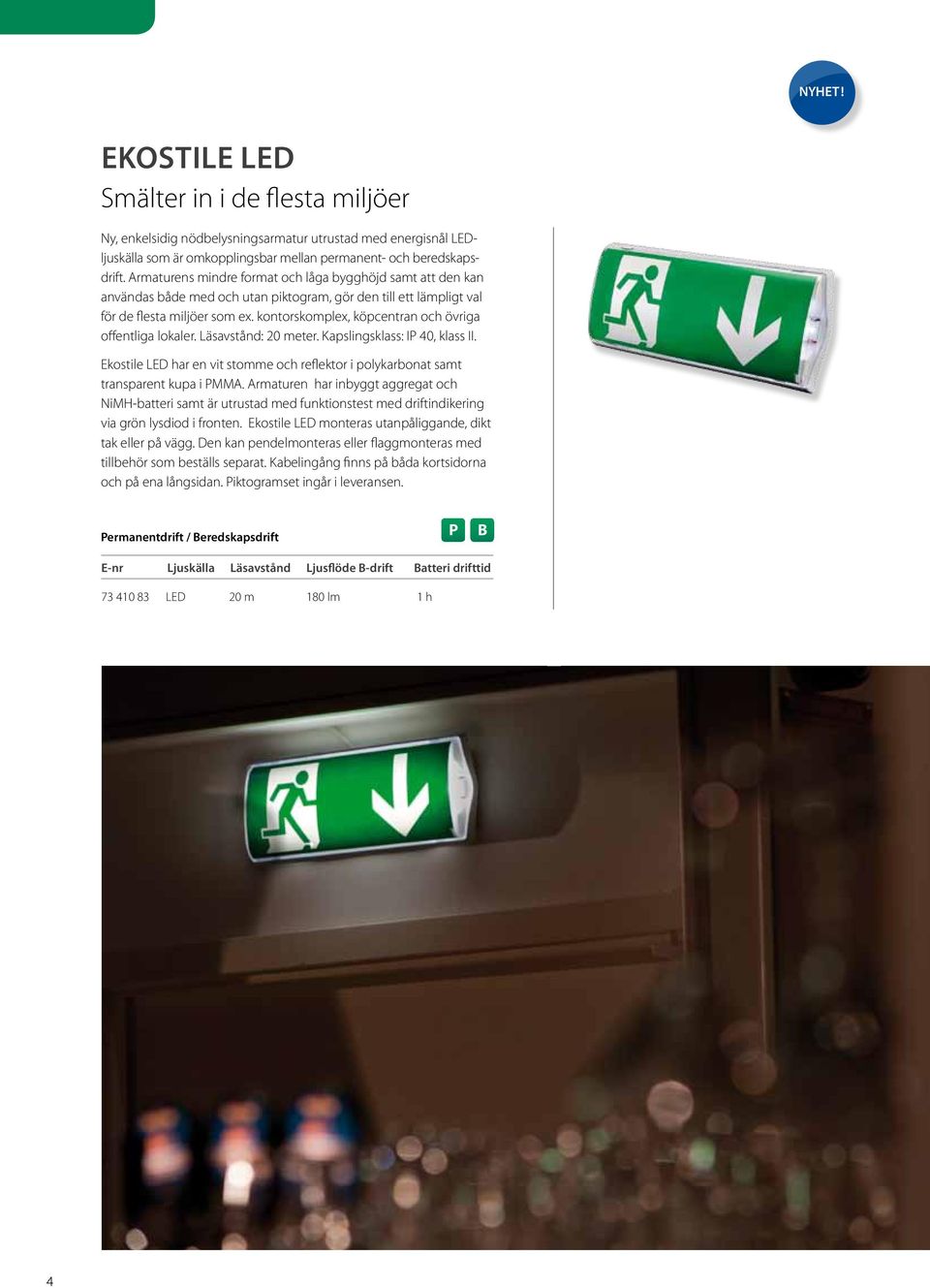

4 NYHET! EKOSTILE LED Smälter in i de flesta miljöer Ny, enkelsidig nödbelysningsarmatur utrustad med energisnål LEDljuskälla som är omkopplingsbar mellan permanent- och beredskapsdrift. Armaturens mindre format och låga bygghöjd samt att den kan användas både med och utan piktogram, gör den till ett lämpligt val för de flesta miljöer som ex. kontorskomplex, köpcentran och övriga offentliga lokaler. Läsavstånd: 20 meter. Kapslingsklass: I 40, klass II. Ekostile LED har en vit stomme och reflektor i polykarbonat samt transparent kupa i MMA. Armaturen har inbyggt aggregat och NiMH-batteri samt är utrustad med funktionstest med driftindikering via grön lysdiod i fronten. Ekostile LED monteras utanpåliggande, dikt tak eller på vägg. Den kan pendelmonteras eller flaggmonteras med tillbehör som beställs separat. Kabelingång finns på båda kortsidorna och på ena långsidan. iktogramset ingår i leveransen. ermanentdrift / eredskapsdrift E-nr Ljuskälla Läsavstånd Ljusflöde -drift atteri drifttid LED 20 m 180 lm 1 h 4

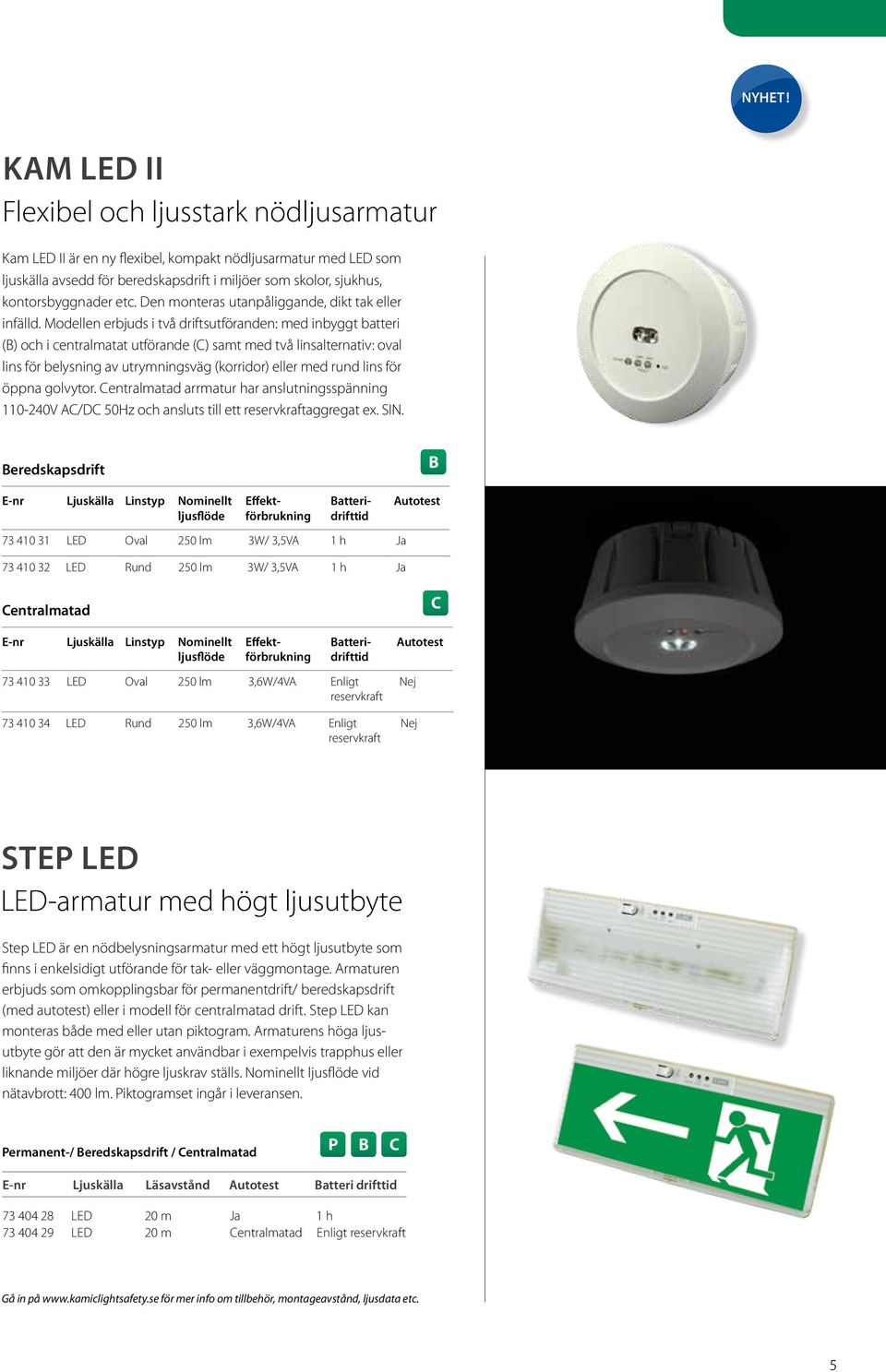

5 NYHET! KAM LED II Flexibel och ljusstark nödljusarmatur Kam LED II är en ny flexibel, kompakt nödljusarmatur med LED som ljuskälla avsedd för beredskapsdrift i miljöer som skolor, sjukhus, kontorsbyggnader etc. Den monteras utanpåliggande, dikt tak eller infälld. Modellen erbjuds i två driftsutföranden: med inbyggt batteri () och i centralmatat utförande (C) samt med två linsalternativ: oval lins för belysning av utrymningsväg (korridor) eller med rund lins för öppna golvytor. Centralmatad arrmatur har anslutningsspänning V AC/DC 50Hz och ansluts till ett reservkraftaggregat ex. SIN. eredskapsdrift E-nr Ljuskälla Linstyp Nominellt ljusflöde Effektförbrukning LED Oval 250 lm 3W/ 3,5VA 1 h Ja LED Rund 250 lm 3W/ 3,5VA 1 h Ja Autotest Centralmatad E-nr Ljuskälla Linstyp Nominellt ljusflöde Effektförbrukning atteridrifttid atteridrifttid LED Oval 250 lm 3,6W/4VA Enligt reservkraft LED Rund 250 lm 3,6W/4VA Enligt reservkraft C Autotest Nej Nej step LED LED-armatur med högt ljusutbyte Step LED är en nödbelysningsarmatur med ett högt ljusutbyte som finns i enkelsidigt utförande för tak- eller väggmontage. Armaturen erbjuds som omkopplingsbar för permanentdrift/ beredskapsdrift (med autotest) eller i modell för centralmatad drift. Step LED kan monteras både med eller utan piktogram. Armaturens höga ljusutbyte gör att den är mycket användbar i exempelvis trapphus eller liknande miljöer där högre ljuskrav ställs. Nominellt ljusflöde vid nätavbrott: 400 lm. iktogramset ingår i leveransen. ermanent-/ eredskapsdrift / Centralmatad C E-nr Ljuskälla Läsavstånd Autotest atteri drifttid LED 20 m Ja 1 h LED 20 m Centralmatad Enligt reservkraft Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 5

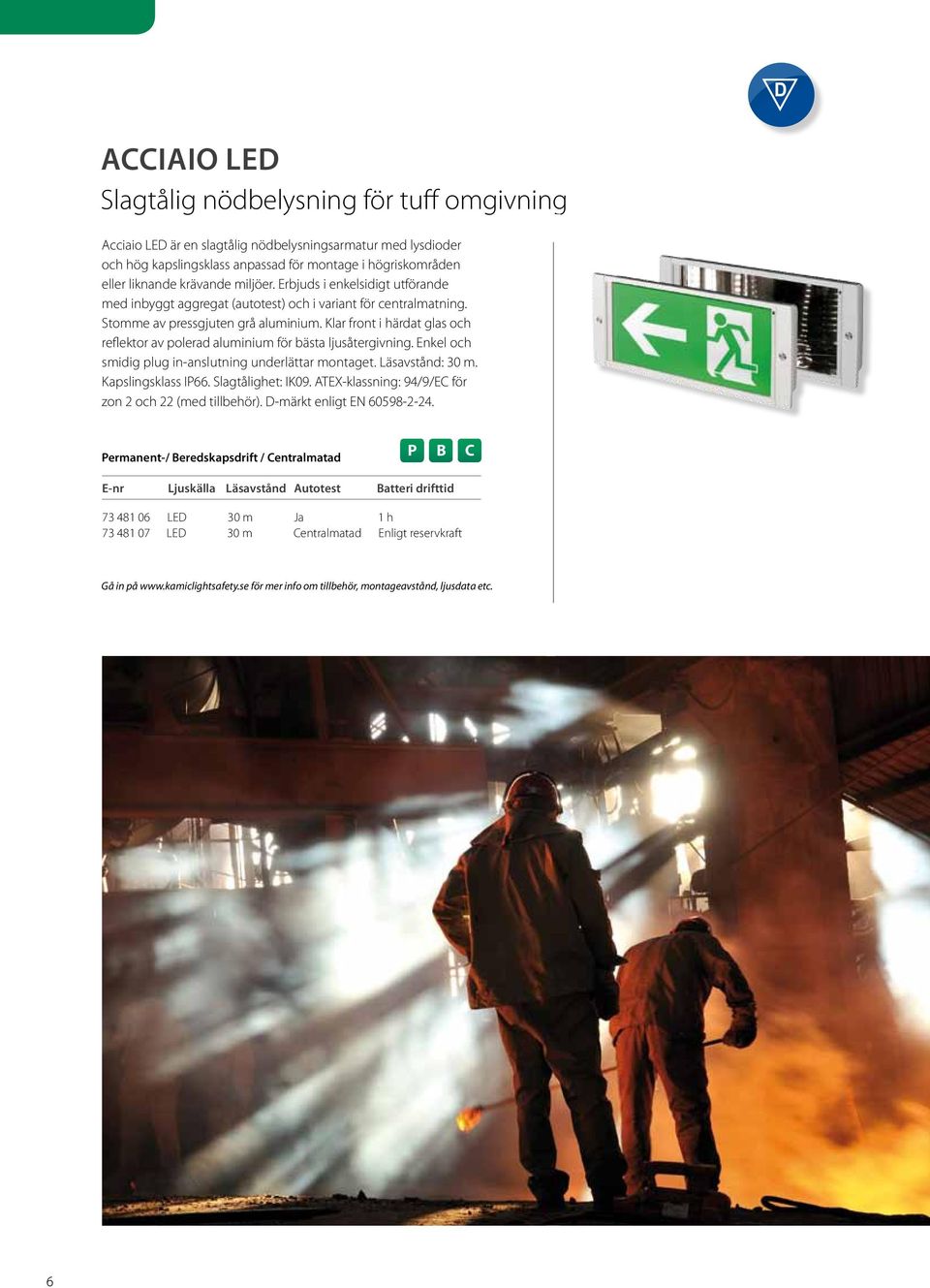

6 ACCIAIO LED Slagtålig nödbelysning för tuff omgivning Acciaio LED är en slagtålig nödbelysningsarmatur med lysdioder och hög kapslingsklass anpassad för montage i högriskområden eller liknande krävande miljöer. Erbjuds i enkelsidigt utförande med inbyggt aggregat (autotest) och i variant för centralmatning. Stomme av pressgjuten grå aluminium. Klar front i härdat glas och reflektor av polerad aluminium för bästa ljusåtergivning. Enkel och smidig plug in-anslutning underlättar montaget. Läsavstånd: 30 m. Kapslingsklass I66. Slagtålighet: IK09. ATEX-klassning: 94/9/EC för zon 2 och 22 (med tillbehör). D-märkt enligt EN ermanent-/ eredskapsdrift / Centralmatad C E-nr Ljuskälla Läsavstånd Autotest atteri drifttid LED 30 m Ja 1 h LED 30 m Centralmatad Enligt reservkraft Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 6

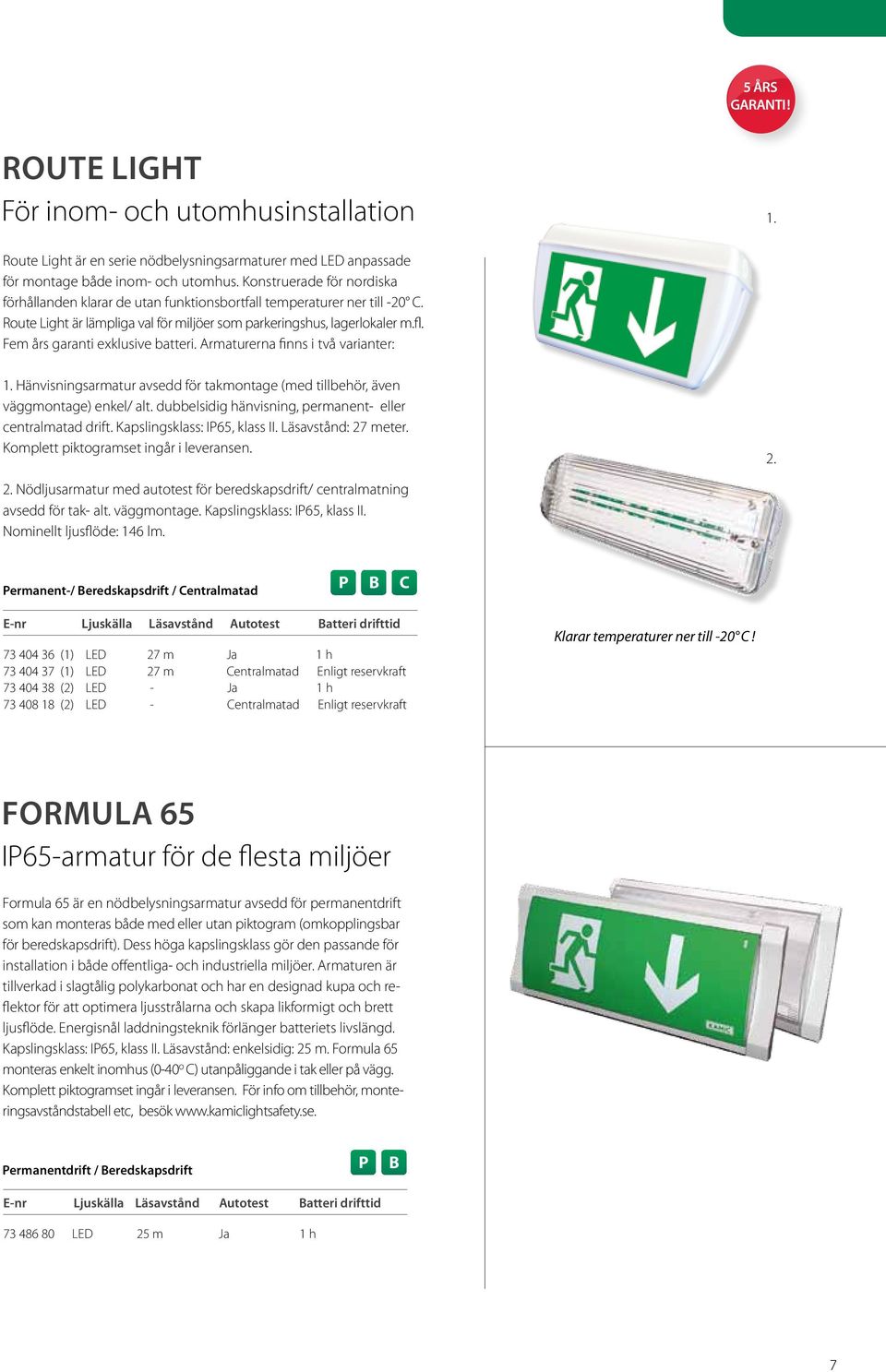

7 5 ÅRS GARANTI! ROUTE LIGHT För inom- och utomhusinstallation 1. Route Light är en serie nödbelysningsarmaturer med LED anpassade för montage både inom- och utomhus. Konstruerade för nordiska förhållanden klarar de utan funktionsbortfall temperaturer ner till -20 C. Route Light är lämpliga val för miljöer som parkeringshus, lagerlokaler m.fl. Fem års garanti exklusive batteri. Armaturerna finns i två varianter: 1. Hänvisningsarmatur avsedd för takmontage (med tillbehör, även väggmontage) enkel/ alt. dubbelsidig hänvisning, permanent- eller centralmatad drift. Kapslingsklass: I65, klass II. Läsavstånd: 27 meter. Komplett piktogramset ingår i leveransen Nödljusarmatur med autotest för beredskapsdrift/ centralmatning avsedd för tak- alt. väggmontage. Kapslingsklass: I65, klass II. Nominellt ljusflöde: 146 lm. ermanent-/ eredskapsdrift / Centralmatad C E-nr Ljuskälla Läsavstånd Autotest atteri drifttid (1) LED 27 m Ja 1 h (1) LED 27 m Centralmatad Enligt reservkraft (2) LED - Ja 1 h (2) LED - Centralmatad Enligt reservkraft Klarar temperaturer ner till -20 C! formula 65 I65-armatur för de flesta miljöer Formula 65 är en nödbelysningsarmatur avsedd för permanentdrift som kan monteras både med eller utan piktogram (omkopplingsbar för beredskapsdrift). Dess höga kapslingsklass gör den passande för installation i både offentliga- och industriella miljöer. Armaturen är tillverkad i slagtålig polykarbonat och har en designad kupa och reflektor för att optimera ljusstrålarna och skapa likformigt och brett ljusflöde. Energisnål laddningsteknik förlänger batteriets livslängd. Kapslingsklass: I65, klass II. Läsavstånd: enkelsidig: 25 m. Formula 65 monteras enkelt inomhus (0-40 o C) utanpåliggande i tak eller på vägg. Komplett piktogramset ingår i leveransen. För info om tillbehör, monteringsavståndstabell etc, besök ermanentdrift / eredskapsdrift E-nr Ljuskälla Läsavstånd Autotest atteri drifttid LED 25 m Ja 1 h 7

8 LOUNGE LED Nödbelysning med stor valfrihet Lounge LED är en elegant hänvisningsarmatur i modern design konstruerad med en piktogramstomme i naturanodiserad aluminium och infästningslåda i vit polykarbonat. Kan monteras både med enkelsidig eller med dubbelsidig hänvisning. Lämpar sig väl för montage i miljöer som hotell, restauranger, kontor etc. Infästningslådan och piktogramstommen förbinds genom två metallleder. Lounge LED erbjuds med inbyggda NiMH-batterier, 230V AC eller i centralmatad typ V AC/DC. Kapslingsklass: I30, klassii. Konstruktionen innebär stor valfrihet då armaturen kan monteras utanpåliggande på vägg, i tak eller som infälld. För pendelmontage väljs Lounge LED med vajer där max vajerlängd är 480 mm. Levereras med ett set om fyra stycken piktogram. ermanentdrift / Centralmatad C E-nr Ljuskälla Läsavstånd Autotest atteri drifttid LED 20 m Ja 1 h LED 30 m Ja 1 h * LED 20 m Ja 1 h * LED 30 m Ja 1 h LED 20 m Centralmatad Enligt reservkraft LED 30 m Centralmatad Enligt reservkraft * LED 20 m Centralmatad Enligt reservkraft * LED 30 m Centralmatad Enligt reservkraft * Utförande med vajer för pendelmontage. EASY LED Enkel och snabb att installera 5 ÅRS GARANTI! Easy LED är en armatur med en genomtänkt konstruktion som gör den lätt att installera och underhålla. Ett utmärkt val för de flesta miljöer som butiker, skolor, kontor etc. Armaturen är utvecklad med miljöhänseende och har låg driftseffekt (1,5W). Armaturen erbjuds för permanentdrift med NiMH-batteri, 230V AC eller som centralmatad 230V AC/DC. Kapslingsklass: I20, klass II. Easy LED levereras med separat montagekonsol för tak och vägg. Komplett piktogramset ingår. Fem års garanti exklusive batteri. ermanentdrift / Centralmatad C E-nr Ljuskälla Läsavstånd Autotest atteri drifttid LED 22 m Ja 1 h LED 22 m Centralmatad Enligt reservkraft Gå in på för mer info om tillbehör etc. 8

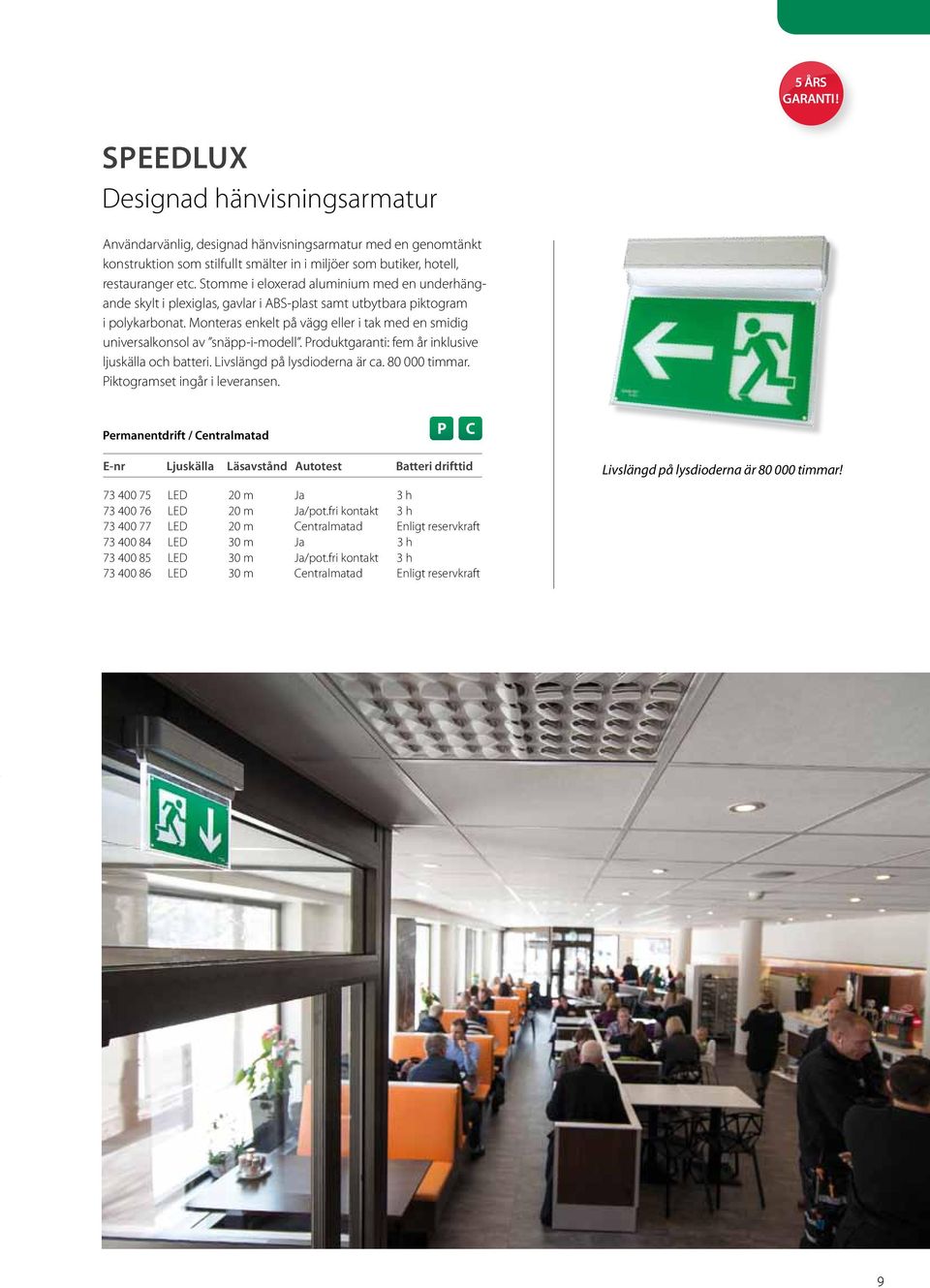

9 5 ÅRS GARANTI! SEEDLUX Designad hänvisningsarmatur Användarvänlig, designad hänvisningsarmatur med en genomtänkt konstruktion som stilfullt smälter in i miljöer som butiker, hotell, restauranger etc. Stomme i eloxerad aluminium med en underhängande skylt i plexiglas, gavlar i AS-plast samt utbytbara piktogram i polykarbonat. Monteras enkelt på vägg eller i tak med en smidig universalkonsol av snäpp-i-modell. roduktgaranti: fem år inklusive ljuskälla och batteri. Livslängd på lysdioderna är ca timmar. iktogramset ingår i leveransen. ermanentdrift / Centralmatad C E-nr Ljuskälla Läsavstånd Autotest atteri drifttid LED 20 m Ja 3 h LED 20 m Ja/pot.fri kontakt 3 h LED 20 m Centralmatad Enligt reservkraft LED 30 m Ja 3 h LED 30 m Ja/pot.fri kontakt 3 h LED 30 m Centralmatad Enligt reservkraft Livslängd på lysdioderna är timmar! 9

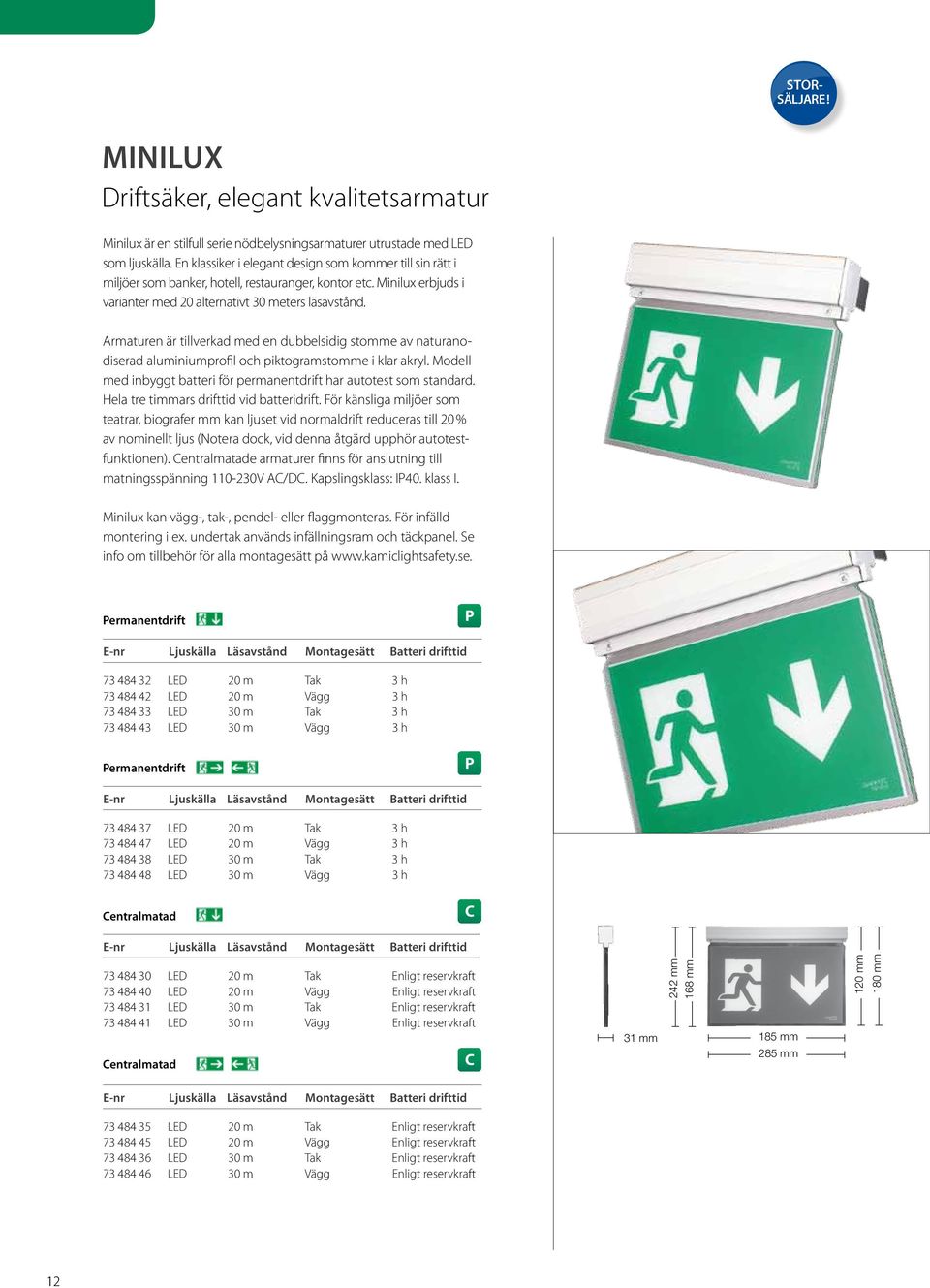

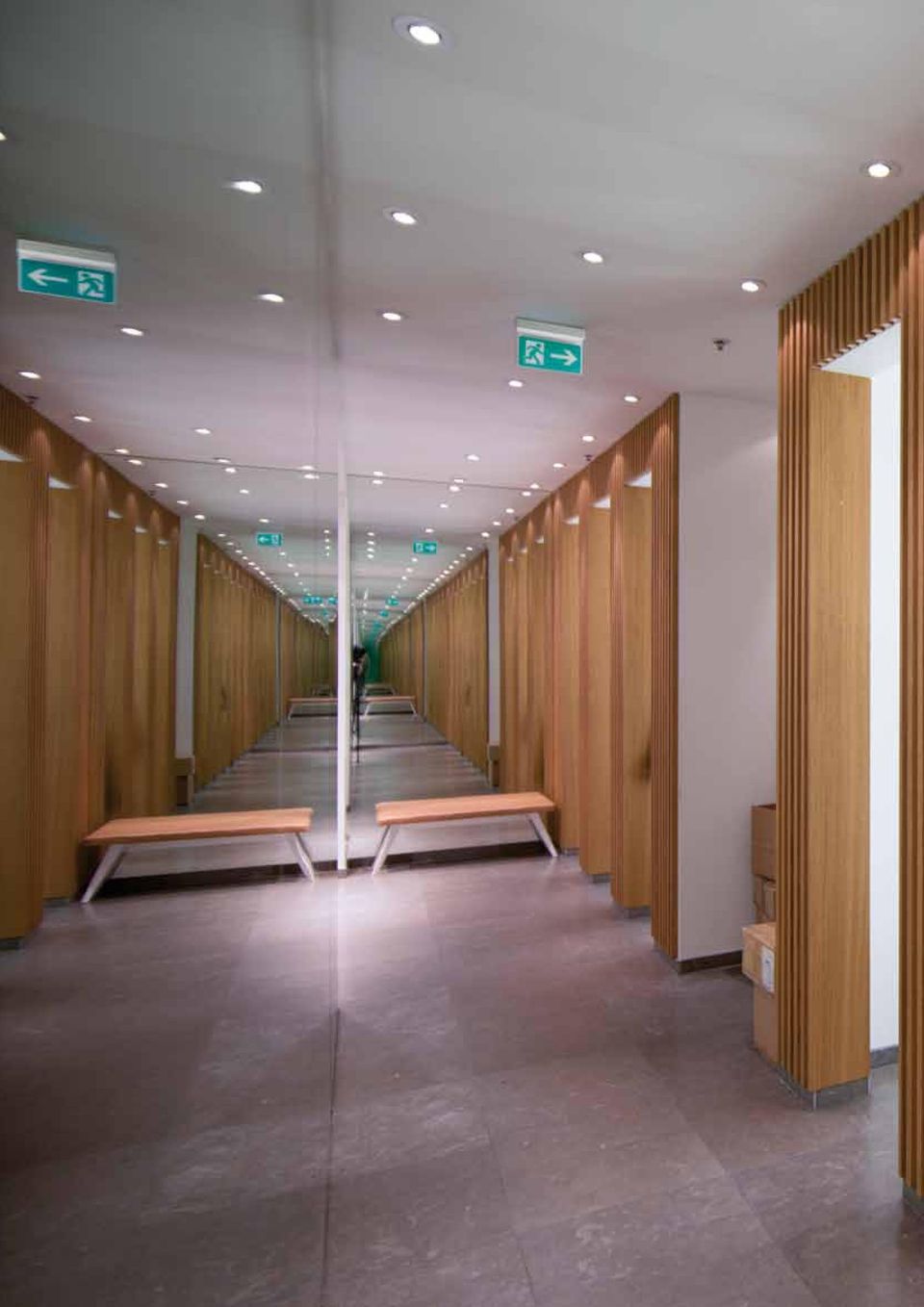

10 10

11

12 STOR- SÄLJARE! MINILUX Driftsäker, elegant kvalitetsarmatur Minilux är en stilfull serie nödbelysningsarmaturer utrustade med LED som ljuskälla. En klassiker i elegant design som kommer till sin rätt i miljöer som banker, hotell, restauranger, kontor etc. Minilux erbjuds i varianter med 20 alternativt 30 meters läsavstånd. Armaturen är tillverkad med en dubbelsidig stomme av naturanodiserad aluminiumprofil och piktogramstomme i klar akryl. Modell med inbyggt batteri för permanentdrift har autotest som standard. Hela tre timmars drifttid vid batteridrift. För känsliga miljöer som teatrar, biografer mm kan ljuset vid normaldrift reduceras till 20 % av nominellt ljus (Notera dock, vid denna åtgärd upphör autotestfunktionen). Centralmatade armaturer finns för anslutning till matningsspänning V AC/DC. Kapslingsklass: I40. klass I. Minilux kan vägg-, tak-, pendel- eller flaggmonteras. För infälld montering i ex. undertak används infällningsram och täckpanel. Se info om tillbehör för alla montagesätt på ermanentdrift E-nr Ljuskälla Läsavstånd Montagesätt atteri drifttid LED 20 m Tak 3 h LED 20 m Vägg 3 h LED 30 m Tak 3 h LED 30 m Vägg 3 h ermanentdrift E-nr Ljuskälla Läsavstånd Montagesätt atteri drifttid LED 20 m Tak 3 h LED 20 m Vägg 3 h LED 30 m Tak 3 h LED 30 m Vägg 3 h Centralmatad C E-nr Ljuskälla Läsavstånd Montagesätt atteri drifttid LED 20 m Tak Enligt reservkraft LED 20 m Vägg Enligt reservkraft LED 30 m Tak Enligt reservkraft LED 30 m Vägg Enligt reservkraft Centralmatad C 31 mm 242 mm 168 mm 185 mm 285 mm 120 mm 180 mm E-nr Ljuskälla Läsavstånd Montagesätt atteri drifttid LED 20 m Tak Enligt reservkraft LED 20 m Vägg Enligt reservkraft LED 30 m Tak Enligt reservkraft LED 30 m Vägg Enligt reservkraft 12

13 LED LUCE Ljusstark nödbelysning för infällnad LED Luce är en stilren nödljusarmatur med effektiv speciallins utvecklad för god ljusspridning. Armaturen är anpassad för infällt takmontage i korridorer eller lokaler med öppna golvytor. LED Luce beställs med symmetrisk lins för belysning av öppna golvytor typ: , eller med assymetrisk lins för belysning av utrymningsväg, typ: I centralmatad typ: , ingår båda linsalternativen. Mått för håltagning diameter: 80 mm. Kabellängd mellan armatur och elektronikbox är 400 mm. Fritt utrymme över armatruen vid infällnad bör vara minst 160 mm. ermanent-/ eredskapsdrift / Centralmatad C E-nr Ljuskälla Ljusflöde Autotest atteri drifttid Linstyp 80 mm * LED 182 lm Ja 1 h * LED 160 lm Ja 1 h LED 182/160 lm Centralmatad Enligt reservkraft * Omkopplingsbar mellan och -drift. 120 mm Gå in på för mer info om tillbehör, montageavstånd, ljusdata etc. 204 mm 63 13

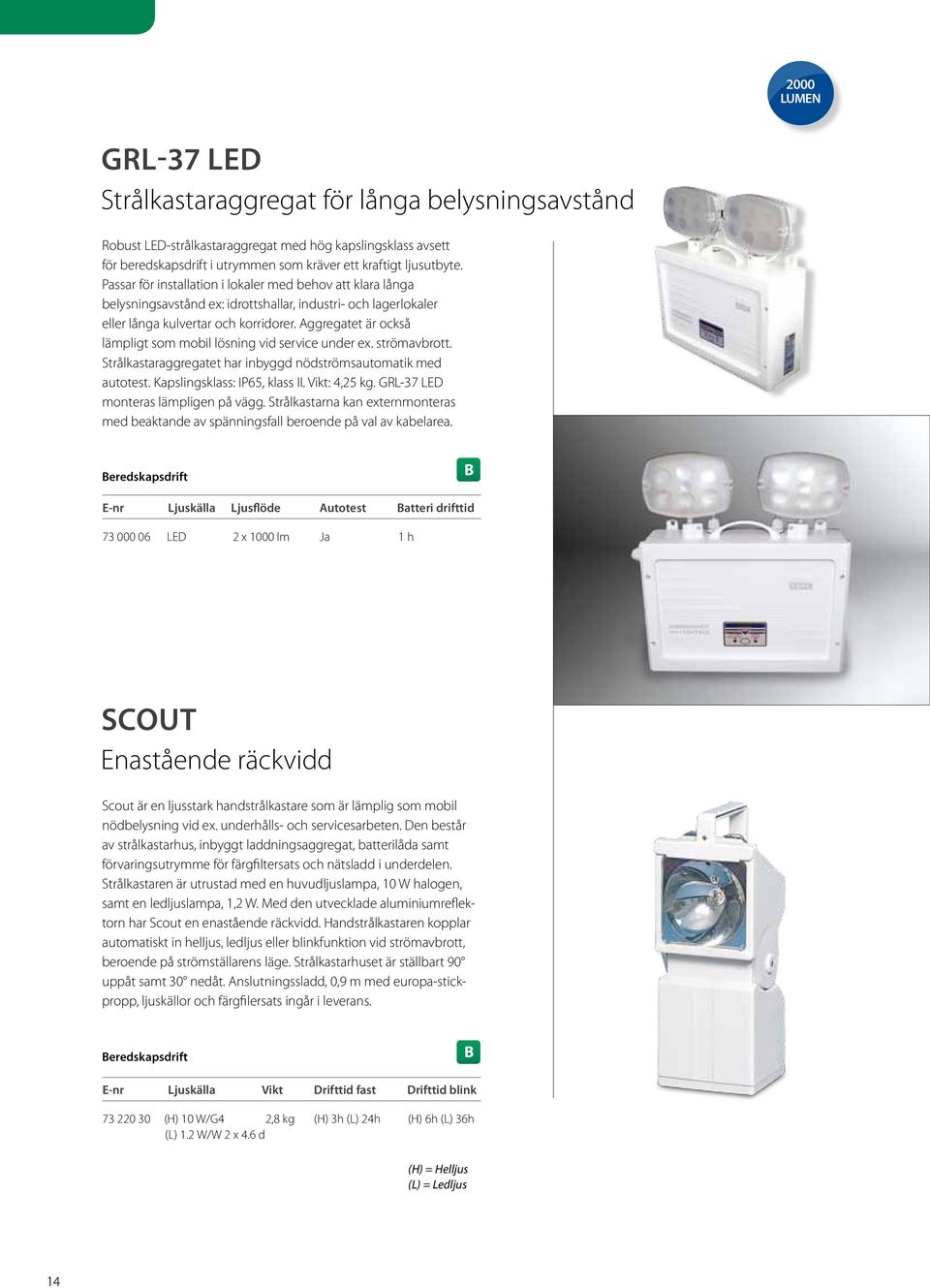

14 2000 LUMEN GRL-37 LED Strålkastaraggregat för långa belysningsavstånd Robust LED-strålkastaraggregat med hög kapslingsklass avsett för beredskapsdrift i utrymmen som kräver ett kraftigt ljusutbyte. assar för installation i lokaler med behov att klara långa belysningsavstånd ex: idrottshallar, industri- och lagerlokaler eller långa kulvertar och korridorer. Aggregatet är också lämpligt som mobil lösning vid service under ex. strömavbrott. Strålkastaraggregatet har inbyggd nödströmsautomatik med autotest. Kapslingsklass: I65, klass II. Vikt: 4,25 kg. GRL-37 LED monteras lämpligen på vägg. Strålkastarna kan externmonteras med beaktande av spänningsfall beroende på val av kabelarea. eredskapsdrift E-nr Ljuskälla Ljusflöde Autotest atteri drifttid LED 2 x 1000 lm Ja 1 h scout Enastående räckvidd Scout är en ljusstark handstrålkastare som är lämplig som mobil nödbelysning vid ex. underhålls- och servicesarbeten. Den består av strålkastarhus, inbyggt laddningsaggregat, batterilåda samt förvaringsutrymme för färgfiltersats och nätsladd i underdelen. Strålkastaren är utrustad med en huvudljuslampa, 10 W halogen, samt en ledljuslampa, 1,2 W. Med den utvecklade aluminiumreflektorn har Scout en enastående räckvidd. Handstrålkastaren kopplar automatiskt in helljus, ledljus eller blinkfunktion vid strömavbrott, beroende på strömställarens läge. Strålkastarhuset är ställbart 90 uppåt samt 30 nedåt. Anslutningssladd, 0,9 m med europa-stickpropp, ljuskällor och färgfilersats ingår i leverans. eredskapsdrift E-nr Ljuskälla Vikt Drifttid fast Drifttid blink (H) 10 W/G4 2,8 kg (H) 3h (L) 24h (H) 6h (L) 36h (L) 1.2 W/W 2 x 4.6 d (H) = Helljus (L) = Ledljus 14

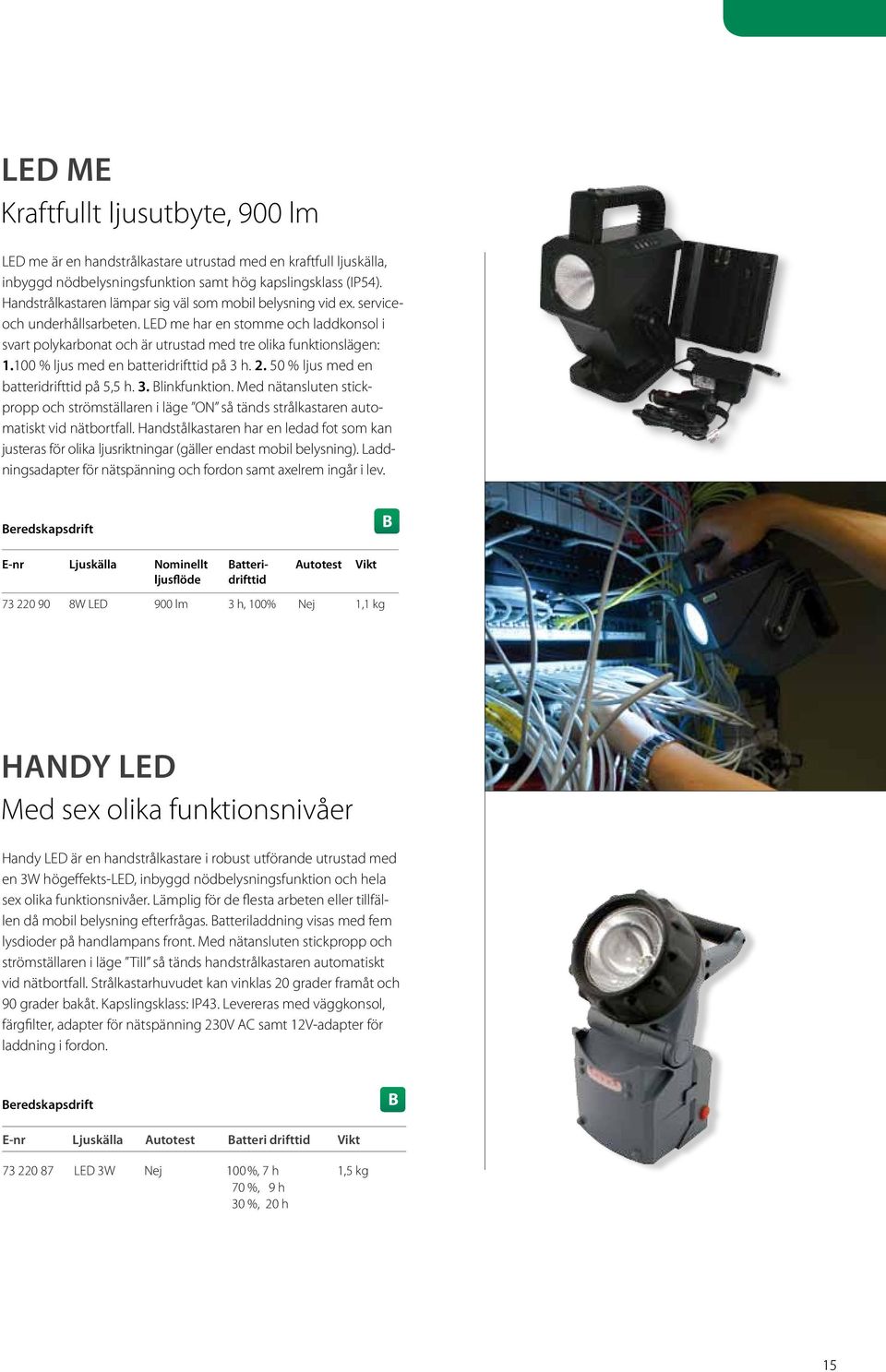

15 LED me Kraftfullt ljusutbyte, 900 lm LED me är en handstrålkastare utrustad med en kraftfull ljuskälla, inbyggd nödbelysningsfunktion samt hög kapslingsklass (I54). Handstrålkastaren lämpar sig väl som mobil belysning vid ex. serviceoch underhållsarbeten. LED me har en stomme och laddkonsol i svart polykarbonat och är utrustad med tre olika funktionslägen: % ljus med en batteridrifttid på 3 h % ljus med en batteridrifttid på 5,5 h. 3. linkfunktion. Med nätansluten stickpropp och strömställaren i läge ON så tänds strålkastaren automatiskt vid nätbortfall. Handstålkastaren har en ledad fot som kan justeras för olika ljusriktningar (gäller endast mobil belysning). Laddningsadapter för nätspänning och fordon samt axelrem ingår i lev. eredskapsdrift E-nr Ljuskälla Nominellt ljusflöde atteridrifttid Autotest Vikt W LED 900 lm 3 h, 100% Nej 1,1 kg HANDY LED Med sex olika funktionsnivåer Handy LED är en handstrålkastare i robust utförande utrustad med en 3W högeffekts-led, inbyggd nödbelysningsfunktion och hela sex olika funktionsnivåer. Lämplig för de flesta arbeten eller tillfällen då mobil belysning efterfrågas. atteriladdning visas med fem lysdioder på handlampans front. Med nätansluten stickpropp och strömställaren i läge Till så tänds handstrålkastaren automatiskt vid nätbortfall. Strålkastarhuvudet kan vinklas 20 grader framåt och 90 grader bakåt. Kapslingsklass: I43. Levereras med väggkonsol, färgfilter, adapter för nätspänning 230V AC samt 12V-adapter för laddning i fordon. eredskapsdrift E-nr Ljuskälla Autotest atteri drifttid Vikt LED 3W Nej 100 %, 7 h 1,5 kg 70 %, 9 h 30 %, 20 h 15

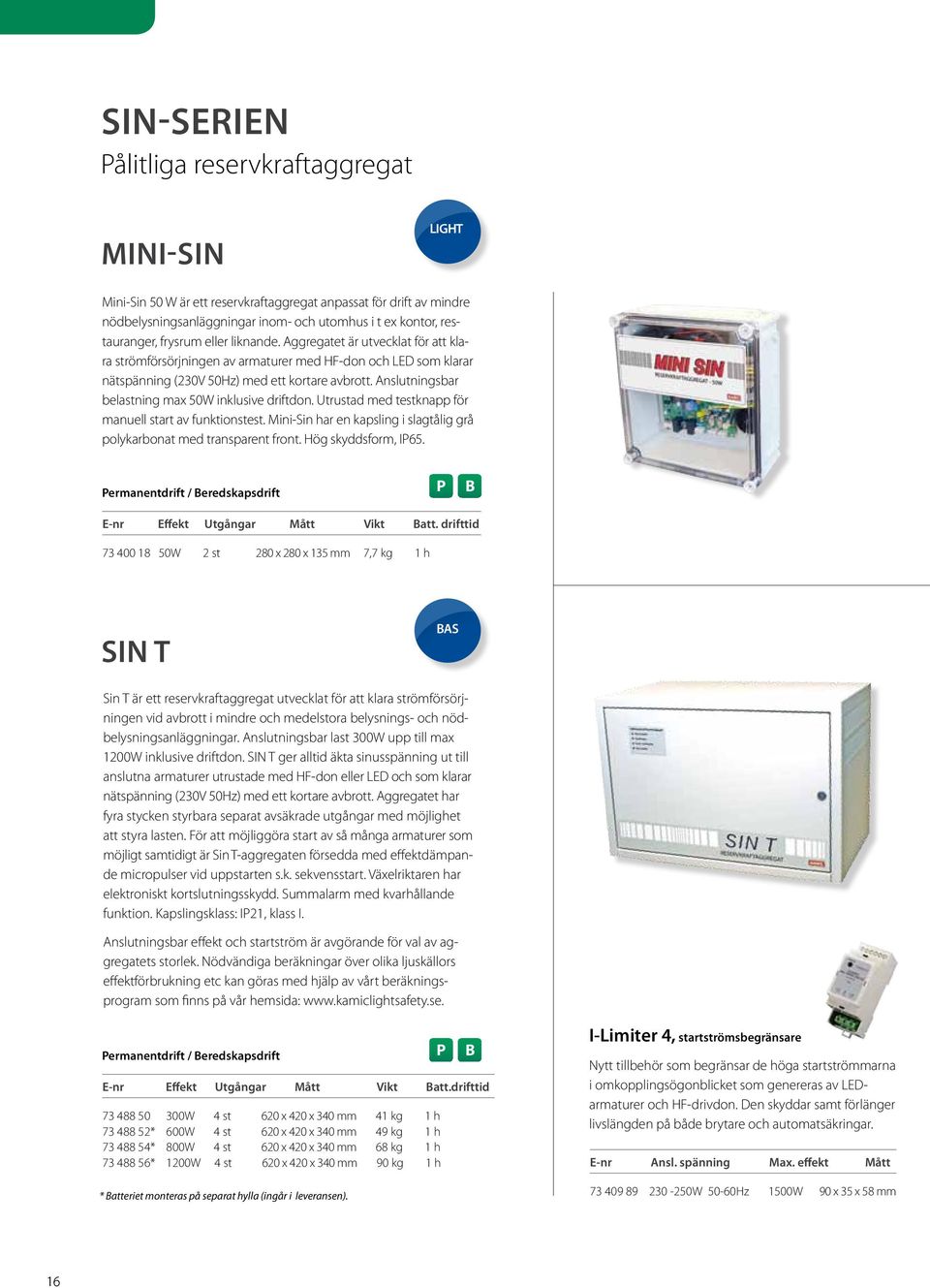

16 SIN-serien ålitliga reservkraftaggregat Mini-SIN LIGHT Mini-Sin 50 W är ett reservkraftaggregat anpassat för drift av mindre nödbelysningsanläggningar inom- och utomhus i t ex kontor, restauranger, frysrum eller liknande. Aggregatet är utvecklat för att klara strömförsörjningen av armaturer med HF-don och LED som klarar nätspänning (230V 50Hz) med ett kortare avbrott. Anslutningsbar belastning max 50W inklusive driftdon. Utrustad med testknapp för manuell start av funktionstest. Mini-Sin har en kapsling i slagtålig grå polykarbonat med transparent front. Hög skyddsform, I65. ermanentdrift / eredskapsdrift E-nr Effekt Utgångar Mått Vikt att. drifttid W 2 st 280 x 280 x 135 mm 7,7 kg 1 h SIN T AS Sin T är ett reservkraftaggregat utvecklat för att klara strömförsörjningen vid avbrott i mindre och medelstora belysnings- och nödbelysningsanläggningar. Anslutningsbar last 300W upp till max 1200W inklusive driftdon. SIN T ger alltid äkta sinusspänning ut till anslutna armaturer utrustade med HF-don eller LED och som klarar nätspänning (230V 50Hz) med ett kortare avbrott. Aggregatet har fyra stycken styrbara separat avsäkrade utgångar med möjlighet att styra lasten. För att möjliggöra start av så många armaturer som möjligt samtidigt är Sin T-aggregaten försedda med effektdämpande micropulser vid uppstarten s.k. sekvensstart. Växelriktaren har elektroniskt kortslutningsskydd. Summalarm med kvarhållande funktion. Kapslingsklass: I21, klass I. Anslutningsbar effekt och startström är avgörande för val av aggregatets storlek. Nödvändiga beräkningar över olika ljuskällors effektförbrukning etc kan göras med hjälp av vårt beräkningsprogram som finns på vår hemsida: ermanentdrift / eredskapsdrift E-nr Effekt Utgångar Mått Vikt att.drifttid W 4 st 620 x 420 x 340 mm 41 kg 1 h * 600W 4 st 620 x 420 x 340 mm 49 kg 1 h * 800W 4 st 620 x 420 x 340 mm 68 kg 1 h * 1200W 4 st 620 x 420 x 340 mm 90 kg 1 h * atteriet monteras på separat hylla (ingår i leveransen). I-Limiter 4, startströmsbegränsare Nytt tillbehör som begränsar de höga startströmmarna i omkopplingsögonblicket som genereras av LEDarmaturer och HF-drivdon. Den skyddar samt förlänger livslängden på både brytare och automatsäkringar. E-nr Ansl. spänning Max. effekt Mått W 50-60Hz 1500W 90 x 35 x 58 mm 16

17 SIN T2 REMIUM recis som Sin T är Sin T2 ett reservkraftaggregat utvecklat för att klara strömförsörjningen vid avbrott i mindre och medelstora belysnings- och nödbelysningsanläggningar. Anslutningsbar last upp till max 1200W inklusive driftdon. Aggregatet ger alltid äkta sinusspänning ut till anslutna armaturer utrustade med HF-don eller LED och som klarar nätspänning (230V) med ett kortare avbrott. Sin T2 har åtta avsäkrade utgångar vilket innebär valfrihet att styra olika delar av lasten. Aggregaten är även utrustade med zonövervakning, lastkontroll, brandlarmsingång och två st. programmerbara larmutgångar. Med en funktionsväljare görs programmeringen av aggregatets olika funktioner, en LCD-display gör det enkelt att bevaka driftsinformationen. Effektdämpande micropulser vid uppstart av aggregatet vid nätavbrott s.k. sekvensstart. Växelriktaren har elektroniskt kortslutningsskydd. Summalarm med kvarhållande funktion. Anslutningsbar effekt och startström är avgörande för val av aggregatstorlek. eräkningsprogram över olika ljuskällors effektförbrukning etc finns på vår hemsida: ermanentdrift / eredskapsdrift E-nr Effekt Utgångar Mått Vikt att.drifttid W 8 st 620 x 420 x 340 mm 41 kg 1 h * 600W 8 st 620 x 420 x 340 mm 49 kg 1 h * 800W 8 st 620 x 420 x 340 mm 68 kg 1 h * 1200W 8 st 620 x 420 x 340 mm 90 kg 1 h * atteriet monteras på separat hylla (ingår i leveransen). Några utvalda anslutningsbara armaturtyper Acciaio LED, E Step LED, E Flat asic LED, E KAM LED II, E Easy LED, E Speedlux, E Lounge LED, E Funkis roled, E

18 NETOLUX Kontroll, styrning och övervakning av nödbelysningsanläggningar Neptolux är ett designat, driftsäkert system för kontroll, styrning och övervakning av nödbelysningsanläggningar. Ett miljöanpassat, nu utbyggt system, som via enkel installation med nytt eller befintligt kablage lätt kan integreras i alla typer av anläggningar och fastigheter. Systemuppbyggnad: Upp till 254 nödbelysningsarmaturer (2x127st) kan anslutas per övervakande central och systemet erbjuds i varianter med inbyggda batterier eller central matning. Automatiskt test och övervakning av hela anläggningen via manöverpanel eller C. Då Neptolux är ett lågvoltsystem som ansluts till 40 VDC används samma kabel som traditionellt används i brandlarmsystem, som exempelvis ELQY 2x1mm. Armaturerna kan fritt installeras parallellt utan indelning i nödbelysningsarmatur med eller utan piktogram. Utrymningsvägar kan styras och blockeras med speciell krysskylt (se figur) för att ex. stänga utvlada delar av en fastighet. Via systemets I/O-enhet kan även brand- eller inbrottslarm integreras. Armaturer: Neptoluxarmaturerna erbjuds i åtta olika typer, både som nödljus och som hänvisningsarmaturer med läsavstånd max 40 meter. De erbjuds för de flesta tänkbara montagealternativ och kan både fällas in, pendlas och flaggmonteras. Ett stort antal tillbehör finns också som ex. väder- och vandalskydd. Då alla armaturer är utrustade med en lös sockel kan dessa monteras innan själva armaturen sätts på plats, vilket kan underlätta under byggtiden. Övriga egenskaper och fördelar: Enkel installation med minimalt underhåll. ersonsäkert lågpänningssystem (40 VDC). Endast ett kablage för både strömförsörjning och adresserad övervakning. Finns med batteri eller för central matning. ermanent- och beredskapsdrift i samma linje. 10-års pålitliga lithiumbatterier. 10-års long-life LED som ljuskälla i alla armaturer. Förbrukar endast från 0,22 W /armatur, dessutom dimringsbara i sex steg. Upp till 254 armaturer/ central. Flera centraler kan sammankopplas via I-LAN. Vidarebefordring av larm GSM/ I/Relä. Anpassad för integration med Noctu/OC grafisk plattform, Dali, KNX, DUC samt Cytech. Äldre system med befintligt kablage kan uppdateras till ett Neptoluxsystem. Miljövänligt sett till energiförbrukning samt CO2-utsläpp. 18

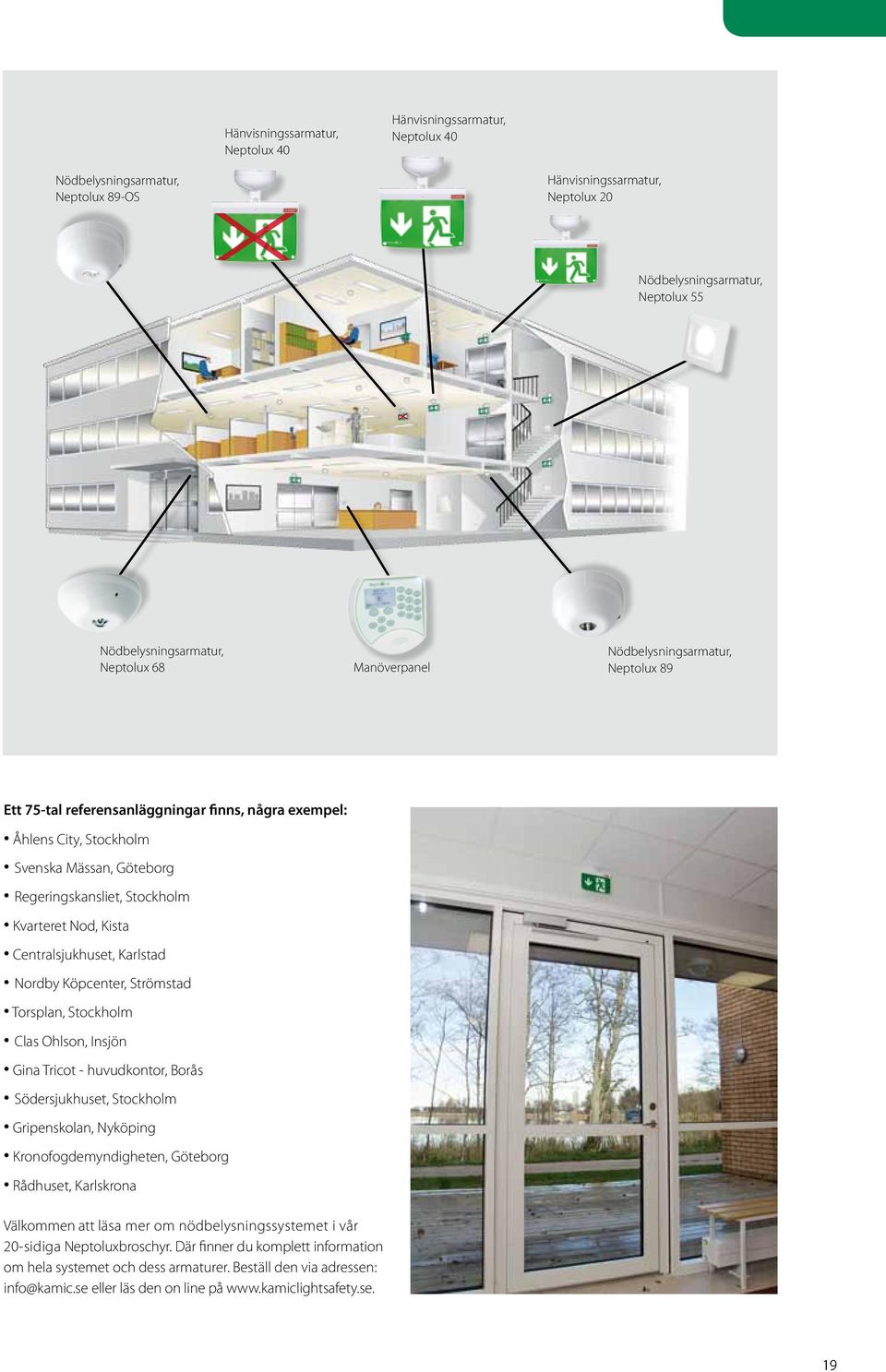

19 Hänvisningssarmatur, Neptolux 40 Hänvisningssarmatur, Neptolux 40 Nödbelysningsarmatur, Neptolux 89-OS Hänvisningssarmatur, Neptolux 20 Nödbelysningsarmatur, Neptolux 55 Nödbelysningsarmatur, Neptolux 68 Manöverpanel Nödbelysningsarmatur, Neptolux 89 Ett 75-tal referensanläggningar finns, några exempel: Åhlens City, Stockholm Svenska Mässan, Göteborg Regeringskansliet, Stockholm Kvarteret Nod, Kista Centralsjukhuset, Karlstad Nordby Köpcenter, Strömstad Torsplan, Stockholm Clas Ohlson, Insjön Gina Tricot - huvudkontor, orås Södersjukhuset, Stockholm Gripenskolan, Nyköping Kronofogdemyndigheten, Göteborg Rådhuset, Karlskrona Välkommen att läsa mer om nödbelysningssystemet i vår 20-sidiga Neptoluxbroschyr. Där finner du komplett information om hela systemet och dess armaturer. eställ den via adressen: info@kamic.se eller läs den on line på 19

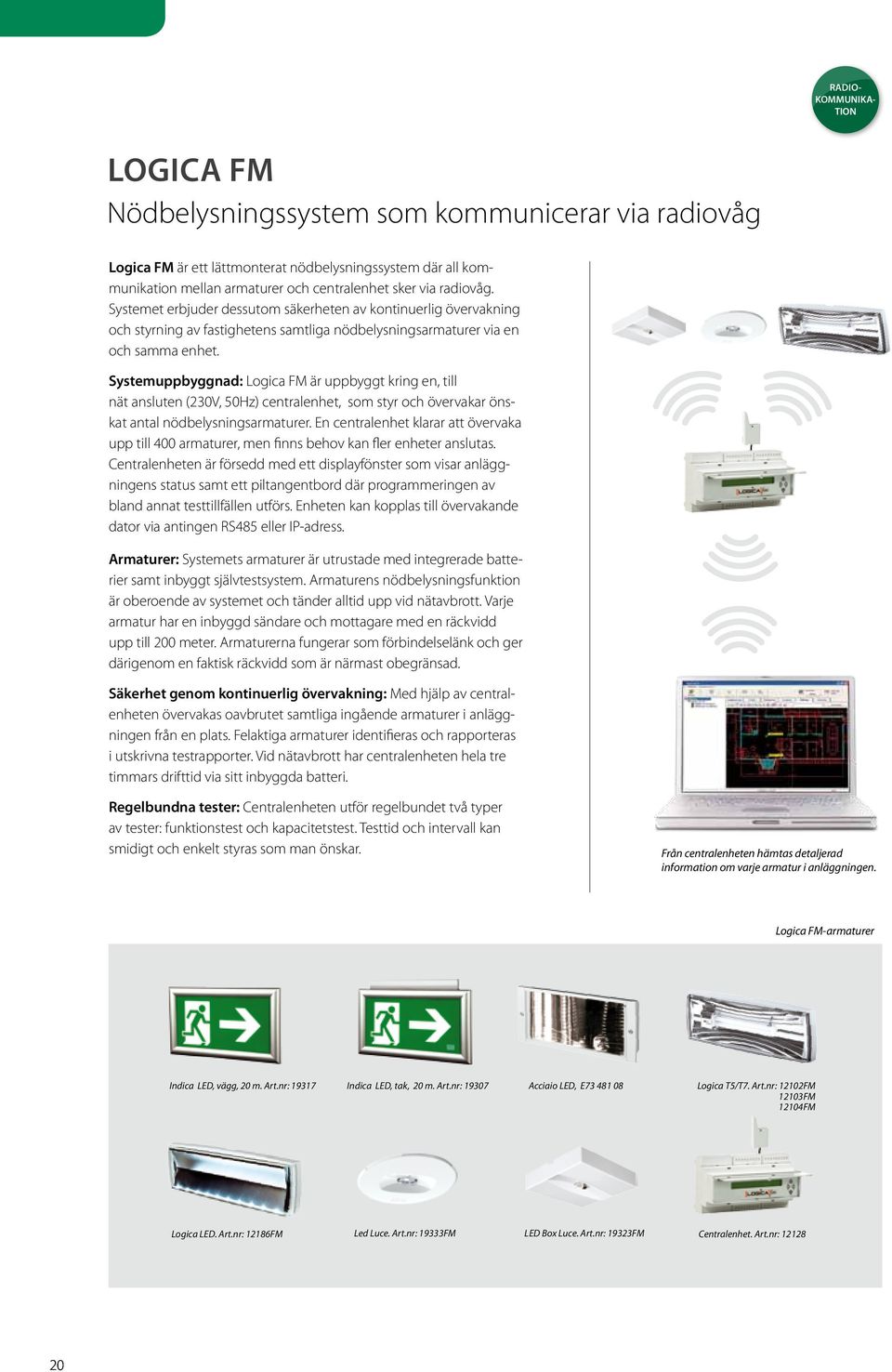

20 RADIO- KOMMUNIKA- TION LOGICA FM Nödbelysningssystem som kommunicerar via radiovåg Logica FM är ett lättmonterat nödbelysningssystem där all kommunikation mellan armaturer och centralenhet sker via radiovåg. Systemet erbjuder dessutom säkerheten av kontinuerlig övervakning och styrning av fastighetens samtliga nödbelysningsarmaturer via en och samma enhet. Systemuppbyggnad: Logica FM är uppbyggt kring en, till nät ansluten (230V, 50Hz) centralenhet, som styr och övervakar önskat antal nödbelysningsarmaturer. En centralenhet klarar att övervaka upp till 400 armaturer, men finns behov kan fler enheter anslutas. Centralenheten är försedd med ett displayfönster som visar anläggningens status samt ett piltangentbord där programmeringen av bland annat testtillfällen utförs. Enheten kan kopplas till övervakande dator via antingen RS485 eller I-adress. Armaturer: Systemets armaturer är utrustade med integrerade batterier samt inbyggt självtestsystem. Armaturens nödbelysningsfunktion är oberoende av systemet och tänder alltid upp vid nätavbrott. Varje armatur har en inbyggd sändare och mottagare med en räckvidd upp till 200 meter. Armaturerna fungerar som förbindelselänk och ger därigenom en faktisk räckvidd som är närmast obegränsad. Säkerhet genom kontinuerlig övervakning: Med hjälp av centralenheten övervakas oavbrutet samtliga ingående armaturer i anläggningen från en plats. Felaktiga armaturer identifieras och rapporteras i utskrivna testrapporter. Vid nätavbrott har centralenheten hela tre timmars drifttid via sitt inbyggda batteri. Regelbundna tester: Centralenheten utför regelbundet två typer av tester: funktionstest och kapacitetstest. Testtid och intervall kan smidigt och enkelt styras som man önskar. Från centralenheten hämtas detaljerad information om varje armatur i anläggningen. Logica FM-armaturer Indica LED, vägg, 20 m. Art.nr: Indica LED, tak, 20 m. Art.nr: Acciaio LED, E Logica T5/T7. Art.nr: 12102FM 12103FM 12104FM Logica LED. Art.nr: 12186FM Led Luce. Art.nr: 19333FM LED ox Luce. Art.nr: 19323FM Centralenhet. Art.nr:

21 rogramvara: Med hjälp av programvaran Logica Visual övervakas upp till 25 olika centralenheter. rogramvarans användarmeny ger möjligheter till: Fjärrstyrning av centralenhet. Felrapportering av ljuskälla, batterier och kommunikationen med centralenhet. rogrammering och utförande av testtillfällen. Tändning och släckning av armaturer. Kontroll om armaturen befinner sig i testläge. Kontroll av sökvägar mellan central och armaturer. Dimning av armaturer. Anläggningsstatus, felrapport etc. Lätt och smidig att installera: Systemet ansluts lätt och smidigt. För att batteriet skall ha full laddning bör armaturerna ha varit spänningssatta i 24 timmar innan centralenheten driftsättes. Centralenheten ansluts till nätet via huvudcentral. Automatisk installation inleds på kommando från centralenheten och kommunikationen påbörjas med anslutna armaturer. Armaturernas ID-nummer lagras i centralenheten i takt med att kommunikation uppnås med respektive armatur i anläggningen. Armaturerna tilldelas därefter placeringsnamn utifrån placering i byggnaden, t.ex våningsplan, del av byggnad, trapphus etc. rogrammering av datum, tid och testintervaller för funktions- och kapacitetstester slutför installationen. Logica FM uppfyller normen för övervakning, provning och installation enligt SS-EN Referensanläggningar, några exempel: NIE, huvudkontor, Markaryd Clarion Hotel Sign, Stockholm Clarion Hotel ost, Göteborg Campus Universitetet, Norrköping Sturegallerian, Stockholm Södertälje stadshus, Södertälje Köpcenter Samarkand, Växjö Tingsrätten, stadshuset, Stockholm Indica LED, infälld 21
