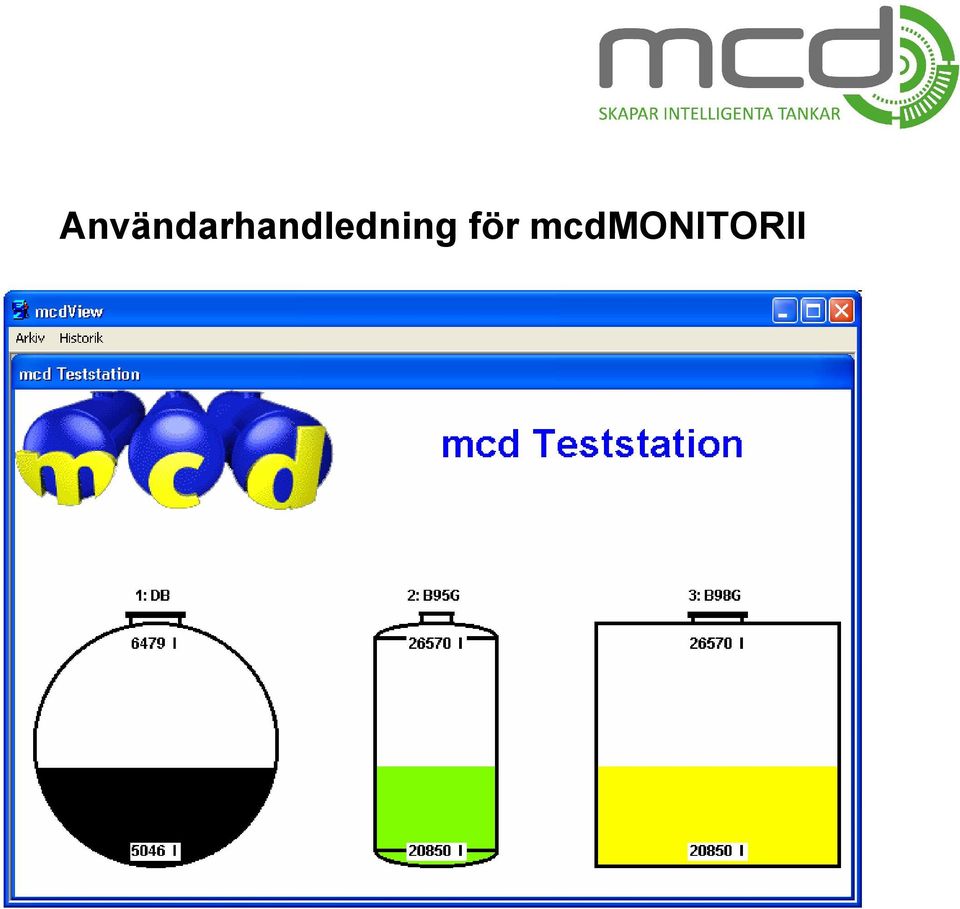

1 Användarhandledning för mcdmonitorii

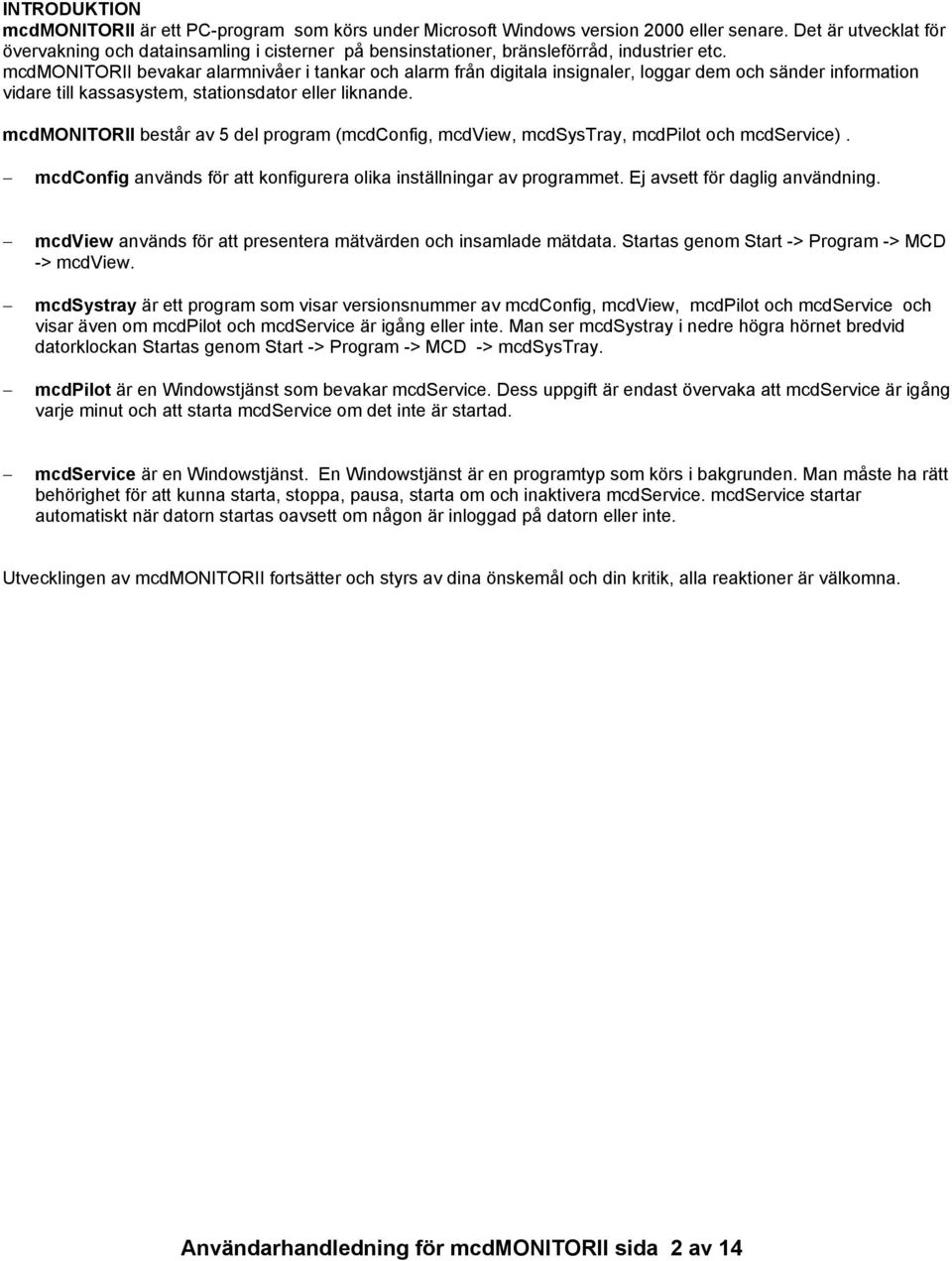

2 INTRODUKTION mcdmonitorii är ett PC-program som körs under Microsoft Windows version 2000 eller senare. Det är utvecklat för övervakning och datainsamling i cisterner på bensinstationer, bränsleförråd, industrier etc. mcdmonitorii bevakar alarmnivåer i tankar och alarm från digitala insignaler, loggar dem och sänder information vidare till kassasystem, stationsdator eller liknande. mcdmonitorii består av 5 del program (mcdconfig, mcdview, mcdsystray, mcdpilot och mcdservice). mcdconfig används för att konfigurera olika inställningar av programmet. Ej avsett för daglig användning. mcdview används för att presentera mätvärden och insamlade mätdata. Startas genom Start -> Program -> MCD -> mcdview. mcdsystray är ett program som visar versionsnummer av mcdconfig, mcdview, mcdpilot och mcdservice och visar även om mcdpilot och mcdservice är igång eller inte. Man ser mcdsystray i nedre högra hörnet bredvid datorklockan Startas genom Start -> Program -> MCD -> mcdsystray. mcdpilot är en Windowstjänst som bevakar mcdservice. Dess uppgift är endast övervaka att mcdservice är igång varje minut och att starta mcdservice om det inte är startad. mcdservice är en Windowstjänst. En Windowstjänst är en programtyp som körs i bakgrunden. Man måste ha rätt behörighet för att kunna starta, stoppa, pausa, starta om och inaktivera mcdservice. mcdservice startar automatiskt när datorn startas oavsett om någon är inloggad på datorn eller inte. Utvecklingen av mcdmonitorii fortsätter och styrs av dina önskemål och din kritik, alla reaktioner är välkomna. Användarhandledning för mcdmonitorii sida 2 av 14

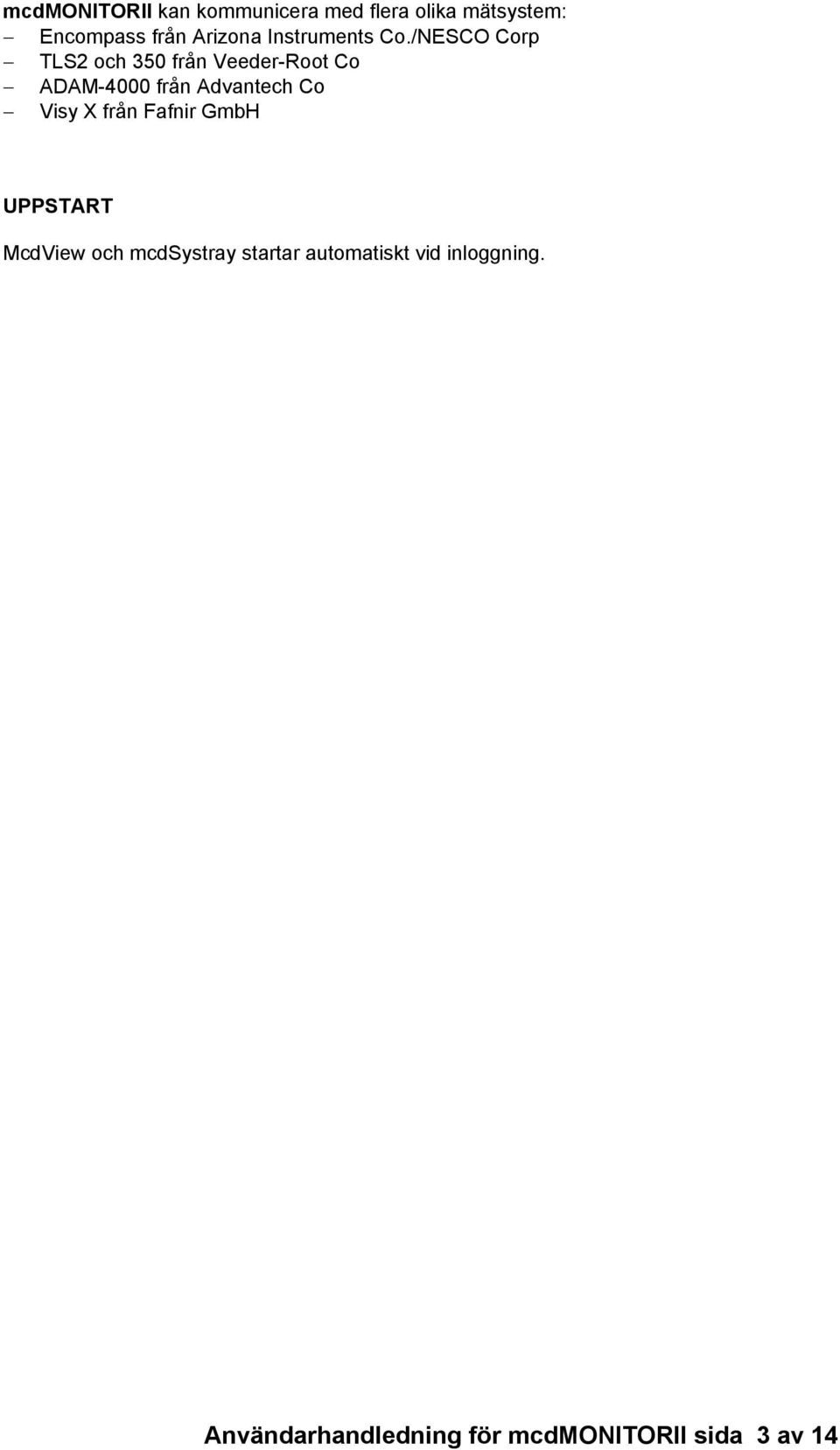

3 mcdmonitorii kan kommunicera med flera olika mätsystem: Encompass från Arizona Instruments Co./NESCO Corp TLS2 och 350 från Veeder-Root Co ADAM-4000 från Advantech Co Visy X från Fafnir GmbH UPPSTART McdView och mcdsystray startar automatiskt vid inloggning. Användarhandledning för mcdmonitorii sida 3 av 14

4 MCDView Menyval Kommunikation - Mätning: Detta läge uppstår automatiskt vid programstart. Objekten visas grafiskt med levande volymer och ullage. När man startar McdView ses cisternerna med gul bakgrund. Detta varar tills programmen har fått mätvärde. När du använder mcdmonitorii för första gången, så visas följande bild: Användarhandledning för mcdmonitorii sida 4 av 14

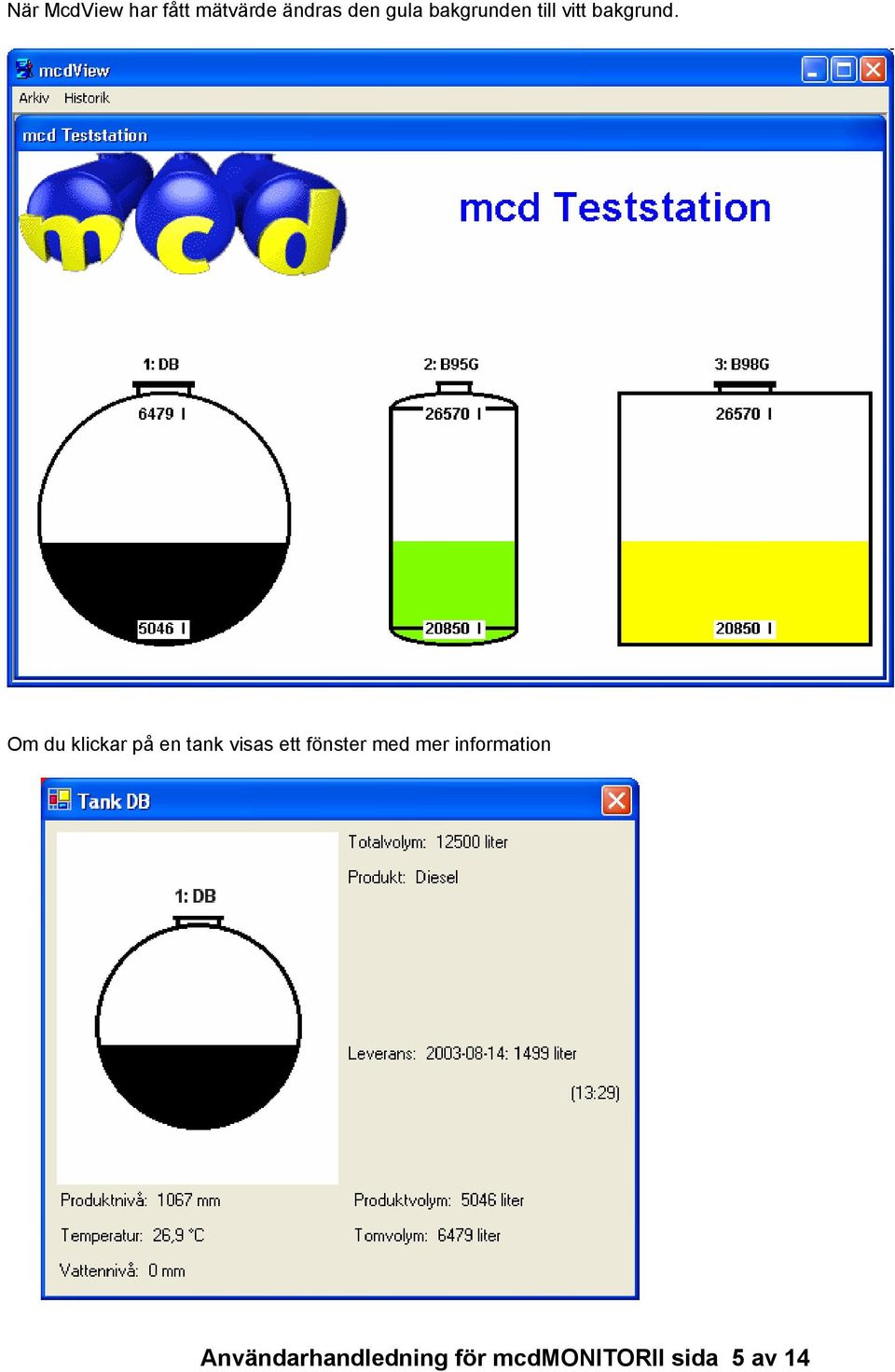

5 När McdView har fått mätvärde ändras den gula bakgrunden till vitt bakgrund. Om du klickar på en tank visas ett fönster med mer information Användarhandledning för mcdmonitorii sida 5 av 14

6 Om McdView s bakgrund ändras till rött så kan det bero på 1. McdView inte har fått kommunikation med mcdservice. 2. mcdservice har stannat Man bör starta om datorn för att återskapa kommunikationen mellan McdView och mcdservice. Vid omstart startas även mcdservice. Användarhandledning för mcdmonitorii sida 6 av 14

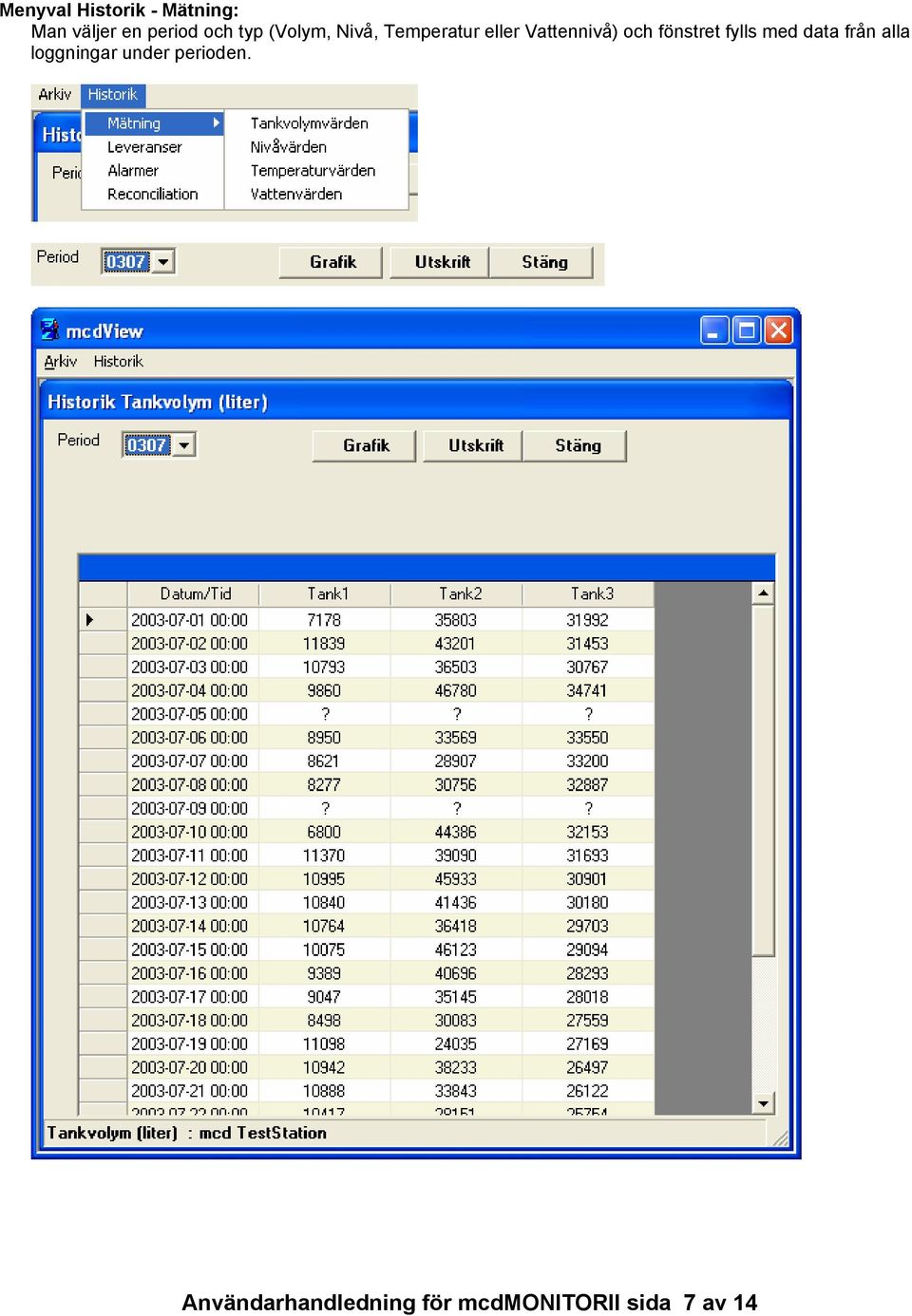

7 Menyval Historik - Mätning: Man väljer en period och typ (Volym, Nivå, Temperatur eller Vattennivå) och fönstret fylls med data från alla loggningar under perioden. Användarhandledning för mcdmonitorii sida 7 av 14

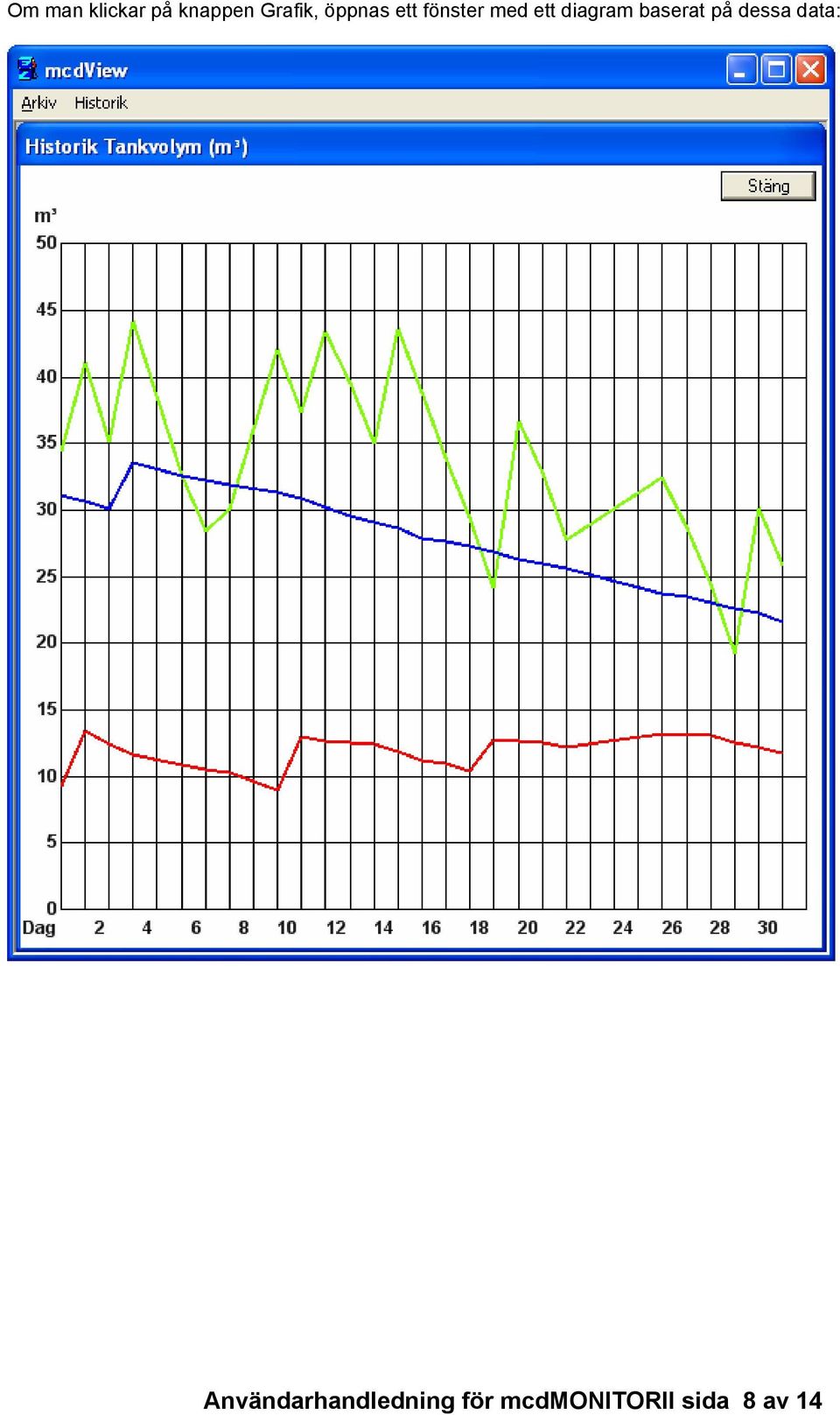

8 Om man klickar på knappen Grafik, öppnas ett fönster med ett diagram baserat på dessa data: Användarhandledning för mcdmonitorii sida 8 av 14

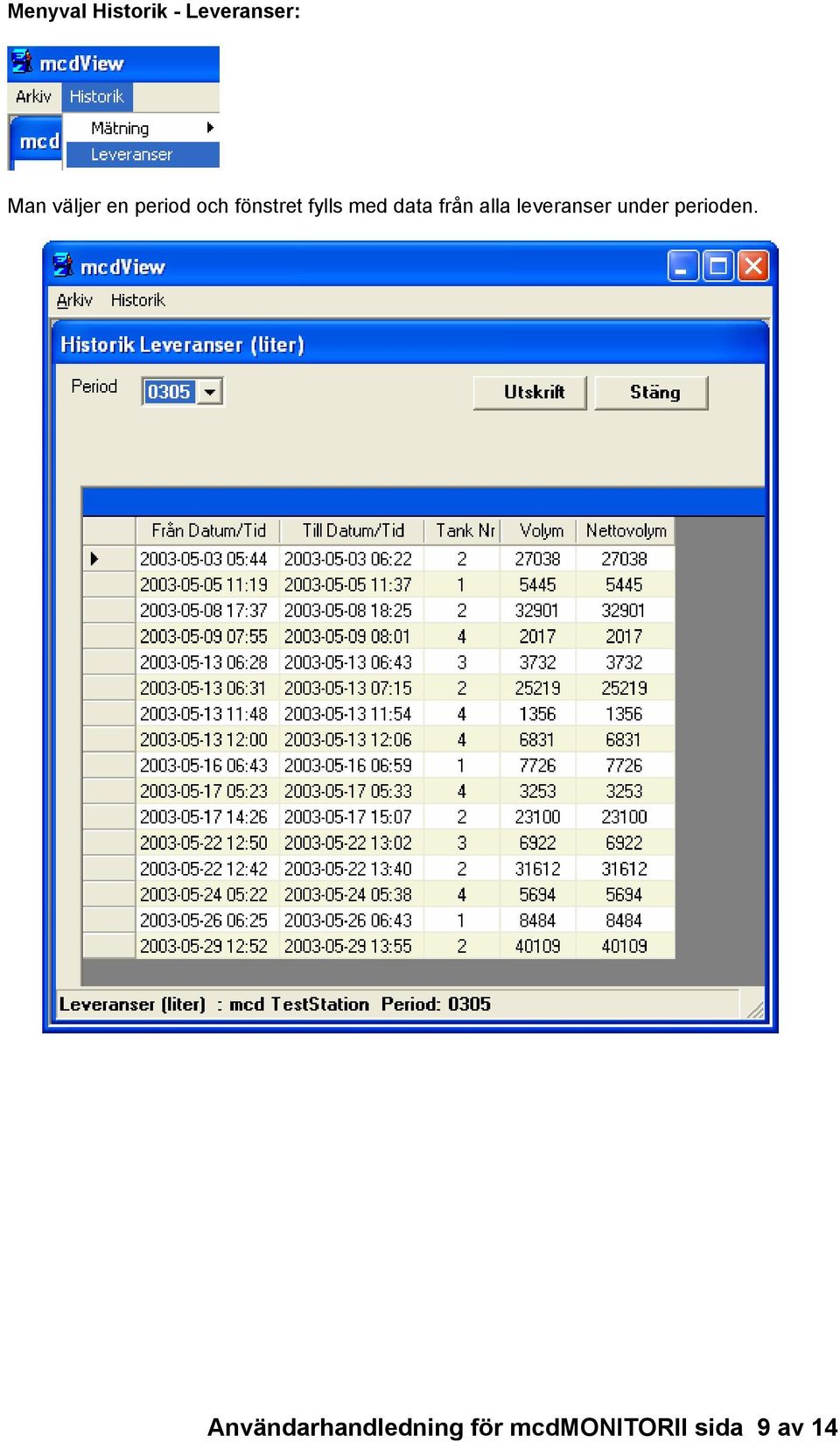

9 Menyval Historik - Leveranser: Man väljer en period och fönstret fylls med data från alla leveranser under perioden. Användarhandledning för mcdmonitorii sida 9 av 14

10 Menyval Historik - Alarmer: Man väljer en period och fönstret fylls med data om alla alarmer under perioden. Användarhandledning för mcdmonitorii sida 10 av 14

11 Menyval Historik - Reconciliation: Man väljer en period och tank, och fönstret fylls med reconciliationsdata från perioden. Användarhandledning för mcdmonitorii sida 11 av 14

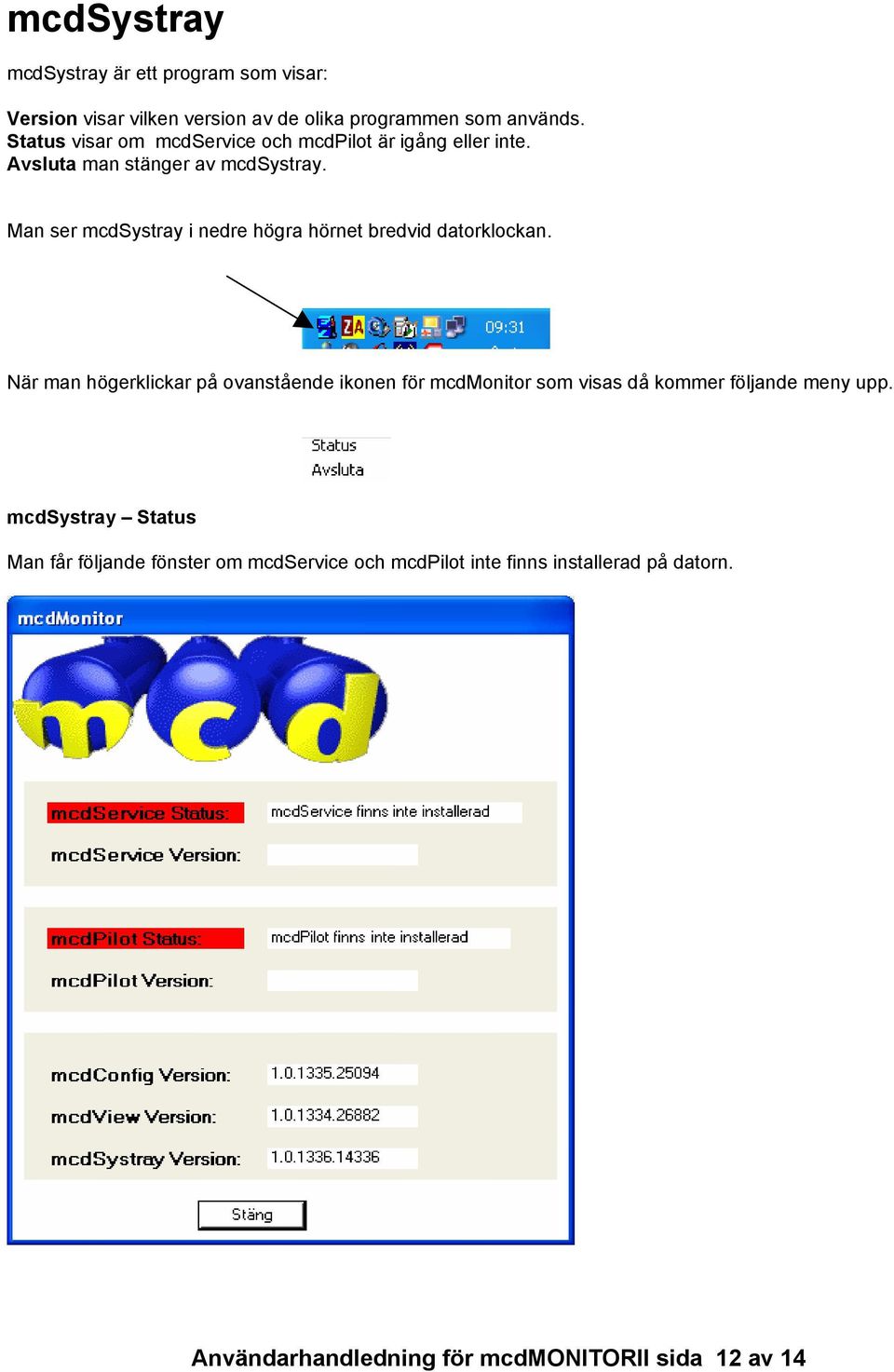

12 mcdsystray mcdsystray är ett program som visar: Version visar vilken version av de olika programmen som används. Status visar om mcdservice och mcdpilot är igång eller inte. Avsluta man stänger av mcdsystray. Man ser mcdsystray i nedre högra hörnet bredvid datorklockan. När man högerklickar på ovanstående ikonen för mcdmonitor som visas då kommer följande meny upp. mcdsystray Status Man får följande fönster om mcdservice och mcdpilot inte finns installerad på datorn. Användarhandledning för mcdmonitorii sida 12 av 14

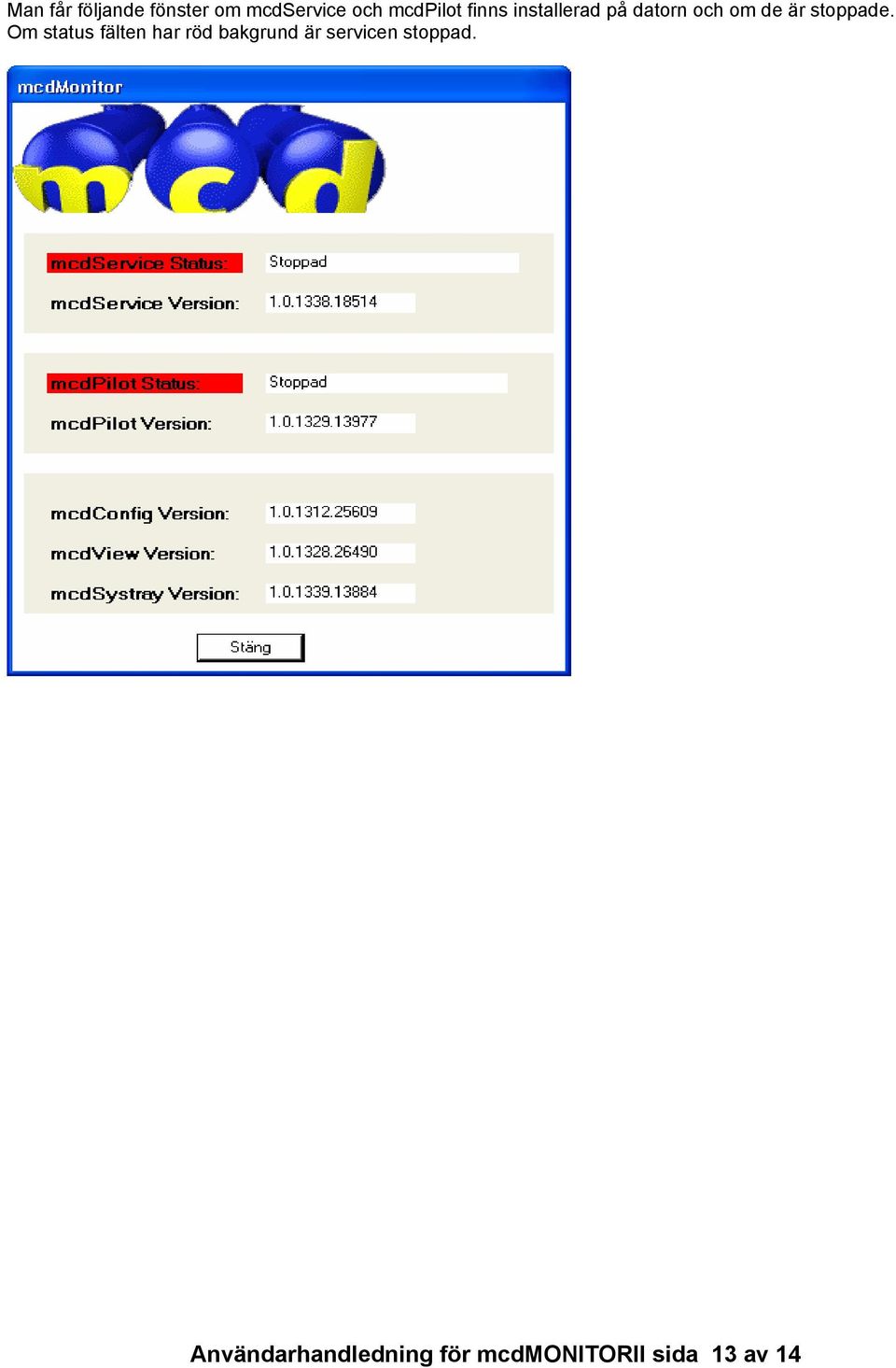

13 Man får följande fönster om mcdservice och mcdpilot finns installerad på datorn och om de är stoppade. Om status fälten har röd bakgrund är servicen stoppad. Användarhandledning för mcdmonitorii sida 13 av 14

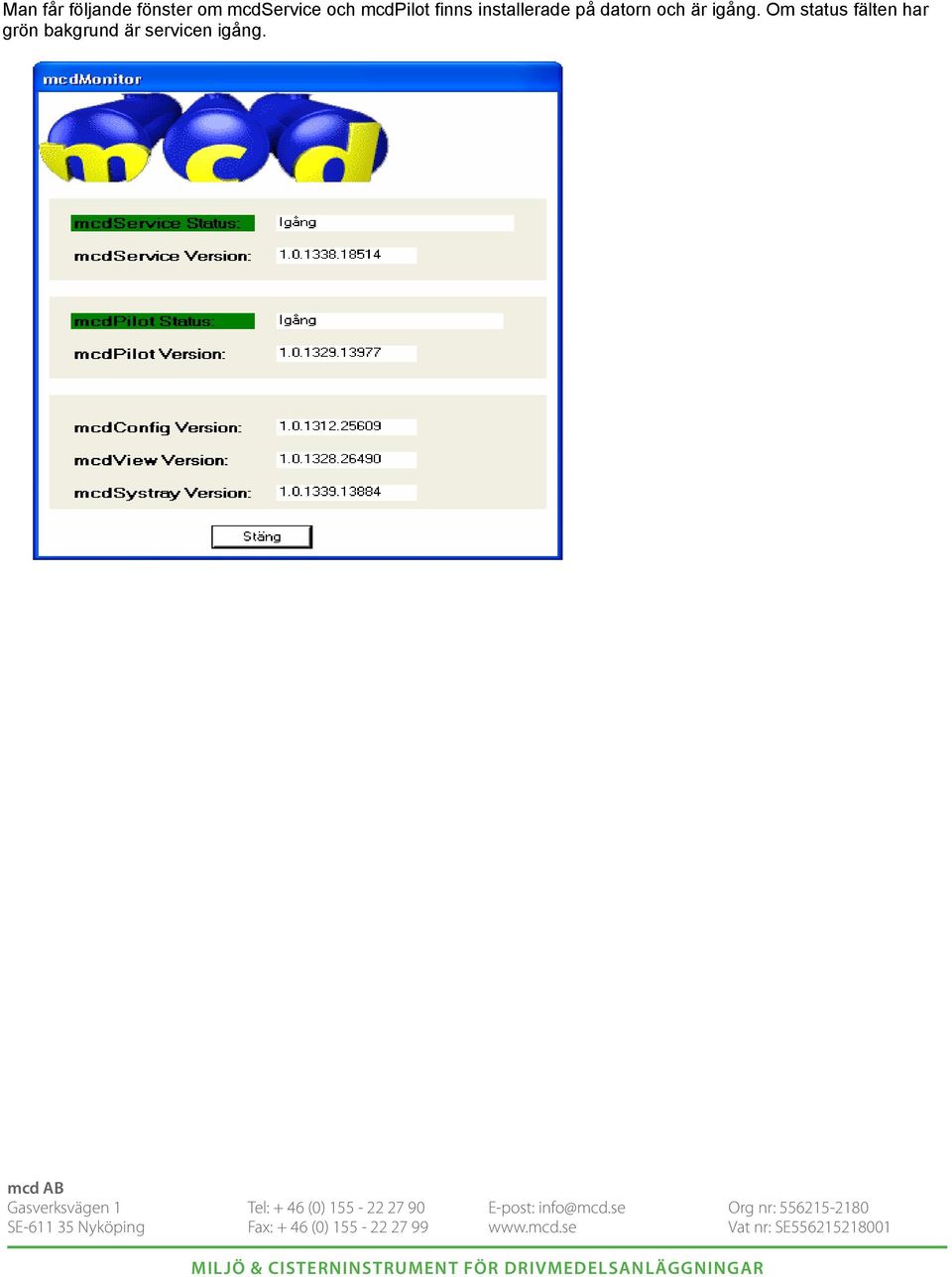

14 Man får följande fönster om mcdservice och mcdpilot finns installerade på datorn och är igång. Om status fälten har grön bakgrund är servicen igång. mcd AB Gasverksvägen 1 SE Nyköping Tel: + 46 (0) Fax: + 46 (0) E-post: info@mcd.se Org nr: Vat nr: SE Användarhandledning Miljö & cisterninstrument för mcdmonitorii för drivmedelsanläggningar sida 14 av 14
