Användarhandbok OE/OSSpeaker V.10.3

Transkript

1 Användarhandbok OE/OSSpeaker V.10.3 OESpeaker Version 10.3 OSSpeaker Version 10.3 Status: Vi tar tacksamt emot alla kommentarer, tips och felrapporter på denna handbok. Skriv till författaren! Tryck på Hjälp / Om / Sport Software Hotline för att skicka e-post. Innehållsförteckning Installation av programmet Inknappning av onlinekontroller Inmatning av biografier Nätverk Online kontroller Mottagning av onlinestämplingar automatiskt Manuell inknappning av radiotider Uppdatering av tider från brickinläsningen Förvarning Speaker support (OESpeaker) Speaker support (OSSpeaker) Uppställning av datorer Resultat Sida 1

2 Installation av programmet Installera OE/OSSpeaker på följande datorer: - Servern - De klienter som ska titta på speakerfönstren - De klienter som ska ta emot online stämplingar via radio eller tråd Installera OESpeaker i samma mapp som OE2003 eller OSSpeaker i samma mapp som OS2003. Inknappning av onlinekontroller På servern knappar man in vilka onlinekontroller man vill bevaka. För att inte behöva uppdatera alla kontroller i systemet väljer man vilka som ska kollas. Detta måste göras på servern INNAN klienterna kopplar upp sig. Gör därför detta i god tid före tävlingen. Inmatning av biografier I speaker fönstret kan man få biografi eller annan text om löparna. Texten matas in i Speaker-Biografier. Text kan även importeras som csv-fil. Se mer i Hjälp-funktionen. Nätverk Alla datorer i nätverket jobbar mot servern. Därför kan valfri dator i nätverket ta emot onlinestämplingar samt titta på speakertiderna. Koppla upp klienterna genom att välja Inställningar-Nätverk. Sök upp serverns mapp som i OE2003. Online kontroller Programmering av SPORTIdent's onlinekontrollerna Masterstationerna måste programmeras med PC tillkopplad / Autosänd annars skickas inte stämplingarna via kabeln till datorn/radion. Vissa äldre masterstationer kan inte programmeras med detta läge, kolla detta i god tid före tävlingen. Emit Ingen programmering av onlinekontrollerna krävs. Sida 2

3 Mottagning av onlinestämplingar automatiskt Man kan ta emot stämplingar antingen via - Direkt kabelanslutning - På annat sätt, t ex via samlingsbox eller radio Mottagning görs via en klient / server anslutning. Starta server monitorn Välj Monitor - Inkopplad - Server. OBS! Server monitorn måste alltid vara igång. Det ska nu stå Servern startad med grönt. Detta innebär att servern lyssnar efter klienter som vill ansluta. Klicka annars på ikonen med den gröna pricken. Direkt kabelanslutning Emit: Stämplingstiden beräknas från datorklockan. Löpartiden beräknas via noll-tiden. Försäkra dig om att noll-tiden är korrekt (i OE2003) och att datorklockan är korrekt. SportIdent: Stämplingstiden sänds i absoluttid från onlinekontrollen. Löpartiden beräknas via noll-tiden. Försäkra dig om att noll-tiden är korrekt (i OE2003) och att kontrollens klocka är korrekt. Används för att koppla upp målstämpling eller annan kontroll som ligger max 300 meter från datorn. 1. Koppla in onlinekontrollen till ledig com port 2. Öppna Monitor - Inkopplad - Klient för att starta mottagningen 3. Kolla att anslutning sker med server monitorn 4. Kolla att rätt port är vald Sida 3

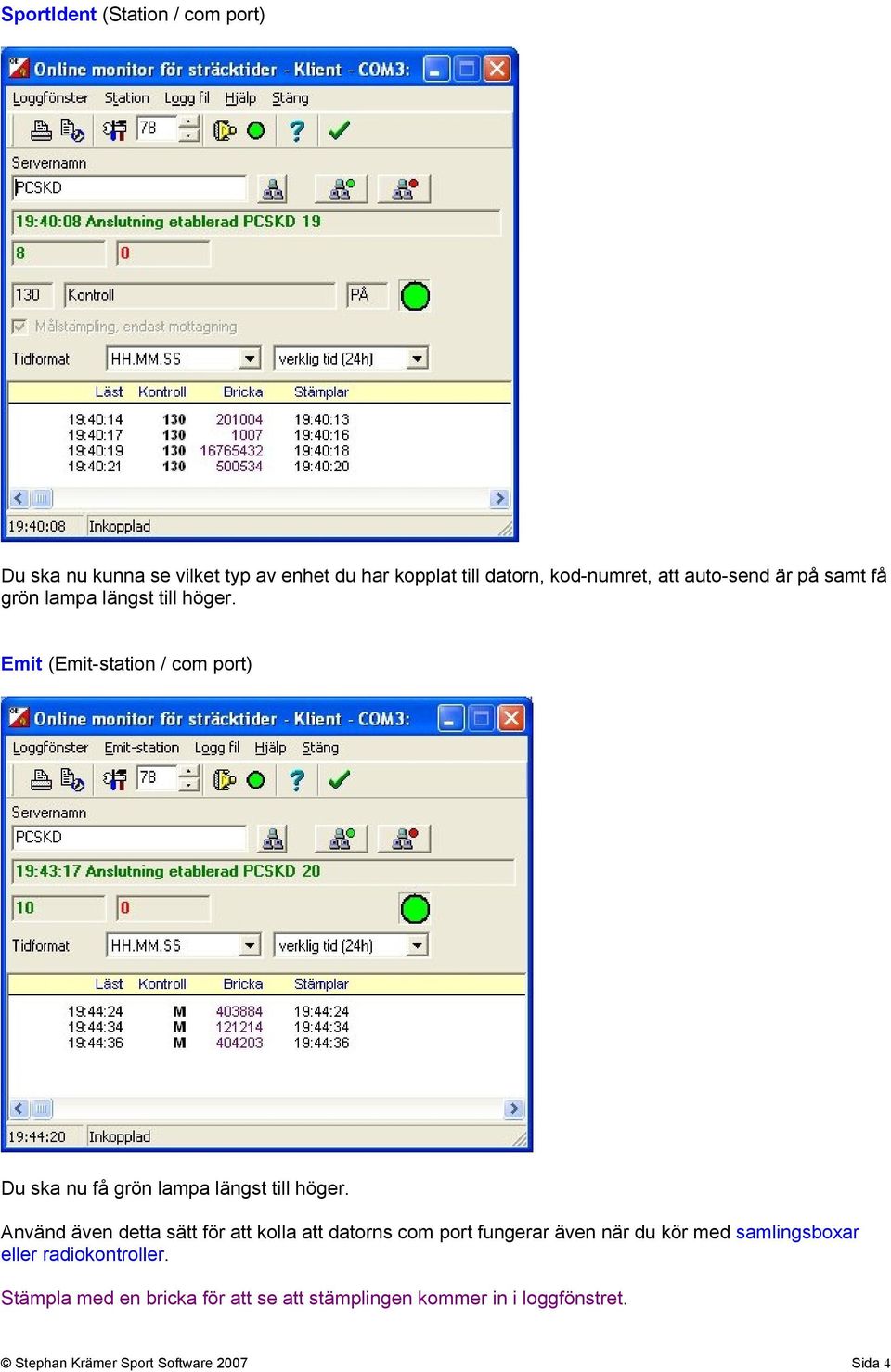

4 SportIdent (Station / com port) Du ska nu kunna se vilket typ av enhet du har kopplat till datorn, kod-numret, att auto-send är på samt få grön lampa längst till höger. Emit (Emit-station / com port) Du ska nu få grön lampa längst till höger. Använd även detta sätt för att kolla att datorns com port fungerar även när du kör med samlingsboxar eller radiokontroller. Stämpla med en bricka för att se att stämplingen kommer in i loggfönstret. Sida 4

5 Fönstret kan vara minimerat men det måste vara öppet. Om det inte kommer in någon stämpling eller om du inte kan se vilken kontroll du har kopplat in kolla: - Att datorns com port är rätt inställd - Att mastern är programmerad med PC tillkopplad / autosänd (Endast SportIdent) Om kommunikationen bryts, ser du ett meddelande i fönstret. Status visas även för hur många stämplingar som har tagits emot (i grönt) och hur många som inte har kunnats sändas till servern (i rött). Se på denna emellanåt. Mottagning på annat sätt, tex via samlingsbox eller radio Används för att koppla upp målstämpling eller annan kontroll som inte är kopplad direkt utan går via samlingsbox eller radio. Ibland finns då endast envägskommunikation. Vid SPORTident, då kan du inte se vilken typ av station som är tillkopplad. Efter några sekunder blir indikeringslampan för mastern ljusröd för att indikera att ingen tvåvägskommunikation finns. Om SPORTIdent-målstämpling ska kunna tas emot vid envägskommunikation måste kryssrutan för detta vara ikryssad. Om du inte kan hitta ett fel, koppla in en onlinekontroll direkt till com porten för att se om felet ligger i datorn eller någon annanstans. Se respektive tillverkares handböcker för mer information. Omsändning av stämplingar Det går att göra omsändningar från OE/OSSpeaker (om något var fel inställt när stämplingarna kom in till OE/OSSpeaker). Välj Loggfil - Skicka igen för att skicka nyss inkomna. Manuell inknappning av radiotider Om man inte har onlinekontroller kan man enkelt knappa in alla radiotider i systemet. Se till att nummerlappsnumret är samma som startnumret. 1. Välj Monitor - Inknappning manuellt 2. Kryssa i automatiska tider för att använda datorns klocka som stämplingstid genom ENTER. 3. Ange kodsiffra, sträcka (endast i OSSpeaker) samt startnummer + Enter Radera felaktig radiotid Om en tid kommit in som är felaktig eller om man har skrivit in en felaktig tid kan man radera denna. 1. Välj Monitor - Inknappning manuellt 2. Kontrollera att Automatiska Tider inte är markerat 3. Ange kodsiffra, startnummer och lämna tidsfältet blankt. Godkänn med Enter Uppdatering av tider från brickinläsningen Genom att köra en speciell rutin uppdateras speakertiderna varefter man läser in brickorna efter målgången. Om man t.ex. har missat några tider från en onlinekontroll kommer dessa att uppdateras med jämna tidsintervaller. 1. Öppna Monitor - Uppdatera Onlinestämplingar 2. Ange uppdateringsintervallet 3. Klicka på Automatisk för att starta uppdateringen Sida 5

6 Om man vill uppdatera alla inlästa brickor lämnar man fältet Löparbrickor från blankt och trycker på Start. Förvarning Genom att koppla en förvarningskontroll kan man se vilka löpare som är på väg till mål. När löparen målstämplar försvinner löparen från listan. 1. Välj Speaker - Förvarning 2. Välj rätt förvarningskontroll i listan. Om inte kontrollen finns med i listan, kolla att den finns inlagd på servern. Sida 6

7 Speaker support (OESpeaker) OBS! Den rullande tiden beräknas med hjälp av datorklockan. Ställ datorklockan efter fröken ur! Detta fönster används bland annat för att: - Titta på tider från onlinekontroller - Titta på målstämplingar - Titta på officiella resultat Börja med att välja klass (1). Välj därefter sortering, Tid är vanligast (2). Tid = Sorteras i resultatordning, felstämplade m.fl. hamnar sist. De som ännu inte har kommit i mål sorteras på rullande tid så att man hela tiden ser nuvarande placering. Måltid = Ignorerar felstämplade som då hamnar efter sin tid istället. 7 (51) = onlinekontroll, (kontroll 7, kodsiffra 51) Lägg in önskade onlinekontroller (3). Om inte kontrollen syns här har du kanske glömt att registrera den på servern eller så finns den inte banan. Sida 7

8 Klicka på Biografi (4) för att få upp information om markerad löpare som du tidigare har knappat in under Biografi. För att få färgmarkering på löparen om tiden som kommer in är bland de x bästa anger du antalet här (5). Välj Uppdateringsintervall (Inställningar - Updateringsintervall). Normalt är det var tredje sekund (3000 millisekunder) för målstämpling och var sjätte sekund (3000 x 2) för onlinekontroller. Genom att minska detta ökar också belastningen på både klienten och servern. TESTA!!!. Ljusblått fält ny tid, ta bort markering med knappen Töm. Orange fält måltid där inte stämpelkontroll skett eftersom brickan inte är inläst. Släcks när brickan är inläst och löparen är OK. Om löparen är ej godkänd hamnar denne sist istället. Dubbelklicka på en rad för att markera den till du har pratat färdigt om den. Kolumner med D (diff) framför anger tid efter ledaren. Sida 8

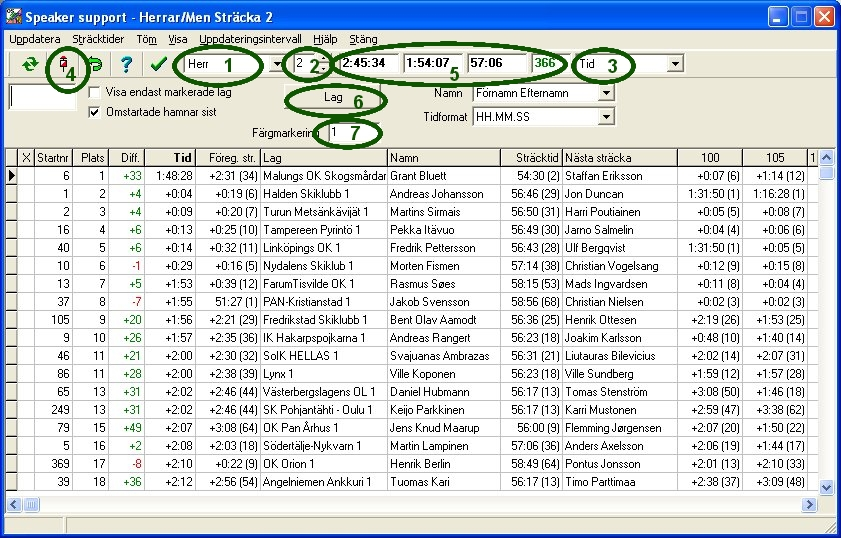

9 Speaker support (OSSpeaker) OBS! Den rullande tiden beräknas med hjälp av datorklockan. Ställ datorklockan efter fröken ur! Detta fönster används bland annat för att: - Titta på tider från onlinekontroller - Titta på målstämplingar - Titta på officiella resultat Börja med att välja klass (1). Välj därefter sträcka (2). Välj därefter sortering, Tid är vanligast (3). Tid = Sorteras i resultatordning, felstämplade m.fl. hamnar sist. De som ännu inte har kommit i mål sorteras på rullande tid så att man hela tiden ser nuvarande placering. Måltid = Ignorerar felstämplade som då hamnar efter sin tid istället. 7 (51) = onlinekontroll, (kontroll 7, kodsiffra 51) Lägg in önskade onlinekontroller (4). Om inte kontrollen syns här har du kanske glömt att registrera den på servern eller så finns den inte banan. Tider från vänster till höger (5): - Rullande tid på denna klass - Rullande tid på denna sträcka - Tid efter ledarlaget - Antal lag som har växlat på denna sträcka Klicka på Lag (6) för att få upp markerad lag. Välj sedan löpare for att se information som du tidigare har knappat in under Biografi. För att få färgmarkering på laget om tiden som kommer in är bland de x bästa anger du antalet här (7). Sida 9

10 Ljusblått fält ny tid, ta bort markering med knappen Töm. Orange fält måltid där inte stämpelkontroll skett eftersom brickan inte är inläst. Släcks när brickan är inläst och löparen är OK. Om löparen är ej godkänd hamnar denne sist istället. Dubbelklicka på en rad för att markera den till du har pratat färdigt om den. Välj Uppdateringsintervall (Inställningar - Updateringsintervall). Normalt är det var tredje sekund (3000 millisekunder) för målstämpling och var sjätte sekund (3000 x 2) för onlinekontroller. Genom att minska detta ökar också belastningen på både klienten och servern. TESTA!!!. Sida 10

11 Uppställning av datorer Det inga problem att ha flera fönster öppna på samma dator men man bör se alla fönster hela tiden annars är risken att man missar något. Försök att scrolla fönstret så att man hela tiden ser ledaren för då ser man också vilka som kan slå denna. Ju fler fönster som är öppna desto mer belastas servern. Testa detta på förhand för att inte överbelasta servern. Resultat Under resultatmenyn kan man köra ut resultatlistor med stämplingar från onlinekontroller. Genom att välja Automatisk kan du skriva ut en ny lista med jämna intervaller. Tiden ställer du under menyn Automatiska inställningar - Intervall. Sida 11
