1 EL-Online Telemetri / Individuell mätning

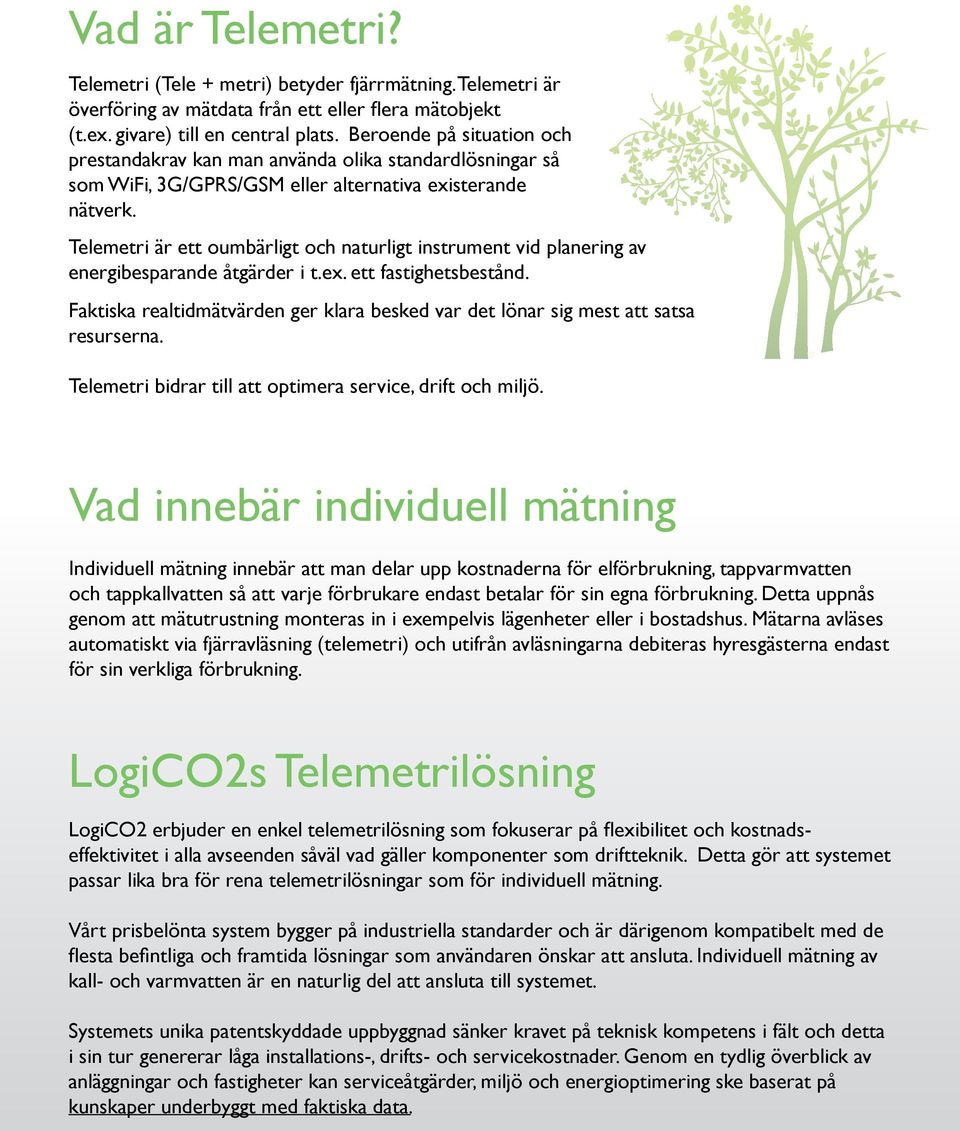

2 Vad är Telemetri? Telemetri (Tele + metri) betyder fjärrmätning. Telemetri är överföring av mätdata från ett eller flera mätobjekt (t.ex. givare) till en central plats. Beroende på situation och prestandakrav kan man använda olika standardlösningar så som WiFi, 3G/GPRS/GSM eller alternativa existerande nätverk. Telemetri är ett oumbärligt och naturligt instrument vid planering av energibesparande åtgärder i t.ex. ett fastighetsbestånd. Faktiska realtidmätvärden ger klara besked var det lönar sig mest att satsa resurserna. Telemetri bidrar till att optimera service, drift och miljö. Vad innebär individuell mätning Individuell mätning innebär att man delar upp kostnaderna för elförbrukning, tappvarmvatten och tappkallvatten så att varje förbrukare endast betalar för sin egna förbrukning. Detta uppnås genom att mätutrustning monteras in i exempelvis lägenheter eller i bostadshus. Mätarna avläses automatiskt via fjärravläsning (telemetri) och utifrån avläsningarna debiteras hyresgästerna endast för sin verkliga förbrukning. LogiCO2s Telemetrilösning LogiCO2 erbjuder en enkel telemetrilösning som fokuserar på flexibilitet och kostnadseffektivitet i alla avseenden såväl vad gäller komponenter som driftteknik. Detta gör att systemet passar lika bra för rena telemetrilösningar som för individuell mätning. Vårt prisbelönta system bygger på industriella standarder och är därigenom kompatibelt med de flesta befintliga och framtida lösningar som användaren önskar att ansluta. Individuell mätning av kall- och varmvatten är en naturlig del att ansluta till systemet. Systemets unika patentskyddade uppbyggnad sänker kravet på teknisk kompetens i fält och detta i sin tur genererar låga installations-, drifts- och servicekostnader. Genom en tydlig överblick av anläggningar och fastigheter kan serviceåtgärder, miljö och energioptimering ske baserat på kunskaper underbyggt med faktiska data.

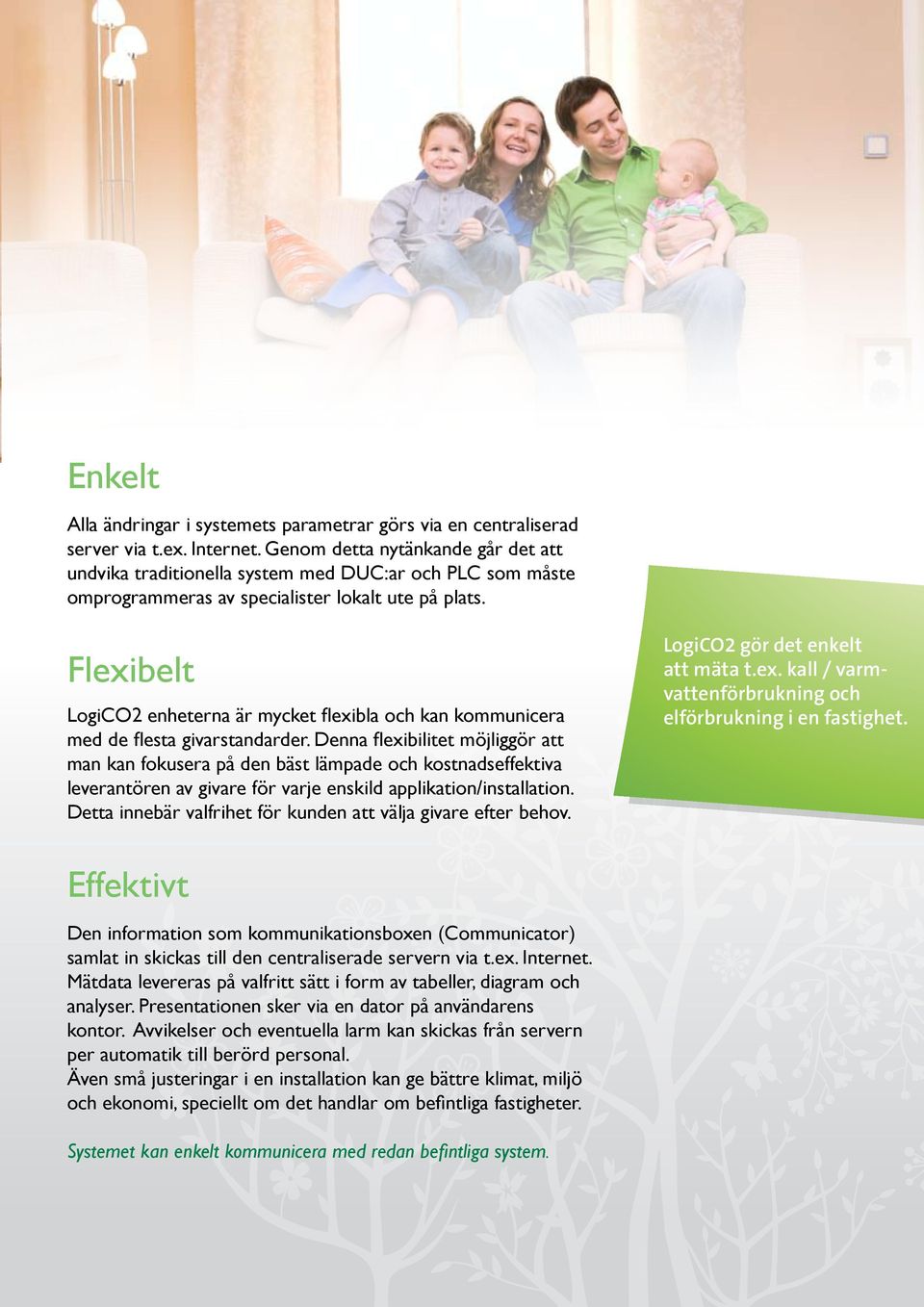

3 Enkelt Alla ändringar i systemets parametrar görs via en centraliserad server via t.ex. Internet. Genom detta nytänkande går det att undvika traditionella system med DUC:ar och PLC som måste omprogrammeras av specialister lokalt ute på plats. Flexibelt LogiCO2 enheterna är mycket flexibla och kan kommunicera med de flesta givarstandarder. Denna flexibilitet möjliggör att man kan fokusera på den bäst lämpade och kostnadseffektiva leverantören av givare för varje enskild applikation/installation. Detta innebär valfrihet för kunden att välja givare efter behov. LogiCO2 gör det enkelt att mäta t.ex. kall / varmvattenförbrukning och elförbrukning i en fastighet. Effektivt Den information som kommunikationsboxen (Communicator) samlat in skickas till den centraliserade servern via t.ex. Internet. Mätdata levereras på valfritt sätt i form av tabeller, diagram och analyser. Presentationen sker via en dator på användarens kontor. Avvikelser och eventuella larm kan skickas från servern per automatik till berörd personal. Även små justeringar i en installation kan ge bättre klimat, miljö och ekonomi, speciellt om det handlar om befintliga fastigheter. Systemet kan enkelt kommunicera med redan befintliga system.

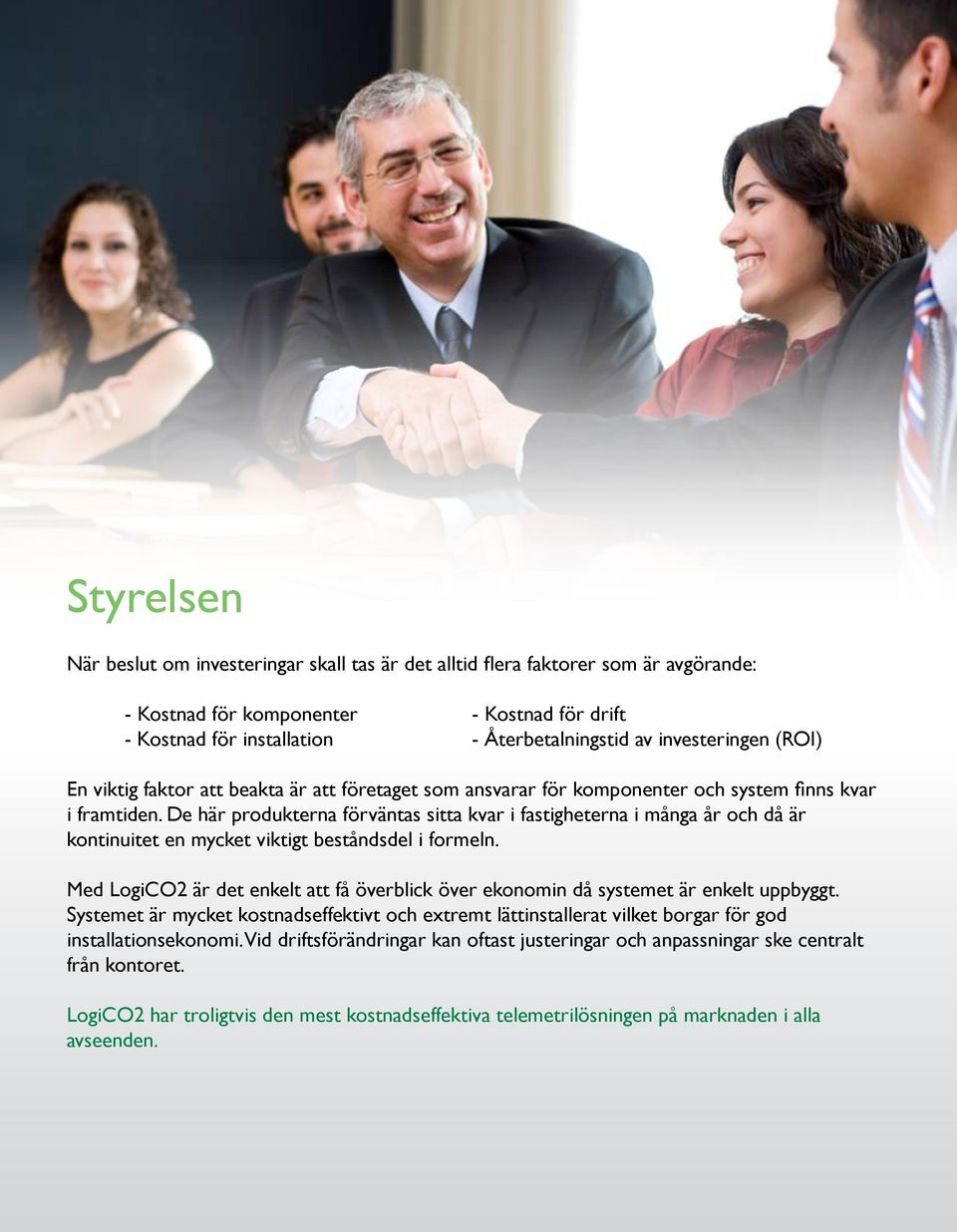

4 Styrelsen När beslut om investeringar skall tas är det alltid flera faktorer som är avgörande: - Kostnad för komponenter - Kostnad för drift - Kostnad för installation - Återbetalningstid av investeringen (ROI) En viktig faktor att beakta är att företaget som ansvarar för komponenter och system finns kvar i framtiden. De här produkterna förväntas sitta kvar i fastigheterna i många år och då är kontinuitet en mycket viktigt beståndsdel i formeln. Med LogiCO2 är det enkelt att få överblick över ekonomin då systemet är enkelt uppbyggt. Systemet är mycket kostnadseffektivt och extremt lättinstallerat vilket borgar för god installationsekonomi. Vid driftsförändringar kan oftast justeringar och anpassningar ske centralt från kontoret. LogiCO2 har troligtvis den mest kostnadseffektiva telemetrilösningen på marknaden i alla avseenden.

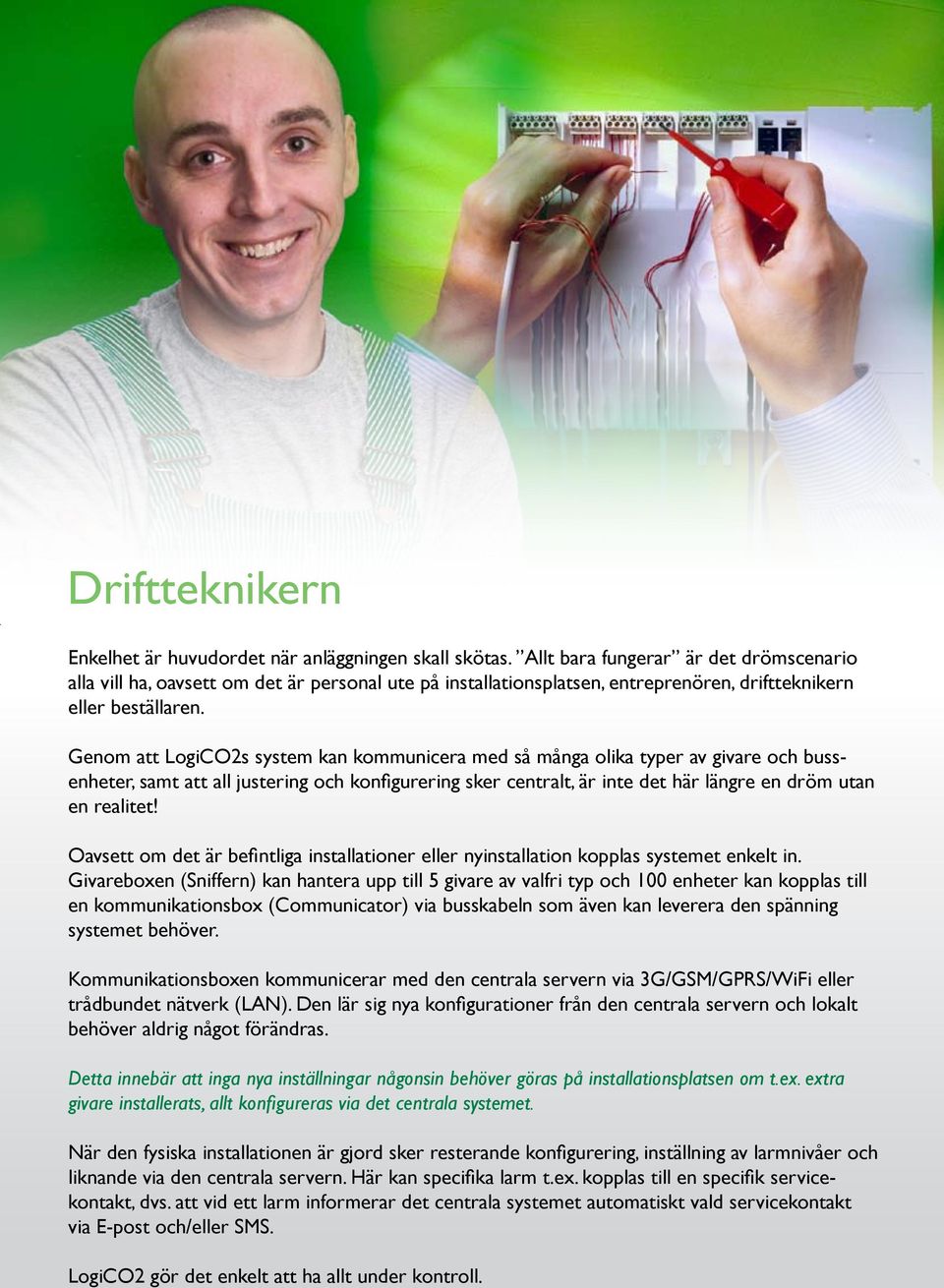

5 Driftteknikern Enkelhet är huvudordet när anläggningen skall skötas. Allt bara fungerar är det drömscenario alla vill ha, oavsett om det är personal ute på installationsplatsen, entreprenören, driftteknikern eller beställaren. Genom att LogiCO2s system kan kommunicera med så många olika typer av givare och bussenheter, samt att all justering och konfigurering sker centralt, är inte det här längre en dröm utan en realitet! Oavsett om det är befintliga installationer eller nyinstallation kopplas systemet enkelt in. Givareboxen (Sniffern) kan hantera upp till 5 givare av valfri typ och 100 enheter kan kopplas till en kommunikationsbox (Communicator) via busskabeln som även kan leverera den spänning systemet behöver. Kommunikationsboxen kommunicerar med den centrala servern via 3G/GSM/GPRS/WiFi eller trådbundet nätverk (LAN). Den lär sig nya konfigurationer från den centrala servern och lokalt behöver aldrig något förändras. Detta innebär att inga nya inställningar någonsin behöver göras på installationsplatsen om t.ex. extra givare installerats, allt konfigureras via det centrala systemet. När den fysiska installationen är gjord sker resterande konfigurering, inställning av larmnivåer och liknande via den centrala servern. Här kan specifika larm t.ex. kopplas till en specifik servicekontakt, dvs. att vid ett larm informerar det centrala systemet automatiskt vald servicekontakt via E-post och/eller SMS. LogiCO2 gör det enkelt att ha allt under kontroll.

6 IT-avdelningen Flexibilitet och öppenhet är en önskan varje IT-avdelning har. Oftast finns det många befintliga system som under många år anpassats för den egna verksamheten. Det sista som behövs är ytterligare ett system att hantera. LogiCO2s telemetrisystem är en centralbearbetande lösning där all kommunikation sker via Web Services. Med all funktionalitet lätt åtkomlig via vårt XML-gränssnitt kan man integrera detta med kunders befintliga system för att få ett optimalt resultat. Vi har jobbat med IT-lösningar och drift i över 20 år och vi vet hur stelbent traditionella system ofta kan fungera. Via LogiCO2s patenterade serversystem är det lätt att göra de oundvikliga justeringar som krävs löpande i en installation via ett standardiserat gränssnitt. Detta är tillgängligt centralt istället för lokalt på installationsplatsen och all information som kan behövas finns vid specialistens fingerspetsar. När väl integrationen och finjusteringen är klar övergår LogiCO2s system till att agera helt automatiskt. Larm, varningar, rapporter och debiteringsunderlag levereras utan mellanhänder till de system och personer som behöver informationen. Systemet kommunicerar via standardportar utgående så normalt behövs inga ändringar i brandväggar för att systemet skall fungera. Precist, exakt och utan onödigt underhåll.

7 Hur fungerar systemet? -snabbversionen ZigBee Givare / Avläsning Sniffer / Communicator Internet Bearbetning LogiCO2s telemetrisystem kan med fördel monteras i befintliga anläggningar och nyproduktion. Givareboxen (Sniffer) läser av upp till 5 givare av valfri typ. Kommunikationsboxen (Communicator) samlar in mätvärden från en eller flera givareboxar eller andra anslutna mätare med busskommunikation. Informationen skickas med jämna intervall till en central server där den bearbetas och arkiveras. All justering av systemet och uthämtning av data sker enkelt från en vanlig nätansluten dator på kontoret. Systemet är självuppdaterande vilket innebär att inga lokala uppdateringar är nödvändiga utan allt sker via vår centrala server helt automatiskt. En normal installation är mycket enkel och oftast behövs ingen förändring i brandväggar för att kommunikationen med vår server skall fungera. Tack vare att de lokala enheterna inte svarar på anrop utifrån så utgör de inte någon säkerhetsrisk i kundens egna nät. Fördjupning Sniffer S-100 LogiCO2 Sniffer läser av upp till 5 givare som valfritt hanterar typerna 0-10V/2-10V, 0-20mA/4-20mA, högfrekvent pulsräkning, digital On/Off samt resistans. Varje enhet har även ett inbyggt relä som kan slås av och på via den centrala servern. Enheten har inga lokala givareinställningar utan all konfigurering sker via den centrala servern. Detta gör att den lokala installationen på plats är enkel och effektiv. Normalt drivs en Sniffer av spänning via busskabeln men om extra effekt krävs kan en lokal transformator kopplas in i den extra spänningsporten. Communicator C-100 LogiCO2 Communicator hanterar avläsning av enheterna i bussen och med jämna intervall rapporterar den till en central server. Enheten konfigureras via den centrala servern och nya enheter kan enkelt anslutas till systemet utan att någon lokal konfigurering krävs. En Communicator kan kommunicera via WiFi/3G/GPRS eller trådbundet nätverk (LAN). LogiCO2 Communicator kan antingen drivas direkt med transformator 24V DC eller matas via bussystemet. Server Telemetriplattformen är en centraliserad motor för informationsinsamling och bearbetning. Systemet är uppdelat i två moduler: Systemplattformen där all information hämtas in och bearbetas. Alla funktioner kan integreras direkt i kundens egna system via XML Web Services. Presentationsplattformen är en applikation där kunden kan logga in via t.ex. en vanlig webbläsare. Här kan administratören konfigurera och justera allt i systemet, t.ex. larm och varningar samt inställningar av givare.

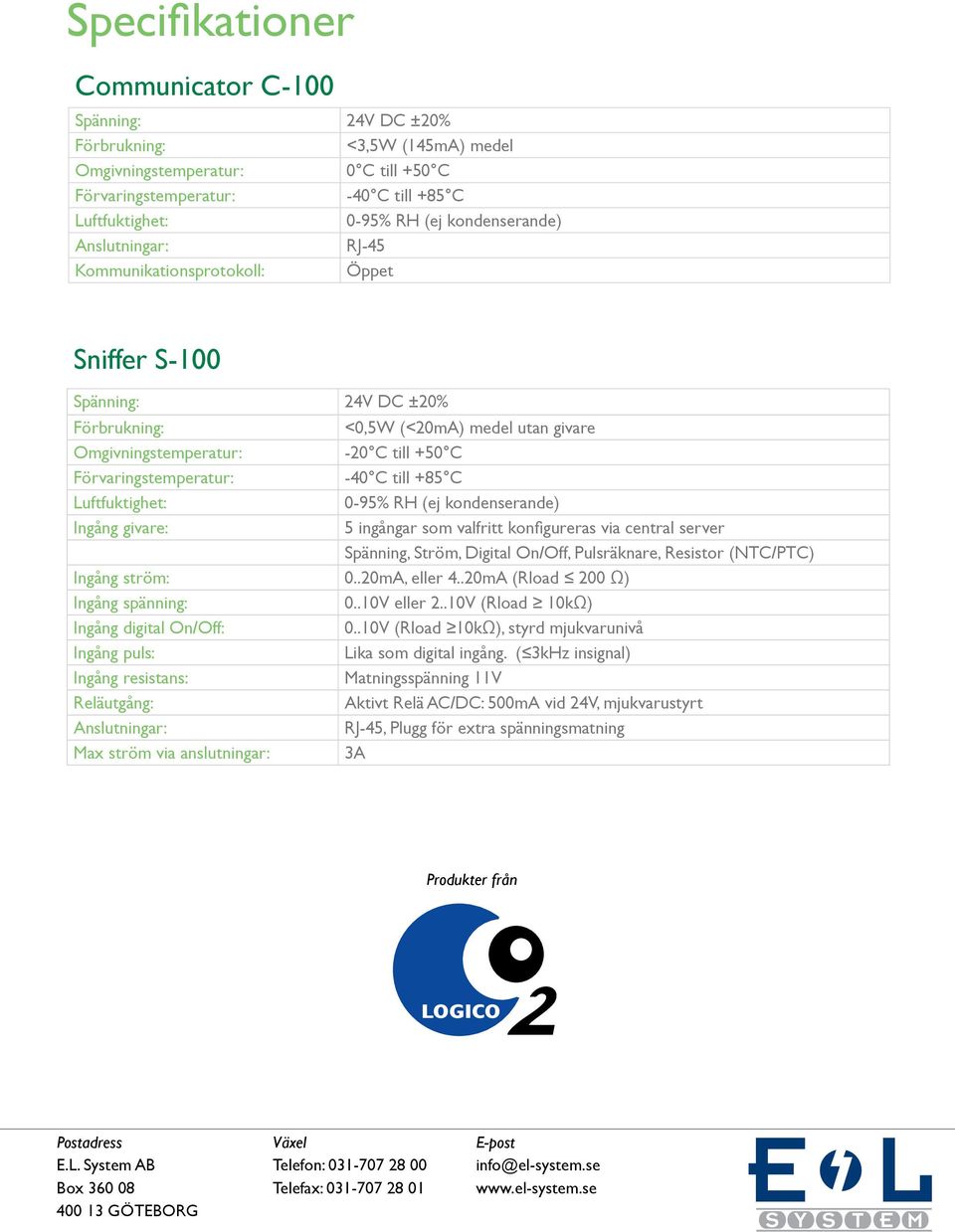

8 Specifikationer Communicator C-100 Spänning: 24V DC ±20% Förbrukning: <3,5W (145mA) medel Omgivningstemperatur: 0 C till +50 C Förvaringstemperatur: -40 C till +85 C Luftfuktighet: 0-95% RH (ej kondenserande) Anslutningar: RJ-45 Kommunikationsprotokoll: Öppet Sniffer S-100 Spänning: 24V DC ±20% Förbrukning: Omgivningstemperatur: Förvaringstemperatur: Luftfuktighet: Ingång givare: <0,5W (<20mA) medel utan givare -20 C till +50 C -40 C till +85 C 0-95% RH (ej kondenserande) 5 ingångar som valfritt konfigureras via central server Spänning, Ström, Digital On/Off, Pulsräknare, Resistor (NTC/PTC) Ingång ström: 0..20mA, eller 4..20mA (Rload 200 Ω) Ingång spänning: 0..10V eller 2..10V (Rload 10kΩ) Ingång digital On/Off: 0..10V (Rload 10kΩ), styrd mjukvarunivå Ingång puls: Lika som digital ingång. ( 3kHz insignal) Ingång resistans: Matningsspänning 11V Reläutgång: Aktivt Relä AC/DC: 500mA vid 24V, mjukvarustyrt Anslutningar: RJ-45, Plugg för extra spänningsmatning Max ström via anslutningar: 3A Produkter från Postadress Växel E-post E.L. System AB Telefon: info@el-system.se Box Telefax: GÖTEBORG
