1 Projekterings- och installationshandbok AXCALL ADI-611/616/608 Ver 1.7

2 INNEHÅLLSFÖRTECKNING 1. INTRODUKTION BLOCKSCHEMOR...3 Standardinkoppling ADI-611 och ADI Säkerhetskopplad ADI-611 och ADI Standardinkoppling ADI-616 och ADI Standardinkoppling ADI-616 och SWU st ADI-611 till 2 st kaskadkopplade SWU... 7 Inkoppling av extra summer/signalgivare... 8 Inkoppling av extra förstärkare/linjeförstärkare KOPPLINGSSCHEMOR AXCALL ADI-611, ADI AXCALL ADI AXCALL SWU INKOPPLINGSEXEMPEL ADI-611 till DI ADI-616 till DI st ADI-611 till SWU st ADI-616 till SWU Kaskadkoppling av SWU ADI-611 OCH ADI-608 TILL SWU ADI-611 till DI Linjeförstärkare DI till DI Linjeförstärkare DI till DI Extrasummer DI TDR som mellanrelä till annat signaldon AR-3 som säkerhetskoppling... 24

3 2 2. Introduktion 1. INTRODUKTION Axcall är ett porttelefonsystem av konventionell typ, vilket innebär att det krävs kablage mellan portapparat och våningsapparat. Systemet består av 2 olika portapparater ADI-611 som har en anropsknapp och ADI-616 som har 6 st anropsknappar, samt en utbyggnadsenhet ADI-608 med 8 anropsknappar men utan samtalsdel. På svarssidan monteras en eller flera av de olika våningapparater som tillhör. DI-651 som är standard, DI som har avstängningsknapp för ringsignalen samt en extra lysdiod för t. ex. indikering av öppningssignal, samt DI som har 2 st extra öppningsknappar. Ett enkelt system består porttelefon, våningsapparat samt strömförsörjning, och ett ellås om öppningsfunktion önskas. Vill man koppla fler portapparater till en gemensam våningsapparat används en växelenhet SWU, kompletterar man våningsapparaten med indikeringskort DI-655 så erhålles en indikering om från vilken portapparat samtalet kommer ifrån. Om fler än 6 anropsknappar behövs så används utbyggnadsenheten ADI-608, då kan 14 våningsapparater nås. Till en portapparat kan upp till 3 st våningsapparater ansluta parallellt, önskas fler anslutas så måste en linjeförstärkare DI kopplas in för att erhålla tillräcklig summersignal. DI är ett bra komplement om våningsapparaten sitter i bullrig miljö. Vill man ha extra förstärkt summersignal eller signal på fler ställen i lokalen så finns extrasummern DI För att erhålla en säkrare inkoppling av ellåset så ansluts ett mellanrelä AR-2, då får man en betydligt mer manipuleringssäker funktion. Den kabel som vi rekommenderar är EKKX med det antal ledare som applikationen kräver. Som spänningsmatning bör vår transformator TF-3 användas, en till hela systemet. Den lämnar DC och är glättad med en kondensator på 2200uF. Annan spänningskälla kan användas men då måste den vara glättad eller stabiliserad. Strömförsörjningen val är extra viktig om matningsspänning och signaltrådarna går i samma kabel, i annat fall kan brum uppstå. Här följer ett antal blockscheman över de vanligaste inkopplingarna, givetvis finns en oändlig mängd med olika kopplingsexempel men det överlåter vi till er. Detaljerade inkopplingsschemor följer med produkterna eller kan beställas separat. Det antal ledare som redovisas i blockschemorna är det minimum av ledare som erfordras, vi rekommenderar att reservpar läggs till för att täcka ev. tillkommande funktioner ( t.ex. spänningsmatning till linjeförstärkare, LED indikering ) i anläggningen.

4 Axel Andersson Beda Bengtsson Cesar Celsing David Danielsson Erik Erixsson Fredric Forsyte Reception 2. Blockschemor 3 2. BLOCKSCHEMOR STANDARDINKOPPLING ADI-611 OCH ADI-616 Kompakt montage Våningsapparat DI-651 DC TF-3 ADI-611 Kompakt montage Våningsapparater DI-651 Parallell våningsapp. till anrop 6 DC TF-3 ADI-616

5 Axel Andersson Erik Erixsson Reception 4 2. Blockschemor SÄKERHETSKOPPLAD ADI-611 OCH ADI-616 Externt öppningsrelä (hög säkerhet) Våningsapparat DI-651 DC TF-3 ADI-611 Tidrelä AR-2 Externt öppningsrelä (hög säkerhet) Våningsapparater DI-651 DC Beda Bengtsson Cesar Celsing David Danielsson TF-3 Fredric Forsyte ADI-616 Tidrelä AR-2

6 Cesar Celsing David Danielsson 2. Blockschemor 5 STANDARDINKOPPLING ADI-616 OCH ADI-608 Utbyggnad till 14 anknytningar Våningsapparater DI-651 Axel Andersson Axel Andersson ADI-608 Axel Andersson Beda Bengtsson Erik Erixsson Fredric Forsyte ADI-616 Axel Andersson Beda Bengtsson Cesar Celsing David Danielsson Erik Erixsson Fredric Forsyte DC TF-3

7 6 2. Blockschemor STANDARDINKOPPLING ADI-616 OCH SWU Kompakt montage med SWU Våningsapparater 6 x DI-651 DC TF-3 SWU1 Axel Andersson Beda Bengtsson Axel Andersson Beda Bengtsson Cesar Celsing Cesar Celsing David Danielsson David Danielsson Erik Erixsson Fredric Forsyte Erik Erixsson Fredric Forsyte ADI-616 ADI-616

8 Reception Reception Reception 2. Blockschemor 7 3 ST ADI-611 TILL 2 ST KASKADKOPPLADE SWU Kompakt montage med 2 SWU kaskadkopplade Våningsapparat DI-651 med LED kort DI-655 ENTRE A ENTRE B ENTRE C ENTRE D SWU1 DC TF-3 SWU1 ADI-611 ADI-611 ADI-611

9 Reception Reception 8 2. Blockschemor INKOPPLING AV EXTRA SUMMER/SIGNALGIVARE Kompakt montage med extra summer Våningsapparat DI-651 samt extrasummer DI DC TF-3 ADI-611 Kompakt montage med extra signalgivare Våningsapparat DI-651 AR1 el AR2 Signaldon DC TF-3 ADI-611

10 Reception Reception 2. Blockschemor 9 INKOPPLING AV EXTRA FÖRSTÄRKARE/LINJEFÖRSTÄRKARE Kompakt montage med extra summer Våningsapparat DI-651 med förstärkt extrasummer DI Förstärkare DI DC TF-3 ADI-611 Kompakt montage med förstärkt summersignal Våningsapparater DI-651 med linjeförstärktare DI Inbyggd förstärkare DI DC TF-3 ADI-611

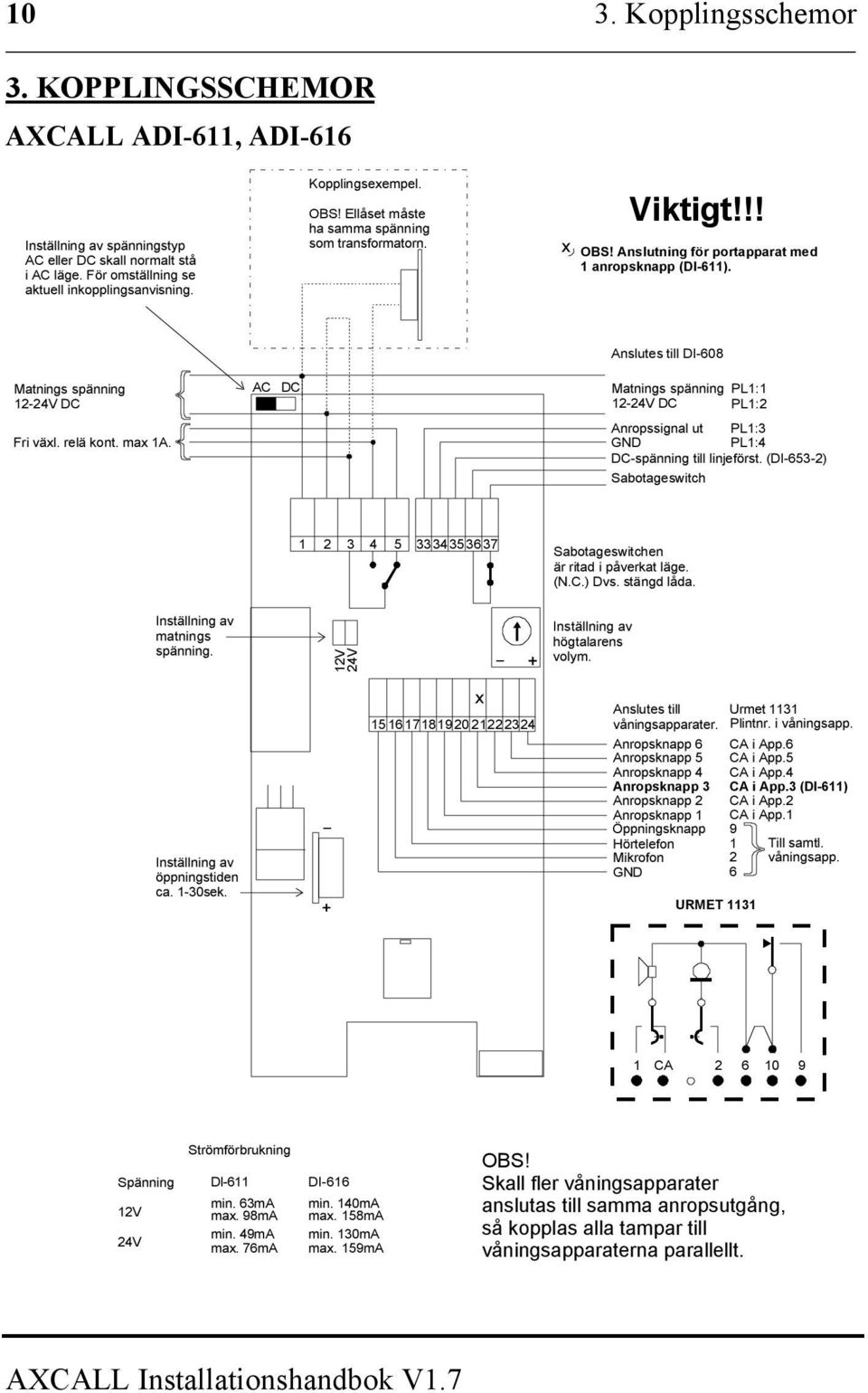

11 10 3. Kopplingsschemor 3. KOPPLINGSSCHEMOR AXCALL ADI-611, ADI-616 spänningstyp AC eller DC skall normalt stå i AC läge. För omställning se aktuell inkopplingsanvisning. Kopplingsexempel. OBS! Ellåset måste ha samma spänning som transformatorn. Viktigt!!! x OBS! Anslutning för portapparat med 1 anropsknapp (DI-611). Matnings spänning 12- DC Fri växl. relä kont. max 1A. AC DC Anslutes till DI-608 Matnings spänning PL1:1 12- DC PL1:2 Anropssignal ut PL1:3 GND PL1:4 DC-spänning till linjeförst. (DI-653-2) Sabotageswitch Sabotageswitchen är ritad i påverkat läge. (N.C.) Dvs. stängd låda. matnings spänning. högtalarens volym. öppningstiden ca. 1-30sek. x Anslutes till våningsapparater. Anropsknapp 6 Anropsknapp 5 Anropsknapp 4 Anropsknapp 3 Anropsknapp 2 Anropsknapp 1 Öppningsknapp Hörtelefon Mikrofon GND URMET 1131 Urmet 1131 Plintnr. i våningsapp. CA i App.6 CA i App.5 CA i App.4 CA i App.3 (DI-611) CA i App.2 CA i App Till samtl. 2 våningsapp. 6 Spänning Strömförbrukning DI-611 min. 63mA max. 98mA min. 49mA max. 76mA DI-616 min. 140mA max. 158mA min. 130mA max. 159mA OBS! Skall fler våningsapparater anslutas till samma anropsutgång, så kopplas alla tampar till våningsapparaterna parallellt.

12 3. Kopplingsschemor 11 AXCALL ADI-608. Anslutes till DI-611,616 Matnings spänning PL1:1 12- AC/DC PL1:2 Anropssignal in PL3:33 GND PL3:34 Till SWU Power sup. jumper 12/ Anslutes till våningsapparater. Anropsknapp 8 Anropsknapp 7 Anropsknapp 6 Anropsknapp 5 Anropsknapp 4 Anropsknapp 3 Anropsknapp 2 Anropsknapp 1 Urmet 1131 Plintnr. i våningsapp. CA i App.8 CA i App.7 CA i App.6 CA i App.5 CA i App.4 CA i App.3 CA i App.2 CA i App.1 URMET 1131 Strömförbrukning Spänning DI-608 max. 139mA max. 163mA

13 Kopplingsschemor AXCALL SWU. Bygel för Matnings spänning 12/. PORTAPP. A PLINT NR ANROP6 ANROP5 ANROP4 ANROP3 ANROP2 ANROP1 ÖPPN. HÖRT. MIC. GND ENTRE A GND LED ENTRE A LED ENTRE B ENTRE A ENTRE B Matnings spänning 12- DC TILL PL1:5 PÅ DI-608 TILL INDIKERINGS- ENHET ENTRE B PORTAPP. B ANROP6 ANROP5 ANROP4 ANROP3 ANROP2 ANROP1 ÖPPN. HÖRT. MIC. GND VÅNINGS APPARAT ANROP6 CA VÅNINGAPP. 6 ANROP5 CA VÅNINGAPP. 5 ANROP4 CA VÅNINGAPP. 4 ANROP3 CA VÅNINGAPP. 3 ANROP2 CA VÅNINGAPP. 2 ANROP1 CA VÅNINGAPP. 1 ÖPPN. 9 HÖRT. 1 TILL SAMTLIGA MIC. 2 VÅNINGAPPARATER. GND 6 OBS! Med portapparat ADI-611 användes anropsingångarna med fet stil. URMET 1131 Strömförbrukning Spänning Ström max. 167mA max. 200mA

14 4. Inkopplingsexempel INKOPPLINGSEXEMPEL ADI-611 TILL DI-651

15 14 4. Inkopplingsexempel ADI-616 TILL DI-651

16 Inkopplingsexempel 15 2 ST ADI-611 TILL SWU URMET 1131 OBS!!! Skall stå i DC läge OBS! Ellåset måste ha samma spänning som transformatorn. OBS!!! TF-3 DC Våningsapp. 1 AC DC matnings spänning. högtalarens volym ENTRE A öppningstiden ca. 1-30sek Bygel för Matnings spänning 12/. ENTRE B OBS!!! Skall stå i DC läge OBS! Ellåset måste ha samma spänning som transformatorn VÅNINGS APPARAT AC DC matnings spänning högtalarens volym. OBS! Skall fler våningsapparater anslutas till samma anropsutgång, så kopplas alla tampar till våningsapparaterna parallellt öppningstiden ca. 1-30sek.

17 Inkopplingsexempel 2 ST ADI-616 TILL SWU OBS!!! Skall stå i DC läge OBS! Ellåset måste ha samma spänning som transformatorn. OBS!!! TF-3 DC Våningsapp. 1 AC DC matnings spänning. högtalarens volym ENTRE A öppningstiden ca. 1-30sek Bygel för Matnings spänning 12/. ENTRE B OBS!!! Skall stå i DC läge OBS! Ellåset måste ha samma spänning som transformatorn VÅNINGS APPARAT AC DC URMET Våningsapp. 5 matnings spänning. högtalarens volym URMET 1131 öppningstiden ca. 1-30sek. Våningsapp. 6 OBS! Skall fler våningsapparater anslutas till samma anropsutgång, kopplas alla ledare till våningsapparaterna parallellt.

18 Inkopplingsexempel 17 KASKADKOPPLING AV SWU URMET 1131 OBS!!! TF-3 DC Våningsapp. 1 Portapp. 1 ENTRE A Bygel för Matnings spänning 12/. ENTRE B Portapp VÅNINGS APPARAT ENTRE A Bygel för Matnings spänning 12/. ENTRE B Portapp VÅNINGS APPARAT URMET 1131 Våningsapp. 5 URMET 1131 Våningsapp. 6

19 Inkopplingsexempel ADI-611 OCH ADI-608 TILL SWU URMET 1131 OBS!!! Skall stå i DC läge OBS! Ellåset måste ha samma spänning som transformatorn. OBS!!! TF-3 DC Våningsapp. 1 AC DC matnings spänning. högtalarens volym ENTRE A öppningstiden ca. 1-30sek Bygel för Matnings spänning 12/. ENTRE B Till ADI-611/16 port B VÅNINGS APPARAT Till 5 på ADI-608 port B URMET 1131 Power sup. jumper 12/ Våningsapp. 8 Till CA på våningsapp. 2-7 URMET 1131 Våningsapp. 9 PORT B kopplas lika som A. CA plinten på svarsapparaterna kopplas till båda ADI till 32.

20 4. Inkopplingsexempel 19 ADI-611 TILL DI TF-3 DC OBS! Ellåset måste ha samma spänning som transformatorn. DC URMET 1131/20 matnings spänning. högtalarens volym öppningstiden ca. 1-30sek. Befintliga ledare Fri röd LED jordas för att lysa. RZ R AP Strömförbrukning Grön LED lyser när B-knappen är intryckt RÖD GRÖN Spänning DI-611 min. 63mA max. 98mA min. 49mA max. 76mA DI-616 min. 140mA max. 158mA min. 130mA max. 159mA AVST. SUMMER EXT.KNAPP MED SLUTNING

21 20 4. Inkopplingsexempel LINJEFÖRSTÄRKARE DI TILL DI-651. TILL ÖVRIGA VÅNINGS- APPARATER URMET 1133 URMET 1133 Fästskruv Gul Vit Till portapp. PL3:34 PL3:35 Alt. yttre spänningsmatning max 12 DC Högt CA Batteri 9V PORTAPPARAT

22 4. Inkopplingsexempel 21 LINJEFÖRSTÄRKARE DI TILL DI URMET 1133 Fästskruv Gul Vit Till portapp. PL3:34 PL3:35 Alt. yttre spänningsmatning max 12 DC CA Högt Batteri 9V

23 22 4. Inkopplingsexempel EXTRASUMMER DI

24 A B SW1 SW2 STATUS 1SEK L H SW6 RESET PULS DELAY MIN/SEK /- TRIGG MIN/SEK ON/OFF Inkopplingsexempel 23 TDR SOM MELLANRELÄ TILL ANNAT SIGNALDON. TF-3 DC OBS! Ellåset måste ha samma spänning som transformatorn URMET 1131/20 matnings spänning öppningstiden ca. 1-30sek. Sätt BY1 och 2 i läge A. Ställ spänningsbygeln i läge. 1 SW Ställ in tiden som summern skall ljuda på PULS omk. Addera ihop siffrorna.. ON ON OFF OFF

25 24 4. Inkopplingsexempel AR-3 SOM SÄKERHETSKOPPLING. Reset knapp Ritade i draget läge. Ellås Till larm el. dyl. OBS! Om enheten kräver polaritet på annat sätt än som ritats här måste hänsyn till detta tagas. Tamper switch Kortläsare/Kodlås/Porttelefon VIKTIGT! En skruv måste monteras som påverkar tamperswitchen när enheten är stängd.
