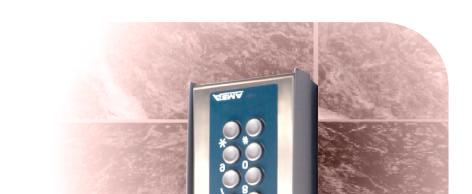

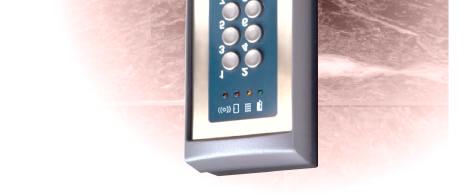

Installatörs- handbok PR-326 Ver. 3.0

Transkript

1 Installatörshandbok AXCARD PR- Ver..0

2 Ver..0 AXCARD INNEHÅLLSFÖRTECKNING PR- INTRODUKTION... INLÄGGNING AV PROGRAMMERINGSKOD OCH INITIERING... INITIERING OCH NOLLSTÄLLNING AV MINNET... ALT. INLÄGGNING AV PROGRAMMERINGSKOD.... ALT. INLÄGGNING AV PROGRAMMERINGSKOD OCH KORT... BYTE AV EPROM.... MONTERING PR-... PERSONLIG KOD (PIN).... BILD PÅ KRETSKORT PR-... ANSLUTNINGAR I DROP-BOX PR-... INKOPPLING TERMINAL PR-... INKOPPLING DROP-BOX PR-.... INKOPPLING LD-K.... INKOPPLING AV SABOTAGESWITCH....9 PROGRAMMERING AV SPECIALPARAMETRAR...0 # 9.0 KORTPARAMETRAR....0 # 9.0 BESÖKSKORTSPARAMTRAR... # 9.0 PRINTERHASTIGHET.... # 9.0 PARAMETER FÖR MODENSTYRNING... # ÖVERFÖRINGSHASTIGHET TILL SKRIVARE / PC... # 9 TIDZON FÖR FJÄRRÖPPNING....

3 AXCARD Ver..0 INTRODUKTION. AXCARD PR- Kortläsaren har ett relä som har en fri växelkontakt. Enheten har en drop-box med ingångar för öppningsknapp, dörrkontakt extern sabotage switch samt anslutning av printer/pc, AXNET. Drop-boxen är försedd med Krone LSA slitsplintar. Den medlevererade kabel är meter, den går även att beställa med eller 0 meters längd. PR- hanterar passerkort/brickor, besökskort/brickor Den har årskalender med automatisk vinter/sommartid, behörighetsgrupper, tidzoner och säkerhetsnivåer. Den har dessutom dörrövervakning. Den kan kopplas samman i system med eller utan AXBASE. Enheten är försedd med knappsats samt tre lysdioder och summer för indikering under programmering. Matningsspänningen kan vara -0VDC filtrerad eller - VAC strömförbrukningen är max. 0mA. Använd AXEMAS transformator för att undvika problem. En röd lysdiod finns för en extra indikering, den har förkopplingsmotstånd för VDC. Trådar för anslutning måste lödas in på kortet. (Se anvisning sidan.) INLÄGGNING AV PROGRAMMERINGSKOD OCH INITIERING. Innan programmering påbörjas skall kortläsaren initieras med en speciell kod, (se nedan.) Denna kod tömmer minnet sätter upp tidszoner och div. parametrar, den anger också språk för printerutskrifter. Initieringskoden är 9900 för Sverige. INITIERING OCH NOLLSTÄLLNING AV MINNET. - Öppna kortläsaren. - Tryck på RST-knappen ( pip hörs), släpp den ( pip hörs). - Slå ( pip hörs).tryck # ( pip hörs). OBS! Minnet töms! För att kunna programmera läsaren och skriva ut information från densamma krävs att den ansvarige har en "nyckel". Denna nyckel kan vara en sexsiffrig kod eller om man vill ha högsta säkerhet kan man välja en sexsiffrig kod kort. Detta är naturligtvis för att hindra obehöriga att manipulera anläggningen. ALT. INLÄGGNING AV PROGRAMMERINGSKOD. - Tryck på RST-knappen. - Knappa in en -siffrig kod på knappsatsen. - Tryck #. Programmeringskoden är nu inlagd. - Stäng kortläsare. Följande Programmeringskoder kan ej användas: ,

4 Ver..0 AXCARD ALT. INLÄGGNING AV PROGRAMMERINGSKOD OCH KORT. OBS! Gäller endast vid manuell programmering EJ AXBASE. - Tryck in RST-knappen. - Knappa in en -siffrig kod på knappsatsen. - Drag det för programmering avsedda kortet/brickan genom kortläsaren. - Tryck #. Programmeringskortet/brickan med tillhörande programmeringskod är nu inlagt. - Stäng kortläsaren. Programmeringskortet/brickan kan även användas som passerkort/bricka. Lägg in ett kort/bricka på följande vis för att prova läsaren: - Ställ läsaren i programmeringsläge med Din programmeringskod/kort. - Tryck # 0 håll kortet/brickan framför läsaren tryck # * - Håll kortet/brickan framför läsaren och dörren ska öppna. Skall läsaren ingå i ett nätverk gå vidare till AXNET manualen. BYTE AV EPROM. Lås upp enheten koppla loss sladden och lyft ur fronten. Vänd på fronten och ta bort det gamla EPROMet genom att sätta in en liten skruvmejsel mellan EPROMet och IC-hållaren som sitter i kretskortet. OBS!! Notera hur den lilla halvmånen på ena kortsidan sitter. Vrid mejseln så att EPROMet kommer upp. Se till att mejseln inte går ned i kretskortet under EPROMet. Sätt det nya EPROMet i hållaren med markeringen halvmånen som den satt innan. Se till att alla ben går ned i hållaren och inte böjs när EPROMet trycks ned.

5 AXCARD Ver..0 MONTERING PR-. Kortläsaren bör normalt placeras ca.,m höjd. Om den skall användas av rullstolsburna personer är det dock lämpligt med en lägre placering, förslagsvis m. Installera läsaren på följande vis: - Öppna läsaren med den medföljande nyckeln. - Ta bort frontpanelen. - Skruva fast läsarlådan på väggen - Sätt en skruv i det större hålet i lådans nedre vänstra hörn och justera längden så att den påverkar sabotageswitchen på frontkortet. - Anslut den medlevererade kabeln kontakten CN. - Fäst skärmen i lådan. - Sätt tillbaks frontpanelen och lås lådan. - Förvara nyckeln det på säker plats. - Koppla drop-boxen i enlighet med inkopplingstabellen.(sidan,.) Kabellintag. Sedd bakifrån PERSONLIG KOD (PIN). Se användarhandbok AXCARD. KABELINTAG I TERMINALLÅDA

6 Ver..0 AXCARD BILD PÅ KRETSKORT PR NODE LD RL TERM RL- Anslutning av röda extra lysdioden VDC RST ANSLUTNINGAR I DROP-BOX PR-. Plint PL, - Anslutning av MATNINGSSPÄNNING och AXNET. Plint PL - Anslutning av DÖRRKONTAKT, FJÄRRÖPPNING, och ELLÅS. Plint PL - Anslutning av SABOTAGESWITCH och printer/pc. Plint PL, - Anslutning av PR- RST används för att "INITIERING" ( uppstartning ) och "INLÄGGNING AV PROGRAMMERINGSKOD". NODE används för att bestämma "LÄSARADRESS" när flera läsare är sammankopplade via tvåtrådskommunikation. Byglarna TERM är för terminering av första och sista läsaren i ett nätverk. För terminering flytta byglarna till den vänstra positionen. Lysdiod LD indikerar kommunikation.

7 AXCARD Ver..0 INKOPPLING TERMINAL PR-. Vit Brun Grön Gul Grå Rosa Blå Röd Svart Lila Grå/Rosa Blå/Röd Vit/Grön Brun/Grön Vit/Gul Gul/Brun V V- RS RS- Relä C Relä NO Relä NC Dörrswitch TxD RxD RxP Sabotage Sabotage Vit Brun Grön Gul Grå Rosa Blå Röd Svart Lila Grå/Rosa Blå/Röd Vit/Grön Brunn/Grön Vit/Gul Gul/Brun PL PL PL PL PL PL Dörrswitch Fjärröppning - V VDC VDC RS RS Retur (Ej ansluten) VDC TxD RxD RS Ej ansluten Sabotage switch PR- OBSERVERA! - Använd endast verktyg som är avsedda för KRONE LSA plintar. - Använd endast kabel med en area på 0, mm (0,-0, mm i diameter). - Placera max ledare i samma anslutning.

8 Ver..0 AXCARD INKOPPLING DROP-BOX PR-. Inkommande FTP kabel med dubbla spänningsmatningar. -VDC el. -VAC - -VDC el. -VAC - Inkommande kommunikation - Utgående FTP kabel med dubbla spänningsmatningar. -VDC el. -VAC - -VDC el. -VAC - Utgående - kommunikation RS Kopplas till i RC- centralen RS - Kopplas till 9 i RC- centralen Vit Brun Grön Gul Grå Rosa Blå Röd PL PL PL VDC VDC RS RS Retur (Ej ansluten) Svart Lila Grå/Rosa Blå/Röd Vit/Grön Brunn/Grön Vit/Gul Gul/Brun PL PL PL Dörrswitch Fjärröppning - V VDC TxD RxD RS Ej ansluten Sabotage switch Ellås Dörrswitch Ev. larmslinga Öppnaknapp OBSERVERA! - Använd endast verktyg som är avsedda för KRONE LSA plintar. - Använd endast kabel med en area på 0, mm (0,-0, mm i diameter). - Placera max ledare i samma anslutning.

9 AXCARD Ver..0 INKOPPLING LD-K. Vit Brun Grön Gul Grå Rosa Blå Röd PL PL PL VDC VDC RS RS Retur (Ej ansluten) Svart Lila Grå/Rosa Blå/Röd Vit/Grön Brunn/Grön Vit/Gul Gul/Brun PL PL PL Dörrswitch Fjärröppning - V TxD RxD VDC RS Ej ansluten Sabotage switch,v TxD RxD RxD TxD LD LD LD

10 Ver..0 AXCARD INKOPPLING AV SABOTAGESWITCH. PR- Drop-box till PR- Vit Brun Grön Gul Grå Rosa Blå Röd PL PL PL VDC VDC RS RS Retur (Ej ansluten) Svart Lila Grå/Rosa Blå/Röd Vit/Grön Brunn/Grön Vit/Gul Gul/Brun PL PL PL Dörrswitch Fjärröppning - V VDC TxD RxD RS Ej ansluten Sabotage switch 0 ohm Vit/Gul 0 ohm 0 ohm PL- Ej Monterad Larmslinga Gul/Brun PL- Sabotage switch och motstånd i PR- Grön Gul Sabotageswitch och motstånd kan monteras i drop-boxen om så önskas. 9

11 AXCARD Ver..0 PROGRAMMERING AV SPECIALPARAMETRAR. # 9.0 KORTPARAMETRAR. Med detta kommando kan man ändra från vilken position på kortet man vill börja läsa och hur många tecken. - Slå din programmeringskod. - Tryck # Slå positionen ( två siffror ) - Slå antal tecken ( två siffror max 0 ) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex:. # # läs sex siffror fr. o m pos.. Axcards standardinställning är # Denna inställning innebär följande: Om Du har siffror eller mer, läser den pos. 9 till. Har Du till siffror läser den de sista siffrorna. Har Du mindre än siffror läser den de siffror som finns och lägger till inledande nollor så att det blir siffror. OBS! Om Du ändrar från standardinställningen innebär det att Du inte kan använda kort av olika typ. Med kommandot kan man ändra så att kortläsaren läser de siffror som slås på knappsatsen som ett kortnummer. I detta läge fungerar endast knappsatsen och inte kortläsaren. Kommandot följs av två siffror som anger antalet siffror i koden. Tillåtna värden är: 0, 0, 0 och 0. Koderna programmeras med kommandot #0 och måste innehålla siffror. Koden måste programmeras Ex: # Programmerat värde kontrolleras genom utskrift # 9 99 läs en fyrsiffrig kod från knappsatsen. 0

12 Ver..0 AXCARD # 9.0 BESÖKSKORTSPARAMETRAR. Med detta kommando kan man välja om besökstiden skall räknas i timmar, dagar, månader eller gånger. Om man valt dagar sker framräkning klockan 000. Har man valt månad sker framräkningen den första i månaden vid samma klockslag. Har Du flera läsare sammankopplade i ett system, sker räkningen för systemet och inte för varje läsare. Du får heller inte ha olika parametrar på läsarna i ett system. Parametern gäller också för samtliga besökskort. - Slå din programmeringskod. - Tryck # Slå 0 = minuter, = timmar, = dagar, = månader eller = gånger. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex. # 9 0 # besökstiden räknas i dagar Programmerat värde kontrolleras genom utskrift # 9 99 # 9.0 PRINTERHASTIGHET. Med detta kommando kan man ändra på antalet tecken/sek som skickas ut från läsaren. Detta gör det möjligt att anpassa olika printrar utan att använda en DTRsignal. Möjliga värden är 0 till 0 tecken/sek. Max teckenhastighet för respektive baudhastighet är: 00 baud 0 t/s 00 baud 0 t/s 00 baud 0 t/s 00 baud 0 t/s - Slå din programmeringskod. - Tryck # Slå tecken/sek ( siffror ) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # Programmerat värde kontrolleras genom utskrift # 9 99 Axcards standardinställning är 00 baud med 0 t/s 0 tecken per sekund

13 AXCARD Ver..0 # 9.0 PARAMETER FÖR MODEMSTYRNING. Med detta kommando kan man bestämma antalet ringsignaler före svar vid modemuppringning. (används endast tillsammans med AXBASE-programmet) - Slå din programmeringskod. - Tryck # Slå 0 för normal funk. - Slå -9 för till 9 signaler före svar. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # 9 0 # modemet svarar efter tre signaler Programmerat värde kontrolleras genom utskrift # 9 99 # ÖVERFÖRINGSHASTIGHET TILL SKRIVARE / PC. - Slå din programmeringskod. - Tryck # - Slå < 00 > = 00 baud < 00 > = 00 baud < 00 > = 00 baud - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Programmerat värde kan kontrolleras genom utskrift # 9. Efter initiering är 00 baud inställt. # 9 TIDZON FÖR FJÄRRÖPPNING. - Slå din programmeringskod. - Tryck # 9 - Slå < starttid > < stopptid > < dagtyper > - Tryck #. Tidzonsfunktionen lagras i minnet och läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # fjärröppnings knappen fungerar mellan 0 00 och 00 måndagar t.o.m. fredagar. Denna tidzon är till vid leverans av läsaren uppsatt så att fjärröppningen alltid fungerar.

14 Passagekontroll AB Box 90 0 STOCKHOLM Installerad av: Tel: 0-0 Fax: 0-0 Telefon:
