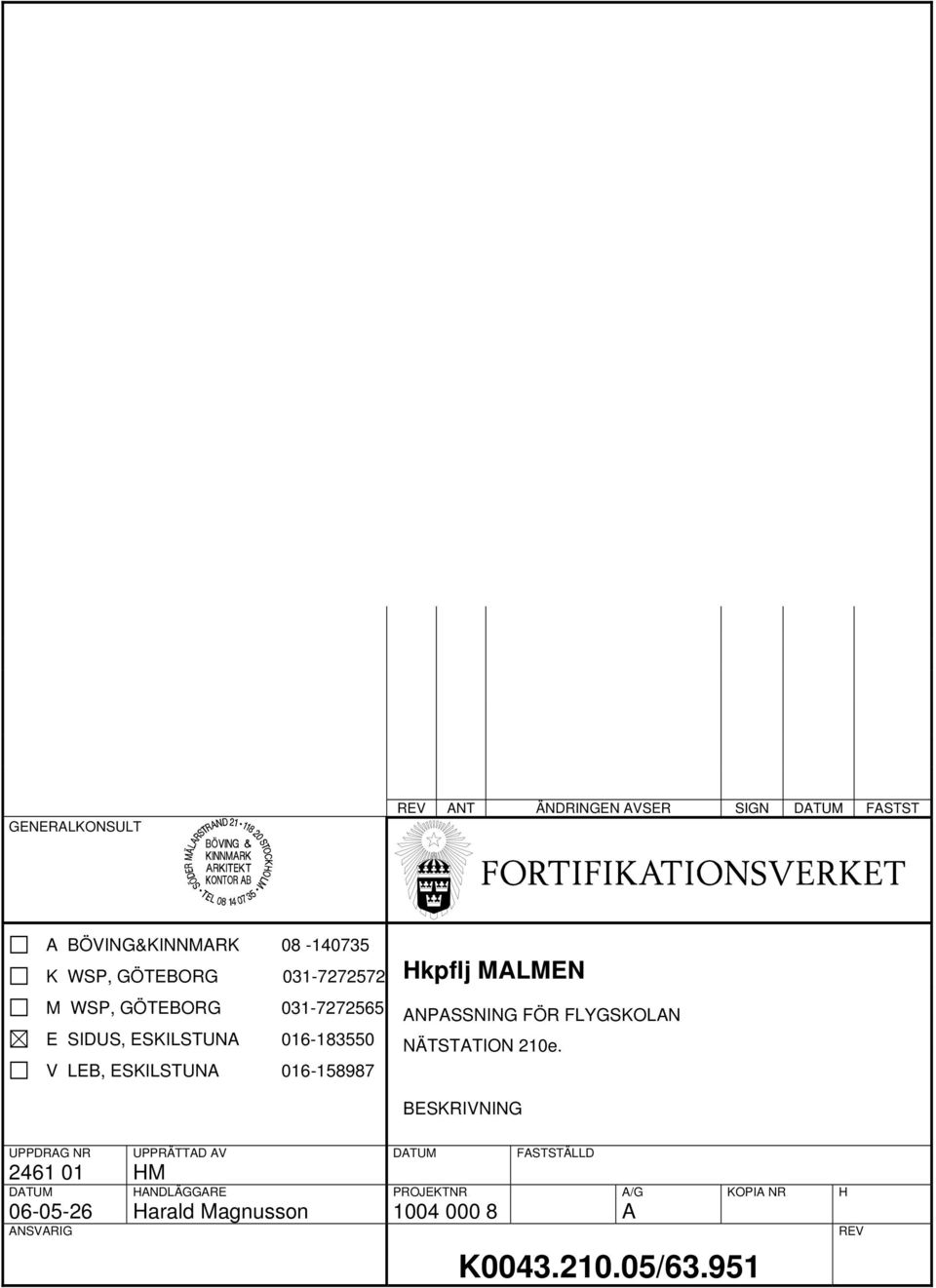

1 GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR FLYGSKOLAN NÄTSTATION 210e. BESKRIVNING UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM HM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H ANSVARIG Harald Magnusson A K / REV

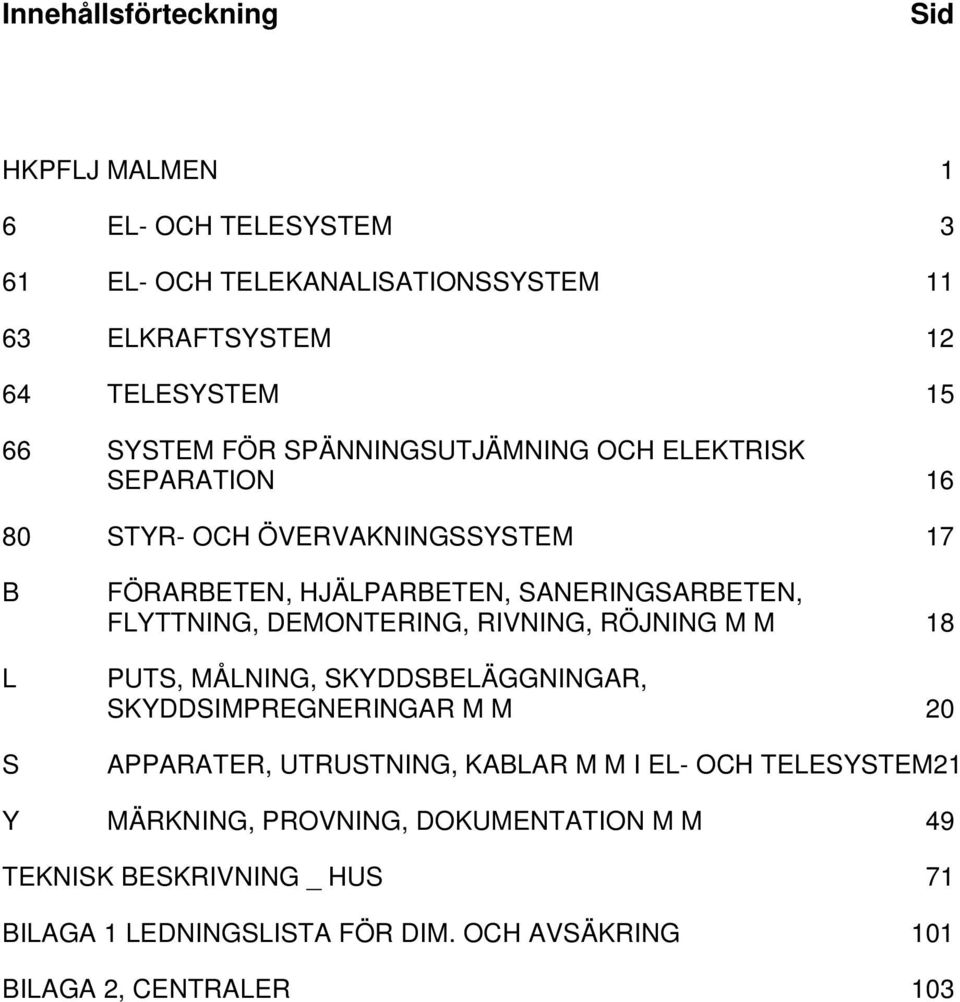

2 Innehållsförteckning Sid HKPFLJ MALMEN 1 6 EL- OCH TELESYSTEM 3 61 EL- OCH TELEKANALISATIONSSYSTEM ELKRAFTSYSTEM TELESYSTEM SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION STYR- OCH ÖVERVAKNINGSSYSTEM 17 B L S FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 18 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 20 APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM21 Y MÄRKNING, PROVNING, DOKUMENTATION M M 49 TEKNISK BESKRIVNING _ HUS 71 BILAGA 1 LEDNINGSLISTA FÖR DIM. OCH AVSÄKRING 101 BILAGA 2, CENTRALER 103

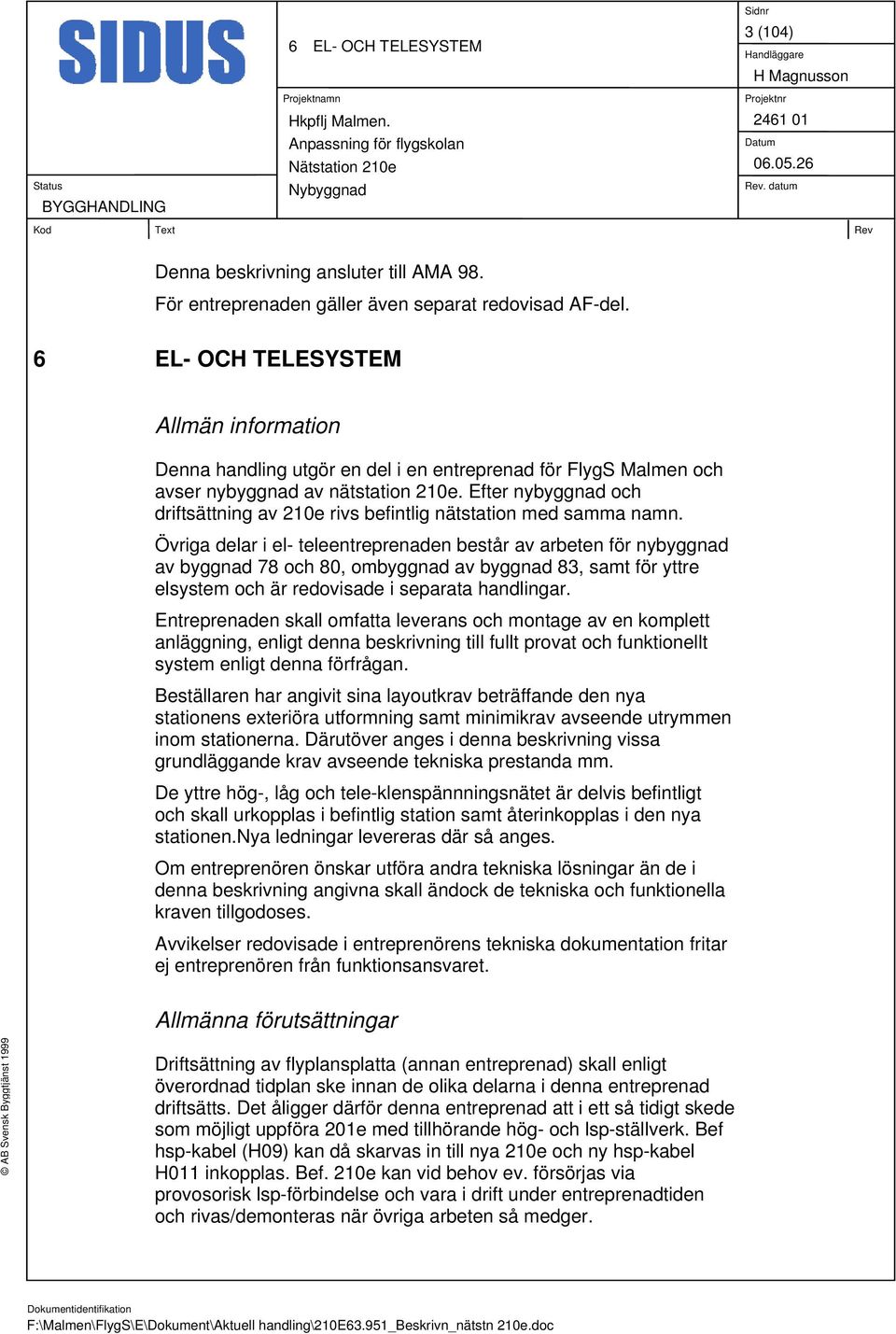

3 6 EL- OCH TELESYSTEM 3 (104) Denna beskrivning ansluter till AMA 98. För entreprenaden gäller även separat redovisad AF-del. 6 EL- OCH TELESYSTEM Allmän information Denna handling utgör en del i en entreprenad för FlygS Malmen och avser nybyggnad av nätstation 210e. Efter nybyggnad och driftsättning av 210e rivs befintlig nätstation med samma namn. Övriga delar i el- teleentreprenaden består av arbeten för nybyggnad av byggnad 78 och 80, ombyggnad av byggnad 83, samt för yttre elsystem och är redovisade i separata handlingar. Entreprenaden skall omfatta leverans och montage av en komplett anläggning, enligt denna beskrivning till fullt provat och funktionellt system enligt denna förfrågan. Beställaren har angivit sina layoutkrav beträffande den nya stationens exteriöra utformning samt minimikrav avseende utrymmen inom stationerna. Därutöver anges i denna beskrivning vissa grundläggande krav avseende tekniska prestanda mm. De yttre hög-, låg och tele-klenspännningsnätet är delvis befintligt och skall urkopplas i befintlig station samt återinkopplas i den nya stationen.nya ledningar levereras där så anges. Om entreprenören önskar utföra andra tekniska lösningar än de i denna beskrivning angivna skall ändock de tekniska och funktionella kraven tillgodoses. Avvikelser redovisade i entreprenörens tekniska dokumentation fritar ej entreprenören från funktionsansvaret. Allmänna förutsättningar Driftsättning av flyplansplatta (annan entreprenad) skall enligt överordnad tidplan ske innan de olika delarna i denna entreprenad driftsätts. Det åligger därför denna entreprenad att i ett så tidigt skede som möjligt uppföra 201e med tillhörande hög- och lsp-ställverk. Bef hsp-kabel (H09) kan då skarvas in till nya 210e och ny hsp-kabel H011 inkopplas. Bef. 210e kan vid behov ev. försörjas via provosorisk lsp-förbindelse och vara i drift under entreprenadtiden och rivas/demonteras när övriga arbeten så medger.

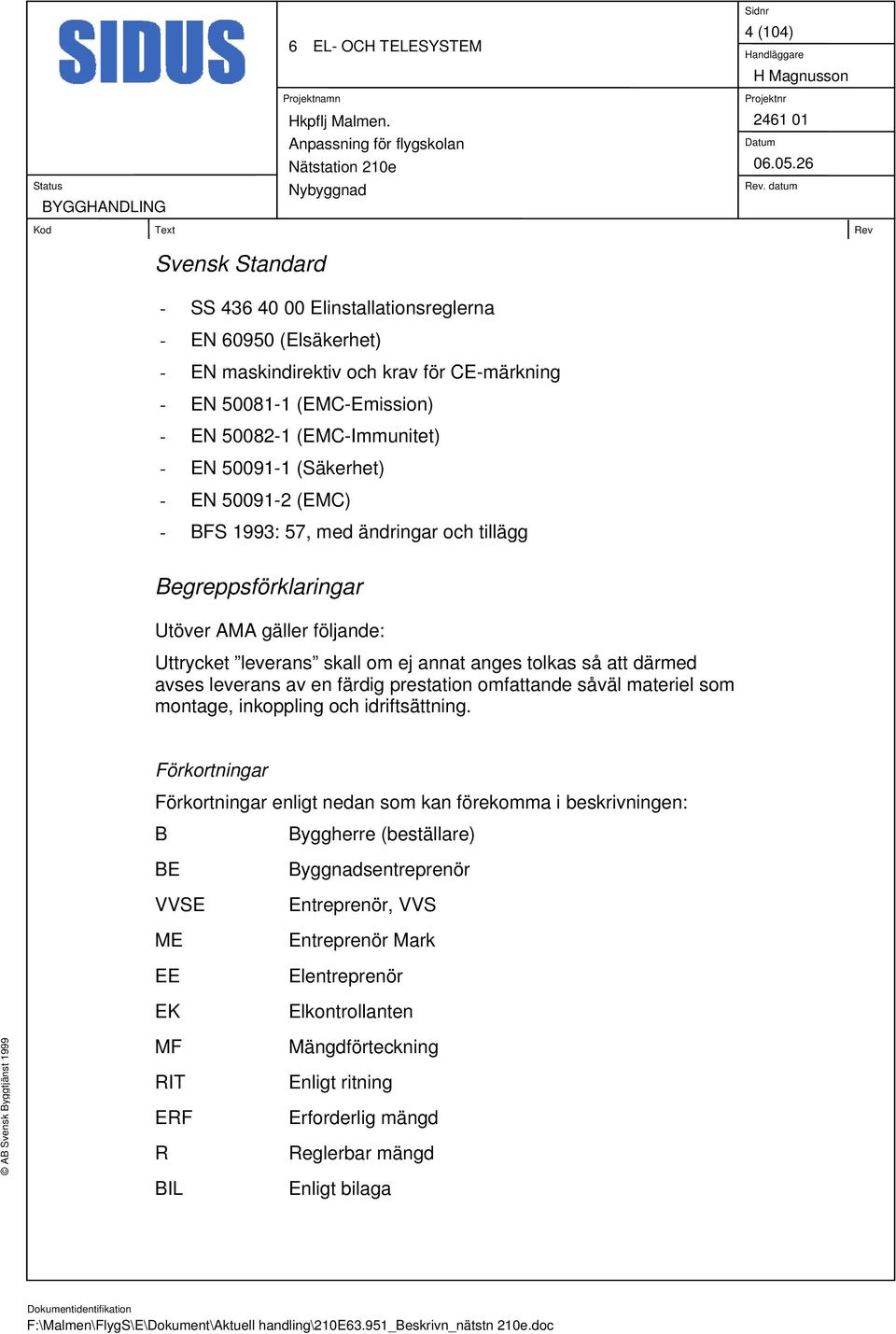

4 6 EL- OCH TELESYSTEM 4 (104) Svensk Standard - SS Elinstallationsreglerna - EN (Elsäkerhet) - EN maskindirektiv och krav för CE-märkning - EN (EMC-Emission) - EN (EMC-Immunitet) - EN (Säkerhet) - EN (EMC) - BFS 1993: 57, med ändringar och tillägg Begreppsförklaringar Utöver AMA gäller följande: Uttrycket leverans skall om ej annat anges tolkas så att därmed avses leverans av en färdig prestation omfattande såväl materiel som montage, inkoppling och idriftsättning. Förkortningar Förkortningar enligt nedan som kan förekomma i beskrivningen: B BE VVSE ME EE EK Byggherre (beställare) Byggnadsentreprenör Entreprenör, VVS Entreprenör Mark Elentreprenör Elkontrollanten MF RIT ERF R BIL Mängdförteckning Enligt ritning Erforderlig mängd Reglerbar mängd Enligt bilaga

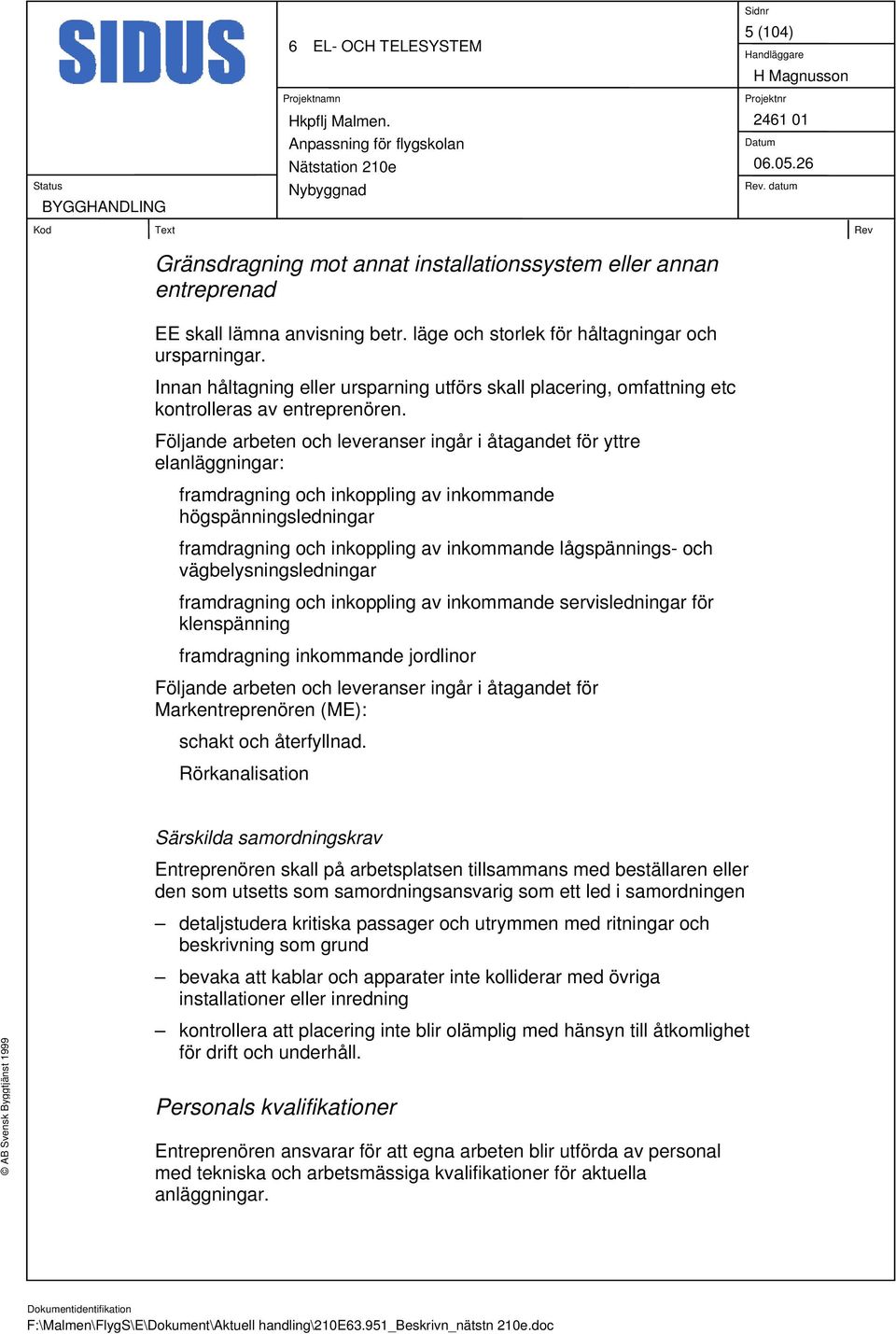

5 6 EL- OCH TELESYSTEM 5 (104) Gränsdragning mot annat installationssystem eller annan entreprenad EE skall lämna anvisning betr. läge och storlek för håltagningar och ursparningar. Innan håltagning eller ursparning utförs skall placering, omfattning etc kontrolleras av entreprenören. Följande arbeten och leveranser ingår i åtagandet för yttre elanläggningar: framdragning och inkoppling av inkommande högspänningsledningar framdragning och inkoppling av inkommande lågspännings- och vägbelysningsledningar framdragning och inkoppling av inkommande servisledningar för klenspänning framdragning inkommande jordlinor Följande arbeten och leveranser ingår i åtagandet för Markentreprenören (ME): schakt och återfyllnad. Rörkanalisation Särskilda samordningskrav Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Personals kvalifikationer Entreprenören ansvarar för att egna arbeten blir utförda av personal med tekniska och arbetsmässiga kvalifikationer för aktuella anläggningar.

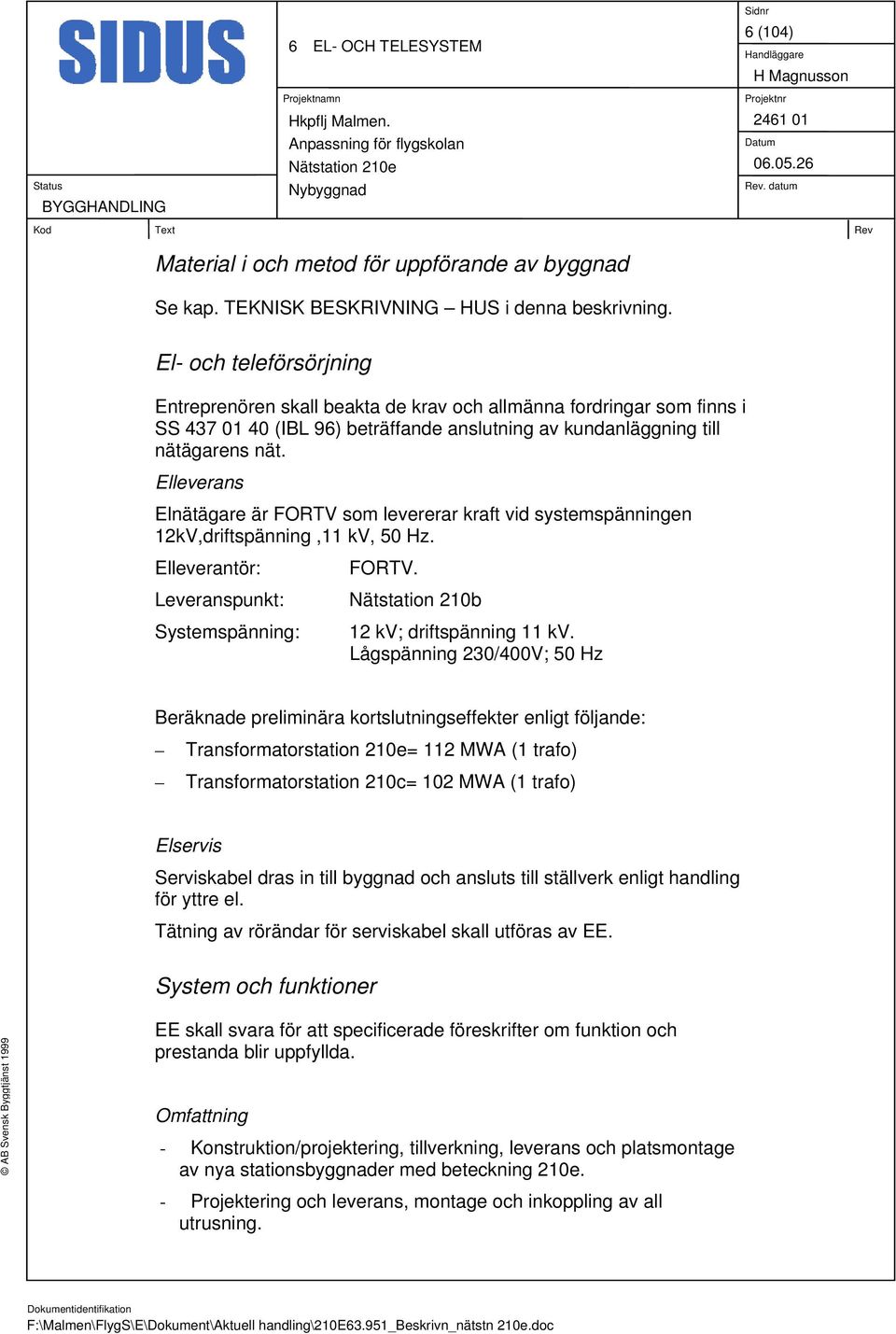

6 6 EL- OCH TELESYSTEM 6 (104) Material i och metod för uppförande av byggnad Se kap. TEKNISK BESKRIVNING HUS i denna beskrivning. El- och teleförsörjning Entreprenören skall beakta de krav och allmänna fordringar som finns i SS (IBL 96) beträffande anslutning av kundanläggning till nätägarens nät. Elleverans Elnätägare är FORTV som levererar kraft vid systemspänningen 12kV,driftspänning,11 kv, 50 Hz. Elleverantör: Leveranspunkt: Systemspänning: FORTV. Nätstation 210b 12 kv; driftspänning 11 kv. Lågspänning 230/400V; 50 Hz Beräknade preliminära kortslutningseffekter enligt följande: Transformatorstation 210e= 112 MWA (1 trafo) Transformatorstation 210c= 102 MWA (1 trafo) Elservis Serviskabel dras in till byggnad och ansluts till ställverk enligt handling för yttre el. Tätning av rörändar för serviskabel skall utföras av EE. System och funktioner EE skall svara för att specificerade föreskrifter om funktion och prestanda blir uppfyllda. Omfattning - Konstruktion/projektering, tillverkning, leverans och platsmontage av nya stationsbyggnader med beteckning 210e. - Projektering och leverans, montage och inkoppling av all utrusning.

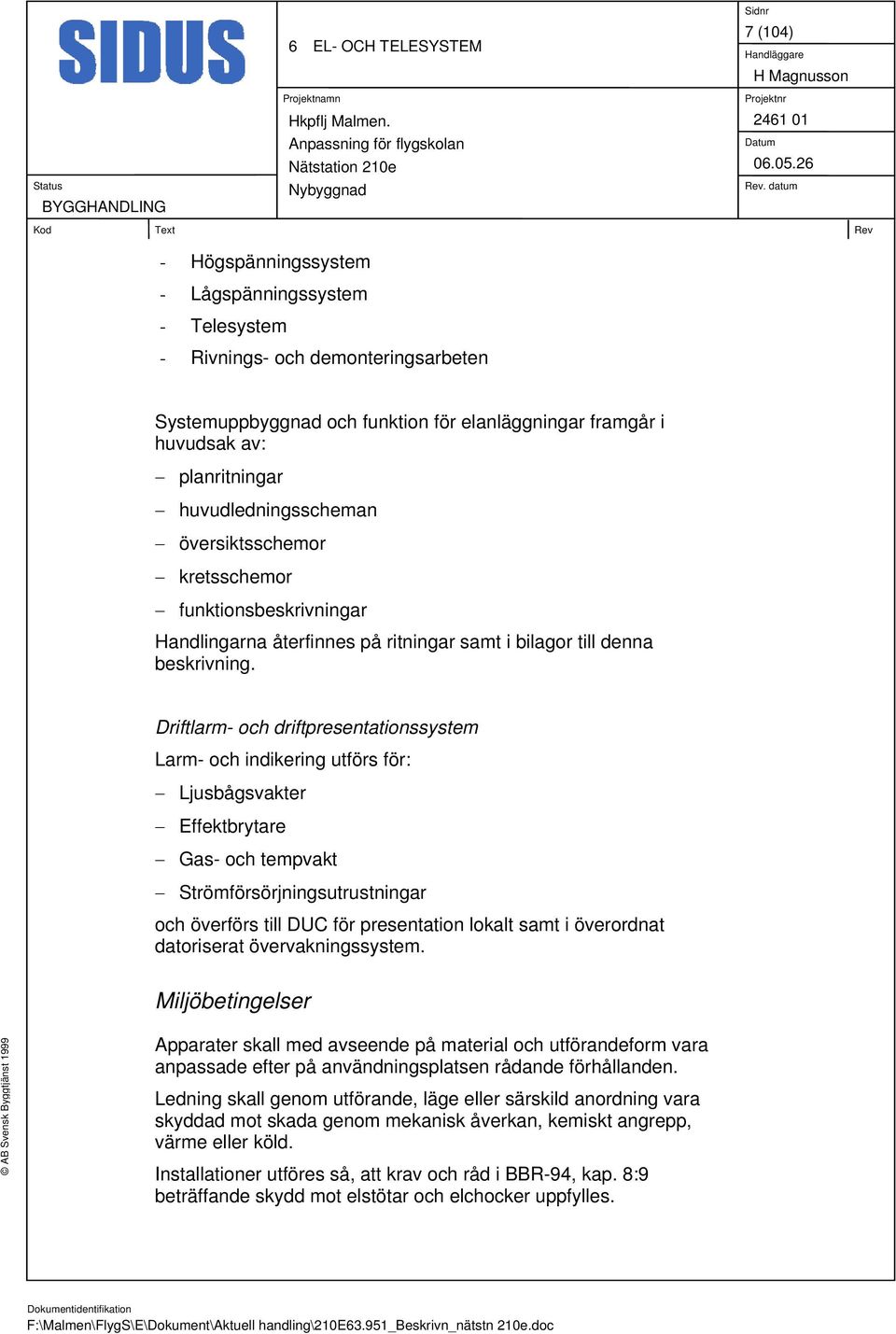

7 6 EL- OCH TELESYSTEM 7 (104) - Högspänningssystem - Lågspänningssystem - Telesystem - Rivnings- och demonteringsarbeten Systemuppbyggnad och funktion för elanläggningar framgår i huvudsak av: planritningar huvudledningsscheman översiktsschemor kretsschemor funktionsbeskrivningar Handlingarna återfinnes på ritningar samt i bilagor till denna beskrivning. Driftlarm- och driftpresentationssystem Larm- och indikering utförs för: Ljusbågsvakter Effektbrytare Gas- och tempvakt Strömförsörjningsutrustningar och överförs till DUC för presentation lokalt samt i överordnat datoriserat övervakningssystem. Miljöbetingelser Apparater skall med avseende på material och utförandeform vara anpassade efter på användningsplatsen rådande förhållanden. Ledning skall genom utförande, läge eller särskild anordning vara skyddad mot skada genom mekanisk åverkan, kemiskt angrepp, värme eller köld. Installationer utföres så, att krav och råd i BBR-94, kap. 8:9 beträffande skydd mot elstötar och elchocker uppfylles.

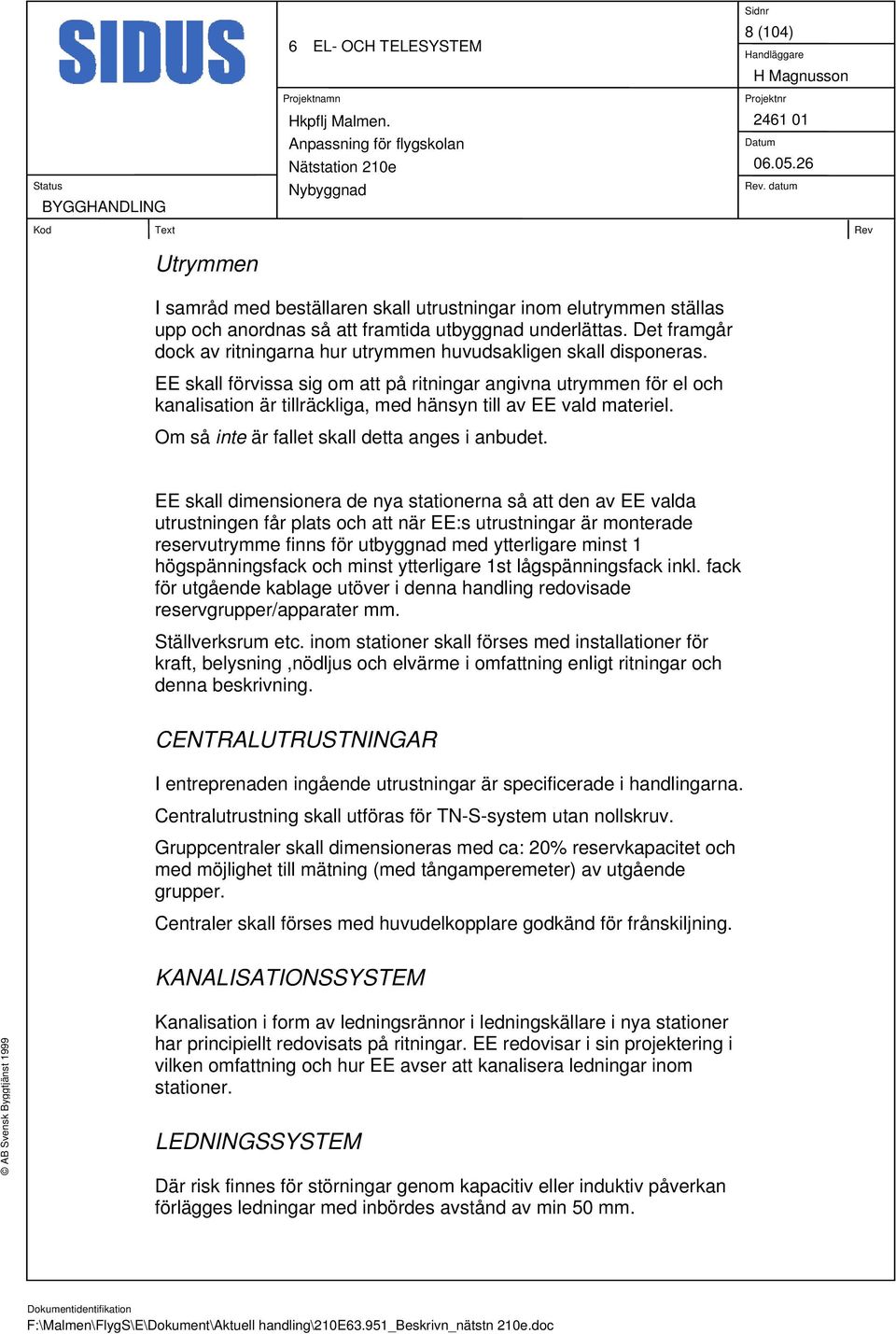

8 6 EL- OCH TELESYSTEM 8 (104) Utrymmen I samråd med beställaren skall utrustningar inom elutrymmen ställas upp och anordnas så att framtida utbyggnad underlättas. Det framgår dock av ritningarna hur utrymmen huvudsakligen skall disponeras. EE skall förvissa sig om att på ritningar angivna utrymmen för el och kanalisation är tillräckliga, med hänsyn till av EE vald materiel. Om så inte är fallet skall detta anges i anbudet. EE skall dimensionera de nya stationerna så att den av EE valda utrustningen får plats och att när EE:s utrustningar är monterade reservutrymme finns för utbyggnad med ytterligare minst 1 högspänningsfack och minst ytterligare 1st lågspänningsfack inkl. fack för utgående kablage utöver i denna handling redovisade reservgrupper/apparater mm. Ställverksrum etc. inom stationer skall förses med installationer för kraft, belysning,nödljus och elvärme i omfattning enligt ritningar och denna beskrivning. CENTRALUTRUSTNINGAR I entreprenaden ingående utrustningar är specificerade i handlingarna. Centralutrustning skall utföras för TN-S-system utan nollskruv. Gruppcentraler skall dimensioneras med ca: 20% reservkapacitet och med möjlighet till mätning (med tångamperemeter) av utgående grupper. Centraler skall förses med huvudelkopplare godkänd för frånskiljning. KANALISATIONSSYSTEM Kanalisation i form av ledningsrännor i ledningskällare i nya stationer har principiellt redovisats på ritningar. EE redovisar i sin projektering i vilken omfattning och hur EE avser att kanalisera ledningar inom stationer. LEDNINGSSYSTEM Där risk finnes för störningar genom kapacitiv eller induktiv påverkan förlägges ledningar med inbördes avstånd av min 50 mm.

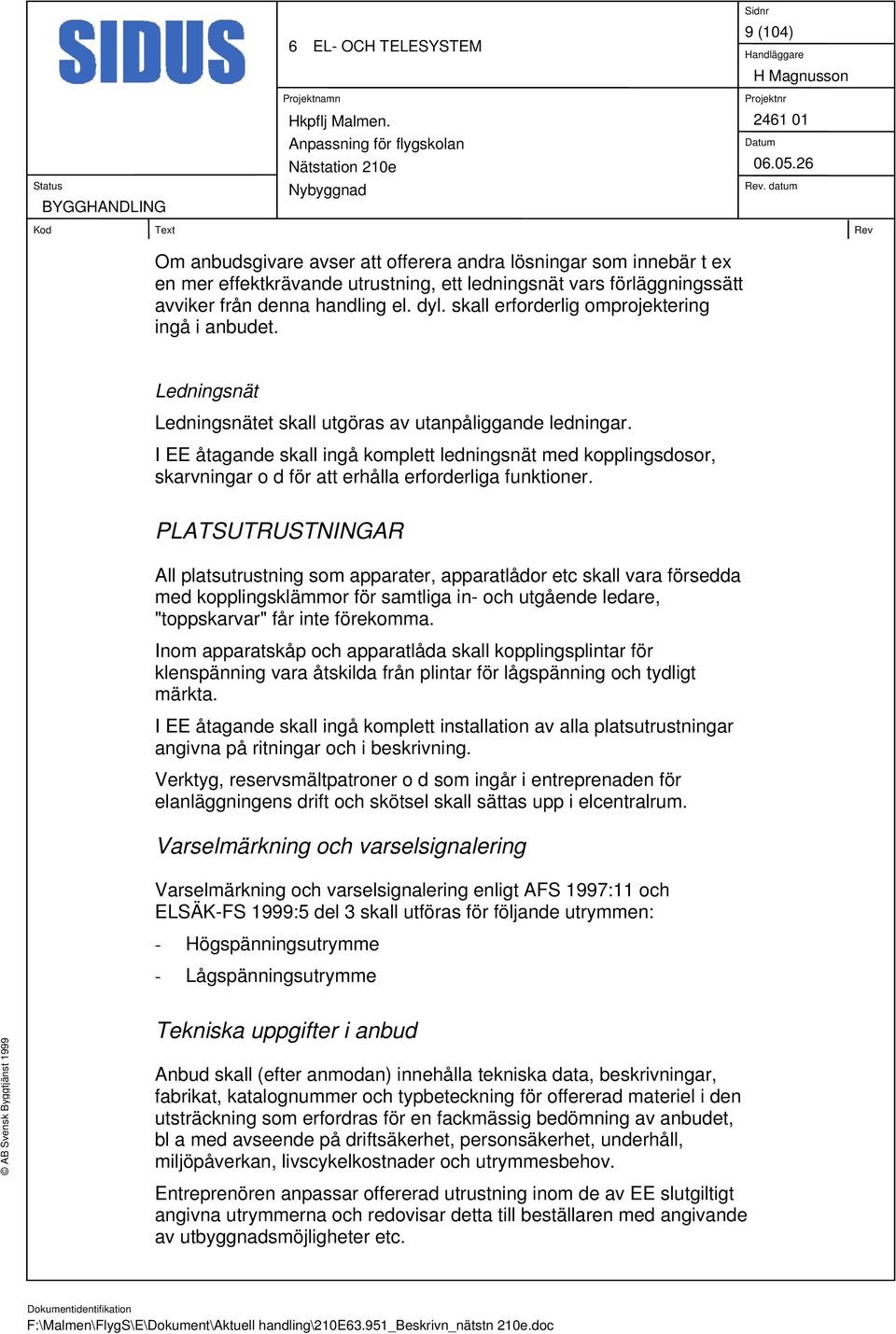

9 6 EL- OCH TELESYSTEM 9 (104) Om anbudsgivare avser att offerera andra lösningar som innebär t ex en mer effektkrävande utrustning, ett ledningsnät vars förläggningssätt avviker från denna handling el. dyl. skall erforderlig omprojektering ingå i anbudet. Ledningsnät Ledningsnätet skall utgöras av utanpåliggande ledningar. I EE åtagande skall ingå komplett ledningsnät med kopplingsdosor, skarvningar o d för att erhålla erforderliga funktioner. PLATSUTRUSTNINGAR All platsutrustning som apparater, apparatlådor etc skall vara försedda med kopplingsklämmor för samtliga in- och utgående ledare, "toppskarvar" får inte förekomma. Inom apparatskåp och apparatlåda skall kopplingsplintar för klenspänning vara åtskilda från plintar för lågspänning och tydligt märkta. I EE åtagande skall ingå komplett installation av alla platsutrustningar angivna på ritningar och i beskrivning. Verktyg, reservsmältpatroner o d som ingår i entreprenaden för elanläggningens drift och skötsel skall sättas upp i elcentralrum. Varselmärkning och varselsignalering Varselmärkning och varselsignalering enligt AFS 1997:11 och ELSÄK-FS 1999:5 del 3 skall utföras för följande utrymmen: - Högspänningsutrymme - Lågspänningsutrymme Tekniska uppgifter i anbud Anbud skall (efter anmodan) innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bl a med avseende på driftsäkerhet, personsäkerhet, underhåll, miljöpåverkan, livscykelkostnader och utrymmesbehov. Entreprenören anpassar offererad utrustning inom de av EE slutgiltigt angivna utrymmerna och redovisar detta till beställaren med angivande av utbyggnadsmöjligheter etc.

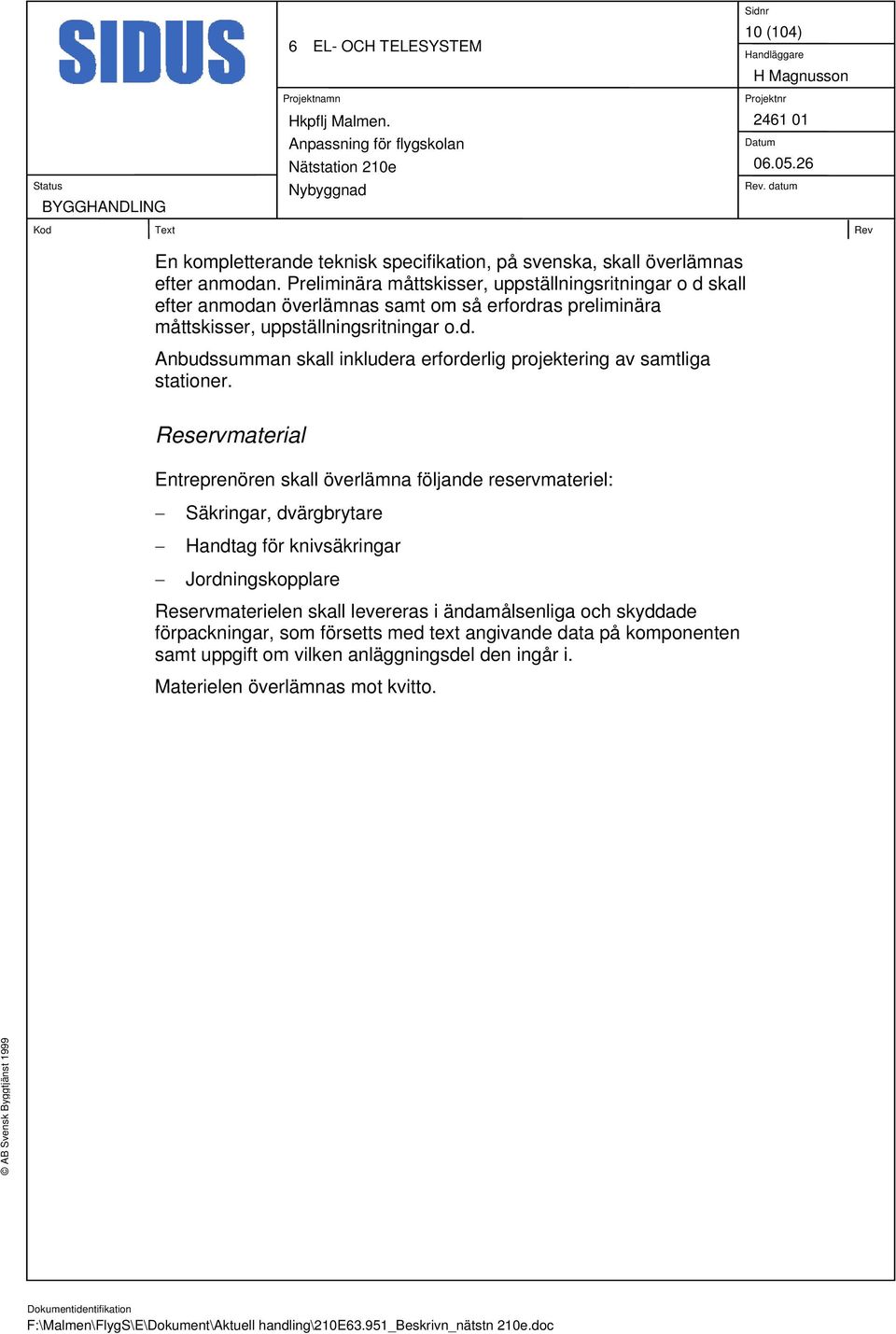

10 6 EL- OCH TELESYSTEM 10 (104) En kompletterande teknisk specifikation, på svenska, skall överlämnas efter anmodan. Preliminära måttskisser, uppställningsritningar o d skall efter anmodan överlämnas samt om så erfordras preliminära måttskisser, uppställningsritningar o.d. Anbudssumman skall inkludera erforderlig projektering av samtliga stationer. Reservmaterial Entreprenören skall överlämna följande reservmateriel: Säkringar, dvärgbrytare Handtag för knivsäkringar Jordningskopplare Reservmaterielen skall levereras i ändamålsenliga och skyddade förpackningar, som försetts med text angivande data på komponenten samt uppgift om vilken anläggningsdel den ingår i. Materielen överlämnas mot kvitto.

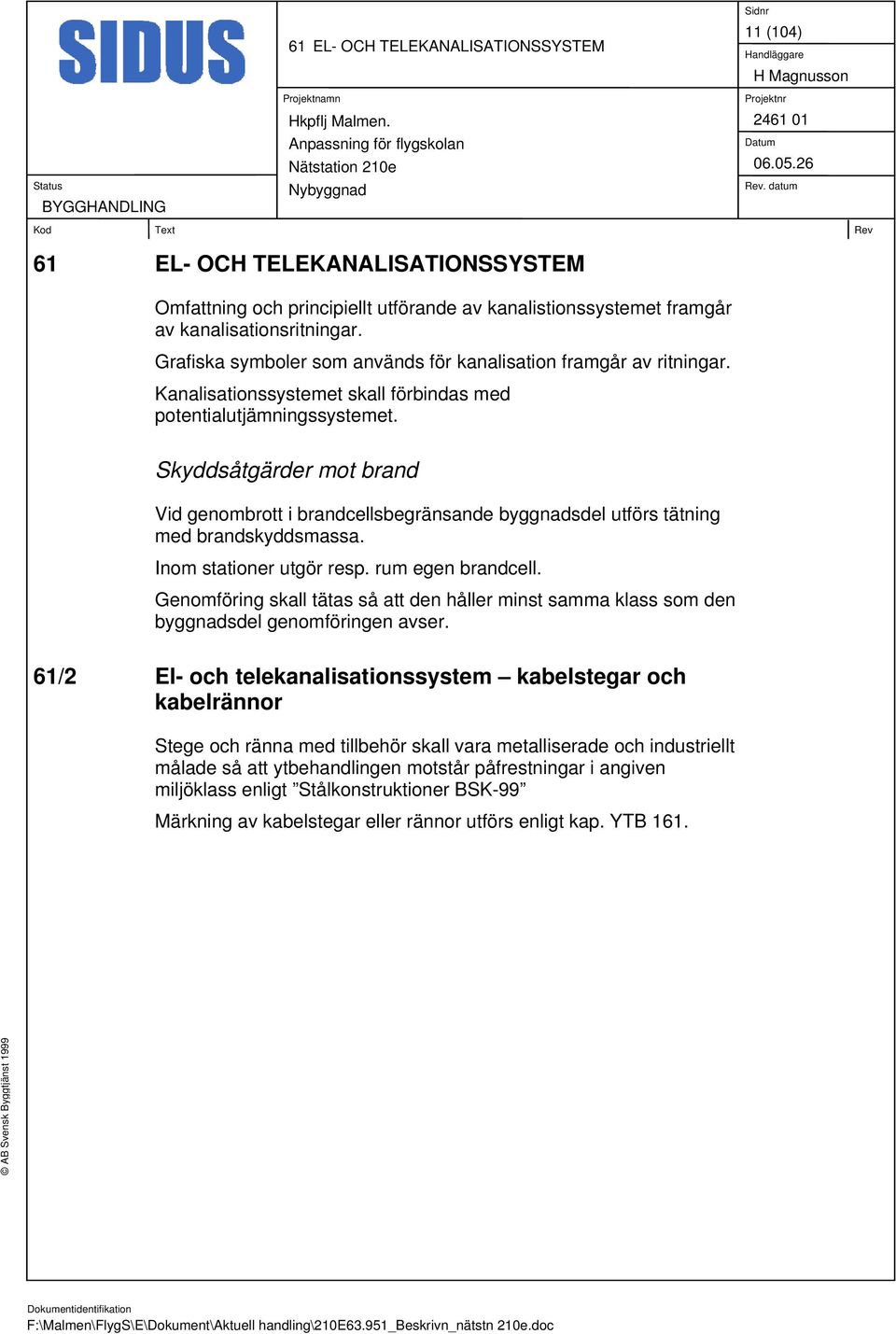

11 61 EL- OCH TELEKANALISATIONSSYSTEM 11 (104) 61 EL- OCH TELEKANALISATIONSSYSTEM Omfattning och principiellt utförande av kanalistionssystemet framgår av kanalisationsritningar. Grafiska symboler som används för kanalisation framgår av ritningar. Kanalisationssystemet skall förbindas med potentialutjämningssystemet. Skyddsåtgärder mot brand Vid genombrott i brandcellsbegränsande byggnadsdel utförs tätning med brandskyddsmassa. Inom stationer utgör resp. rum egen brandcell. Genomföring skall tätas så att den håller minst samma klass som den byggnadsdel genomföringen avser. 61/2 El- och telekanalisationssystem kabelstegar och kabelrännor Stege och ränna med tillbehör skall vara metalliserade och industriellt målade så att ytbehandlingen motstår påfrestningar i angiven miljöklass enligt Stålkonstruktioner BSK-99 Märkning av kabelstegar eller rännor utförs enligt kap. YTB 161.

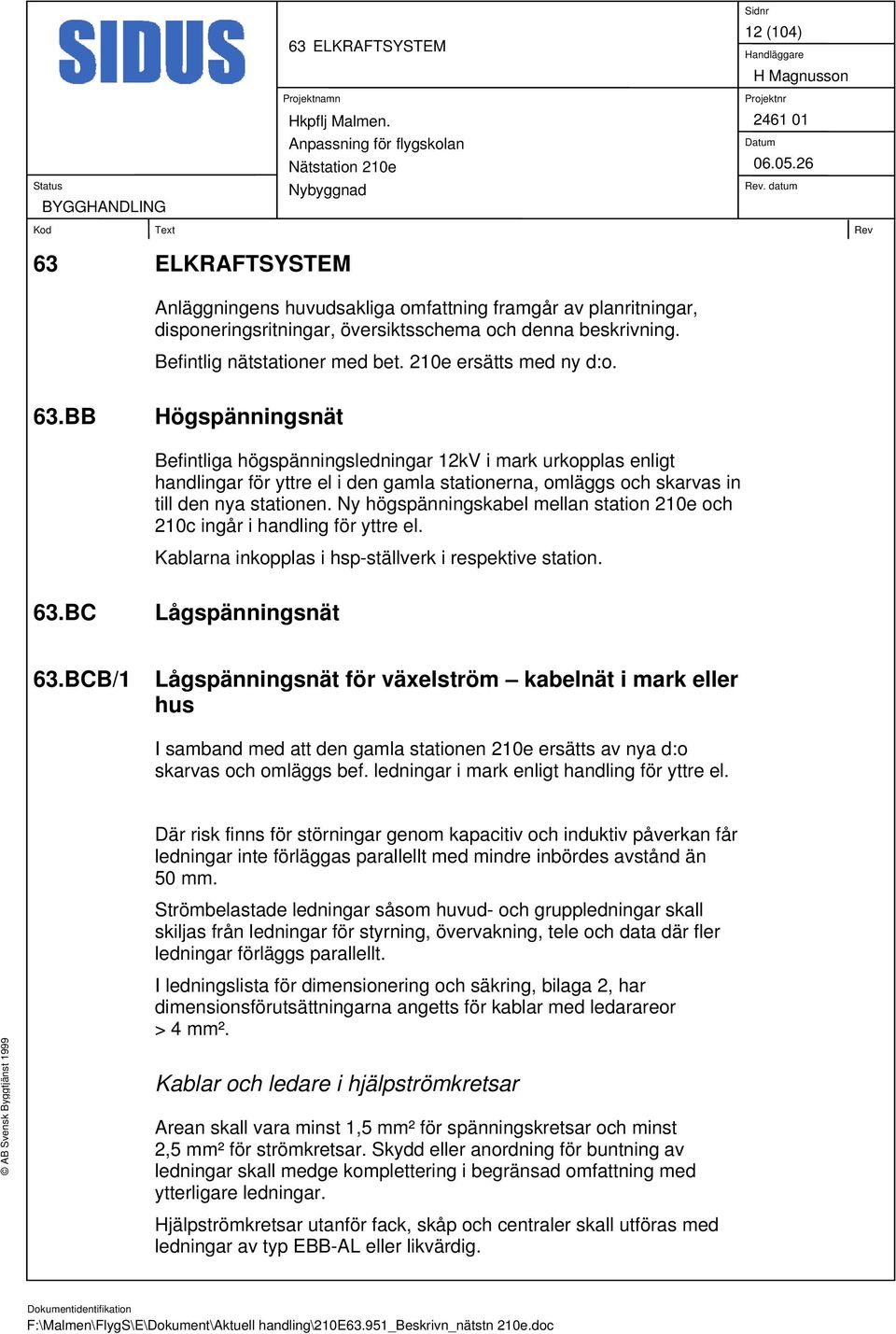

12 63 ELKRAFTSYSTEM 12 (104) 63 ELKRAFTSYSTEM Anläggningens huvudsakliga omfattning framgår av planritningar, disponeringsritningar, översiktsschema och denna beskrivning. Befintlig nätstationer med bet. 210e ersätts med ny d:o. 63.BB Högspänningsnät Befintliga högspänningsledningar 12kV i mark urkopplas enligt handlingar för yttre el i den gamla stationerna, omläggs och skarvas in till den nya stationen. Ny högspänningskabel mellan station 210e och 210c ingår i handling för yttre el. Kablarna inkopplas i hsp-ställverk i respektive station. 63.BC Lågspänningsnät 63.BCB/1 Lågspänningsnät för växelström kabelnät i mark eller hus I samband med att den gamla stationen 210e ersätts av nya d:o skarvas och omläggs bef. ledningar i mark enligt handling för yttre el. Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med mindre inbördes avstånd än 50 mm. Strömbelastade ledningar såsom huvud- och gruppledningar skall skiljas från ledningar för styrning, övervakning, tele och data där fler ledningar förläggs parallellt. I ledningslista för dimensionering och säkring, bilaga 2, har dimensionsförutsättningarna angetts för kablar med ledarareor > 4 mm². Kablar och ledare i hjälpströmkretsar Arean skall vara minst 1,5 mm² för spänningskretsar och minst 2,5 mm² för strömkretsar. Skydd eller anordning för buntning av ledningar skall medge komplettering i begränsad omfattning med ytterligare ledningar. Hjälpströmkretsar utanför fack, skåp och centraler skall utföras med ledningar av typ EBB-AL eller likvärdig.

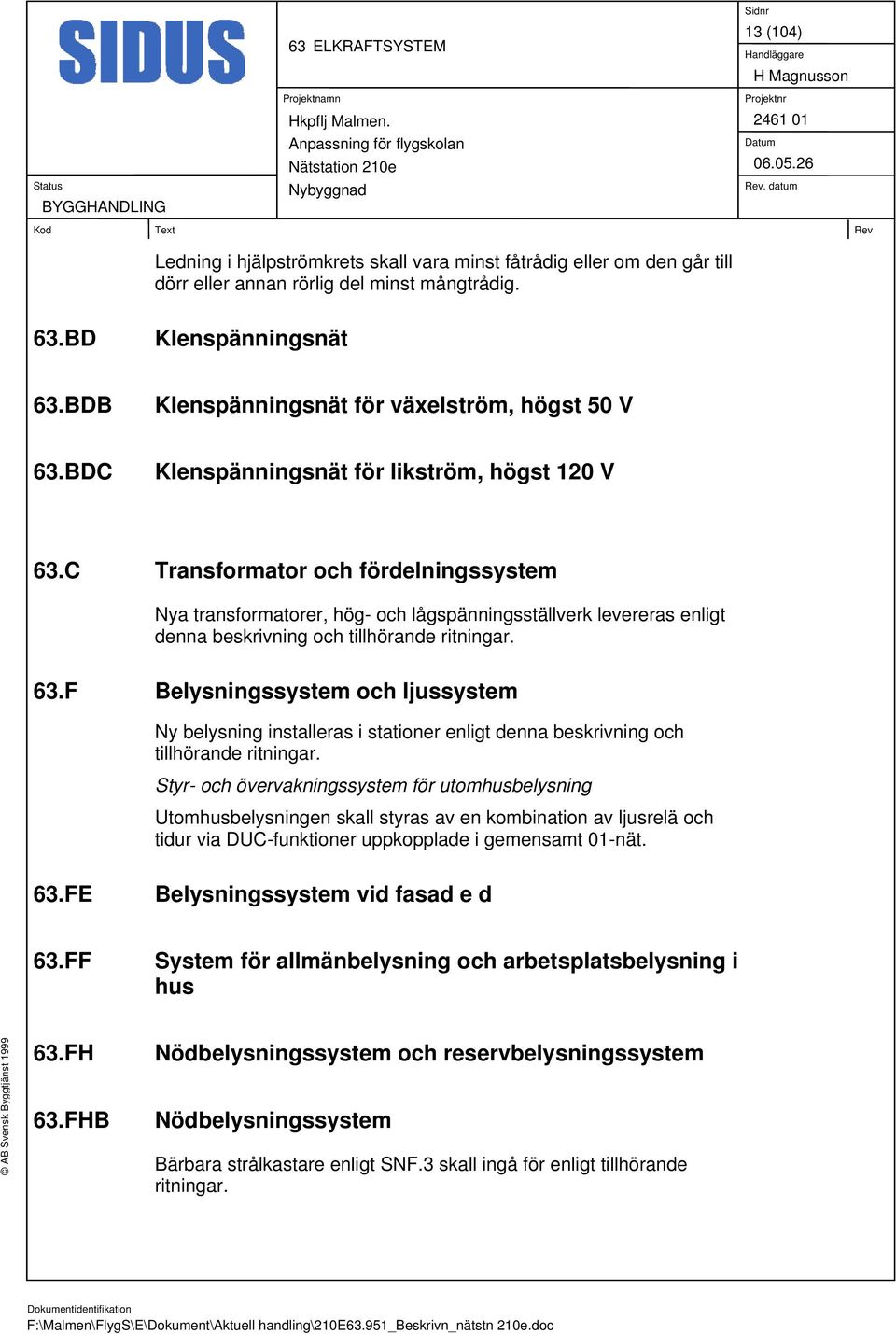

13 63 ELKRAFTSYSTEM 13 (104) Ledning i hjälpströmkrets skall vara minst fåtrådig eller om den går till dörr eller annan rörlig del minst mångtrådig. 63.BD Klenspänningsnät 63.BDB Klenspänningsnät för växelström, högst 50 V 63.BDC Klenspänningsnät för likström, högst 120 V 63.C Transformator och fördelningssystem Nya transformatorer, hög- och lågspänningsställverk levereras enligt denna beskrivning och tillhörande ritningar. 63.F Belysningssystem och ljussystem Ny belysning installeras i stationer enligt denna beskrivning och tillhörande ritningar. Styr- och övervakningssystem för utomhusbelysning Utomhusbelysningen skall styras av en kombination av ljusrelä och tidur via DUC-funktioner uppkopplade i gemensamt 01-nät. 63.FE Belysningssystem vid fasad e d 63.FF System för allmänbelysning och arbetsplatsbelysning i hus 63.FH 63.FHB Nödbelysningssystem och reservbelysningssystem Nödbelysningssystem Bärbara strålkastare enligt SNF.3 skall ingå för enligt tillhörande ritningar.

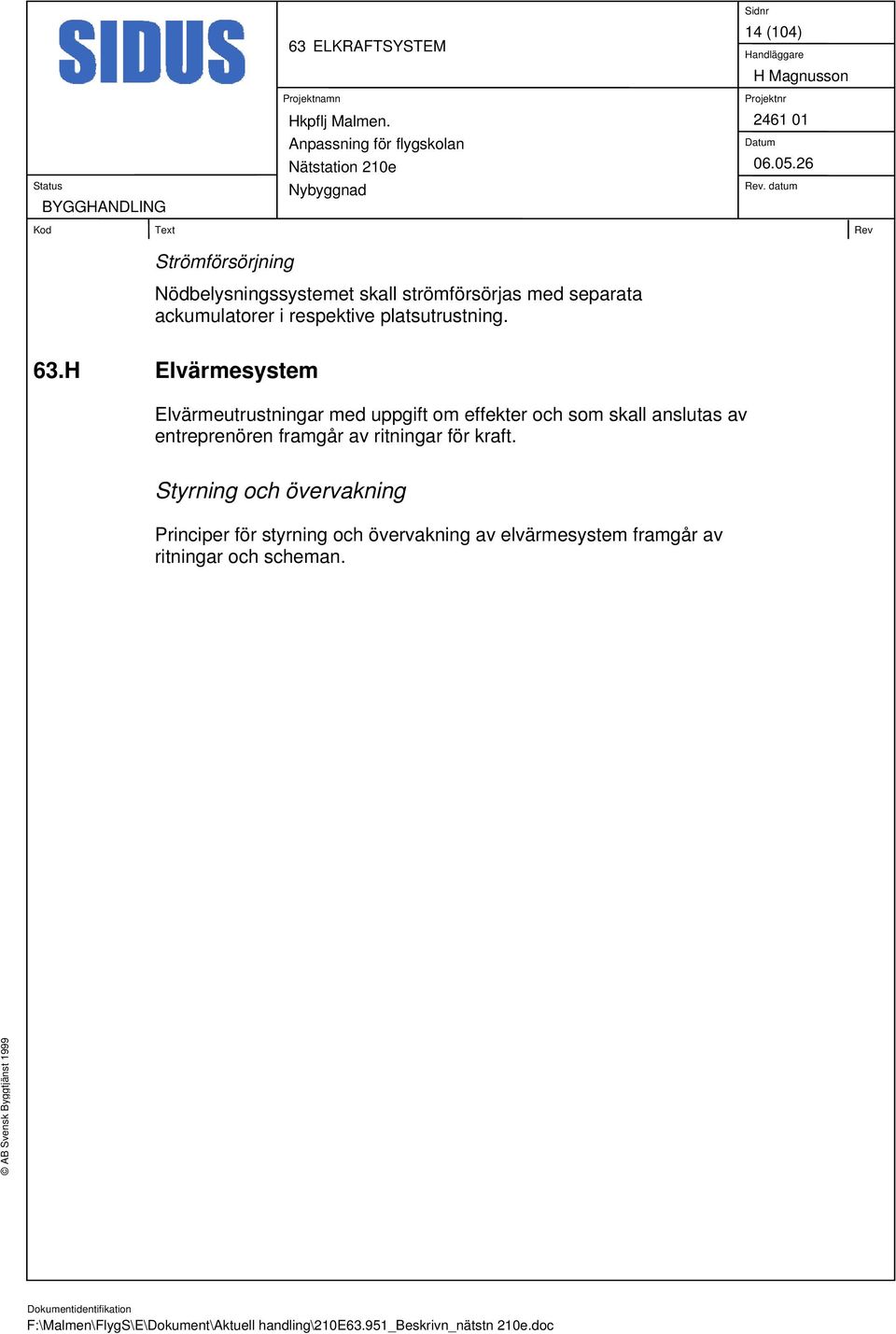

14 63 ELKRAFTSYSTEM 14 (104) Strömförsörjning Nödbelysningssystemet skall strömförsörjas med separata ackumulatorer i respektive platsutrustning. 63.H Elvärmesystem Elvärmeutrustningar med uppgift om effekter och som skall anslutas av entreprenören framgår av ritningar för kraft. Styrning och övervakning Principer för styrning och övervakning av elvärmesystem framgår av ritningar och scheman.

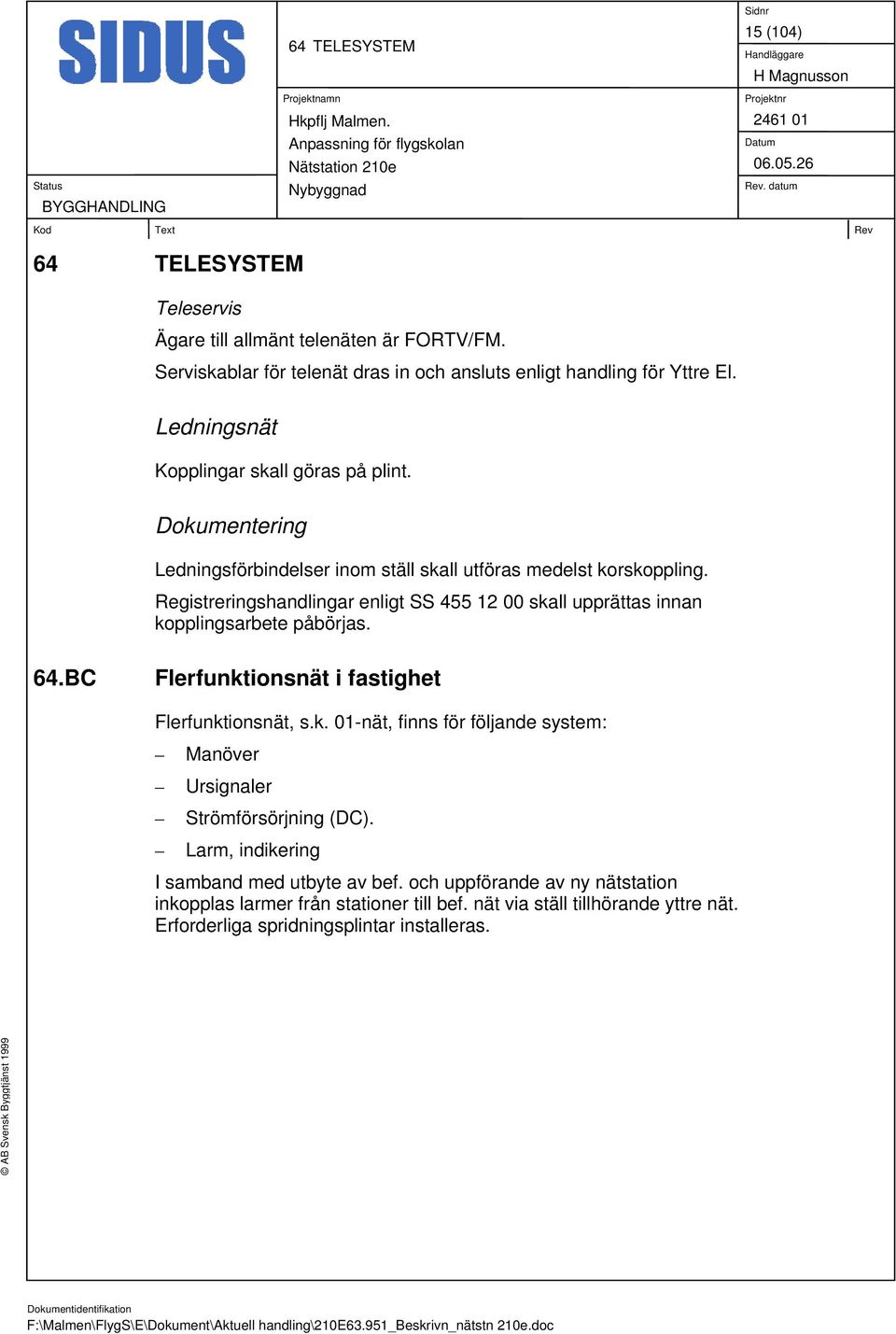

15 64 TELESYSTEM 15 (104) 64 TELESYSTEM Teleservis Ägare till allmänt telenäten är FORTV/FM. Serviskablar för telenät dras in och ansluts enligt handling för Yttre El. Ledningsnät Kopplingar skall göras på plint. Dokumentering Ledningsförbindelser inom ställ skall utföras medelst korskoppling. Registreringshandlingar enligt SS skall upprättas innan kopplingsarbete påbörjas. 64.BC Flerfunktionsnät i fastighet Flerfunktionsnät, s.k. 01-nät, finns för följande system: Manöver Ursignaler Strömförsörjning (DC). Larm, indikering I samband med utbyte av bef. och uppförande av ny nätstation inkopplas larmer från stationer till bef. nät via ställ tillhörande yttre nät. Erforderliga spridningsplintar installeras.

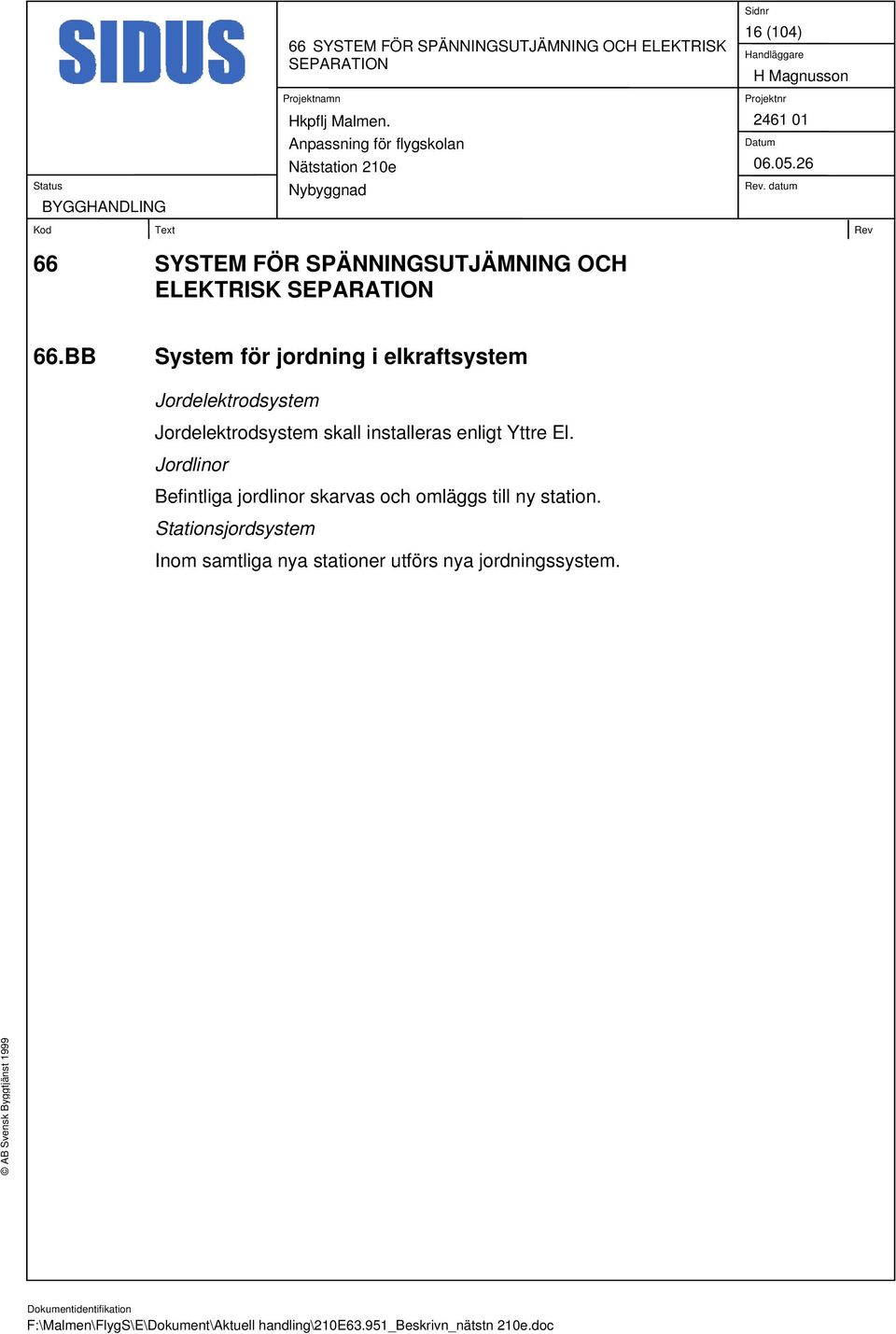

16 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 16 (104) 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 66.BB System för jordning i elkraftsystem Jordelektrodsystem Jordelektrodsystem skall installeras enligt Yttre El. Jordlinor Befintliga jordlinor skarvas och omläggs till ny station. Stationsjordsystem Inom samtliga nya stationer utförs nya jordningssystem.

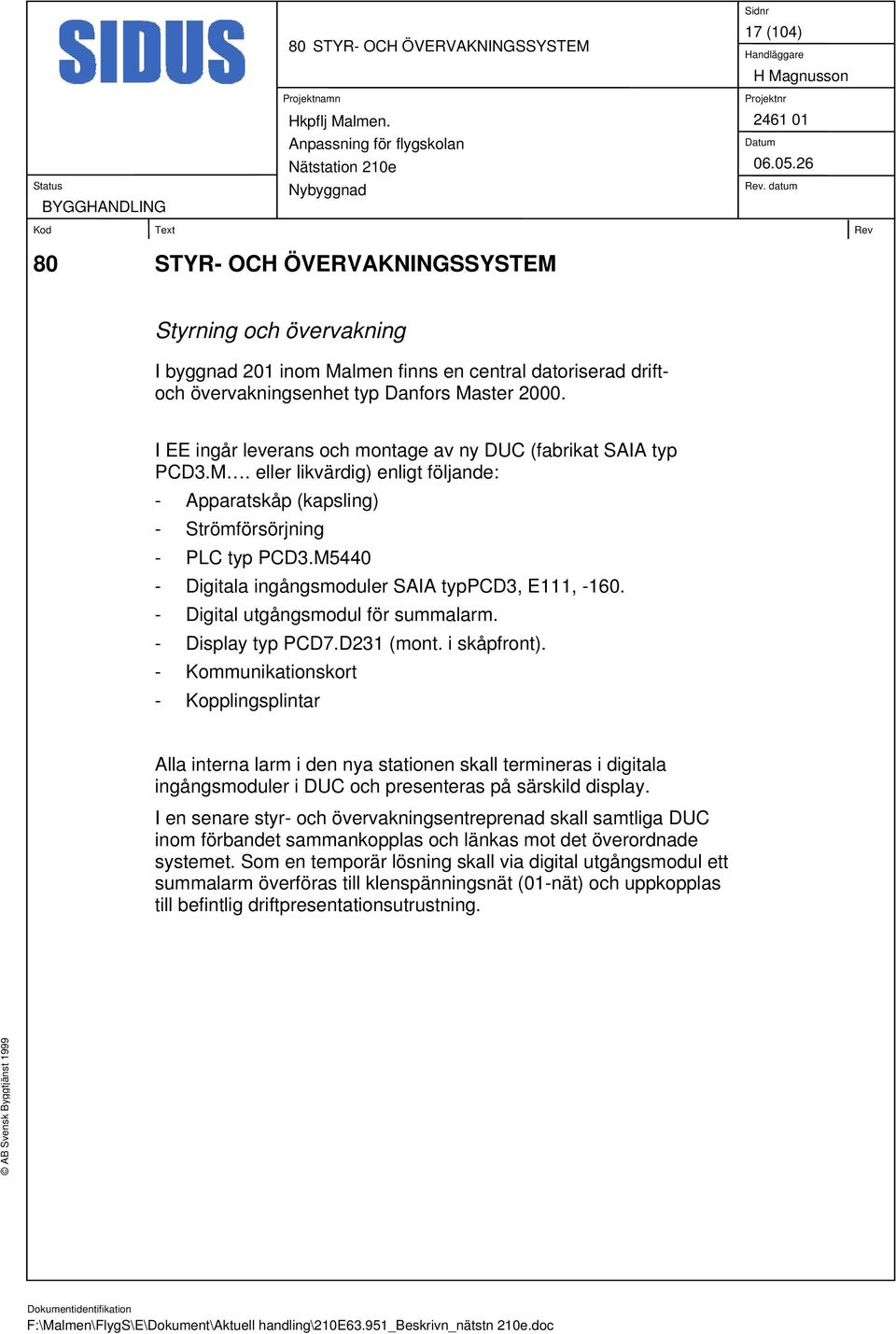

17 80 STYR- OCH ÖVERVAKNINGSSYSTEM 17 (104) 80 STYR- OCH ÖVERVAKNINGSSYSTEM Styrning och övervakning I byggnad 201 inom Malmen finns en central datoriserad driftoch övervakningsenhet typ Danfors Master I EE ingår leverans och montage av ny DUC (fabrikat SAIA typ PCD3.M. eller likvärdig) enligt följande: - Apparatskåp (kapsling) - Strömförsörjning - PLC typ PCD3.M Digitala ingångsmoduler SAIA typpcd3, E111, Digital utgångsmodul för summalarm. - Display typ PCD7.D231 (mont. i skåpfront). - Kommunikationskort - Kopplingsplintar Alla interna larm i den nya stationen skall termineras i digitala ingångsmoduler i DUC och presenteras på särskild display. I en senare styr- och övervakningsentreprenad skall samtliga DUC inom förbandet sammankopplas och länkas mot det överordnade systemet. Som en temporär lösning skall via digital utgångsmodul ett summalarm överföras till klenspänningsnät (01-nät) och uppkopplas till befintlig driftpresentationsutrustning.

18 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 18 (104) B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M BCT HJÄLPARBETEN FÖR INSTALLATIONER BCT.6 Åtgärder för el- och teleinstallationer Åtgärder som skall vidtas framgår av AF. Beställarens kontaktperson för frågor som rör befintliga installationer enligt AF. BCV TILLFÄLLIGA INSTALLATIONER BCV.631 Tillfälliga kraft- och belysningsinstallationer på byggarbetsplats BCV.632 Tillfällig användning av permanent kraft- och belysningsinstallation på byggarbetsplats

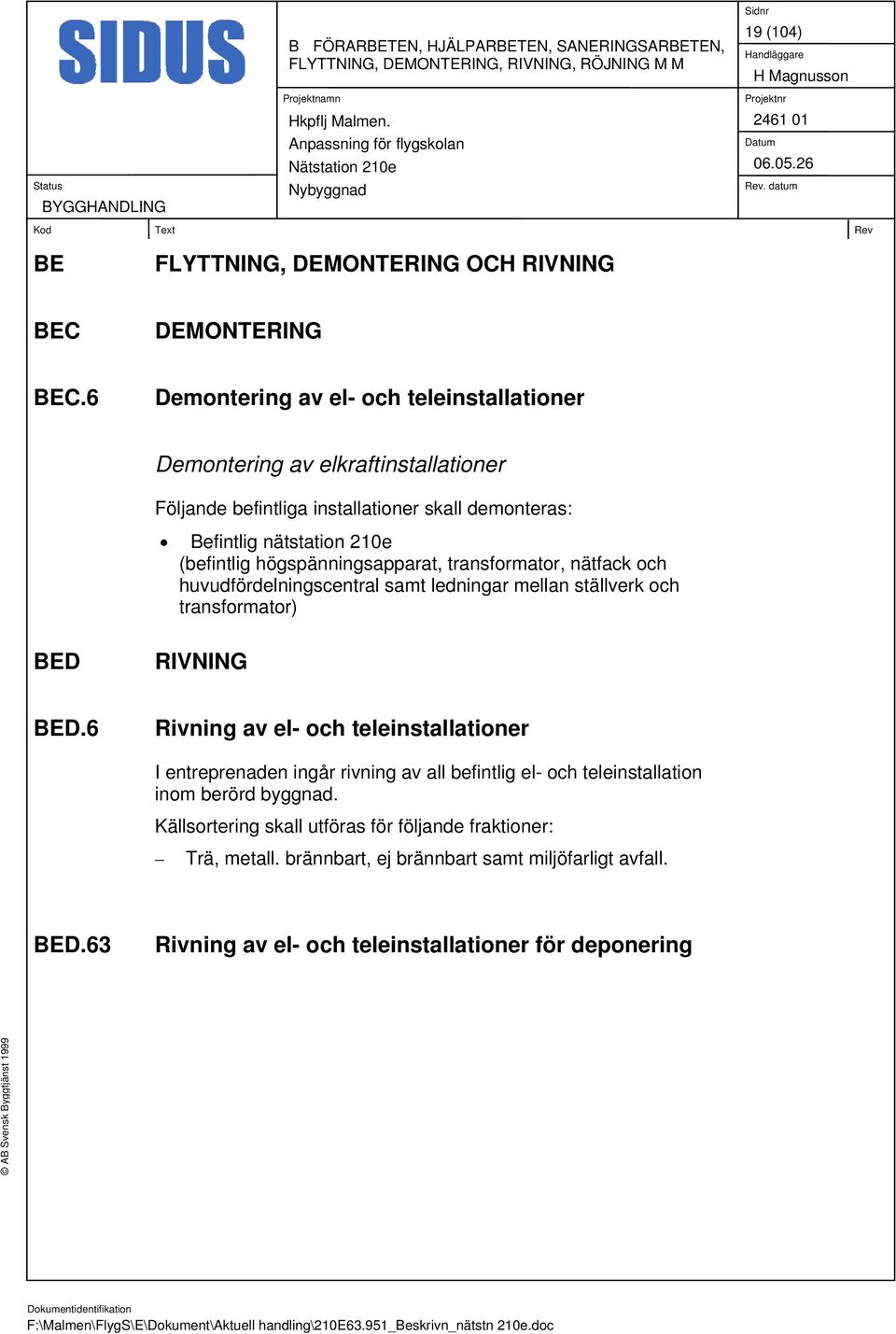

19 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 19 (104) BE FLYTTNING, DEMONTERING OCH RIVNING BEC DEMONTERING BEC.6 Demontering av el- och teleinstallationer Demontering av elkraftinstallationer Följande befintliga installationer skall demonteras: Befintlig nätstation 210e (befintlig högspänningsapparat, transformator, nätfack och huvudfördelningscentral samt ledningar mellan ställverk och transformator) BED RIVNING BED.6 Rivning av el- och teleinstallationer I entreprenaden ingår rivning av all befintlig el- och teleinstallation inom berörd byggnad. Källsortering skall utföras för följande fraktioner: Trä, metall. brännbart, ej brännbart samt miljöfarligt avfall. BED.63 Rivning av el- och teleinstallationer för deponering

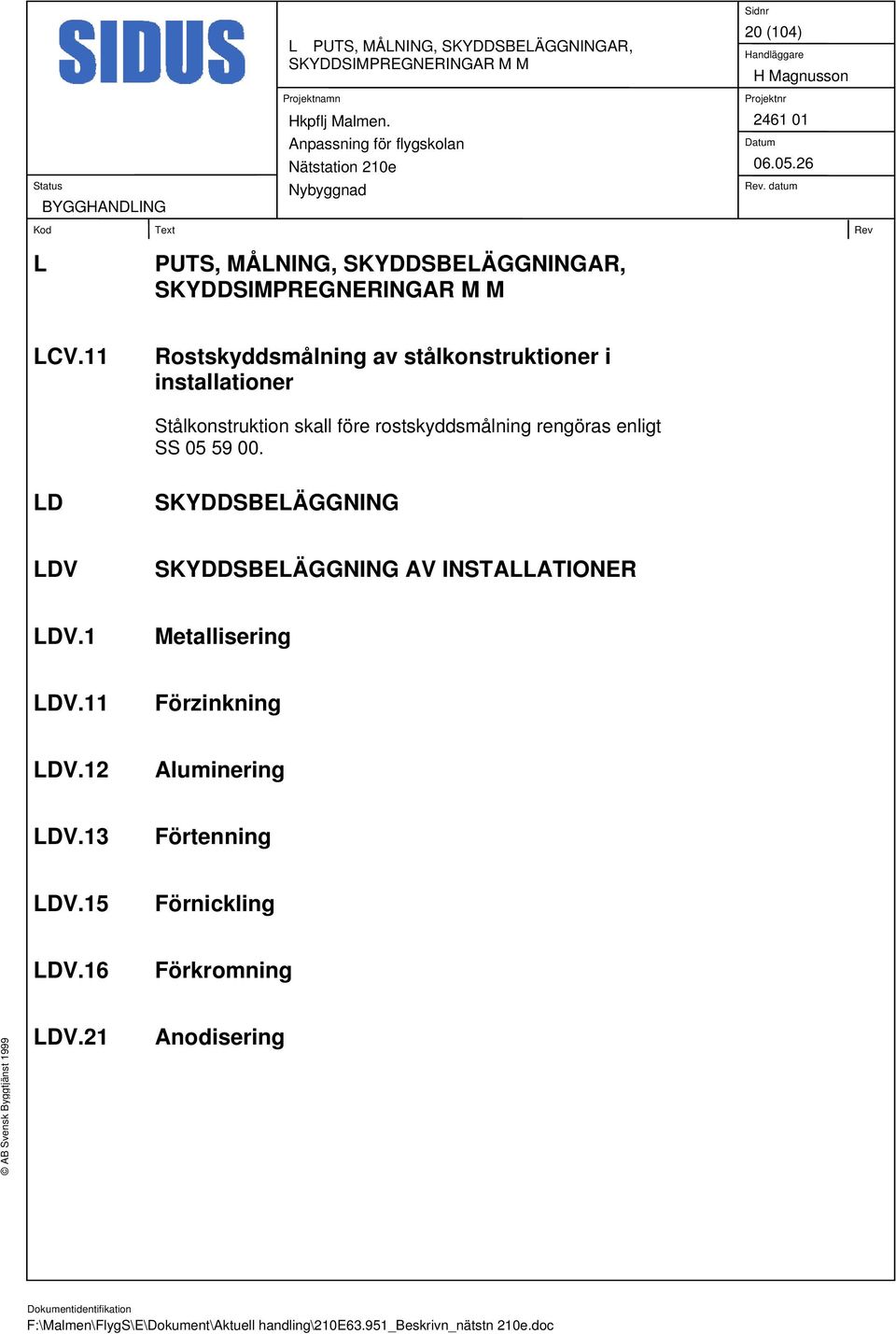

20 L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M 20 (104) L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M LCV.11 Rostskyddsmålning av stålkonstruktioner i installationer Stålkonstruktion skall före rostskyddsmålning rengöras enligt SS LD SKYDDSBELÄGGNING LDV SKYDDSBELÄGGNING AV INSTALLATIONER LDV.1 Metallisering LDV.11 Förzinkning LDV.12 Aluminering LDV.13 Förtenning LDV.15 Förnickling LDV.16 Förkromning LDV.21 Anodisering

21 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 21 (104) S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Apparater med elektronikkretsar skall uppfylla provningskraven för elmiljöklass ML 3 enligt SS Plastmaterial som ingår i apparater och materiel skall vara halogenfritt. Vid uppåtriktat tätningsdon skall utrymmet mellan kabel och tätningsdons hylsskruv fyllas med tätningsmassa. Tätningsmassan får inte menligt påverka isolermaterialet. SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D UTFÖRANDEFÖRESKRIFTER Kablar för tele och data som förläggs på stege eller ränna tillsammans med kabel för kraft, skall ha avskilt utrymme. SBD.2 Kabelstegar och kabelrännor MATERIAL- OCH VARUFÖRESKRIFTER Ytbehandling Stege och ränna med tillbehör skall vara metalliserade eller industriellt målade så att ytbehandllingen motstår påfrestningar i angiven korrisionsklass enligt BSK 99. Stegar och rännor med tillbehör skall vara ytbehandlade i miljöklass M3. Stegar och rännor med tillbehör skall vara varmförzinkade enligt LDV.11 Krökar och avgreningar på ränna skall vara fasade eller rundade, dvs. anpassade till kabelknippets krökningsradie så att samtliga kablar vilar på stegen. UTFÖRANDEFÖRESKRIFTER Tillbehör skall vara fast monterade på stege eller ränna. Även najning och snäppning räknas som fast montering.

22 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 22 (104) SBD.21 Kabelstegar Stegars typ och dimension framgår av ritningar. Stegar skallvid behov vara försedda med följande tillbehör: - Teleränna WIBE typ 36/50, 36/100 eller motsvarande - Erforderliga avvinklingar, skarvstycken, avgreningsplåtar etc - Fästplåtar för dosor, uttag och motsvarande. Stege skall vara fastsatt vid upphängningsanordning. SBD.212 Tunga kabelstegar Kabelstege fabrikat Wibe typ KHZ el. likvärdig med bredder och sträckning enligt ritningarnas angivelser. I EE skall dessutom ingå samtliga för ett komplett montage erforderliga: tak- och väggkonsoler väggfästen Där ej annat anges skall kabelstege förses med telerännor (horisontellt) resp. avskiljningsplåt (vertikalt). Bredd anpassas efter behov i aktuellt kabelstråk. SBE DOSOR Utöver på ritningarna angivna dosor skall ingå övriga erforderliga dosor för lednings- och rörförläggning samt apparatdosor för infällda strömställare och uttag. MATERIAL- OCH VARUFÖRESKRIFTER Dosa skall ha ett utlopp i reserv. Dosa placerad i anslutning till kabelstege, kabelränna skall monteras på montageplåt enligt SBD. UTFÖRANDEFÖRESKRIFTER Utanpåliggande dosa och täcklock skall ha vit kulör.

23 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 23 (104) SBE.3 Kopplingsdosor för kablar i elkraftsystem Kopplingsdosa skall vara försedd med kopplingsplint. SBE.32 Utanpåliggande kopplingsdosor för installationskabel SBE.321 Kapslade kopplingsdosor Dosa skall ha min 1 st införingshål i reserv. Koppling i dosa skall utföras på kopplingsplint. Dosa placerad i anslutning till kabelstege, kabelränna eller armaturskena, skall monteras på montageplåt enligt SBD. SBE.4 Kopplingsdosor för kablar i telesystem Kopplingsdosa samt anslutningar i dosa skall utföras med: skruv/löd-klämma Kopplingsdosa får inte placeras på högre höjd än 3 m över golv. SBJ KABELGENOMFÖRINGAR Skyddsrör skall utföras med dränering. Kabelgenomföring skall vara typgodkänd. SBJ.1 Kabelgenomföringar i vägg eller bjälklag SBJ.112 Kabelgenomföringar i yttervägg eller yttertak Kabelgenomföringar i yttervägg Rörändar och rörstosar i dosor skall tätas av EE.

24 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 24 (104) SBJ.15 Brandavskiljande kabelgenomföringar i vägg eller bjälklag SBJ.18 Diverse kabelgenomföringar i vägg eller bjälklag SBJ.181 Kabelgenomföringar i grundmur Tätningar utförs av alla rörgenomföringar efter utförd ledningsdragning. Tätningar utförs med plastiskt elastiskt tätningsmedel så att fukt ej kan intränga i byggnad. Ej nyttjade rör genom grundväggar i stationer förses med täcklock. SBJ.182 Kabelgenomföringar i rörelsefog SBK STATIV Delar av stål skall vara metalliserade eller industriellt målade så att ytbehandlingen motstår påfrestningar i angiven korrostivitetsklass enligt BSK 99. I fuktiga och våta utrymmen samt utomhus skall de vara varmförzinkade enligt LDV.11. SBK.1 Stativ för elutrustning SBK.2 Stativ för teleutrustning Antal stativ (fält) och placering framgår av ritning. Stativhöjd skall vara 2,2 m. Stativ skall vara utfört för golvmontering Stativ skall beträffande mekaniska byggmått uppfylla kraven enligt SS-EN Disposition av stativutrymme samt vilka enheter som skall sättas upp framgår av monteringsritning.

25 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 25 (104) SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M SBL.1 Fästdon för apparater, el- och telekablar, ledare m m i hus SBL.11 Fästdon för apparater SBL.12 Fästdon för el- och telekablar, elinstallationsrör o d SBL.121 Bandklammer, balkklammer, buntband e d SBL.1211 Bandklammer SBL.1212 Balkklammer SBL.1213 Buntband SBL.122 Bärbyglar SBL.123 Kabelhållare SBN KABELSKYDD OCH KABELMARKERINGAR SBN.1 SBN.12 Kabelskydd Kabelskydd i förstärkt utförande Där skydd erfordras för större ledningsknippe skall det utföras i form av öppen galvaniserad skyddsprofil. U-profil av varmförzinkat stål med invändig höjd och bredd minst 1,5 x kabelns ytterdiameter användes.

26 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 26 (104) SBQ KANALISATION AV ELINSTALLATIONSRÖR E D Elinstallationsrör i eller på vägg Elinstallationsrör som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. SBQ.1 Ytmonterade elinstallationsrör SBQ.11 Elinstallationsrör på väggyta eller takyta SBQ.12 Elinstallationsrör på golvyta Elinstallationsrör i installationsgolv Rör skall fästas med klamring. SBQ.21 Ingjutna, inmurade eller inputsade elinstallationsrör SC EL- OCH TELEKABLAR M M Kablar i eller på vägg Kablar som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. Material- och varuföreskrifter Fast förlagda ledningar skall vara brännbarhetsklassade i lägst F2 enligt SS där inte särskilda krav på brandhärdighet föreskrivs.

27 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 27 (104) SCB KRAFTKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista. SCB.1 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. SCB.11 Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm för kabel med kabelarea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm². SCB.12 Kablar på golvyta Kablar i installationsgolv Kablar i installationsgolv förläggs på stege enligt ritning. SCB.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. SCC INSTALLATIONSKABLAR Kabelbeteckning, ledarantal och area framgår av planritning respektive apparatlista.. SCC.1 SCC.11 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm för kabel med ledararea <2,5 mm², 350 mm för kabel med ledararea 4-10 mm² och 500 mm för kabel med ledararea mm².

28 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 28 (104) Under gemensam klammer får förläggas högst 4 st kablar. Kabel genom undertak av plåtkassett skall förses med skydd typ av genomföringsmuff eller kabelförskruvning. SCC.12 Kablar på golvyta Kablar i installationsgolv Kablar skall fästas med najning på stegar under installationsgolv. SCC.21 Ingjutna, inmurade eller inputsade kablar Kabel får inte gjutas in i betongkonstruktion. SCC.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Kabel för styrning, övervakning och tele som förläggs på samma kabelstege eller kabelränna som kablar i andra system skall förläggas i särskild ränna Plastmantlad oarmerad kabel skall vid förläggning på kanställd stege skyddas med mellanlägg mellan kabel och fästanordning. SCF TELE- OCH DATAKABLAR Kabelbeteckning, ledarantal och area framgår av planritning och nätschema(-or). SCF.1 SCF.11 Ytmonterade kablar Kablar på väggyta eller takyta Kabel skall fästas med klammeravstånd högst 250 mm. Under gemensam klammer får förläggas högst 4 st kablar.

29 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 29 (104) SCF.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Kabel för tele och data som förläggs på samma kabelstege eller kabelränna som kablar i andra system skall förläggas i särskild ränna. Plastmantlad oarmerad kabel skall vid förläggning på kanställd stege skyddas med mellanlägg mellan kabel och fästanordning. SCF.41 Kablar på kabelstege SCF.8 Diverse förläggning av kablar SCM KABLAR FÖR STYRNING, MÄTNING OCH INDIKERING SCM.1 Ytmonterade kablar Strömbelastade kablar skall förläggas i ett lager. SCM.11 Kablar på väggyta eller takyta SCM.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. SCM.41 Kabel för styrning, mätning och indikering som förläggs på samma kabelstege eller kabelränna som kablar i andra system skall förläggas i särskild ränna Plastmantlad oarmerad kabel skall vid förläggning på kanställd stege skyddas med mellanlägg mellan kabel och fästanordning. Kablar på kabelstege

30 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 30 (104) SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SDB ELEKTRISKA FÖRBINDNINGAR OCH SKARVAR SDB.1 Elektriska förbindningar SDB.2 Skarvar SDB.22 Skarvar på kabel i elkraftsystem SDB.221 Skarvar på kraftkabel SDB.222 Skarvar på installationskabel SDB.23 Skarvar på kabel i telesystem SDC FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SDC.3 Kopplingsplintar SDC.32 Spridningsplintar Spridningsplint skall vara försedd med kåpa. Spridningsplint skall vara utförd för anslutning av ledare med skruv-lödklämma

31 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 31 (104) SDC.4 Kabelanslutningsdon, provningsklämmor m m SDC.41 Anslutningsdon i elkraftsystem Vid anslutning av aluminiumledare till ställverk, centraler etc. skall förbindningsdon för övergång aluminium- koppar användas. SDC.411 Kabelskor SDC.413 Samlingsplintar och samlingsskenor SDC.4131 Huvudjordningsplintar och huvudjordningsskenor SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM SEB RELÄER OCH RELÄSKYDD SEB.1 Reläer Elektriska reläer i krafttekniska anläggningar skall uppfylla kraven enligt standarder i serien SS-EN och serien SS-IEC SEB.11 Hjälpreläer SEB.14 Relä skall vara försett med 2 st växlande kontakter med märkström och märkspänning enligt apparatlista. Strömmätande och spänningsmätande reläer Reläer skall vara 3-fasigt avkännande.

32 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 32 (104) SEB.141 Strömreläer SEB.142 Spänningsreläer Spänningsrelä skall utföras som under- och överspänningsrelä med inställningsområde 30 till +30% och tidsfördröjt 0,1-10 sek. SEB.2 Reläskydd SEB.21 Överströmsskydd SEB.211 Termiska skydd SEB.22 Jordfelsskydd SEB.23 Spänningsskydd SEC SÄKRINGAR OCH DVÄRGBRYTARE SEC.2 Säkringar för högst 1 kv Säkring över 63 A skall utgöras av knivsäkring. Som reserv skall utöver i resp. ställverk eller central insatta smältpatroner ytterligare 10% levereras, dock minst tre av varje storlek. Säkringar placeras i förvaringsskåp enligt SKY.7. SEC.21 Säkringar skall uppfylla kraven enligt SS-EN , SS-EN , SS-EN och SS-EN Knivsäkringar Knivsäkring skall vara utförd för 690 V. Knivsäkringsinsatser skall vara fullständigt beröringsskyddade. Knivsäkringar skall vara av sådant fabrikat att de kan godkännas av tillverkare för ställverk, centraler mm.

33 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 33 (104) SEC.22 Proppsäkringar Proppsäkringar för allmänbruk skall uppfylla fordringarna i SS SEC.3 Dvärgbrytare Dvärgbrytare skall vara utförd för märkström enligt respektive apparatlista utlösningskarakteristik C Dvärgbrytare för trefasgrupper skall vara trepoliga. SED JORDFELSBRYTARE SED.1 Strömkännande jordfelsbrytare Utvändiga uttag skall föregås av 3-resp. 1-poliga jordfelsbrytare, 30mA SEE ÖVERSPÄNNINGSAVLEDARE O D SEE.1 Ventilavledare SEE.11 Ventilavledare för lägst 1 kv Levereras och monteras på uppsidan transformatorer inom stationer.

34 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 34 (104) SEF MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER SEF.1 Mätinstrument för elektriska storheter SEF.11 Mätinstrument för ström Instrument skall ha linjär skala. Instrument skall ha kvadratisk form med skal graderad för aktuellt mätområde och minst 90 0 utslagsvinkel. Instrument för infälld montering skall ha måtten 96 x 96 mm. Amperemeter skall vara av kombinerad elektromagnetisk bimetallisk typ, försedd med maximalvisare samt utföras med stötområde av minst 200%, momentan värdesindikering och återställbar ¼ h medelvärdesindikering. SEF.12 Mätinstrument för spänning Skalområde skall vara V. Instrument för infälld montering skall ha måtten 96 x 96 mm. SEF.141 Mätinstrument för aktiv effekt SEF.15 Mätinstrument för effektfaktor SEF.16 Mätinstrument för frekvens Skall vara med visare eller digital. SEG LARM- OCH ÖVERVAKNINGSAPPARATER I EL- ELLER TELESYSTEM Signallampor och lysdioder skall ha kulörer enligt vad som anges i SS-EN

35 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 35 (104) SEG.23 Felsignalcentraler Minst följande larm skall finnas: - Hög temperatur transformator T1 - Utlöst gasvakt transformator T1 - Överlast överström lsp.-brytare T1 - Utlöst ljusbågsvakt - Utlöst hsp.-brytare T1 - Summalarm laddningslikriktare Summalarm från ställverk och transformator i station skall in- och korskopplas i det befintliga 01-nätet. DUC skall levereras inom station för anslutning av larm från utrustningar inom stationerna. Felsignaler skall presenteras på display. Varje larmpunkt skall individuellt kunna anpassas till givarens funktion, momentant eller kvarstående, slutande eller brytande kontakt samt ges valbar tidsfördröjning 1-60sek. SEH VAKTER I EL- ELLER TELESYSTEM SEH.1 Vakter i elkraftsystem SEH.14 Ljusbågsvakter Ljusbågsvaktanläggningar skall utgöras av: Centralutrustningar Sensorer inkl. erforderliga optoledningar mellan sensorer och centralutrustning Ljusbågsvakt skall lösa ut aktuell effektbrytare i HC samt ge summalarm via potentialfri larmutgång..

36 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 36 (104) SJ APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING M M SJB BATTERIER SJB.112 Ventilreglerade batterier Ackumulatorbatterierna skall: vara av underhållsfri typ placeras i separat batteriskåp med erforderliga hyllor, tråg och 2- pol säkringsapparat under eller intill korskopplingsstativ. vara dimensionerade för 5 h drifttid av anslutna utrustningar vara försedd med skydd mot oavsiktlig kortslutning (lock och huvar) Till anbudet skall fogas data över märkström, märkspänning, uppoch urladdningstider etc. Batteridata Batterier skall ha en brukstid på 10 år. SJC TRANSFORMATORER SJC.1 Krafttransformatorer SJC.1111 Oljeisolerade distributionstransformatorer Transformator skall vara av typen oljeisolerad och hermetiska. Transformatorer skall vara utrustade med temperatur och tryckvakter. Därutöver skall transformatorer vara utrustade med kulbultar och ventilavledare på högspänningssidan. Kopplingsbilder för transformatorer framgår av översiktsscheman. Transformator levereras, uppställs i transformatorcell och inkopplas enligt följande:

37 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 37 (104) Station 210e: - 1 st transformator; 800 kva 10,5/ 0,4 kv ± 2x2,5% SJC.41 Strömtransformatorer Strömtransformator skall ha kortslutningsplintar placerade så att den riskfritt kan kortslutas vid arbete med instrumentet. Strömtransformator för reläskydd skall ha erforderlig märkström och överströmstal med hänsyn till reläer och ledningar SJC.8 Diverse transformatorer SJF OMRIKTARE SJF.11 Konstantspänningsreglerande laddningslikriktare I entreprenaden ingår separata konstantspänningslikriktare för laddning av batterier enligt SJB.112. Likriktare skall vara temperaturkompenserad. Likriktare väljs så stor att batterierna är uppladdade från 10 till 80 % efter 12 timmars uppladdningstid. Likriktare skall vara försedd med påbyggd volt- och amperemeter klass 1,5 eller bättre samt inställningsdon för laddningsspänningen. Max rippelström vid anslutet batteri 1A/50 Ah batterikapacitet. Spänningsstabilitet inom belastningsområdet med inspänningsvariation enligt SS och frekvensvariation Hz. Bättre än 0,6%. Transient spänningsavreglering vid lastvariation 5% 10 ms. Psofometrisk störspänning mindre än 2 mv. Strömuttag under hela halvperioder oberoende av belastningsgrad. Cosinus för fasförskjutningsvinkel större än 0,8. Laddningslikriktare skall förses med laddningsautomatik avpassade efter batterierna samt försedd med: - överströmskydd

38 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 38 (104) - skydd som blockerar laddaren vid för hög sekundärspänning (överspänningsskydd) - mätuttag för spänningsmätning - signalkontakt för laddningsavbrott som fördröjes i ca 30 sek. Om omkopplare för snabb- resp. underhållsladdning finns skall automatiken vara så utförd att laddaren efter inkoppling av snabbladdning automatiskt återgår till underhållsladdning efter ca 1 timme - signalkontakt för nätfel, 0-spänning på primärsidan. Utlöst larm skall indikeras individuellt på likriktarnas front. Kvittering av larm- och lamptest skall ske med tryckknapp på likriktarens front. Potentialfri kontakt för utgående summalarm skall finnas. Laddare skyltas. SKB KOPPLINGSUTRUSTNINGAR Apparat skall vara konstruerad så att den har en tillräcklig grad av elektromagnetisk tålighet i den vanliga elektromagnetiska kompabilitetsmiljö, där apparaten är avsedd att fungera. Den skall sålunda tillåta obehindrad användning med beaktande av de störningsnivåer som alstras av apparater vilka uppfyller krav i de harmoniserande Europanormer (EN). Samtliga larm, manöverfunktioner, hjälpkontakter m m skall vara uppkopplade till plint. SKB.2 Inomhusställverk Ställverk skall vara utfört så att det inte ger upphov till högre magnetfält än 0,2 mt mätt på ett avstånd av 2 m. SKB.21 Högspänningsställverk inomhus Högspänningsställverk får vara av kompakttyp Samtliga högspänningsställverk skall vara utförda så att en framtida utbyggnad med ytterligare högspänningsfack är möjlig. Detta innebär att en eventuell framtida komplettering med ytterligare fack skall kunna ske på platsen utan att det befintliga ställverket behöver demonteras. EE redovisar i anbudet hur utbyggnadsmöjligheten är tänkt att lösas.

39 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 39 (104) Ställverk skall vara provade för 350 MVA. Leverans, montage och inkoppling av bland annat följande utrustningar med prestanda enligt följande: Station 210e Fack FH1 (Ink.): 1 st kapsling med: -1 st lastfrånskiljare 12kV; 3-pol.; 630A med manöver från fackfront och förreglad med jordslutaren, hjälpkontakter 1s+1sl -1 st jordslutare, 12kV med manöver från fackfront. -1 st montagesats för anslutning av kabel Fack FH 2 (Utg): 1 st kapsling med: - 1 st lastfrånskiljare 12kV; 3-pol.; 630A med manöver från fackfront och förreglad med jordslutaren, hjälpkontakter 1s+1sl - 1 st jordslutare, 12kV med manöver från fackfront. - 1 st montagesats för anslutning av kabel Fack FH 3 (TransformatorT1): 1 st kapsling med: -1 st lastfrånskiljare med påbyggda säkringar 12kV; 3-pol.; 630A med 2 slutande-2 brytande hjälpkontakter, shuntutlösning 230VAC och med manöver från fackfront. - 1 st jordslutare, 12kV med manöver från fackfront - 1 st montagesats för anslutning av kabel SKB.22 Erforderliga kopplingsplintar Lågspänningsställverk inomhus Ställverken skall förses med borttagbara apparatgrupper ljusbågsvakter.

40 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 40 (104) Ställverket skall vara utfört för TN-S-system med genomgående skyddsledarskena Av översiktsschema/apparatlista framgår inkommande matning, huvudbrytare, mätning och utgående grupper samt märkström på ingående komponenter. Kabelmontering Anslutning av utgående grupper skall ske nedåt. Ställverken skall ha tillräckligt utrymme för anslutning av parallella aluminiumkablar till apparater med märkström 160 A och högre. Jordning och kortslutning Samlingsskenor inklusive skydds- och neutralledare skall kunna kortslutas i en punkt. Elkopplare Elkopplare i ställverk skall vara 4-polig. SKB.4 Lådkapslade kopplingsutrustningar SKB.42 Lådkapslade kopplingsutrustningar för lågspänning SKB.421 Kapslade centraler SKF ELKOPPLARE I KOPPLINGSUTRUSTNING M M Elkopplare skall vara försedd med 1 st slutande och 1 st brytande hjälpkontakter Apparatdata och systemdata framgår av bilaga 3.

41 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 41 (104) SKF.1 Effektbrytare SKF.11 Effektbrytare för lägst 1 kv SKF.12 Effektbrytare för högst 1 kv Effektbrytare skall vara 4-polig. Effektbrytare skall vara försedd med inbyggda överströmsskydd eller jordfelsutlösare. Effektbrytares data framgår av ritning. SKF.121 Isolerkapslade effektbrytare (MCCB) Effektbrytaren skall vara utdragbar. SKF.3 Lastbrytare och lastfrånskiljare SKF.31 Lastbrytare och lastfrånskiljare för lägst 1 kv SKF.32 Lastbrytare och lastfrånskiljare för högst 1 kv Lastbrytare skall placeras före knivsäkring. Lastbrytare som huvudelkopplare skall vara av användningskategori AC 23. SKF.6 Kontaktorer SKF.62 Lågspänningskontaktorer Lågspänningskontaktor skall vara utförd för manöverspänning 230 V för märkdriftström enligt apparatlista med 4 st huvudkontakter med min. 1 st brytande och 1 st slutande hjälpkontakter.

42 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 42 (104) Brytande och slutande hjälpkontakter skall överlappa varandra. Kontaktor skall vara försedd med tillägesspärr. Kontaktor skall vara av instickstyp. Kontaktor skall vara utförd för användningskategori AC3. SKY DIVERSE APPARATER OCH UTRUSTNINGAR FÖR KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER SKY.1 Don för jordning och manövrering För låpspänningsställverk levereras till resp. ställverk passande jordningsdon. SKY.11 Jordningsdon För transformatorer inom resp station levereras jordningsdon av fabr. Elagenturer eller likvärdigt enligt följande: - 1 st jordningstång längd ca 1,5m - 3 st grenstycken för Cu-95 med 3 st faslinor 2,0 m långa och jordningsanslutningslina 2,0 m lång och försedd med vingmutterkabelsko. Linor av högflexibel Cu-litz med transparent PVC-isolering. - 3 st ledarklämmor faslinorna. - 1 st hylsnyckel passande jorduttagets mutter. Nyckeln fästs till linan För lågspänningsfördelningar i stationerna: - 1 st jordningsdon för spänning 500 V, passande ställverkets apparater. Övrigt: Leverans och montage av upphängningsanordningar för ovanstående utrustningar.

43 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 43 (104) SKY.13 Patronmanöverdon SKY.132 Patronmanöverdon för knivsäkringspatroner Till samtliga stationer levereras patronmanöverdon till greppsäkringar. Erforderligt skåp E för förvaring av säkringar inomstationerna levereras.

44 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 44 (104) SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM SLB STRÖMSTÄLLARE M M I ELSYSTEM SLB.1 Installationsströmställare Utanpåliggande installationsströmställare Där ej annat anges gäller: Kapslad strömställare skall ha kvadratisk form och vara polarvit. Fabr. Eljo typ AQUA- STARK eller likvärdig. SLD MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M SLD.3 Manöveromkopplare Manöveromkopplare skall vara av typ Kraus & Naimer typ C10. Manöveromkopplare skall vara försedd med nolläge. Manöveromkopplare i apparatskåp/låda ska utföras för min. 10 A. Manöveromkopplares läge ska väljas så att samtliga har normalt driftläge lika. SLD.7 Nödstoppsdon och nödbrytningsdon SLD.71 Nödstoppsdon Nödstoppsdon skall vara försett med spärranordning som förhindrar oavsiktlig återstart.

45 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 45 (104) SM UTTAG I ELKRAFTSYSTEM SMB ELUTTAG SMB.1 Vägguttag SMB.11 Vägguttag högst 16 A för allmänbruk På planritningarna har uttag angivits med allmän symbol. Flervägsuttag skall dock levereras och monteras i enlighet med föreskrifterna på ritningarna. Utanpåliggande vägguttag Kapslat utförande fabr. Eljo typ AQUA-STARK eller likvärdigt. Vägguttag som ansluts till EBB-AL-ledning eller till ledning i utvändigt förlagt rör skall vara kapslat. SMB.12 Vägguttag för industribruk e d Uttag skall vara av typ CEE- don om ej annat anges på ritning. SN LJUSARMATURER, LJUSKÄLLOR M M Om ej annat anges, skall för samtliga på planritningar angivna ljuspunkter levereras och monteras belysningsarmatur. EE ombesörjer borttransport av tomemballage. MATERIAL- OCH VARUFÖRESKRIFTER Ljusarmaturer skall faskompenseras till cos j 0,8. Lysrörsarmatur skall ha överkopplingsledning för 3-fasledning med area 2,5 mm². Bländskydd av metall skall jordas. Ljusarmatur skall vara certifierad enligt ENEC-systemet.

46 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 46 (104) SNB FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING Armaturspecifikation med fabrikat, typ och effekt är angivet på ritning. SNB.1 Fasta ljusarmaturer för öppen montering SND LJUSARMATURER FÖR UTOMHUSBELYSNING Armaturspecifikation med fabrikat, typ och effekt är angivet på ritning. SNF LJUSARMATURER FÖR NÖDBELYSNING, VÄGLEDANDE MARKERINGAR M M SNF.1 Ljusarmaturer för nödbelysning SNF.3 Handlampor för reserv- och nödbelysning Batteridriven handlampa skall ha laddningsdel för anslutning till 230 V, 50 Hz. Batteri skall efter urladdning kunna fulladdas inom 14 timmar. Lampas brinntid skall efter fulladdning vara minst 3 timmar. Handlampa placeras 0,5 m över golv i aktuellt utrymme. SNT BELYSNINGSMATERIEL SNT.1 Ljuskällor EE tillhandahåller ljuskällor. Ljuskälla sätts i ljusarmatur i samband med uppsättning av armatur. Ljuskällor skall anpassas till ljusarmaturs bestyckning enligt armaturspecifikation.

47 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 47 (104) SNT.12 Lysrör Lysrör skall ha färgtemperatur 3000 grader Kelvin Lysrör skall vara direkttändande. Lysrör skall vara fördunklingsbart där så anges i armaturspecifikation. SNT.122 Fullfärgsrör Fullfärgsrör skall användas där inte annat föreskrivs. SNT.3 Bländskydd och reflektorer Bländskydd skall jordas. SP ELAPPARATER OCH UTRUSTNINGAR FÖR UPPVÄRMNING SPB.18 Diverse elektriska rumsvärmeapparater Specifikation med fabrikat, typ och effekt är angivet på ritning. SR ANORDNINGAR FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION Material skall väljas med hänsyn till korrosionsrisken i den aktuella miljön. SRB.1 Jordelektroder SRB.21 Jordelektrodsledare i systemjordning Parallellt med de bef. högspänningsledningarna finns jordlinor Cu 35 som skall urkopplas i bef. station, skarvas och inkopplas i ny station. SRB.22 Jordelektrodsledare i system med skilda jordningar Enl. ritningar utförs hög- och lågspänningsjordtag vid stationerna.

48 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 48 (104) Inom stationerna förbinds hög- och lågspänningsjordningen mellan jordanslutningsplintarna. SRD.1 Jordledare och potentialutjämningsledare i elkraftsystem SRD.12 Jordledare i ställverks- och transformatorrum Inom stationer framgår jordlinor av bif. planritningar och översiktsscheman. Jordning inom stationerna utförs med min Cu-95 enligt ritningarna. Alla till hög- och lågspänningsställverken hörande järnkonstruktioner och järn som uppbär isolatorer, apparater eller manöverorgan skall vara metalliskt förbundna med ställverkens jordledare. Lågspänningsställverken förses med jorduttag passande till jordnings- och kortslutningsdonet. Transformatorernas högspänningssida förses med kulbultar diam. 25mm som monteras på resp. fas och på sådant sätt att jordningsdonet lätt kan anslutas. SRD.13 Jordanslutningsplintar Inom samtliga stationer levereras och monteras jordanslutningsplintar enl. ritningar. Jordanslutningsplintar för jordtags- och jordledare utförs av hårddragen kopparskena min 40x5 mm som bockas i form av en bygel så att den kommer 50 mm från underlaget. På plint i resp transformatorcell monteras ett jordtag som passar till vingmutterkabelsko. XN DIVERSE UTRUSTNING Till varje station levereras utrustning följande: 1st rullbord typ , Helge Nyberg AB, Tel

49 Y MÄRKNING, PROVNING, DOKUMENTATION M M 49 (104) Y MÄRKNING, PROVNING, DOKUMENTATION M M YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER YTB.1 Märkning av installationer Märkningen skall lämna all nödvändig information för entydig och säker driftorientering. Med märkning avses även varnings-, förbudsoch upplysningsanslag. Märkning skall utföras på i entreprenaden ingående utrustning och ledningar. I ställverken ingående komponenter m m skall vara försedda med entydig och tydlig märkning vilken skall återfinnas på ritningar, scheman och i dokumentationen. YTB.16 Märkning av el- och teleinstallationer Uttagsmärkning av komponenter, apparater och roterande maskiner skall utföras enligt SS-EN Skylttexter skall redovisas för beställaren innan tillverkning sker. Skyltar och märkbrickor Skyltar skall vara utförda av vit flerskiktsplast med svart maskingraverad text, siffror etc. Skylt monteras med skruvfastsättning. Märkning av elutrymmen Varselmärkning utförs enligt Starkströmsföreskrifterna. Anslag nr 5. E uppsätts på dörr till elcentralrum. Skylt H1471, E , Fotografering förbjuden, ljusbågsvakt monteras i ställverksrum.

50 Y MÄRKNING, PROVNING, DOKUMENTATION M M 50 (104) Inv. stationens dörrar: Broschyr: ERA (förvaras i plastpärm) För stationen: E Vid lsp-fördelning: E Utv. stationens dörrar: E (enl. dörrantal) Utv. hsp.-fack: E E Utv. lsp-.fack: E Utv. hsp.-fack: E På bom i trafocell: E Vid lsp.-fördelning: E För station: E YTB.161 Märkning av el- och telekanalisationsinstallationer YTB.163 Märkning av elkraftsinstallationer Huvudledning, centralutrustning och mätanordning skall, i tillämpliga delar, märkas enligt typritningar i bilaga 3. YTB.1631 Märkning av centralutrustningar i elkraftsinstallationer Märkning av apparater i kopplingsutrustning Termiskt skydd skall märkas med inställt värde. Hållare för smältpatron skall märkas med smältpatrons märkström. Effektbrytare skall märkas brytares inställningsområde. Elkopplare skall märkas med AC-klass och strömvärde. Apparater skall märkas med postbeteckning. YTB Märkning av ställverk, instrumentskåp o d Märkning avseende ställverks uppgift i anläggningen skall utföras. Denna märkning skall kompletteras med symbolschema. Symbolschema skall sättas upp på ställverkets front.
