Utbyggnad av Lievägen Backasand Ödeshögs kommun. Belysning UTFÖRANDEENTREPRENAD. Färdigställande av påbörjad entreprenad. Förfrågningsunderlag

Transkript

1 Sidantal 1+13 Utbyggnad av Lievägen Backasand Ödeshögs kommun Färdigställande av påbörjad entreprenad Belysning UTFÖRANDEENTREPRENAD Mängdbeskrivning EL Förfrågningsunderlag Jönköping WSP Samhällsbyggnad Östra Storgatan JÖNKÖPING tel Uppdragsnr: Upprättad av: Mikael Gunnarsson Uppdragsansvarig: Reino Erixon REV ÄNDRINGEN AVSER DATUM SIGN Dokumentidentifikation L:\5320\ \3_Dokument\37_Beskrivningar\Försättssida till 1E doc

2 Denna mängdbeskrivning är upprättad enligt EL AMA 09. Mätregler enligt MER Anläggning 2007 om inte annat anges. Anbudsgivare skall i kolumnerna a-pris och kostnad föra in uppgifterna. I a-pris skall exkludera mervärdesskatt men omfatta alla med arbetet förbundna kostnader för i kontraktshandlingarnas mening färdig enhet. Endast mängder markerade med R är reglerbara. Mängder markerade med OR är oreglerbara. Oreglerbara mängder OR har framtagits till ledning för entreprenören. Slutsumman i prissatt mängdbeskrivningen skall överensstämma med anbudssumman. Reglerbar mängd R Oreglerbar mängd OR Endast kostnad skall anges Kostnaden skall inkalkyleras i annat konto Endast à-pris anges R - Bilagor Bilaga 1 Armaturförteckning, 1 blad 6 EL- OCH TELESYSTEM Denna beskrivning ansluter till EL AMA 09. För entreprenaden gäller även separat redovisad AF-del. GRÄNSDRAGNING MOT ANNAN ANLÄGGNINGSDEL Elentreprenaden (EE) utgör del av generalentreprenad. Ansvarig för samordning av Elentreprenaden mot övriga entreprenader är generalentreprenör. Dokumentidentifikation sida 1

3 Elentreprenör anges fortsättningsvis som EE, generalentreprenör som GE. Av mängdbeskrivning med bilagor samt ritningar framgår omfattning av EE. I denna anläggningsdel ingår materielleveranser och arbeten i och ovan mark. Samtliga arbeten skall utföras fullt färdiga och funktionella om ej annat anges. Schaktning för arbeten i mark utföres av annan entreprenör, ingår ej i EE:s åtaganden. Samtliga rör i och ovan mark skall förses med dragtråd genom EE:s försorg. Förläggning av kablage samt rör i mark är enligt ELSÄK-FS 2008:1-2 elektriskt arbete och skall utföras av elektriskt kunnig personal. SÄRSKILDA SAMORDNINGSKRAV För att samordning på arbetsplats skall kunna ske i god tid före arbetenas påbörjande skall entreprenören i anslutning till byggmöte tillsammans med den för samordningen ansvarige, detaljstudera kritiska passager och utrymmen med ritningar och beskrivningar som grund. Samordning med kommunens eldriftsansvariga ska göras innan elarbeterna påbörjas, kopplingstillstånd enligt ESA ska erhållas. Kontaktperson: Nils-Johan Hjertz - Vattenfall Tel HÄNVISNING Med uttrycket Starkströmsföreskrifterna avses Statens Energiverks författningssamling ELSÄK-FS 2008:1-2. EBR-Konstruktionsstandard KJ41:09 för kabelförläggning max 145kV. ALLMÄNT Dokumentidentifikation sida 2

4 Denna beskrivning omfattar elanläggningar för gatuutbyggnad vid Backasand industriområde. Anläggningsägare är Ödeshögs kommun. Angivna fabrikat avser krav på funktion och kvalitet. Utbyte av fabrikat får endast ske efter godkännande av beställaren. ELFÖRSÖRJNING Elleverans Nätägare är Vattenfall Tel Vägbelysningsanläggning skall utföras som TN-C (4-ledarsystem). Kontaktperson vad gäller drift och underhåll för Ödeshögs kommuns belysningsanläggningar är: Urban Runesson, telefon , MILJÖBETINGELSER I anläggningen förekommer utrymmen, som på grund av miljöbetingelser, erfordrar särskild installation och hänsyn vid arbeten Elinstallationer utomhus Anpassning för EMC För EMC gäller SS MILJÖVARUDEKLARATION Miljövarudeklaration skall upprättas för elmateriel som installeras enligt byggbranschens kretsloppsdeklarations rekommendationer LEDNINGSSYSTEM Ledningsnät 400V Dokumentidentifikation sida 3

5 Kablar förlägges i kabelgravar enligt EBR KJ 41:09, se ritningar. Kabelförläggning ingående i EE skall samordnas med övriga entreprenörer och schakter. EGENKONTROLL Egenkontroll-kvalitetssäkring utföres under montagetiden enligt överenskommelse mellan entreprenören och beställaren samt enligt av parterna uppgjord lista Exempel på listning: 1. Kabelgrav utförd enligt EBR kabelförläggning max 145kV 2. Kabelkontroll: Kabel ej skadad, isolationsprovning 3. Kabel i mark: Kabelmarkering, kabelskydd, skyddsfyllning, tilläggsfyllning, korsning av kabel etc. 4. Fundament för stolpe och mast: rätt typ, rätt placerad, i lod etc. 5. Stolpe: tillverkningsfel, transportskador, etc.kontroll av galvning, korr.skydd etc. 6. Stolp- och armriktning efter resning, lutning 7. Stolparmatur rätt riktad. 8. Kontroll av skyddsjordningar 9. Märkning av stolpar och kablar 10. Driftprovning m.m. 63 ELKRAFTSYSTEM 63.BCB Lågspänningsnät för växelström högst 1000V Förläggningssätt skall utföras enligt EBR-Konstruktionsstandard KJ41:09 för kabelförläggning max 145kV. 63.F Belysningssystem och ljussystem Dokumentidentifikation sida 4

6 ALLMÄNT Entreprenören levererar, monterar och inkopplar ljusarmaturer och ljuskällor enligt armaturförteckning. SYSTEM OCH FUNKTIONER I entreprenaden ingår en komplett belysningsinstallation samt i drifttagning och provning till en fullt driftklar anläggning. STYRNING OCH ÖVERVAKNING Belysning ska styras via befintlig styrning. MATERIAL- OCH VARUFÖRESKRIFTER Armaturtyper framgår av särskild armaturförteckning. 63.FC B BB BBD.6 BC Belysningssystem vid väg e d ALLMÄNT I EE ingår leverans av fundament. Montering, demontering, riktning, återfyllning, fundament etc. utförs av annan entreprenör. FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING RÖJNING M M FÖRARBETEN Inmätningar av el- och teleinstallationer Befintliga kablar mellan belysningsstolpar som är redovisade på planritningar är ej inmätta, före demontering av kablar ska inmätning av alla kablar ske HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M.M. Dokumentidentifikation sida 5

7 BCB.715 Tillfällig vägbelysning Befintliga belysningsanläggningar utanför arbetsområdet skall vid mörker vara i drift under byggtiden. S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM SB SBB.13 SBC ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M Fundament till stolpe e d för för ljusarmaturer EE levererar fundament, ME monterar fundament enligt mängdbeskrivning mark. Fundament monteras enligt fabrikantens sättningsmall och anvisningar. Fundament får ej utan särskilda åtgärder grundläggas närmare än 0.5m från vattenrör, avloppsrör eller ledningar. Vid mindre avstånd skall grundläggning godkännas av ledningsägaren och beställaren i varje särskilt fall. Vid sättning av fundament gäller följande toleranser såväl i plan som i profilläge: ± 50cm i vägens längdriktning ± 5cm i vägens tvärriktning ± 5cm i höjdled Lutning ± 5mm per m. Fundament för stolpe invid väg placeras så att att inte någon del av fundamentet blir belägen högre än 10 cm över färdig yta. Specifikation se armaturförteckning DY1 R st 7 STOLPAR M M Dokumentidentifikation sida 6

8 SBC.21 Stolpar och master för vägbelysning e d Skyddsjordning skall utföras med Mk 10mm². Belysningsstolpe skall placeras så att arbete med kabelanslutning till stolpinsats kan göras så att person som utför inkoppling ser mötande trafik. Specifikation se armaturförteckning DY1 R st 7 SBC.4 SBC.43 SBN Stolparmar, armaturkronor m m till belysningsstolpe e d Stolpinsatser Varje armatur för vägbelysning skall avsäkras i gruppcentral. Varje armatur skall anslutas till separat säkringssockel Gruppcentral skall vara försedd med lucka med låsanordning som manövreras med nyckel av insextyp. Stolplucka skall vara placerad på stolpens baksida sett i trafikriktningen. Gruppcentral skall vara för DII säkring och avsedd för 4-ledarsystem och av typ som medlevereras stolpen, överkoppling av matning skall ske i stolpcentral. Specifikation se armaturförteckning DY1 R st 7 KABELSKYDD OCH KABELMARKERINGAR Kabelmarkeringsskylt skall sättas upp vid brytpunkter och rörgenomgångar i väg och för övrigt där läge av rör eller jordkabel inte är uppenbart. Halogenfria kabelskyddsrör skall användas. Dokumentidentifikation sida 7

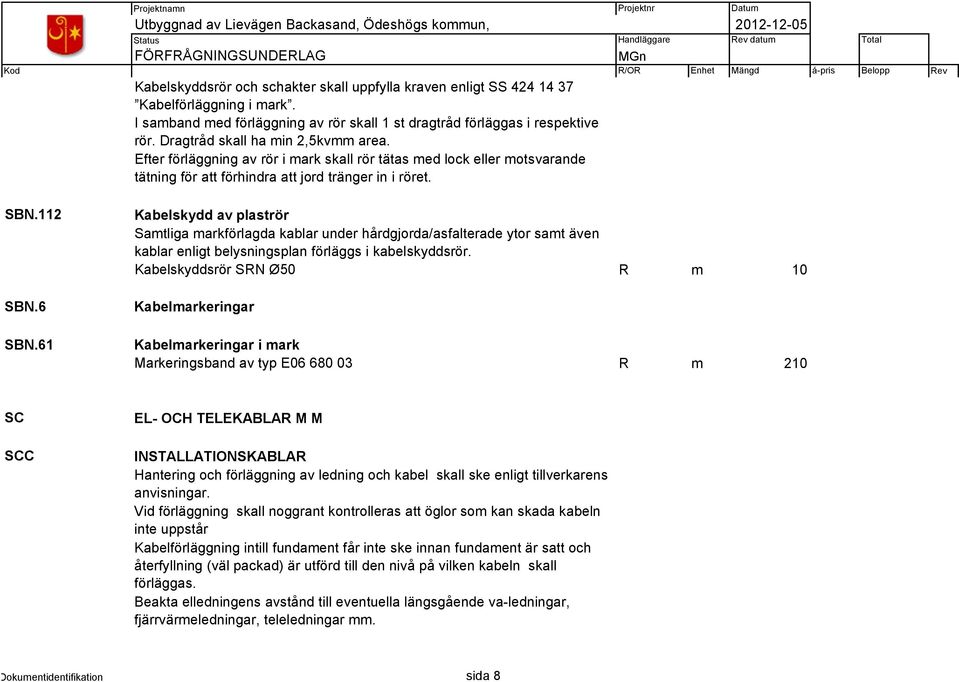

9 Kabelskyddsrör och schakter skall uppfylla kraven enligt SS Kabelförläggning i mark. I samband med förläggning av rör skall 1 st dragtråd förläggas i respektive rör. Dragtråd skall ha min 2,5kvmm area. Efter förläggning av rör i mark skall rör tätas med lock eller motsvarande tätning för att förhindra att jord tränger in i röret. SBN.112 SBN.6 SBN.61 Kabelskydd av plaströr Samtliga markförlagda kablar under hårdgjorda/asfalterade ytor samt även kablar enligt belysningsplan förläggs i kabelskyddsrör. Kabelskyddsrör SRN Ø50 R m 10 Kabelmarkeringar Kabelmarkeringar i mark Markeringsband av typ E R m 210 SC SCC EL- OCH TELEKABLAR M M INSTALLATIONSKABLAR Hantering och förläggning av ledning och kabel skall ske enligt tillverkarens anvisningar. Vid förläggning skall noggrant kontrolleras att öglor som kan skada kabeln inte uppstår Kabelförläggning intill fundament får inte ske innan fundament är satt och återfyllning (väl packad) är utförd till den nivå på vilken kabeln skall förläggas. Beakta elledningens avstånd till eventuella längsgående va-ledningar, fjärrvärmeledningar, teleledningar mm. Dokumentidentifikation sida 8

10 Vid förläggning får tillåtna dragkrafter inte överskridas. SCC.7 Kablar i mark och under vatten Kabel skall förläggas enligt EBR KJ 41:09 Kabelförläggning max 145kV. SCC.71 SCC.72 SCC.822 Kablar på kabelbädd i mark Vid fundament för belysningsstolpe skall kabel förläggas med 0,5 meter extra längd i mark om ej förläggning sker i kabelskyddsrör Kraftkabel typ SE-N1XE-U 4G10/gul R m 240 Kablar i kabelskyddsrör i mark Kabelskyddsrör för kabel i mark skall utgöras av kabelförläggningsrör typ SRN med slät insida. Galvaniserad dragtråd skall läggas i rör. Förläggning av plaströr utförs enligt fabrikantens anvisningar. Kraftkabel typ SE-N1XE-U 4G10/gul R m 10 Kablar i eller på belysningsstolpe e d Invändig ledning får inte skarvas. Ledning mellan armatur och säkring ska ha extra längd om 0,5m för att underlätta armaturbyte. Specifikation av kabel internt mellan armatur och stolpinsats se armaturförteckning Kraftkabel typ FKK 3G1,5 R m 60 SE SEC RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM SÄKRINGAR OCH DVÄRGBRYTARE Dokumentidentifikation sida 9

11 SEC.22 Proppsäkringar Proppsäkringar för allmänbruk skall uppfylla fordringarna i SS Säkringar i stolpcentraler skall vara 6 A SN SND SND.1 LJUSARMATURER, LJUSKÄLLOR M M LJUSARMATURER FÖR UTOMHUSBELYSNING Ljusarmaturer för vägtrafikbelysning Armatur skall monteras enligt tillverkarens anvisningar. Typ av armaturer framgår av armaturförteckning. DY1 R st 7 Y YTB YTB.1632 YTB MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning av ledningssystem i elkraftsinstallationer Märkning av huvudledningar Blank (tvinnad koncentrisk) ledare som inte utgör skydds- eller PEN-ledare skall i ledningens anslutningspunkter förses med påträdd genomsiktlig plastslang. Blank skyddsledare skall i ledningens anslutningspunkter förses med påträdd grön/gul plastslang. Dokumentidentifikation sida 10

12 Blank ledare som utgör PEN-ledare skall i ledningens anslutningspunkter förses med påträdd grön/gul plastslang med ljusblå tilläggsmärkning. R st 14 Kabeländar märkes med bokstaven I för ingående kabel och U för utgående kabel. R st 14 Märkning utförs med varaktig skylt av plast med texhöjd 10mm. Skylten fastsätts i kabel med bandklämma. YTB.2 YTB.26 YTC YTC.16 Skyltning för installationer Skyltning för el- och teleinstallationer PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Kontroll av el- och telesystem YTC.163 Kontroll av elkraftsystem Samtlig belysning skall lysa vid överlåtande av anläggning. Protokoll Till besiktningsmannen skall vid slutbesiktningen överlämnas, ifyllda egenkontrollplaner, kopia av protokoll över funktionsprov, utlösningsprov och isolationsmätning samt intyg över utförd kontroll av skyddsjordning Provningar skall utföras enligt anvisningar i SS YU YUB.63 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Anmälningshandlingar och ansökningshandlingar för elkraftsinstallationer Dokumentidentifikation sida 11
