1 RAMBESKRIVNING - EL Denna beskrivning ansluter till AMA 09 Totalt antal sidor inkl. denna sida: 17 st Luleå LULEÅ Upprättad av NP:s uppdragsnr

2 2 (18) Innehållsförteckning Sid 0 ALLMÄNNA FÖRESKRIFTER 3 6 EL- OCH TELESYSTEM 5 63.H ELVÄRMESYSTEM 9 63.J MOTORDRIFTSYSTEM 9 64 TELESYSTEM CBB BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM 11 8 STYR- OCH ÖVERVAKNINGSSYSTEM 13 BE RIVNING, DEMONTERING 13 Y MÄRKNING, PROVNING, DOKUMENTATION M M 14 YTB MÄRKNING AV INSTALLATIONER 14 YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM 15 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER 16 YUH DRIFTINSKTRUKTIONER FÖR INSTALLATIONER 17 YUP INFORMATIONS TILL DRIFT- OCH UNDERHÅLLSPERSONAL 18 YUQ KONTROLLPLANER FÖR INSTALLATIONER 18 T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

3 3 (18) 0 ALLMÄNNA FÖRESKRIFTER 0.1 Arbetet skall bedrivas som totalentreprenad, elanläggning. Denna beskrivning är upprättad som kravspecifikation. 0.2 Det är två olika huskroppar som skall renoveras, i rumsbeskrivning benämnd Hus A & Hus B: Hus A: Ligger på Lulsundsgatan 18 med 9 st lägenheter, här skall alla lägenheter totalrenoveras. Huset byggdes i början av 50-talet. Inga tidigare renoveringar är gjorda i detta hus. Hus B: Den andra huskroppen med 63 lägenheter ligger på adresserna Hermelinsgatan 29 A, B, 31 samt Lulsundsgatan 20 och 20 B huset byggdes i slutet på 50 talet. Elentreprenaden omfattar i huvudsak elinstallationer för rotrenovering av dessa lägenheter inom Kv Vargen 4, Hermelingsgatan 29A, B och 31, samt Lulsundsgatan 20, 20B och 18, samt viss ombyggnad enligt ritningar. Servis, huvudcentraler och mätarblock skall även utbytas. Hermelinsgatan 29A,B - 31, Lulsundsgatan 18, 20, 20B förbereds för senare påbyggnad av fler våningsplan. 0.3 I totalentreprenaden skall ingå fullständiga installationer med funktionsansvar för kraft, belysning, installationer för bygg och VVSanläggningar samt teletekniska anläggningar enligt beskrivning i fullt driftfärdigt skick. 0.4 Installationerna skall uppfylla de krav som anges i följande programbeskrivning, administrativa föreskrifter för objektet samt gällande lagar, förordningar och rekommendationer, vilka anges i följande publikationer: - Elektriska Säkerhetsföreskrifterna ELSÄK-FS - SS Boverkets Byggregler - Tillämplig Svensk Standard - El AMA 09 T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

4 4 (18) - Ljuskulturs "Ljus&Rum. De råd och anvisningar som för till angivna publikationer skall även beaktas. Senaste utgåva skall gälla. 0.5 Utrymmen Samordning skall ske mellan kraft- och teletekniska anläggningar i de fall utrustningar placeras inom samma utrymme. 0.6 El och teleförsörjning Befintliga teleoch optoserviser nyttjas. Kontrollberäkning skall utföras för inkommande elserviser med hänsyn till framtida tillkommande lägenheter. 0.7 Övrigt Energisnåla alternativ skall väljas där så är möjligt. Där så anges, skall förberedelse med plats och dimensionering utföras för ca 56 st tillkommande lägenheter á 45 kvm. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

5 5 (18) 6 EL- OCH TELESYSTEM Installationerna utformas så att skötselkrävande komponenter skall vara åtkomliga, och utbytbara. Service skall lätt kunna utföras. Nyinstallation utförs med halogenfria material. 61 EL- OCH TELEKANALISATIONSSYSTEM Befintlig rörkanalisation nyttjas inom lägenheter, trapphus m m där så är möjligt. 63 ELKRAFTSYSTEM 63.1 Ledningsnät Samtligt ledningsnät inom lägenheter inklusive stigarledningar utbytes. Samtligt ledningsnät inom trapphus, samt huvudledningar utbytes. Stigarledningar från nyplacering av mätarblock inom Lulsundsgatan 20, 20B utförs med ledning typ EXQJ i lackad aluminiumkanal i trapphus. FQ-ledningar och teletekniska ledningar i infällda rör. EXQJ, EQLQ och teleledningar för infälld installation samt på ledningsstegar och ovan undertak Centraler Lägenhetscentraler inom Hermelinsgatan 29A, B, Lulsundsgatan 20, 20B kan behållas och nyttjas. Kompletteras för nya grupper. (Är försedda med jordfelsbrytare) I övrigt utbytes samtliga centraler och mätarblock. Ny placering av mätarblock utförs för Lulsundsgatan 20 och 20B p.g.a framtida hiss. Mätarblock förbereds med plats för framtida tillkommande lägenheter. För framtida hiss utförs 3-fas grupp i reserv, samt i övrigt 10% reservgrupper. Nya lägenhetscentraler utförs inom Lulsundsgatan18, skall vara utförda som dvärgbrytarcentraler i plåt med huv och jordfelsbrytare. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

6 6 (18) Samtliga lägenhetscentraler, både nya och befintliga, förses med energimätar typ ABB Odin ellermotsvarande, med placering invid eller i elcentral. Nya serviscentraler utförs för respektive fastighet. Serviscentralrum utförs med en abonnemangsmätare för totalmätning. Undermätare utförs samlat i mätarblock för samtliga lägenheter, för ventilation och UC, samt fastigheten i övrigt. Beträffande undermätning se även kap 8. Undermätare tillhandahålls men monteras och inkopplas av EE. Mätare placeras på mätarblock Kraftinstallationer Samtliga befintliga uttag inom lägenheter och trapphus utbytes. Utförs dubbla med skyddsjord. Uttag för fläktkåpa ovan spis utförs, samt uttag för tvättmaskin och torktumlare, ca 700 mm från hörn (ej mot dusch). Ska uppfylla kraven för placering av uttag i badrum. Uttag för Tvm/TT gäller 2-4 rums lägenheter. Uttag utförs på separat grupp för TT respektive Tvm. Se även 63.J. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

7 7 (18) 63.F Belysningssystem och ljussystem Belysningsanläggning utförs enligt SS Ljuskultur samt, enligt nedan. Generellt skall samtlig befintlig installation inom lägenheter och trapphus utbytas, samt övriga utrymmen som berörs av ombyggnad. Installation utförs jordad och med jordfelsbrytare för samtliga uttag. Helt ny jordad installation utförs lika befintlig med tillägg enligt nedan. Samtliga lägenheter utföres med 5-ledar system. Samtliga uttag, strömställare etc utbytes. Uttag, samtliga dubbla jordade förutom för platsbunda apparater. Wc/bad förses med uttag i kombination med strömställare. Kyl, frys förses med separat personskyddsbrytare. Samtliga sovrum, vardagsrum förses med enkelt uttag i kombination med strömställare, samt ytterligare ett dubbelt utanpåliggande uttag placerat ca 3m från befintligt uttag, i samråd med B. I hall utförs en strömställare med kombination med enkelt uttag. Balkonger behålls befintlig installation. Beställaren tillhandahåller belysningsarmaturer enligt armatur layout som tillhandahålls senare. Gäller trapphus och lägenheter. Entreprenören tar emot, tar in och ansvarar för av Galären levererat material. Samtligt montage och inkoppling, samt styrutrustningar ingår i entreprenaden. Styrningar Trapphus Styrning via inbyggda rörelsedetektorer %, samt efter viss tid 0 % vid entré alltid min 10 %. Korridordel in mot lägenheter, styrning via inbyggda rörelsedetektorer i armaturer % eventuellt med master/slav kopplingar. Utvändig belysning Styrning över ljusrelä och omkopplare. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

8 8 (18) Övrigt Styrning konventionellt över strömställare. Nödbelysning, utrymningsskyltar Utförs med efterlysande skyltar i annan entreprenad. Strömställare, tryckknappar Strömställare utföres med vit täckram och stor vippa. Flera strömställare bredvid varandra placeras i kombinationsram. Lysrör Armaturer levereras komplett med varmvita (3000k) lysrör, monteras av EE. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

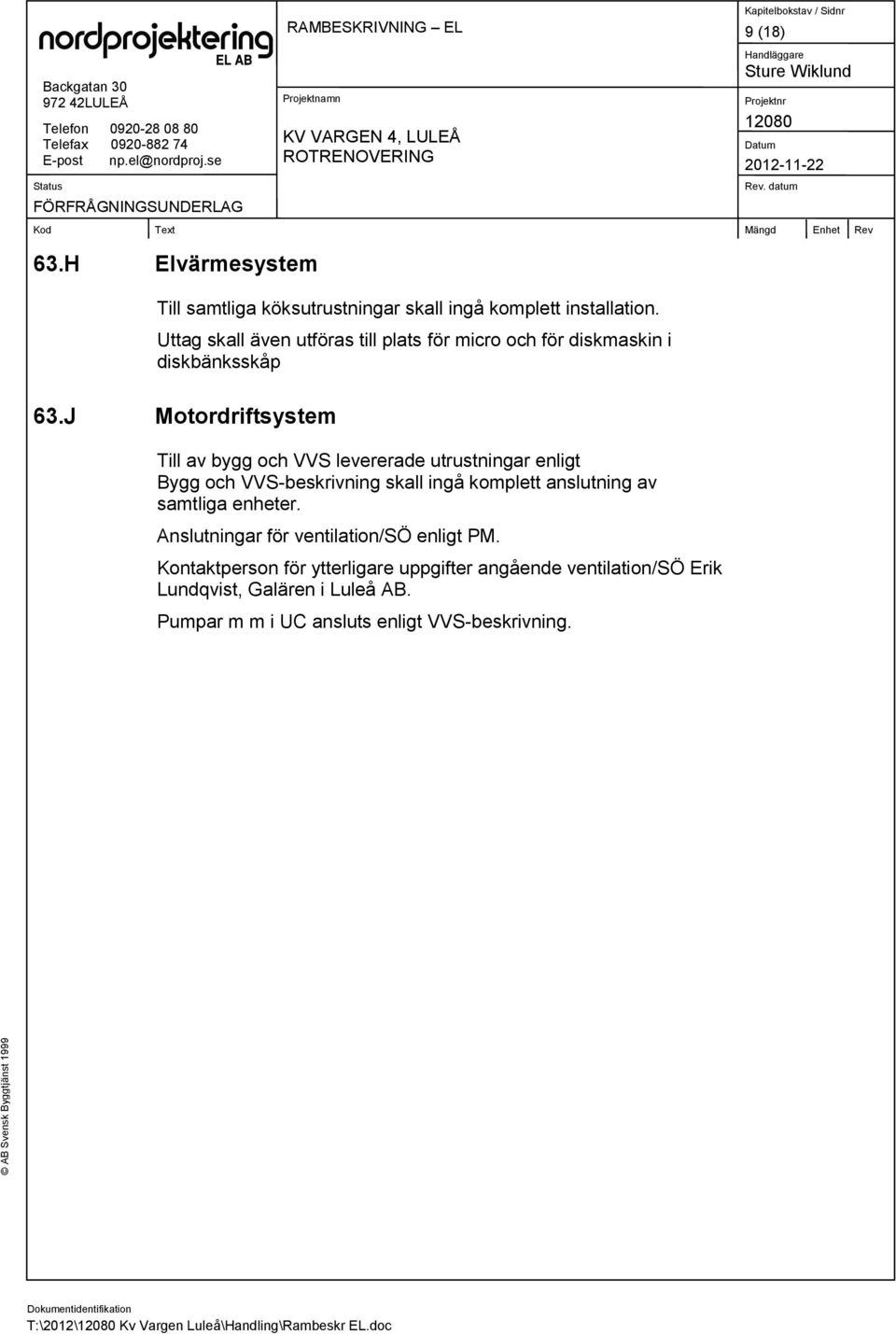

9 9 (18) 63.H Elvärmesystem Till samtliga köksutrustningar skall ingå komplett installation. Uttag skall även utföras till plats för micro och för diskmaskin i diskbänksskåp 63.J Motordriftsystem Till av bygg och VVS levererade utrustningar enligt Bygg och VVS-beskrivning skall ingå komplett anslutning av samtliga enheter. Anslutningar för ventilation/sö enligt PM. Kontaktperson för ytterligare uppgifter angående ventilation/sö Erik Lundqvist, Galären i Luleå AB. Pumpar m m i UC ansluts enligt VVS-beskrivning. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

10 10 (18) 64 TELESYSTEM 64.BCD Flerfunktionsnät för telekommunikationssystem Inom byggnaderna skall installeras ett flerfunktionsnät för TV, telefoni och data för samtliga lägenheter. Aktiv utrustning tillhandahålls av beställare. I entreprenaden ingår all övrig material, samt uppkoppling och terminering av samtliga ledningar på korskopplingspanel. Huvudledningsnät Befintligt datanät till lägenheterna nyttjas och inkopplas till mediecentral. Skarvning av ledning kan ske med skarvbox typ ELKO Kat 5E+6 TS. (Typ 2074). Lägenheter I lägenheter monteras mediacentral invid elcentral. Centralen skall vara i lackerad plåt lika elcentral. Skåpet skall vara utfört med erf. utrustning för mottagning och distribution av telefoni, data och TV/radiosignaler. Centraltyp skall vara komplett med 2 st uttag 230V för aktiv utrustning samt medge plats för LUNET mediekonverter (lägenhetsduc), samt ca 15x 15 cm annan utrustning. Samtliga datakablar skall vara uppkopplade på patchpanel. I anbud ska offererat system redovisas med utrymmesbehov, produktblad och systembeskrivning. Kopplingskablage skall levereras med skåp. PDS 4x2x0,55 kat.6 inkopplas på patchpanel och lägenhetsduc. Konverter (Duc) placeras i mediacentral och tillhandahålls av beställaren. Från respektive mediacentral i lägenheter skall förläggas och uppkopplas ett stjärnnät till uttag för distribution av telefoni, TV och data. Uttag i lägenhet skall ha anslutning av nätverkskabel neråt för att skydda för stötar. Spridningsnät enligt standard för kat 6 och SS-EN klass E. Mätning utförs enligt SS-EN T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

11 11 (18) Ledningar skall vara PDS 4x2x0,55 UTP kat.6. Från mediacentral förläggs kabel till följande uttag: - 2 st RJ-45 uttag i 2 rums lägenheter, (1 st. dubbelt i vardagsrum och 1 st. enkelt i sovrum.) - 3 st RJ-45 uttag i 3 rums lägenheter, (1 st. dubbelt i vardagsrum och 1 st. enkelt i varje sovrum.) Starkströmsuttag skall vara placerat invid datauttag. Övrigt Synlig ledningsdragning utförs i vit telelist. Datauttag märks med löpnummer för respektive lägenhet. 64.CBB Branddetekterings- och brandlarmsystem Befintlig demonteras och återmonteras. 64.CCB Entré- och passerkontrollsystem Befintliga kodlås behålls. 64.EBB Allmänt tillgängliga telefonsystem i fastighet Befintliga system behålls. 64.ECC/2 Bildöverföringssystem kabel-tv-system Ny egen centralantennanläggning skall utföras för TV1,TV2 och TV4, med erforderlig utrustning och antenn på tak. Inkoppling utförs till befintligt koaxialnät. (bef. ComHem signal bortkopplas.) Befintligt system kompletteras i lägenheter som ombyggs. Nya sovrum förses med uttag. Antennsystemet utförs för signalnivå på upp till 850 MHz. Provning av uttag av CANT auktoriserad tekniker utförs och protokollförs. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

12 12 (18) 64.EDB Datasystem Befintliga system behålls, kompletteras, se 64.BCD. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

13 13 (18) 66.G System för potentialutjämning För nya badrum utförs särskild skyddsutjämning. 8 STYR- OCH ÖVERVAKNINGSSYSTEM I elentreprenaden ingår installation till av VVS levererade styrutrustningar, enligt Bygg och VVS-beskrivning. Inom apparatrum/fläktrum ingår installation i SÖ-E. BE RIVNING, DEMONTERING Komplett rivning av befintliga installationer skall utföras inom samtliga lägenheter och trapphus som omfattas av entreprenaden. Ledningar som berör andra delar av byggnaden skall återställas till befintlig funktion. Befintliga relationsritningar saknas, varför ett besök på entreprenadområdet skall ingå för slutlig bedömning av rivningsarbetenas omfattning. Rivet material källsorteras enligt Luleå Kommun s anvisningar. Eventuella deponiavgifter skall ingå. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

14 14 (18) Y MÄRKNING, PROVNING, DOKUMENTATION M M YTB MÄRKNING AV INSTALLATIONER Märkning och teknisk dokumentation (ritningar och scheman) skall överensstämma. Utöver tillverkarens märkning utförs märkningen på ett enhetligt sätt. Huvudledningsschema upprättas. Centraler För centraler upprättas gruppförteckning. Schema och förteckning skall vara ljusbeständiga och skyddas av plastskiva, plastfodral eller dyl samt fastsätts på betryggande sätt. Gruppnummer på förteckning skall överensstämma med gruppnummer på central. På gruppförteckning anges smältpatrons eller dvärbrytarens märkström. Scheman eller förteckning sätts upp på insida dörr eller lucka i de fall central är inbyggd i skåp eller infälld i nisch. Skyltar Förteckning över skyltar upprättas i samråd med beställaren. Skylt sätts upp innan anläggningen tas i drift. Skylt skall vara utförd i plast med svart text på vit botten och med minst 3 mm texthöjd. Skyltar skall vara graverade. Skylt placeras så att tvekan inte kan uppstå om vad den tillhör och så att den lätt kan läsas under drift. Skyltar skall fastsättas med skruv eller nit och fästas på respektive apparat om plats finns, i annat fall omedelbart intill avsedd apparat. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

15 15 (18) YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Före slutbesiktning utföres provning och injustering av de olika anläggningsdelarna. Förekommande protokoll skall överlämnas till beställaren i 2 ex senast vid slutbesiktningen. Provning Elentreprenören utför följande provningar och mätningar: - Kontroll av skyddsjordning - Utlösningsprov av automatsäkringar - Funktionsprov avseende jordfelsbrytare Isolationsmotståndet för ledning med systemspänning under 60 V får inte understiga 100 M ohm med minst 100 V isolationsprovare. Entreprenören ansvarar dock för att installationerna uppfyller ställda krav på isolationsmotstånd. Injustering Elentreprenören utför i god tid före slutbesiktning, injustering av anläggningens utrustningar och komponenter, för att avsedd funktion skall erhållas. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

16 16 (18) YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER I handling som utarbetats av entreprenören använda symboler, beteckningar, definitioner, scheman o dyl enligt Svensk Standard. Handling som utarbetats av entreprenören skrivs på Svenska. Bygghandlingar el, tele Innan och under entreprenaden skall följande handlingar upprättas av entreprenören. Ritningar upprättas för de lar som berörs av ombyggnad. Se även administrativa föreskrifter. - Arbetsritningar utförda i AutoCad. - Arbets- och materielbeskrivning samt funktionsbeskrivning. Granskningshandlingar Före arbetenas påbörjande skall 2 omg av ovanstående Bygghandlingar tillställas beställaren. Relationshandlingar el, tele Elentreprenören tillhandahåller relationsritningar. Levereras: 2 omg A1 1 omg A3 i papperskopior, samt digitalt på CD-skiva, väl uppmärkt med CAD-system version och objekt. Kvalitetsdokument Följande dokument överlämnas vid slutbesiktning. - Egenkontroll för kvalité och miljödokument. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

17 17 (18) YUH DRIFTINSKTRUKTIONER FÖR INSTALLATIONER Entreprenören skall vid slutbesiktningen leverera 2 omg av erforderliga underlag insatta i pärmar, för att beställaren skall kunna upprätta drift- och skötselinstruktioner, samt digitalt på 1 omg CD-skiva. Underlagen placeras i DU-pärmar för objektet och skall omfatta: A. Fabrikantens anvisningar om skötsel och tillsyn av Samtliga i entreprenaden ingående apparater och utrustningar. B. Beskrivning inklusive funktionsscheman över anläggningarnas verkningssätt. C. Förteckning över samtliga i elanläggningen ingående apparater, armaturer, centralutrustningar mm med angivande av fabrikat, typ, placering, reservdelar och typnummer och data, samt var dessa skall anskaffas. D. Datablad och broschyrer för samtliga i elanläggningen ingående apparater och centralutrustningar. T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc

18 18 (18) YUP INFORMATIONS TILL DRIFT- OCH UNDERHÅLLSPERSONAL Entreprenören informerar beställarens drift- och underhållspersonal om funktionssätt samt drift- och underhåll av i entreprenaden ingående utrustning. YUQ KONTROLLPLANER FÖR INSTALLATIONER Kontrollplan upprättas av entreprenören. Nordprojektering EL AB T:\2012\ Kv Vargen Luleå\Handling\Rambeskr EL.doc
