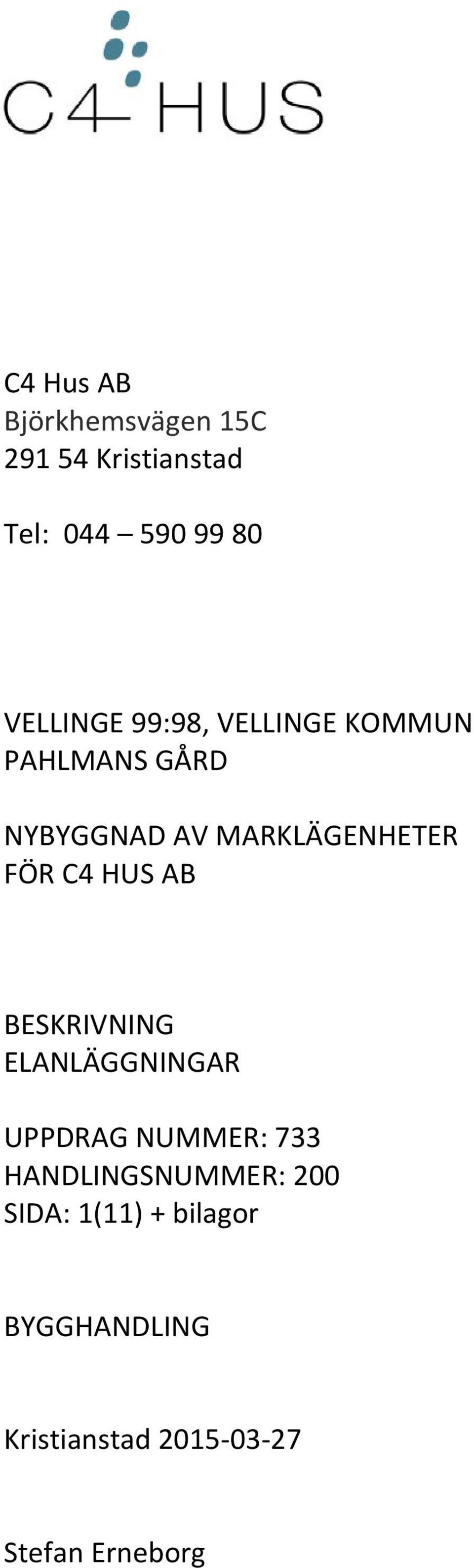

1 C4 Hus AB Björkhemsvägen 15C Kristianstad Tel: VELLINGE 99:98, VELLINGE KOMMUN PAHLMANS GÅRD NYBYGGNAD AV MARKLÄGENHETER FÖR C4 HUS AB BESKRIVNING ELANLÄGGNINGAR UPPDRAG NUMMER: 733 HANDLINGSNUMMER: 200 SIDA: 1(11) + bilagor Kristianstad Stefan Erneborg

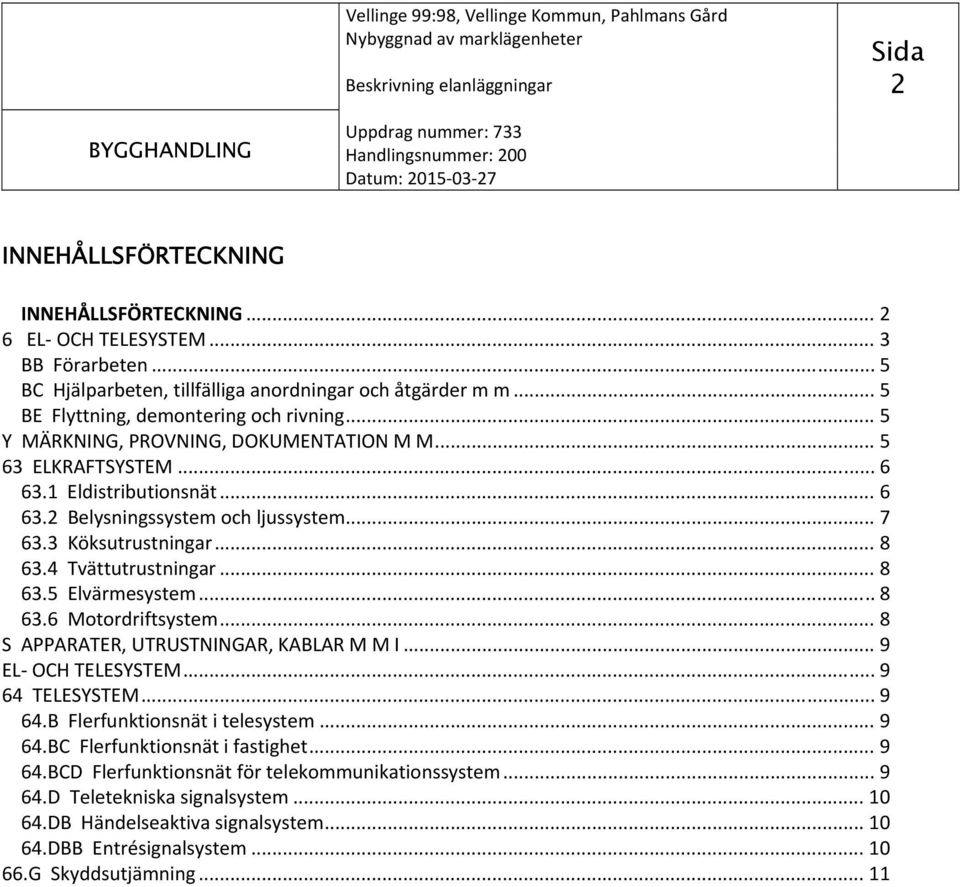

2 2 INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING EL OCH TELESYSTEM... 3 BB Förarbeten... 5 BC Hjälparbeten, tillfälliga anordningar och åtgärder m m... 5 BE Flyttning, demontering och rivning... 5 Y MÄRKNING, PROVNING, DOKUMENTATION M M ELKRAFTSYSTEM Eldistributionsnät Belysningssystem och ljussystem Köksutrustningar Tvättutrustningar Elvärmesystem Motordriftsystem... 8 S APPARATER, UTRUSTNINGAR, KABLAR M M I... 9 EL OCH TELESYSTEM TELESYSTEM B Flerfunktionsnät i telesystem BC Flerfunktionsnät i fastighet BCD Flerfunktionsnät för telekommunikationssystem D Teletekniska signalsystem DB Händelseaktiva signalsystem DBB Entrésignalsystem G Skyddsutjämning... 11

3 3 6 EL OCH TELESYSTEM För denna beskrivning samt för hela elentreprenaden och samtliga elinstallationer gäller även: EL AMA 09 inkl samtliga punkter och där till hörande underpunkter. Svenska standardnormer som det hänvisas till i EL AMA 09. Starkströmsföreskrifterna ELSÄK FS 2008:1. Elinstallationsreglerna, SS , utgåva 2. Elentreprenadens omfattning: Entreprenaden omfattar leverans, montage och inkoppling av samtliga elanläggningar så att en funktions och driftfärdig anläggning erhålls. Där inte annat anges i denna beskrivning eller på tillhörande ritningar så ingår samtliga anläggningar och anläggningsdelar, inklusive samtliga erforderliga montage, skarv och inkopplingsdetaljer, etc, i elentreprenaden. Vissa anläggningar och anläggningsdelar beskrivs utan angivelse om samtliga erforderliga apparater, ledningar, inkopplingsdetaljer, etc. Dock ingår en komplett funktion i elentreprenörens åtagande om inte annat anges. Detta gäller såväl leverans som uppsättning och inkoppling. Där denna beskrivning eller planritningar ej anger fabrikat eller typ på en beskriven apparat, produkt, installation, eller dylikt, står det EE fritt att välja fabrikat och typ. Dock skall efterfrågad och beskriven funktion uppfyllas. Samtliga anläggningar och anläggningsdelar skall utföras uppfyllande krav och anvisningar i EL AMA 09 samt elinstallationsreglerna SS På sida i EL AMA 09 anges "Regler för samband mellan beskrivning och AMA 09". Denna tekniska beskrivning skiljer sig från dessa texter och anger högre krav. Samtliga punkter i EL AMA 09 gäller för hela elentreprenaden även då punkter inte finns upptagna i denna beskrivning. Detta gäller även förteckningen över åberopad standard som finns upptagen på sida Samtliga åberopade normer i EL AMA 09 samt i SS gäller för hela elentreprenaden även då dessa inte finns upptagna i denna beskrivning. Senast gällande version av respektive norm gäller för elentreprenaden.

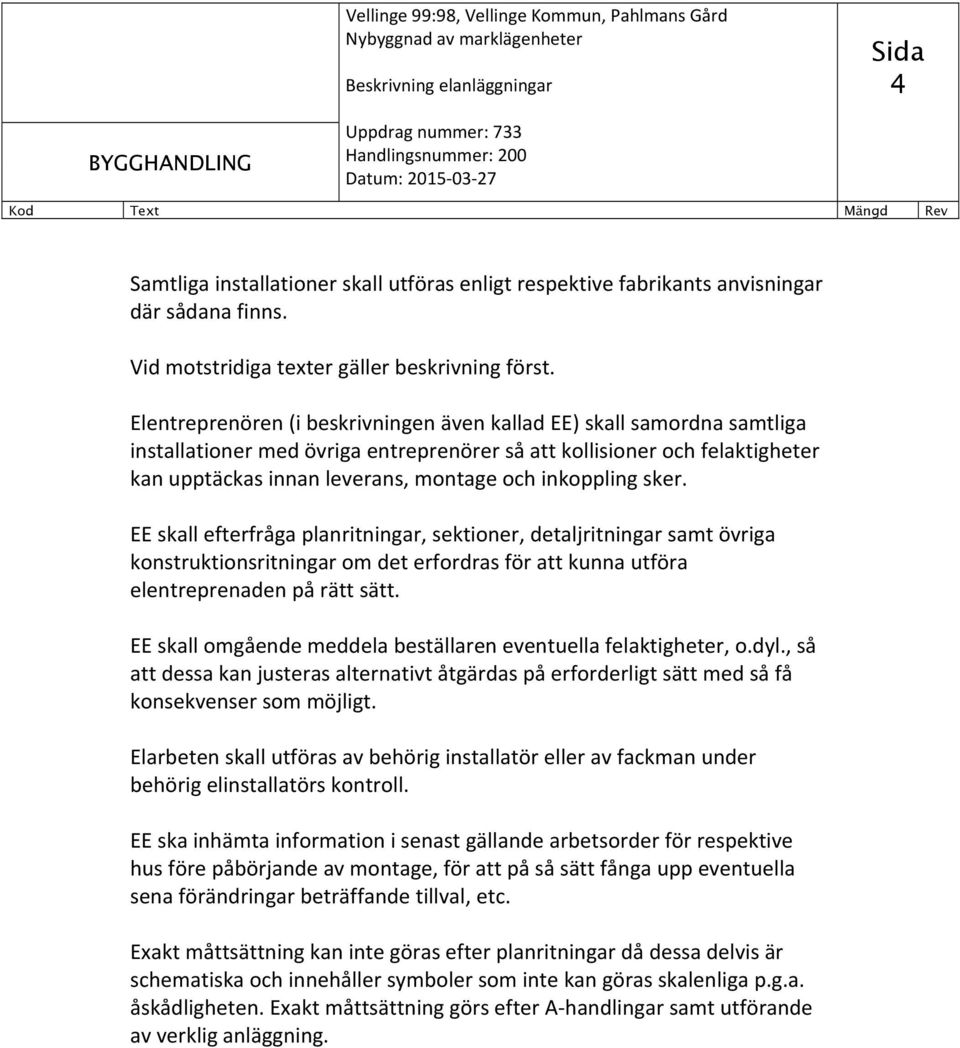

4 4 Samtliga installationer skall utföras enligt respektive fabrikants anvisningar där sådana finns. Vid motstridiga texter gäller beskrivning först. Elentreprenören (i beskrivningen även kallad EE) skall samordna samtliga installationer med övriga entreprenörer så att kollisioner och felaktigheter kan upptäckas innan leverans, montage och inkoppling sker. EE skall efterfråga planritningar, sektioner, detaljritningar samt övriga konstruktionsritningar om det erfordras för att kunna utföra elentreprenaden på rätt sätt. EE skall omgående meddela beställaren eventuella felaktigheter, o.dyl., så att dessa kan justeras alternativt åtgärdas på erforderligt sätt med så få konsekvenser som möjligt. Elarbeten skall utföras av behörig installatör eller av fackman under behörig elinstallatörs kontroll. EE ska inhämta information i senast gällande arbetsorder för respektive hus före påbörjande av montage, för att på så sätt fånga upp eventuella sena förändringar beträffande tillval, etc. Exakt måttsättning kan inte göras efter planritningar då dessa delvis är schematiska och innehåller symboler som inte kan göras skalenliga p.g.a. åskådligheten. Exakt måttsättning görs efter A handlingar samt utförande av verklig anläggning.

5 5 BB Förarbeten EE skall med platsbesök dokumentera och inhämta erforderliga uppgifter som ingår i eller påverkar elentreprenaden. EE skall ställa krav på större elutrymmen om de angivna inte är tillräckligt stora för EE:s utrustningar. BC Hjälparbeten, tillfälliga anordningar och åtgärder m m BE Flyttning, demontering och rivning Y MÄRKNING, PROVNING, DOKUMENTATION M M Märkning, skyltning, provning, injustering och kontroll före idrifttagning skall utföras enligt EL AMA 09 samt svensk standard och omfatta samtliga anläggningar och anläggningsdelar som ingår i elentreprenaden. EE skall handlägga och utföra samtliga ansöknings och anmälningshandlingar till energileverantören. Kunden handlägger och utför alla ansöknings och anmälningshandlingar till teleleverantören (fiber i förekommande fall). I EE ingår att ta fram kompletta relationshandlingar. Samtliga förändringar som sker under entreprenaden skall ändras på ritningsfiler (DWG). Dessa skall efter helt färdigställd entreprenad sändas till C4 Hus tillsammans med PDF filer på de samma. Drifts och skötselinstruktioner: EE skall leverera 1 omgång drifts och underhållsinstruktioner insatta i pärm. Instruktioner skall utföras enligt anvisningar i EL AMA 09 och omfatta samtliga anläggningar och anläggningsdelar som ingår i elentreprenaden.

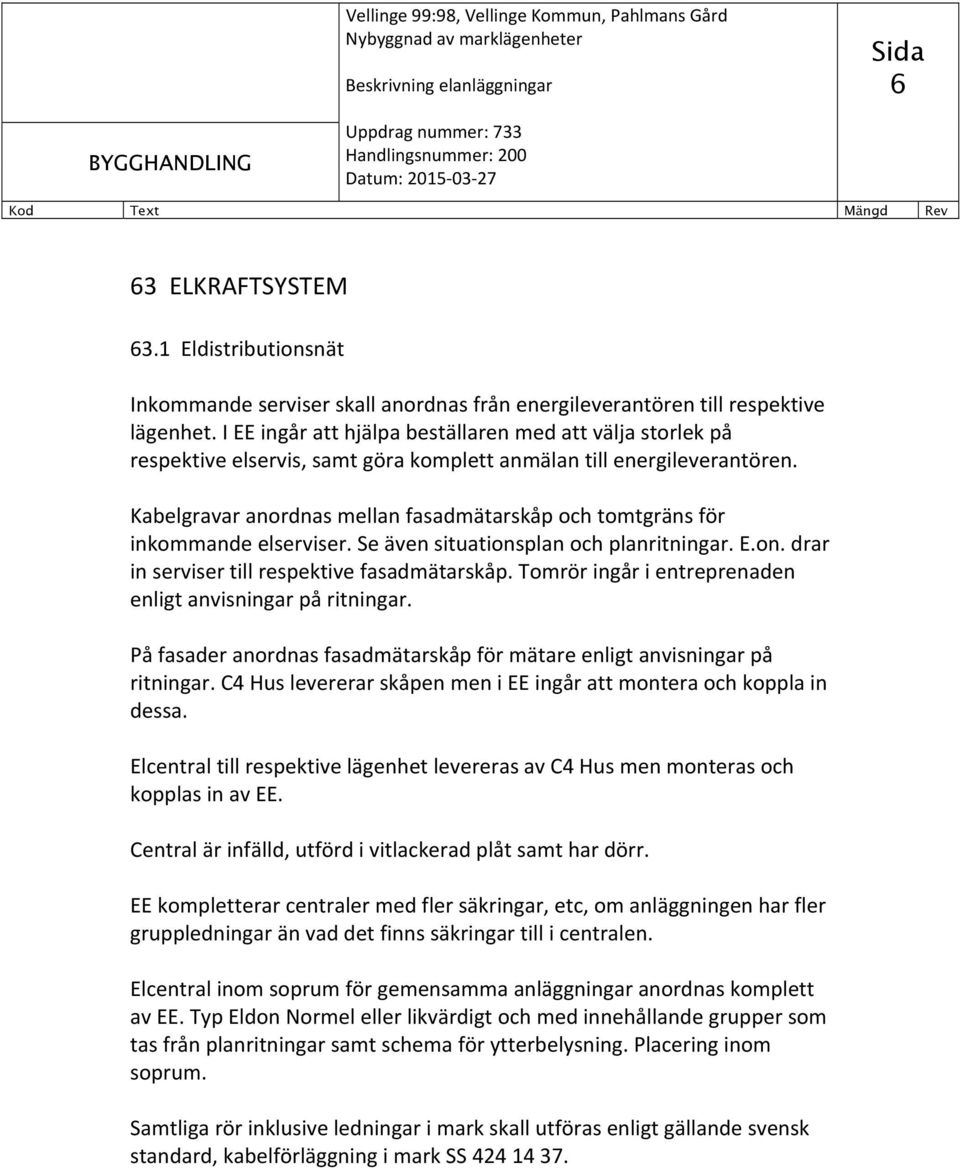

6 6 63 ELKRAFTSYSTEM 63.1 Eldistributionsnät Inkommande serviser skall anordnas från energileverantören till respektive lägenhet. I EE ingår att hjälpa beställaren med att välja storlek på respektive elservis, samt göra komplett anmälan till energileverantören. Kabelgravar anordnas mellan fasadmätarskåp och tomtgräns för inkommande elserviser. Se även situationsplan och planritningar. E.on. drar in serviser till respektive fasadmätarskåp. Tomrör ingår i entreprenaden enligt anvisningar på ritningar. På fasader anordnas fasadmätarskåp för mätare enligt anvisningar på ritningar. C4 Hus levererar skåpen men i EE ingår att montera och koppla in dessa. Elcentral till respektive lägenhet levereras av C4 Hus men monteras och kopplas in av EE. Central är infälld, utförd i vitlackerad plåt samt har dörr. EE kompletterar centraler med fler säkringar, etc, om anläggningen har fler gruppledningar än vad det finns säkringar till i centralen. Elcentral inom soprum för gemensamma anläggningar anordnas komplett av EE. Typ Eldon Normel eller likvärdigt och med innehållande grupper som tas från planritningar samt schema för ytterbelysning. Placering inom soprum. Samtliga rör inklusive ledningar i mark skall utföras enligt gällande svensk standard, kabelförläggning i mark SS

7 Belysningssystem och ljussystem Armaturer ingår komplett i EE. Gäller även samtliga tillbehör, montagedetaljer, stolpar, fundament, etc. Se nedan för fabrikat och typ. Se planritningar för antal och placering. Samtliga armaturer förses med angivna ljuskällor. Samtliga rör inklusive ledningar i mark skall utföras enligt gällande Svensk standard, kabelförläggning i mark SS L1 L2 L3 L4 L5 L6 G1 G2 G3 G4 G5 G6 G7 Exaktor, E , 2x36W. Dikt tak inom klädvård. Exaktor, E , 2x18W. Dikt tak inom klädvård. Exaktor, E , 1x18W. Under väggskåp inom kök. Exaktor, E , 1x36W. Under väggskåp inom kök. Exaktor, E , 2x36W. Dikt tak inom garage. Exaktor, E , 1x18W. På vägg över spegel. SG, E , borstad stål, 60W. Dikt tak inom kök. Ensto, E E Dikt tak inom bad och wc. Ifö, E E , 100W. Dikt tak inom carport samt på vind. Ifö, E E , 75W. Dikt tak inom garage och förråd. Ifö, E , 75W. Dikt tak inom klädkammare. Ifö, E , 40W. På vägg inom bastu. Exaktor, E , 60W. På dörrkarm inom klädkammare. Y1/Y3 Defa, Neptune 002, half cover opal, svart, 24W TC F, Y2 Defa, Neptune 002, half cover opal, svart, 35W HIE CE,

8 8 S1 Defa, Athene Park Clear HSE/HIE 1x70W E DK GY/WT, Monteras på 3,5 meters parkstolpe och standardfundament. Stolpe förses med lucka och stolpinsats med avsäkring för armatur. Stolpe och fundament levereras och kopplas in av EE, men monteras av markentreprenören Köksutrustningar I EE ingår elinstallationer för samt anslutning av köksutrustningar till uttag enligt ritningsangivelser. Uttag skall efter färdigställd anläggning vara åtkomliga för möjlighet att bryta spänningen till utrustningen genom att dra ur kontakten utan att först flytta eller ta bort utrustningen. I entreprenaden ingår att montera stickkontakter på anslutningssladden på de utrustningar som inte har det vid leverans Tvättutrustningar I EE ingår elinstallationer för samt anslutning av tvätt och torkutrustningar till uttag enligt ritningsangivelser Elvärmesystem Elinstallationer till samt anslutning av frånluftsvärmepumpar enligt ritningsangivelser. Utomhusgivare, inomhusgivare och effektvakt skall anslutas till panna. Uppsättning samt inkoppling av handdukstork ingår i EE. Levereras av C4 Hus. Se tillverkarens anvisningar för exakt inkoppling. Höjd i samråd med tillverkaren och C4 Hus Motordriftsystem Installationer till samt anslutning av spisfläkt till uttag. Uttag för utrustningar till golvvärmefördelare.

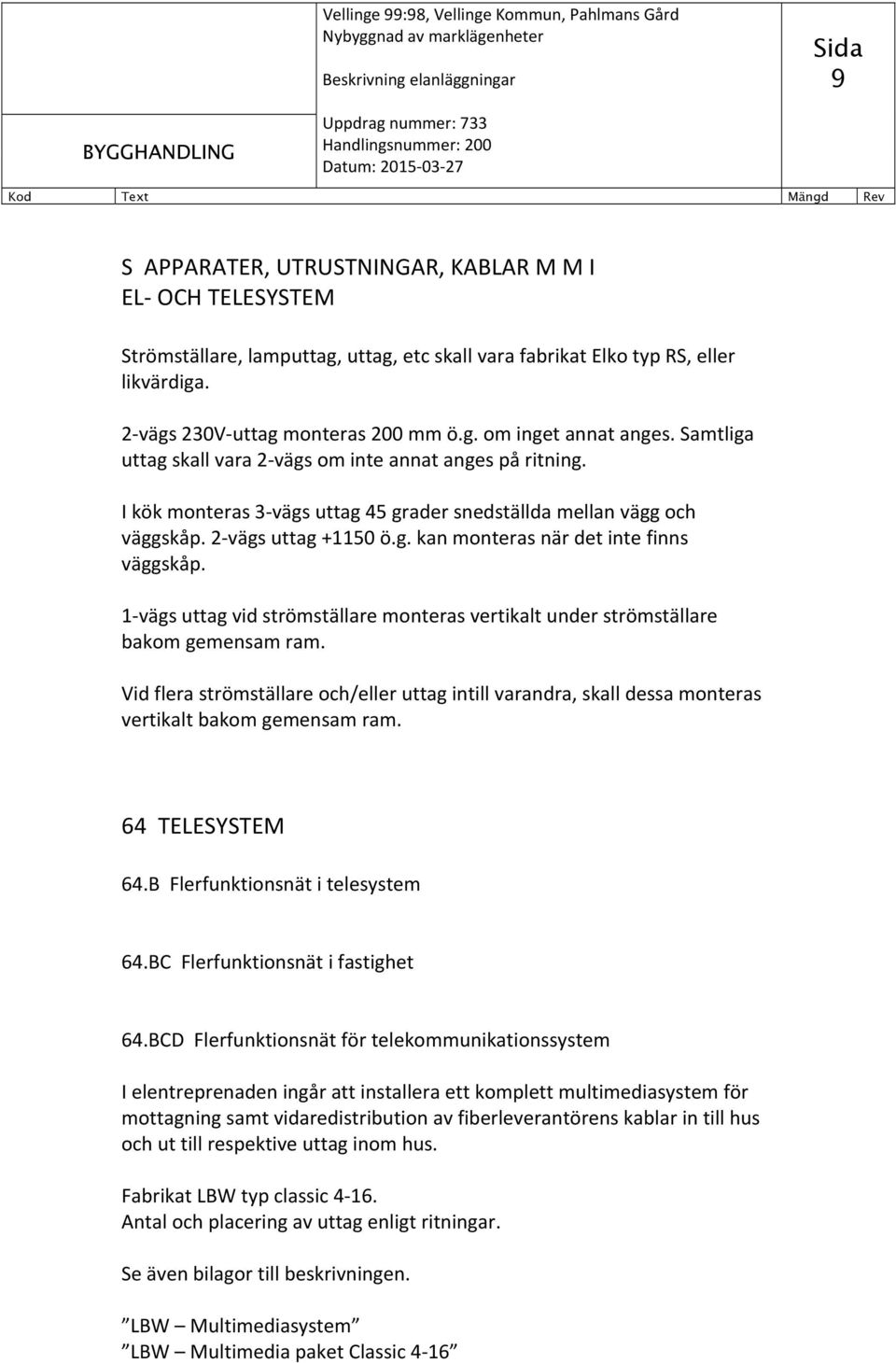

9 9 S APPARATER, UTRUSTNINGAR, KABLAR M M I EL OCH TELESYSTEM Strömställare, lamputtag, uttag, etc skall vara fabrikat Elko typ RS, eller likvärdiga. 2 vägs 230V uttag monteras 200 mm ö.g. om inget annat anges. Samtliga uttag skall vara 2 vägs om inte annat anges på ritning. I kök monteras 3 vägs uttag 45 grader snedställda mellan vägg och väggskåp. 2 vägs uttag ö.g. kan monteras när det inte finns väggskåp. 1 vägs uttag vid strömställare monteras vertikalt under strömställare bakom gemensam ram. Vid flera strömställare och/eller uttag intill varandra, skall dessa monteras vertikalt bakom gemensam ram. 64 TELESYSTEM 64.B Flerfunktionsnät i telesystem 64.BC Flerfunktionsnät i fastighet 64.BCD Flerfunktionsnät för telekommunikationssystem I elentreprenaden ingår att installera ett komplett multimediasystem för mottagning samt vidaredistribution av fiberleverantörens kablar in till hus och ut till respektive uttag inom hus. Fabrikat LBW typ classic Antal och placering av uttag enligt ritningar. Se även bilagor till beskrivningen. LBW Multimediasystem LBW Multimedia paket Classic 4 16

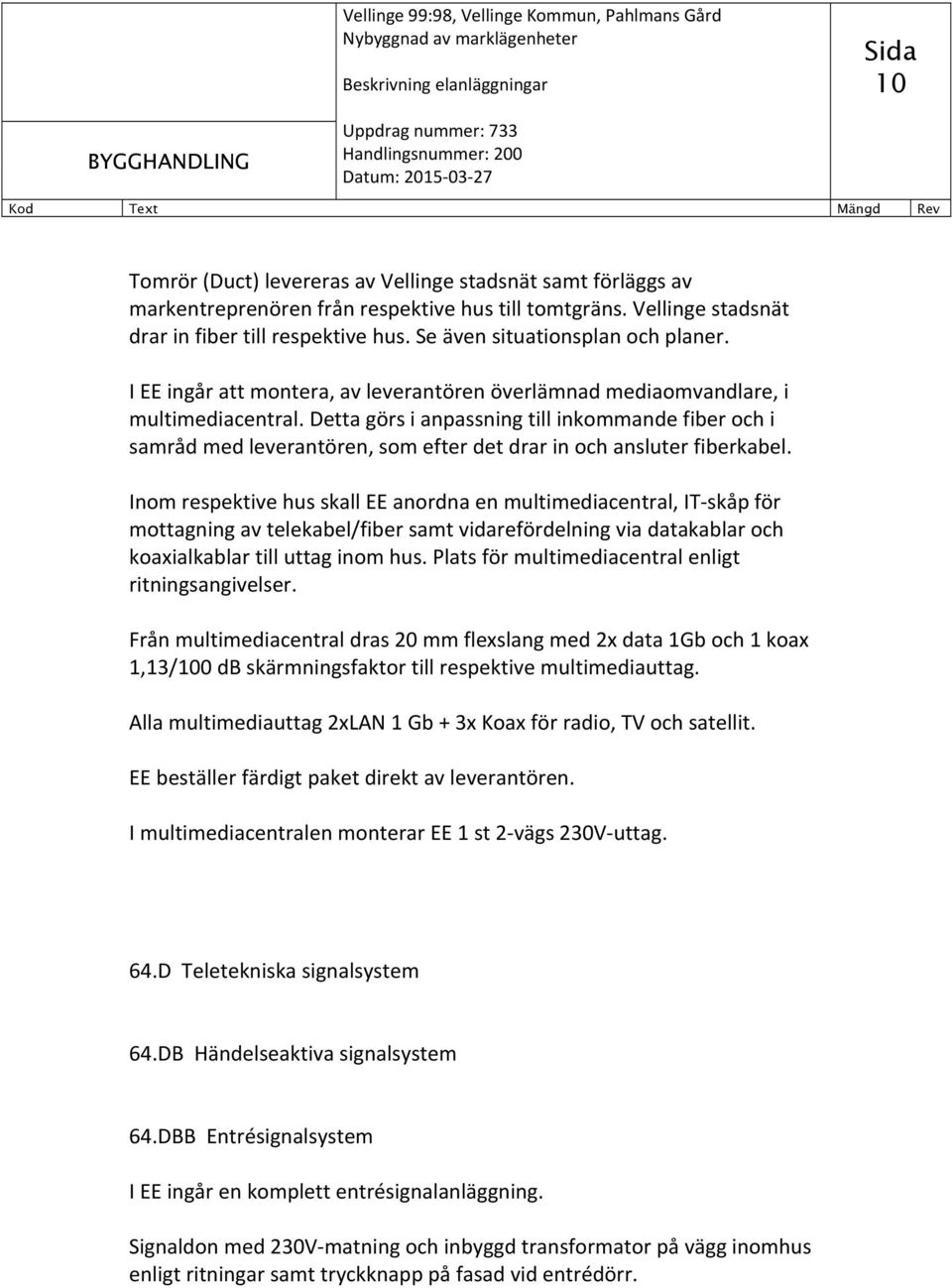

10 10 Tomrör (Duct) levereras av Vellinge stadsnät samt förläggs av markentreprenören från respektive hus till tomtgräns. Vellinge stadsnät drar in fiber till respektive hus. Se även situationsplan och planer. I EE ingår att montera, av leverantören överlämnad mediaomvandlare, i multimediacentral. Detta görs i anpassning till inkommande fiber och i samråd med leverantören, som efter det drar in och ansluter fiberkabel. Inom respektive hus skall EE anordna en multimediacentral, IT skåp för mottagning av telekabel/fiber samt vidarefördelning via datakablar och koaxialkablar till uttag inom hus. Plats för multimediacentral enligt ritningsangivelser. Från multimediacentral dras 20 mm flexslang med 2x data 1Gb och 1 koax 1,13/100 db skärmningsfaktor till respektive multimediauttag. Alla multimediauttag 2xLAN 1 Gb + 3x Koax för radio, TV och satellit. EE beställer färdigt paket direkt av leverantören. I multimediacentralen monterar EE 1 st 2 vägs 230V uttag. 64.D Teletekniska signalsystem 64.DB Händelseaktiva signalsystem 64.DBB Entrésignalsystem I EE ingår en komplett entrésignalanläggning. Signaldon med 230V matning och inbyggd transformator på vägg inomhus enligt ritningar samt tryckknapp på fasad vid entrédörr.

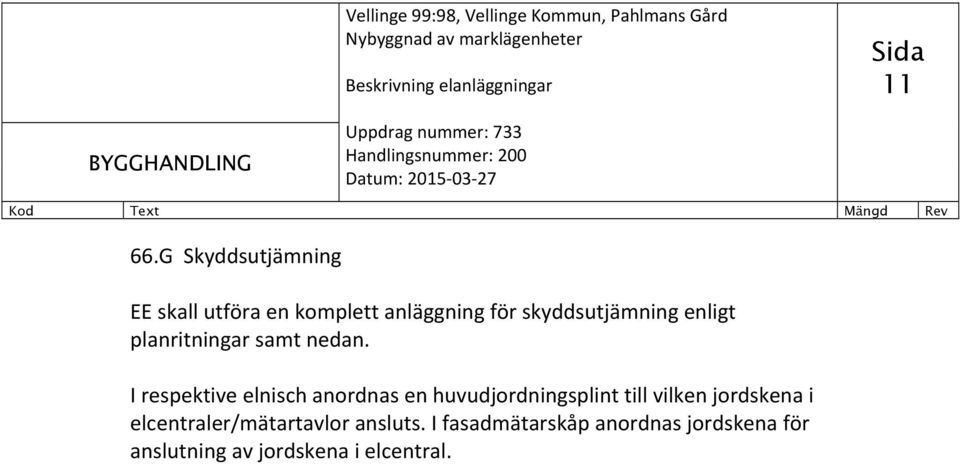

11 11 66.G Skyddsutjämning EE skall utföra en komplett anläggning för skyddsutjämning enligt planritningar samt nedan. I respektive elnisch anordnas en huvudjordningsplint till vilken jordskena i elcentraler/mätartavlor ansluts. I fasadmätarskåp anordnas jordskena för anslutning av jordskena i elcentral.

12

13

14 LBW Multimedia Paket Classic 4-16 Kompletta paket med kabelsystem för bredband, data, tv, telefoni, ljud mm till bostäder. Uppfyller Svensk Elstandard SS-EN vilket garanterar att systemet alltid kommer att fungera - oavsett vem som är eller kommer att bli din leverantör av tjänster. En lösning till allt, enkelt! Paket innehåll: Multimediakapsling Flexslang Multimediauttag Datajack Patchkablar Färgmärkning Telefonkort ADSL filter TV fördelare Combiner TV kontakter Hylla EL uttagslist Kapsling i vit plåt. Samma för infällt, delinfällt eller utanpåliggande montage 20mm flexslang med 2xdata 1Gb & 1 koax 1,13/100dB skärmningsfaktor 2xLAN 1Gb + 3xKoax för radio, tv och satellit CAT6 UTP 1Gb 1Gbit UTP 0,5m & 1m Färgmärkning till uttag, datajack och patchkablar Fördelar en telefonlinje ut till flera rum Vid ADSL skall analog linje och DSL signal delas Delar Radio & TV signalen till rätt antal rum Matar satellitsignal till multimediauttaget F-kontakter och 90 gr vinklar för TV fördelare Hylla för utrustning t ex switch, router etc 4 runda + 4 smala kontakter i en avlång list Artikelnr Paket storlek L S MM Classic 4 L S MM Classic 5 L S MM Classic 6 L S MM Classic 7 L S MM Classic 8 L S MM Classic 9 L S MM Classic 10 L S MM Classic 11 L S MM Classic 12 L S MM Classic 13 L S MM Classic 14 L S MM Classic 15 L S MM Classic 16 TV Dator Satellit eller Kabel-TV DATA Ljud Multi Room Kamerasystem Radio Telefon

15 Multi Room ljud system Centralenhet Paneler Högtalare med IR Fjärrkontroll Nätverksprodukter Kamera 3G router Wireless accesspunkt Switch Wireless router NAS, filserver Bildskärm/tavelram Antennmaterial TV och radio förstärkare TV och radioantenn HK Mastfilter, rör, fästmaterial Mälardalen Väst Jimmy Tegnebrink Tel, Mob & Fax: Ålvägen 2, Viksjö Tel: Bo Wärmell Järfälla Fax: Grimstorpsv. 32 Mob: Flöjelbergsg. 8b Nyköping Mail: Mölndal Mail: Mail: IR-extender fjärrkontroll Norr Joakim Knutson V. Falkträsket Skellefteå Tel, Mob & Fax: Mail:

16 MultiMediaSystem Uppfyller och överträffar: SEK SVENSK ELSTANDARD SS-EN Fastighetsnät för informationsöverföring- Generella kabelnät- Del 4: Bostäder Systemet i sin helhet är godkänt av Com Hem

17 Kabelsystem för Bredband, TV, Telefoni mm Att veta vilka tjänster och operatörer man önskar i framtiden är oftast svårt. Samtidigt ändras tjänster, utbud och dess priser ständigt. LBW MultiMediaSystem erbjuder lösningen. Ändra, lägg till, ta bort tjänster och utbud efter dina behov. TV TV-antenn, parabol, kabel-tv, IP-TV varför inte blanda några av dessa samtidigt för att passa dina önskemål av kanaler. Kabelsystemet är på 3000 MHz enligt Svensk EL Standard och är självklart redo för FULL-HDTV. Telefoni Analog, digital eller IP-telefoni kan anslutas och även mixas. Flera olika linjer för t ex företaget, faxen etc går utmärkt att använda. Data Kabelsystemet för data klarar 1000Mb/1Gb Ethernet. Framtidsäkert och perfekt för den som har stora krav på datatrafik för spelkonsoler, bildvisning, filmer, musik mm. Inkommande tjänster Kommer det in fiber, koppartrådar, trådlöst bredband, kabel-tv etc finns alltid varianter och kombinationer i detta system som gör att du skall kunna välja på olika operatörer och deras lösningar och hitta de som passar dig. Kompatibelt med andra system LBW MultiMediaSystem kan användas tillsammans med en rad olika system utformade för hemmet t ex: Bang & Olufsen Windows Media Center Revox Multi Media System AMX TV Dator MultiMediaCentral med plats för din och operatörs utrustning. Genom att flytta ett kopplingskablage i mediacentralen kan du sedan flytta på dator, satellitemottagare, etc till önskat rum. Satellit eller Kabel-TV DATA Ljud Multi Room LBW 27 års erfarenhet Vår styrka - Er trygghet Inkommande kabel från operatör Kablar från TV antenn parabol mfl Kamerasystem HD = Home Distributor Radio Telefon HK Ålvägen 2, Viksjö Järfälla Tel: Fax: Mail: lbw@lbw.se Mitt Bo Wärmell Grimstorpsv. 32 Mob: Nyköping Mail: bosse@lbw.se Syd Jimmy Tegnebrink Flöjelbergsg. 8b Mölndal Tel, Mob & Fax: Mail: jimmy@lbw.se Norr Joakim Knutson Tel, Mob & Fax: V. Falkträsket Skellefteå Mail: joakim@lbw.se
