Tekniska anvisningar El och Tele

Transkript

1 Tekniska anvisningar El och Tele

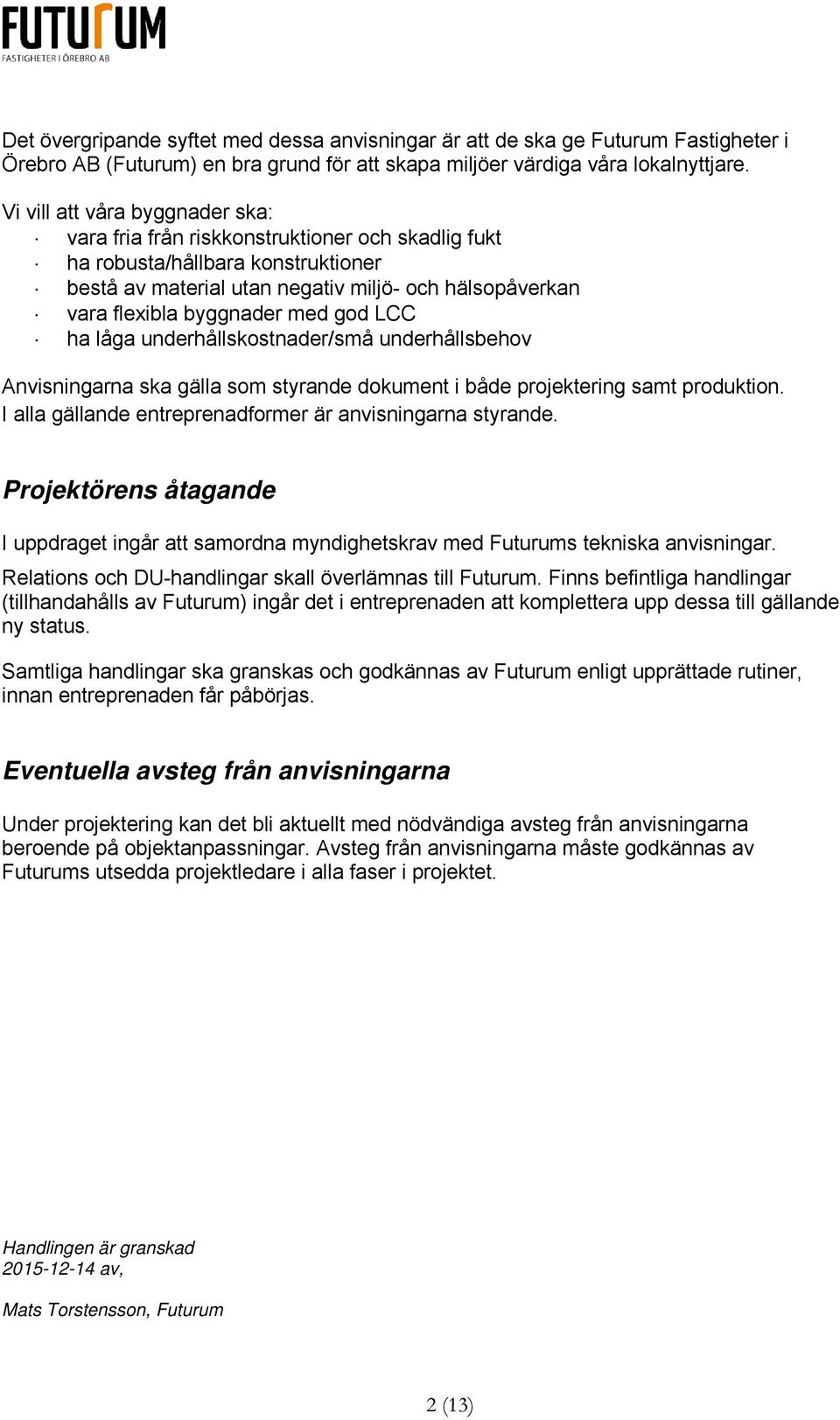

2 Det övergripande syftet med dessa anvisningar är att de ska ge Futurum Fastigheter i Örebro AB (Futurum) en bra grund för att skapa miljöer värdiga våra lokalnyttjare. Vi vill att våra byggnader ska: vara fria från riskkonstruktioner och skadlig fukt ha robusta/hållbara konstruktioner bestå av material utan negativ miljö- och hälsopåverkan vara flexibla byggnader med god LCC ha låga underhållskostnader/små underhållsbehov Anvisningarna ska gälla som styrande dokument i både projektering samt produktion. I alla gällande entreprenadformer är anvisningarna styrande. Projektörens åtagande I uppdraget ingår att samordna myndighetskrav med Futurums tekniska anvisningar. Relations och DU-handlingar skall överlämnas till Futurum. Finns befintliga handlingar (tillhandahålls av Futurum) ingår det i entreprenaden att komplettera upp dessa till gällande ny status. Samtliga handlingar ska granskas och godkännas av Futurum enligt upprättade rutiner, innan entreprenaden får påbörjas. Eventuella avsteg från anvisningarna Under projektering kan det bli aktuellt med nödvändiga avsteg från anvisningarna beroende på objektanpassningar. Avsteg från anvisningarna måste godkännas av Futurums utsedda projektledare i alla faser i projektet. Handlingen är granskad av, Mats Torstensson, Futurum 2 (13)

3 EL OCH TELE INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING... 3 ALLMÄNT... 5 ELCENTRALER... 5 KANALISATIONSSYSTEM... 6 LEDNINGAR... 6 PLATSUTRUSTNING... 7 KRAFTSYSTEM... 8 STYRNING AV UTRUSTNING... 8 BELYSNINGSSYSTEM... 8 LJUSKÄLLOR ELVÄRMESYSTEM MOTORDRIFTSYSTEM HISSYSTEM POTENTIALUTJÄMNINGSSYSTEM ÅSKSKYDDSSYSTEM OCH ÖVRIGA ÖVERSPÄNNINGSSKYDD TELE / DATASYSTEM KANALISATION LEDNINGAR PLATSUTRUSTNING SIGNALSYSTEM FÖLJANDE TELETEKNISKA SYSTEM SKA UTFORMAS I SAMRÅD MED FUTURUM OCH VERKSAMHETEN KONTROLLSYSTEM TELEFONSYSTEM LJUD- OCH BILDÖVERFÖRINGSSYSTEM TIDGIVNINGSSYSTEM LARMSYSTEM (13)

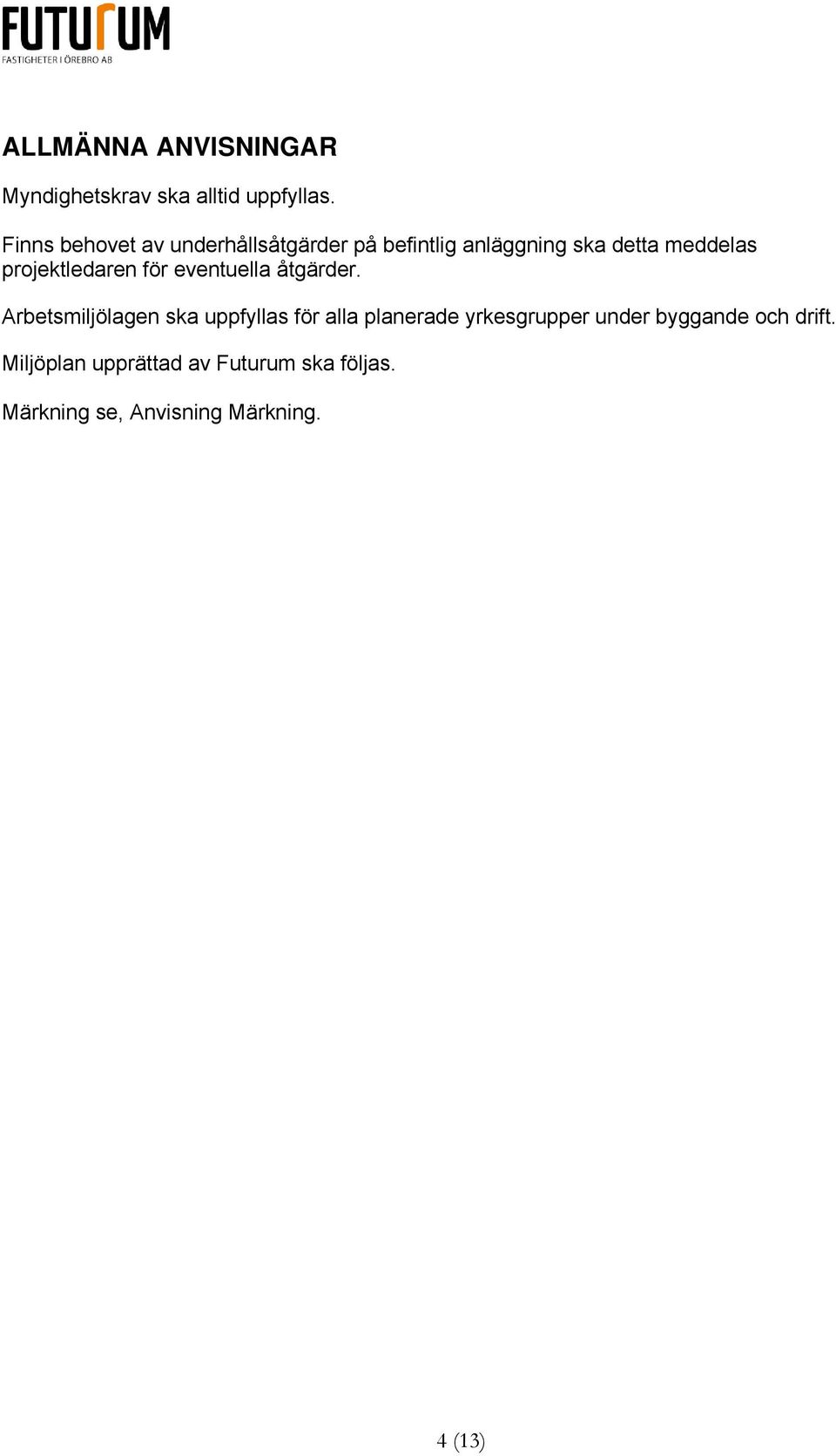

4 ALLMÄNNA ANVISNINGAR Myndighetskrav ska alltid uppfyllas. Finns behovet av underhållsåtgärder på befintlig anläggning ska detta meddelas projektledaren för eventuella åtgärder. Arbetsmiljölagen ska uppfyllas för alla planerade yrkesgrupper under byggande och drift. Miljöplan upprättad av Futurum ska följas. Märkning se, Anvisning Märkning. 4 (13)

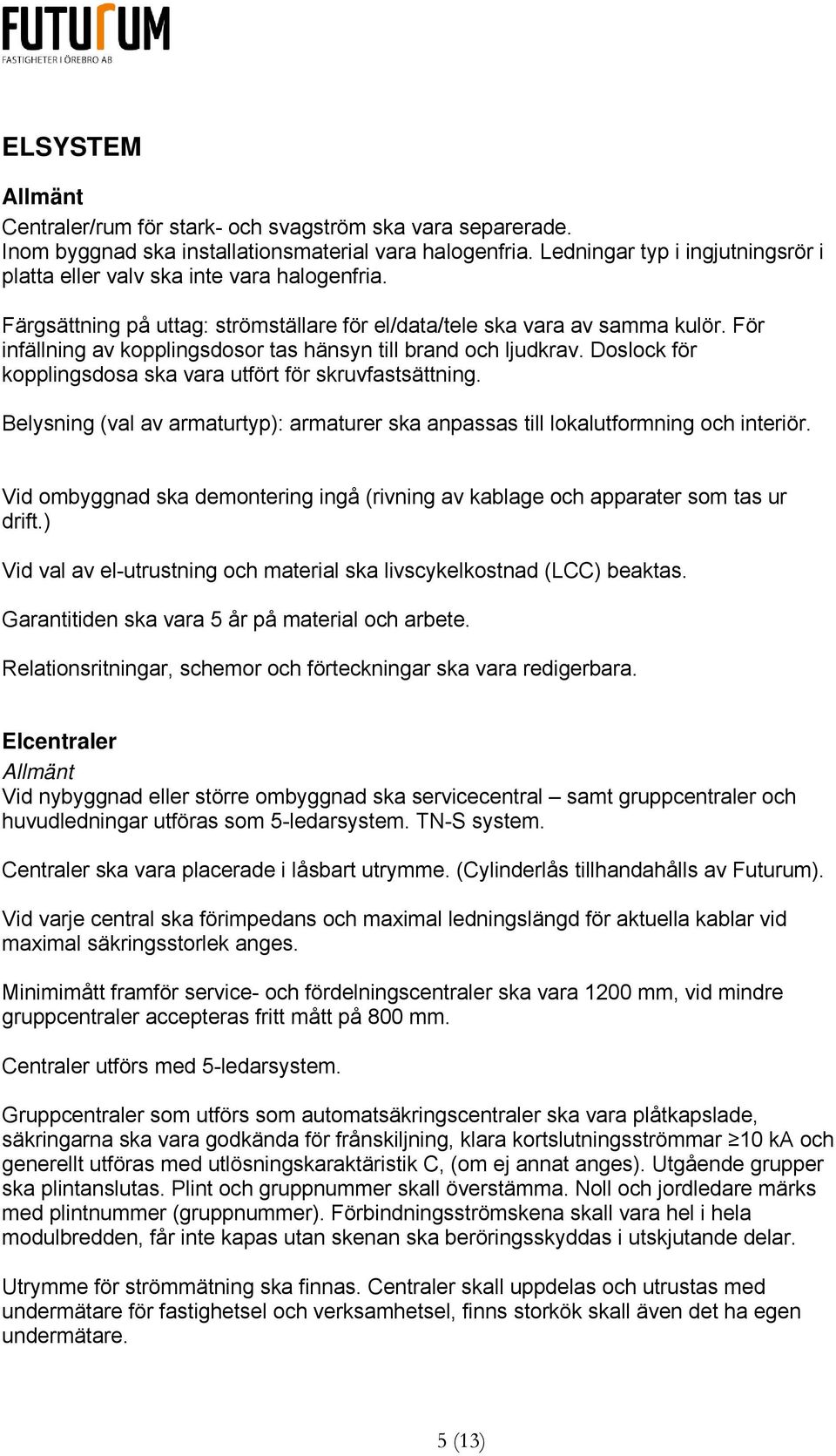

5 ELSYSTEM Centraler/rum för stark- och svagström ska vara separerade. Inom byggnad ska installationsmaterial vara halogenfria. Ledningar typ i ingjutningsrör i platta eller valv ska inte vara halogenfria. Färgsättning på uttag: strömställare för el/data/tele ska vara av samma kulör. För infällning av kopplingsdosor tas hänsyn till brand och ljudkrav. Doslock för kopplingsdosa ska vara utfört för skruvfastsättning. Belysning (val av armaturtyp): armaturer ska anpassas till lokalutformning och interiör. Vid ombyggnad ska demontering ingå (rivning av kablage och apparater som tas ur drift.) Vid val av el-utrustning och material ska livscykelkostnad (LCC) beaktas. Garantitiden ska vara 5 år på material och arbete. Relationsritningar, schemor och förteckningar ska vara redigerbara. Elcentraler Vid nybyggnad eller större ombyggnad ska servicecentral samt gruppcentraler och huvudledningar utföras som 5-ledarsystem. TN-S system. Centraler ska vara placerade i låsbart utrymme. (Cylinderlås tillhandahålls av Futurum). Vid varje central ska förimpedans och maximal ledningslängd för aktuella kablar vid maximal säkringsstorlek anges. Minimimått framför service- och fördelningscentraler ska vara 1200 mm, vid mindre gruppcentraler accepteras fritt mått på 800 mm. Centraler utförs med 5-ledarsystem. Gruppcentraler som utförs som automatsäkringscentraler ska vara plåtkapslade, säkringarna ska vara godkända för frånskiljning, klara kortslutningsströmmar 10 ka och generellt utföras med utlösningskaraktäristik C, (om ej annat anges). Utgående grupper ska plintanslutas. Plint och gruppnummer skall överstämma. Noll och jordledare märks med plintnummer (gruppnummer). Förbindningsströmskena skall vara hel i hela modulbredden, får inte kapas utan skenan ska beröringsskyddas i utskjutande delar. Utrymme för strömmätning ska finnas. Centraler skall uppdelas och utrustas med undermätare för fastighetsel och verksamhetsel, finns storkök skall även det ha egen undermätare. 5 (13)

6 Grupper för uttag och belysning ska förses med jordfelsbrytare, dock inte grupper för storköksutrustning om inte annat anges. Säkringar storlek >20 A utförs med diazed-säkringar för gruppledning och huvudledning. Centraler uppdelas med jordfelsbrytare i sektioner. Varje sektion betjänar maximalt 10 st grupper. Jordfelsbrytare (30 ma) kategori A. Grupper där utlöst jordfelsbrytare äventyrar viktiga funktioner undantags. (ex. värme, nödljus, larm). Grupper till ytterbelysning samt till kyl- och frys (hushållsmaskiner) ska förses med separat jordfelsbrytare. Instruktion för jordfelsbrytare ska monteras på plats, det ska framgå vilka gruppsäkringar som JFB betjänar. Utlösningsvärdet i ma ska noteras, på gruppförteckningen eller vid jordfelsbrytaren. Huvudledningsschema monteras vid huvudcentraler och fördelningscentraler. Märks enligt SS (senaste utgåvan) (IBL 96). Gruppförteckning med orienteringsritning monteras vid centraler. Centraler bestyckas med 10 % reservsäkringar av typ diazed/automatsäkringar samt plats för 20 % reservutrymme för utökning. I samband med 2-årsbesiktningen av anläggningen ska elcentralers samtliga anslutningar efterdras. Detta ska dokumenteras och överlämnas till beställaren. Kanalisationssystem Kanalisation utförs med ledningsstegar, ledningsrännor och ledningskanaler vid utvändig förläggning av ledningsinstallationer. Respektive enhet förses med delningsplåt eller mellanvägg för kraft-, tele- och dataanläggning. Kanalisation utförs med väggkanal i metall med separata utrymmen för kraft- och datasystem. Efter färdig installation ska det finnas 20 % reservplats kvar för utökning. Undervisningslokaler För enstaka kablar, Thorsman DMT eller likvärdigt. Ledningar Huvudledningar utförs med skärmat 5-ledarsystem. 6 (13)

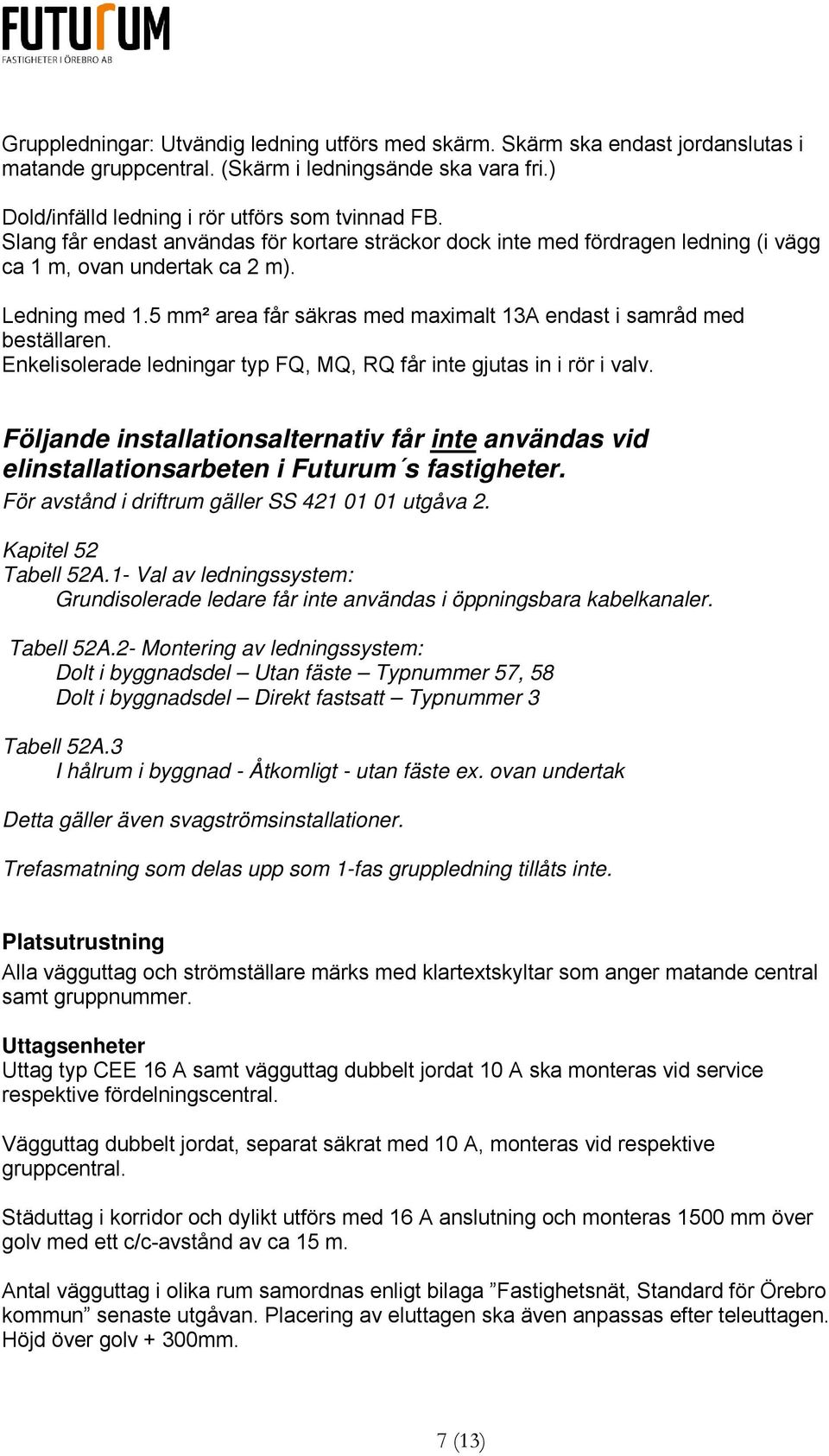

7 Gruppledningar: Utvändig ledning utförs med skärm. Skärm ska endast jordanslutas i matande gruppcentral. (Skärm i ledningsände ska vara fri.) Dold/infälld ledning i rör utförs som tvinnad FB. Slang får endast användas för kortare sträckor dock inte med fördragen ledning (i vägg ca 1 m, ovan undertak ca 2 m). Ledning med 1.5 mm² area får säkras med maximalt 13A endast i samråd med beställaren. Enkelisolerade ledningar typ FQ, MQ, RQ får inte gjutas in i rör i valv. Följande installationsalternativ får inte användas vid elinstallationsarbeten i Futurum s fastigheter. För avstånd i driftrum gäller SS utgåva 2. Kapitel 52 Tabell 52A.1- Val av ledningssystem: Grundisolerade ledare får inte användas i öppningsbara kabelkanaler. Tabell 52A.2- Montering av ledningssystem: Dolt i byggnadsdel Utan fäste Typnummer 57, 58 Dolt i byggnadsdel Direkt fastsatt Typnummer 3 Tabell 52A.3 I hålrum i byggnad - Åtkomligt - utan fäste ex. ovan undertak Detta gäller även svagströmsinstallationer. Trefasmatning som delas upp som 1-fas gruppledning tillåts inte. Platsutrustning Alla vägguttag och strömställare märks med klartextskyltar som anger matande central samt gruppnummer. Uttagsenheter Uttag typ CEE 16 A samt vägguttag dubbelt jordat 10 A ska monteras vid service respektive fördelningscentral. Vägguttag dubbelt jordat, separat säkrat med 10 A, monteras vid respektive gruppcentral. Städuttag i korridor och dylikt utförs med 16 A anslutning och monteras 1500 mm över golv med ett c/c-avstånd av ca 15 m. Antal vägguttag i olika rum samordnas enligt bilaga Fastighetsnät, Standard för Örebro kommun senaste utgåvan. Placering av eluttagen ska även anpassas efter teleuttagen. Höjd över golv + 300mm. 7 (13)

8 Uttag installeras på fasad, skall föregås av timer placerad inne i byggnaden. På vindar och kulvertar placeras vägguttag med ett c/c-avstånd av ca 20 m. Som strömställare används timer minst 3 timmar. Pentry, diskbänk, kaffebryggare och vattenkokare. Vägguttag utförs i kombination med elektronisk timer. Minst 2 st uttag vid varje köksinredning på separata grupper. Förskolor: Vägguttag placeras ovan fönster för dekorationsbelysning, strys via separata strömbrytare. Kraftsystem Elapparater, kök Kraftutrustning vid större system som betjänar köksutrustning ska styras centralt via manöverbrytare med signalindikering. Värmeapparater i kök uppdelas på 2st kontaktorer. På ena kontaktorn kopplas ugnar och grytor, på den andra övriga värmeapparater. System ska utföras med nollspänningsutlösning (manuell återstart efter strömbortfall). Brytare och eller uttag för maskiner i kök ska monteras upp mot undertak. Uttag för Bioteriaanläggning samt för fettavskiljare ingår. Spisar/plattor i pentryenheter ska vara försedda med inbyggd timer eller kompletteras med timer. Styrning av utrustning Slöjdsal trä, metall, teknik, textil Maskiner styrs via nödstoppanläggning i kombination med nollspänningsutlösning. Central för maskinutrustning och dylikt utförs inom respektive enhet och styrs av lokalt nyckelmanövrerade brytare. Tekniksalar Uttagsenheter som nedpendlas över bord ska förses med maximal nedhängningsbegränsning. (petsäkra) NO-salar Styrning av uttagsenheter i labbänkar och dylikt anpassas till skolans behov. Traverser/Portar Styrning utreds i samråd med Futurum. Belysningssystem Belysning ska utformas och dimensioneras enligt senaste Ljus & Rum riktlinjer och rekommendationer. 8 (13)

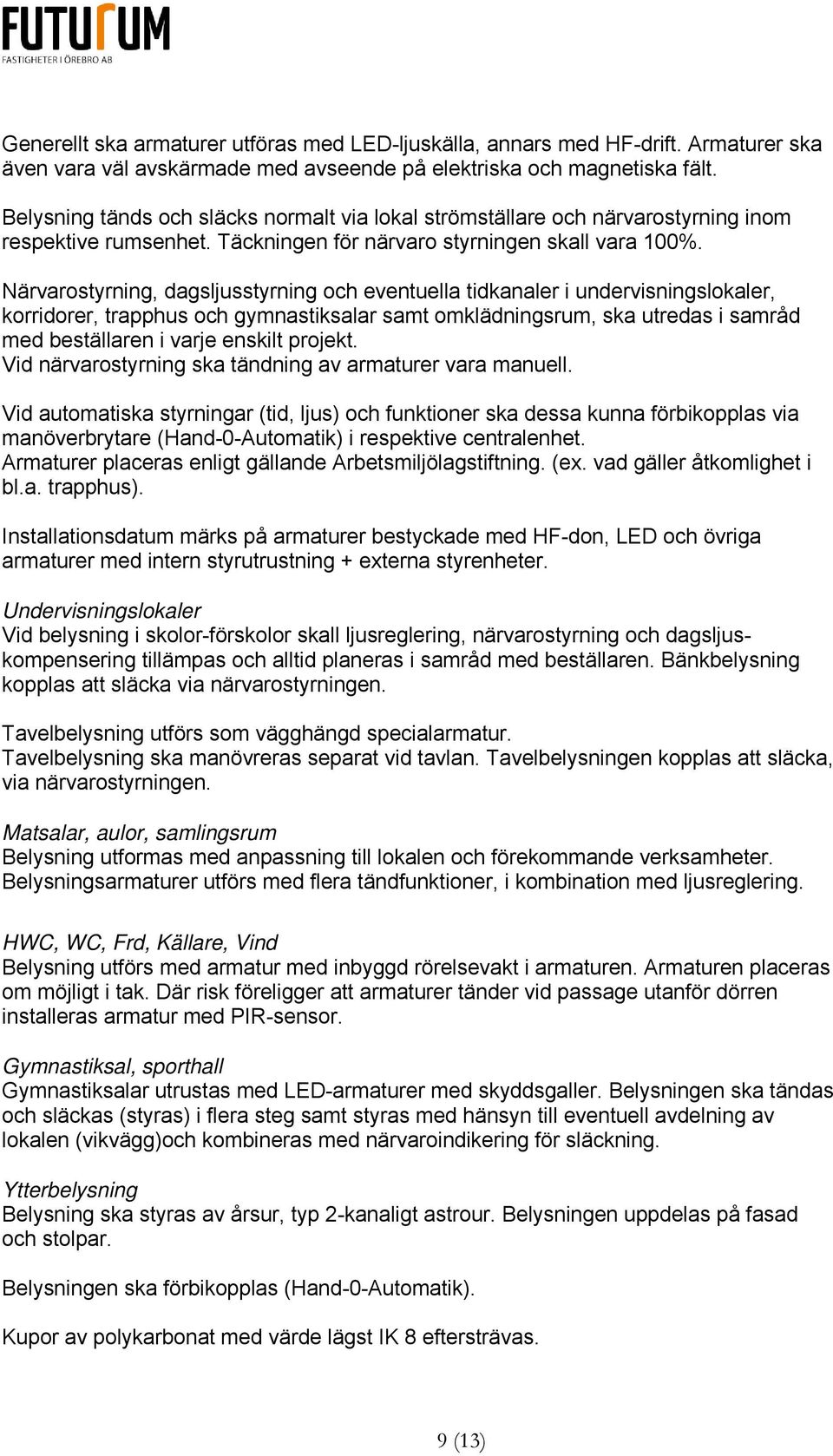

9 Generellt ska armaturer utföras med LED-ljuskälla, annars med HF-drift. Armaturer ska även vara väl avskärmade med avseende på elektriska och magnetiska fält. Belysning tänds och släcks normalt via lokal strömställare och närvarostyrning inom respektive rumsenhet. Täckningen för närvaro styrningen skall vara 100%. Närvarostyrning, dagsljusstyrning och eventuella tidkanaler i undervisningslokaler, korridorer, trapphus och gymnastiksalar samt omklädningsrum, ska utredas i samråd med beställaren i varje enskilt projekt. Vid närvarostyrning ska tändning av armaturer vara manuell. Vid automatiska styrningar (tid, ljus) och funktioner ska dessa kunna förbikopplas via manöverbrytare (Hand-0-Automatik) i respektive centralenhet. Armaturer placeras enligt gällande Arbetsmiljölagstiftning. (ex. vad gäller åtkomlighet i bl.a. trapphus). Installationsdatum märks på armaturer bestyckade med HF-don, LED och övriga armaturer med intern styrutrustning + externa styrenheter. Undervisningslokaler Vid belysning i skolor-förskolor skall ljusreglering, närvarostyrning och dagsljuskompensering tillämpas och alltid planeras i samråd med beställaren. Bänkbelysning kopplas att släcka via närvarostyrningen. Tavelbelysning utförs som vägghängd specialarmatur. Tavelbelysning ska manövreras separat vid tavlan. Tavelbelysningen kopplas att släcka, via närvarostyrningen. Matsalar, aulor, samlingsrum Belysning utformas med anpassning till lokalen och förekommande verksamheter. Belysningsarmaturer utförs med flera tändfunktioner, i kombination med ljusreglering. HWC, WC, Frd, Källare, Vind Belysning utförs med armatur med inbyggd rörelsevakt i armaturen. Armaturen placeras om möjligt i tak. Där risk föreligger att armaturer tänder vid passage utanför dörren installeras armatur med PIR-sensor. Gymnastiksal, sporthall Gymnastiksalar utrustas med LED-armaturer med skyddsgaller. Belysningen ska tändas och släckas (styras) i flera steg samt styras med hänsyn till eventuell avdelning av lokalen (vikvägg)och kombineras med närvaroindikering för släckning. Ytterbelysning Belysning ska styras av årsur, typ 2-kanaligt astrour. Belysningen uppdelas på fasad och stolpar. Belysningen ska förbikopplas (Hand-0-Automatik). Kupor av polykarbonat med värde lägst IK 8 eftersträvas. 9 (13)

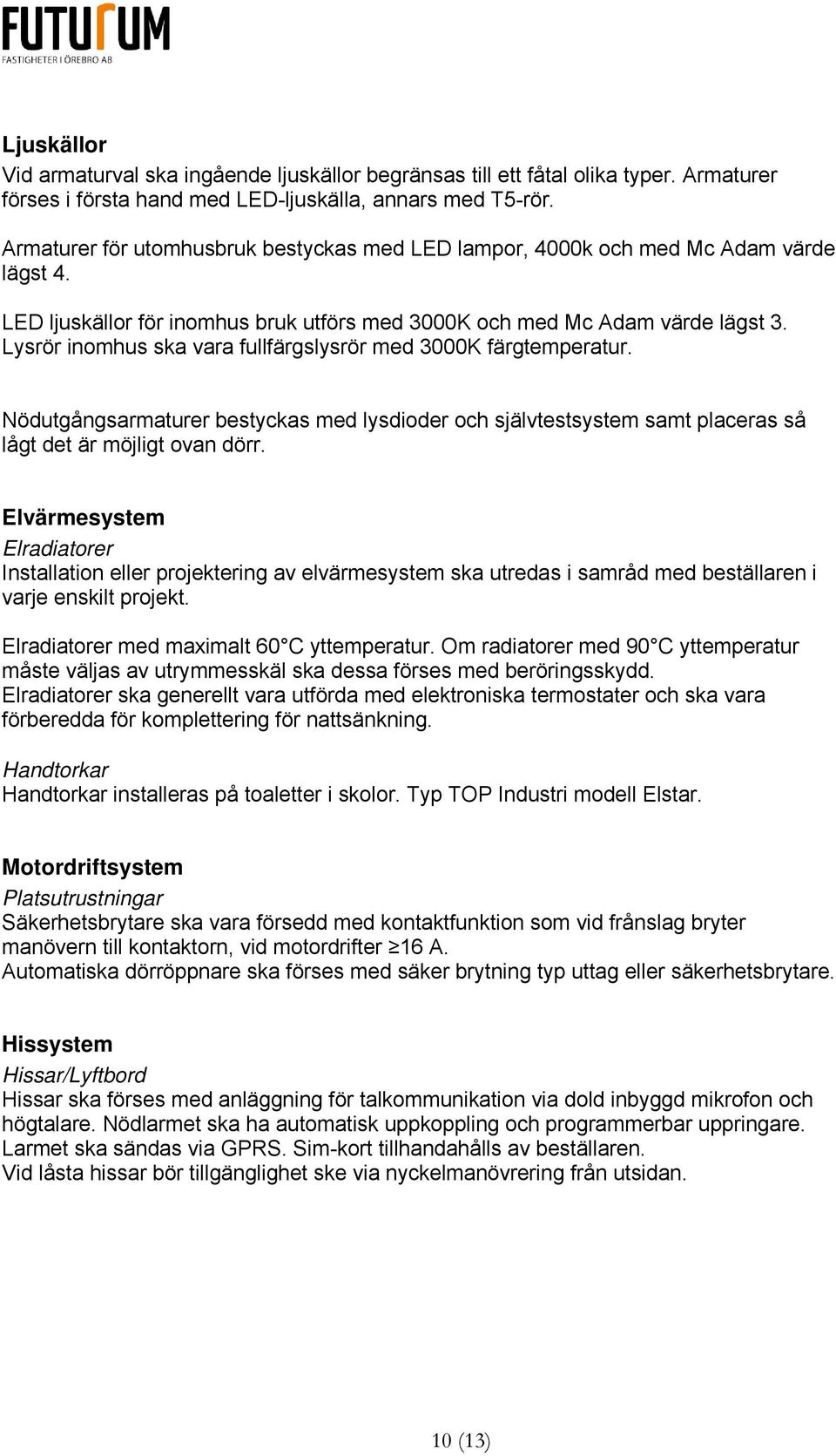

10 Ljuskällor Vid armaturval ska ingående ljuskällor begränsas till ett fåtal olika typer. Armaturer förses i första hand med LED-ljuskälla, annars med T5-rör. Armaturer för utomhusbruk bestyckas med LED lampor, 4000k och med Mc Adam värde lägst 4. LED ljuskällor för inomhus bruk utförs med 3000K och med Mc Adam värde lägst 3. Lysrör inomhus ska vara fullfärgslysrör med 3000K färgtemperatur. Nödutgångsarmaturer bestyckas med lysdioder och självtestsystem samt placeras så lågt det är möjligt ovan dörr. Elvärmesystem Elradiatorer Installation eller projektering av elvärmesystem ska utredas i samråd med beställaren i varje enskilt projekt. Elradiatorer med maximalt 60 C yttemperatur. Om radiatorer med 90 C yttemperatur måste väljas av utrymmesskäl ska dessa förses med beröringsskydd. Elradiatorer ska generellt vara utförda med elektroniska termostater och ska vara förberedda för komplettering för nattsänkning. Handtorkar Handtorkar installeras på toaletter i skolor. Typ TOP Industri modell Elstar. Motordriftsystem Platsutrustningar Säkerhetsbrytare ska vara försedd med kontaktfunktion som vid frånslag bryter manövern till kontaktorn, vid motordrifter 16 A. Automatiska dörröppnare ska förses med säker brytning typ uttag eller säkerhetsbrytare. Hissystem Hissar/Lyftbord Hissar ska förses med anläggning för talkommunikation via dold inbyggd mikrofon och högtalare. Nödlarmet ska ha automatisk uppkoppling och programmerbar uppringare. Larmet ska sändas via GPRS. Sim-kort tillhandahålls av beställaren. Vid låsta hissar bör tillgänglighet ske via nyckelmanövrering från utsidan. 10 (13)

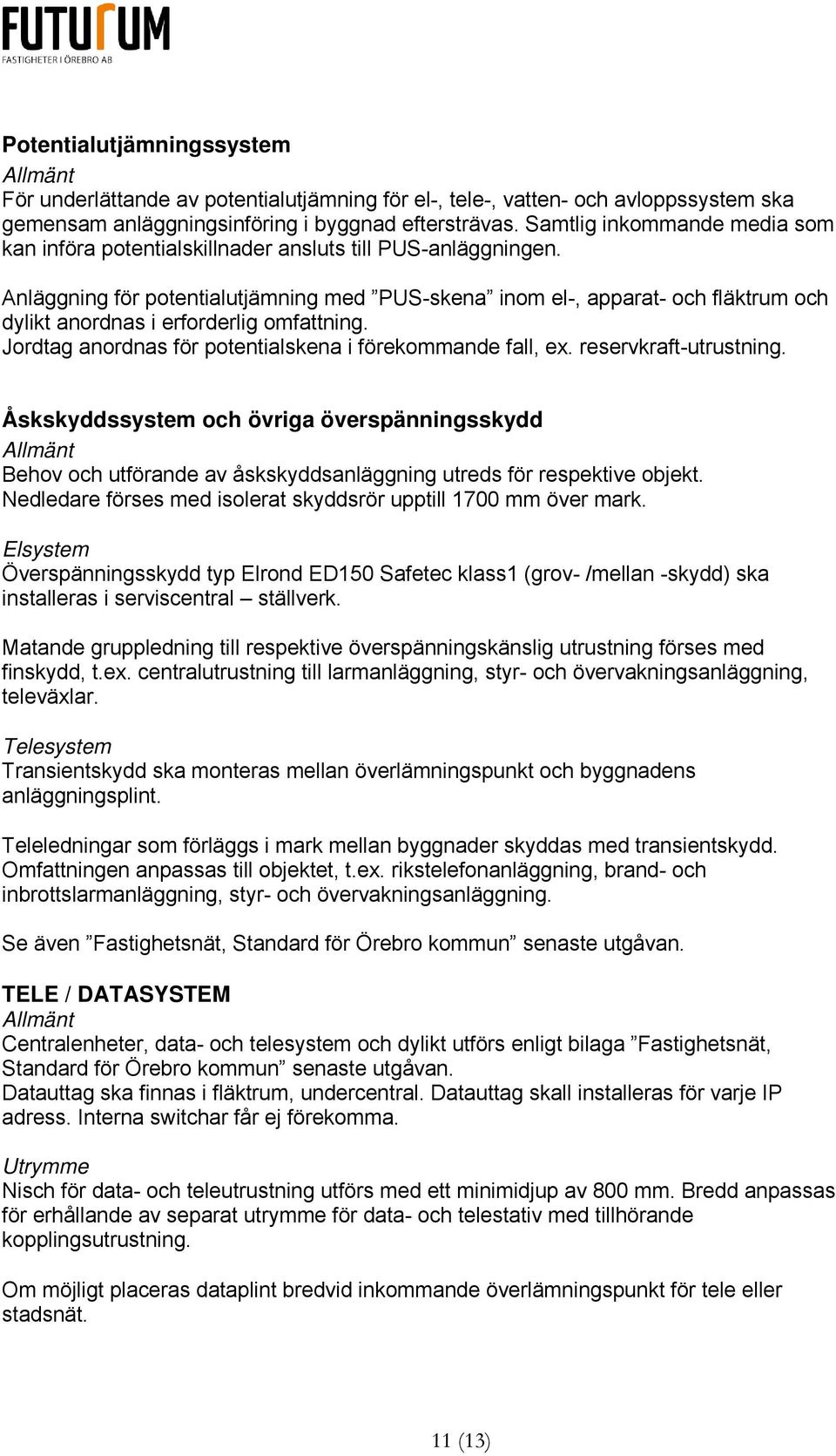

11 Potentialutjämningssystem För underlättande av potentialutjämning för el-, tele-, vatten- och avloppssystem ska gemensam anläggningsinföring i byggnad eftersträvas. Samtlig inkommande media som kan införa potentialskillnader ansluts till PUS-anläggningen. Anläggning för potentialutjämning med PUS-skena inom el-, apparat- och fläktrum och dylikt anordnas i erforderlig omfattning. Jordtag anordnas för potentialskena i förekommande fall, ex. reservkraft-utrustning. Åskskyddssystem och övriga överspänningsskydd Behov och utförande av åskskyddsanläggning utreds för respektive objekt. Nedledare förses med isolerat skyddsrör upptill 1700 mm över mark. Elsystem Överspänningsskydd typ Elrond ED150 Safetec klass1 (grov- /mellan -skydd) ska installeras i serviscentral ställverk. Matande gruppledning till respektive överspänningskänslig utrustning förses med finskydd, t.ex. centralutrustning till larmanläggning, styr- och övervakningsanläggning, televäxlar. Telesystem Transientskydd ska monteras mellan överlämningspunkt och byggnadens anläggningsplint. Teleledningar som förläggs i mark mellan byggnader skyddas med transientskydd. Omfattningen anpassas till objektet, t.ex. rikstelefonanläggning, brand- och inbrottslarmanläggning, styr- och övervakningsanläggning. Se även Fastighetsnät, Standard för Örebro kommun senaste utgåvan. TELE / DATASYSTEM Centralenheter, data- och telesystem och dylikt utförs enligt bilaga Fastighetsnät, Standard för Örebro kommun senaste utgåvan. Datauttag ska finnas i fläktrum, undercentral. Datauttag skall installeras för varje IP adress. Interna switchar får ej förekomma. Utrymme Nisch för data- och teleutrustning utförs med ett minimidjup av 800 mm. Bredd anpassas för erhållande av separat utrymme för data- och telestativ med tillhörande kopplingsutrustning. Om möjligt placeras dataplint bredvid inkommande överlämningspunkt för tele eller stadsnät. 11 (13)

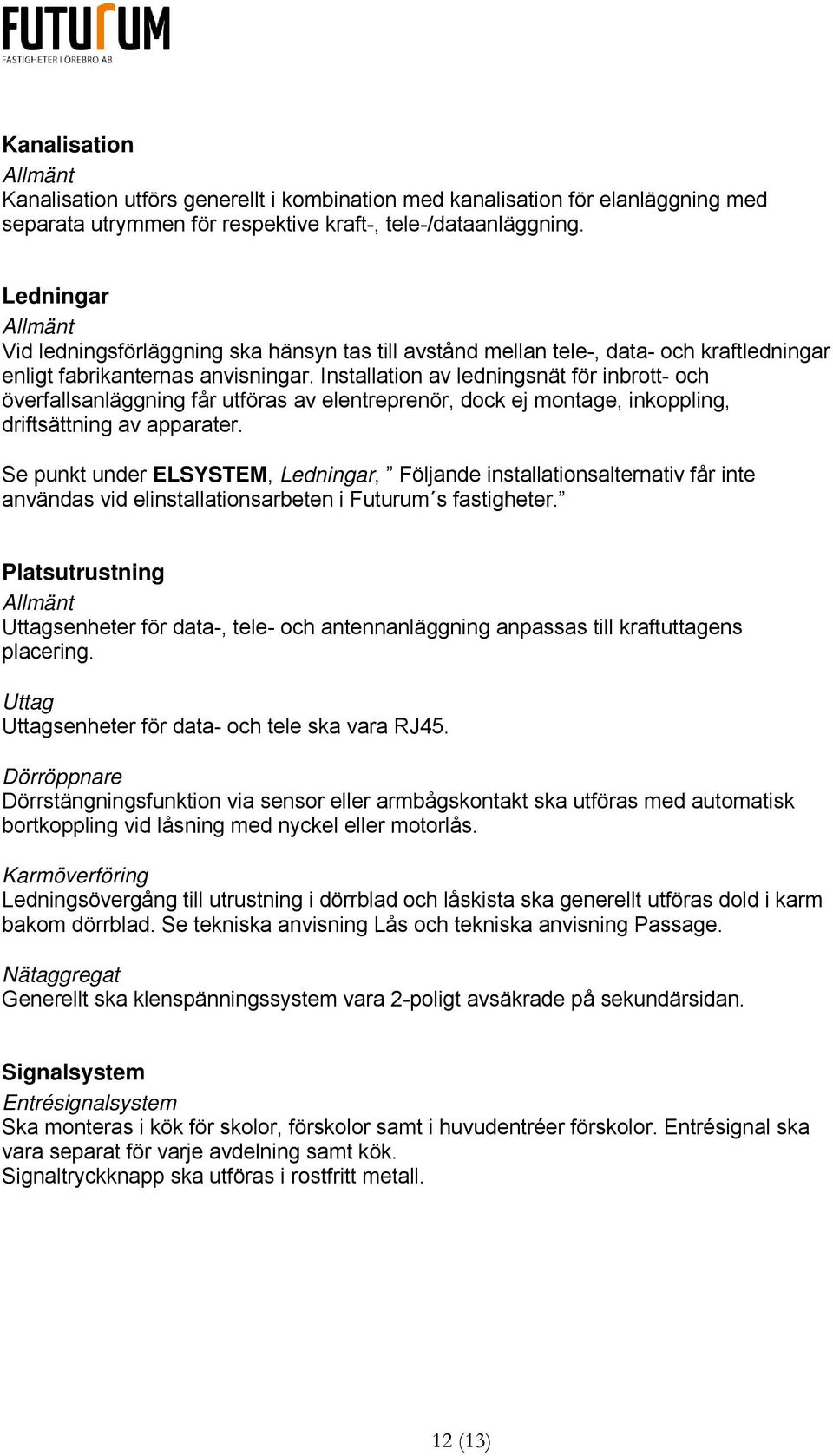

12 Kanalisation Kanalisation utförs generellt i kombination med kanalisation för elanläggning med separata utrymmen för respektive kraft-, tele-/dataanläggning. Ledningar Vid ledningsförläggning ska hänsyn tas till avstånd mellan tele-, data- och kraftledningar enligt fabrikanternas anvisningar. Installation av ledningsnät för inbrott- och överfallsanläggning får utföras av elentreprenör, dock ej montage, inkoppling, driftsättning av apparater. Se punkt under ELSYSTEM, Ledningar, Följande installationsalternativ får inte användas vid elinstallationsarbeten i Futurum s fastigheter. Platsutrustning Uttagsenheter för data-, tele- och antennanläggning anpassas till kraftuttagens placering. Uttag Uttagsenheter för data- och tele ska vara RJ45. Dörröppnare Dörrstängningsfunktion via sensor eller armbågskontakt ska utföras med automatisk bortkoppling vid låsning med nyckel eller motorlås. Karmöverföring Ledningsövergång till utrustning i dörrblad och låskista ska generellt utföras dold i karm bakom dörrblad. Se tekniska anvisning Lås och tekniska anvisning Passage. Nätaggregat Generellt ska klenspänningssystem vara 2-poligt avsäkrade på sekundärsidan. Signalsystem Entrésignalsystem Ska monteras i kök för skolor, förskolor samt i huvudentréer förskolor. Entrésignal ska vara separat för varje avdelning samt kök. Signaltryckknapp ska utföras i rostfritt metall. 12 (13)

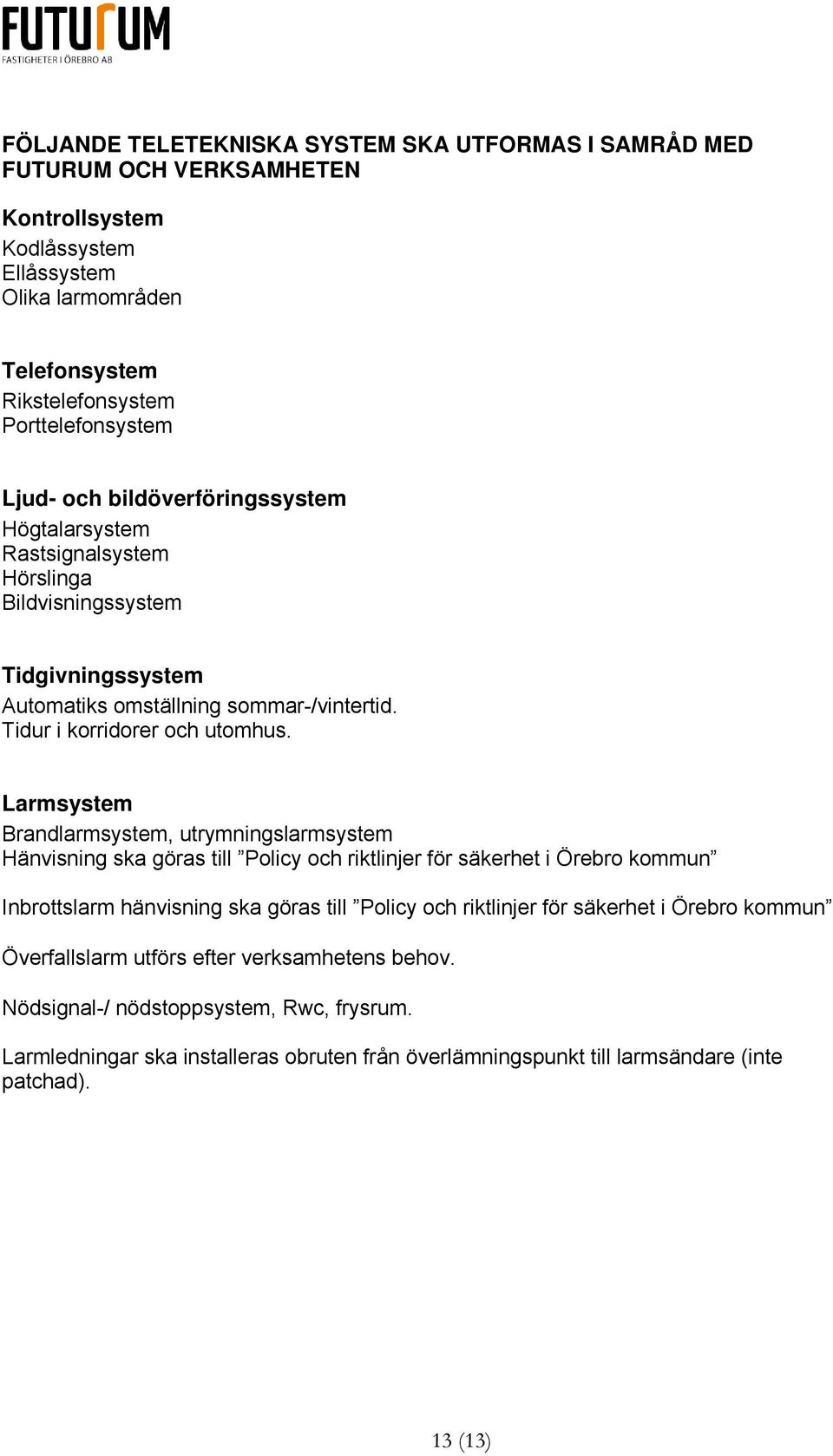

13 FÖLJANDE TELETEKNISKA SYSTEM SKA UTFORMAS I SAMRÅD MED FUTURUM OCH VERKSAMHETEN Kontrollsystem Kodlåssystem Ellåssystem Olika larmområden Telefonsystem Rikstelefonsystem Porttelefonsystem Ljud- och bildöverföringssystem Högtalarsystem Rastsignalsystem Hörslinga Bildvisningssystem Tidgivningssystem Automatiks omställning sommar-/vintertid. Tidur i korridorer och utomhus. Larmsystem Brandlarmsystem, utrymningslarmsystem Hänvisning ska göras till Policy och riktlinjer för säkerhet i Örebro kommun Inbrottslarm hänvisning ska göras till Policy och riktlinjer för säkerhet i Örebro kommun Överfallslarm utförs efter verksamhetens behov. Nödsignal-/ nödstoppsystem, Rwc, frysrum. Larmledningar ska installeras obruten från överlämningspunkt till larmsändare (inte patchad). 13 (13)
