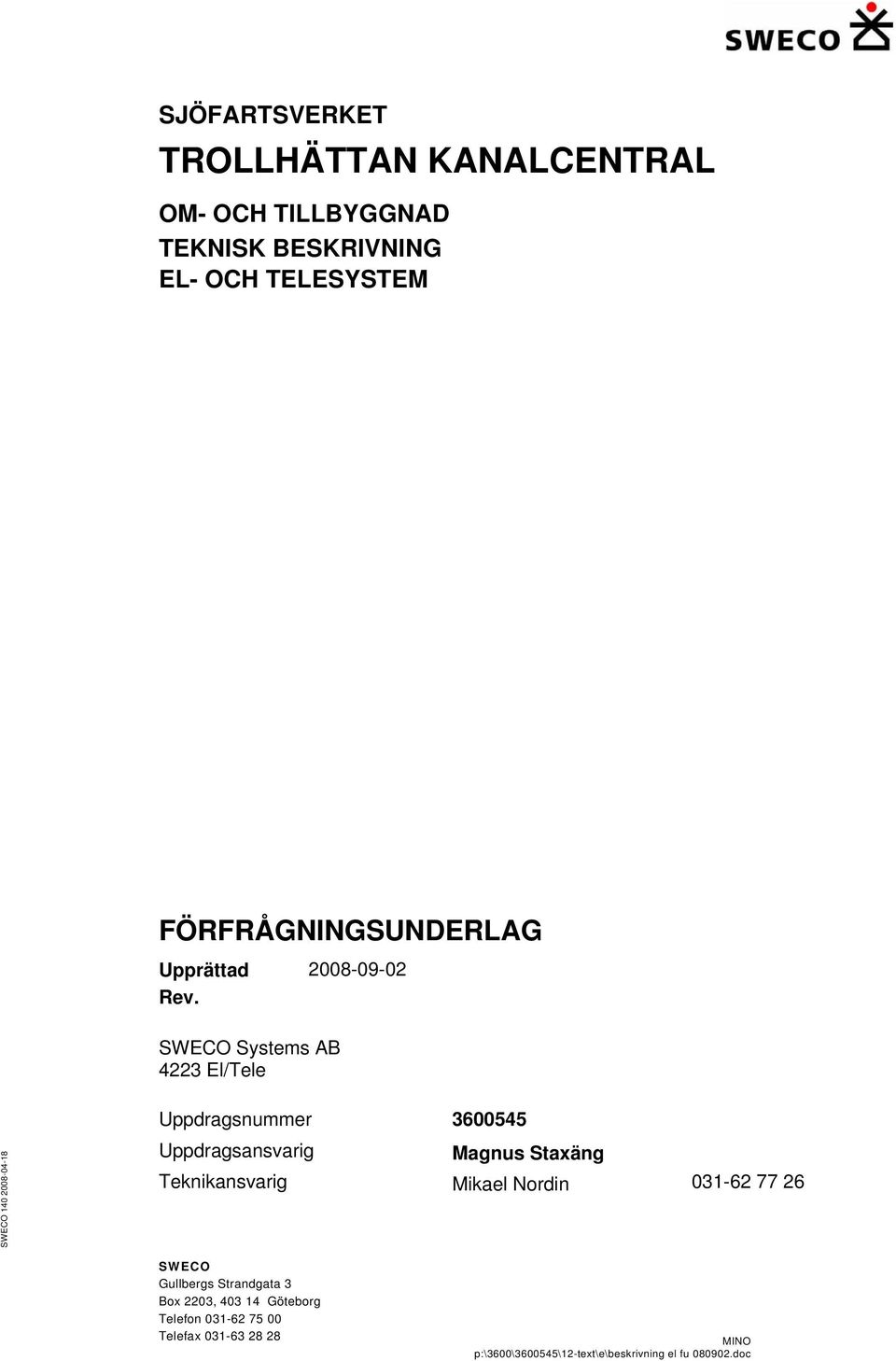

1 SJÖFARTSVERKET TROLLHÄTTAN KANALCENTRAL TEKNISK BESKRIVNING Upprättad Rev. SWECO Systems AB 4223 El/Tele Uppdragsnummer Uppdragsansvarig Magnus Staxäng Teknikansvarig Mikael Nordin SWECO Gullbergs Strandgata 3 Box 2203, Göteborg Telefon Telefax

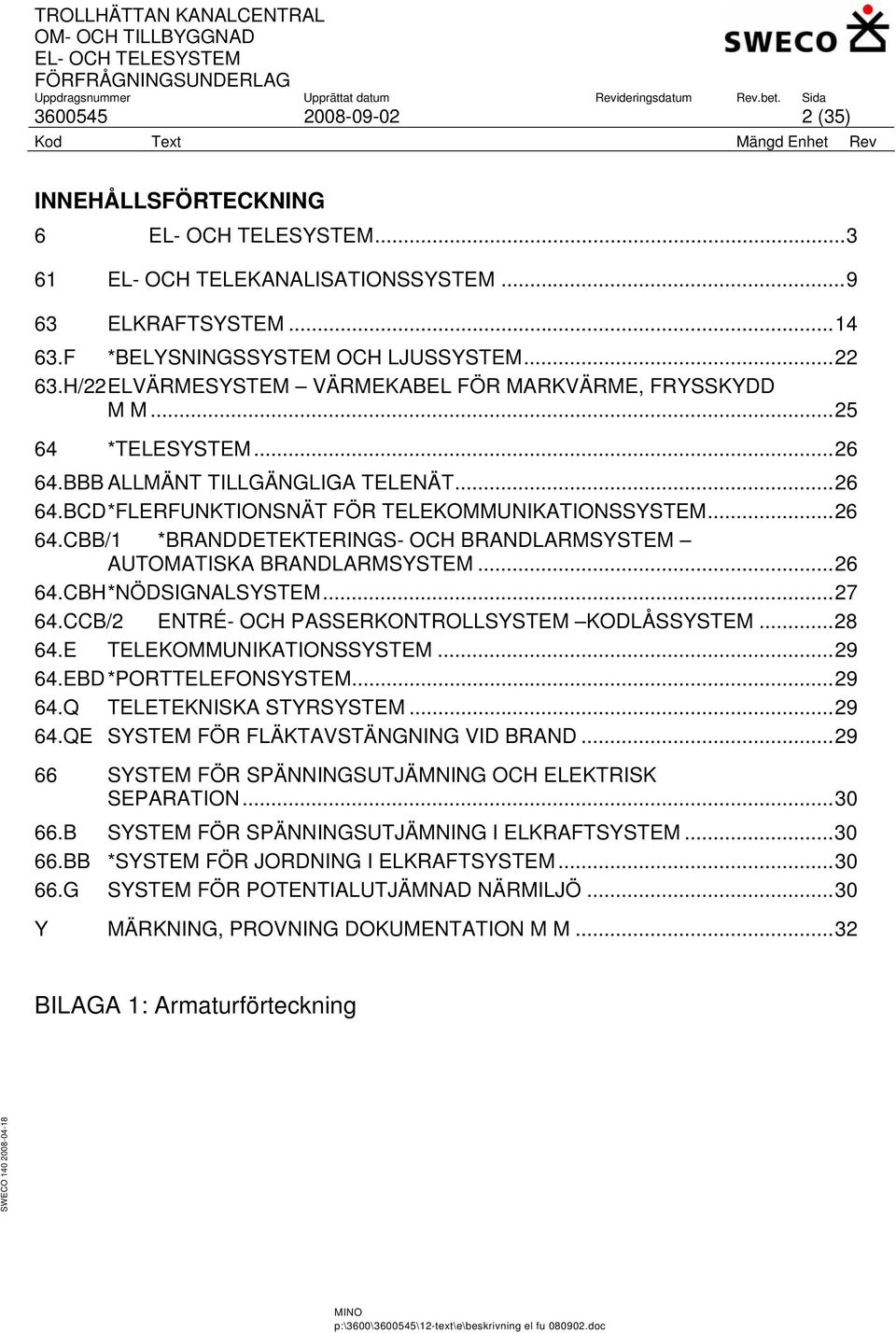

2 (35) INNEHÅLLSFÖRTECKNING EL- OCH TELEKANALISATIONSSYSTEM ELKRAFTSYSTEM F *BELYSNINGSSYSTEM OCH LJUSSYSTEM H/22 ELVÄRMESYSTEM VÄRMEKABEL FÖR MARKVÄRME, FRYSSKYDD M M *TELESYSTEM BBB ALLMÄNT TILLGÄNGLIGA TELENÄT BCD *FLERFUNKTIONSNÄT FÖR TELEKOMMUNIKATIONSSYSTEM CBB/1 *BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM CBH *NÖDSIGNALSYSTEM CCB/2 ENTRÉ- OCH PASSERKONTROLLSYSTEM KODLÅSSYSTEM E TELEKOMMUNIKATIONSSYSTEM EBD *PORTTELEFONSYSTEM Q TELETEKNISKA STYRSYSTEM QE SYSTEM FÖR FLÄKTAVSTÄNGNING VID BRAND SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION B SYSTEM FÖR SPÄNNINGSUTJÄMNING I ELKRAFTSYSTEM BB *SYSTEM FÖR JORDNING I ELKRAFTSYSTEM G SYSTEM FÖR POTENTIALUTJÄMNAD NÄRMILJÖ...30 Y MÄRKNING, PROVNING DOKUMENTATION M M...32 BILAGA 1: Armaturförteckning

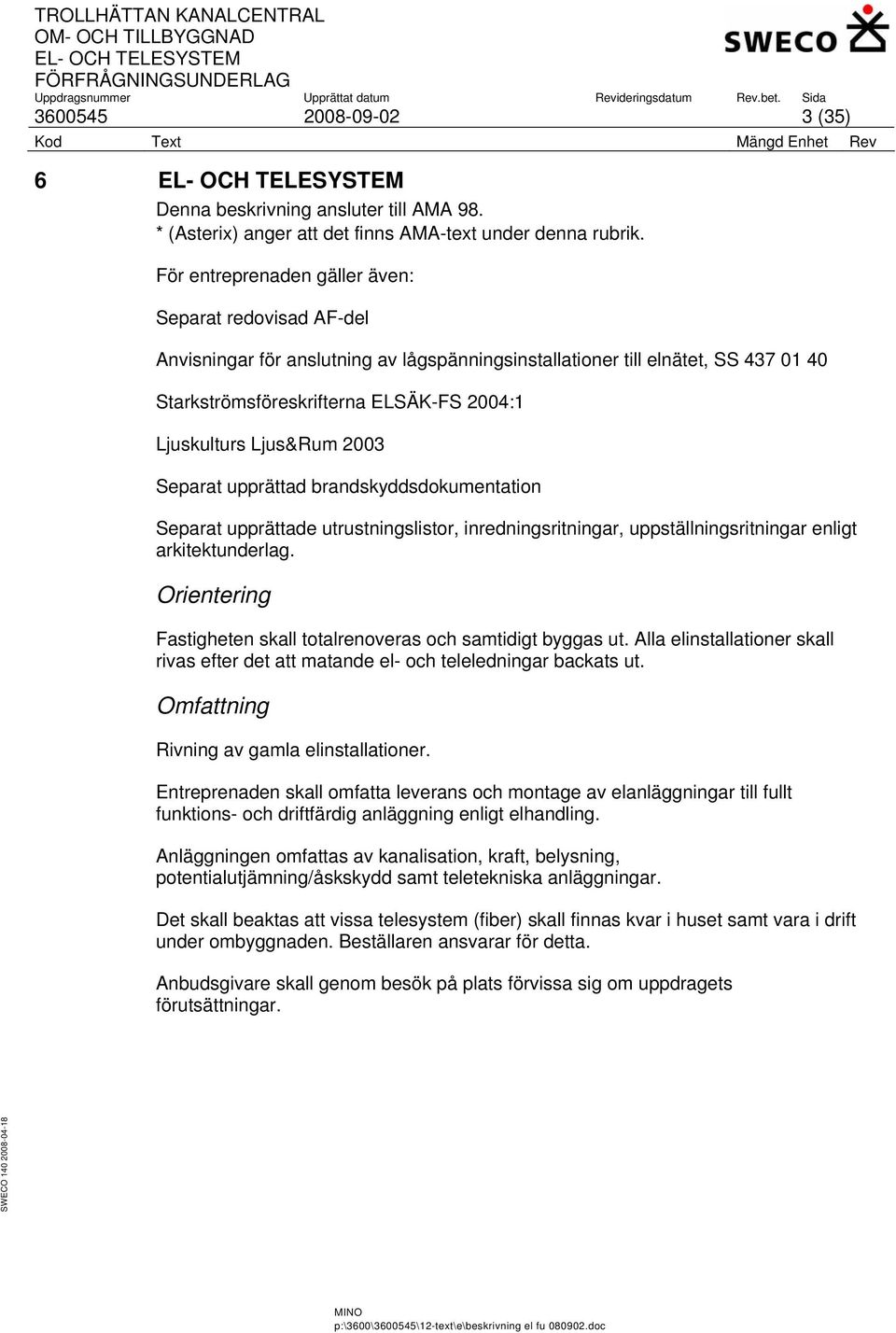

3 (35) 6 Denna beskrivning ansluter till AMA 98. * (Asterix) anger att det finns AMA-text under denna rubrik. För entreprenaden gäller även: Separat redovisad AF-del Anvisningar för anslutning av lågspänningsinstallationer till elnätet, SS Starkströmsföreskrifterna ELSÄK-FS 2004:1 Ljuskulturs Ljus&Rum 2003 Separat upprättad brandskyddsdokumentation Separat upprättade utrustningslistor, inredningsritningar, uppställningsritningar enligt arkitektunderlag. Orientering Fastigheten skall totalrenoveras och samtidigt byggas ut. Alla elinstallationer skall rivas efter det att matande el- och teleledningar backats ut. Omfattning Rivning av gamla elinstallationer. Entreprenaden skall omfatta leverans och montage av elanläggningar till fullt funktions- och driftfärdig anläggning enligt elhandling. Anläggningen omfattas av kanalisation, kraft, belysning, potentialutjämning/åskskydd samt teletekniska anläggningar. Det skall beaktas att vissa telesystem (fiber) skall finnas kvar i huset samt vara i drift under ombyggnaden. Beställaren ansvarar för detta. Anbudsgivare skall genom besök på plats förvissa sig om uppdragets förutsättningar.

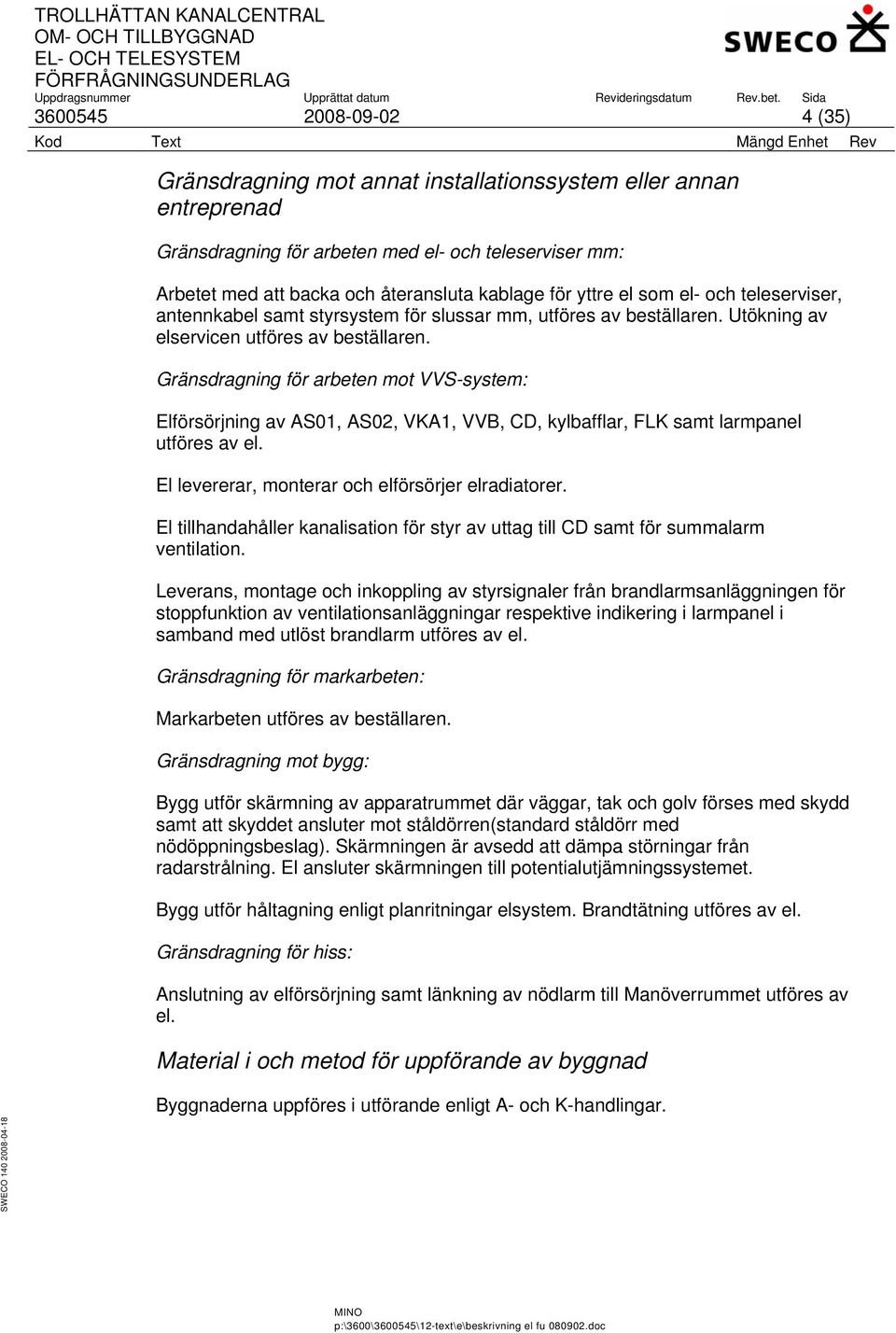

4 (35) Gränsdragning mot annat installationssystem eller annan entreprenad Gränsdragning för arbeten med el- och teleserviser mm: Arbetet med att backa och återansluta kablage för yttre el som el- och teleserviser, antennkabel samt styrsystem för slussar mm, utföres av beställaren. Utökning av elservicen utföres av beställaren. Gränsdragning för arbeten mot VVS-system: Elförsörjning av AS01, AS02, VKA1, VVB, CD, kylbafflar, FLK samt larmpanel utföres av el. El levererar, monterar och elförsörjer elradiatorer. El tillhandahåller kanalisation för styr av uttag till CD samt för summalarm ventilation. Leverans, montage och inkoppling av styrsignaler från brandlarmsanläggningen för stoppfunktion av ventilationsanläggningar respektive indikering i larmpanel i samband med utlöst brandlarm utföres av el. Gränsdragning för markarbeten: Markarbeten utföres av beställaren. Gränsdragning mot bygg: Bygg utför skärmning av apparatrummet där väggar, tak och golv förses med skydd samt att skyddet ansluter mot ståldörren(standard ståldörr med nödöppningsbeslag). Skärmningen är avsedd att dämpa störningar från radarstrålning. El ansluter skärmningen till potentialutjämningssystemet. Bygg utför håltagning enligt planritningar elsystem. Brandtätning utföres av el. Gränsdragning för hiss: Anslutning av elförsörjning samt länkning av nödlarm till Manöverrummet utföres av el. Material i och metod för uppförande av byggnad Byggnaderna uppföres i utförande enligt A- och K-handlingar.

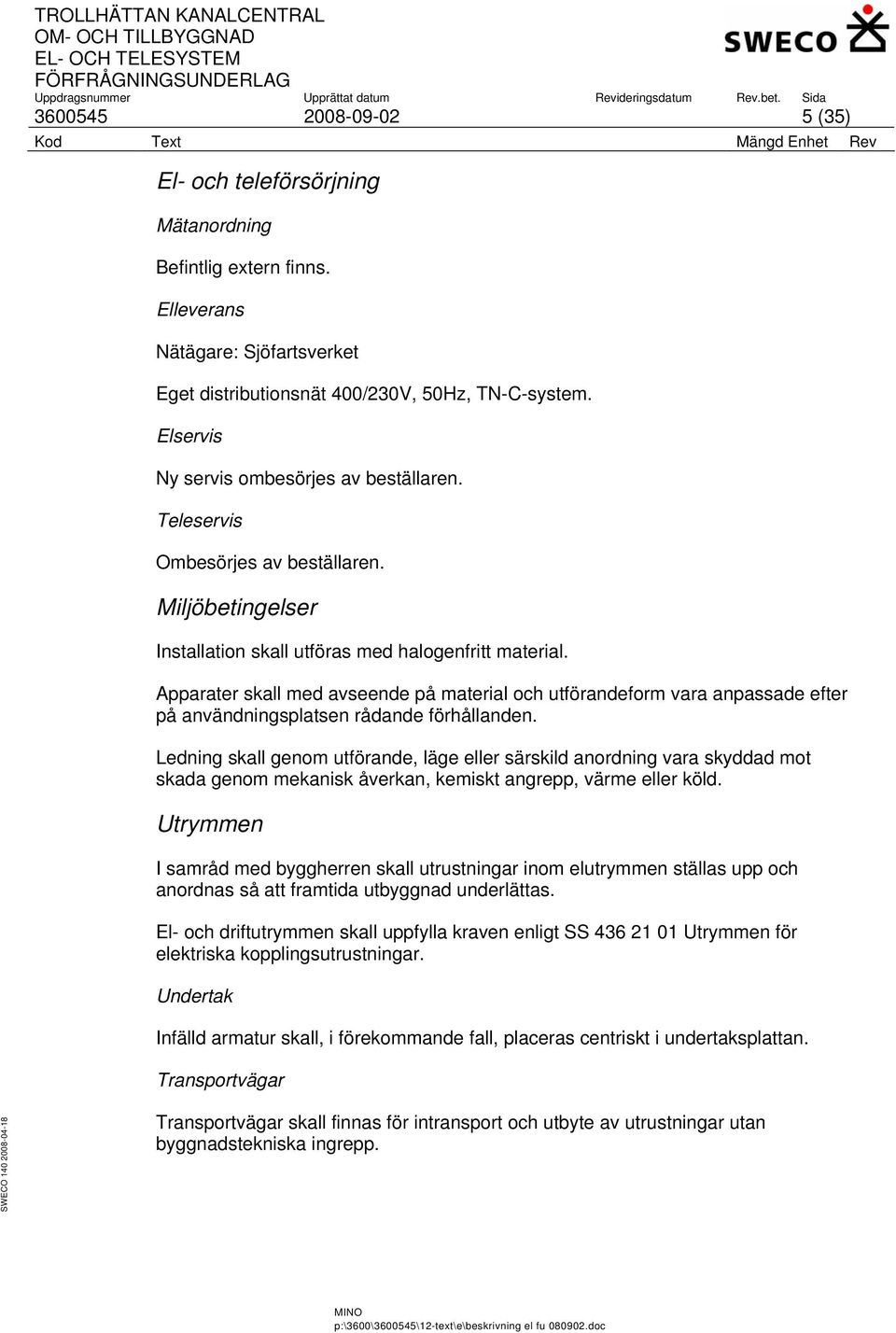

5 (35) El- och teleförsörjning Mätanordning Befintlig extern finns. Elleverans Nätägare: Sjöfartsverket Eget distributionsnät 400/230V, 50Hz, TN-C-system. Elservis Ny servis ombesörjes av beställaren. Teleservis Ombesörjes av beställaren. Miljöbetingelser Installation skall utföras med halogenfritt material. Apparater skall med avseende på material och utförandeform vara anpassade efter på användningsplatsen rådande förhållanden. Ledning skall genom utförande, läge eller särskild anordning vara skyddad mot skada genom mekanisk åverkan, kemiskt angrepp, värme eller köld. Utrymmen I samråd med byggherren skall utrustningar inom elutrymmen ställas upp och anordnas så att framtida utbyggnad underlättas. El- och driftutrymmen skall uppfylla kraven enligt SS Utrymmen för elektriska kopplingsutrustningar. Undertak Infälld armatur skall, i förekommande fall, placeras centriskt i undertaksplattan. Transportvägar Transportvägar skall finnas för intransport och utbyte av utrustningar utan byggnadstekniska ingrepp.

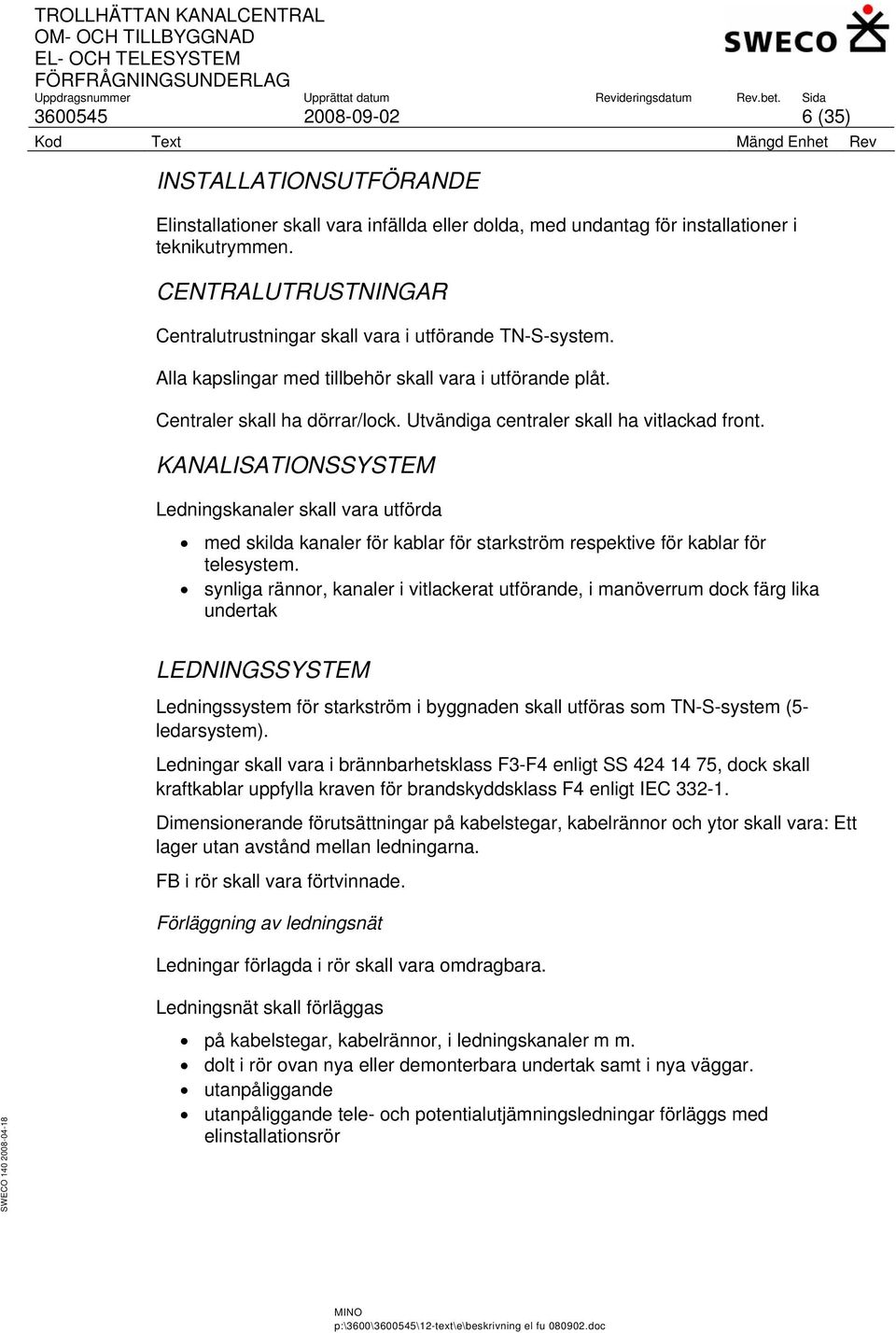

6 (35) INSTALLATIONSUTFÖRANDE Elinstallationer skall vara infällda eller dolda, med undantag för installationer i teknikutrymmen. CENTRALUTRUSTNINGAR Centralutrustningar skall vara i utförande TN-S-system. Alla kapslingar med tillbehör skall vara i utförande plåt. Centraler skall ha dörrar/lock. Utvändiga centraler skall ha vitlackad front. KANALISATIONSSYSTEM Ledningskanaler skall vara utförda med skilda kanaler för kablar för starkström respektive för kablar för telesystem. synliga rännor, kanaler i vitlackerat utförande, i manöverrum dock färg lika undertak LEDNINGSSYSTEM Ledningssystem för starkström i byggnaden skall utföras som TN-S-system (5- ledarsystem). Ledningar skall vara i brännbarhetsklass F3-F4 enligt SS , dock skall kraftkablar uppfylla kraven för brandskyddsklass F4 enligt IEC Dimensionerande förutsättningar på kabelstegar, kabelrännor och ytor skall vara: Ett lager utan avstånd mellan ledningarna. FB i rör skall vara förtvinnade. Förläggning av ledningsnät Ledningar förlagda i rör skall vara omdragbara. Ledningsnät skall förläggas på kabelstegar, kabelrännor, i ledningskanaler m m. dolt i rör ovan nya eller demonterbara undertak samt i nya väggar. utanpåliggande utanpåliggande tele- och potentialutjämningsledningar förläggs med elinstallationsrör

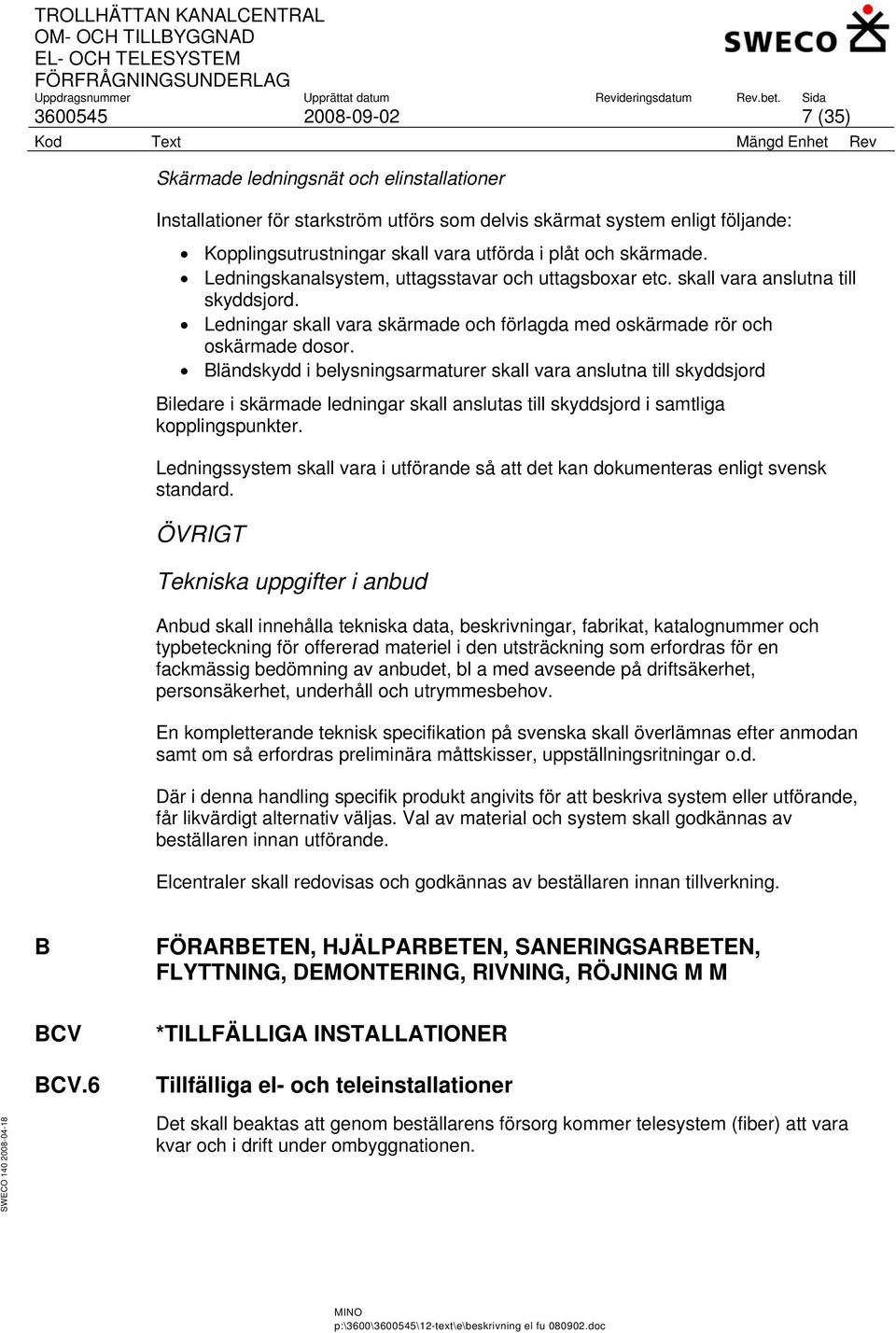

7 (35) Skärmade ledningsnät och elinstallationer Installationer för starkström utförs som delvis skärmat system enligt följande: Kopplingsutrustningar skall vara utförda i plåt och skärmade. Ledningskanalsystem, uttagsstavar och uttagsboxar etc. skall vara anslutna till skyddsjord. Ledningar skall vara skärmade och förlagda med oskärmade rör och oskärmade dosor. Bländskydd i belysningsarmaturer skall vara anslutna till skyddsjord Biledare i skärmade ledningar skall anslutas till skyddsjord i samtliga kopplingspunkter. Ledningssystem skall vara i utförande så att det kan dokumenteras enligt svensk standard. ÖVRIGT Tekniska uppgifter i anbud Anbud skall innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bl a med avseende på driftsäkerhet, personsäkerhet, underhåll och utrymmesbehov. En kompletterande teknisk specifikation på svenska skall överlämnas efter anmodan samt om så erfordras preliminära måttskisser, uppställningsritningar o.d. Där i denna handling specifik produkt angivits för att beskriva system eller utförande, får likvärdigt alternativ väljas. Val av material och system skall godkännas av beställaren innan utförande. Elcentraler skall redovisas och godkännas av beställaren innan tillverkning. B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BCV BCV.6 *TILLFÄLLIGA INSTALLATIONER Tillfälliga el- och teleinstallationer Det skall beaktas att genom beställarens försorg kommer telesystem (fiber) att vara kvar och i drift under ombyggnationen.

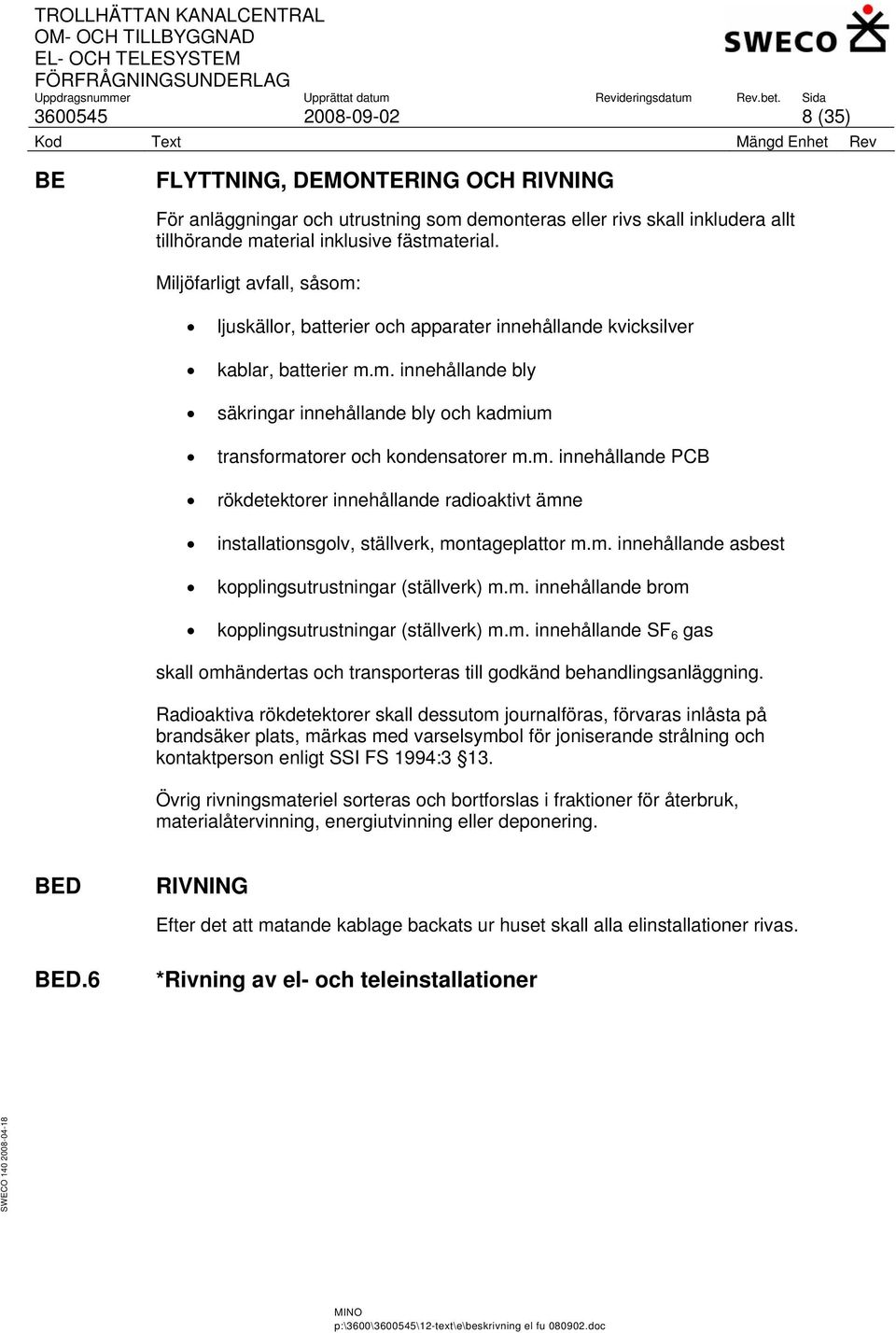

8 (35) BE FLYTTNING, DEMONTERING OCH RIVNING För anläggningar och utrustning som demonteras eller rivs skall inkludera allt tillhörande material inklusive fästmaterial. Miljöfarligt avfall, såsom: ljuskällor, batterier och apparater innehållande kvicksilver kablar, batterier m.m. innehållande bly säkringar innehållande bly och kadmium transformatorer och kondensatorer m.m. innehållande PCB rökdetektorer innehållande radioaktivt ämne installationsgolv, ställverk, montageplattor m.m. innehållande asbest kopplingsutrustningar (ställverk) m.m. innehållande brom kopplingsutrustningar (ställverk) m.m. innehållande SF 6 gas skall omhändertas och transporteras till godkänd behandlingsanläggning. Radioaktiva rökdetektorer skall dessutom journalföras, förvaras inlåsta på brandsäker plats, märkas med varselsymbol för joniserande strålning och kontaktperson enligt SSI FS 1994:3 13. Övrig rivningsmateriel sorteras och bortforslas i fraktioner för återbruk, materialåtervinning, energiutvinning eller deponering. BED RIVNING Efter det att matande kablage backats ur huset skall alla elinstallationer rivas. BED.6 *Rivning av el- och teleinstallationer

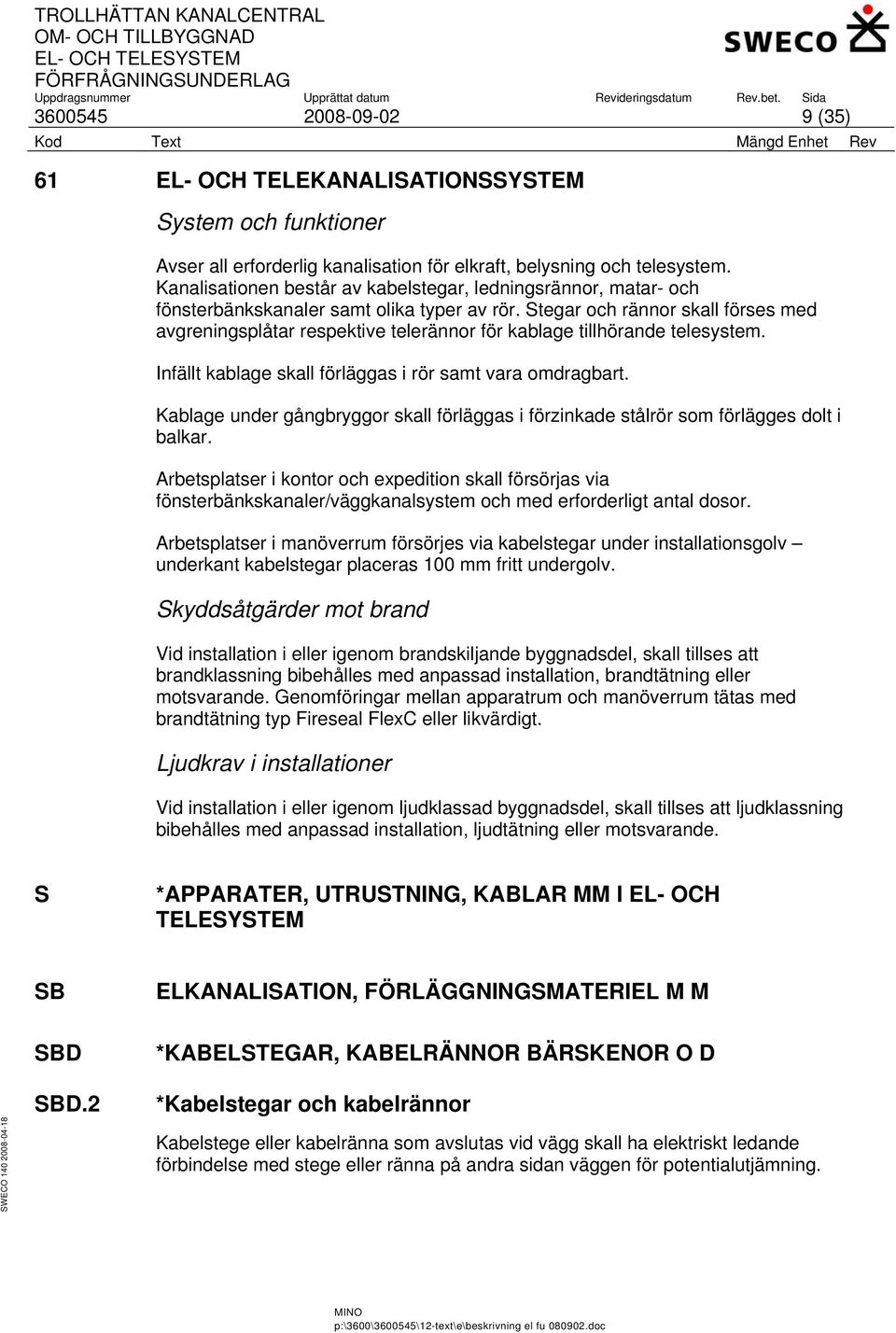

9 (35) 61 EL- OCH TELEKANALISATIONSSYSTEM System och funktioner Avser all erforderlig kanalisation för elkraft, belysning och telesystem. Kanalisationen består av kabelstegar, ledningsrännor, matar- och fönsterbänkskanaler samt olika typer av rör. Stegar och rännor skall förses med avgreningsplåtar respektive telerännor för kablage tillhörande telesystem. Infällt kablage skall förläggas i rör samt vara omdragbart. Kablage under gångbryggor skall förläggas i förzinkade stålrör som förlägges dolt i balkar. Arbetsplatser i kontor och expedition skall försörjas via fönsterbänkskanaler/väggkanalsystem och med erforderligt antal dosor. Arbetsplatser i manöverrum försörjes via kabelstegar under installationsgolv underkant kabelstegar placeras 100 mm fritt undergolv. Skyddsåtgärder mot brand Vid installation i eller igenom brandskiljande byggnadsdel, skall tillses att brandklassning bibehålles med anpassad installation, brandtätning eller motsvarande. Genomföringar mellan apparatrum och manöverrum tätas med brandtätning typ Fireseal FlexC eller likvärdigt. Ljudkrav i installationer Vid installation i eller igenom ljudklassad byggnadsdel, skall tillses att ljudklassning bibehålles med anpassad installation, ljudtätning eller motsvarande. S *APPARATER, UTRUSTNING, KABLAR MM I EL- OCH TELESYSTEM SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M SBD *KABELSTEGAR, KABELRÄNNOR BÄRSKENOR O D SBD.2 *Kabelstegar och kabelrännor Kabelstege eller kabelränna som avslutas vid vägg skall ha elektriskt ledande förbindelse med stege eller ränna på andra sidan väggen för potentialutjämning.

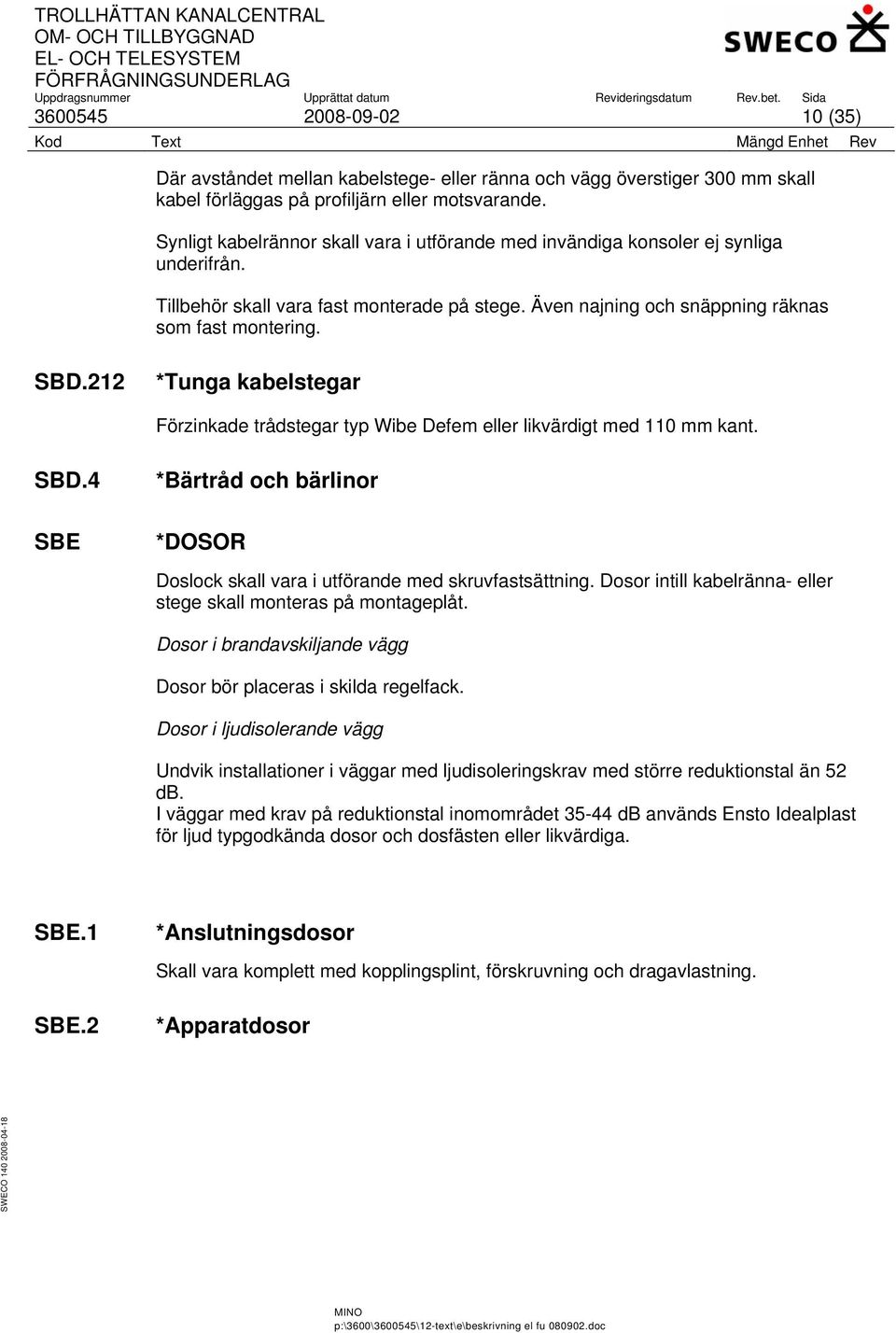

10 (35) Där avståndet mellan kabelstege- eller ränna och vägg överstiger 300 mm skall kabel förläggas på profiljärn eller motsvarande. Synligt kabelrännor skall vara i utförande med invändiga konsoler ej synliga underifrån. Tillbehör skall vara fast monterade på stege. Även najning och snäppning räknas som fast montering. SBD.212 *Tunga kabelstegar Förzinkade trådstegar typ Wibe Defem eller likvärdigt med 110 mm kant. SBD.4 *Bärtråd och bärlinor SBE *DOSOR Doslock skall vara i utförande med skruvfastsättning. Dosor intill kabelränna- eller stege skall monteras på montageplåt. Dosor i brandavskiljande vägg Dosor bör placeras i skilda regelfack. Dosor i ljudisolerande vägg Undvik installationer i väggar med ljudisoleringskrav med större reduktionstal än 52 db. I väggar med krav på reduktionstal inomområdet db används Ensto Idealplast för ljud typgodkända dosor och dosfästen eller likvärdiga. SBE.1 *Anslutningsdosor Skall vara komplett med kopplingsplint, förskruvning och dragavlastning. SBE.2 *Apparatdosor

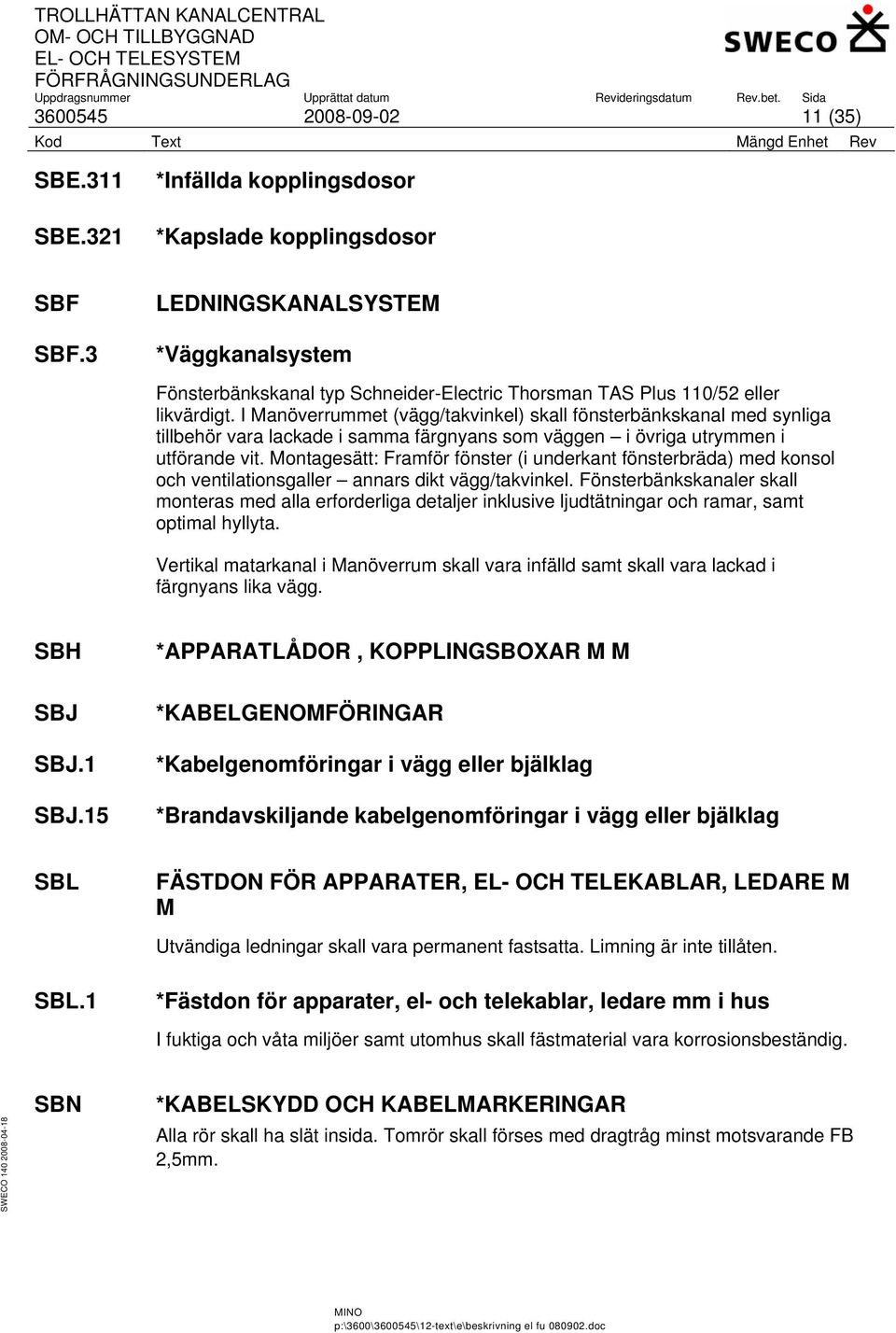

11 (35) SBE.311 SBE.321 *Infällda kopplingsdosor *Kapslade kopplingsdosor SBF SBF.3 LEDNINGSKANALSYSTEM *Väggkanalsystem Fönsterbänkskanal typ Schneider-Electric Thorsman TAS Plus 110/52 eller likvärdigt. I Manöverrummet (vägg/takvinkel) skall fönsterbänkskanal med synliga tillbehör vara lackade i samma färgnyans som väggen i övriga utrymmen i utförande vit. Montagesätt: Framför fönster (i underkant fönsterbräda) med konsol och ventilationsgaller annars dikt vägg/takvinkel. Fönsterbänkskanaler skall monteras med alla erforderliga detaljer inklusive ljudtätningar och ramar, samt optimal hyllyta. Vertikal matarkanal i Manöverrum skall vara infälld samt skall vara lackad i färgnyans lika vägg. SBH *APPARATLÅDOR, KOPPLINGSBOXAR M M SBJ SBJ.1 SBJ.15 *KABELGENOMFÖRINGAR *Kabelgenomföringar i vägg eller bjälklag *Brandavskiljande kabelgenomföringar i vägg eller bjälklag SBL FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE M M Utvändiga ledningar skall vara permanent fastsatta. Limning är inte tillåten. SBL.1 *Fästdon för apparater, el- och telekablar, ledare mm i hus I fuktiga och våta miljöer samt utomhus skall fästmaterial vara korrosionsbeständig. SBN *KABELSKYDD OCH KABELMARKERINGAR Alla rör skall ha slät insida. Tomrör skall förses med dragtråg minst motsvarande FB 2,5mm.

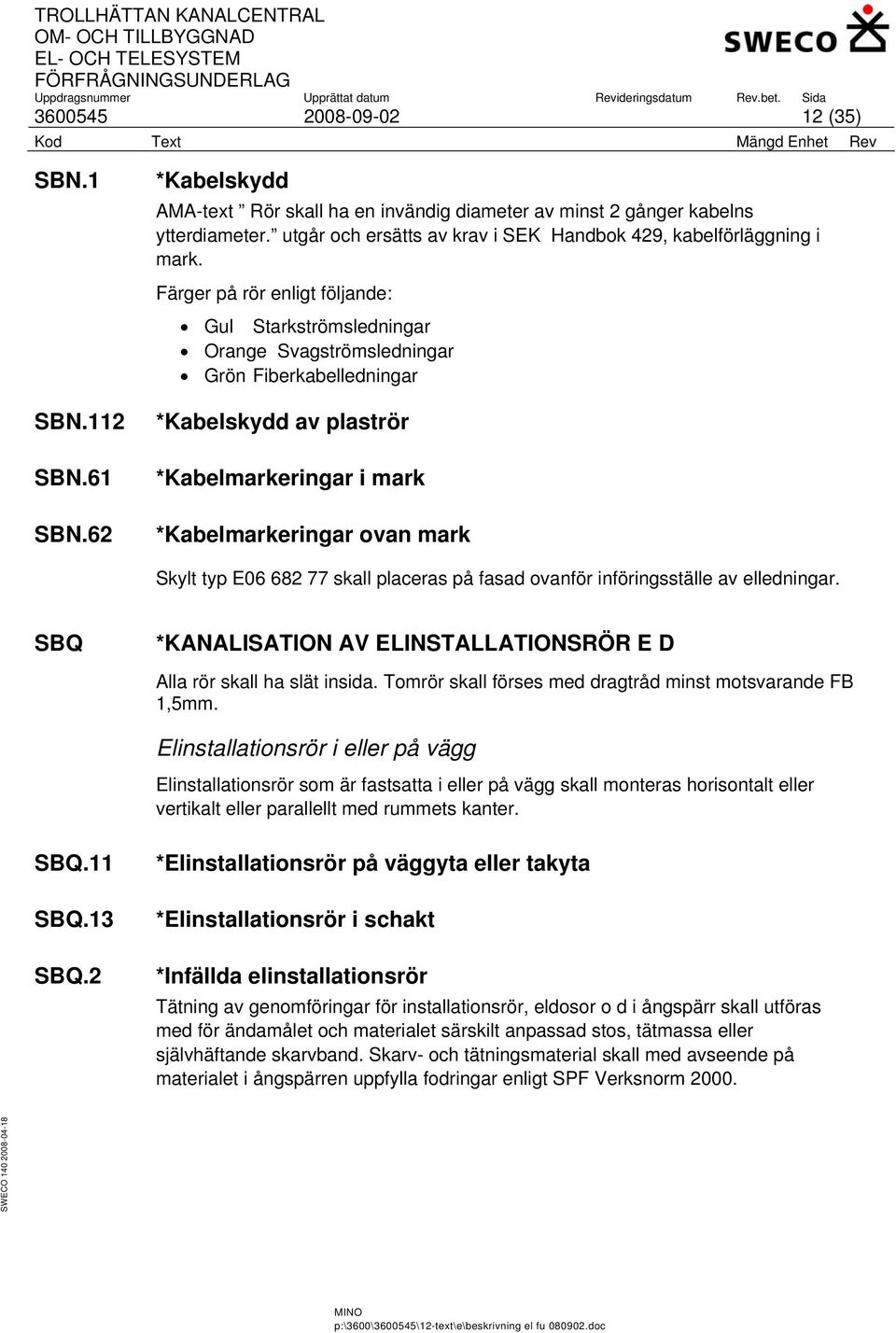

12 (35) SBN.1 SBN.112 SBN.61 SBN.62 *Kabelskydd AMA-text Rör skall ha en invändig diameter av minst 2 gånger kabelns ytterdiameter. utgår och ersätts av krav i SEK Handbok 429, kabelförläggning i mark. Färger på rör enligt följande: Gul Starkströmsledningar Orange Svagströmsledningar Grön Fiberkabelledningar *Kabelskydd av plaströr *Kabelmarkeringar i mark *Kabelmarkeringar ovan mark Skylt typ E skall placeras på fasad ovanför införingsställe av elledningar. SBQ *KANALISATION AV ELINSTALLATIONSRÖR E D Alla rör skall ha slät insida. Tomrör skall förses med dragtråd minst motsvarande FB 1,5mm. Elinstallationsrör i eller på vägg Elinstallationsrör som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. SBQ.11 SBQ.13 SBQ.2 *Elinstallationsrör på väggyta eller takyta *Elinstallationsrör i schakt *Infällda elinstallationsrör Tätning av genomföringar för installationsrör, eldosor o d i ångspärr skall utföras med för ändamålet och materialet särskilt anpassad stos, tätmassa eller självhäftande skarvband. Skarv- och tätningsmaterial skall med avseende på materialet i ångspärren uppfylla fodringar enligt SPF Verksnorm 2000.

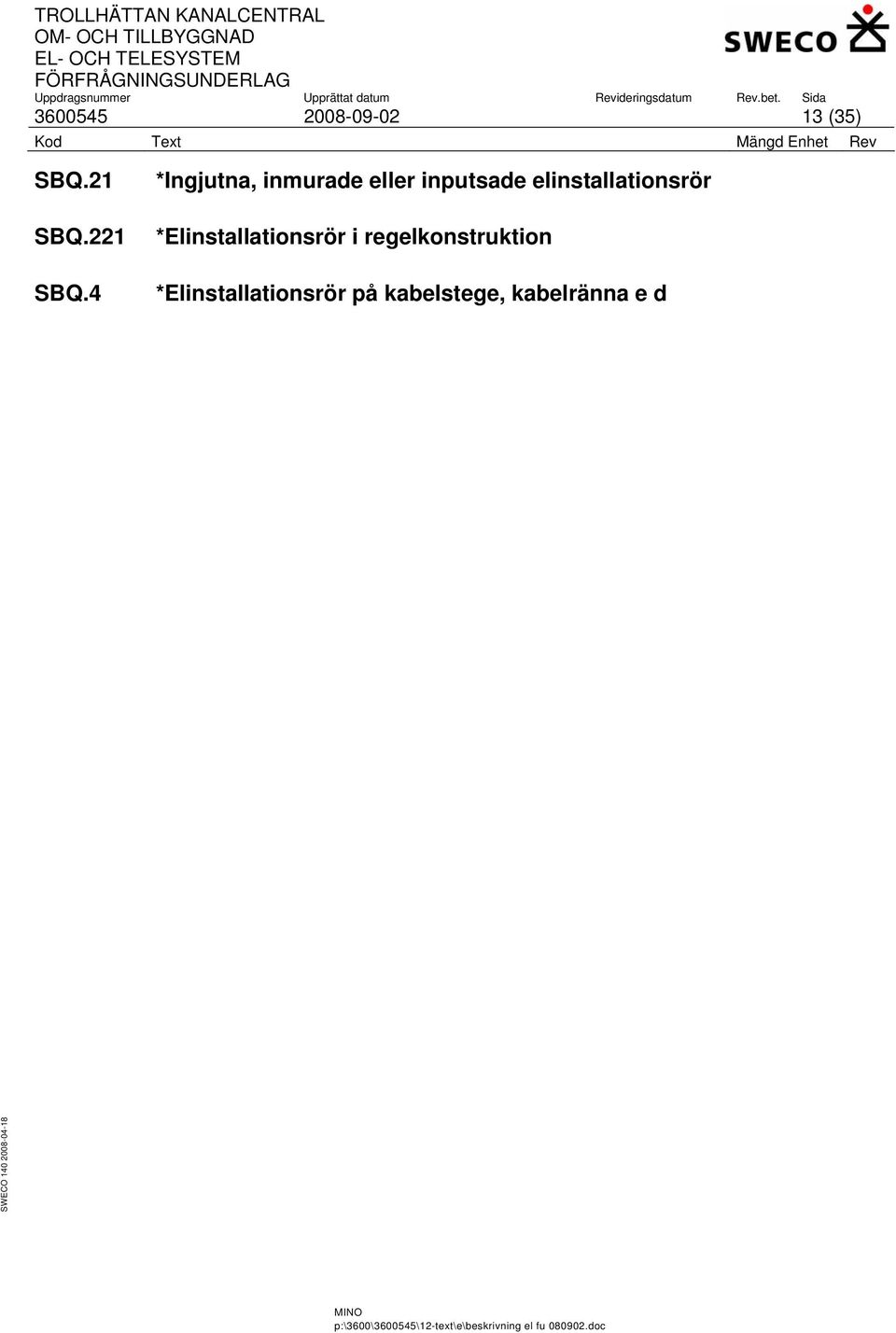

13 (35) SBQ.21 SBQ.221 SBQ.4 *Ingjutna, inmurade eller inputsade elinstallationsrör *Elinstallationsrör i regelkonstruktion *Elinstallationsrör på kabelstege, kabelränna e d

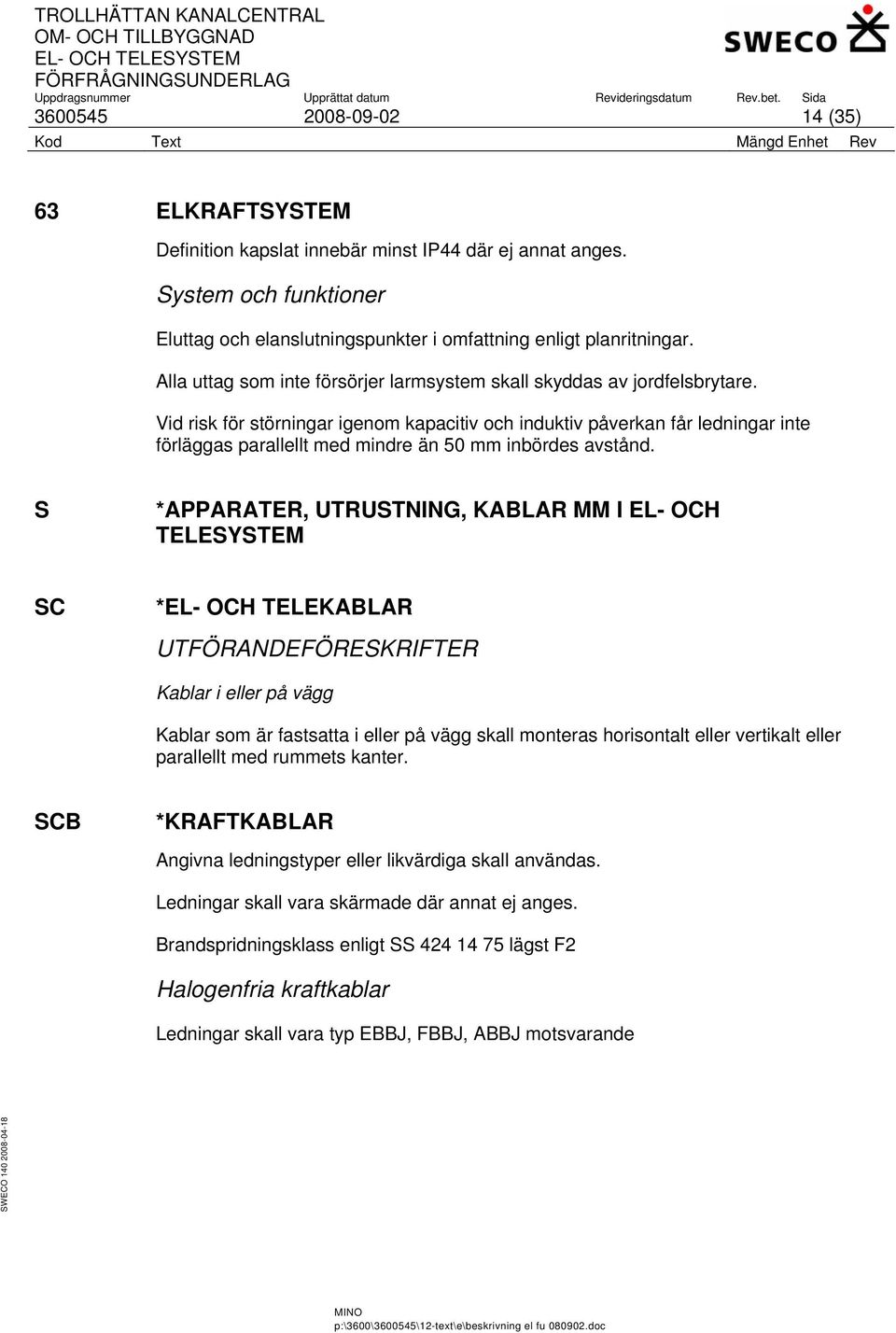

14 (35) 63 ELKRAFTSYSTEM Definition kapslat innebär minst IP44 där ej annat anges. System och funktioner Eluttag och elanslutningspunkter i omfattning enligt planritningar. Alla uttag som inte försörjer larmsystem skall skyddas av jordfelsbrytare. Vid risk för störningar igenom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med mindre än 50 mm inbördes avstånd. S *APPARATER, UTRUSTNING, KABLAR MM I EL- OCH TELESYSTEM SC *EL- OCH TELEKABLAR UTFÖRANDEFÖRESKRIFTER Kablar i eller på vägg Kablar som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. SCB *KRAFTKABLAR Angivna ledningstyper eller likvärdiga skall användas. Ledningar skall vara skärmade där annat ej anges. Brandspridningsklass enligt SS lägst F2 Halogenfria kraftkablar Ledningar skall vara typ EBBJ, FBBJ, ABBJ motsvarande

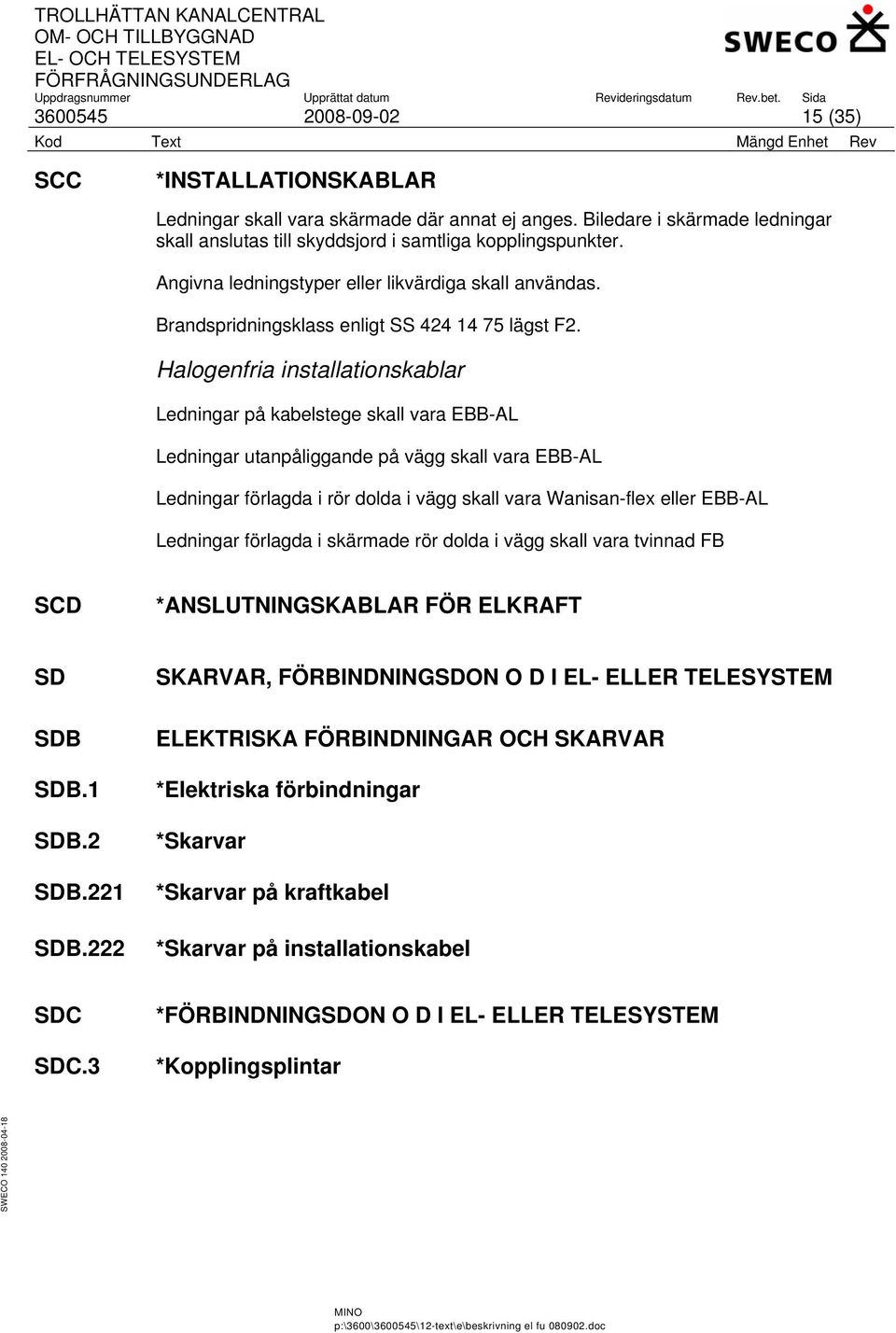

15 (35) SCC *INSTALLATIONSKABLAR Ledningar skall vara skärmade där annat ej anges. Biledare i skärmade ledningar skall anslutas till skyddsjord i samtliga kopplingspunkter. Angivna ledningstyper eller likvärdiga skall användas. Brandspridningsklass enligt SS lägst F2. Halogenfria installationskablar Ledningar på kabelstege skall vara EBB-AL Ledningar utanpåliggande på vägg skall vara EBB-AL Ledningar förlagda i rör dolda i vägg skall vara Wanisan-flex eller EBB-AL Ledningar förlagda i skärmade rör dolda i vägg skall vara tvinnad FB SCD *ANSLUTNINGSKABLAR FÖR ELKRAFT SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SDB SDB.1 SDB.2 SDB.221 SDB.222 ELEKTRISKA FÖRBINDNINGAR OCH SKARVAR *Elektriska förbindningar *Skarvar *Skarvar på kraftkabel *Skarvar på installationskabel SDC SDC.3 *FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM *Kopplingsplintar

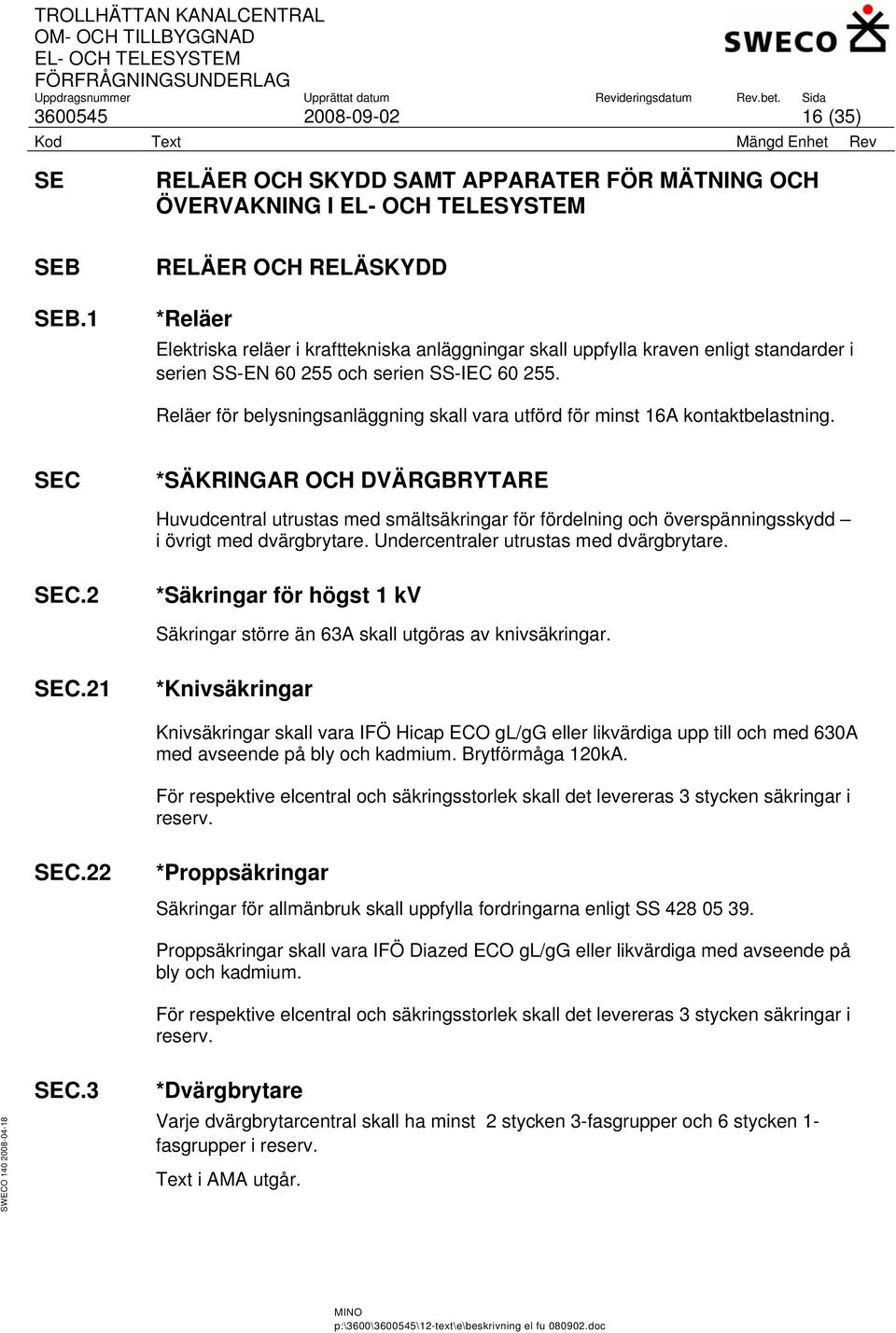

16 (35) SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I SEB SEB.1 RELÄER OCH RELÄSKYDD *Reläer Elektriska reläer i krafttekniska anläggningar skall uppfylla kraven enligt standarder i serien SS-EN och serien SS-IEC Reläer för belysningsanläggning skall vara utförd för minst 16A kontaktbelastning. SEC *SÄKRINGAR OCH DVÄRGBRYTARE Huvudcentral utrustas med smältsäkringar för fördelning och överspänningsskydd i övrigt med dvärgbrytare. Undercentraler utrustas med dvärgbrytare. SEC.2 *Säkringar för högst 1 kv Säkringar större än 63A skall utgöras av knivsäkringar. SEC.21 *Knivsäkringar Knivsäkringar skall vara IFÖ Hicap ECO gl/gg eller likvärdiga upp till och med 630A med avseende på bly och kadmium. Brytförmåga 120kA. För respektive elcentral och säkringsstorlek skall det levereras 3 stycken säkringar i reserv. SEC.22 *Proppsäkringar Säkringar för allmänbruk skall uppfylla fordringarna enligt SS Proppsäkringar skall vara IFÖ Diazed ECO gl/gg eller likvärdiga med avseende på bly och kadmium. För respektive elcentral och säkringsstorlek skall det levereras 3 stycken säkringar i reserv. SEC.3 *Dvärgbrytare Varje dvärgbrytarcentral skall ha minst 2 stycken 3-fasgrupper och 6 stycken 1- fasgrupper i reserv. Text i AMA utgår.

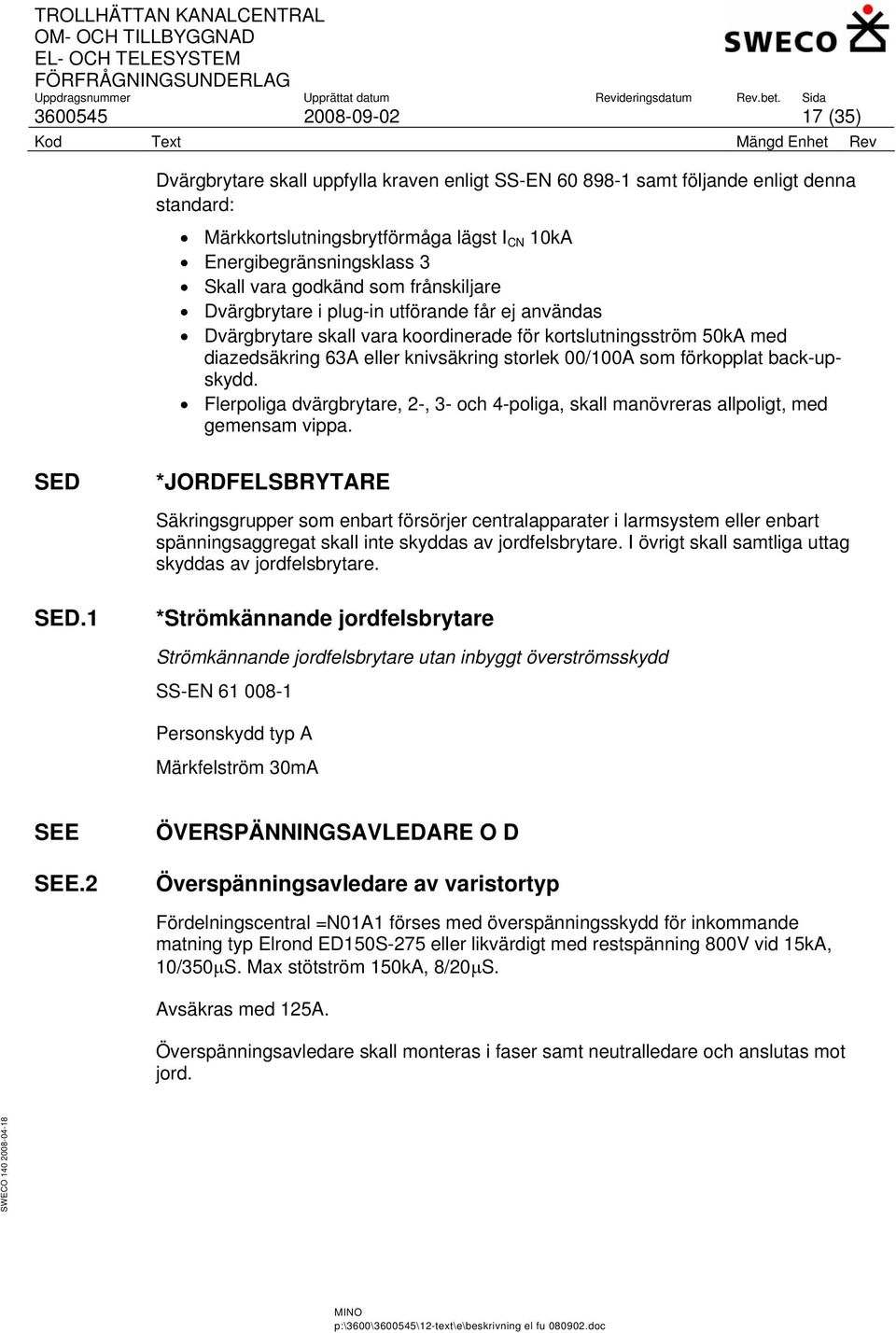

17 (35) Dvärgbrytare skall uppfylla kraven enligt SS-EN samt följande enligt denna standard: Märkkortslutningsbrytförmåga lägst I CN 10kA Energibegränsningsklass 3 Skall vara godkänd som frånskiljare Dvärgbrytare i plug-in utförande får ej användas Dvärgbrytare skall vara koordinerade för kortslutningsström 50kA med diazedsäkring 63A eller knivsäkring storlek 00/100A som förkopplat back-upskydd. Flerpoliga dvärgbrytare, 2-, 3- och 4-poliga, skall manövreras allpoligt, med gemensam vippa. SED *JORDFELSBRYTARE Säkringsgrupper som enbart försörjer centralapparater i larmsystem eller enbart spänningsaggregat skall inte skyddas av jordfelsbrytare. I övrigt skall samtliga uttag skyddas av jordfelsbrytare. SED.1 *Strömkännande jordfelsbrytare Strömkännande jordfelsbrytare utan inbyggt överströmsskydd SS-EN Personskydd typ A Märkfelström 30mA SEE SEE.2 ÖVERSPÄNNINGSAVLEDARE O D Överspänningsavledare av varistortyp Fördelningscentral =N01A1 förses med överspänningsskydd för inkommande matning typ Elrond ED150S-275 eller likvärdigt med restspänning 800V vid 15kA, 10/350µS. Max stötström 150kA, 8/20µS. Avsäkras med 125A. Överspänningsavledare skall monteras i faser samt neutralledare och anslutas mot jord.

18 (35) SJ SJC.2 SJC.22 SJC.41 SJC.42 APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING MM Isolertransformatorer och skyddstransformatorer *Skyddstransformatorer *Strömtransformatorer Strömtransformator skall vara torrisolerad och uppfylla kraven enligt SS-EN *Spänningstransformatorer Spänningstransformator skall vara torrisolerad och uppfylla kraven enligt SS-EN Sekundärkrets skall skyddas med säkring. SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER SKB SKB.42 *KOPPLINGSUTRUSTNINGAR *Lådkapslade kopplingsutrustningar för lågspänning Utvändig huvudcentral uppställes i apparatrum. Undercentraler i teknikutrymmen skall vara utvändiga, övriga undercentraler monteras infällda i väggar. Enheter i central Reläer m m skall monteras med hänsyn till god kylning. UTFÖRANDEFÖRESKRIFTER Centraler skall vara utförda för 5-ledarsystem och i utförande IP40. Centraler skall ha 25% reservplats efter färdigställd installation. Central skall förses med plintar för anslutning av alla in- och utgående ledningar, även reservgrupper och reservkontakter på kontaktorer mm. Nollplint skall finnas för varje huvudledning och varje gruppledning i central.

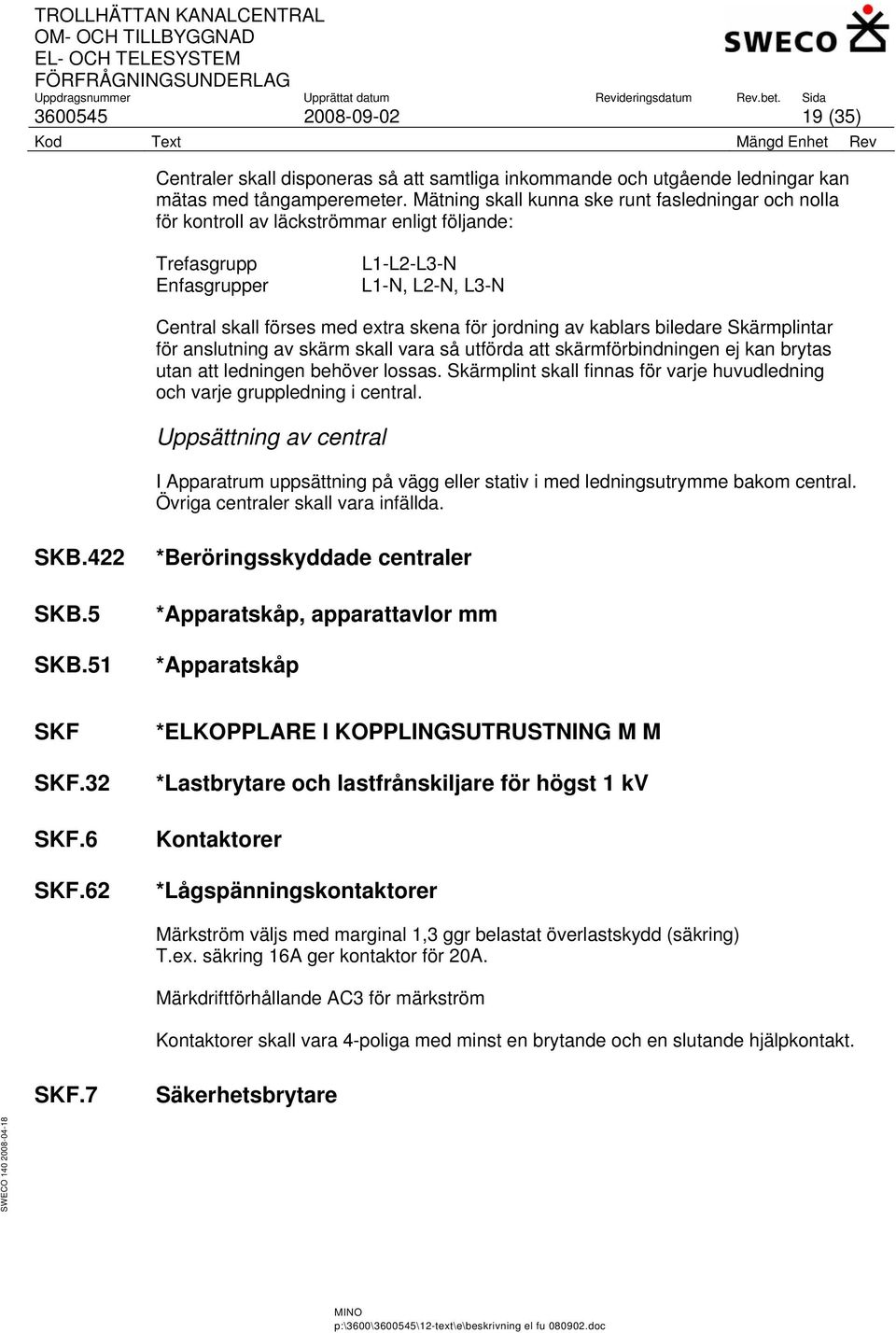

19 (35) Centraler skall disponeras så att samtliga inkommande och utgående ledningar kan mätas med tångamperemeter. Mätning skall kunna ske runt fasledningar och nolla för kontroll av läckströmmar enligt följande: Trefasgrupp Enfasgrupper L1-L2-L3-N L1-N, L2-N, L3-N Central skall förses med extra skena för jordning av kablars biledare Skärmplintar för anslutning av skärm skall vara så utförda att skärmförbindningen ej kan brytas utan att ledningen behöver lossas. Skärmplint skall finnas för varje huvudledning och varje gruppledning i central. Uppsättning av central I Apparatrum uppsättning på vägg eller stativ i med ledningsutrymme bakom central. Övriga centraler skall vara infällda. SKB.422 SKB.5 SKB.51 *Beröringsskyddade centraler *Apparatskåp, apparattavlor mm *Apparatskåp SKF SKF.32 SKF.6 SKF.62 *ELKOPPLARE I KOPPLINGSUTRUSTNING M M *Lastbrytare och lastfrånskiljare för högst 1 kv Kontaktorer *Lågspänningskontaktorer Märkström väljs med marginal 1,3 ggr belastat överlastskydd (säkring) T.ex. säkring 16A ger kontaktor för 20A. Märkdriftförhållande AC3 för märkström Kontaktorer skall vara 4-poliga med minst en brytande och en slutande hjälpkontakt. SKF.7 Säkerhetsbrytare

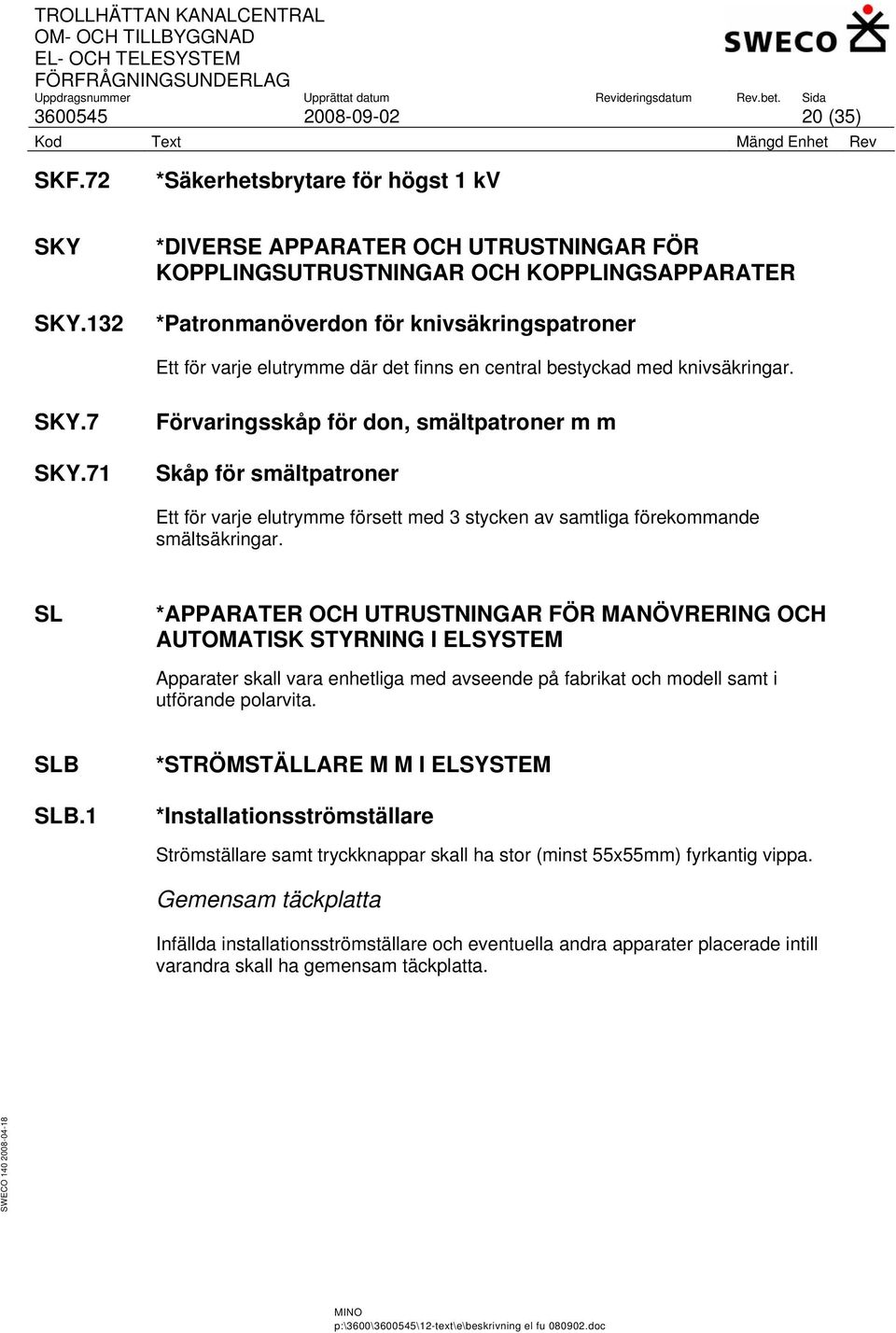

20 (35) SKF.72 *Säkerhetsbrytare för högst 1 kv SKY SKY.132 *DIVERSE APPARATER OCH UTRUSTNINGAR FÖR KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER *Patronmanöverdon för knivsäkringspatroner Ett för varje elutrymme där det finns en central bestyckad med knivsäkringar. SKY.7 SKY.71 Förvaringsskåp för don, smältpatroner m m Skåp för smältpatroner Ett för varje elutrymme försett med 3 stycken av samtliga förekommande smältsäkringar. SL *APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM Apparater skall vara enhetliga med avseende på fabrikat och modell samt i utförande polarvita. SLB SLB.1 *STRÖMSTÄLLARE M M I ELSYSTEM *Installationsströmställare Strömställare samt tryckknappar skall ha stor (minst 55x55mm) fyrkantig vippa. Gemensam täckplatta Infällda installationsströmställare och eventuella andra apparater placerade intill varandra skall ha gemensam täckplatta.

21 (35) SLB.131 *Tryckknappar för trappbelysning SLC SLC.11 SLC.2 KOPPLINGSUR, TRAPPAUTOMATER, TIDSTRÖMSTÄLLARE MM *Elektroniska kopplingsur *Trappautomater SM UTTAG I ELKRAFTSYSTEM SMB *ELUTTAG 1-vägs vägguttag för städning placeras 1000 mm över golv, i förekommande fall i kombination med strömställare. SMB.1 Vägguttag Samtliga uttag skall vara petskyddade samt 2-vägs där annat ej anges. System typ Thorsman CYB eller likvärdigt för fönsterbänkskanaler. SMB.11 SMB.12 *Vägguttag högst 16 A för allmänbruk *Vägguttag för industribruk e d CEE-uttag 16A 3 pol+n+pe IP44 SMB.141 Vägguttag kombinerade med tidströmställare Elektronisk tidströmställare i kombination med 1-vägs uttag skall ställas in på 30 minuter, dock skall inställningsmöjligheter finnas från 15 minuter till 8 timmar, och skall klara belastning 16A.

22 (35) 63.F *Belysningssystem och ljussystem System och funktioner Omfattning och utförande enligt armaturförteckning, planritningar och denna handling. För i armaturförteckning angivna armaturer får likvärdiga alternativ väljas. För ledning förlagd i mark som ansluter utomhusbelysning skall kabelns skyddsledarpart vara längre än övriga parter, så att det är säkerställt att den lossnar efter övriga parter enligt SS , Styrning och övervakning RWC, WC, Städ, Omklädning/Dusch samt trapp- och korridorstråk styres med närvarodetektor. Ytterbelysning skall styras med tidkanal och ljusrelä. Övriga utrymmen skall styras lokalt manuellt med strömställare. SL *APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM SLC SLC.2 KOPPLINGSUR, TRAPPAUTOMATER, TIDSTRÖMSTÄLLARE MM *Trappautomater SLD SLD.11 *MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M *Manövertryckknappar SLE SLE.1 STYRDON I ELSYSTEM *Styrdon för belysning

23 (35) SLF SLF.2 GIVARE, VAKTER M M I ELSYSTEM *Rörelsedetektorer och närvarodetektorer i elsystem Detektor skall ha omställbar tidsfördröjning inställd på 10 minuter i WC och 30 minuter i Omklädning dusch respektive korridorer/trappa. SLF.21 *Rörelsedetektorer Väggmonterad ca ög Väggmonterad detektor skall ha en avkänningsvinkel på 180 och ett täckningsradie på minst 6 meter. Omkopplare skall täckas med täcklock. Skall ha omställbar tidsfördröjning inställd på 15 minuter. Skall klara valfri last samt ej ha krav på minimilast för att fungera korrekt. Märkeffekt 2000 VA Märkspänning 230V Takmonterad Takmonterad detektor skall ha en avkänningsvinkel på 360 och en täckningsradie på minst 4 meter. Skall ha omställbar tidsfördröjning inställd på 20 minuter. Skall klara valfri last samt ej ha krav på minimilast för att fungera korrekt. Märkeffekt 2000 VA Märkspänning 230V SN *LJUSARMATURER, LJUSKÄLLOR M M SNB SNB.1 *FASTA LJUSARMATURER FÖR ALLMÄNBELYSNING *Fasta ljusarmaturer för öppen montering SNB.2 *Fasta ljusarmaturer för infälld montering

24 (35) SND *LJUSARMATURER FÖR YTTERBELYSNING SNT SNT.1 SNT.12 SNT.122 BELYSNINGSMATERIEL *Ljuskällor *Lysrör *Fullfärgsrör Long Life lysrör: Skall användas i utrymmen med långa drifttider som korridorer, kontor, Ljusfärg: Varmvit, 3000 Kelvin. Lysrör skall lägst ha Ra-index 85 enligt Internationella Belysningskommissionens färgåtergivningsindex. Medellivslängd lägst timmar. SNT.124 Kompaktlysrör Ljusfärg: Varmvit, 3000 Kelvin. Kompaktlysrör skall lägst ha Ra-index >80 enligt Internationella Belysningskommissionens färgåtergivningsindex. SNT.2 Förkopplingsdon, tänddon och driftdon Skall ha 5-års funktionsgaranti. Funktionsgaranti skall gälla vid användning av alla på marknaden normerade ljuskällor.

25 (35) SNT.21 SNT.22 SNT.23 *Förkopplingsdon *Tänddon *Elektroniska driftdon HF-don skall vara utförda med mjukstart HF-don utan ljusreglering skall vara utförd med spänningsvakt för under- och överspänning. SNT.51 *Lamphållare 63.H/22 Elvärmesystem värmekabel för markvärme, frysskydd m m Genomföringar från tak till stuprör och vattenkupor dessa förses med värmekabel system typ DEVI Iceguard eller likvärdigt dimensioneras för att kunna utökas till att omfatta hängrännor och stuprör. Anläggning skall vara i utförande så att den enkelt kan utökas till att omfatta stup- och hängrännor. Regleras med reglerenhet typ Devireg 850 med takgivare eller likvärdigt. Utförande och tillbehör enligt tillverkarens anvisningar manövreras till-auto-från.

26 (35) 64 *TELESYSTEM System och funktioner Externa anslutningar ombesörjes av beställaren. 64.BBB Allmänt tillgängliga telenät Endast kanalisation enligt planritningar utföres. 64.BCD *Flerfunktionsnät för telekommunikationssystem Endast kanalisation enligt planritningar utföres. 64.CBB/1 *Branddetekterings- och brandlarmsystem automatiska brandlarmsystem Utföres som lokalt brandlarm förberett för extern larmanslutning typ adresserbart system Ziton eller likvärdigt. Brandförsvarstablå skall placeras Entré. T *APPARATER OCH UTRUSTNING I TELE- OCH DATAKOMMUNIKATIONSSYSTEM Detektorer skall vara försedda med skyddskåpa under byggtiden som skydd mot damm och smuts, och skall avlägsnas i samband med provning och injustering. TBB TBB.1 APPARATER I TELETEKNISKA LARMSYSTEM *Apparater m m i branddetekterings - och brandlarmsystem

27 (35) TBB.1141 *Larmknappar TBB.115 *Detektorer TBB.1152 *Rökdetektorer TBB.116 *Larmdon Larmdon monteras minst 2200 mm över golv där så är möjligt. Larmdon förses med skylt med texten BRANDLARM. TBB Sirener Olika toner skall kunna väljas. TBB.1162 *Optiska larmdon 64.CBH *Nödsignalsystem System och funktioner RWC-larm skall installeras i RWC. Nödsignal i utförande lokalt med rumslampa och summer berört utrymme. Där ej annat anges under punkterna TBB avses RWC. Nödsignal från hiss Nödsignal från hiss skall länkas till ny larmpanel i Manöverrummet. TBB.33 *Manöverapparater Manöverapparat skall vara i utförande med röd optisk signaltryckknapp. Placeras 300 över golv. TBB.331 *Anropsapparater Manöverapparat vid dörr skall vara i utförande med röd optisk signaltryckknapp samt skall placeras 300 över golv. Manöverapparat vid armstöd skall vara i utförande med röd optisk signal samt med pärontryckknapp samt skall placeras 700 mm över golv. Pärontryckknappen skall fästas längst fram på armstödet

28 (35) TBB.332 *Återställningsapparater Återställningsapparat skall vara i utförande med röd optisk signaltryckknapp samt ha återställningstryckknapp med kvitteringslampa. Placeras intill dörr 900 mm över golv. TBB.333 TBB.353 *Kombinerade anrops- och återställningsapparater *Kombinerade optiska- och akustiska signaldon Rumslampa med minne som placeras på utsida rum skall ha optisk röd signal, summerlarm samt potentialfri kontakt för larmutgång. Placeras 2200 mm över golv. För hissnödlarm monteras en summalarmtablå i Manöverrummet. Larmtablå skall kunna återställas inför felsökning. 64.CCB/2 Entré- och passerkontrollsystem kodlåssystem System och funktioner System typ Bewator Telecode TC5000 eller likvärdigt. Kodlåssystemet skall vara i kombination med porttelefonsystem och i omfattning och utförande enligt planritningar. Koden skall vara 4-siffrig. Svarsapparaten utgörs av en vanligt telefon placerad i Manöverrummet. Beträffande porttelefonsystem se 64.EBD. Strömförsörjning Ansluts till egen strömförsörjning. TBC.3 Apparater i kodlåssystem Enligt fabrikat. TBC.31 Kodlåscentraler Enligt fabrikat.

29 (35) TBC.32 Manöverapparater Enligt fabrikat. TBC.321 *Manöverpaneler 64.E Telekommunikationssystem 64.EBD *Porttelefonsystem System och funktioner System enligt avsnitt 64.CCB/2. Två entréer skall förses med högtalande anropsapparater. TFB.52 TFB.542 TFB.55 *Porttelefoncentraler *Högtalande porttelefonapparater *Signaldon 64.Q Teletekniska styrsystem 64.QE System för fläktavstängning vid brand Potentialfri brytande kontakt i brandlarmssystem för förregling av ventilation vid utlöst brandlarm skall installeras och kopplas till luftaggregat samt till larmtablå.

30 (35) 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 66.B System för spänningsutjämning i elkraftsystem 66.BB *System för jordning i elkraftsystem 66.G System för potentialutjämnad närmiljö Potentialutjämningssystem Byggnaden skall förses med system för potentialutjämning. System och funktioner Huvudpotentialutjämning Huvudpotentialutjämning enligt SS , skall utföras enligt följande: En huvudjordningsskena (potentialutjämningsskena) skall monteras vid kopplingsutrustning (elcentral, ställverk, apparatskåp etc.) enligt planritning. Skyddsledare eller PEN-ledare i kopplingsutrustning skall anslutas till huvudjordningskenan. Flera kopplingsutrustningar i samma rum/nisch skall ansluts till gemensam huvudjordningsskena. Större ledande delar i byggnad skall anslutas till huvudpotentialutjämningssystemet såsom: Strålskydd i väggar och tak i apparatrum inklusive ståldörr med karm Data-/ telestativ / skåp / rackar Kabelstege, kabelränna, montageränna, armaturskena Ventilations-kanal/ -aggregat Rörledningar av metall (vatten, gas, värme, kyla, avlopp, takavvattning, sprinkler etc.) Balk, pelare i byggnadsstomme Trappor av metall Hissgejdrar Ledande delar som ansluter byggnad utifrån skall anslutas till huvudjordningsskenan.

31 (35) Vattenmätare skall shuntas. Kompletterande potentialutjämning Följande skall jordas (utförs som kompletterande potentialutjämning) med samtliga ingående skyddsledare i matande gruppledningar Fönsterbänkskanaler, matarkanaler, uttagsstavar, golvboxar etc. SDC SDC.4 *FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM *Kabelanslutningsdon, provningsklämmor mm SDC.4131 Huvudjordningsplintar och huvudjordningsskenor Skall ha minst 5 st anslutningar i reserv. Gäller för huvudpotentialutjämningsskena och kompletterande potentialutjämningsskena. SDC.43 *Anslutningsdon i spänningsutjämningssystem Där kabelskoanslutning används skall maskingängad skruv, mutter och brickor användas. SRD SRD.131 *SPÄNNINGSUTJÄMNINGSLEDARE O D Huvudpotentialutjämningsledare Huvudpotentialutjämningsledare skall vara grön/gul och ha arean minst 25mm². Ledare skall vara isolerad CU-ledare typ MK/MB eller likvärdig. Kompletterande potentialutjämningsledare skall vara grön/gul. Ledare skall vara isolerad CU-ledare typ MK/MB eller likvärdig.

32 (35) Y MÄRKNING, PROVNING DOKUMENTATION M M CE-märkning Platsbyggda centraler, apparatskåp och ställverk skall CE-märkas. Inom ramen för CE-märkning skall även dokument såsom centralförteckningar tillhandahållas på anmodan. YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER Ledningar märkes med beteckning för matande central och grupp. Centraler förses med centralförteckning. För infällda centraler placeras förteckningen på insida lock. YTB.1 YTB.16 *Märkning av installationer *Märkning av el- och teleinstallationer YTB.1631 *Märkning av centralutrustningar i elkraftinstallationer YTB *Märkning av huvudledningar YTB *Märkning av gruppledningar YTB.164 *Märkning av teleinstallationer YTB.1641 *Märkning av centralutrustningar i teleinstallationer YTB.1643 *Märkning av platsutrustningar i teleinstallationer YTB.166 *Märkning av installationer i system för spänningsutjämning eller elektrisk separation YTB.26 *Skyltning för el- och teleinstallationer

33 (35) YTB.263 *Skyltning för elkraftinstallationer Skyltning vid krets som innehåller elektroniska apparater Vid kopplingsutrustning som betjänar kretsar med elektroniska komponenter skall sättas upp skylt med texten I krets som innehåller elekotriniska komponenter skall isolationsmätning utföras med fas- och neutralledare förbundna. YTB.264 YTB.266 *Skyltning för teleinstallationer *Skyltning för installationer i system för spänningsutjämning eller elektrisk separation YTB.2661 *Skyltning för installationer för jordning i elkraftsystem YTC *PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM För samordnad provning beräknas 8 timmar på plats fördelat på två tillfällen. Samtliga anläggningsdelar skall vara avprovade och eventuella fel avhjälpta före slutbesiktning. YTC.1 YTC.16 *Provning av installationssystem *Provning av el- och telesystem YTC.1632 *Provning av belysningssystem och ljussystem YTC.164 YTC.4 YTC.46 *Provning av telesystem Kontroll före idrifttagning av installationer *Kontroll före idrifttagning av el- och teleinstallationer YU *TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUD YUD.6 *RELATIONSHANDLINGAR FÖR INSTALLATIONER *Relationshandlingar för el- och teleinstallationer

34 (35) Entreprenör skall tillhandahålla tillverkardeklarationer på ingående produkter som måste vara CE-märkta i elinstallationer samt på anmodan tillhandahålla uppgifter för annat installationssystem t.ex. VVS-installatör. YUD.64 *Relationshandlingar för teleinstallationer Omfattning: Registreringshandlingar. Samtliga provnings- och mätningsprotokoll. Anläggar- och besiktningsintyg för brandlarmsystem. OR- och serviceritningar för brandlarmsystem i 2 omgångar. Programmeringsutskrifter. Inramade kopior av dokument uppsätts vid utrustningar enligt följande: monteringsritning i plastficka vid resp. kopplingsfält OR-ritningar för brandlarm upprättas enligt Anvisningar för orienterings- och serviceritningar för brandlarmanläggning SBF 1021:1. Sammanställningsprotokoll över samtliga mät- och provningsprotokoll insatt i pärm samt leverans av dito på datamedia. Samtliga mätningar av kopparkablarna skall skrivas ut fullständigt. YUD.642 YUD.66 *Relationshandlingar för teletekniska säkerhetsinstallationer Relationshandlingar för installationer i system för spänningsutjämning och elektrisk separation YUH YUH.6 YUH.66 *DRIFTINSTRUKTIONER FÖR INSTALLATIONER *Driftinstruktioner för el- och teleinstallationer *Driftinstruktioner för installationer i system för spänningsutjämning eller elektrisk separation YUK *UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER YUK.6 *Underhållsinstruktioner för el- och teleinstallationer

35 (35) YUK.66 *Underhållsinstruktioner för installationer i system för spänningsutjämning eller elektrisk separation YUP YUP.6 YUP.64 *INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Entreprenören skall informera av beställaren utsedd personal beträffande elsystemens omfattning och funktion. Beräknad tidsåtgång med personalen: 4 timmar. Information till drift- och underhållspersonal för el- och teleinstallationer *Information till drift- och underhållspersonal för teleinstallationer Entreprenören skall anlita brandlarmsleverantören för att utbilda en av beställaren utsedd anläggningsskötare så att vederbörande får en ingående kännedom om: Den automatiska brandlarmanläggningens funktion och handhavande. Anläggningens omfattning. Program för loggning av centralapparat. Beräknad tidsåtgång med personalen: 4 timmar.

36 ARMATURSPECIFIKATION BILAGA 1 Uppdrag Kanalcentral Trollhättan FÖRKLARINGAR SE SISTA BLADET Status FÖRFRÅGNINGS- UNDERLAG Rev anm Antal blad Uppdrag nr Datum Blad nr 1 Sign Rev. datum BETECKNING Antal FABRIKAT, TYP, PLACERING Bestyckn, W BILD REV L1i Fagerhult Pleiad Comfort 215 dimbar Artnr: Ringlight x26W TC-TEL Placering: Manöverrum L2w Fagerhult Loop Light Lamell white Artnr: x28W Placering: Expedition, Kontor L3v Fagerhult Sektor Artnr: x28W Placering: Entré, Korridor, Trapphus L4v Ateljé Lyktan, Ultra, vit, vit akryl Artnr: x18W Placering: Korridor, Trapphus ög eller trappsteg. L5t Ateljé Lyktan, Ultra Cirkel dimbar, vit, opalt glas, Art.nr: W Placering: Personalrum theo kom_easpec L6uö Fagerhult, Zest Placering: Personalrum 1x14W T5 p:\3600\ \12-text\e\armaturspecifikation fu doc

37 ARMATURSPECIFIKATION BILAGA 1 Uppdrag Kanalcentral Trollhättan FÖRKLARINGAR SE SISTA BLADET Status FÖRFRÅGNINGS- UNDERLAG Rev anm Antal blad 4 Blad nr 2 Uppdrag nr Datum Sign Rev datum BETECKNING Antal FABRIKAT, TYP, PLACERING Bestyckn, W BILD REV L7v IFÖ Electric Contrast, Nybo E vit sockel Placering: WC, RWC (ovan spegel) 1x13W L8t IFÖ Electric Contrast, Solhem E vit sockel 1x18W Placering: WC, RWC L9t L10t L11v Elektroskandia, Tefem, klar kupa Placering: Teknikutrymmen, förråd, omklädning, dusch Elektroskandia, Tefem, klar kupa Placering: Teknikutrymmen, förråd, omklädning, dusch FOX Quartolamp Artnr: x28W T5 2x14W T5 2x18W TC-L L12 L13 Placering: Ytterdörrar, hissdörrar. Höjder enligt A-ritningar. VAKANT VAKANT theo kom_easpec p:\3600\ \12-text\e\armaturspecifikation fu doc

38 ARMATURSPECIFIKATION BILAGA 1 Uppdrag Kanalcentral Trollhättan FÖRKLARINGAR SE SISTA BLADET Status FÖRFRÅGNINGS- UNDERLAG Rev anm Antal blad 4 Blad nr 3 Uppdrag nr Datum Sign Rev datum N14i Fagerhult Pleiad Comfort 215 Artnr: Nödljusbox x26W TC-TEL Ringlight Placering: Manöverrum L15v Kamic HS10 E Placering: Apparatrum (H) Xenon 3,2 W/BA 15d (L) 1,1 W/BA 9s L16vv Elektroskandia, Tefem, klar kupa Placering: Hisschakt (i samråd med hissleverantör) 2x28W T5 theo kom_easpec p:\3600\ \12-text\e\armaturspecifikation fu doc

39 ARMATURSPECIFIKATION BILAGA 1 Uppdrag Kanalcentral Trollhättan Status FÖRFRÅGNINGS- UNDERLAG Rev anm Antal blad 4 Blad nr 4 Uppdrag nr Datum Sign Rev datum FÖRESKRIFT Armaturer skall levereras kompletta med tillbehör och ljuskällor. För armaturer som fälls in i mjuka undertaktsplattor skall avbärarplåtar användas. FÖRKLARINGAR ARMATURBETECKNINGAR ANVÄNDA HÄR OCH PÅ RITNINGAR Armaturbeteckning på ritningar består av en kombination av siffror och bokstäver, vilket tillsammans anger antal, typ av ljuskälla, armaturtyp och monteringssätt. Kombinationen kan t.ex. ha detta utseende: 4/L1pw. Siffran före snedstreck anger antal (Förekommer ej alltid). De två/tre följande positionerna anger armaturtyp (t.ex. L1, L2 osv), och variant (t.ex. LA1, LB1 osv), enligt denna specifikation. Typ av ljuskälla i armaturtyp; L = lysrör/kompaktlysrör; G = glödlampa/lysrörslampa; U = annan urladdningslampa, d.v.s LA1 avser Lysrörsarmatur typ A, variant 1. Nödbelysningsarmatur anges med beteckning N för ljuskälla, oavsett verklig ljuskälla. De därpå följande positionerna anger montagesätt enligt nedan. theo kom_easpec p Pendlad i kedje- eller wireupphäng. w Pendlad i kedje- eller wireupphäng, samt försedd med bärarm/bärskena mot tak. t Dikt tak (Om pendel är integrerad i armatur, avses att pendeln fästs dikt tak). r Under ränna eller stege. uö Under överskåp i inredning. pl Pendlad i vit pendelledning. s I skensystem. k Väggkonsol fast. Där annat ej anges, avses 90 -vinkel. li I linspänn kv Väggkonsol med inställning av flexibel vinkel. i Infälld. ks I kontaktskena. iru Utvändigt på inredning, t ex. dörrslussparti strax ovanför dörr. ir Infälld i inredning. iv Infälld i vägg f Flaggkonsol. ou Ovan undertak. v Mot vägg enl. höjdangivelse. längder på pendling enl. specifikation eller ritning. p:\3600\ \12-text\e\armaturspecifikation fu doc
