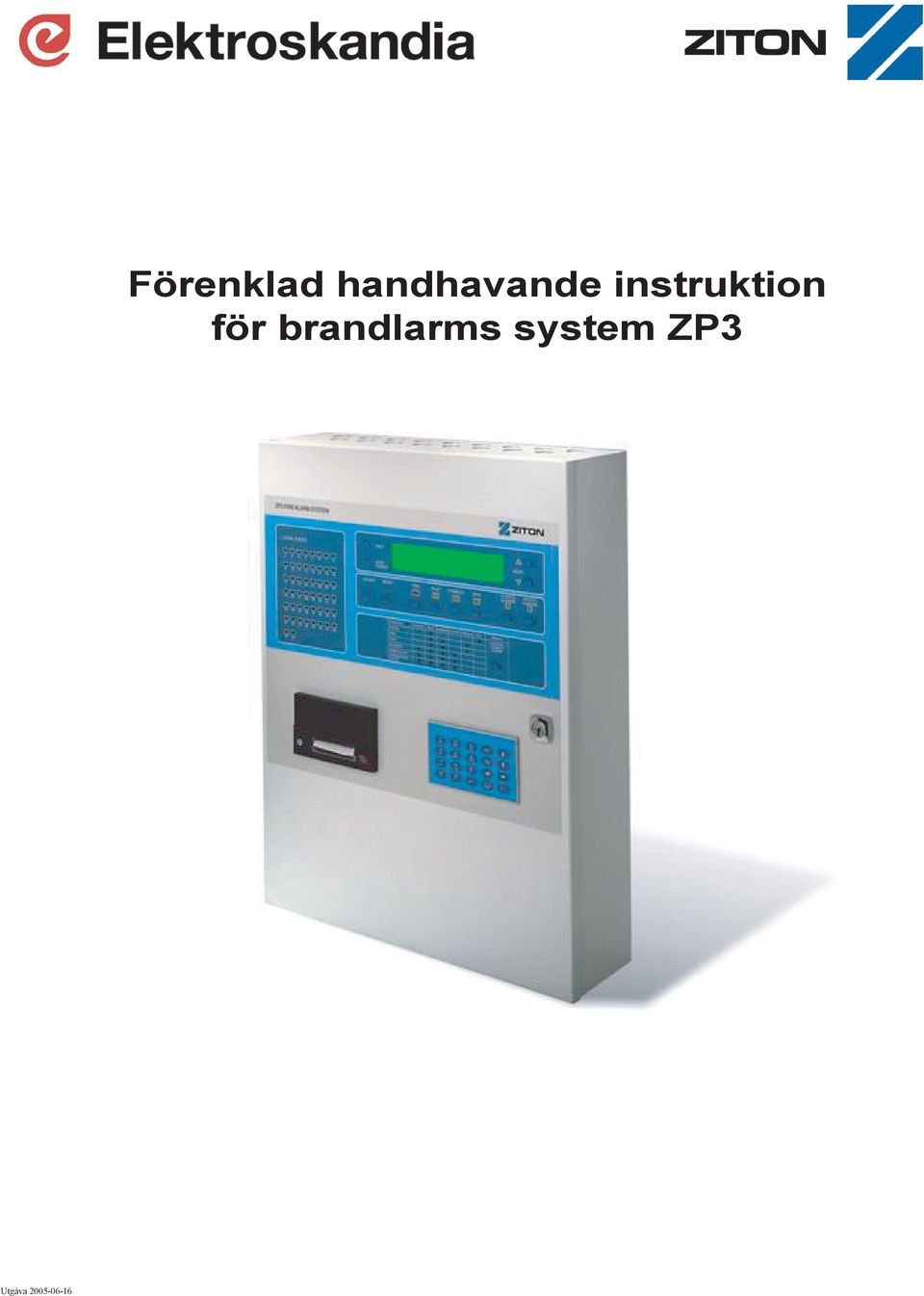

Utgåva Förenklad handhavande instruktion för brandlarms system ZP3

Transkript

1 Utgåva Förenklad handhavande instruktion för brandlarms system ZP

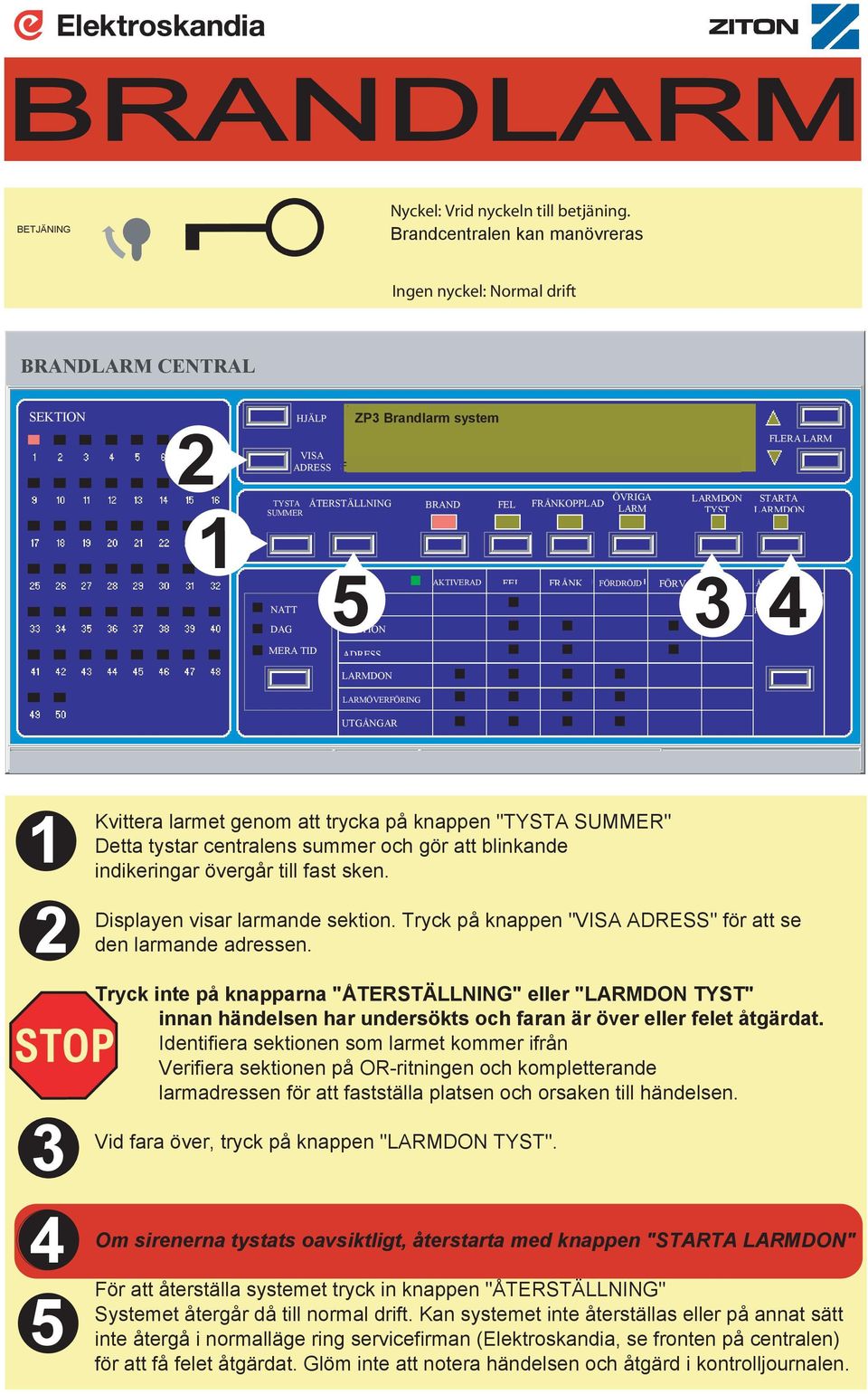

2 BRANDLARM BETJÄNING Nyckel: Vrid nyckeln till betjäning. Brandcentralen kan manövreras Ingen nyckel: Normal drift BRANDLARM CENTRAL SEKTION TYSTA SUMMER NATT DAG HJÄLP VISA ADRESS MERA TID ÅTERSTÄLLNING 5 DRIFT SYSTEM SEKTION ADRESS BRAND FEL FRÅNKOPPLAD AKTIVERAD FEL FRÅNK. ÖVRIGA LARM FÖRDRÖJD FÖRV. TYST TEST FLERA LARM STARTA 4 ÅTERINKOPPLA FRÅNKOPPLADE LARMÖVERFÖRING UTGÅNGAR 4 5 Kvittera larmet genom att trycka på knappen "TYSTA SUMMER" Detta tystar centralens summer och gör att blinkande indikeringar övergår till fast sken. Displayen visar larmande sektion. Tryck på knappen "VISA ADRESS" för att se den larmande adressen. Tryck inte på knapparna "ÅTERSTÄLLNING" eller " TYST" innan händelsen har undersökts och faran är över eller felet åtgärdat. Identifiera sektionen som larmet kommer ifrån Verifiera sektionen på OR-ritningen och kompletterande larmadressen för att fastställa platsen och orsaken till händelsen. Vid fara över, tryck på knappen " TYST". Om sirenerna tystats oavsiktligt, återstarta med knappen "STARTA " För att återställa systemet tryck in knappen "ÅTERSTÄLLNING" Systemet återgår då till normal drift. Kan systemet inte återställas eller på annat sätt inte återgå i normalläge ring servicefirman (Elektroskandia, se fronten på centralen) för att få felet åtgärdat. Glöm inte att notera händelsen och åtgärd i kontrolljournalen.

3 FRÅN/TILL KOPPLING Alfanumeriska knappar Menyknapp Enter Escape Home knapp Funktions knappar Navigations knappar Exempel Frånkoppling av adress 0 Tryck på "Menyknappen", displayen visar ----> Välj. service, ange sedan service-kod och bekräfta med "Enter".. Operatör. Service. Setup Tryck "" för att Från/Tillkoppla adress.. Ändra frånkopling 4. Visa på display. Visa frånkoppling 5. Utskrift. Tillkoppla alla 6. Kalibrera detektorer Tryck "" för att frånkoppla adress. Adress 4. Larmdon. Sektion 5. Utgångar. Släcksystem 6. System relän Skriv adressens nummer, bekräfta med "Enter" Skriv adress nummer: 0 Tryck "" eller "" för att Från/Tillkoppla adressen Bekräfta med "Enter" Adress: 0 [Tillkopplad]. Frånkoppla. Tillkoppla För att Från/Tillkoppla flera adresser använd navigations knapparna. Om inga flera adresser skall Från/Tillkopplas tryck på "Home knappen" (adressen är nu Från/Tillkopplad) Vid Frånkopplad detektor indikeras detta på centralen med indikeringslampan "Frånkopplad"

4 FELLARM BETJÄNING Nyckel: Vrid nyckeln till betjäning. Brandcentralen kan manövreras Ingen nyckel: Normal drift BRANDLARM CENTRAL SEKTION TYSTA SUMMER NATT DAG HJÄLP VISA ADRESS MERA TID ÅTERSTÄLLNING DRIFT SYSTEM SEKTION ADRESS BRAND AKTIVERAD FEL FEL FRÅNKOPPLAD FRÅNK. ÖVRIGA LARM FÖRDRÖJD FÖRV. TYST TEST FLERA LARM STARTA ÅTERINKOPPLA FRÅNKOPPLADE LARMÖVERFÖRING UTGÅNGAR Kvittera larmet genom att trycka på knappen "TYSTA SUMMER" Detta tystar centralens summer och gör att blinkande indikeringar övergår till fast sken. Displayen visar larmande sektion. Tryck på knappen "VISA ADRESS" för att se den larmande adressen Tryck inte på knappen "ÅTERSTÄLLNING" innan händelsen (felet) har lokaliserats och åtgärdats. Identifiera sektionen som larmet kommer ifrån Verifiera sektionen på OR-ritningen och kompletterande larmadressen för att fastställa platsen och orsaken till händelsen. För att återställa systemet tryck in knappen "ÅTERSTÄLLNING" Systemet återgår då till normal drift. Kan systemet inte återställas eller på annat sätt inte återgå i normalläge ring servicefirman (Elektroskandia, se fronten på centralen) för att få felet åtgärdat. Glöm inte att notera händelsen och åtgärd i kontrolljournalen.

5 FRÅN/TILL KOPPLING Alfanumeriska knappar Menyknapp Enter Escape Home knapp Funktions knappar Navigations knappar Frånkoppling av Larmdon Tryck på "Menyknappen", displayen visar ----> Välj. Service,. Operatör. Service. Setup Tryck "" för att Från/Tillkoppla.. Ändra frånkopling 4. Visa på display. Visa frånkoppling 5. Utskrift. Tillkoppla alla 6. Kalibrera detektorer Tryck "4" för att frånkoppla Larmdon. Adress 4. Larmdon. Sektion 5. Utgångar. Släcksystem 6. System relän Välj utgång med navigationsknappar, ändra med "F" Utgång: 09-7 (000 av 000) Kondition (Tillk. ) Meddelande: (F)= Välj Bekräfta med "Enter" Utgång: 09-7 (000 av 000) Kondition (Frånk. ) Meddelande: (F)= Välj För att Från/Tillkoppla flera adresser använd navigations knapparna. Om inga flera larmdon skall Från/Tillkopplas tryck på "Home knappen" Larmdonen är nu Från/Tillkopplade) Vid Frånkopplade larmdon indikeras detta på centralen med indikeringslampan "Frånkopplad"

6 HÄNDELSELOGG Alfanumeriska knappar Menyknapp Enter Escape Home knapp Funktions knappar Navigations knappar Visning av händelselogg Tryck på "menyknapp" Tryck "" för Operatörsmeny. Operatör. Service. Setup Tryck "" för att Visa på display.. Tid & Datum. Visa på display 4. Lamptest. Rapp. till skrivare 5. Kanppsats Test Tryck "" för att visa händelselogg. Adr. status. Händ.Logg. Mjukvara version 4. Systemstatus Skriv önskad datumperiod Tryck "Enter" Tryck datum område: Från [00\00\0000] Till [00\00\0000] Använd navigationsknapparna för att bläddra genom händelserna. För att gå ur menyerna tryck "Home knapp". Brand (Adr) 004 Rök Z00 Källare

7 SERVICEKONTROLL Alfanumeriska knappar Menyknapp Enter Escape Home knapp Funktions knappar Navigations knappar Servicekontroll av smutsiga detektorer Tryck på "Menyknappen", displayen visar ----> Tryck "". Service, ange sedan service-kod och bekräfta med "Enter".. Operatör. Service. Setup Tryck "4" för "Visa på display".. Ändra frånkopling 4. Visa på display. Visa frånkoppling 5. Utskrift. Tillkoppla alla 6. Kalibrera detektorer Tryck "6" för "För-service rapport".. Analogvärden 4. I/O konfig. Checksumma 5. Service rapport. Sektionering 6. För-service rapport Inga detektorer i behov av service finns. ANDRA:Inget att visa Skulle det finnas detektorer i systemet som ligger på gränsen till att generera servicelarm visas dessa med sin adress i displayen. Detektorerna skall då bytas för att undvika onödiga larm samt att säkerställa funktionen på systemet. Denna kontroll bör utföras i samband med kvartalsprovet. I anläggningar med väldigt "svår " miljö bör kontrollen utföras oftare. Ju "svårare" miljö - ju tätare kontroller.

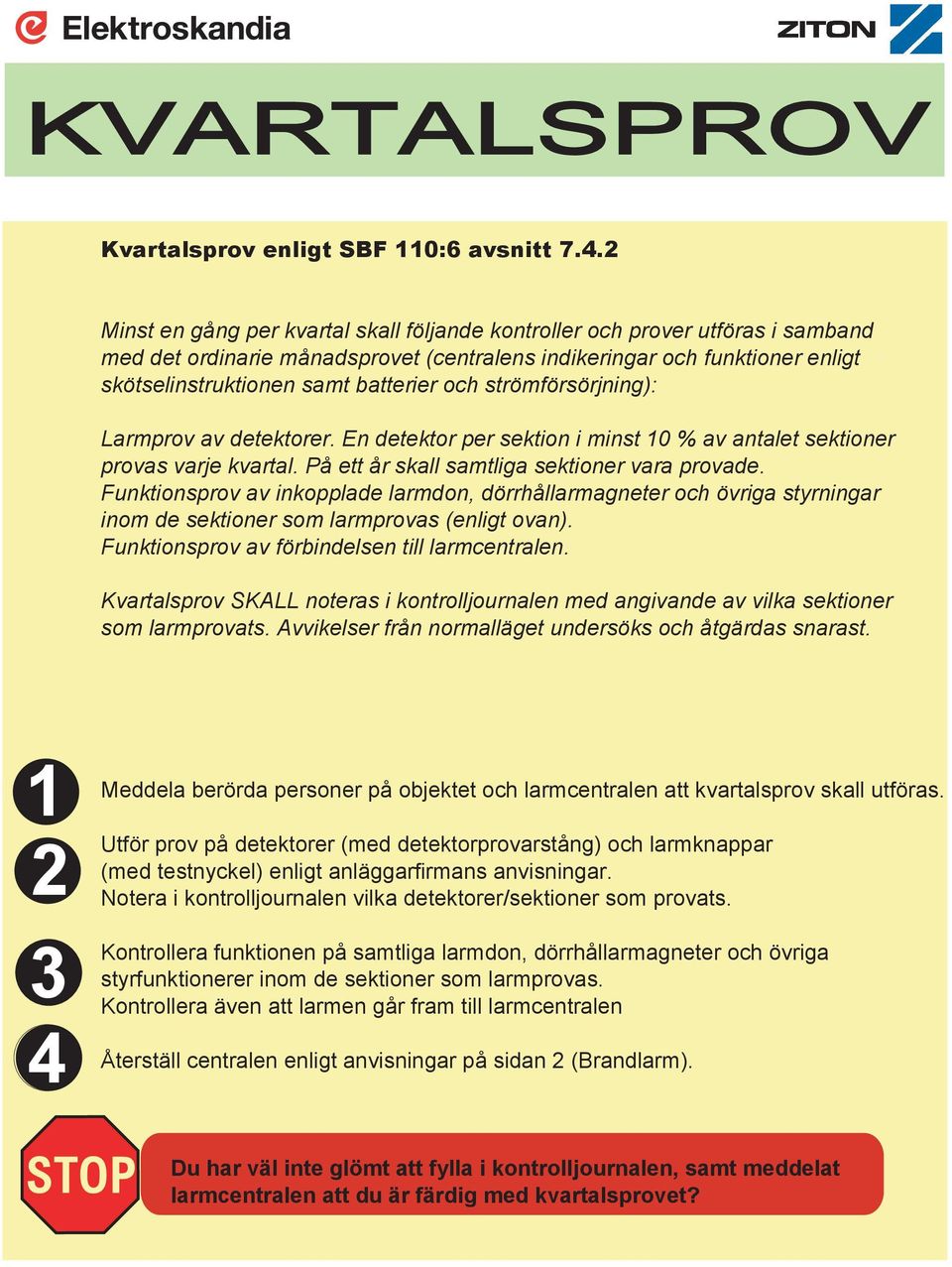

8 KVARTALSPROV Kvartalsprov enligt SBF 0:6 avsnitt 7.4. Minst en gång per kvartal skall följande kontroller och prover utföras i samband med det ordinarie månadsprovet (centralens indikeringar och funktioner enligt skötselinstruktionen samt batterier och strömförsörjning): Larmprov av detektorer. En detektor per sektion i minst 0 % av antalet sektioner provas varje kvartal. På ett år skall samtliga sektioner vara provade. Funktionsprov av inkopplade larmdon, dörrhållarmagneter och övriga styrningar inom de sektioner som larmprovas (enligt ovan). Funktionsprov av förbindelsen till larmcentralen. Kvartalsprov SKALL noteras i kontrolljournalen med angivande av vilka sektioner som larmprovats. Avvikelser från normalläget undersöks och åtgärdas snarast. 4 Meddela berörda personer på objektet och larmcentralen att kvartalsprov skall utföras. Utför prov på detektorer (med detektorprovarstång) och larmknappar (med testnyckel) enligt anläggarfirmans anvisningar. Notera i kontrolljournalen vilka detektorer/sektioner som provats. Kontrollera funktionen på samtliga larmdon, dörrhållarmagneter och övriga styrfunktionerer inom de sektioner som larmprovas. Kontrollera även att larmen går fram till larmcentralen Återställ centralen enligt anvisningar på sidan (Brandlarm). Du har väl inte glömt att fylla i kontrolljournalen, samt meddelat larmcentralen att du är färdig med kvartalsprovet?
