GÖR DET LÄTT ATT VÄLJA RÄTT

Transkript

1 GÖR DET LÄTT ATT VÄLJA RÄTT TIPS OCH RÅD I VAL OCH MONTERING AV LÅS OCH BESLAG FÖR FÖNSTER OCH DÖRRAR Detta är ett urval av ASSAs produktsortiment. För mer information: eller kontakta oss på info.gbg@assaoem.se

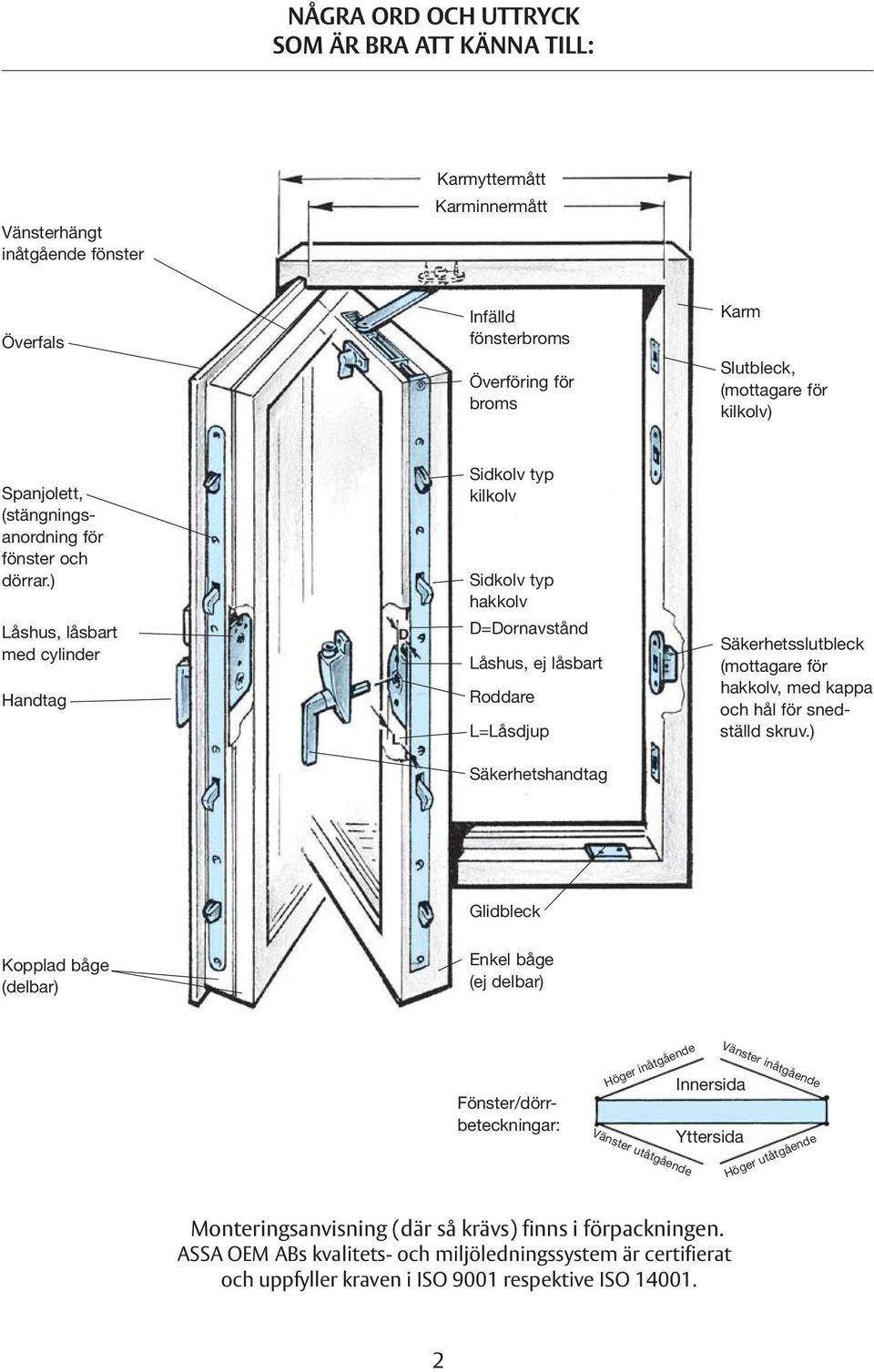

2 NÅGRA ORD OCH UTTRYCK SOM ÄR BRA ATT KÄNNA TILL: Vänsterhängt inåtgående fönster Karmyttermått Karminnermått Överfals Infälld fönsterbroms Överföring för broms Karm Slutbleck, (mottagare för kilkolv) Spanjolett, (stängningsanordning för fönster och dörrar.) Låshus, låsbart med cylinder Handtag Sidkolv typ kilkolv Sidkolv typ hakkolv D=Dornavstånd Låshus, ej låsbart Roddare L=Låsdjup Säkerhetshandtag Säkerhetsslutbleck (mottagare för hakkolv, med kappa och hål för snedställd skruv.) Glidbleck Kopplad båge (delbar) Enkel båge (ej delbar) Fönster/dörrbeteckningar: Höger inåtgående Vänster utåtgående Innersida Yttersida Vänster inåtgående Höger utåtgående Monteringsanvisning (där så krävs) finns i förpackningen. ASSA OEM ABs kvalitets- och miljöledningssystem är certifierat och uppfyller kraven i ISO 9001 respektive ISO

3 Det händer aldrig mig Så resonerar många. In i mitt hem når aldrig inbrottstjuven. Antingen är de som resonerar på det sättet lite naiva. Eller så har de skyddat sitt hus med lås och beslag från ASSA. Gör du likadant kan du vara trygg, du får ha ditt hem ifred. Läs igenom den här broschyren och skaffa dig de lås och beslag som behövs. Här nedan ser du en vanlig villa. Varje ring representerar en mer eller mindre svag punkt, där du behöver ha lås eller någon form av säker stängningsanordning. 1. Entrédörr, bakdörr och källardörr är utsatta och bör säkras. Ett flerpunktslås som ASSA Connect 2002 eller ett cylinderlås typ ASSA Entré är en bra lösning på ditt låsproblem. 2. Altan- och balkongdörrar är ofta alldeles för lättforcerade. ASSA Spanjoflex, med hakkolvar och säkerhetsslutbleck, ger större säkerhet mot inbrott. Kombineras med ASSA säkerhetshandtag på insidan. 3. Fönster som är enkla att komma åt från utsidan är också en svag punkt. ASSA säkerhetshandtag på fönster med spanjolett ger ett bra skydd. Ett annat alternativ är ASSA fönsterlås. 3

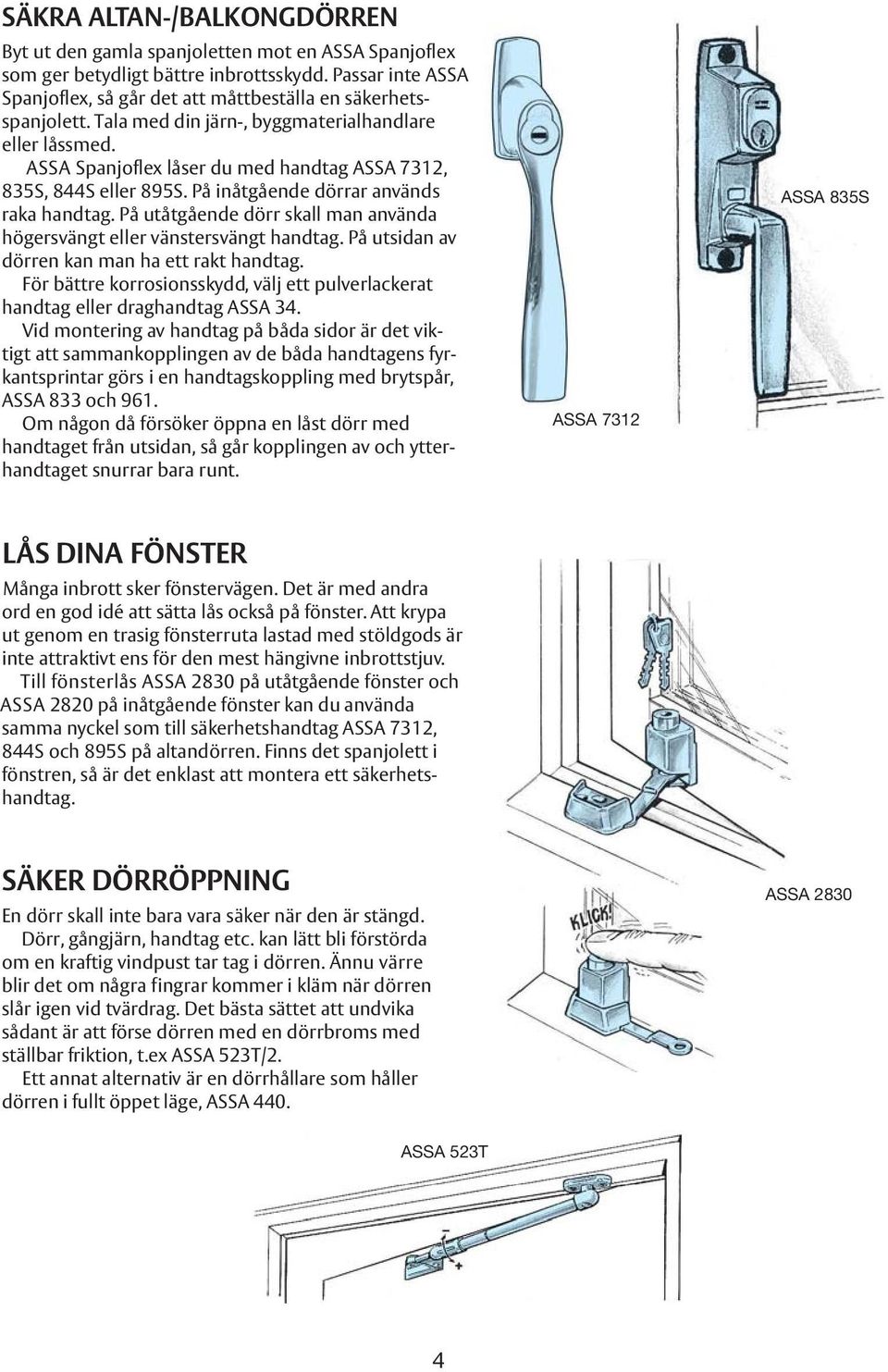

4 SÄKRA ALTAN-/BALKONGDÖRREN Byt ut den gamla spanjoletten mot en ASSA Spanjoflex som ger betydligt bättre inbrottsskydd. Passar inte ASSA Spanjoflex, så går det att måttbeställa en säkerhetsspanjolett. Tala med din järn-, byggmaterialhandlare eller låssmed. ASSA Spanjoflex låser du med handtag ASSA 7312, 835S, 844S eller 895S. På inåtgående dörrar används raka handtag. På utåtgående dörr skall man använda högersvängt eller vänstersvängt handtag. På utsidan av dörren kan man ha ett rakt handtag. För bättre korrosionsskydd, välj ett pulverlackerat handtag eller draghandtag ASSA 34. Vid montering av handtag på båda sidor är det viktigt att sammankopplingen av de båda handtagens fyrkantsprintar görs i en handtagskoppling med brytspår, ASSA 833 och 961. Om någon då försöker öppna en låst dörr med handtaget från utsidan, så går kopplingen av och ytterhandtaget snurrar bara runt. ASSA 7312 ASSA 835S LÅS DINA FÖNSTER Många inbrott sker fönstervägen. Det är med andra ord en god idé att sätta lås också på fönster. Att krypa ut genom en trasig fönsterruta lastad med stöldgods är inte attraktivt ens för den mest hängivne inbrottstjuv. Till fönsterlås ASSA 2830 på utåtgående fönster och ASSA 2820 på inåtgående fönster kan du använda samma nyckel som till säkerhetshandtag ASSA 7312, 844S och 895S på altandörren. Finns det spanjolett i fönstren, så är det enklast att montera ett säkerhetshandtag. SÄKER DÖRRÖPPNING En dörr skall inte bara vara säker när den är stängd. Dörr, gångjärn, handtag etc. kan lätt bli förstörda om en kraftig vindpust tar tag i dörren. Ännu värre blir det om några fingrar kommer i kläm när dörren slår igen vid tvärdrag. Det bästa sättet att undvika sådant är att förse dörren med en dörrbroms med ställbar friktion, t.ex ASSA 523T/2. Ett annat alternativ är en dörrhållare som håller dörren i fullt öppet läge, ASSA 440. ASSA 2830 ASSA 523T 4

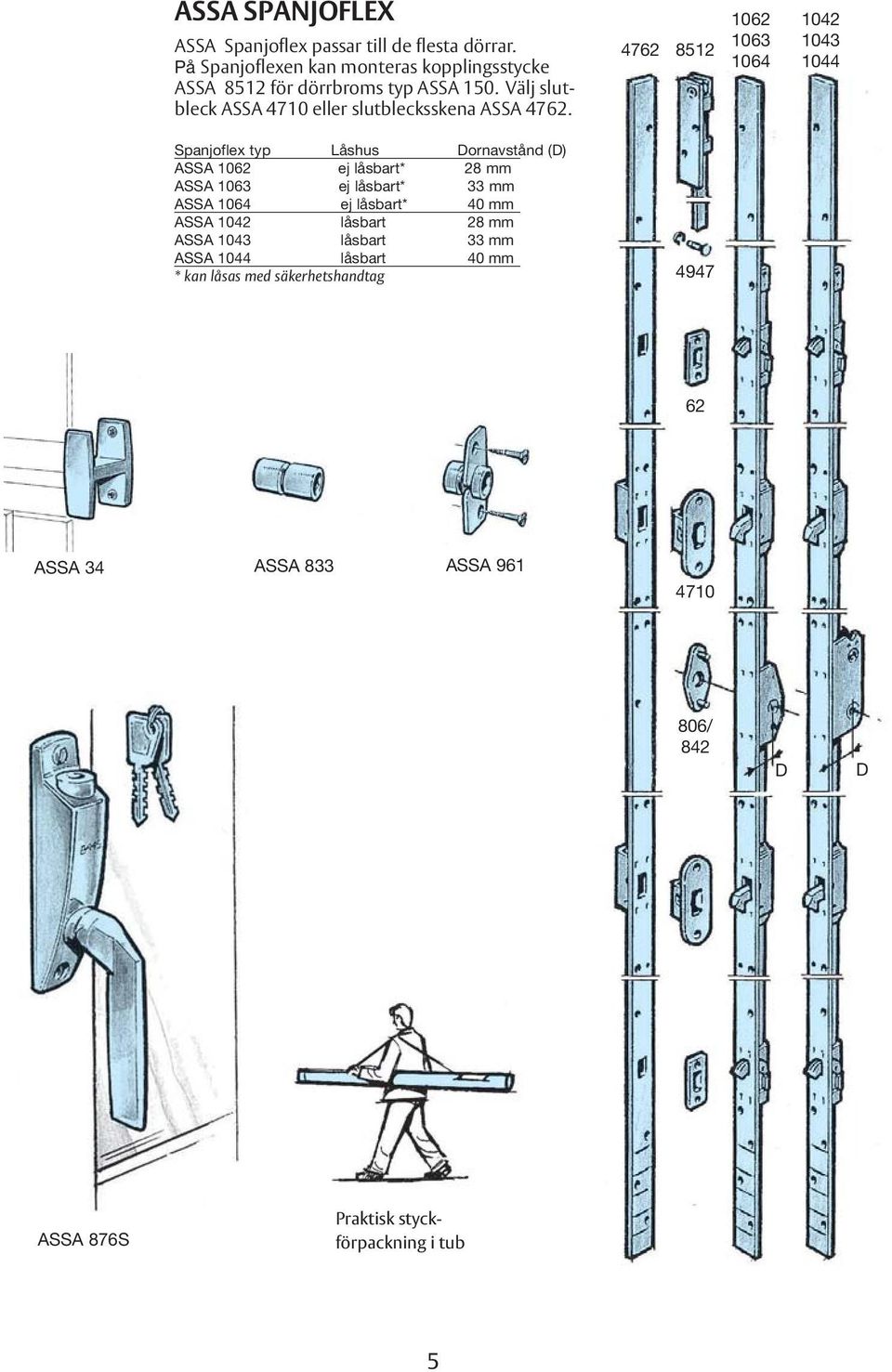

5 ASSA SPANJOFLEX ASSA Spanjoflex passar till de flesta dörrar. På Spanjoflexen kan monteras kopplingsstycke ASSA 8512 för dörrbroms typ ASSA 150. Välj slutbleck ASSA 4710 eller slutblecksskena ASSA Spanjoflex typ Låshus Dornavstånd (D) ASSA 1062 ej låsbart* 28 mm ASSA 1063 ej låsbart* 33 mm ASSA 1064 ej låsbart* 40 mm ASSA 1042 låsbart 28 mm ASSA 1043 låsbart 33 mm ASSA 1044 låsbart 40 mm * kan låsas med säkerhetshandtag ASSA 34 ASSA 833 ASSA / 842 D D ASSA 876S Praktisk styckförpackning i tub 5

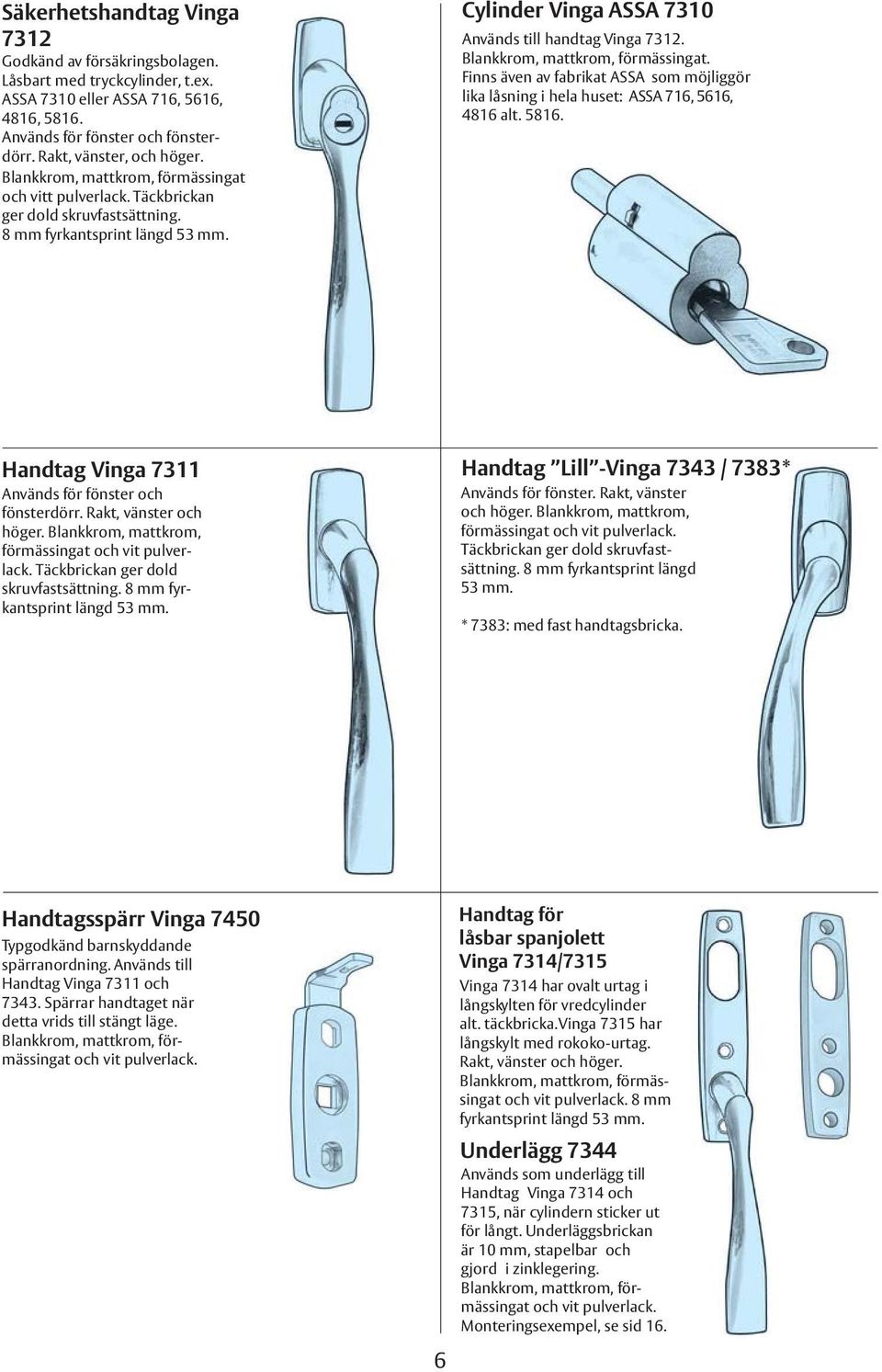

6 Säkerhetshandtag Vinga 7312 Godkänd av försäkringsbolagen. Låsbart med tryckcylinder, t.ex. ASSA 7310 eller ASSA 716, 5616, 4816, Används för fönster och fönsterdörr. Rakt, vänster, och höger. Blankkrom, mattkrom, förmässingat och vitt pulverlack. Täckbrickan ger dold skruvfastsättning. 8 mm fyrkantsprint längd 53 mm. Cylinder Vinga ASSA 7310 Används till handtag Vinga Blankkrom, mattkrom, förmässingat. Finns även av fabrikat ASSA som möjliggör lika låsning i hela huset: ASSA 716, 5616, 4816 alt Handtag Vinga 7311 Används för fönster och fönsterdörr. Rakt, vänster och höger. Blankkrom, mattkrom, förmässingat och vit pulverlack. Täckbrickan ger dold skruvfastsättning. 8 mm fyrkantsprint längd 53 mm. Handtag Lill -Vinga 7343 / 7383* Används för fönster. Rakt, vänster och höger. Blankkrom, mattkrom, förmässingat och vit pulverlack. Täckbrickan ger dold skruvfastsättning. 8 mm fyrkantsprint längd 53 mm. * 7383: med fast handtagsbricka. Handtagsspärr Vinga 7450 Typgodkänd barnskyddande spärranordning. Används till Handtag Vinga 7311 och Spärrar handtaget när detta vrids till stängt läge. Blankkrom, mattkrom, förmässingat och vit pulverlack. 6 Handtag för låsbar spanjolett Vinga 7314/7315 Vinga 7314 har ovalt urtag i långskylten för vredcylinder alt. täckbricka. Vinga 7315 har långskylt med rokoko-urtag. Rakt, vänster och höger. Blankkrom, mattkrom, förmässingat och vit pulverlack. 8 mm fyrkantsprint längd 53 mm. Underlägg 7344 Används som underlägg till Handtag Vinga 7314 och 7315, när cylindern sticker ut för långt. Underläggsbrickan är 10 mm, stapelbar och gjord i zinklegering. Blankkrom, mattkrom, förmässingat och vit pulverlack. Monteringsexempel, se sid 16.

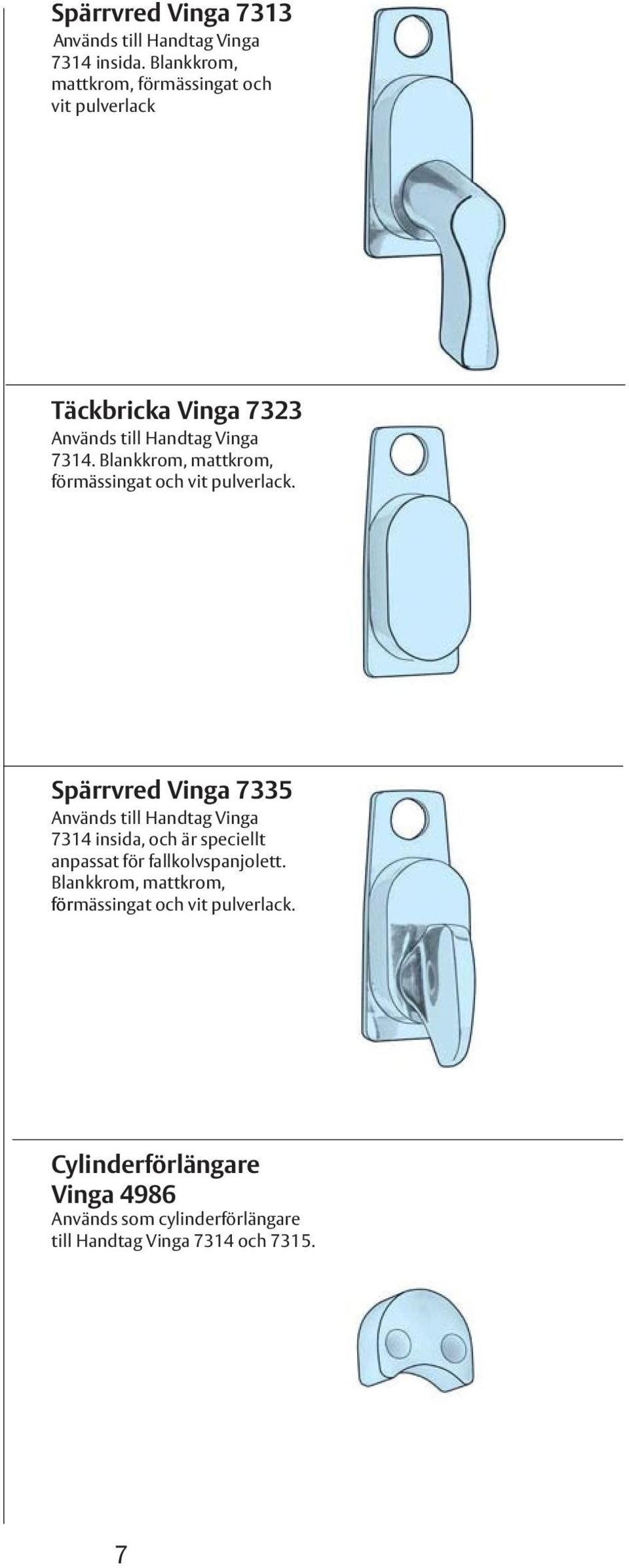

7 Spärrvred Vinga 7313 Används till Handtag Vinga 7314 insida. Blankkrom, mattkrom, förmässingat och vit pulverlack Täckbricka Vinga 7323 Används till Handtag Vinga Blankkrom, mattkrom, förmässingat och vit pulverlack. Spärrvred Vinga 7335 Används till Handtag Vinga 7314 insida, och är speciellt anpassat för fallkolvspanjolett. Blankkrom, mattkrom, förmässingat och vit pulverlack. Cylinderförlängare Vinga 4986 Används som cylinderförlängare till Handtag Vinga 7314 och

8 SÄKERHETSHANDTAG UNDERLÄGGSBRICKA ASSA 841S För handtag typ ASSA 835S på enkel båga med äldre typ av spanjolett. Förkromat, förmässingad eller vit. ASSA 835S Godkänd av Försäkringsbolagen. För innersidan på fönster, fönsterdörr och skåpdörr med spanjolett och som skall säkras mot inbrott och obehörigt öppnande. Låses med nyckelvridning. Låsbart med oval cylinder t ex ASSA (ingår ej). Rakt, vänster eller höger. Förkromad, förmässingad eller vit. 8 mm fyrkantsprint, längd 53 mm. ASSA 837S Godkänd av Försäkringsbolagen. Lika ASSA 835S ovan, men låses automatiskt när handtaget vrids till stängt läge. Rakt, vänster eller höger. Förkromad. ASSA 8350S Lika ASSA 835S ovan, men är dessutom utrustat med en mottagare för medbringaren på yttersidans cylinder. Detta möjliggör låsning från båda sidor. Rakt, vänster eller höger. Förkromad. FÄSTBRICKA ASSA 5325 För handtag typ ASSA 835S på kopplad båge. Passar även när underläggsbricka ASSA 841S används. SÄKERHETSHANDTAG ASSA 844S Godkänd av Försäkringsbolagen. F ö r innersidan på fönster, fönsterdörr och skåpdörr med spanjolett och som skall säkras mot inbrott och obehörigt öppnande. Låsbart med tryckcylinder ASSA Finns med eller utan monterad tryckcylinder. Handtaget kan fås med lika eller olika låsning och med samma låsning som fönsterlås ASSA 820S och 830S. Rakt, vänster eller höger. Förkromad eller förmässingad. 8 mm fyrkantsprint, längd 53 mm. SÄKERHETSANORDNING ASSA 836S (självlåsande) Godkänd av Försäkringsbolagen. För innersidan på fönster fönsterdörr och skåpdörr med spanjolett och som skall säkras mot inbrott och obehörigt öppnande och där man ej vill ha fast handtag. Låsbart med oval cylinder t.ex. ASSA (ingår ej). Förkromad. 8 mm fyrkantsprint, längd, 33, 43 eller 53 mm. TREKANTNYCKEL ASSA 145 För manövrering av Säkerhetsanordning ASSA 836S ovan, och för manövrering av spanjolett med trekanttapp ASSA 56. SÄKERHETSANORDNING ASSA 805 Typgodkänd som barnskyddande säkerhetsbeslag. Används istället för handtag på fönster, fönsterdörr och skåpdörr med spanjolett, där barnsäkerhet eller skydd mot otillåtet öppnande önskas. Förkromad. 8 mm fyrkantsprint, längd 33, 43 eller 53 mm HANDTAGSSPÄRR ASSA 840 För fönsterdörr med ASSA spanjoletthandtag som skall spärras på insidan. Öppnas och stängs manuellt. förkromad. FÖRHÖJNINGSBRICKA ASSA 4548 Används då montering skall ske utan urborrning för säkerhetsanordningsnav. Grå acetalplast. TREKANTHANDTAG ASSA 811 Används för manövrering av Säkerhetsanordning ASSA 805. När handtaget vrids kan man dra till sig bågen med handtaget. Detta kan tas ur endast i stängt läge. Vit pulverlackerad. 8

9 SÄKERHETSHANDTAG ASSA 876S Godkänd av försäkringsbolagen. För innersidan på fönster och skåpdörr med spanjolett och som skall säkras mot inbrott och obehörigt öppnande. Låsbart med tryckcylinder ASSA Finns med eller utan monterad tryckcylinder. Handtaget kan fås med lika eller olika låsning och med samma låsning som fönsterlås ASSA 2820 och Rakt, vänster eller höger. Förkromad, förmässingad eller vit. 8 mm fyrkantsprint, längd 53 mm. FÖNSTERLÅS ASSA 2820 Godkänd av försäkringsbolagen. För innersidan på inåtgående fönster som skall säkras mot inbrott och obehörigt öppnande. Låsbart med tryckcylinder ASSA Kan även låsas i vädringsläge. Finns med eller utan monterad tryckcylinder. Fönsterlåset kan fås med lika eller olika låsning och med samma låsning som säkerhetshandtag ASSA 7312, 844S, 876S och 895S. Förkromad, förmässingad eller vit. SÄKERHETSHANDTAG ASSA 895S Godkänd av försäkringsbolagen. För innersidan på fönster, fönsterdörr och skåpdörr med spanjolett och som skall säkras mot inbrott och obehörigt öppnande. Låsbart med tryckcylinder ASSA Finns med eller utan monterad cylinder. Handtaget kan fås med lika eller olika låsning och med samma låsning som fönsterlås ASSA 2820 och Rakt, vänster eller höger. Förkromad, förmässingad eller vit. 8 mm fyrkantsprint, längd 53 mm. FÖNSTERLÅS ASSA 2830 Godkänd av försäkringsbolagen. För innersidan på utåtgående fönster som skall säkras mot inbrott och obehörigt öppnande. Låsbart med tryckcylinder ASSA Kan även låsas i vädringsläge. Finns med eller utan monterad tryckcylinder. Fönsterlåset kan fås med lika eller olika låsning och med samma låsning som säkerhetshandtag ASSA 7312, 844S, 876S och 895S. Förkromad, förmässingad eller vit. TRYCKCYLINDER ASSA 4484 Cylinder för säkerhetshandtag ASSA 844S, 876S och 895S. Kan fås med samma låsning som tryckcylinder ASSA 7287 avedd för fönsterlås ASSA 2820 och Förnicklad eller förmässingad. Två nycklar ingår till varje cylinder. TRYCKCYLINDER ASSA 7287 Cylinder för fönsterlås ASSA 2820 och Kan fås med samma låsning som tryckcylinder ASSA 4484 avsedd för säkerhetshandtag ASSA 844 S, 876S och 895S. Förnicklad eller förmässingad. Två nycklar ingår till varje cylinder. HANDTAGSSPÄRR ASSA 850 HANDTAGSKOPPLING BAKKANTSTIFT ASSA 1440 Typgodkänd barnskyddande spärranordning. ASSA 833 ASSA 961 Används för att öka inbrottsskyddet För fönster och fönsterdörr med ASSA spanjoletthandtag som skall spärras på insidan. Spärrar automatiskt. Förkromad. Med brytspår som inbrottsskydd. För fönsterdörr med enkel båge som skall ha spanjoletthandtag på båda sidor. Med brytspår som inbrottsskydd. För kopplad fönsterdörr som skall ha spanjoletthandtag på båda sidor. på gångjärnsidan på befintlig dörr. Ø7 mm, längd 50 mm. 9

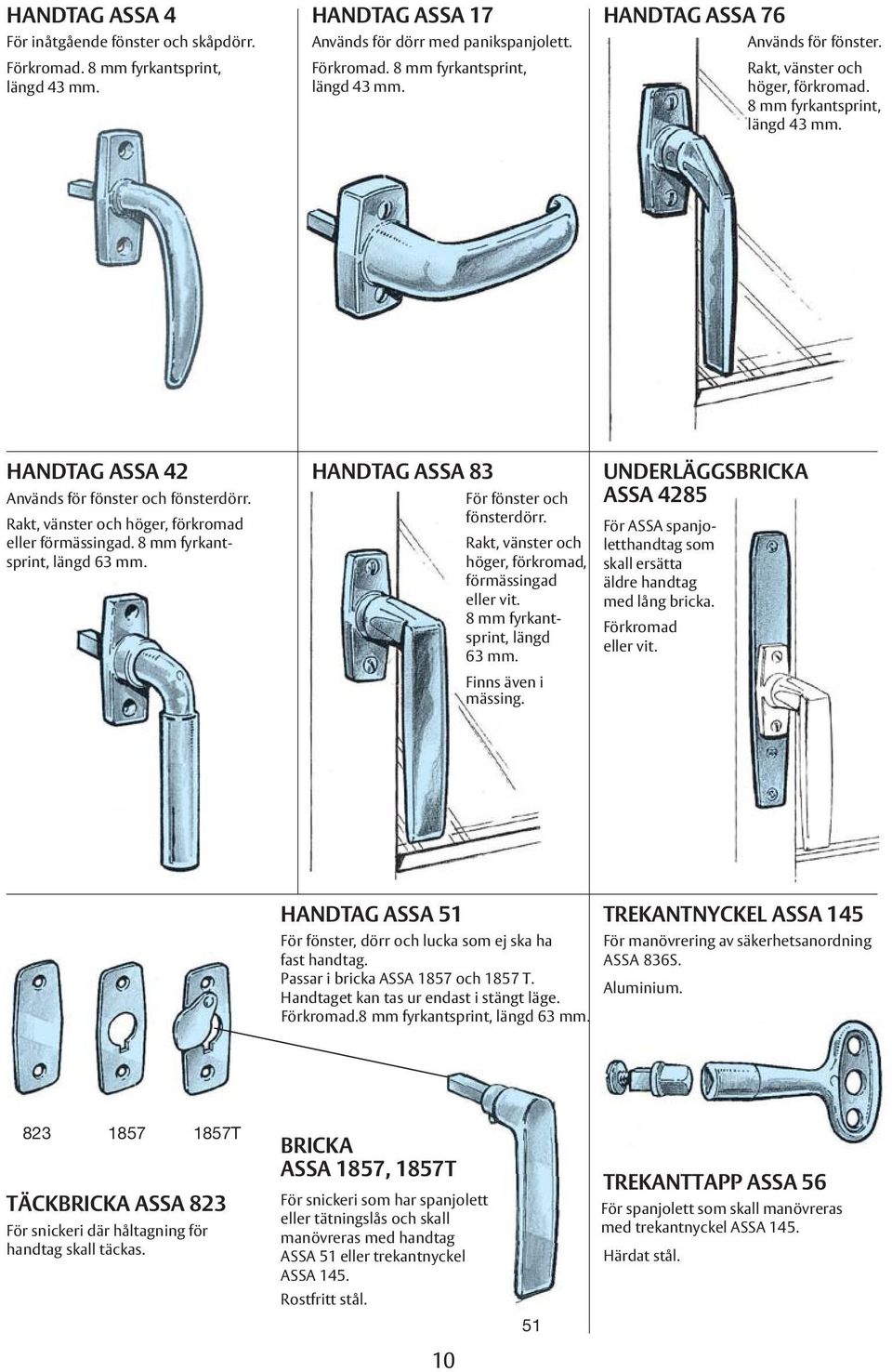

10 HANDTAG ASSA 4 För inåtgående fönster och skåpdörr. Förkromad. 8 mm fyrkantsprint, längd 43 mm. HANDTAG ASSA 17 Används för dörr med panikspanjolett. Förkromad. 8 mm fyrkantsprint, längd 43 mm. HANDTAG ASSA 76 Används för fönster. Rakt, vänster och höger, förkromad. 8 mm fyrkantsprint, längd 43 mm. HANDTAG ASSA 42 Används för fönster och fönsterdörr. Rakt, vänster och höger, förkromad eller förmässingad. 8 mm fyrkantsprint, längd 63 mm. HANDTAG ASSA 83 För fönster och fönsterdörr. Rakt, vänster och höger, förkromad, förmässingad eller vit. 8 mm fyrkantsprint, längd 63 mm. Finns även i mässing. UNDERLÄGGSBRICKA ASSA 4285 För ASSA spanjoletthandtag som skall ersätta äldre handtag med lång bricka. Förkromad eller vit. HANDTAG ASSA 51 För fönster, dörr och lucka som ej ska ha fast handtag. Passar i bricka ASSA 1857 och 1857 T.. Handtaget kan tas ur endast i stängt läge. Förkromad. 8 mm fyrkantsprint, längd 63 mm. TREKANTNYCKEL ASSA 145 För manövrering av säkerhetsanordning ASSA 836S. Aluminium T TÄCKBRICKA ASSA 823 För snickeri där håltagning för handtag skall täckas. BRICKA ASSA 1857, 1857T För snickeri som har spanjolett eller tätningslås och skall manövreras med handtag ASSA 51 eller trekantnyckel ASSA 145. Rostfritt stål. 51 TREKANTTAPP ASSA 56 För spanjolett som skall manövreras med trekantnyckel ASSA 145. Härdat stål. 10

11 HANDTAG ASSA 95 För fönster och fönsterdörr. Rakt, vänster och höger, förkromad, förmässingad eller vit. 8 mm fyrkantsprint, längd 63 mm. DRAGHANDTAG ASSA 94 För vipport till garage, förrådsdörr etc. Svart acetalplast. DRAGHANDTAG ASSA 34 För yttersidan på fönsterdörr. Vit acetalplast. HANDTAG ASSA 2265 För vridfönster, överhängt- eller glidhängt fönster. Handtaget har ventilationstunga för uppställning i små fasta vädringslägen. Förkromat. 8 mm fyrkantsprint, längd 53 mm. HANDTAG ASSA 423 För dörr med spanjolett ASSA 550 och 590 som skall låsas med tryckcylinder ASSA 2940 eller Förkromat. 8 mm fyrkantsprint, längd 33 mm. INNERHANDTAG ASSA 994P För manövrering av spanjolett ASSA 590. Handtaget levereras inkl. bricka och tillhörande skruv. Förkromat. YTTERHANDTAG ASSA 1100, 1105 Används för vipport till garage. Låsbart med oval cylinder t ex ASSA (ingår ej). ASSA 1100 låses manuellt. ASSA 1105 låses automatiskt. Svart. LÅSHUS ASSA 550 LÅSHUS ASSA 590 Används invändigt på skåpdörr och lucka av trä eller stål. Trepunktsstängning med ett enda handgrepp. Slaglängd 15 mm för varje stång och 16 mm för sidkolven. Förzinkat stål. Passar vänster och höger. Används invändigt på skåpdörr och lucka av trä eller stål. Trepunktsstängning med ett enda handgrepp. Slaglängd 16 mm för varje låsstång och sidkolven. Förzinkat stål. Passar vänster och höger. SKYDDSKÅPA ASSA 1120 Används för att skydda ytterhandtag ASSA 1100 och 1105 mot inbrottsförsök. Skyddar även cylinder mot vatten och frost. Svart. 11

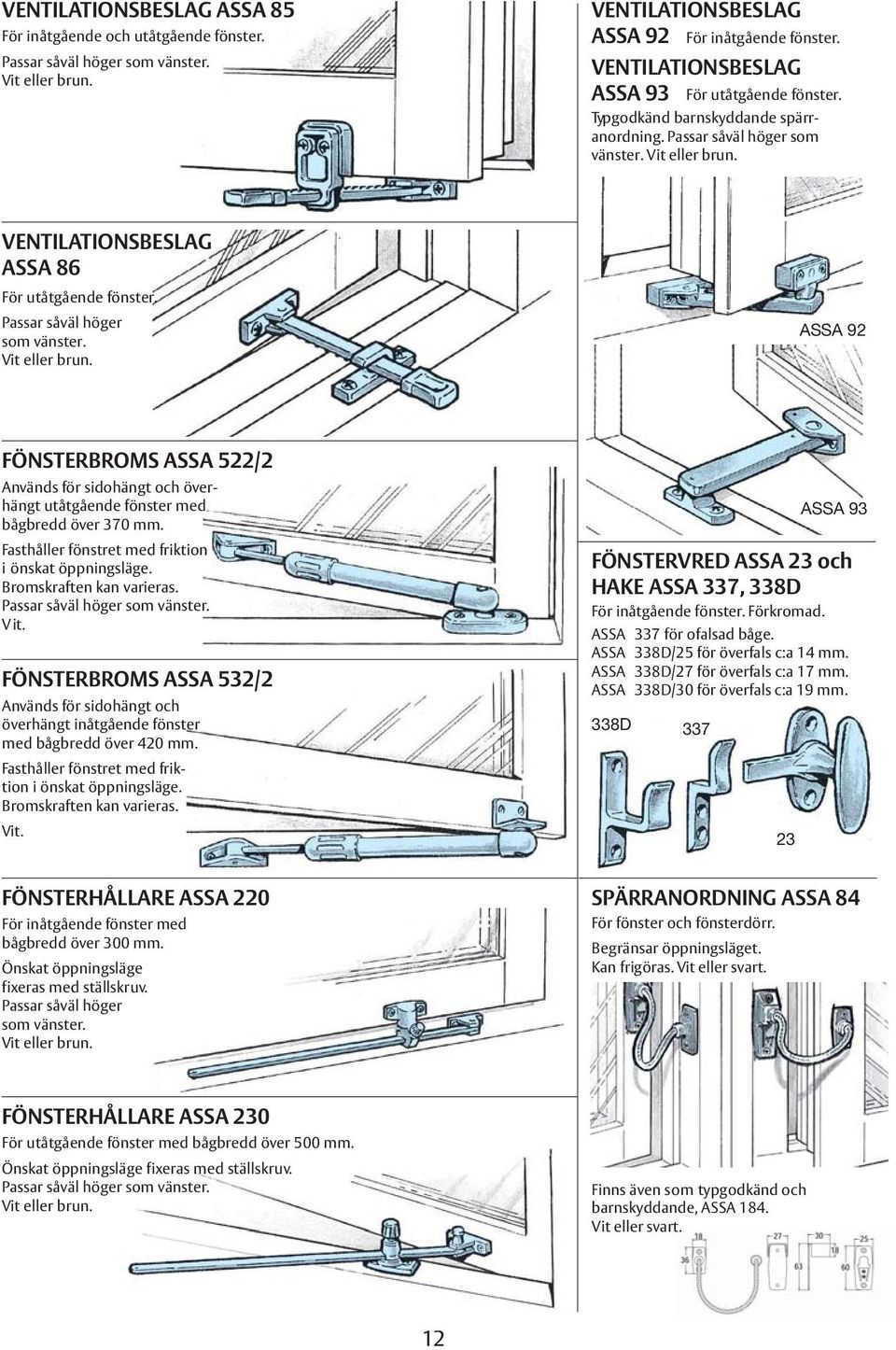

12 VENTILATIONSBESLAG ASSA 85 För inåtgående och utåtgående fönster. Passar såväl höger som vänster. Vit eller brun. VENTILATIONSBESLAG ASSA 92 För inåtgående fönster. VENTILATIONSBESLAG ASSA 93 För utåtgående fönster. Typgodkänd barnskyddande spärranordning. Passar såväl höger som vänster. Vit eller brun. VENTILATIONSBESLAG ASSA 86 För utåtgående fönster. Passar såväl höger som vänster. Vit eller brun. ASSA 92 FÖNSTERBROMS ASSA 522/2 Används för sidohängt och överhängt utåtgående fönster med bågbredd över 370 mm. Fasthåller fönstret med friktion i önskat öppningsläge. Bromskraften kan varieras. Passar såväl höger som vänster. Vit. FÖNSTERBROMS ASSA 532/2 Används för sidohängt och överhängt inåtgående fönster med bågbredd över 420 mm. Fasthåller fönstret med friktion i önskat öppningsläge. Bromskraften kan varieras. Vit. FÖNSTERVRED ASSA 23 och HAKE ASSA 337, 338D För inåtgående fönster. Förkromad. ASSA 337 för ofalsad båge. ASSA 338D/25 för överfals c:a 14 mm. ASSA 338D/27 för överfals c:a 17 mm. ASSA 338D/30 för överfals c:a 19 mm. 338D ASSA 93 FÖNSTERHÅLLARE ASSA 220 För inåtgående fönster med bågbredd över 300 mm. Önskat öppningsläge fixeras med ställskruv. Passar såväl höger som vänster. Vit eller brun. SPÄRRANORDNING ASSA 84 För fönster och fönsterdörr. Begränsar öppningsläget. Kan frigöras. Vit eller svart. FÖNSTERHÅLLARE ASSA 230 För utåtgående fönster med bågbredd över 500 mm. Önskat öppningsläge fixeras med ställskruv. Passar såväl höger som vänster. Vit eller brun. Finns även som typgodkänd och barnskyddande, ASSA 184. Vit eller svart. 12

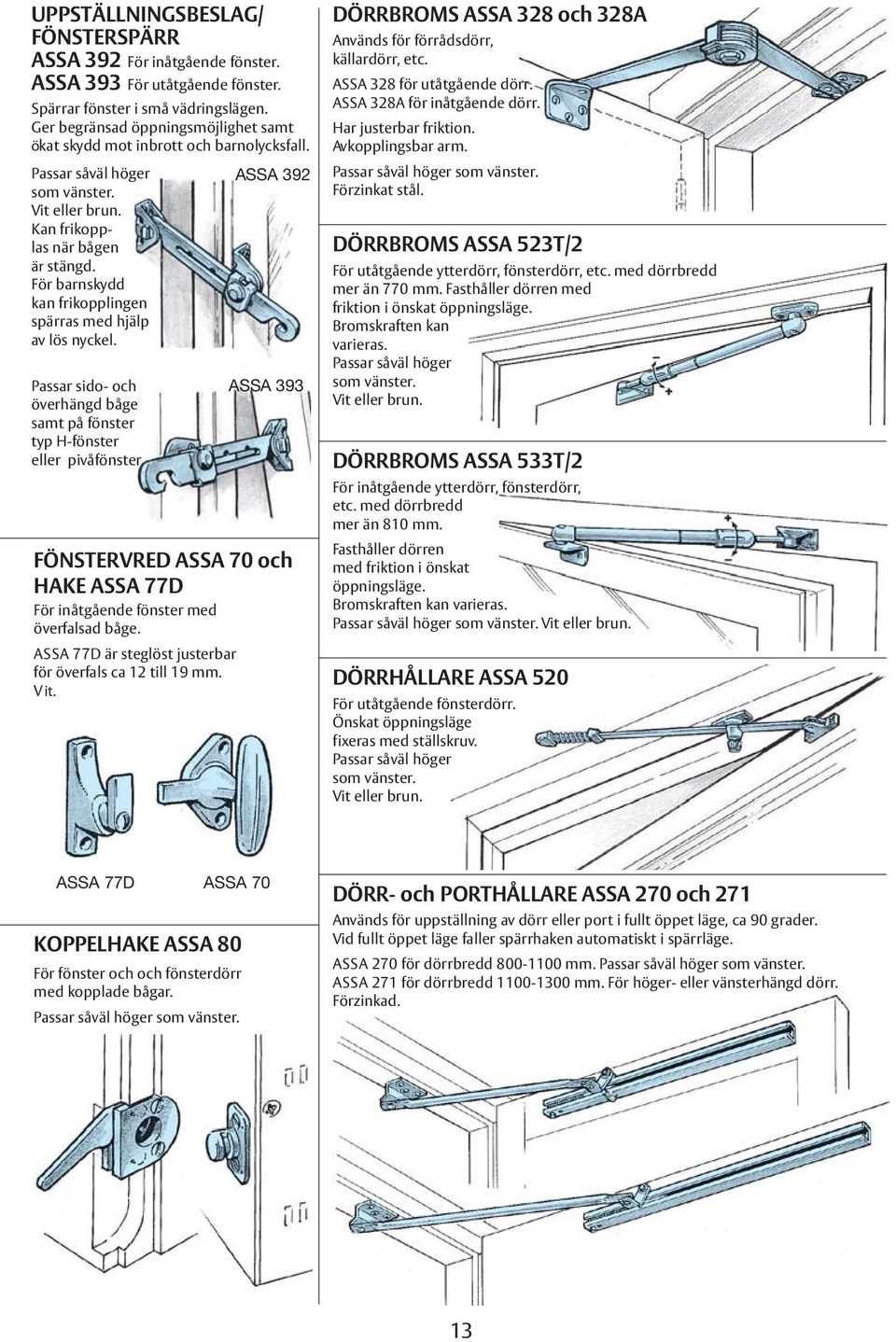

13 UPPSTÄLLNINGSBESLAG/ FÖNSTERSPÄRR ASSA 392 För inåtgående fönster. ASSA 393 För utåtgående fönster. Spärrar fönster i små vädringslägen. Ger begränsad öppningsmöjlighet samt ökat skydd mot inbrott och barnolycksfall. Passar såväl höger ASSA 392 som vänster. Vit eller brun. Kan frikopplas när bågen är stängd. För barnskydd kan frikopplingen spärras med hjälp av lös nyckel. Passar sido- och överhängd båge samt på fönster typ H-fönster eller pivåfönster FÖNSTERVRED ASSA 70 och HAKE ASSA 77D För inåtgående fönster med överfalsad båge. ASSA 77D är steglöst justerbar för överfals ca 12 till 19 mm. Vit. ASSA 393 DÖRRBROMS ASSA 328 och 328A Används för förrådsdörr, källardörr, etc. ASSA 328 för utåtgående dörr. ASSA 328A för inåtgående dörr. Har justerbar friktion. Avkopplingsbar arm. Passar såväl höger som vänster. Förzinkat stål. DÖRRBROMS ASSA 523T/2 För utåtgående ytterdörr, fönsterdörr, etc. med dörrbredd mer än 770 mm. Fasthåller dörren med friktion i önskat öppningsläge. Bromskraften kan varieras. Passar såväl höger som vänster. Vit eller brun. DÖRRBROMS ASSA 533T/2 För inåtgående ytterdörr, fönsterdörr, etc. med dörrbredd mer än 810 mm. Fasthåller dörren med friktion i önskat öppningsläge. Bromskraften kan varieras. Passar såväl höger som vänster. Vit eller brun. DÖRRHÅLLARE ASSA 520 För utåtgående fönsterdörr. Önskat öppningsläge fixeras med ställskruv. Passar såväl höger som vänster. Vit eller brun. ASSA 77D ASSA 70 KOPPELHAKE ASSA 80 För fönster och och fönsterdörr med kopplade bågar. Passar såväl höger som vänster. DÖRR- och PORTHÅLLARE ASSA 270 och 271 Används för uppställning av dörr eller port i fullt öppet läge, ca 90 grader. Vid fullt öppet läge faller spärrhaken automatiskt i spärrläge. ASSA 270 för dörrbredd mm. Passar såväl höger som vänster. ASSA 271 för dörrbredd mm. För höger- eller vänsterhängd dörr. Förzinkad. 13

14 KANTREGEL ASSA 146 För tvåluftsfönster med mötande bågar, inåtgående och utåtgående. Håller kvar mötesbågen i stängt läge när vädringsbågen öppnas. Vit acetalplast. SÄKERHETSKANTREGEL ASSA 1220 Godkänd av försäkringsbolagen. Används för inåtgående och utåtgående pardörr. Håller kvar mötesbågen i stängt läge när den andra båge öppnas. Kolvens slaglängd 20 mm. SLUTBLECK ASSA 62, 62R och B954 Används för spanjolettens sidkolv typ kilkolv. Förzinkat stål. ASSA 62 Mötesbåge Vädringsbåge ASSA B954 ASSA 62R SÄKERHETSSLUTBLECK ASSA 4710 Godkänd av försäkringsbolagen. Används för spanjolettens sidkolv typ hakkolv. Förzinkat stål. DÖRRHÅLLARE ASSA 440 För fasthållning av dörr i fullt öppet läge. Grå. GLIDBLECK ASSA 1654 För inåtgående fönster. Hindrar bågen att släpa på karmunderstycket. Rostfritt stål SKYDDSBLECK ASSA 873 För utåtgående fönster och fönsterdörr. Skyddar karmen för skada från utskjutande sidkolv. Rostfritt stål. GLIDBLECK ASSA 874 För inåtgående och utåtgående fönster. Hindrar bågen att släpa på karmunderstycket. Vit acetalplast GLIDBLECK ASSA 4995 För inåtgående och utåtgående fönster. Hindrar bågen att släpa på karmunderstycket. Vit acetalplast

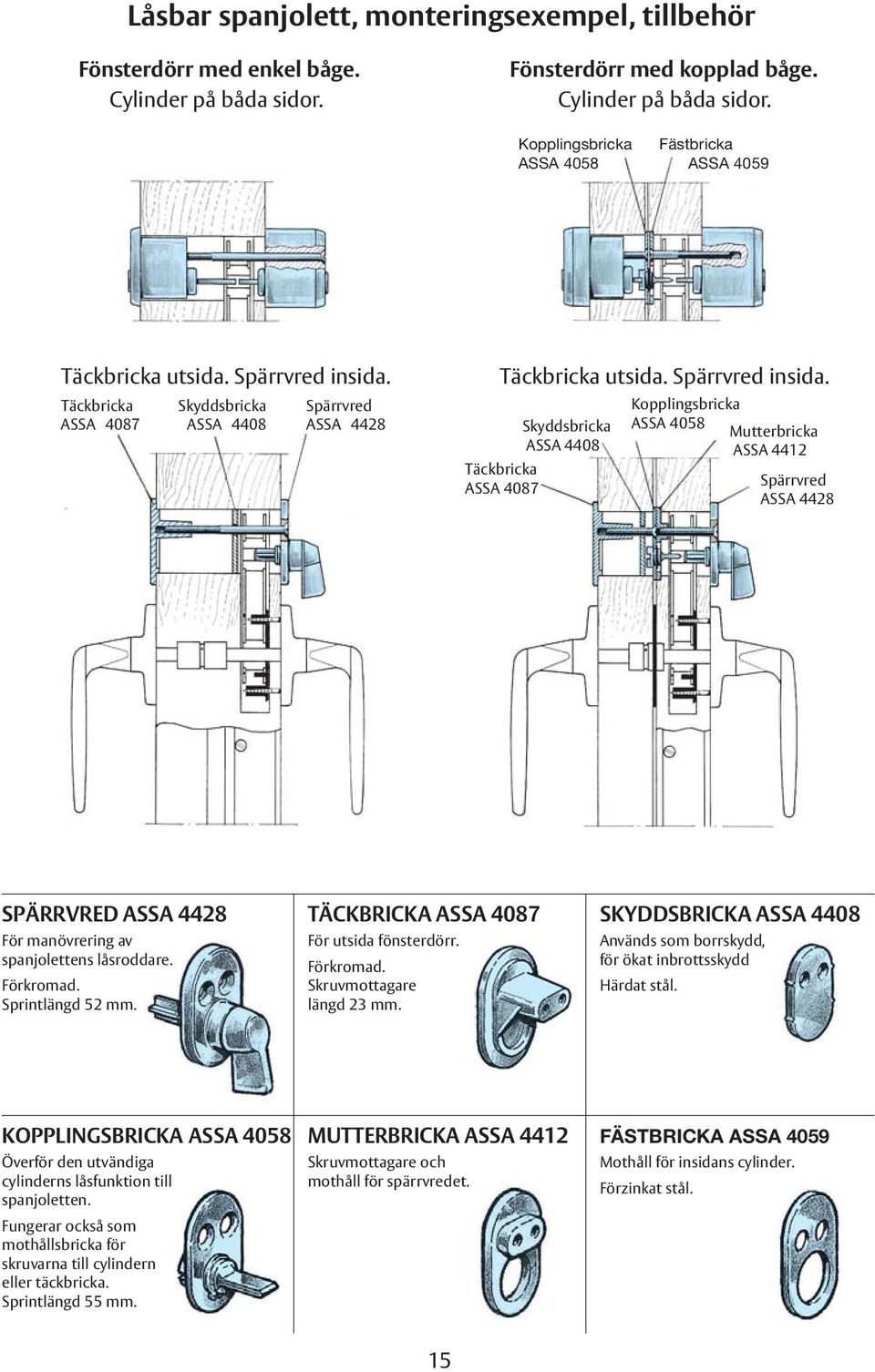

15 Låsbar spanjolett, monteringsexempel, tillbehör Fönsterdörr med enkel båge. Cylinder på båda sidor. Fönsterdörr med kopplad båge. Cylinder på båda sidor. Kopplingsbricka ASSA 4058 Fästbricka ASSA 4059 Täckbricka utsida. Spärrvred insida. Täckbricka ASSA 4087 Skyddsbricka ASSA 4408 Spärrvred ASSA 4428 Täckbricka utsida. Spärrvred insida. Täckbricka ASSA 4087 Skyddsbricka ASSA 4408 Kopplingsbricka ASSA 4058 Mutterbricka ASSA 4412 Spärrvred ASSA 4428 SPÄRRVRED ASSA 4428 För manövrering av spanjolettens låsroddare. Förkromad. Sprintlängd 52 mm. TÄCKBRICKA ASSA 4087 För utsida fönsterdörr. Förkromad. Skruvmottagare längd 23 mm. SKYDDSBRICKA ASSA 4408 Används som borrskydd, för ökat inbrottsskydd Härdat stål. KOPPLINGSBRICKA ASSA 4058 MUTTERBRICKA ASSA 4412 FÄSTBRICKA ASSA 4059 Överför den utvändiga cylinderns låsfunktion till spanjoletten. Fungerar också som mothållsbricka för skruvarna till cylindern eller täckbricka. Sprintlängd 55 mm. Skruvmottagare och mothåll för spärrvredet. Mothåll för insidans cylinder. Förzinkat stål. 15
