1 FÖNSTERBESLAG

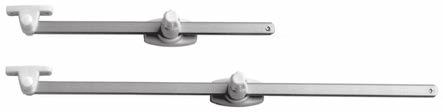

2 Assa fönsterhållare 202 och 220 För inåtgående fönster med överfalsad båge. Önskat öppningsläge fixeras med ställskruven. Passar både höger och vänster. Stång i aluminium För bågbredd under 500 mm. För bågbredd över 500 mm. Rekommenderad skruv: För stångfäste: TKX 4,0 mm. För bågfäste: TKFX 3,5 mm Fönsterhållare 202 Vit acetalplast 1/20 st Fönsterhållare 220 Vit acetalplast 1/20 st Assa fönsterhållare 225 och 230 För utåtgående fönster. Önskat öppningsläge fixeras med ställskruven. Passar både höger och vänster. Stång i aluminium För bågbredd under 500 mm. För bågbredd över 500 mm. Rekommenderad skruv: För stångfäste: TKX 4,0 mm. För bågfäste: TKFX 3,5 mm Fönsterhållare 225 Vit acetalplast 1/20 st Fönsterhållare 230 Vit acetalplast 1/20 st :2

3 Assa fönsterspärr 392 och 393 Passar sido- och överhängd båge samt på fönster typ H-fönster eller pivåfönster. Kan även användas som dörrspärr. För montering ingår märkmall i plast. Spärrar fönster eller dörr i små vädringslägen. Ger begränsad öppningsmöjlighet samt ökat skydd mot inbrott och barnolycksfall. Kan frikopplas när bågen är stängd. För barnskydd kan frikopplingen spärras med hjälp av lös nyckel. Material: aluminium. FÖNSTERBESLAG För inåtgående fönster eller dörr. För utåtgående fönster eller dörr Fönsterspärr 392 inåtgående Vit pulverlack 10 st Fönsterspärr 393 utåtgående Vit pulverlack 10 st Assa saxbeslag 831 och 8310 För inåtgående fönster med underhängd båge. Finns i längderna 140, 220, 300 och 400 mm. Stoppar bågen i ett öppningsläge som bestäms av saxbeslagets längd och placering. Kan fällas förbi stoppläget genom att spärren skjuts till friläge, så att armen kan lösgöras från bågfästet Har spärr som är låsbar med 3 mm insexnyckel. Rekommenderad skruv: TFX 3,5 mm Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st Saxbeslag mm Förzinkad 50 st :3

4 Assa fönsterstoppare 203 För inåtgående fönster med underhängd, överfalsad båge. Stoppar bågen i ett öppningsläge som bestäms av fönsterstopparens placering. Passar både höger och vänster. Kan lösgöras från stångfästet genom att stiftet trycks ur sitt stoppläge. Stång i aluminium. Rekommenderad skruv: För stångfäste: TKX 4,0 mm. För bågfäste: TKFX 3,5 mm Fönsterstoppare 203 Vit acetalplast 20 st Assa ventilationsbeslag 85 och För inåtgående fönster med överfalsad båge. Även för utåtgående med karmdjup mindre än 32 mm. 86 För utåtgående fönster Bågen hålls i fasta ventilationslägen genom att stången och stångspärrens/ bågfästets tänder griper i varandra. Passar såväl höger som vänster genom att stångspärr/bågfäste är vändbart. Rekommenderad skruv: TKFX 3,5 mm Ventilationsbeslag 85 Vit acetalplast 10 st Ventilationsbeslag 86 Vit acetalplast 10 st :4

5 Assa ventilationsbeslag 92 och För inåtgående fönster. Skruv: TFX 3,5 mm. 93 För utåtgående fönster. Skruv: TKFX 3,5 mm. Till karmfästet på Assa 92 finns 3 olika underlägg. Passar för överfals mm. Uppfyller fordringar enligt Svensk Standard, SS 3587, gällande barnskydd. Beslaget har ett fast vädringsläge, som träder i funktion automatiskt när fönstret öppnas. För att stänga fönstret, skall armen tryckas åt sidan samtidigt som bågen förs mot stängning. För större öppning än 100 mm, kan beslaget frikopplas genom att armen, i ett speciellt läge, trycks åt sidan. Funktionen återtas automatiskt när fönstret stängs. Passar både höger och vänster. Kan beställas i brun acetalplast Ventilationsbeslag 92 Vit acetalplast 10 st Ventilationsbeslag mm underlägg Vit acetalplast 10 st Ventilationsbeslag mm underlägg Vit acetalplast 10 st Ventilationsbeslag 93 Vit acetalplast 10 st 93 Ventilationsbeslag ATE 5 och ATE 6 K5 För utåtgående fönster. K6 För inåtgående fönster. Ej barnskyddande. Rekommenderad skruv: TKFX 3,5 mm K5 63 K Ventilationsbeslag ATE 5 Vit acetalplast 10 st Ventilationsbeslag ATE 5 Grå acetalplast 10 st Ventilationsbeslag ATE 5 Svart acetalplast 10 st Ventilationsbeslag ATE 6 Vit acetalplast 10 st Ventilationsbeslag ATE 6 Grå acetalplast 10 st Ventilationsbeslag ATE 6 Svart acetalplast 10 st :5

6 Ventilationsbeslag APS 55 och APS 66 Barnskyddande ventilationsbeslag med typgodkännande 0580/94. APS 55 APS 66 För utåtgående fönster. För inåtgående fönster. Rekommenderad skruv: TKFX 3,5 mm APS 55 APS Ventilationsbeslag APS 55 Vit acetalplast 10 st Ventilationsbeslag APS 66 Vit acetalplast 10 st Fönsterkedja 35 För fönster och fönsterdörr där man vill begränsa öppningsläget. Stoppar bågen i ett öppningsläge som bestäms av spärranordningens placering. Kan frigöras med karbinhakar. OBS! Är ej typgodkända som barnskyddande Fönsterkedja 35 Vit plast/förzinkad 25 st Assa spärranordning 84 För fönster och fönsterdörr där man vill begränsa öppningsläget. Obs! Är ej typgodkända som barnskyddande. Lina av polyester. Stoppar bågen i ett öppningsläge som bestäms av spärranordningens placering. Kan frigöras genom att den fjädrande låstungan på spärrbrickan trycks in, samtidigt som linan häktas av. Rekommenderad skruv: TKFX 3,5 mm Spärranordning 84 Vit acetalplast 10 st :6

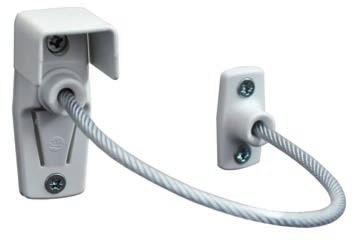

7 Assa spärranordning 184 För fönster och fönsterdörr där man vill begränsa öppningsläget. Uppfyller fordringar enligt Svensk Standard, SS 3587, gällande barnskydd. Lina av plastinbakad vajer, skyddskåpa av pulverlackerat stål, övriga delar av acetalplast. Stoppar bågen i ett öppningsläge som bestäms av spärranordningens placering. Kan frigöras genom att den fjädrande låstungan på spärrbrickan trycks in, samtidigt som linan häktas av. Rekommenderad skruv: TKFX 3,5 mm. FÖNSTERBESLAG Spärranordning 184 Vit acetalplast 10 st Assa kantregel 146 Till inåt- och utåtgående tvåluftsfönster utan post. Håller kvar mötesbågen i stängt läge när den andra bågen öppnas Kantregel 146 Vit acetalplast 50 st Assa kantregel 15 Till inåt- och utåtgående tvåluftsfönster utan post. Godkänd av Svenska Stöldskyddsföreningen i klass 2 enl. SS Kolv av förzinkat stål med slaglängd 15 mm. Fjäder av rostfritt stål. Håller kvar mötesbågen i stängt läge när den andra bågen öppnas Kantregel 15 Zamak obehandlad 10 st :7

8 Kantregel 773 Till inåt- och utåtgående tvåluftsfönster utan post. Håller kvar mötesbågen i stängt läge när den andra bågen öppnas. Längd: 85 mm. Bredd: 17 mm. Djup: 9 mm Kantregel 773 Förzinkad 1 st Assa fönsterlås 2820 och 2830 För fönster som skall säkras mot inbrott och obehörigt öppnande För inåtgående fönster. För utåtgående fönster Låsbar med tryckcylinder Assa 7287 (köpes separat). Låsning sker när cylindern trycks ned, då fönstret är i stängt läge. Kan även låsas i vädringsläge. (Uppfyller då ej krav på godkänd låsning enligt SS 3620). Uppfyller fordringar enligt Svensk Standard, SS 3620 klass A, gällande inbrott. Ventilationsarm i förzinkat stål. Kan även beställas som förmässingad. Rekommenderad skruv: TFX 4,0 mm Fönsterlås 2820 Blank krom 10 st Fönsterlås 2820 Mattkrom 10 st Fönsterlås 2820 Vit pulverlack 10 st Fönsterlås 2830 Blank krom 10 st Fönsterlås 2830 Mattkrom 10 st Fönsterlås 2830 Vit pulverlack 10 st Assa tryckcylinder 7287 Cylinder för fönsterlås 2820 och Cylinder med 9 spärrskivor. Kan beställas med lika låsning och samma låsning som Assa tryckcylinder 4484 avsedd för handtag 844-S, 876-S, 895-S och 8465-S. Två nycklar Assa 5525 ingår till varje cylinder Tryckcylinder Blank krom 10 st Tryckcylinder Mattkrom 10 st :8

9 Assa fönstervred 23 Används för inåtgående fönster. Rekommenderad skruv: TKFX 3,5 mm. FÖNSTERBESLAG Fönstervred 23 Blank krom 20 st Assa hake 337 För inåtgående fönster med ofalsad båge i enluftsfönster. Används när falstjocklek är 0 mm. Höjd: 50 mm. Bredd: 9 mm. Utsprång: 11 mm. Rekommenderad skruv: TKFX 3,5 mm Hake 337 Blank krom 100 st Assa hake 338D För inåtgående fönster med överfalsad båge i enluftsfönster samt tvåluftfönster med post när båda bågarna har fönstervred. Beroende på överfalsens tjocklek inkl. tätningslist används följande: 338D/25-14 mm, 338D/27-17 mm och 338D/30-19 mm. Höjd: 52 mm. Bredd: 13 mm. Utsprång: 25/27/30 mm. Rekommenderad skruv: TKFX 3,5 mm Hake 338D - 25 Blank krom 20 st Hake 338D - 27 Blank krom 20 st Hake 338D - 30 Blank krom 20 st Assa fönstervred 70 För inåtgående fönster. Överfalsad båge i enluftsfönster samt tvåluftsfönster med post. Rekommenderad skruv: TKFX 3,5 mm Fönstervred 70 Vit acetalplast 20 st Fönstervred 70 Svart acetalplast 20 st :9

10 Assa hake 77D För inåtgående fönster. Överfalsad båge i enluftsfönster samt tvåluftsfönster med post. Steglöst justerbar från 27 till 34 mm höjd. Måtten svarar mot tjockleken på överfals inkl. tätningslist från till 19 mm. Rekommenderad skruv: TKFX 3,5 mm Hake 77D Vit acetalplast 50 st Hake 77D Svart acetalplast 50 st 40 Fönstervred 3 Fönstervred av mässing för inåtgående fönster. Levereras med hake 10 mm för plan montering. Rekommenderad skruv: TKFX 3,5 mm Fönstervred 3 inkl. hake Förnicklad 10 st Fönstervred Fönstervred av mässing utan hake för inåtgående fönster. För plan montering används 10 mm hake. Rekommenderad skruv: TKFX 3,5 mm Fönstervred 230 Förnicklad 10 st Fönstervred 230 Polerad mässing 10 st Fönstervred 230 Mattborstad mässing 10 st Hake Fönstervredshake av mässing för inåtgående fönster och plan montering. Rekommenderad skruv: TKX 3,5 mm Hake 3-10 Förnicklad 10 st Hake 3-10 Polerad mässing 10 st Hake 3-10 Mattborstad mässing 10 st :10

11 Hake 7-25 Fönstervredshake av mässing för inåtgående fönster. För överfalsad båge. Rekommenderad skruv: TKX 3,5 mm Hake 7-25 Förnicklad 10 st Hake 7-25 Polerad mässing 10 st Hake 7-25 Mattborstad mässing 10 st Fönsterlås 14 Fönsterlås av mässing för utåtgående fönster. Levereras komplett med stjärthake och skruv. Material: mässing Fönsterlås 14 inkl. skruv Förnicklad 50 st Fönsterlås 14 inkl. skruv Polerad mässing 50 st Vädringsbeslag 15 Vädringsbeslag av mässing för utåtgående fönster. Levereras komplett med stjärthake och skruv. Material: mässing Vädringsbeslag 15 inkl. skruv Förnicklad 50 st Vädringsbeslag 15 inkl. skruv Polerad mässing 50 st Fönsterlås 180 Fönsterlås av zamak/stål för utåtgående fönster. Skruv TKFX 3,5 20 ingår Fönsterlås 180 inkl. skruv Förnicklad 50 st 30 :11

12 Fönsterlås 277 Fönsterlås av zamak för utåtgående fönster. Skruv TKFX 3,5 20 ingår Fönsterlås 277 inkl. skruv Förnicklad 50 st Fönsterlås 280 Fönsterlås av zamak/mässing för utåtgående fönster. Hög hake: 18 mm. Låg hake: 14 mm. Skruv TKFX 3,5 20 ingår Fönsterlås Hög hake inkl. skruv Förnicklad 50/500 st Fönsterlås Hög hake inkl. skruv Förmässingad 50 st Fönsterlås Hög hake inkl. skruv Polerad mässing 50 st Fönsterlås Hög hake Vit lackerad 50 st Fönsterlås Låg hake inkl. skruv Förnicklad 50/500 st Fönsterlås Låg hake inkl. skruv Förmässingad 50 st Fönsterlåsögla 280 Förnicklad 250 st Fönsterlåshake Hög hake Förnicklad 100 st Fönsterlåshake Hög hake Förmässingad 100 st Fönsterlås 281 Fönsterlås av zamak för utåtgående fönster. Maskingängad skruvögla. Inklusive fästplatta. Skruv TKFX 3,5 20 ingår Fönsterlås 281 inkl. skruv Förnicklad 50 st :

13 Fönsterlås 380 Fönsterlås av mässing för utåtgående fönster. Finns även med kort, 29 mm, bygel. Skruv TKFX 3,5 20 ingår. 29/ Fönsterlås 380 inkl. skruv Förnicklad 50 st Fönsterlås 380 inkl. skruv Polerad mässing 50 st Fönsterlås 380 med kort bygel inkl. skruv Polerad mässing 50 st Fönsterlås 1324 Fönsterlås av mässing för utåtgående fönster. Skruv TKFX 3,5 20 ingår Fönsterlås 1324 inkl. skruv Förnicklad 50 st Fönsterlås 1324 inkl. skruv Polerad mässing 50 st IPA fönsterlås Fönsterlås av stål för utåtgående fönster. 25 mm bygel och vinkelbockad stålhake. Skruv TKFX 3,5 20 ingår Fönsterlås inkl. skruv Elförzinkad 50/500 st Fönsterlås inkl. skruv Gulförzinkad 50/500 st IPA fönsterlås Fönsterlås av zamak/stål för utåtgående fönster. 28 mm bygel och gjuten hake. Skruv TKFX 3,5 20 ingår Fönsterlås inkl. skruv Elförzinkad 50/500 st Fönsterlås inkl. skruv Gulförzinkad 50/500 st :13

14 38 Kulturbeslag fönsterlås 5098 Fönsterlås av mässing för utåtgående fönster. Förebild Låsfabriks AB EA Næsman & Co nr Går att beställa i förnicklat Fönsterlås 5098 inkl. hake och skruv Obehandlad 1 st 39 Kulturbeslag fönsterlås 5135 Fönsterlås av segjärn för utåtgående fönster. Förebild Priorverken nr Går att beställa i förnicklat. För att passa fönster med grundare mittpost/karm kan haken vändas baklänges Fönsterlås 5135 inkl. hake och skruv Obehandlad 1 st 38 Kulturbeslag fönsterlås 5177 Fönsterlås av segjärn för utåtgående fönster. Förebild Aug Stenman nr Fönsterlås 5177 inkl. hake Obehandlad 1 st Fönsterlås 5177 inkl. hake och skruv Obehandlad 1 st Fönsterlås 5177 inkl. hake Förnicklad 1 st Fönsterlås 5177 inkl. hake och skruv Förnicklad 1 st 32 Kulturbeslag fönsterlås 5179 Fönsterlås av segjärn för utåtgående fönster. Förebild Aug Stenman nr Används till kopplade fönster och fönster med mindre karmdjup Fönsterlås 5179 inkl. hake Obehandlad 1 st Fönsterlås 5179 inkl. hake och skruv Obehandlad 1 st Fönsterlås 5179 inkl. hake Förnicklad 1 st Fönsterlås 5179 inkl. hake och skruv Förnicklad 1 st :14

15 Kulturbeslag stjärthake 5006 Stjärthake av obehandlat stål. Förebild: Aug. Stenman nr Med spik eller skruv. Passar till kulturbeslag 5007, 5008, 5065, 5066 och Stjärthake 5006 Obehandlad 1 st Stjärthake 5006 inkl. skruv Obehandlad 1 st Stjärthake 5006 inkl. spik Obehandlad 1 st 44 Kulturbeslag handvarpa 5007 Handvarpa av obehandlat stål. Förebild: Aug. Stenman nr Passande märla: Längd: 45 mm. Bredd: mm Handvarpa 5007 Obehandlad 1 st Kulturbeslag stormhaspe 5008 Stormhaspe av obehandlat stål. Förebild: Aug. Stenman nr Passande märla: Längd: 93 mm. Bredd: mm Stormhaspe 5008 Obehandlad 1 st Kulturbeslag märla 5009 Märla av obehandlat stål. Förebild: Aug. Stenman nr 361. Storlek 1 1/4 och 1 1/2. Avsedd för kulturbeslag 5007, 5008, 5065, 5066 och Märla /4 Obehandlad 1 st Märla /2 Obehandlad 1 st /4 1 1/2 :15

16 Kulturbeslag fönstervred 5050 Fönstervred av mässing för inåtgående fönster. Förebild: Eskilstuna-Magasinet nr På inåtgående fönster före 1970 med 10 mm överfals används hake med 20 mm djup. Passande hake: 5694 och Fönstervred 5050 inkl. skruv Obehandlad 1 st Fönstervred 5050 inkl. skruv Förnicklad 1 st Kulturbeslag handvarpa 5065 Handvarpa av obehandlat segjärn. Förebild: Aug. Stenman nr. 1. Används tillsammans med märla 5009 och stjärthake Ö: med påsittande skruvögla. Längd: 49 mm. Bredd: 32 mm Handvarpa 5065 Obehandlad 1 st Handvarpa 5065Ö Obehandlad 1 st Kulturbeslag stormhaspe 5066 Stormhaspe av obehandlat segjärn. Förebild: Aug. Stenman nr. 1. Används tillsammans med märla 5009 och stjärthake Ö: med påsittande skruvögla. Längd: 110 mm. Bredd: 28 mm Stormhaspe 5066 Obehandlad 1 st Stormhaspe 5066Ö Obehandlad 1 st 24 Kulturbeslag stormhaspe 5067 Stormhaspe av obehandlat segjärn. Förebild: Aug. Stenman nr. 2. Används tillsammans med märla 5009 och stjärthake Ö: med påsittande skruvögla. Längd: 5 mm. Bredd: 24 mm Stormhaspe 5067 Obehandlad 1 st Stormhaspe 5067Ö Obehandlad 1 st :16

17 Kulturbeslag fönsterklinka 5140 Fönsterklinka av stål. Förebild: Aug Stenman nr Passande hake: På inåtgående fönster före 1970 med 10 mm överfals används hake med 20 mm djup Fönsterklinka 5140 inkl. skruv Obehandlad 1 st Fönsterklinka 5140 inkl. skruv Förnicklad 1 st Kulturbeslag hake 5143 Hake av stål. Förebild: Aug Stenman nr Storlek: 10 och 20 mm djup. Passar fönsterklinka 5050 och Används på inåtgående fönster utan överfals Används på inåtgående fönster med 10 mm överfals Hake inkl. skruv Obehandlad 1 st Hake inkl. skruv Förnicklad 1 st Hake inkl. skruv Obehandlad 1 st Hake inkl. skruv Förnicklad 1 st Kulturbeslag hake 5694 Hake av mässing. Förebild: Låsbolaget nr Storlek: 10,, 15 och 20 mm djup. Passar Kulturbeslags espagnoletter 56 och 5617 samt fönstervred ,, Hake inkl. skruv Obehandlad 1 st Hake inkl. skruv Obehandlad 1 st Hake inkl. skruv Obehandlad 1 st Kulturbeslag innanfönsterskruv 5064 Innanfönsterskruv av mässing. Förebild: E A Næsman & Co nr. 197 och 198. Storlek 1/4 2. Skruv och bricka ingår. Längd: 50 mm Innanfönsterskruv 5064 inkl. skruv och bricka Obehandlad 1 st Innanfönsterskruv 5064 inkl. skruv och bricka Förnicklad 1 st :17

18 61 Kulturbeslag fönsterklinka 5070 Fönsterklinka av stål för innanfönster. Förebild: Aug. Stenman nr Fönsterklinka 5070 inkl. skruv Obehandlad 1 st 15 Kulturbeslag fönsterklinka 5080 Fönsterklinka av mässing för innanfönster. Förebild: E A Næsman & Co nr Fönsterklinka 5080 inkl. skruv Obehandlad 1 st Fönsterklinka 5080 inkl. skruv Förnicklad 1 st Kulturbeslag vervel 5190 Vervel av segjärn för innanfönster. Förebild: Aug. Stenman nr Slittråd 5191 rekommenderas som tillbehör. Längd: 40 mm. Bredd: mm Vervel 5190 inkl. skruv Obehandlad 1 st 70 Kulturbeslag vervel 5197 Vervel av segjärn för innanfönster. Förebild: Aug. Stenman nr Slittråd 5191 rekommenderas som tillbehör Vervel 5197 Obehandlad 1 st :18

19 Kulturbeslag vervel 5198 Vervel av segjärn för innanfönster. Förebild: Aug. Stenman nr Slittråd 5191 rekommenderas som tillbehör Vervel 5198 Obehandlad 1 st Kulturbeslag slittråd 5191 Slittråd av stål för innanfönster. Förebild: Borggårds Bruk Art Används tillsammans med vervel 5190, 5197 eller Längd: 54 mm Slittråd 5191 Obehandlad 1 st Assa koppelhake 80 Koppelhake av zamak/zink för kopplade fönster och fönsterdörrar. Bärtappens bricka ger lämpligt spelrum mellan ytter- och innerbågen. Med hävarmslåsning. Rekommenderad skruv: TFX 3,0 mm Koppelhake 80 Förzinkad 500 st Koppelhake KB-85 Koppelhake av zamak/zink för kopplade fönster och fönsterdörrar. Med slutbleck integrerat i låsdelen, bygghöjd endast 5,5 mm. Med hävarmslåsning. Skruv ingår Koppelhake KB-85 inkl. skruv Förzinkad 200 st :19

20 Koppelhake KBE-S Koppelhake av zamak/zink för kopplade fönster med träbågar. Med märknabbar för att underlätta montering. Rekommenderad skruv: TFX 3,0 mm Koppelhake KBE-S Förzinkad st Koppelhake 3 Koppelhake av zamak/zink för kopplade fönster och fönsterdörrar. Fjäderbelastad låsning. Skruv TFX 3,5 20 L.H. ingår Koppelhake 3 inkl. skruv Förzinkad 100 st Koppelhake 4 Koppelhake av zamak/zink för kopplade fönster och fönsterdörrar. Hävarmslåsning. Med eller utan märkstift. Skruv TFX 3,5 20 L.H. ingår till koppelhake 4 med märkstift Koppelhake 4 med märkstift inkl. skruv Förzinkad 200/1000 st Koppelhake 4 utan märkstift Förzinkad 200/1000 st Koppelskruvsats 248 Koppelskruvsats av stål/mässing för fönster och dörrar med kopplade bågar. Komplett sats bestående av koppelskruv 360 (45, 50 och 55 mm), ledhylsa 188 och hullinghylsa /50/ Koppelskruvsats mm Förzinkad/Mässing 100 st Koppelskruvsats mm Förzinkad/Mässing 100 st Koppelskruvsats mm Förzinkad/Mässing 100 st :20

21 Koppelskruv 360 Koppelskruv av stål för fönster och dörrar med kopplade bågar Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Koppelskruv mm Förzinkad 100 st Ledhylsa 186 Ledhylsa av zamak/zink för fönster och dörrar med kopplade bågar. Avsedd för koppelskruv Ledhylsa 186 Förzinkad 100 st Ledhylsa 188 Ledhylsa av mässing för fönster och dörrar med kopplade bågar. Avsedd för koppelskruv Ledhylsa 188 Mässing 100 st Hullinghylsa 1561 Hullinghylsa av mässing för fönster och dörrar med kopplade bågar. Avsedd för koppelskruv Hullinghylsa 1561 Mässing 100 st 25 :21

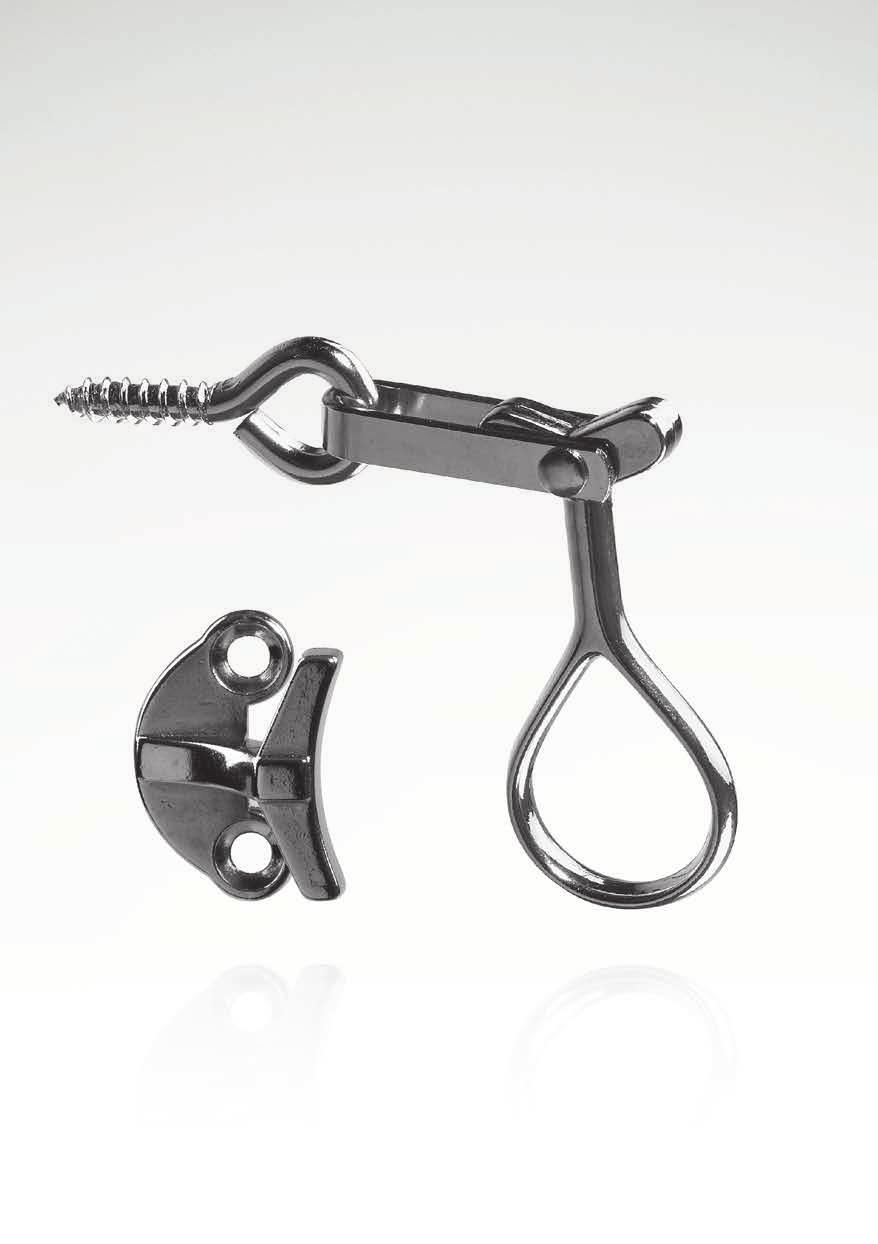

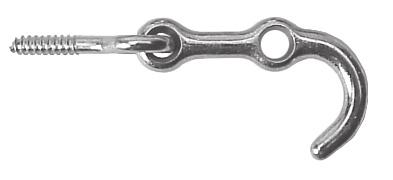

22 20 Hullinghylsa 9145 Hullinghylsa av mässing för fönster och dörrar med kopplade bågar. Avsedd för koppelskruv Hullinghylsa 9145 Mässing 100 st Stormhasp 21 Stormhasp av stål eller rostfritt A4 för uppställning av fönster. Längd: mm Stormhasp Förzinkad 1 st Stormhasp Förzinkad 250 st Stormhasp Rostfritt 1 st Stormhasp Rostfritt 100 st Stormhasp Förzinkad 1 st Stormhasp Förzinkad 250 st Stormhasp Rostfritt 1 st Stormhasp Rostfritt 100 st Stormhasp Förzinkad 1 st Stormhasp Förzinkad 250 st Stormhasp Rostfritt 1 st Stormhasp Rostfritt 100 st Stormhasp Förzinkad 1 st Stormhasp Förzinkad 250 st Stormhasp Rostfritt 1 st Stormhasp Rostfritt 100 st Stormhasp Förzinkad 1 st Stormhasp Förzinkad 50 st Stormhaspmärla 23 Stormhaspmärla av stål eller rostfritt A4. Avsedd för stormhasp 21. Bredd: 42 mm. Höjd: 25 mm. Ø 3 mm Stormhaspmärla 23 Förzinkad 250/5000 st Stormhaspmärla 23 Rostfritt 1 st Stormhaspmärla 23 Rostfritt 100 st :22

23 Skruvögla 25-4 Skruvögla av stål eller rostfritt A4. Avsedd för stormhasp 21. Längd 25 mm. Ø 4 mm Skruvögla 25-4 Förzinkad 1000/3000 st Skruvögla 25-4 Rostfritt 1 st Skruvögla 25-4 Rostfritt 100 st PN stormhasp Stormhasp av stål för uppställning av fönster Längd: 155 mm. Längd: 208 mm. Längd: 260 mm. Längd: 3 mm Stormhasp 3440 Varmförzinkad 25 st Stormhasp 3440 Gulförzinkad 25 st Stormhasp 3440 Vit pulverlack 25 st Stormhasp 3441 Varmförzinkad 25 st Stormhasp 3441 Gulförzinkad 25 st Stormhasp 3441 Vit pulverlack 25 st Stormhasp 3442 Varmförzinkad 25 st Stormhasp 3442 Gulförzinkad 25 st Stormhasp 3442 Vit pulverlack 25 st Stormhasp 3443 Varmförzinkad 25 st Stormhasp 3443 Gulförzinkad 25 st Stormhasp 3443 Vit pulverlack 25 st PN stormhasp 3461 och 3462 Stormhasp av stål för uppställning av fönster Längd: 8 mm. Längd: 170 mm Stormhasp 3461 Elförzinkad 1/50 st Stormhasp 3462 Elförzinkad 1/50 st :23

24 PN skruvögla 3450 Skruvögla av stål. Avsedd för PN stormhasp. Längd: 25 mm. Ø 4,7 mm Skruvögla 3450 Varmförzinkad 50 st Skruvögla 3450 Gulförzinkad 50 st Skruvögla 3450 Vit pulverlack 50 st PN fönsterlås 3511 Fönsterlås av stål för stängning av utåtgående fönster. Längd: 55 mm Fönsterlås 3511 Elförzinkad 100 st PN stjärthake 3520 Stjärthake av stål. Används tillsammans med fönsterlås Stjärthake 3520 Elförzinkad 50 st IPA fönsterlås Fönsterlås av stål för stängning av utåtgående fönster. Längd: 54 mm Fönsterlås Elförzinkad 100 st Fönsterlås Gulförzinkad 100 st Fönsterlås Vit pulverlack 100 st :24

25 IPA stjärthake Stjärthake av stål/mässing. Används tillsammans med fönsterlås Levereras med spik. FÖNSTERBESLAG 1029 Stjärthake inkl. spik Elförzinkad 50/100 st Stjärthake inkl. spik Gulförzinkad 50/100 st Stjärthake inkl. spik Polerad mässing 50/100 st Stjärthake inkl. spik Vit pulverlack 50/100 st IPA stormkrok och Stormkrok av stål/mässing för uppställning av fönster Längd: 130 mm Längd: 170 mm Stormkrok Elförzinkad 50/250 st Stormkrok Gulförzinkad 50/250 st Stormkrok Polerad mässing 50/100 st Stormkrok Vit pulverlack 50/250 st Stormkrok Elförzinkad 50/250 st Stormkrok Gulförzinkad 50/250 st IPA ventilationsbeslag och Ventilationsbeslag av stål för utåtgående fönster. Rekommenderad skruv: TFX 4,0 mm Längd: 220 mm. Två fasta vädringslägen Längd: 310 mm. Tre fasta vädringslägen Ventilationsbeslag Elförzinkad 10 st Ventilationsbeslag Elförzinkad 10 st :25

26 Inåtgående Ventilationsbeslag 226 Ventilationsbeslag av mässing för inåt- och utåtgående fönster. Längd: 160 mm Ventilationsbeslag 226 inåtgående Polerad mässing 1 st Ventilationsbeslag 226 utåtgående Polerad mässing 1 st Utåtgående 97 Stormkrok 911 Stormkrok av zamak/stål för uppställning av fönster. Längd: 5 mm Stormkrok 911 Förnicklad 50 st Stjärthake 911 Stjärthake av zamak. Används tillsammans med stormkrok 911. Storlek: mm Stjärthake 911 Förnicklad 50 st Hörnjärn 134 Hörnjärn av stål för montering av fönsterbågar i trä. Med runda hörn för montering i mellan bågarna. Rekommenderad skruv: TFX 3,0 mm. Längd: 109 mm. Bredd: 19 mm Hörnjärn 134 Elförzinkad 100/400 st :26

27 Hörnjärn 154 Hörnjärn av stål för montering av fönsterbågar i trä. Med runda hörn för utanpåliggande montering. Rekommenderad skruv: TFX 3,0 mm. Längd: 102 mm. Bredd: 19 mm. FÖNSTERBESLAG Hörnjärn 154 Elförzinkad 100/400 st PN hörnjärn 3200, 3201 och 3202 Hörnjärn av stål för montering av fönsterbågar i trä. Rekommenderad skruv: TFX 3,0 mm Längd: 40 mm. Bredd: Längd: 50 mm. Bredd: Längd: 70 mm. Bredd: Hörnjärn 3200 Elförzinkad 25 st Hörnjärn 3201 Elförzinkad 25 st Hörnjärn 3202 Elförzinkad 25 st PN hörnjärn 3220 Hörnjärn av stål för montering av fönsterbågar i trä. Rekommenderad skruv: TFX 5,5 mm. Längd: 158 mm. Bredd: 32 mm Hörnjärn 3220 Elförzinkad 1 st PN hörnjärn 3231 Hörnjärn av stål för montering av fönsterbågar i trä. Rekommenderad skruv: TFX 4,0 mm. Längd: 1 mm. Bredd: 26 mm Hörnjärn 3231 Varmförzinkad 25 st :27

28 PN hörnjärn 3240 Hörnjärn av stål för montering av fönsterbågar i trä. Rekommenderad skruv: TFX 4,0 mm. Längd: 110 mm. Bredd: 16 mm Hörnjärn 3240 Elförzinkad 1 st PN hörnjärn 3260 Hörnjärn av stål för montering av fönsterbågar i trä. Rekommenderad skruv: TFX 4,0 mm. Längd: 103 mm. Bredd: 20 mm Hörnjärn 3260 Elförzinkad 1 st Kulturbeslag hörnjärn 5019 Hörnjärn av stål för montering av fönsterbågar i trä. För montering mellan bågarna. Förebild: Aug Stenman nr Längd: 110 mm. Bredd: 22 mm Hörnjärn 5019 inkl. skruv Obehandlad 1 st Hörnjärn 5019 Förzinkad 1 st Kulturbeslag hörnjärn 5063 Hörnjärn av stål för montering av fönsterbågar i trä. För utanpåliggande montering. Förebild: Aug Stenman nr Längd: 102 mm. Bredd: 19 mm Hörnjärn 5063 inkl. skruv Obehandlad 1 st Hörnjärn 5063 Förzinkad 1 st :28

29 Kulturbeslag hörnjärn 5101 Hörnjärn av stål för montering av fönsterbågar i trä. För utanpåliggande montering. Förebild: St Nyckelvikens gård, Nacka B. Längd: 130 mm. FÖNSTERBESLAG Hörnjärn 5101 inkl. skruv Obehandlad 1 st Kulturbeslag hörnjärn 5152 Hörnjärn av stål för montering av fönsterbågar i trä. För utanpåliggande montering. Förebild: Aug Stenman nr Längd: 98 mm. Bredd: 19 mm Hörnjärn 5152 inkl. skruv Obehandlad 1 st Hörnjärn 5152 Förzinkad 1 st Kulturbeslag hörnjärn 5159 Hörnjärn av stål för montering av fönsterbågar i trä. För utanpåliggande montering. Förebild: Aug Stenman nr Längd: 91 mm. Bredd: 21 mm Hörnjärn 5159 inkl. skruv Obehandlad 1 st Hörnjärn 5159 Förzinkad 1 st :29

30 Fönsterbeslag Top Turn G-2475 och G-2492 För utåtgående, topphängda fönster. Gör bågen fullt vändbar (180 ) för säker och enkel rengöring av fönstret inifrån. Båghöjd: mm. Max vikt: 80 kg. Max bågbredd: 1600 mm. Max bågyta: 2,5 m². Med inbyggd säkerhetsspärr från storlek M6 och längre för säkerhet inifrån och skydd utifrån. Beslaget har 2 fasta vädringslägen och är underhållsfritt. För bågar av trä eller PVC. Skena i pulverlackerad aluminium och armar i stål. Toppbeslag G-2475 G-2492 För 32 mm spår. För 28 mm spår. Tillbehör Toppbeslag och bågbeslag. Bågbeslag Top Turn G M4 Gulförzinkad/Silver 5 par Top Turn G M4,5 Gulförzinkad/Silver 5 par Top Turn G M5 Gulförzinkad/Silver 5 par Top Turn G M5,5 Gulförzinkad/Silver 5 par Top Turn G M6 Gulförzinkad/Silver 5 par Top Turn G M6,5 Gulförzinkad/Silver 5 par Top Turn G M7 Gulförzinkad/Silver 5 par Top Turn G M7,5 Gulförzinkad/Silver 5 par Top Turn G M8 Gulförzinkad/Silver 5 par Top Turn G M8,5 Gulförzinkad/Silver 5 par Top Turn G M9 Gulförzinkad/Silver 5 par Top Turn G M9,5 Gulförzinkad/Silver 5 par Top Turn G M10 Gulförzinkad/Silver 5 par Top Turn G M10,5 Gulförzinkad/Silver 5 par Top Turn G M11 Gulförzinkad/Silver 5 par Top Turn G M11,5 Gulförzinkad/Silver 5 par Top Turn G M Gulförzinkad/Silver 5 par Top Turn G M,5 Gulförzinkad/Silver 5 par Top Turn G M13 Gulförzinkad/Silver 5 par Top Turn G M13,5 Gulförzinkad/Silver 5 par Top Turn G M14 Gulförzinkad/Silver 5 par Top Turn G M14,5 Gulförzinkad/Silver 5 par Top Turn G M15 Gulförzinkad/Silver 5 par Top Turn G M15,5 Gulförzinkad/Silver 5 par Top Turn G M16 Gulförzinkad/Silver 5 par Toppbeslag G-2475/G-2492 Gulförzinkad 10 st Bågbeslag G-2475/G-2492 Gulförzinkad 10 st :30

31 Fönsterbeslag Top Turn G-2475 och G-2492 FÖNSTERBESLAG Modul Längd, mm Karmyttermått M M4, M M5, M M6, M M7, M M8, M M9, Modul Längd, mm Karmyttermått M M10, M M11, M M, M M13, M M14, M M15, M Top Turn G M4 Gulförzinkad/Vitlack 5 par Top Turn G M4,5 Gulförzinkad/Vitlack 5 par Top Turn G M5 Gulförzinkad/Vitlack 5 par Top Turn G M5,5 Gulförzinkad/Vitlack 5 par Top Turn G M6 Gulförzinkad/Vitlack 5 par Top Turn G M6,5 Gulförzinkad/Vitlack 5 par Top Turn G M7 Gulförzinkad/Vitlack 5 par Top Turn G M7,5 Gulförzinkad/Vitlack 5 par Top Turn G M8 Gulförzinkad/Vitlack 5 par Top Turn G M8,5 Gulförzinkad/Vitlack 5 par Top Turn G M9 Gulförzinkad/Vitlack 5 par Top Turn G M9,5 Gulförzinkad/Vitlack 5 par Top Turn G M10 Gulförzinkad/Vitlack 5 par Top Turn G M10,5 Gulförzinkad/Vitlack 5 par Top Turn G M11 Gulförzinkad/Vitlack 5 par Top Turn G M11,5 Gulförzinkad/Vitlack 5 par Top Turn G M Gulförzinkad/Vitlack 5 par Top Turn G M,5 Gulförzinkad/Vitlack 5 par Top Turn G M13 Gulförzinkad/Vitlack 5 par Top Turn G M13,5 Gulförzinkad/Vitlack 5 par Top Turn G M14 Gulförzinkad/Vitlack 5 par Top Turn G M14,5 Gulförzinkad/Vitlack 5 par Top Turn G M15 Gulförzinkad/Vitlack 5 par Top Turn G M15,5 Gulförzinkad/Vitlack 5 par Top Turn G M16 Gulförzinkad/Vitlack 5 par Toppbeslag G-2475/G-2492 Gulförzinkad 10 st Bågbeslag G-2475/G-2492 Gulförzinkad 10 st :31

32 Fönsterbeslag Side Swing G-2449 För sidohängda, utåtgående fönster. Passar till både enkla och kopplade bågar. Med en öppningsvinkel på 90 kan fönstret rengöras på båda sidor inifrån. Består av identiska topp- och bottenbeslag för att passa alla bågar med bredd mellan 450 och 900 mm. Max bågvikt 35 kg. Max båghöjd 1600 mm. Passar bågar i trä, aluminium, PVC. Tillbehör Underläggsplatta G I en sats ingår 2 bågdelar och 1 karmdel Side Swing G-2449 Rostfritt stål 1 par Underläggsplatta G-2440 Vit plast 1 sts Gångjärn Side Hung G-2472 Underhållsfritt lyftgångjärn för sidhängda utåtgående fönster. Öppningsbart 180. Bågvikt max 45 kg. Används tillsammans med underläggsplattor för båge och karm Dörrdel G-2472 Zinkalloy matt 200 st Karmdel G-2472 Zinkalloy matt 200 st Underläggsplatta G-2472 dörrdel Förzinkad 200 st Underläggsplatta G-2472 karmdel Förzinkad 200 st :32

33 Assa Allswing Öppningsbeslag för fönster. Top Swing Side Swing Vridbeslag 170. Vridbeslag sidohängt 170. Max 60 kg bågvikt standard. Max 80 kg som tillval. Karmyttermått mm. 6 beslagsmoduler. Integrerad öppnings och tvättlägesbegränsare. Springa mellan båge och karm: ned till 5,5 mm. Max 45 kg bågvikt. Karmyttermått mm. 2 glidpunkter ger jämnare gång. Integrerad öppnings och tvättlägesbegränsare. Springa mellan båge och karm: ned till 5,5 mm. Top Hung Beslag, topphängt, kan öppnas 60. Max 80 kg bågvikt. Karmyttermått mm. 4 beslagsmoduler (+ tillvalsmodul utrymning) Tillval: Öppningsbegränsare med integrerad antiblow-funktion (kan eftermonteras). Side Hung Gångjärn, sidohängt, fönster och fönsterdörr. Fönsterdörrgångjärn med höjd- och sidjustering. Fönstergångjärn utan justering. Utmärkt som utrymningsfönster. För ytterligare information - kontakta oss. :33

34 Assa tätningslås 2760 För fönster eller lucka där krav på spanjolett ej föreligger. Dornavstånd 25 mm, låsdjup 36 mm. Låskolvens slaglängd 13 mm. Roddare i mässing med 8 mm fyrkanthål. Höger och vänster lika. Slutbleck Assa 66-R ingår. Skall fällas in. Låskolven har distinkta lägen för öppen och stängd. Tillbehör Handtag Tätningslås 2760 inkl. slutbleck Zamak 50 st Skyddsbleck 873 För utåtgående fönster och fönsterdörr. Skyddar karmen för skada från utskjutande kolv. Rekommenderad skruv: TFX 3,0 mm Skyddsbleck 873 Rostfritt stål 100 st Glidbleck 874 För inåt- och utåtgående fönster. Hindrar bågen att släpa på karmunderstycket. Rekommenderad skruv: TFX 3,0 mm Glidbleck 874 Vit acetalplast 100 st Glidbleck 1654 För inåtgående fönster. Hindrar bågen att släpa på karmunderstycket. Rekommenderad skruv: TFX 3,0 mm Glidbleck 1654 Rostfritt stål 100 st :34

35 Glidbleck 4995 För inåt- och utåtgående fönster. Hindrar bågen att släpa på karmunderstycket. Rekommenderad skruv: TFX 3,0 mm. FÖNSTERBESLAG Glidbleck 4995 Vit acetalplast 100 st Spröjsbeslag Traryd För montering av löstagbara spröjs. Levereras med spik. Finns som rak och sned modell. Rak Spröjsbeslag Traryd Rak inkl. spik Vit plast 250/1000 st Spröjsbeslag Traryd Rak inkl. spik Svart plast 250/1000 st Spröjsbeslag Traryd Sned inkl. spik Vit plast 250/1000 st Spröjsbeslag Traryd Sned inkl. spik Svart plast 250/1000 st Sned Spröjsbeslag CB 1000 För montering av löstagbara spröjs. Med fjädrande tapp Spröjsbeslag CB 1000 Vit plast 100 st Spröjslist 1041 Spröjslist till fönster Spröjslist mm Vit PVC 1 st :35

36 Spröjslist 1191 Spröjslist till fönster Spröjslist mm Vit PVC 1 st 28 Spröjsskarv Spröjsskarv 6 70 mm. Används för att skarva ihop spröjslist 1041 eller Monteras i borrat 6 mm hål Spröjsskarv 6 70 mm Svart PVC 1 st Glaslist 1031 Glaslist 22,5 19 med droppnäsa Glaslist mm Vit PVC 1 st Glaslist För både dubbel- och enkelglas. För förseglade fönster och för fönster som kan öppnas. Lätta att passa in och montera. Bryter köldbryggor, vilket ger lägre U- värde. Underhållsfria. Okänsliga mot röta och fukt. UV-resistenta. Spricker inte. Lätta att måla Glaslist med EPDM-list 4000 mm Vit PVC 1 st Glaslist med EPDM-list 4000 mm Vit PVC 1 st :36

37 Aluminiumprofil Profil för beklädnad av träfönster eller dörrar. För isolerglas Aluminiumprofil mm Förzinkad 1 st Aluminiumprofil Profil för beklädnad av träfönster eller dörrar. För isolerglas Aluminiumprofil mm Förzinkad 1 st Aluminiumprofil 4343 Profil för beklädnad av träfönster eller dörrar. För isolerglas Aluminiumprofil mm Förzinkad 1 st :37

38 Fönsterhållare 202, 220 Fönsterhållare 225, mm för mm för Artikel Bågbredd A B 202 Under 500 mm Över 500 mm Artikel Bågbredd A B 225 Under 500 mm Över 500 mm A B A B Saxbeslag 831 och 8310 Urfräsningsmått A B 831/ mm / mm / mm / mm X 22,5 X A B , 220, 300, 400 :38

39 Fönsterstoppare 203 Ventilationsbeslag 85, Assa 85 när karmdjupet är mindre än 32 mm. Ventilationsbeslag 92, 93 Spärranordning , :39

40 Spärranordning 184 Kantregel 146 Kantregel 15 Fönsterlås , ,5 23, :40

41 Fönsterlås 2830 Fönstervred 23 Fönstervred 70 Hake 77D :41

42 Koppelhake 80 Koppelhake KB-85 Koppelhake KBE-S Koppelhake 3 :42

43 Koppelhake 4 Tätningslås 2760 :43
