6 1 Sammanfattning Denna rapport behandlar en kort utredning av el-anslutning för vindparken Kingebol för två olika alternativ. Rapporten visar att anslutningskostnaden blir ca MSEK för alternativet med åtta stycken 2 MW-verk och MSEK för alternativet med sex stycken 3 MW-verk. Detta förutsätter att en ny 145 kv-station kan byggas och att kostnaden för stationen kan delas med en närliggande park. Tarifferna är beräknade för 24 kv för både anslutning vid varje verk och via ett IKN. Swedpower rekommenderar att ett IKN byggs åtminstone för 24 kvs alternativet. Tariffer för anslutning på 36 kv har efterfrågats hos Vattenfall eldistribution men de har ännu inte beräknat detta. VPC rekommenderar vidare, att man tar kontakt med Vattenfall Eldistribution för att säkerställa lokaliseringen av 145 kv-stationen, samt diskussioner med ägarna av den andra parken som skall anslutas i stationen för att bestämma om det skall vara 24 eller 36 kv på mellanspänningssidan av transformatorstationen.

7 Innehåll 1 1 INLEDNING SPÄNNINGSNIVÅ PÅ INTERNA UPPSAMLINGSNÄTET GROV KOSTNADSUPPSKATTNING FÖR NÄTANSLUTNING Anslutningspunkt Internt nät Kostnadsuppskattningen FÖRSLAG PÅ ÄGARGRÄNSSNITT BYGGNATION AV DET INTERNA NÄTET KOMMENTARER OCH REKOMMENDATIONER... 7 Bilaga A: Karta för det interna nätet för 2 MW alternativet. Bilaga B: Karta för det interna nätet för 3 MW alternativet.

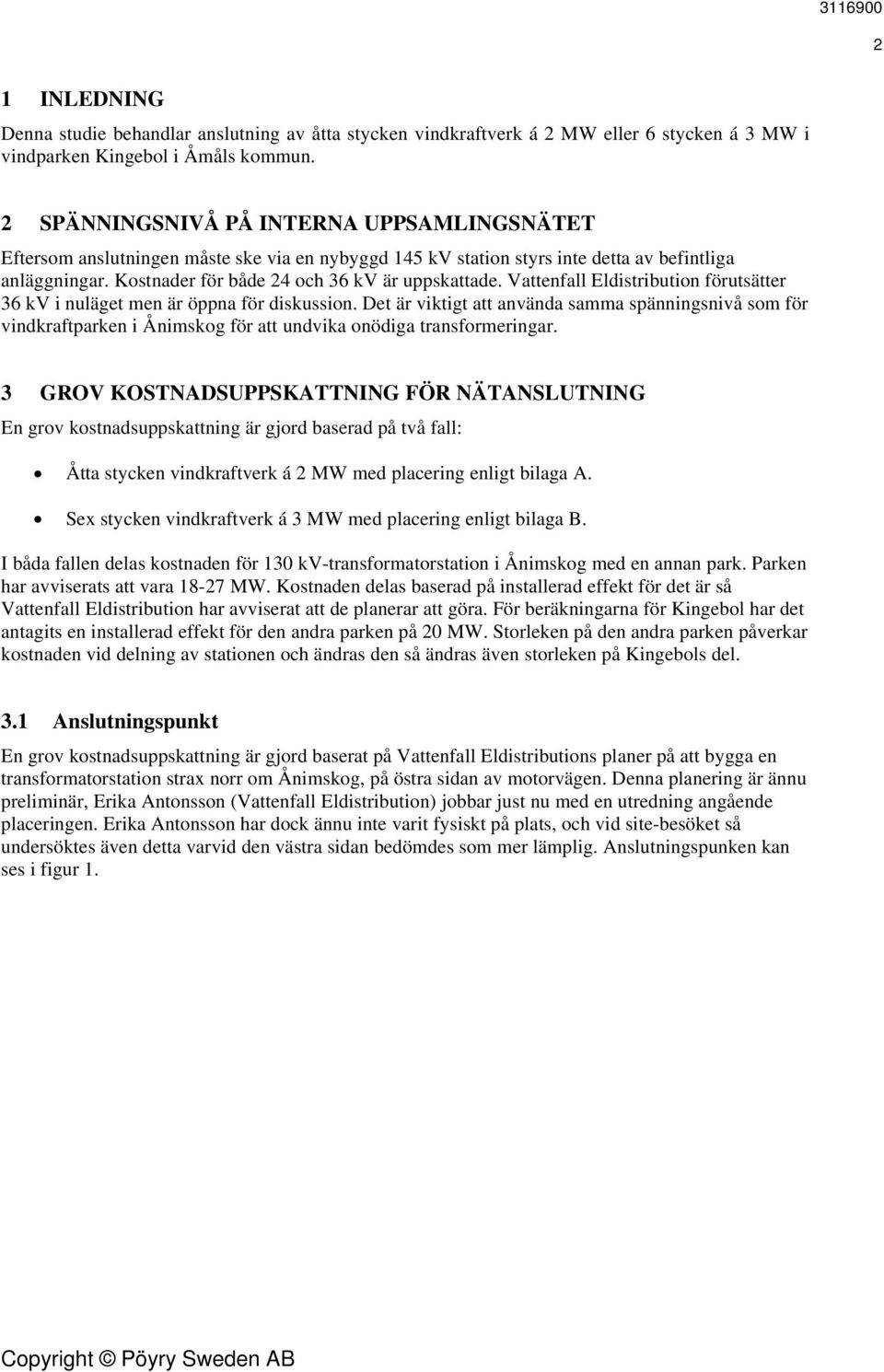

8 2 1 INLEDNING Denna studie behandlar anslutning av åtta stycken vindkraftverk á 2 MW eller 6 stycken á 3 MW i vindparken Kingebol i Åmåls kommun. 2 SPÄNNINGSNIVÅ PÅ INTERNA UPPSAMLINGSNÄTET Eftersom anslutningen måste ske via en nybyggd 145 kv station styrs inte detta av befintliga anläggningar. Kostnader för både 24 och 36 kv är uppskattade. Vattenfall Eldistribution förutsätter 36 kv i nuläget men är öppna för diskussion. Det är viktigt att använda samma spänningsnivå som för vindkraftparken i Ånimskog för att undvika onödiga transformeringar. 3 GROV KOSTNADSUPPSKATTNING FÖR NÄTANSLUTNING En grov kostnadsuppskattning är gjord baserad på två fall: Åtta stycken vindkraftverk á 2 MW med placering enligt bilaga A. Sex stycken vindkraftverk á 3 MW med placering enligt bilaga B. I båda fallen delas kostnaden för 130 kv-transformatorstation i Ånimskog med en annan park. Parken har avviserats att vara MW. Kostnaden delas baserad på installerad effekt för det är så Vattenfall Eldistribution har avviserat att de planerar att göra. För beräkningarna för Kingebol har det antagits en installerad effekt för den andra parken på 20 MW. Storleken på den andra parken påverkar kostnaden vid delning av stationen och ändras den så ändras även storleken på Kingebols del. 3.1 Anslutningspunkt En grov kostnadsuppskattning är gjord baserat på Vattenfall Eldistributions planer på att bygga en transformatorstation strax norr om Ånimskog, på östra sidan av motorvägen. Denna planering är ännu preliminär, Erika Antonsson Vattenfall Eldistribution) jobbar just nu med en utredning angående placeringen. Erika Antonsson har dock ännu inte varit fysiskt på plats, och vid site-besöket så undersöktes även detta varvid den västra sidan bedömdes som mer lämplig. Anslutningspunken kan ses i figur 1.

9 3 Innehållsförteckning Satellitstation Transformatorstation Figur 1. Föreslagen placering av satellit- och transformatorstation. Den nya transformatorstationen i Ånimskog förses med transformatorer 40 MVA) och ansluts genome ett s.k. påstick. Transformatorerna ställs upp på avsett fundament och ansluts på 145 kvsidan från luftledningen via ett transformatorfack och melllanspänningssidan till kabel via ett ställverk med ett eller två utgående fack. Transformatorn förses med ventilavledare. På fundamentet invid transformatorn ställs nollpunktsutrustning upp. Transformatoruppställningen dimensioneras även för nollpunktsutrustning. I anslutning till transformatoruppställningen anordnas en byggnad som ska inrymma kontrollrum, batterirum och mellanspänningssställverket. I byggnaden installeras även lokalkraftanläggning, kontrollutrustning, reläskydd etc. Mellanspänningsställverket som placeras i den nya byggnaden bestyckas med inkommande transformatorfack, utgående ledningsfack samt fack för spänningsmätning och jordning om inte detta ryms i något av de andra facken). Kostnadsuppskattningen är gjord baserad på 2,5 km exportkabel mellan det interna nätet och transformatorstationen. Det har även diskuterats andra anslutningslösningar med Erika Antonsson. Dock verkar de vara högst osannolika. Enligt Erika är det inte troligt att det finns kapacitet på den 40 kv ledning som går parallellt med 145 kv ledningen. Andra alternativ är att ansluta till Åmål men då behöver anslutningen vara ca 20 km, vilket gör det mycket kostsamt.

10 3.2 Internt nät Kostnaden är beräknad för 240 mm 2 -kabel med aluminiumledare och PEX-isolering. Det skulle eventuellt finnas viss mindre besparingspotential om designen skulle göras med avsmalnande areor i radialerna. Av ekonomiska skäl så dras kablarna i eller vid ny eller befintlig väg. Vid site-besöket så uppmärksammades inte något i terrängen som skulle påverka installationen. 4 Det interna nätets layout kan ses i Bilaga A och B, för 2 MWs- respektive 3 MWs-alternativet. Det blir samma layout oavsett om spänningen blir 24 eller 36 kv. Det interna nätet för 2 MWs alternativet kräver ca 6 km kabel medan för 3 MWs alternativet kräver bara ca 4,5 km kabel. För 24 kv alternativen krävs dock dubbla exportkablar 2x2,5 km) medan för 36 kv endast enkel kabel. I denna studie har beräknat gjorts uteslutande på kabel med aluminiumledare med en effektiv tvärsnittsarea på 240 mm 2. Aluminium är idag det helt dominerade ledarmaterialet av ekonomiska skäl. Samma tvärsnittsarea användes för alla kablar även om på vissa kortare sträckor skulle en kabel med mindre tvärsnittsarea skulle kunna användas. Detta skulle i så fall innebära högre förluster. En sådan optimering kan/bör göras men i så fall i samband med upphandling av kabel för aspekter så som köp av kortare längder kabel, flera olika kabelsorter och lagerhållning av reservdelar m.m. kommer troligtvis att påverka mer. Dessutom är kabelpriset starkt beroende på råvaropriset på ledarmaterialet. 3.3 Kostnadsuppskattningen Den totala uppskattade investeringskostnaden för Kingebol inkluderande både det interna nätet samt delar av kostnaderna för transformatorstationen i Ånimskog, under förutsättning att den andra parken i området byggs, kan ses i tabell 1. Det interna nätet för 2 MWs alternativet kräver ca 6 km kabel medan för 3 MWs alternativet kräver bara ca 2,5 km kabel. För 24 kv alternativen krävs dubbla exportkablar 2x2,5 km) medan det räcker med enkel 1x2,5 km) för 36 kv alternativet. Tabell 1. Uppskattade investeringskostnader för Kingebol vindkraftpark uppdelat på olika anläggningsdelar. Kostnad [MSEK] 24 kv 2 MW 24 kv 3 MW 36 kv 2 MW 36 kv 3 MW Internt nät 2,8 2,6 5,6 4,8 Export kabel 1,4 1,4 2,2 2,2 Transformators tationen* 5,7 5,6 5,5 5,5 Totalt 9,9 9,6 13,3 12,5 * Kostnaden är baserad på är Kingebol vindpark endast tar en del av kostnaden för stationen. Vattenfall Eldistribution har meddelat ett de kan tänka sig att gå med på en förtida delning av kostnaden för stationen om det skulle bli intressant. Om Kingebol får stå för hela kostnaden av 145 kv-stationen så blir det en merkostnad på 5 MSEK för båda alternativen. Några förstärkningsåtgärder på 145 kv-nivån anses idag inte behövas. Kostnaden för anslutning till befintlig station i Åmål skulle bli högre än att bygga ny 145 kv-station i Ånimskog även om Kingebol ensamt skulle bära hela kostnaden för den nya stationen.

11 4 FÖRSLAG PÅ ÄGARGRÄNSSNITT Det finns två lämpliga ägargränssnitt, såvida Gothia Vind inte har för avsikt att driva egen nätverksamhet med eget nätbolag. 5 Det två ägargränssnitten är antingen att Vattenfall Eldistribution äger även det interna nätet eller att ägargränssnitten går i satellitstationen vid infarten till parken. I det senare fallet klassas det interna nätet som ett icke koncessionspliktigt nät s.k. IKN). Om ett nät byggs som IKN så blir produktionsbolaget ägare till nätet och för därmed även stå för förlusterna i kablarna mellan verken och till satellitstationen. I tabell 2 finns årliga tariffer och förluster för de olika alternativen. Tabell 2. Tariffer och förluster för det de olika alternativen. Tariff [ksek/år] Förluster [MWh/år]* 2 MW alternativet IKN) ej IKN) IKN) ej IKN) 24 kv 24 kv 36 kv 36 kv ** 52 ** - 3 MW alternativet IKN) ej IKN) IKN) ej IKN) 24 kv 24 kv 36 kv 36 kv ** 70 ** - * Kostnaden för förluster är svåra att skatta eftersom de är beroende på framtida elpris. Dessutom blir priset beroende av var mätning för s.k. gröna certifikat görs. ** Väntar på uppgifter från Vattenfall Eldistribution. Tarifferna är baserade på uppskattad produktion tillhandahållen av Gothia Vind. Dessutom antas 25 % av årsproduktionen under vinter höglasttid, med genomsnittlig månadseffekt på 38 % samt timsmedelvärdet av varje dags lägsta timvärde på 12 % som genomsnitt under höglastmånaderna novmars. Dessa värden kan anses vara standardvärden för vindkraft enligt Vattenfall Eldistribution. Förlusterna är skattade baserat på en standardfördelning av produktionen under ett år som är korrigerad till 38 % utnyttjandegrad.

12 5 BYGGNATION AV DET INTERNA NÄTET Markförhållandena för kabelförläggning studerades speciellt och markförhållandena kan anses vara goda i området för kabelförläggning. På en del höjder så går berg i dagen men kabel kan med fördel förläggas mellan de områdena. I området finns flertalet mindre vattendrag men de anses inte ha någon menlig inverkan på förläggningen. I figur 2 ses ett foto av typisk terräng där man ser att berg i dagen men området är begränsat. 6 Figur 2. Typisk terräng i området. I ovan nämnda terräng så grävs normalt ett kabeldike där kablarna placeras på ett djup av cm) i en sand som inte skall skada kabeln när det rör på sig. Ovan för kabeln placeras ett gult band som markör om någon skulle gräva i området. Därefter fylls diket igen med det material som grävts upp. Vid passage av större vägar t.ex. E45:an) så trycks normalt kabel under vägen för att slippa stänga av vägen. Mindre vägar gräver man normalt av och förläggningen sker på samma sätt som i övrig terrängen men med hänsyn att bilar ev. behöva passera. Man kan t.ex. lägga stora plåtar över diket. Hur lång tid det tar att bygga det interna nätet är svårt att uppskatta vilket innebär att det finns stora osäkerheter. För satellitstationen krävs bygglov vilket kan ta flera månader men är beroende på kommunens handläggningstider. Dessutom krävs tillstånd från Vägverket för att trycka/borra under 45:an om det skulle behövas vilket också kan ett par månader. Det interna nätet bör vara ett s.k. IKN vilket innebär att inget besked från Energimarkandsinspektionen behövs men tillstånd från alla berörda markägare. Dessutom skall man ta kontakt med andra företag som har kabel i området så som lokala nätföretaget, Telia m.fl. för att få visning de markerad ovan mark var deras kabel finns) av befintlig kabel. Visning är något som bara tar ett par veckor och görs oftast avgiftsfritt och skall göras precis innan byggnation. Både kabel och satellitstation är lagervaror. Detta bör innebära att det bara är ett par veckors leveranstid. Själva byggtiden inkl. en noggrannare planering, bör inte vara mer än 2 månader men är mycket beroende på hur mycket entreprenören för övrigt har att göra. Byggnation bör kunna ske året runt men kabel kan inte läggas om temperatur understiger 20 ºC. Om det blir mycket tjäle i marken kan det också uppstå problem.

13 7 6 KOMMENTARER OCH REKOMMENDATIONER Tre alternativ för anslutning har studerats, delad ny 130 kv station i Ånimskog, egen ny 130 kv station i Ånimskog samt anslutning till befintlig station i Åmål. Av ekonomiska skäl så rangordnas dessa i samma ordning med en delad station som mest fördelaktig. Vid alternativet med anslutning i Åmål kan dessutom problem med spänningsfall uppkomma. Om ett sådant alternativ skulle bli aktuellt så bör denna sak studeras närmare. Kritiska punkter för byggnation är ev. samordning med den andra vindkraftparken i Ånimskog, leveranstid för transformator samt för 36 kv alternativen även koncession för ledningen mellan parken och transformatorstationen. Ledningen mellan parken och transformatorstationen skulle i så fall passera ett antal fastigheter med bostadshus och detta kan fördröja, försvåra och/eller öka kostnaderna för förläggningen. Utan att veta tarifferna från Vattenfall Eldistribution gällande 36 kv alternativet så rekommenderar VPC att ett IKN byggs för det interna nätet i parken. För 24 kv alternativet är det klarlagt och det rekommenderas att svar från Vattenfall Eldistribution skall tas emot innan slutgiltigt beslut tas. Detta trots att produktionsbolaget då får stå för förlusterna. En annan nackdel med IKN är att produktionsbolaget äger och ansvarar för kablarna vilket innebär t.ex. att om en kabel går sönder så får produktionsbolaget vidta och bekosta åtgärder själva för att åtgärda felet. Fel på kabel förekommer dock normalt mycket sällan. För att minimera stilleståndskostnader så bör avtal finnas med entreprenör om att utföra reparation samt ett mindre reservdelslager för t.ex. skarvar. I frågan om 24 kv eller 36 kv rekommenderas att det väljs samma som för den andra parken i Ånimskog. Tarifferna är för 2010 men eftersom de sätt varje år så kan de komma att ändras. Dock bör det inte ändras så mycket med tanke på den nya regeln gällande intäktsram, som träder i kraft , säger sig Vattenfall Eldistribution redan ha implementerad.
