Vattenfalls Vindkraftsplaner

Transkript

1 Vattenfalls Vindkraftsplaner Vattenfall förser idag cirka hem i norra Europa med ren el från vindkraft Vattenfall utvecklar vindkraft på land och till havs i nio länder Vattenfall kommer att fördubbla vindkraftproduktionen till 4TWh fram till 2011 Vattenfall bygger nio vindkraftparker i sex länder på kommersiella grunder i nära dialog med sakägare med hänsyn till människa och samhälle samt djur och natur

2 Vattenfalls vindkrafttillgångar 2010, 2,3 TWh Land Hav Produktion 478 MW 386 MW 2,3 TWh Sverige Land Hav Produktion 36 MW 130 MW 450 GWh Danmark Land Hav Produktion 220 MW 96 MW 870 GWh Tyskland Land Hav Produktion 12 MW 16 MW 84 GWh Polen Land 30 MW Hav - Produktion 60 GWh Nederländerna Land 165 MW Hav 54 MW Produktion 525 GWh Belgien Land 7,5 MW Hav - Produktion 18 GWh Storbritannien Land 7 MW Hav 90 MW Produktion 300 GWh

3 Vattenfall bygger nio parker i sex länder Stor-Rotliden i Sverige. Edinbane i Scotland Ormonde i England Draeby Fed i Danmark Östra Herrestad i Sverige Pendine i Wales Alpha Ventus i Tyskland konsortium mellan EWE, E.ON och Vattenfall Thanet Offshore Wind Farm i England

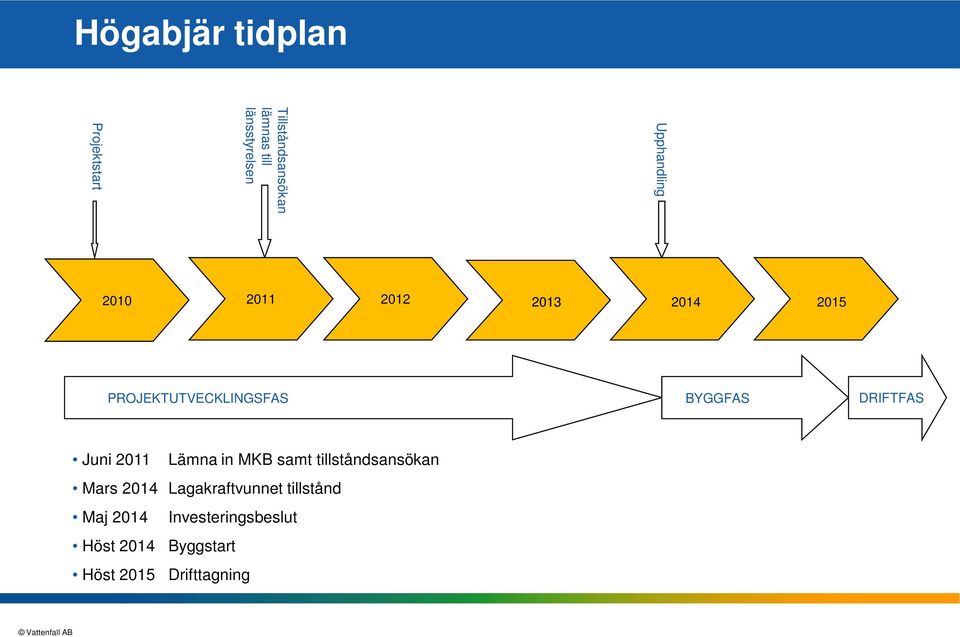

4 Högabjär tidplan Upphandling Tillståndsansökan lämnas till länsstyrelsen Projektstart PROJEKTUTVECKLINGSFAS BYGGFAS DRIFTFAS Juni 2011 Lämna in MKB samt tillståndsansökan Mars 2014 Lagakraftvunnet tillstånd Maj 2014 Investeringsbeslut Höst 2014 Byggstart Höst 2015 Drifttagning

5 Parklayout Upp till 14 verk vid Högabjär Effekt: ca 2-3 MW Navhöjd: ca meter Rotordiameter: ca meter Totalhöjd: <150 meter Närliggande planerade projekt: Hjuleberg (Vattenfall Vindkraft) Väby (Triventus) Kärsås (Treschow) Alered (Eolus) Slättelynga (Svenska vindbolaget) Knobesholm (Södra)

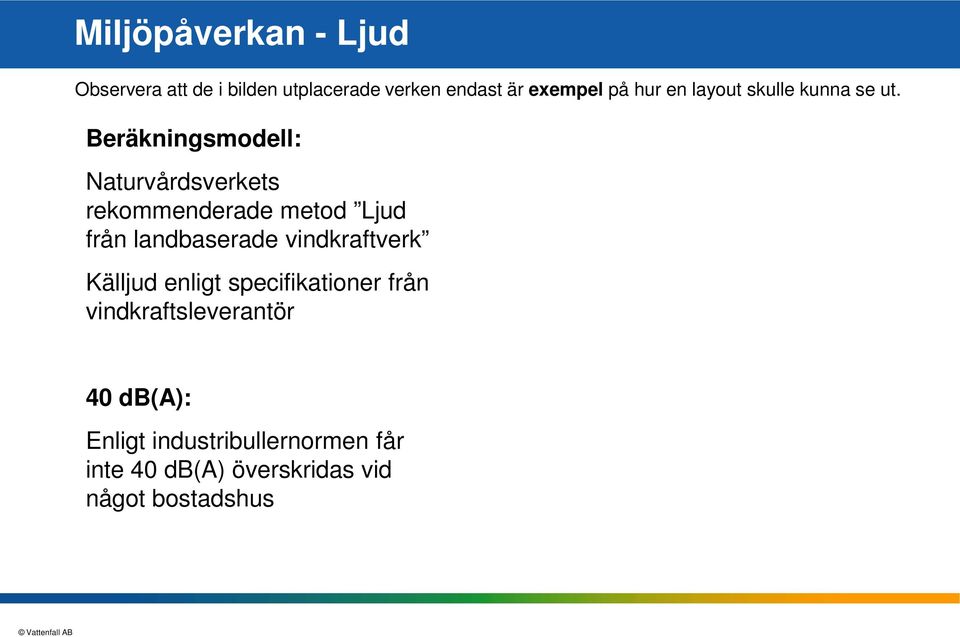

6 Miljöpåverkan - Ljud Observera att de i bilden utplacerade verken endast är exempel på hur en layout skulle kunna se ut. Beräkningsmodell: Naturvårdsverkets rekommenderade metod Ljud från landbaserade vindkraftverk Källjud enligt specifikationer från vindkraftsleverantör 40 db(a): Enligt industribullernormen får inte 40 db(a) överskridas vid något bostadshus

7 Miljöpåverkan - Skuggor Observera att de i bilden utplacerade verken endast är exempel på hur en layout skulle kunna se ut Beräkningsmodell: WindPRO, värsta fall och förväntade värden Riktvärden: Värsta fall 30 timmar per år Förväntade värden 8 timmar per år

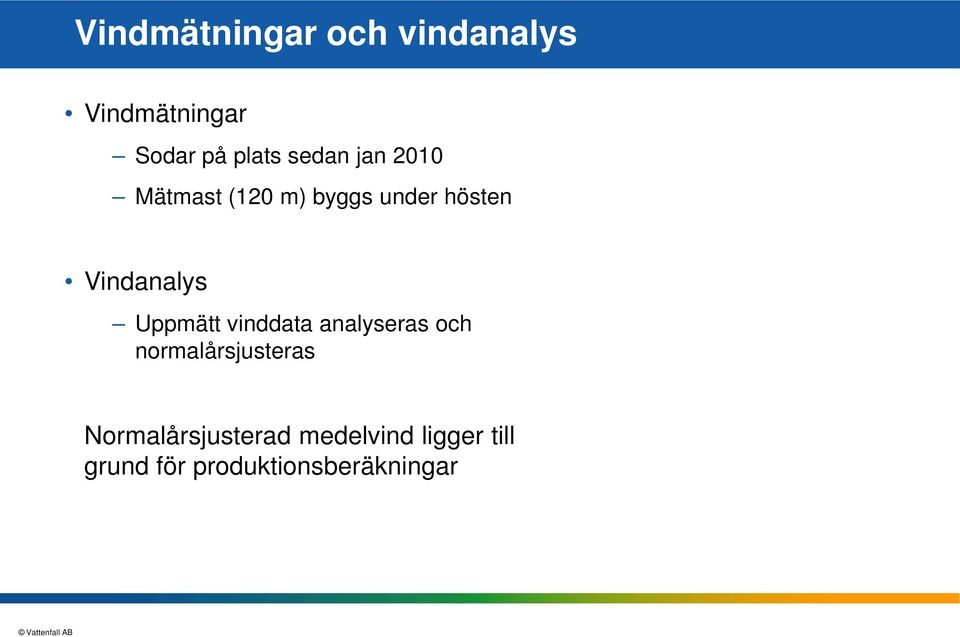

8 Vindmätningar och vindanalys Vindmätningar Sodar på plats sedan jan 2010 Mätmast (120 m) byggs under hösten Vindanalys Uppmätt vinddata analyseras och normalårsjusteras Normalårsjusterad medelvind ligger till grund för produktionsberäkningar

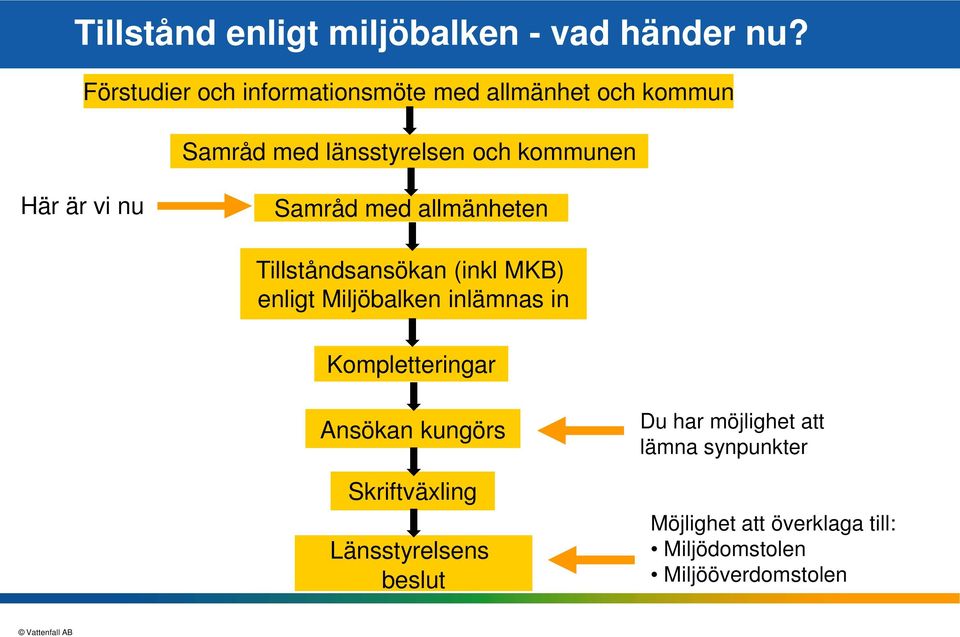

9 Tillstånd enligt miljöbalken - vad händer nu? Förstudier och informationsmöte med allmänhet och kommun Samråd med länsstyrelsen och kommunen Här är vi nu Samråd med allmänheten Tillståndsansökan (inkl MKB) enligt Miljöbalken inlämnas in Kompletteringar Ansökan kungörs Skriftväxling Länsstyrelsens beslut Du har möjlighet att lämna synpunkter Möjlighet att överklaga till: Miljödomstolen Miljööverdomstolen

10 Vägnätet och montageplatser inom området Krav på vägbredd är 5.0 m för transport av vindkraftverk Befintliga vägar nyttjas i möjligaste mån. Breddning och/eller förstärkning kommer krävas. Nya vägar byggs från befintligt vägnät in till respektive verk. En montageplats på ca 1500 m 2 byggs i direkt anslutning till varje verk.

11 Exempel på montageplats Exempel på montageplats

12 Exempel på vägsträckningar inom området

13 Fundament 2 typer Bergförankrade fundament Gravitationsfundament i betong

14 Elnätanslutning Högabjär E.ON är nätägare kring Högabjär Diskussion pågår med E.ON angående nätanslutning av vindkraftparken Trolig anslutningspunkt till E.ON:s nät är vid befintlig 130 kv luftledning, se röd cirkel på kartan Anslutning av parken till E.ON:s nät beräknas ske med 36 kv markförlagd kabel, E.ON ansvarar för denna del På lämplig plats, förmodligen i områdets norra del, se blå cirkel på kartan, placeras en mindre ställverks-/kontrollrumsbyggnad från vilken det lokala uppsamlingsnätet kommer att utgå Det lokala nätet i parken utförs med 36 kv markförlagd kabel Kablarna förläggs parallellt med transportvägarna i parken, alternativt kan de läggas i vägkroppen

15 Karta Högabjär

16 Exempel på kopplingsstation, 36 kv

17 Exempel från Näsudden Kabelförläggning

18 Nätstation vid turbin

19 Nätstation vid turbin

20

21 "Copyright Lantmäteriet MS2008/08151" ± Meters
