1 Vindpark Marvikens öar Vindpark Marviken Projektbeskrivning för samråd med Norrköpings kommun ReWind Offshore AB, Lantvärnsgatan 8, Karlstad

2 Vindpark Marviken Projektet drivs av ett konsortium som består av: Kolmårdsvind ekonomisk förening Vindkooperativ ReWind Offshore AB Vindkraftprojektör Hyresbostäder i Norrköping Kommunalt bostadsbolag HSB Hyresfastigheter AB ReWind Offshore AB

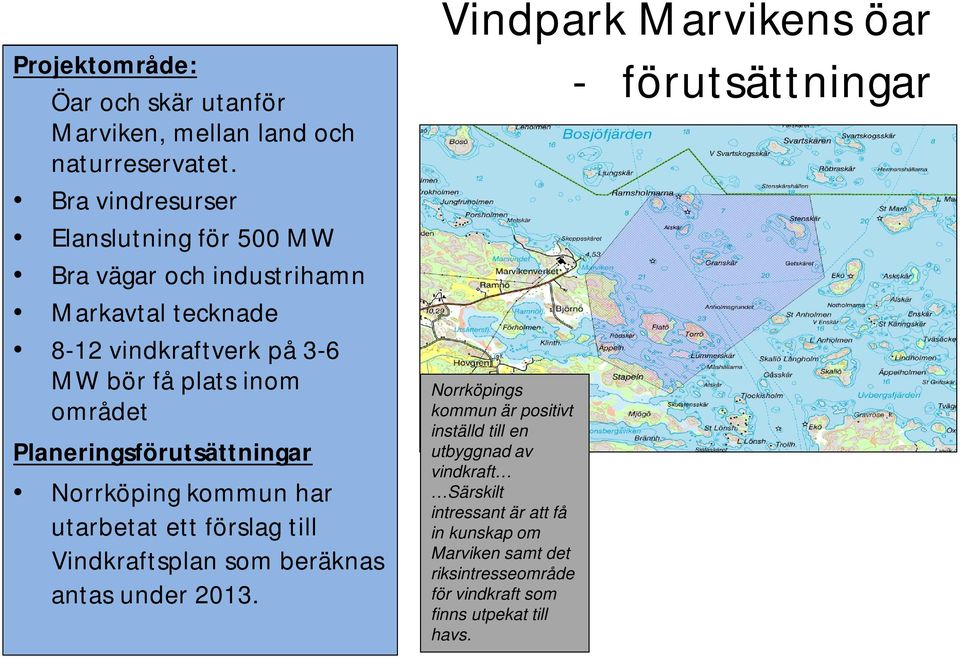

3 Projektområde: Öar och skär utanför Marviken, mellan land och naturreservatet. Bra vindresurser Elanslutning för 500 MW Bra vägar och industrihamn Markavtal tecknade 8-12 vindkraftverk på 3-6 MW bör få plats inom området Planeringsförutsättningar Norrköping kommun har utarbetat ett förslag till Vindkraftsplan som beräknas antas under Vindpark Marvikens öar Norrköpings kommun är positivt inställd till en utbyggnad av vindkraft Särskilt intressant är att få in kunskap om Marviken samt det riksintresseområde för vindkraft som finns utpekat till havs. - förutsättningar

4 Områden i vindplanen Vindpark Marvikens öar

5 Vindpark Marvikens öar på öar och skär Vindpark Marviken planerar en anläggning med ca 8-12 vindkraftverk, med en effekt på 3-6 MW, totalt mellan 24 och 72 MW. Denna skiss visar en utformning med 12 vindkraftverk. Den slutliga utformningen kommer att styras av de synpunkter och önskemål som framkommer under samrådsprocessen.

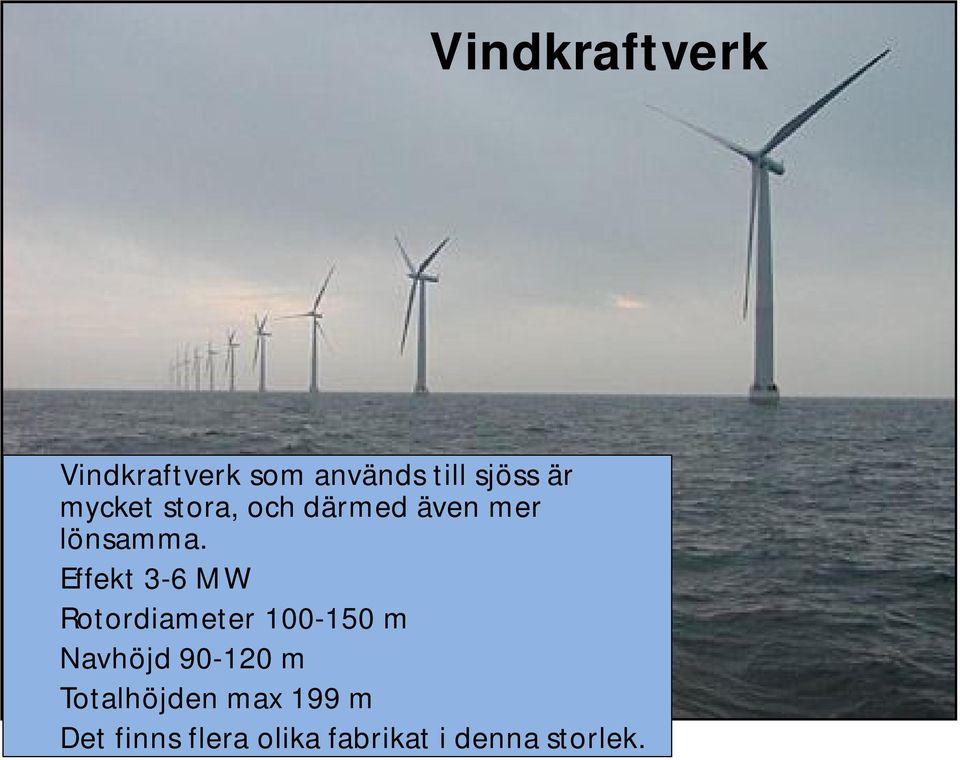

6 Vindkraftverk Vindkraftverk som används till sjöss är mycket stora, och därmed även mer lönsamma. Effekt 3-6 MW Rotordiameter m Navhöjd m Totalhöjden max 199 m Det finns flera olika fabrikat i denna storlek.

7 Vindpark Marviken Rockadapter Fundament Fundament Fundamenten består av sk. rockadapter betongfundament som förankras i berget på de öar och skär där verken placeras.

8 Vindpark Marviken Infrastruktur Elanslutning Elanslutningen görs med högspänd växelström till Marvikens kraftverk, där spänningen höjs via en transformator. Kablarna kommer att dras på sjöbotten. Elnätet har kapacitet att ansluta vindkraftverken.

9 MILJÖPÅVERKAN NATURMILJÖ NÄRBOENDE 1. Ljudutbredning Beräkning av ljudutbredning görs enligt vedertagen godkänd metod. 2. Skuggor Skuggutbredning torde inte vara något problem, men en skuggberäkning görs med dataprogrammet WindPRO. 3. Visuell påverkan Den visuella påverkan beskrivs med hjälp av fotomontage från olika utsiktspunkter på land. Valet av utsiktspunkter görs i samråd med kommun, allmänhet och Länsstyrelse. 1. Bottenlevande växer och djur Sjöbottnarna i aktuella områden behöver inventeras av marinbiolog. 2. Fåglar Utredning av häckande och sträckande fåglar krävs, samt att bedöma hur de påverkas av vindkraften. 3. Fisk Ett provfiske behöver göras som visar vilka fiskar som finns i området. Genom samråd med yrkesfisket kan påverkan på områden där fiske bedrivs minimeras. 4. Bråvikens marina naturreservat och Natura 2000 Påverkan på naturreservat och Natura2000 områden i närheten behöver utredas.

10 MILJÖPÅVERKAN KULTURMILJÖ 1. Landskapsbild Påverkan på landskapsbilden analyseras utifrån fotomontage från olika utsiktspunkter 2. Vrakinventering Inventering av vrak andra lämningar görs med sonar och marinarkeologisk expertis anlitas för uppdraget. Identifierade vrak kommer att undvikas för att de inte ska påverkas. ANDRA INTRESSEN 1. Totalförsvaret Sedvanlig hindersprövning 2. Sjöfart Samråd med sjöfartsverket, angående lokalisering och utformning av utmärkning, hinderbelysning etc. 3. Luftfart Samråd med Luftfartsverket, angående hinderbelysning etc. 4. Fiskenäring Samråd med yrkes- och fritidsfiskare. Hänsyn till fiskpopulationer under byggprocessen, för att minimera störningar under respektive arts reproduktion. 5. Rekreation och friluftsliv Samråd med kommunen, föreningslivet, båtklubbar för fritidsbåtar, etc.

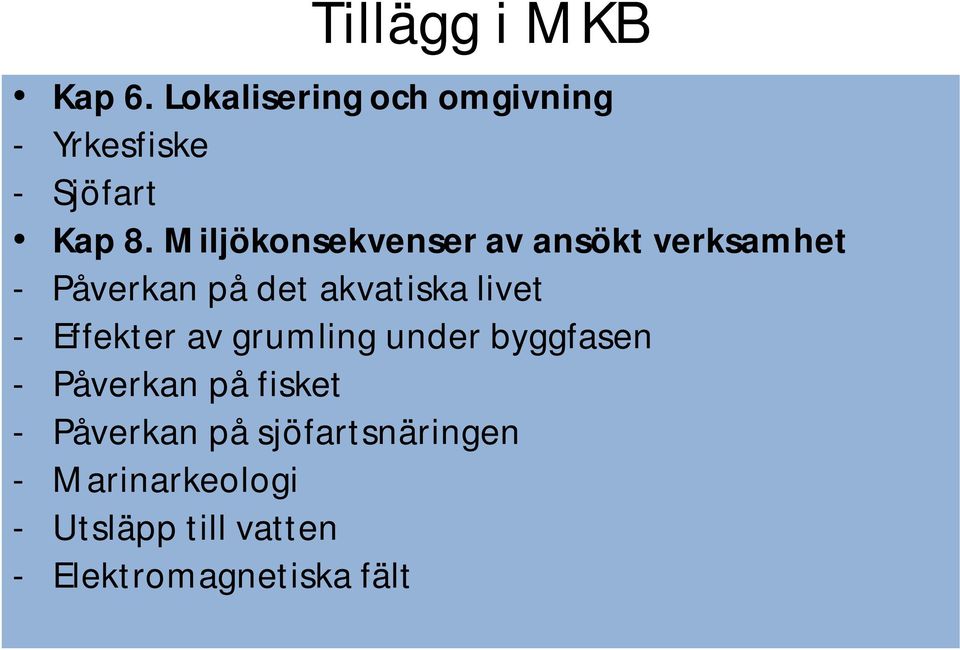

11 Tillägg i MKB Kap 6. Lokalisering och omgivning - Yrkesfiske - Sjöfart Kap 8. Miljökonsekvenser av ansökt verksamhet - Påverkan på det akvatiska livet - Effekter av grumling under byggfasen - Påverkan på fisket - Påverkan på sjöfartsnäringen - Marinarkeologi - Utsläpp till vatten - Elektromagnetiska fält

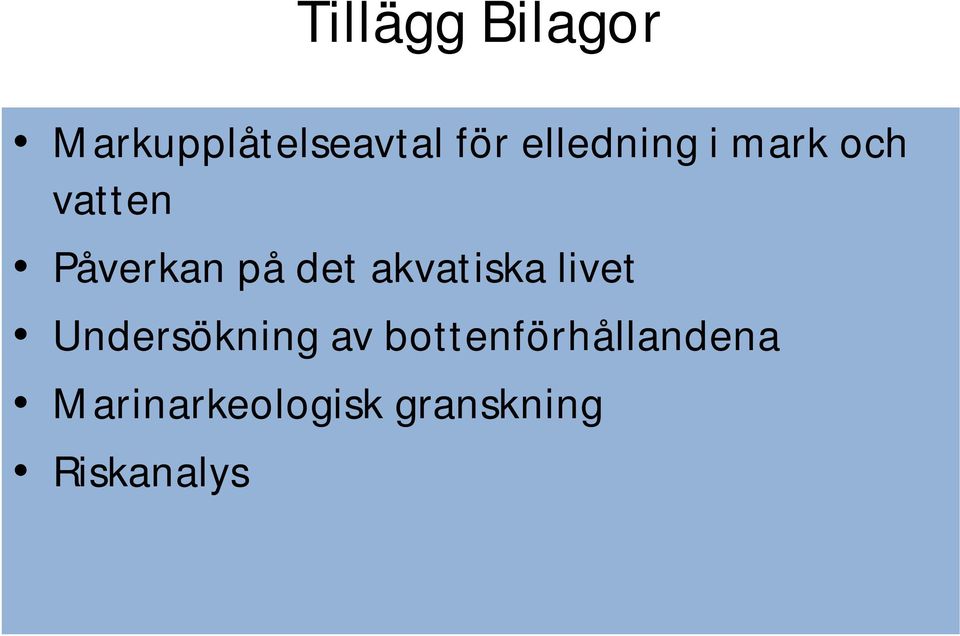

12 Tillägg Bilagor Markupplåtelseavtal för elledning i mark och vatten Påverkan på det akvatiska livet Undersökning av bottenförhållandena Marinarkeologisk granskning Riskanalys

13 Vindpark Marviken Byggfasen Anläggning Vindkraftverken kommer att installeras med hjälp av en trimaran med kran, på samma sätt som Vindpark Vänern. Installation av vindkraftverk i Vindpark Vänern

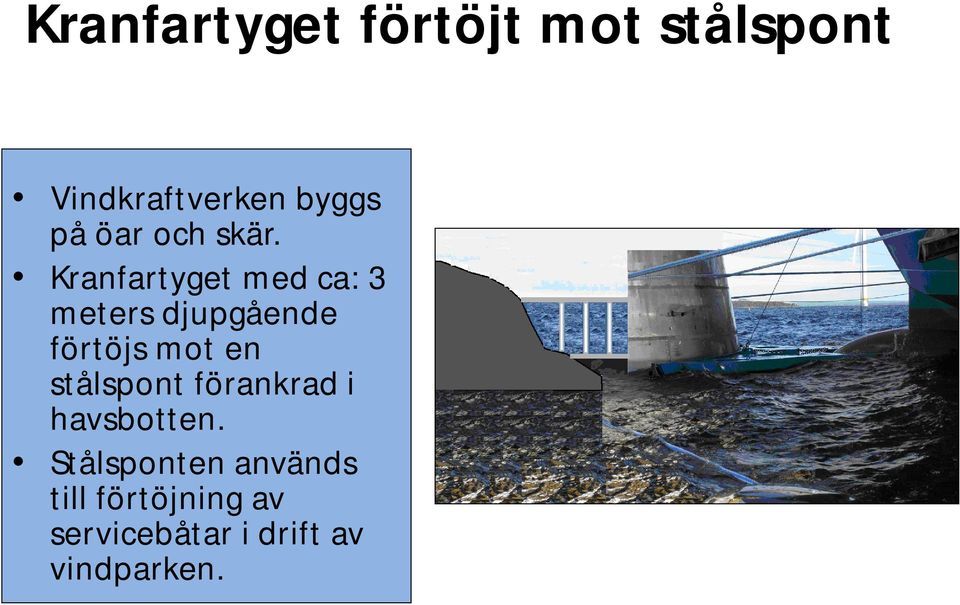

14 Kranfartyget förtöjt mot stålspont Vindkraftverken byggs på öar och skär. Kranfartyget med ca: 3 meters djupgående förtöjs mot en stålspont förankrad i havsbotten. Stålsponten används till förtöjning av servicebåtar i drift av vindparken.

15 Fotomontage Utsikt från Marvikens hamn mot Ramsholmarna, ca 1,4 km från närmaste vindkraftverk.

16 Fotomontage Utsikt från Marvikens hamn mot Alskär och Granskär, ca 1,4 km från närmaste vindkraftverk

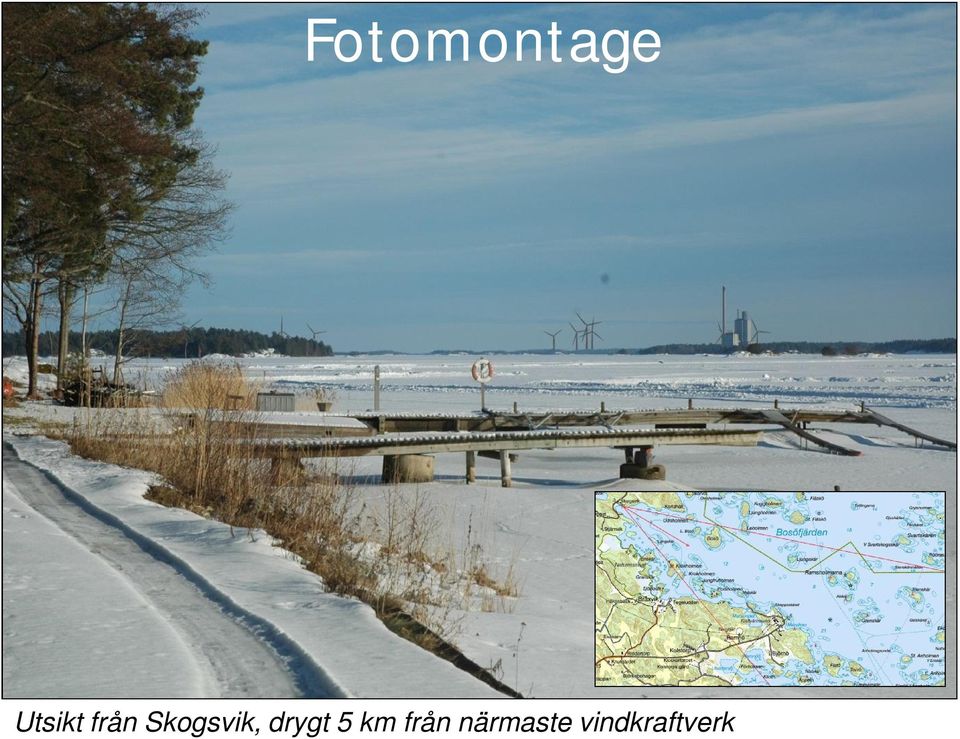

17 Fotomontage Utsikt från Skogsvik, drygt 5 km från närmaste vindkraftverk

18 Driftfasen När etableringen är klar bildas ett driftbolag av ägarna för gemensam drift, service och underhåll av verken och tillhörande anläggningar.

19 Lokalt ägd vindkraft Det kommunala bostadsbolaget Hyresbostäder i Norrköping och HSB Hyresfastigheter kommer att äga och driva vindkraftverk i Vindpark Marviken för att försörja sina bostadsfastigheter med förnybar el. Fler lokala intressenter kommer att Erbjudas att bli delägare.

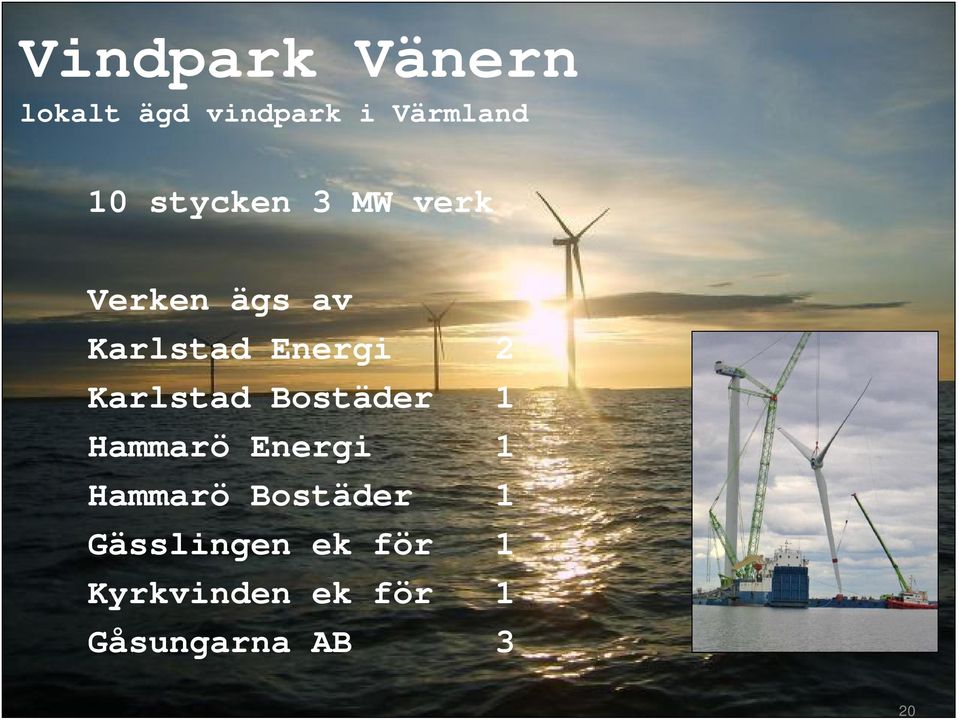

20 Vindpark Vänern lokalt ägd vindpark i Värmland 10 stycken 3 MW verk Verken ägs av Karlstad Energi 2 Karlstad Bostäder 1 Hammarö Energi 1 Hammarö Bostäder 1 Gässlingen ek för 1 Kyrkvinden ek för 1 Gåsungarna AB 3 20

21 Bli delägare i Vindpark Marviken! Kolmårdsvind ekonomisk förening bildades 2009, med säte i Kolmården Har som mål att öka andelen förnybar energi i Norrköpings Kommun, samt ge kommunens invånare möjlighet köpa andelar i vindkraftverk. Styrelsen består av personer med erfarenheter från bl.a. politiska och kommunala processer, industri, bostadsbransch med bl.a. kopplingar till energiförsörjning, företagsledning, upphandlingar, elbranschen m.m.

22 Vindpark Marviken Information och kontakt:
