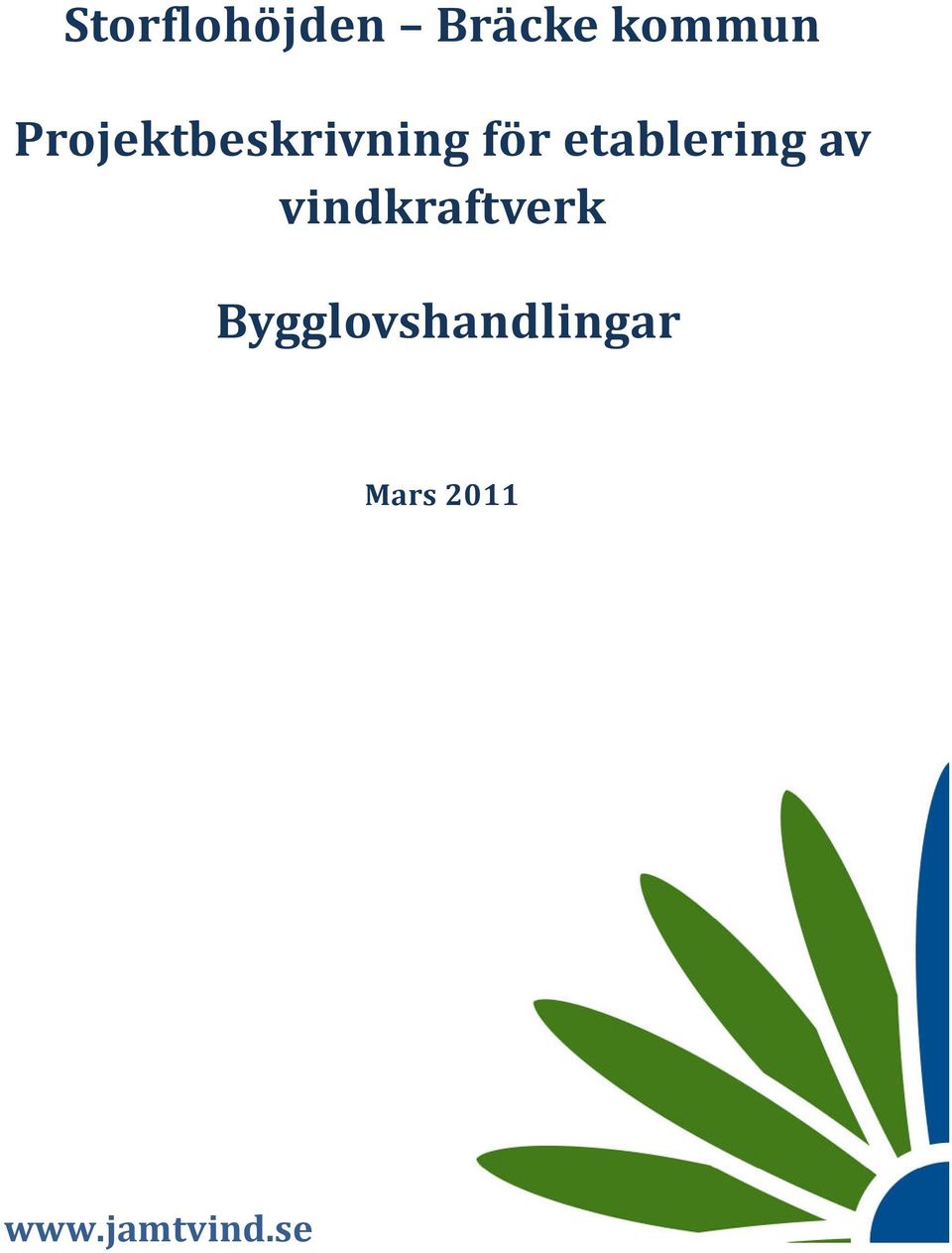

1 Storflohöjden Bräcke kommun Projektbeskrivning för etablering av vindkraftverk Bygglovshandlingar Mars

2 1

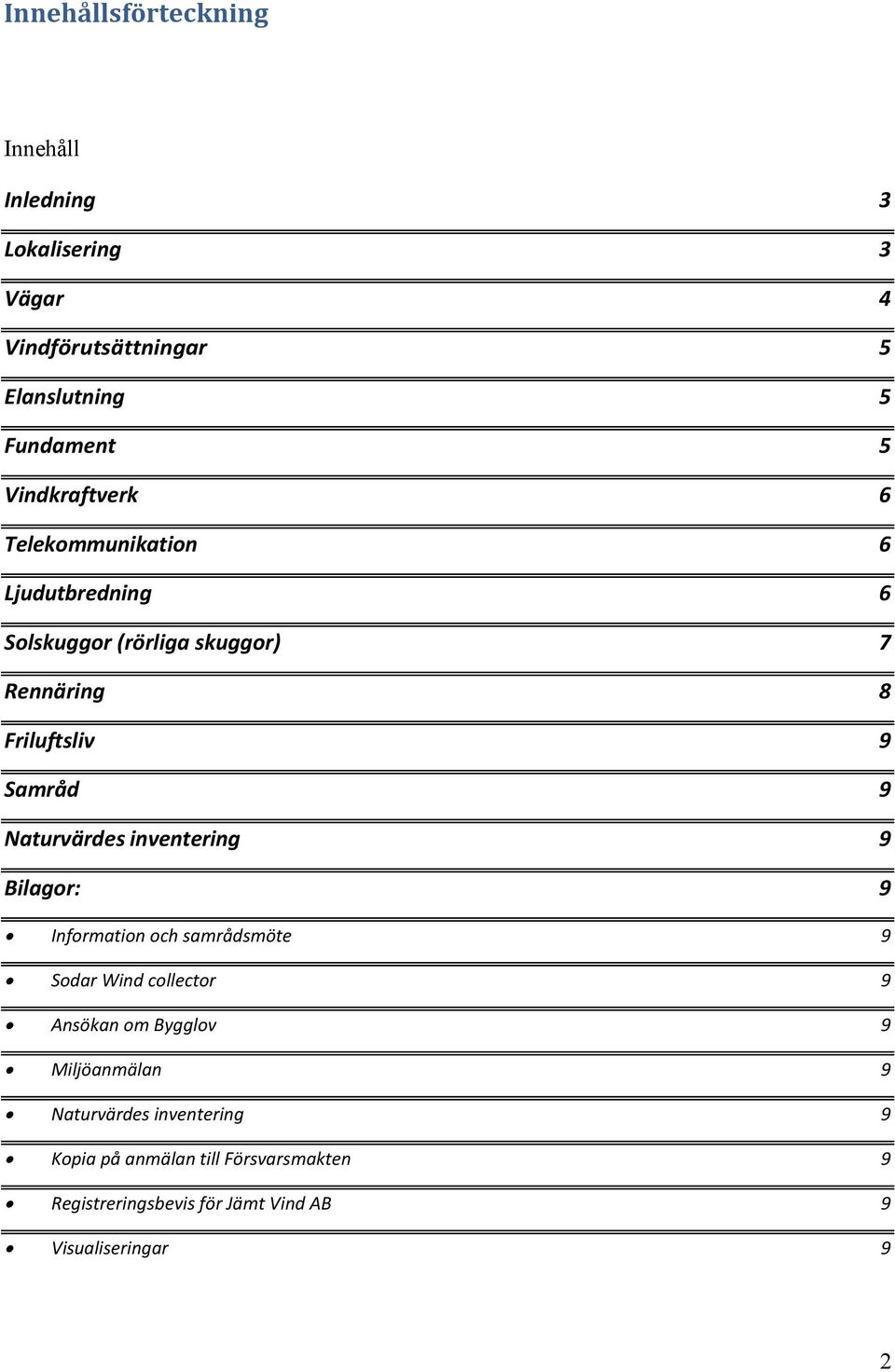

3 Innehållsförteckning Innehåll Inledning 3 Lokalisering 3 Vägar 4 Vindförutsättningar 5 Elanslutning 5 Fundament 5 Vindkraftverk 6 Telekommunikation 6 Ljudutbredning 6 Solskuggor (rörliga skuggor) 7 Rennäring 8 Friluftsliv 9 Samråd 9 Naturvärdes inventering 9 Bilagor: 9 Information och samrådsmöte 9 Sodar Wind collector 9 Ansökan om Bygglov 9 Miljöanmälan 9 Naturvärdes inventering 9 Kopia på anmälan till Försvarsmakten 9 Registreringsbevis för Jämt Vind AB 9 Visualiseringar 9 2

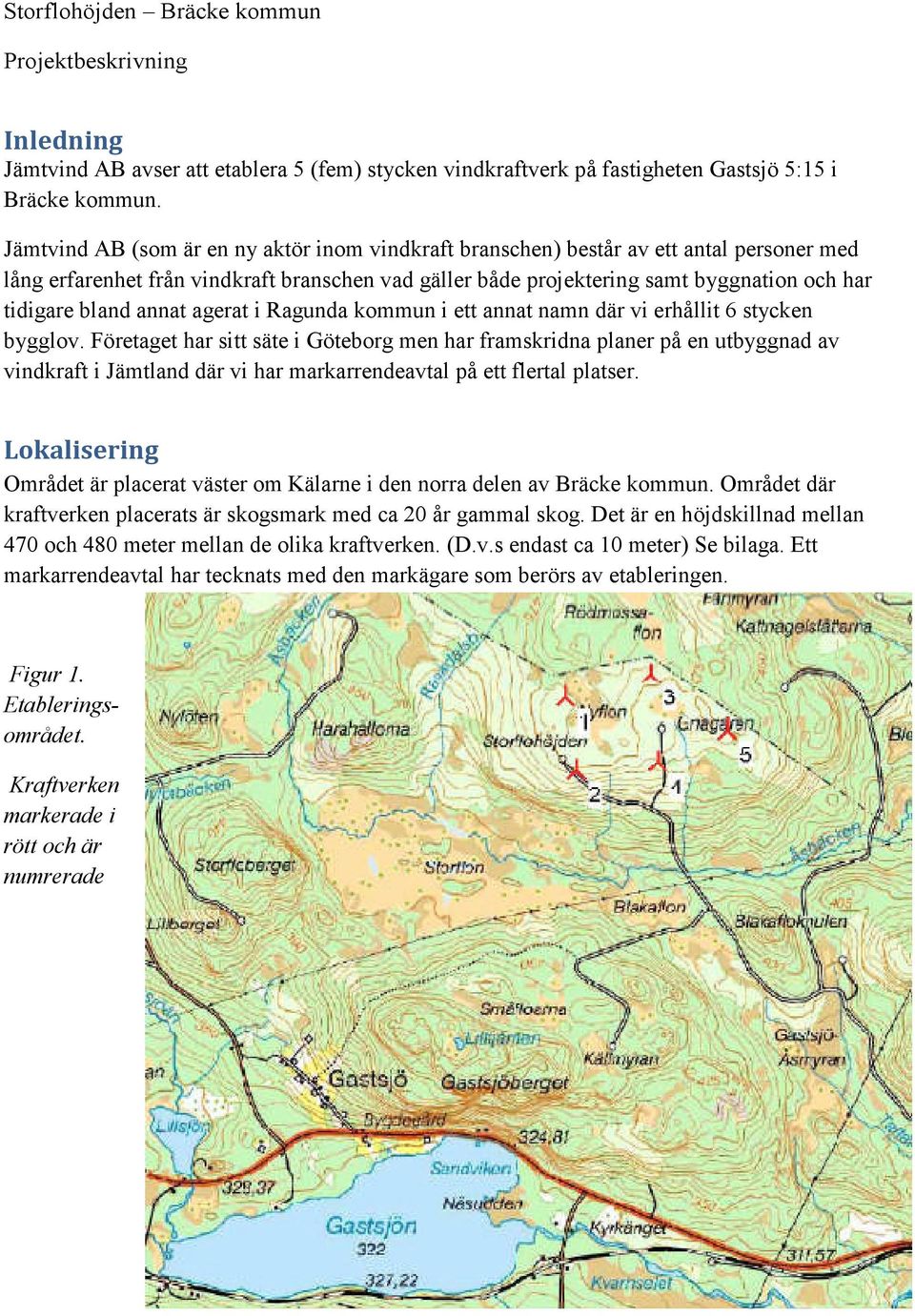

4 Storflohöjden Bräcke kommun Projektbeskrivning Inledning Jämtvind AB avser att etablera 5 (fem) stycken vindkraftverk på fastigheten Gastsjö 5:15 i Bräcke kommun. Jämtvind AB (som är en ny aktör inom vindkraft branschen) består av ett antal personer med lång erfarenhet från vindkraft branschen vad gäller både projektering samt byggnation och har tidigare bland annat agerat i Ragunda kommun i ett annat namn där vi erhållit 6 stycken bygglov. Företaget har sitt säte i Göteborg men har framskridna planer på en utbyggnad av vindkraft i Jämtland där vi har markarrendeavtal på ett flertal platser. Lokalisering Området är placerat väster om Kälarne i den norra delen av Bräcke kommun. Området där kraftverken placerats är skogsmark med ca 20 år gammal skog. Det är en höjdskillnad mellan 470 och 480 meter mellan de olika kraftverken. (D.v.s endast ca 10 meter) Se bilaga. Ett markarrendeavtal har tecknats med den markägare som berörs av etableringen. Figur 1. Etableringsområdet. Kraftverken markerade i rött och är numrerade 3

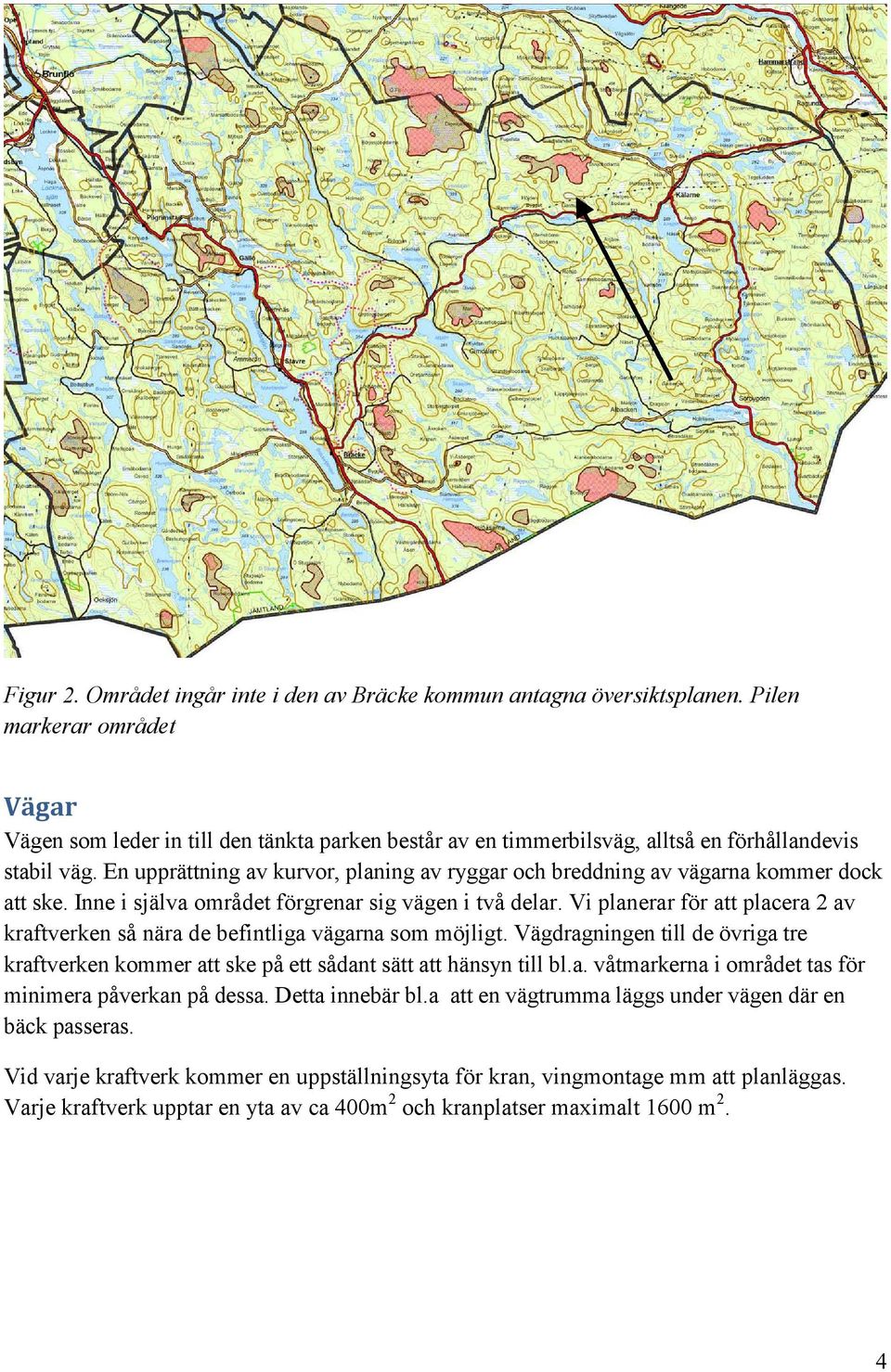

5 Figur 2. Området ingår inte i den av Bräcke kommun antagna översiktsplanen. Pilen markerar området Vägar Vägen som leder in till den tänkta parken består av en timmerbilsväg, alltså en förhållandevis stabil väg. En upprättning av kurvor, planing av ryggar och breddning av vägarna kommer dock att ske. Inne i själva området förgrenar sig vägen i två delar. Vi planerar för att placera 2 av kraftverken så nära de befintliga vägarna som möjligt. Vägdragningen till de övriga tre kraftverken kommer att ske på ett sådant sätt att hänsyn till bl.a. våtmarkerna i området tas för minimera påverkan på dessa. Detta innebär bl.a att en vägtrumma läggs under vägen där en bäck passeras. Vid varje kraftverk kommer en uppställningsyta för kran, vingmontage mm att planläggas. Varje kraftverk upptar en yta av ca 400m2 och kranplatser maximalt 1600 m2. 4

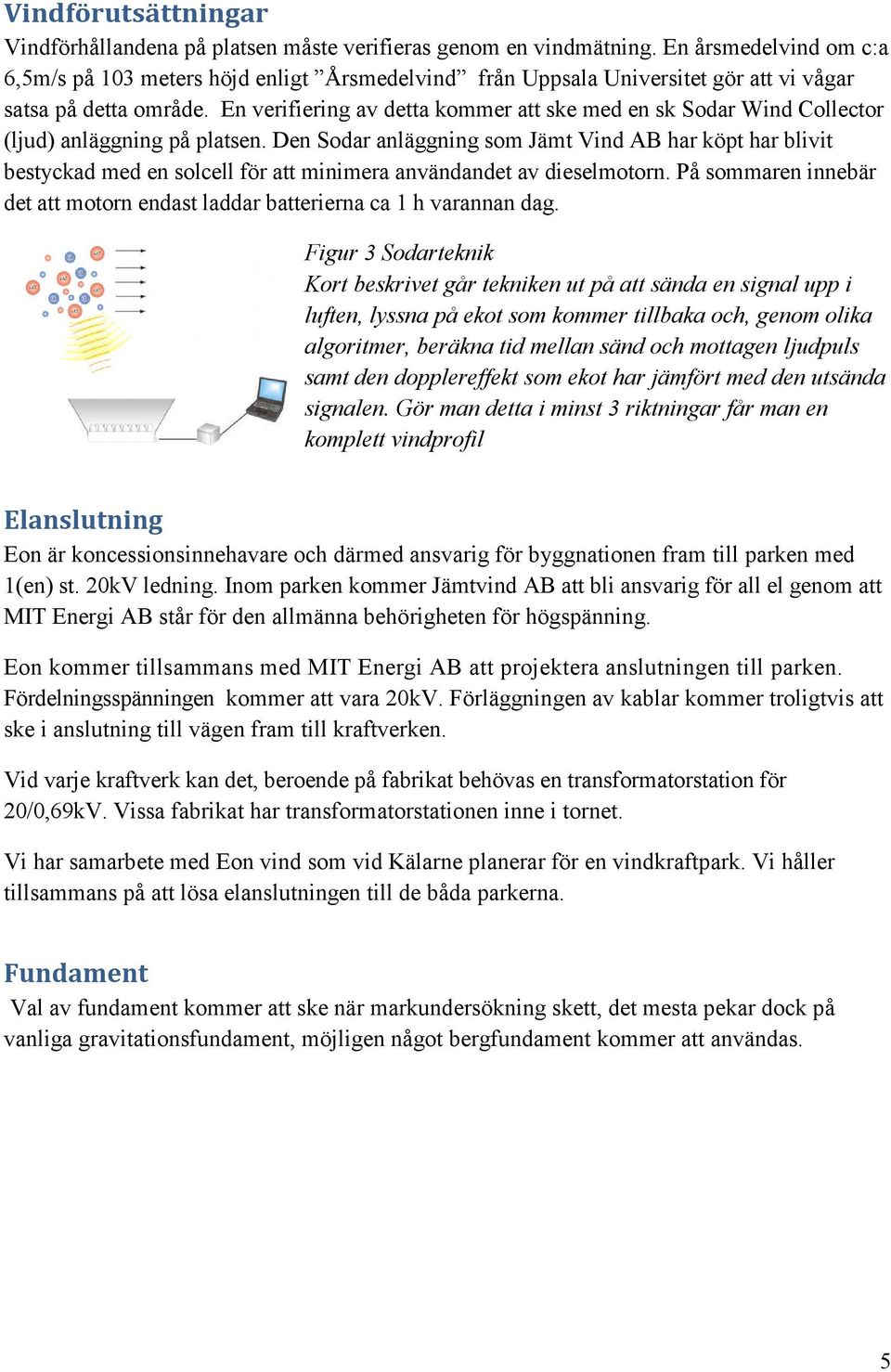

6 Vindförutsättningar Vindförhållandena på platsen måste verifieras genom en vindmätning. En årsmedelvind om c:a 6,5m/s på 103 meters höjd enligt Årsmedelvind från Uppsala Universitet gör att vi vågar satsa på detta område. En verifiering av detta kommer att ske med en sk Sodar Wind Collector (ljud) anläggning på platsen. Den Sodar anläggning som Jämt Vind AB har köpt har blivit bestyckad med en solcell för att minimera användandet av dieselmotorn. På sommaren innebär det att motorn endast laddar batterierna ca 1 h varannan dag. Figur 3 Sodarteknik Kort beskrivet går tekniken ut på att sända en signal upp i luften, lyssna på ekot som kommer tillbaka och, genom olika algoritmer, beräkna tid mellan sänd och mottagen ljudpuls samt den dopplereffekt som ekot har jämfört med den utsända signalen. Gör man detta i minst 3 riktningar får man en komplett vindprofil Elanslutning Eon är koncessionsinnehavare och därmed ansvarig för byggnationen fram till parken med 1(en) st. 20kV ledning. Inom parken kommer Jämtvind AB att bli ansvarig för all el genom att MIT Energi AB står för den allmänna behörigheten för högspänning. Eon kommer tillsammans med MIT Energi AB att projektera anslutningen till parken. Fördelningsspänningen kommer att vara 20kV. Förläggningen av kablar kommer troligtvis att ske i anslutning till vägen fram till kraftverken. Vid varje kraftverk kan det, beroende på fabrikat behövas en transformatorstation för 20/0,69kV. Vissa fabrikat har transformatorstationen inne i tornet. Vi har samarbete med Eon vind som vid Kälarne planerar för en vindkraftpark. Vi håller tillsammans på att lösa elanslutningen till de båda parkerna. Fundament Val av fundament kommer att ske när markundersökning skett, det mesta pekar dock på vanliga gravitationsfundament, möjligen något bergfundament kommer att användas. 5

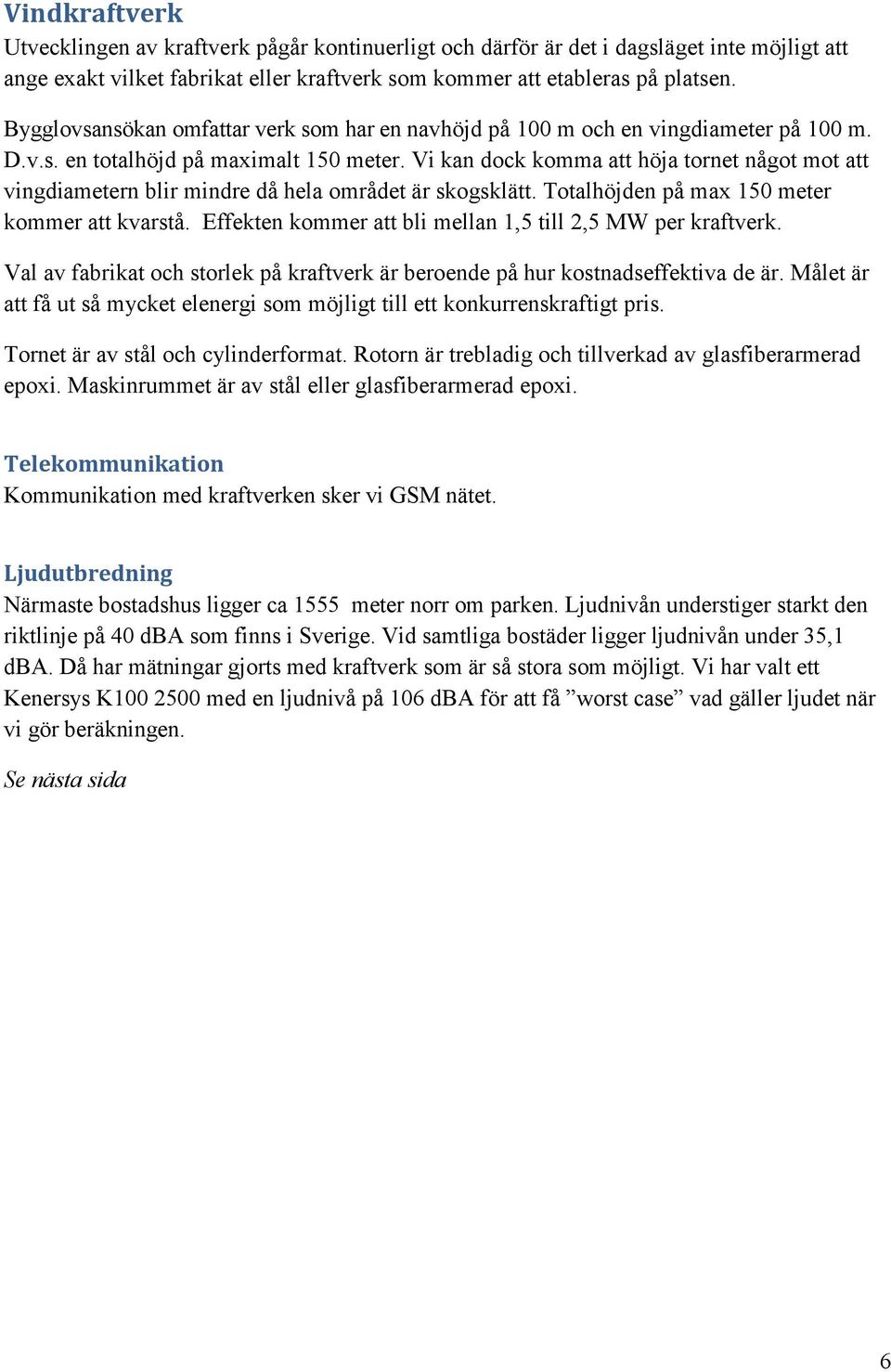

7 Vindkraftverk Utvecklingen av kraftverk pågår kontinuerligt och därför är det i dagsläget inte möjligt att ange exakt vilket fabrikat eller kraftverk som kommer att etableras på platsen. Bygglovsansökan omfattar verk som har en navhöjd på 100 m och en vingdiameter på 100 m. D.v.s. en totalhöjd på maximalt 150 meter. Vi kan dock komma att höja tornet något mot att vingdiametern blir mindre då hela området är skogsklätt. Totalhöjden på max 150 meter kommer att kvarstå. Effekten kommer att bli mellan 1,5 till 2,5 MW per kraftverk. Val av fabrikat och storlek på kraftverk är beroende på hur kostnadseffektiva de är. Målet är att få ut så mycket elenergi som möjligt till ett konkurrenskraftigt pris. Tornet är av stål och cylinderformat. Rotorn är trebladig och tillverkad av glasfiberarmerad epoxi. Maskinrummet är av stål eller glasfiberarmerad epoxi. Telekommunikation Kommunikation med kraftverken sker vi GSM nätet. Ljudutbredning Närmaste bostadshus ligger ca 1555 meter norr om parken. Ljudnivån understiger starkt den riktlinje på 40 dba som finns i Sverige. Vid samtliga bostäder ligger ljudnivån under 35,1 dba. Då har mätningar gjorts med kraftverk som är så stora som möjligt. Vi har valt ett Kenersys K med en ljudnivå på 106 dba för att få worst case vad gäller ljudet när vi gör beräkningen. Se nästa sida 6

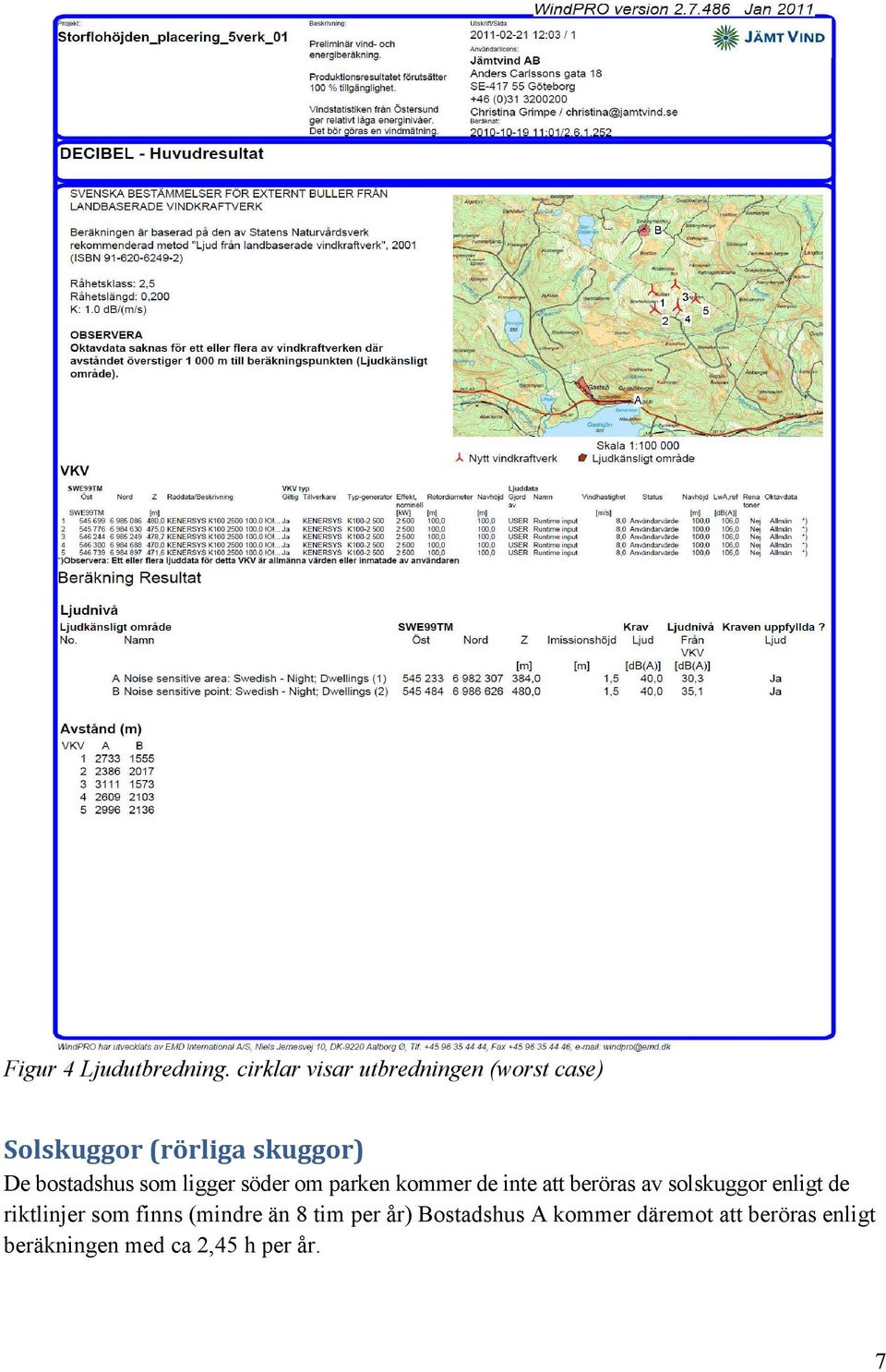

8 Figur 4 Ljudutbredning. cirklar visar utbredningen (worst case) Solskuggor (rörliga skuggor) De bostadshus som ligger söder om parken kommer de inte att beröras av solskuggor enligt de riktlinjer som finns (mindre än 8 tim per år) Bostadshus A kommer däremot att beröras enligt beräkningen med ca 2,45 h per år. 7

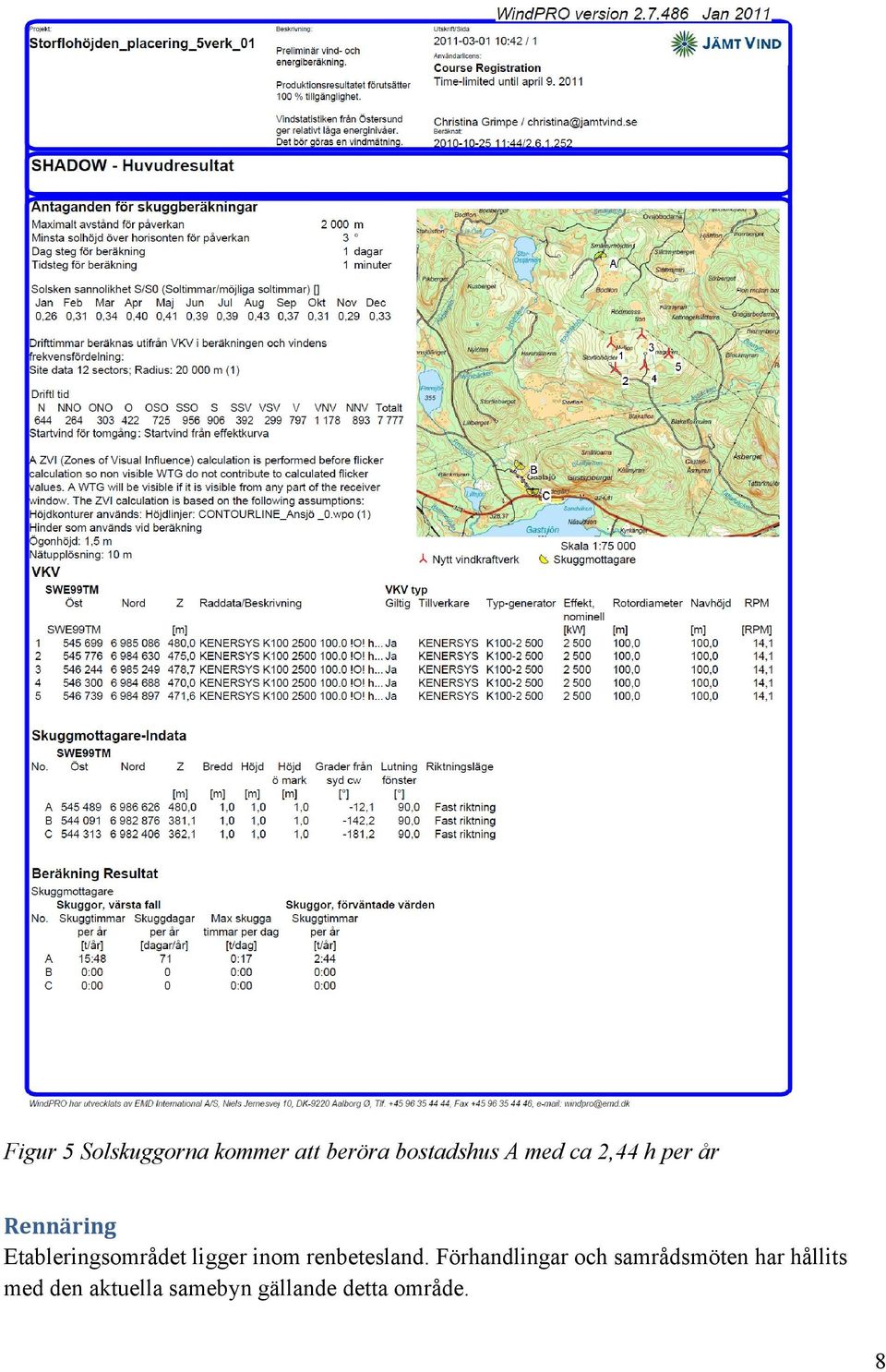

9 Figur 5 Solskuggorna kommer att beröra bostadshus A med ca 2,44 h per år Rennäring Etableringsområdet ligger inom renbetesland. Förhandlingar och samrådsmöten har hållits med den aktuella samebyn gällande detta område. 8

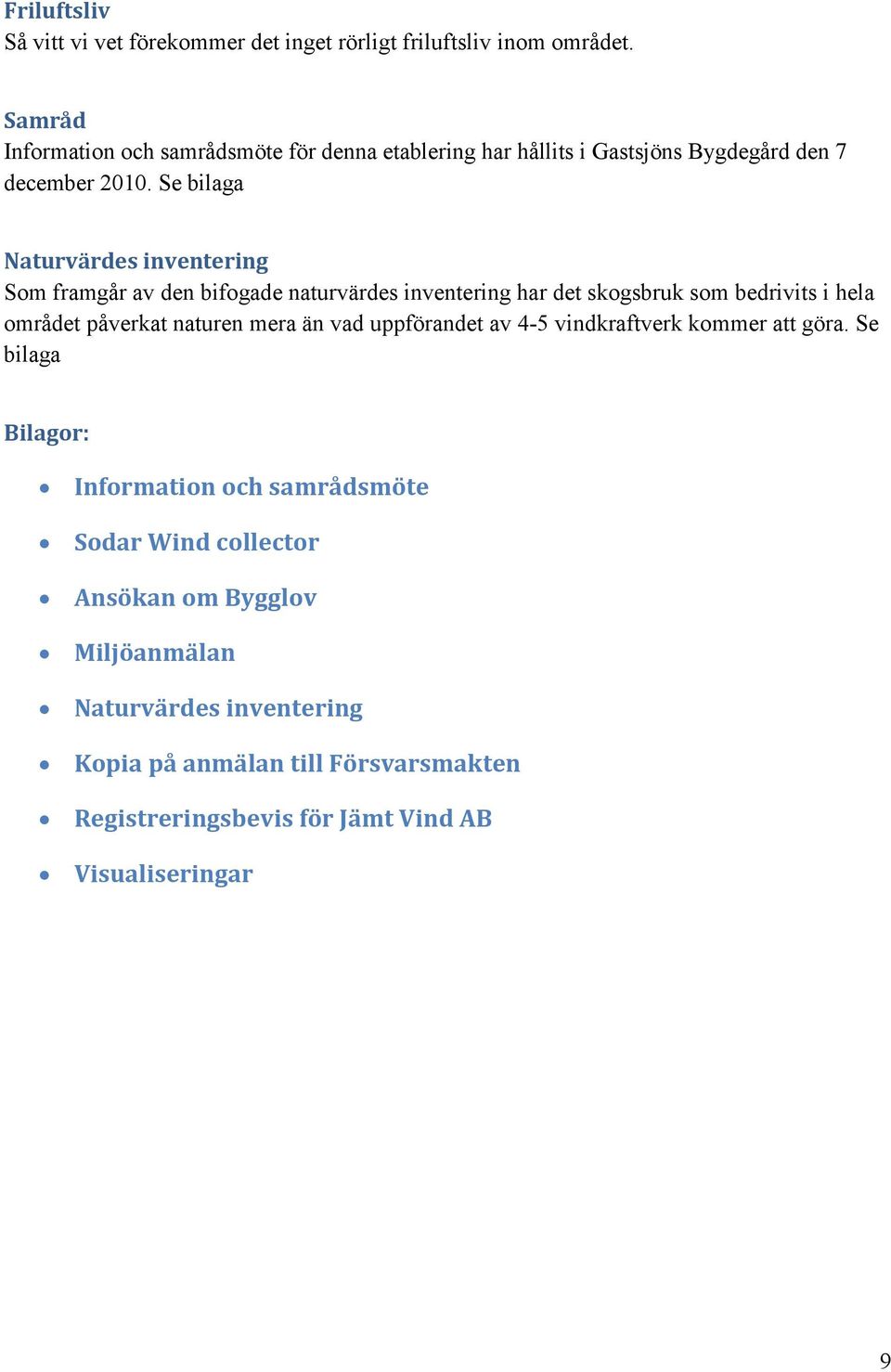

10 Friluftsliv Så vitt vi vet förekommer det inget rörligt friluftsliv inom området. Samråd Information och samrådsmöte för denna etablering har hållits i Gastsjöns Bygdegård den 7 december Se bilaga Naturvärdes inventering Som framgår av den bifogade naturvärdes inventering har det skogsbruk som bedrivits i hela området påverkat naturen mera än vad uppförandet av 4-5 vindkraftverk kommer att göra. Se bilaga Bilagor: Information och samrådsmöte Sodar Wind collector Ansökan om Bygglov Miljöanmälan Naturvärdes inventering Kopia på anmälan till Försvarsmakten Registreringsbevis för Jämt Vind AB Visualiseringar 9
