1 Samrådsunderlag för ledningssträckning 130 kv vindkraftanslutning i område väster om Hammarstrand Rapporten är framtagen av SWECO Energuide AB på uppdrag av E.ON Elnät Sverige AB 1 (8)

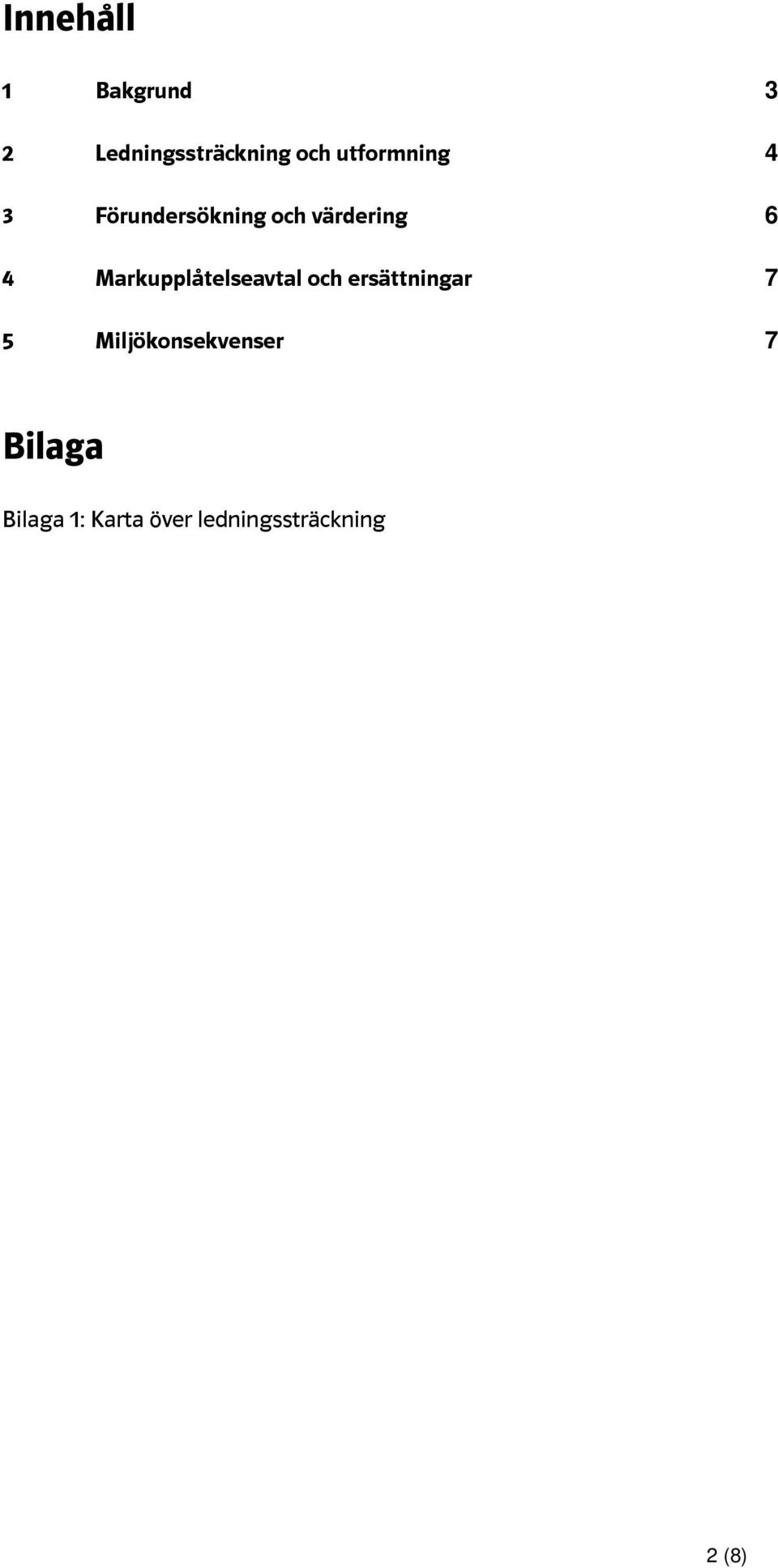

2 Innehåll 1 Bakgrund 3 2 Ledningssträckning och utformning 4 3 Förundersökning och värdering 6 4 Markupplåtelseavtal och ersättningar 7 5 Miljökonsekvenser 7 Bilaga Bilaga 1: Karta över ledningssträckning 2 (8)

3 1 Bakgrund E.ON Elnät Sverige AB (E.ON Elnät) planerar att bygga en ny 130 kv kraftledning i området väster om Hammarstrand. Ledningen är en förutsättning för att kunna ansluta två nya vindkraftsparker som E.ON Vind AB planerar att uppföra. Det kan även bli aktuellt att ansluta ytterligare vindkraftsetableringar i området via den planerade ledningen. I dagsläget finns inga ledningar i området med kapacitet att ta hand om den effekt som de nya parkerna väntas ge. De aktuella vindkraftsparkerna är Högklippen och Midsommarberget (se streckade områden i figur 1 nedan). Parkerna ska anslutas till stamnätet via stamnätsstationen i Krångede. Den planerade ledningen berör Bräcke och Ragunda kommuner i Jämtlands län. På uppdrag av E.ON Elnät genomför SWECO samråd samt upprättar handlingar för ansökan om nätkoncession för linje. För utförligare information om erforderliga tillstånd, se tidigare utsänt samrådsunderlag för alternativa ledningsstråk. Under våren 2011 hölls ett brett samråd angående flera alternativa stråk för den aktuella ledningen. Utifrån inkomna synpunkter och övrig insamlad information bedömdes Stråk 2 som mest lämpat för lokalisering av ledningen, se nedanstående karta, figur 1. Därefter har vidare studier inom detta stråk lett fram till den föreslagna ledningssträckning som samrådet nu berör. Motivet till att Stråk 2 har valts är att det, efter en sammanvägning av inkomna synpunkter och bedömning av påverkan på motstående intressen, bedömts som det mest lämpliga alternativet för lokalisering av aktuell ledning. Bidragande till beslutet har även varit det faktum att den planerade nya transformatorstationen har flyttats från det tidigare planerade läget ca 4 km öster om Ansjö till en ny lokalisering mellan väg 323 och järnvägen strax norr om Kälarne. Anledningen till denna förändring är att ytterligare vindkraftsetableringar väster om Kälarne ska anslutas via den aktuella ledningen och det nya stationsläget är bättre anpassat för detta. I och med denna förändring har det ostligste stråkalternativet, Stråk 4, blivit inaktuellt. Resultatet av utvärderingen av stråkalternativen kommer att redovisas närmare i kommande miljökonsekvensbeskrivning. 3 (8)

4 Figur 1. Karta över tidigare samrådda stråk samt valt stråk. 2 Ledningssträckning och utformning Den ledningssträckning som beskrivs nedan är ännu inte fastställd och inte heller inmätt i fält. Vissa justeringar av ledningssträckningen kan därför bli aktuell, dels som en följd av synpunkter som framkommer under samrådet, dels på grund av geografiska eller geologiska förhållanden som uppdagas under förundersökning och inmätning i fält. En översikt över förordad ledningssträckning finns på nedanstående karta, se figur 2. En mer detaljerad karta finns i bilaga 1. Den nya ledningen planeras att byggas som trädsäker luftledning, vilket innebär att ledningen klarar svåra oväder utan att skadas av fallande träd. Förordad ledningssträckning utgår i nordlig riktning från planerad transformatorstation strax norr om Kälarne. Den planerade ledning- 4 (8)

5 en korsar strax en befintlig matarledning som tillhör Trafikverket och upptar parallellgång med denna västerut. Efter ca 2,5 km lämnar ledningen parallellgång med befintlig ledning och viker av mot norr i samma sträckning som en tidigare raserad 220kV ledning (KL2). Efter ca 13 km ansluter ledningen till en befintlig 220 kv ledning (KL1) som följs i parallellgång fram till befintlig stamnätsstation i Krångede, undantaget ett mindre avsteg åt väster efter korsningen med vägen mellan Vågsäter och Över-Böle. Förordad ledningssträckning är ca 21 km lång. Figur 2. Framtagen sträckning efter stråk-samråd. Luftledningen kommer att utföras med portalstolpar i trä (se figur 3). Vid särskilt skarpa vinklar kan det bli aktuellt med trebenta vinkelstolpar. Stolparna är i normalfallet ca meter höga, men kan beroende på terrängförhållanden bli högre i enstaka fall. Ledningsga- 5 (8)

6 tans bredd blir ca 40 meter. Vid parallellgång med befintliga kraftledningar kan befintlig skogsgata delvis nyttjas så att skogsintrånget blir mindre än om en helt ny ledningsgata måste tas i anspråk. Ytterligare framtida vindkraftsetableringar, förändringar i produktionsberäkningar för de planerade vindkraftsparkerna samt teknisk projektering av ledningen kan komma att medföra förändringar i utförande. Figur 3. Portalstolpar i trä 3 Förundersökning och värdering När ledningssträckningen är fastställd görs en utstakning och inmätning av ledningsprofilen för att därefter kunna göra en lämplig stolpplacering. Ibland krävs även en enklare markundersökning vid stolpplatserna. Därutöver görs en värdering av det intrång som kraftledningen medför och stämpling av träd som behöver avverkas. För att få utföra dessa arbeten krävs markägarens medgivande (förundersökningsmedgivande). 6 (8)

7 4 Markupplåtelseavtal och ersättningar E.ON Elnät har för avsikt att teckna markupplåtelseavtal med berörda markägare angående rätten att bygga och för all framtid bibehålla samt underhålla ledningen. Avtalet reglerar markägarens och ledningsägarens rättigheter och skyldigheter samt kommer att ligga till grund för innehållet i den ledningsrätt som E.ON Elnät avser att ansöka om hos lantmäterimyndigheten. För markupplåtelsen till ledningen ges ett ersättningserbjudande som baseras på den värdering av markintrånget och stämpling av träd som gjorts Under vissa förutsättningar kan berörda markägare på E.ON Elnäts bekostnad ta hjälp av ett biträde genom LRF Konsult Juridiska Byrån vid förhandling rörande eventuell skada och intrång till följd av ledningen. I undantagsfall kan även biträde genom annat ombud med erforderlig kompetens användas efter överenskommelse med E.ON Elnät. 5 Miljökonsekvenser Påverkan av de intressen som berörs av ledningssträckningen kommer att utredas och redovisas i en miljökonsekvensbeskrivning. Som underlag för inventering av berörda intressen utmed ledningssträckningen används bland annat Länsstyrelsens, Skogsstyrelsen, Riksantikvarieämbetet och Sametingets digitala planeringsunderlag och Lantmäteriets kartmaterial. En naturinventering längs sträckningen, en kulturhistorisk utredning, kommer att genomföras under fältsäsongen Till detta kommer den information som framkommer vid samråd med markägare och myndigheter. De huvudsakliga miljökonsekvenser som uppförande av en kraftledning i den aktuella sträckningen bedöms medföra är påverkan på landskapsbild och pågående markanvändning, vilken i detta fall är huvudsakligen skogsbruk. Ledningen kommer att medföra ett produktionsbortfall för skogsbruket i och med den ledningsgata som krävs för ledningen. Skogsgatans bredd för ledningen blir ca 40 meter. Vid parallellgång med befintliga ledningar kan befintlig skogsgata delvis nyttjas så att skogsintrånget blir mindre. Erforderlig skogsgata måste hållas fri från träd under hela ledningens drifttid. I sidoområdena utanför ledningsgatan kan det bli aktuellt att fälla 7 (8)

8 enstaka höga träd, s.k. kantträd, som kan riskera att falla på ledningen. Ledningen medför även en viss påverkan på naturmiljön. Den trädfria skogsgatan kan i skogsmark innebära att levnadsbetingelserna för djur och växter ändras lokalt. Vid planering av sträckningen har hänsyn så långt som möjligt tagits till utpekade områden av särskilt värde för natur- och kulturmiljön. 8 (8)
