Underlag för samråd. Ny 70 kv markkabel i Danderyds kommun. E.ON Elnät Sverige AB Malmö

Transkript

1 Underlag för samråd Ny 70 kv markkabel i Danderyds kommun E.ON Elnät Sverige AB Malmö

2 Titel Utfört av Underlag för samråd Ny 70 kv markkabel i Danderyds kommun Johanna Fransila, Sweco Energuide AB På uppdrag av E.ON Elnät Sverige AB Datum (8)

3 Innehållsförteckning 1 Inledning Bakgrund Utförande Områdesbeskrivning Lokalisering Förordad sträckning (se bifogad karta) Alternativa sträckningar Berörda natur- och kulturmiljöintressen Konsekvensbedömning Miljöpåverkan Hälsa och säkerhet Samråd (8)

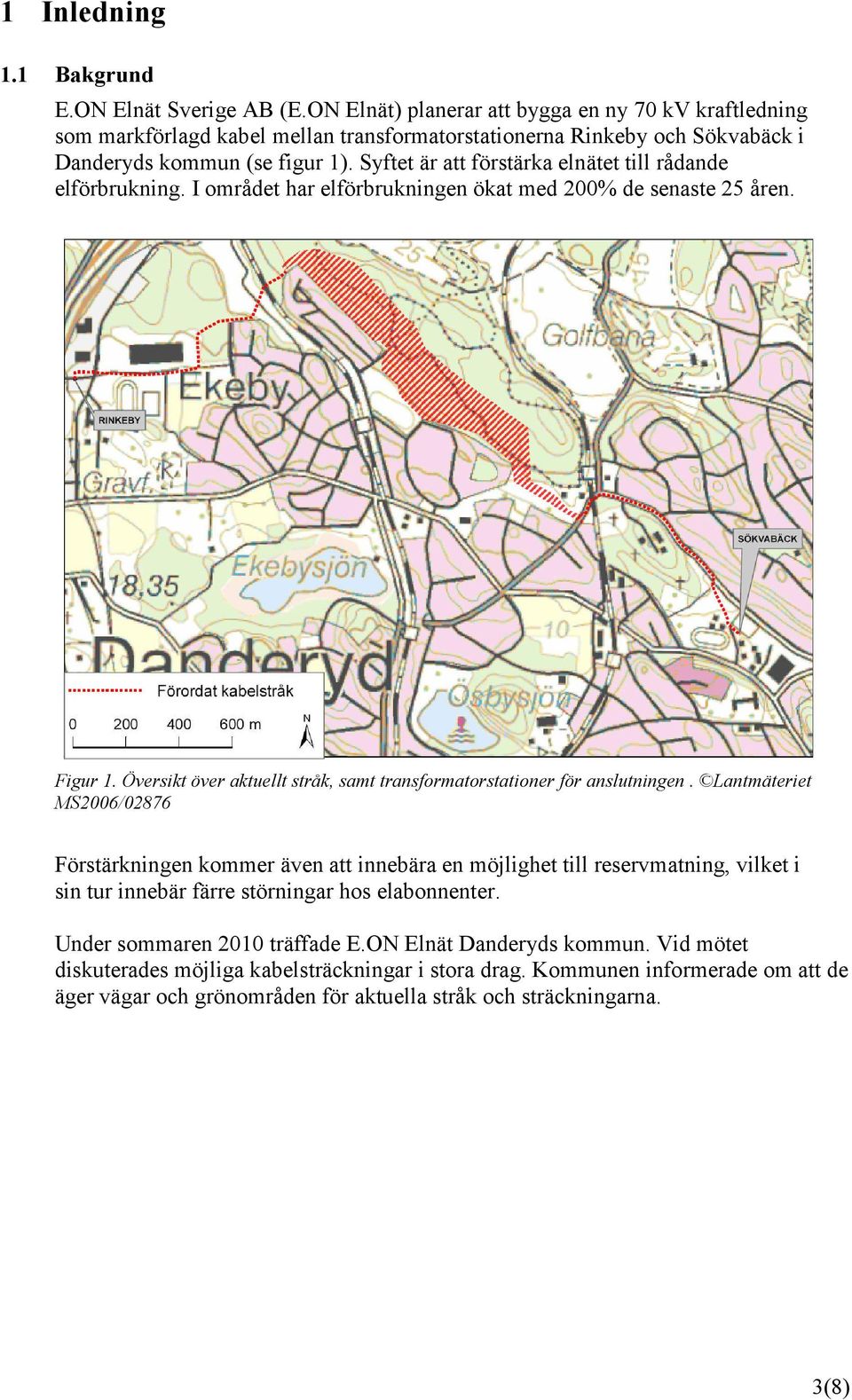

4 1 Inledning 1.1 Bakgrund E.ON Elnät Sverige AB (E.ON Elnät) planerar att bygga en ny 70 kv kraftledning som markförlagd kabel mellan transformatorstationerna Rinkeby och Sökvabäck i Danderyds kommun (se figur 1). Syftet är att förstärka elnätet till rådande elförbrukning. I området har elförbrukningen ökat med 200% de senaste 25 åren. Figur 1. Översikt över aktuellt stråk, samt transformatorstationer för anslutningen. Lantmäteriet MS2006/02876 Förstärkningen kommer även att innebära en möjlighet till reservmatning, vilket i sin tur innebär färre störningar hos elabonnenter. Under sommaren 2010 träffade E.ON Elnät Danderyds kommun. Vid mötet diskuterades möjliga kabelsträckningar i stora drag. Kommunen informerade om att de äger vägar och grönområden för aktuella stråk och sträckningarna. 3(8)

5 1.2 Utförande Ledningen planeras att utföras som markförlagd kabel bestående av två kabelförband innehållande tre separata enfasledare som förläggs i triangelformation. Kabeln kommer i första hand förläggas genom schaktning. Det innebär att en kabelgrav grävs i vilken kablarna placeras. Kabelgraven kommer behöva vara ca 1,2 meter djup och ha en bredd i marknivå på ca 1,5-2 meter (se figur 2). Under byggtiden krävs dock ett arbetsområde om totalt 6-8 meter för maskiner och uppläggning av material m.m. De jordlager som grävs upp hålls så långt som möjligt separerade och återförs på samma nivåer när schaktmassorna läggs tillbaka i kabelgraven. I de fall stora stenblock och berg påträffas där kabeln ska förläggas kan sprängning för kabelgraven komma att bli aktuellt. Figur 2. Tvärsnitt av kabelschaktet med dubbla förband Tryckning eller Styrd borrning kommer att används vid känsliga passager, exempelvis under vägar, järnvägar och vattendrag. Tryckning innebär att man driver fram rör för kablarna horisontellt under marken. Tryckning förutsätter att markens beskaffenhet är lämplig samt att framkomlighet för utrustning är möjlig. Styrd borrning innebär att kabelrör borras ned i marken under det känsliga området. Både tryckning och styrd borrning lämnar markytan i det känsliga området opåverkad. 2 Områdesbeskrivning 2.1 Lokalisering Det område kabeln förläggs i utgörs huvudsakligen av villaområden med omgivande grönområden. Då husen står tätt intill de flesta vägar är sträckningen planerad efter att i så stor utsträckning som möjligt gå genom grönområden eller på motstående sida från bostadshus där kabeln följer vägar. Eftersom området är tätbebyggt har avståndet till bostäder prioriterats vid val av kabelsträckning, samt att intrånget för de boende minskar om inte vägar behöver grävas upp. Det föreslagna stråket för kabeln framgår av bifogad karta. Totalt beräknas markkabeln bli ca 3,7 km lång. Den mark som kommer att beröras av kabeln ägs 4(8)

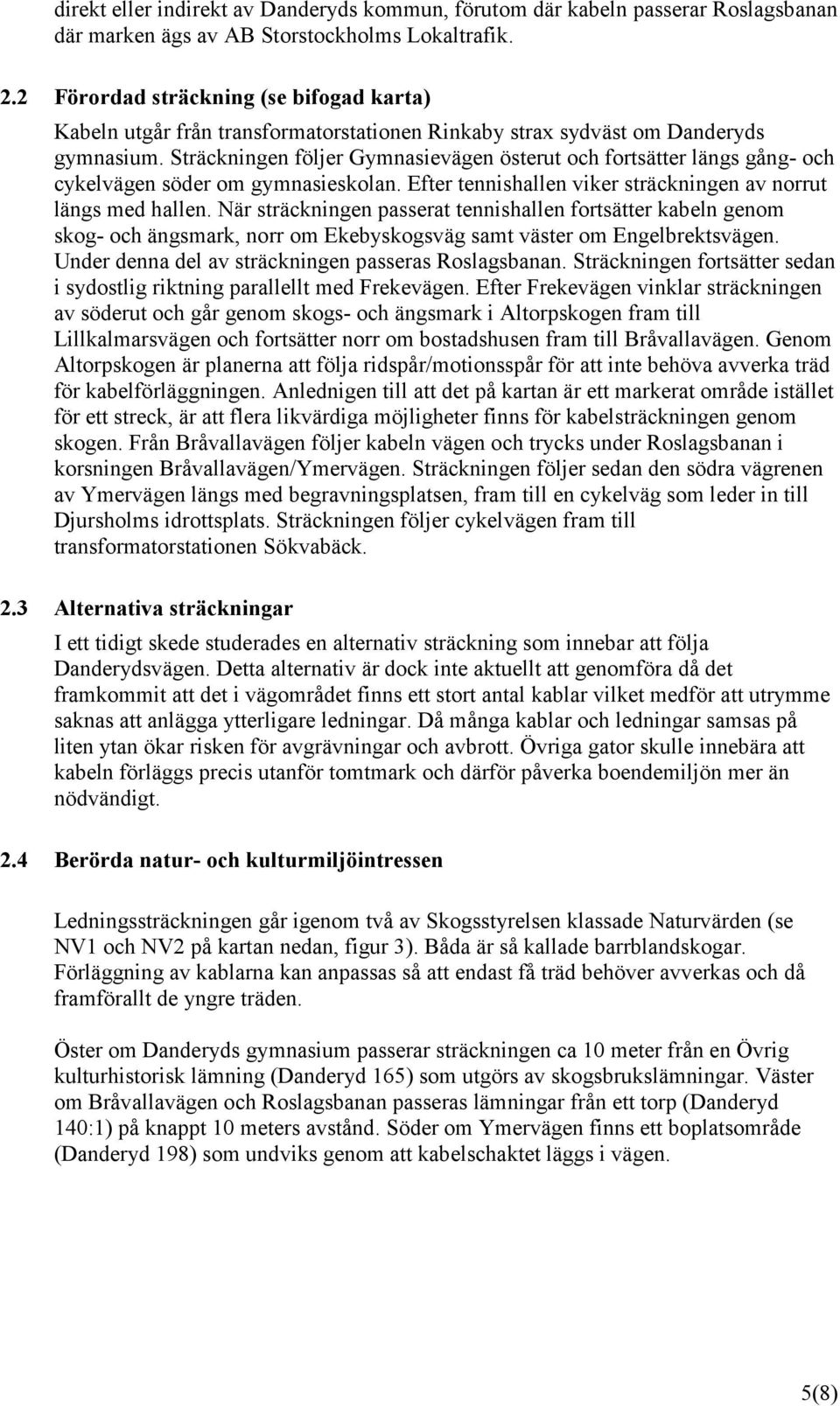

6 direkt eller indirekt av Danderyds kommun, förutom där kabeln passerar Roslagsbanan där marken ägs av AB Storstockholms Lokaltrafik. 2.2 Förordad sträckning (se bifogad karta) Kabeln utgår från transformatorstationen Rinkaby strax sydväst om Danderyds gymnasium. Sträckningen följer Gymnasievägen österut och fortsätter längs gång- och cykelvägen söder om gymnasieskolan. Efter tennishallen viker sträckningen av norrut längs med hallen. När sträckningen passerat tennishallen fortsätter kabeln genom skog- och ängsmark, norr om Ekebyskogsväg samt väster om Engelbrektsvägen. Under denna del av sträckningen passeras Roslagsbanan. Sträckningen fortsätter sedan i sydostlig riktning parallellt med Frekevägen. Efter Frekevägen vinklar sträckningen av söderut och går genom skogs- och ängsmark i Altorpskogen fram till Lillkalmarsvägen och fortsätter norr om bostadshusen fram till Bråvallavägen. Genom Altorpskogen är planerna att följa ridspår/motionsspår för att inte behöva avverka träd för kabelförläggningen. Anlednigen till att det på kartan är ett markerat område istället för ett streck, är att flera likvärdiga möjligheter finns för kabelsträckningen genom skogen. Från Bråvallavägen följer kabeln vägen och trycks under Roslagsbanan i korsningen Bråvallavägen/Ymervägen. Sträckningen följer sedan den södra vägrenen av Ymervägen längs med begravningsplatsen, fram till en cykelväg som leder in till Djursholms idrottsplats. Sträckningen följer cykelvägen fram till transformatorstationen Sökvabäck. 2.3 Alternativa sträckningar I ett tidigt skede studerades en alternativ sträckning som innebar att följa Danderydsvägen. Detta alternativ är dock inte aktuellt att genomföra då det framkommit att det i vägområdet finns ett stort antal kablar vilket medför att utrymme saknas att anlägga ytterligare ledningar. Då många kablar och ledningar samsas på liten ytan ökar risken för avgrävningar och avbrott. Övriga gator skulle innebära att kabeln förläggs precis utanför tomtmark och därför påverka boendemiljön mer än nödvändigt. 2.4 Berörda natur- och kulturmiljöintressen Ledningssträckningen går igenom två av Skogsstyrelsen klassade Naturvärden (se NV1 och NV2 på kartan nedan, figur 3). Båda är så kallade barrblandskogar. Förläggning av kablarna kan anpassas så att endast få träd behöver avverkas och då framförallt de yngre träden. Öster om Danderyds gymnasium passerar sträckningen ca 10 meter från en Övrig kulturhistorisk lämning (Danderyd 165) som utgörs av skogsbrukslämningar. Väster om Bråvallavägen och Roslagsbanan passeras lämningar från ett torp (Danderyd 140:1) på knappt 10 meters avstånd. Söder om Ymervägen finns ett boplatsområde (Danderyd 198) som undviks genom att kabelschaktet läggs i vägen. 5(8)

7 Figur 1. Berörda natur- och kulturmiljöintressen 3 Konsekvensbedömning 3.1 Miljöpåverkan Påverkan av de intressen som berörs av ledningssträckningen kommer att utredas och redovisas i miljökonsekvensbeskrivningen som biläggs koncessionsansökan till Energimarknadsinspektionen. Som underlag för inventering av berörda intressen utmed ledningssträckningen används bland annat Länsstyrelsens, Skogsstyrelsen och Riksantikvarieämbetets digitala planeringsunderlag och Lantmäteriets kartmaterial. Till detta kommer den information som framkommer vid samråd med markägare, myndigheter och övriga berörda. De huvudsakliga miljökonsekvenser som uppförande av en markkabel i det aktuella stråket bedöms medföra är huvudsakligen av tillfällig karaktär och uppkommer under byggskedet. Dessa består främst i mark- och vegetationsskador, buller- och trafikstörningar. Träd kommer att behöva avverkas i grönområden. I möjligaste mån kommer kabeln förläggas där det finns tillräckliga mellanrum mellan träden, alternativt att det främst är yngre träd som tas ner. När förläggningsarbetet är färdigställt återställs marken inom arbetsområdet och vegetationen tillåts delvis växa upp igen. En cirka fyra meter bred zon längs med kabeln måste dock hållas fri från buskar och träd för att förhindra att kabeln skadas av rötter. 6(8)

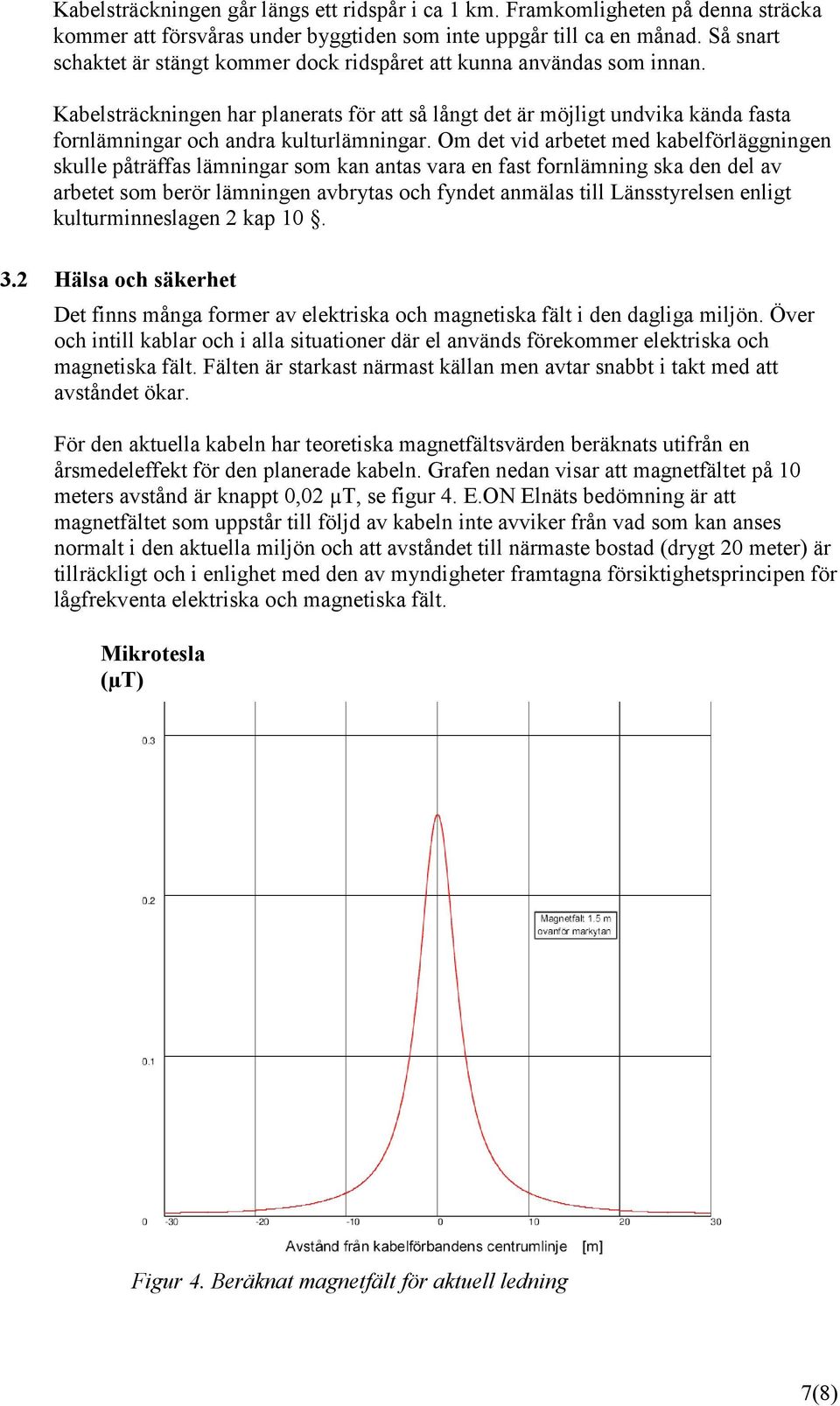

8 Kabelsträckningen går längs ett ridspår i ca 1 km. Framkomligheten på denna sträcka kommer att försvåras under byggtiden som inte uppgår till ca en månad. Så snart schaktet är stängt kommer dock ridspåret att kunna användas som innan. Kabelsträckningen har planerats för att så långt det är möjligt undvika kända fasta fornlämningar och andra kulturlämningar. Om det vid arbetet med kabelförläggningen skulle påträffas lämningar som kan antas vara en fast fornlämning ska den del av arbetet som berör lämningen avbrytas och fyndet anmälas till Länsstyrelsen enligt kulturminneslagen 2 kap Hälsa och säkerhet Det finns många former av elektriska och magnetiska fält i den dagliga miljön. Över och intill kablar och i alla situationer där el används förekommer elektriska och magnetiska fält. Fälten är starkast närmast källan men avtar snabbt i takt med att avståndet ökar. För den aktuella kabeln har teoretiska magnetfältsvärden beräknats utifrån en årsmedeleffekt för den planerade kabeln. Grafen nedan visar att magnetfältet på 10 meters avstånd är knappt 0,02 µt, se figur 4. E.ON Elnäts bedömning är att magnetfältet som uppstår till följd av kabeln inte avviker från vad som kan anses normalt i den aktuella miljön och att avståndet till närmaste bostad (drygt 20 meter) är tillräckligt och i enlighet med den av myndigheter framtagna försiktighetsprincipen för lågfrekventa elektriska och magnetiska fält. Mikrotesla (µt) Figur 4. Beräknat magnetfält för aktuell ledning 7(8)

9 4 Samråd Samråd enligt 6 kap 4 miljöbalken inleddes sommaren 2010 och fortgår genom detta samråd till berörd länsstyrelse och kommun, berörda markägare, företag och organisationer. Samrådsmaterialet kan även erhållas från kontaktperson på Sweco. Närboende och allmänheten har informerats om projektet genom annonsering i tidningarna Mitt i Danderyd, samt Mitt i Täby. Ett samråd för allmänheten och närboende kommer att hållas i form av öppet hus den 28 september kl i sammanträdesrum Tranholmen i Mörby centrum plan 6. Föranmälan önskas. Representanter från E.ON Elnät, Sweco samt Danderyds kommun kommer att närvara vid mötet. Bilaga: Karta över planerat kabelstråk 8(8)
