INNEHÅLL. Allmänt 3. Förläggningsmetod 9. Restriktioner kring ledningen 10. Teknisk data mm 11

Transkript

1

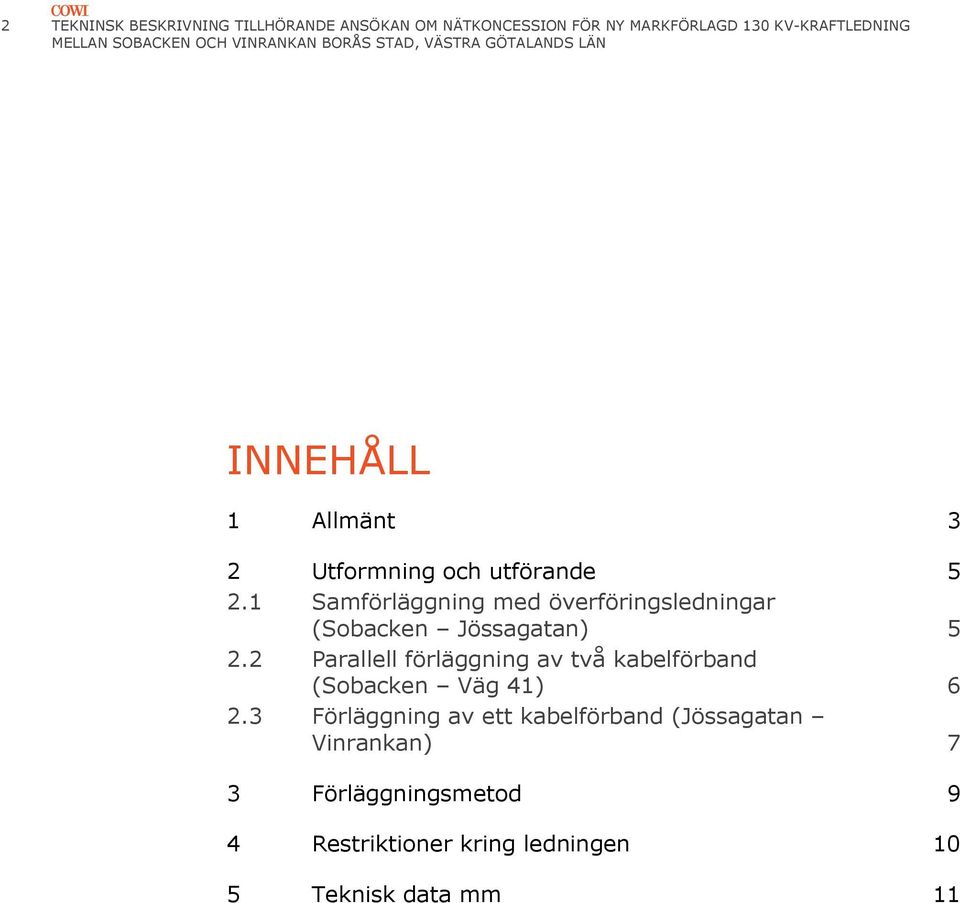

2 2 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING INNEHÅLL 1 Allmänt 3 2 Utformning och utförande Samförläggning med överföringsledningar (Sobacken Jössagatan) Parallell förläggning av två kabelförband (Sobacken Väg 41) Förläggning av ett kabelförband (Jössagatan Vinrankan) Förläggningsmetod 9 Restriktioner kring ledningen 10 Teknisk data mm 11

3

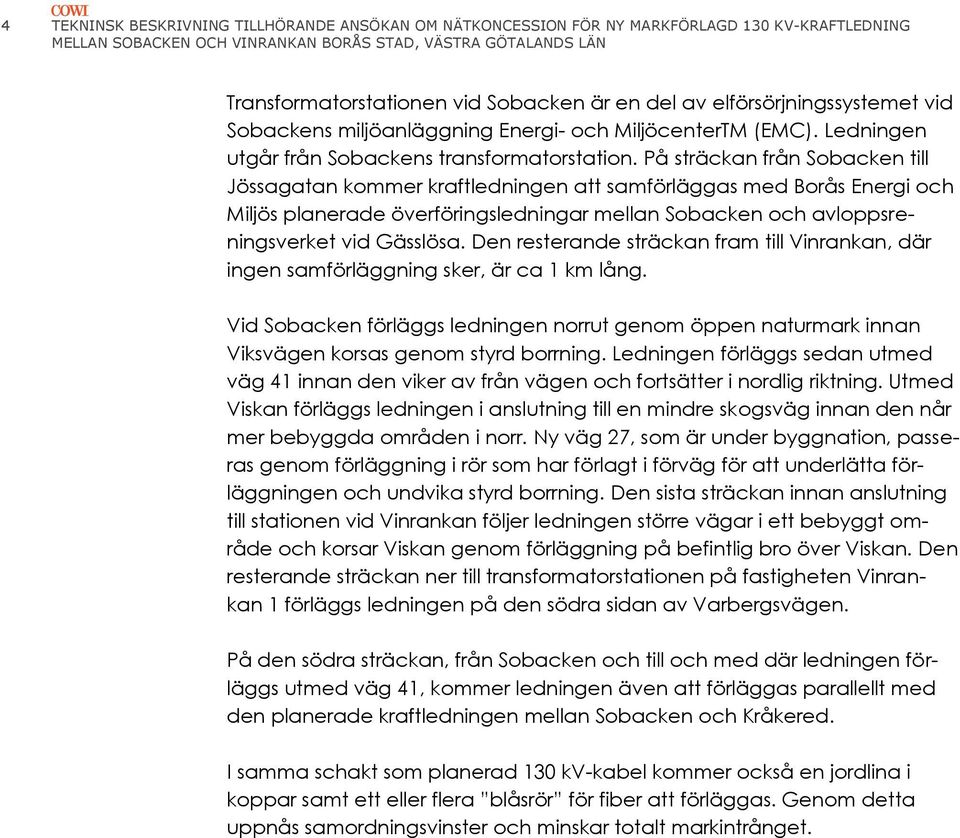

4 4 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING Transformatorstationen vid Sobacken är en del av elförsörjningssystemet vid Sobackens miljöanläggning Energi- och MiljöcenterTM (EMC). Ledningen utgår från Sobackens transformatorstation. På sträckan från Sobacken till Jössagatan kommer kraftledningen att samförläggas med Borås Energi och Miljös planerade överföringsledningar mellan Sobacken och avloppsreningsverket vid Gässlösa. Den resterande sträckan fram till Vinrankan, där ingen samförläggning sker, är ca 1 km lång. Vid Sobacken förläggs ledningen norrut genom öppen naturmark innan Viksvägen korsas genom styrd borrning. Ledningen förläggs sedan utmed väg 41 innan den viker av från vägen och fortsätter i nordlig riktning. Utmed Viskan förläggs ledningen i anslutning till en mindre skogsväg innan den når mer bebyggda områden i norr. Ny väg 27, som är under byggnation, passeras genom förläggning i rör som har förlagt i förväg för att underlätta förläggningen och undvika styrd borrning. Den sista sträckan innan anslutning till stationen vid Vinrankan följer ledningen större vägar i ett bebyggt område och korsar Viskan genom förläggning på befintlig bro över Viskan. Den resterande sträckan ner till transformatorstationen på fastigheten Vinrankan 1 förläggs ledningen på den södra sidan av Varbergsvägen. På den södra sträckan, från Sobacken och till och med där ledningen förläggs utmed väg 41, kommer ledningen även att förläggas parallellt med den planerade kraftledningen mellan Sobacken och Kråkered. I samma schakt som planerad 130 kv-kabel kommer också en jordlina i koppar samt ett eller flera blåsrör för fiber att förläggas. Genom detta uppnås samordningsvinster och minskar totalt markintrånget.

5 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING 5 2 Utformning och utförande Utformning och utförande styrs av gällande normer och föreskrifter samt av den effekt som ledningen skall överföra. Ledningen förläggs som jordkabelförbindelse och utgörs av ett kabelförband, bestående av tre enfaskablar placerade i triangelform. Varje enskild 130 kv kabel får en ledararea på 630 mm², vilket motsvarar en ytterdiameter på ca 80 mm per kabel. Kablarna är isolerade med tvärbunden polyeten (PEX eller XLPE). De innehåller ingen olja eller PCB och har en yttre mantel av polyeten. Jordkablarna läggs i schakt med ett täckningsdjup enligt gällande föreskrifter. Detta innebär att minsta täckningsdjup skall vara 0,9 meter. Djupet anpassas till markförhållanden, befintliga och planerade ledningar samt till Trafikverkets krav gällande förläggning utmed väg och vid korsning av vägar. Övriga kablar såsom jordlina och blåsrör för opto förläggs med minsta täckningsdjup 0,55 m. 2.1 Samförläggning med överföringsledningar (Sobacken Jössagatan) Utmed största delen av sträckan kommer kraftledningen att samförläggas med överföringsledningarna för avlopp, vatten och fjärrvärme. I Figur 2 visas normalsektion för överföringsledningarna samt kraftledningen. Ledningarna kommer sannolikt inte att läggas ner vid samma tidpunkt då de har olika krav på täckning. Kraftledningen kräver minst täckningsdjup och kommer därmed att förläggas sist. Kraftledningen kommer troligen att förläggas väster om överföringsledningarna. Totalt kommer den bredd som samtliga ledningar upptar då de är nedlagda uppgå till cirka 12 meter. På sträckor där både serviceväg och byggväg behöver anläggas uppgår den totala bredden till ca 18,5 m, se Figur 2. Utmed större delar av sträckan kommer djupet för schaktet att vara ca 2 m, djup på upptill ca 4 meter utmed sträckan kan förekomma.

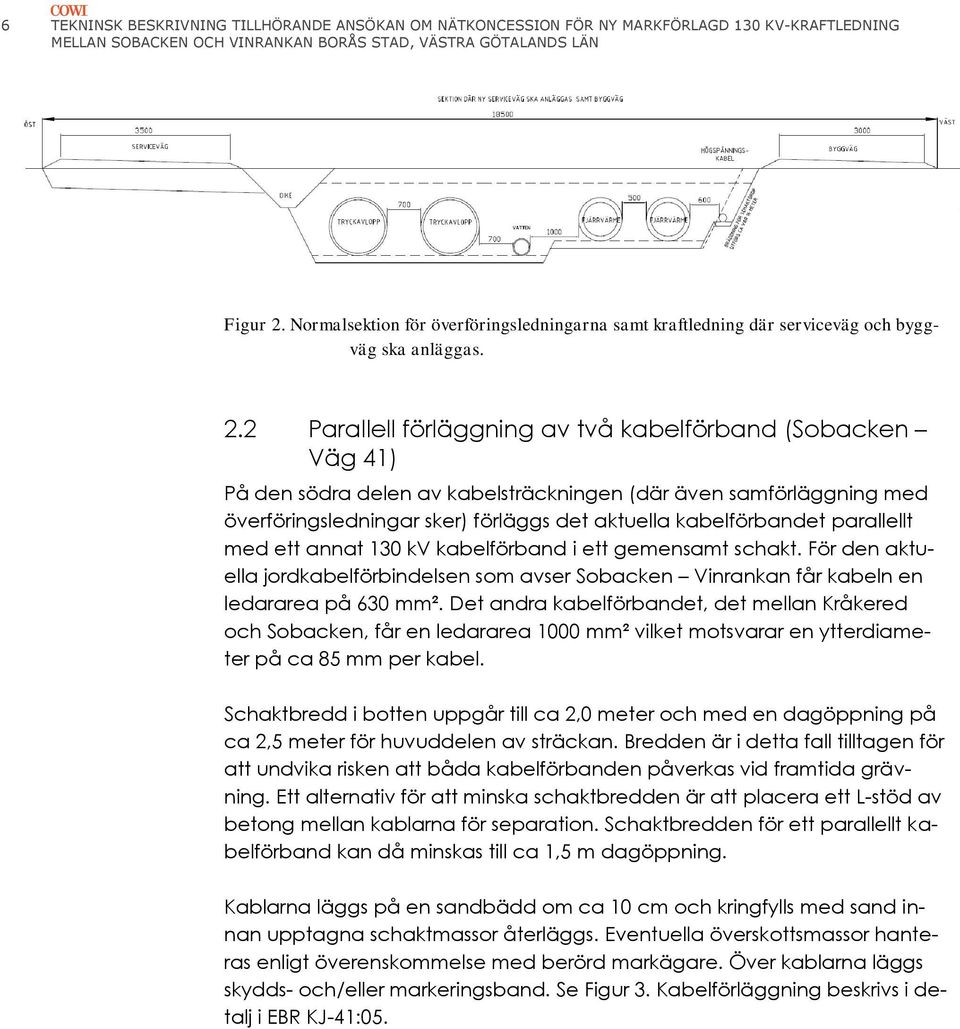

6 6 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING Figur 2. Normalsektion för överföringsledningarna samt kraftledning där serviceväg och byggväg ska anläggas. 2.2 Parallell förläggning av två kabelförband (Sobacken Väg 41) På den södra delen av kabelsträckningen (där även samförläggning med överföringsledningar sker) förläggs det aktuella kabelförbandet parallellt med ett annat 130 kv kabelförband i ett gemensamt schakt. För den aktuella jordkabelförbindelsen som avser Sobacken Vinrankan får kabeln en ledararea på 630 mm². Det andra kabelförbandet, det mellan Kråkered och Sobacken, får en ledararea 1000 mm² vilket motsvarar en ytterdiameter på ca 85 mm per kabel. Schaktbredd i botten uppgår till ca 2,0 meter och med en dagöppning på ca 2,5 meter för huvuddelen av sträckan. Bredden är i detta fall tilltagen för att undvika risken att båda kabelförbanden påverkas vid framtida grävning. Ett alternativ för att minska schaktbredden är att placera ett L-stöd av betong mellan kablarna för separation. Schaktbredden för ett parallellt kabelförband kan då minskas till ca 1,5 m dagöppning. Kablarna läggs på en sandbädd om ca 10 cm och kringfylls med sand innan upptagna schaktmassor återläggs. Eventuella överskottsmassor hanteras enligt överenskommelse med berörd markägare. Över kablarna läggs skydds- och/eller markeringsband. Se Figur 3. Kabelförläggning beskrivs i detalj i EBR KJ-41:05.

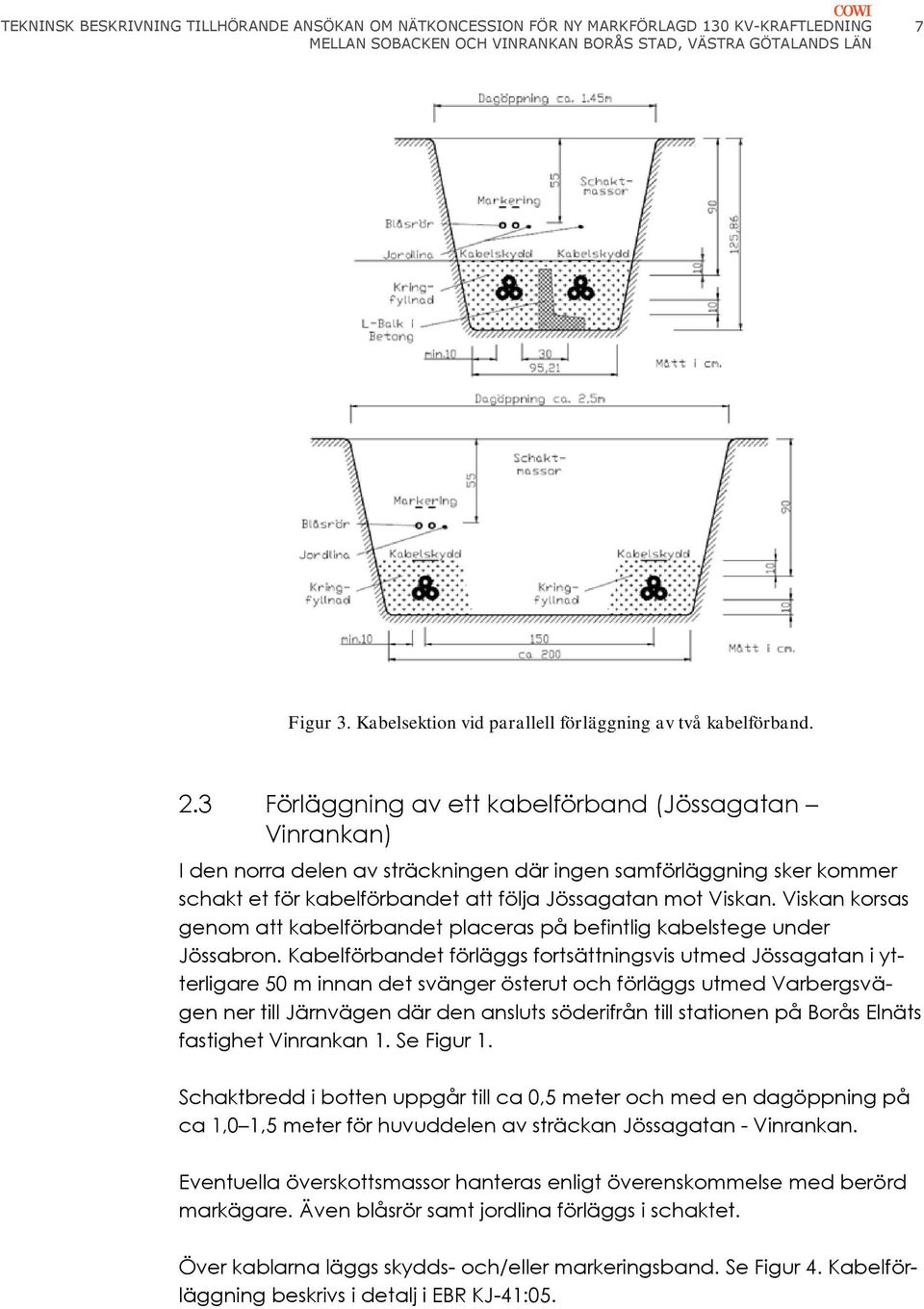

7 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING 7 Figur 3. Kabelsektion vid parallell förläggning av två kabelförband. 2.3 Förläggning av ett kabelförband (Jössagatan Vinrankan) I den norra delen av sträckningen där ingen samförläggning sker kommer schakt et för kabelförbandet att följa Jössagatan mot Viskan. Viskan korsas genom att kabelförbandet placeras på befintlig kabelstege under Jössabron. Kabelförbandet förläggs fortsättningsvis utmed Jössagatan i ytterligare 50 m innan det svänger österut och förläggs utmed Varbergsvägen ner till Järnvägen där den ansluts söderifrån till stationen på Borås Elnäts fastighet Vinrankan 1. Se Figur 1. Schaktbredd i botten uppgår till ca 0,5 meter och med en dagöppning på ca 1,0 1,5 meter för huvuddelen av sträckan Jössagatan - Vinrankan. Eventuella överskottsmassor hanteras enligt överenskommelse med berörd markägare. Även blåsrör samt jordlina förläggs i schaktet. Över kablarna läggs skydds- och/eller markeringsband. Se Figur 4. Kabelförläggning beskrivs i detalj i EBR KJ-41:05.

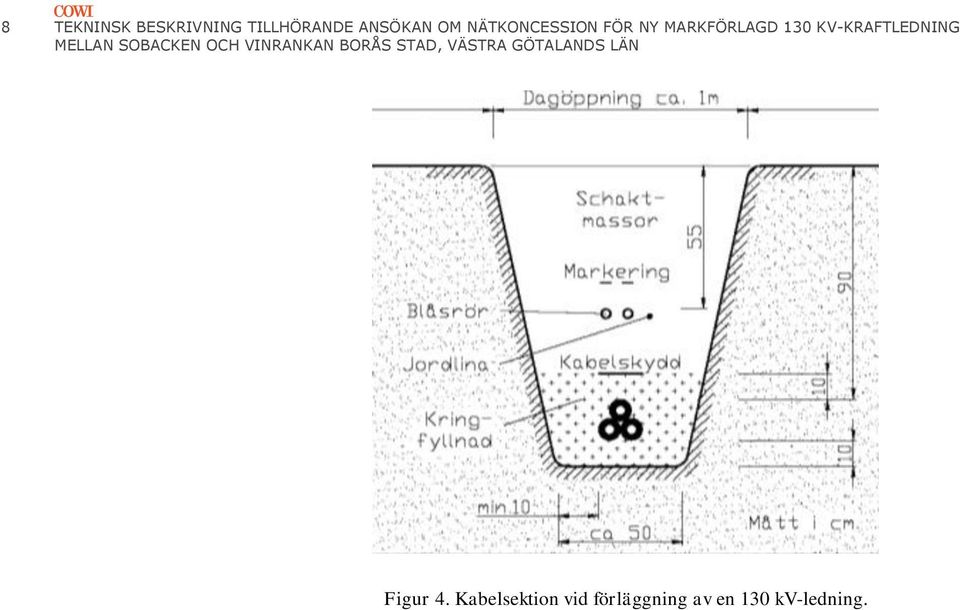

8 8 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING Figur 4. Kabelsektion vid förläggning av en 130 kv-ledning.

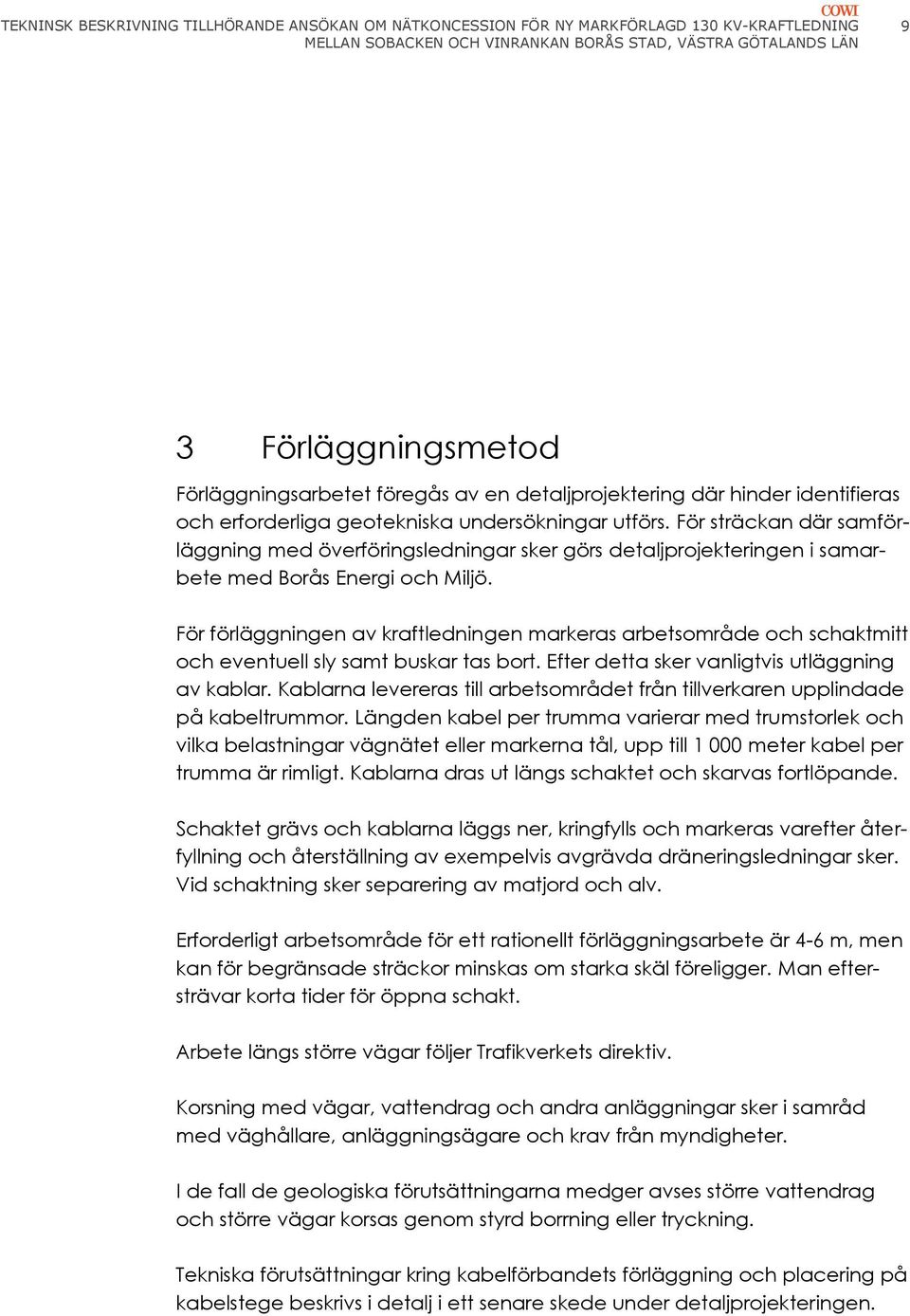

9 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING 9 3 Förläggningsmetod Förläggningsarbetet föregås av en detaljprojektering där hinder identifieras och erforderliga geotekniska undersökningar utförs. För sträckan där samförläggning med överföringsledningar sker görs detaljprojekteringen i samarbete med Borås Energi och Miljö. För förläggningen av kraftledningen markeras arbetsområde och schaktmitt och eventuell sly samt buskar tas bort. Efter detta sker vanligtvis utläggning av kablar. Kablarna levereras till arbetsområdet från tillverkaren upplindade på kabeltrummor. Längden kabel per trumma varierar med trumstorlek och vilka belastningar vägnätet eller markerna tål, upp till meter kabel per trumma är rimligt. Kablarna dras ut längs schaktet och skarvas fortlöpande. Schaktet grävs och kablarna läggs ner, kringfylls och markeras varefter återfyllning och återställning av exempelvis avgrävda dräneringsledningar sker. Vid schaktning sker separering av matjord och alv. Erforderligt arbetsområde för ett rationellt förläggningsarbete är 4-6 m, men kan för begränsade sträckor minskas om starka skäl föreligger. Man eftersträvar korta tider för öppna schakt. Arbete längs större vägar följer Trafikverkets direktiv. Korsning med vägar, vattendrag och andra anläggningar sker i samråd med väghållare, anläggningsägare och krav från myndigheter. I de fall de geologiska förutsättningarna medger avses större vattendrag och större vägar korsas genom styrd borrning eller tryckning. Tekniska förutsättningar kring kabelförbandets förläggning och placering på kabelstege beskrivs i detalj i ett senare skede under detaljprojekteringen.

10 10 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING 4 Restriktioner kring ledningen De restriktioner som krävs till följd av föreskrifter eller till skydd för anläggningen kommer att regleras i det ledningsbeslut som tas inom ramen för den ledningsförrättning som avses genomföras. Avstånd till byggnad från kablarna bör vara minst 5 meter.

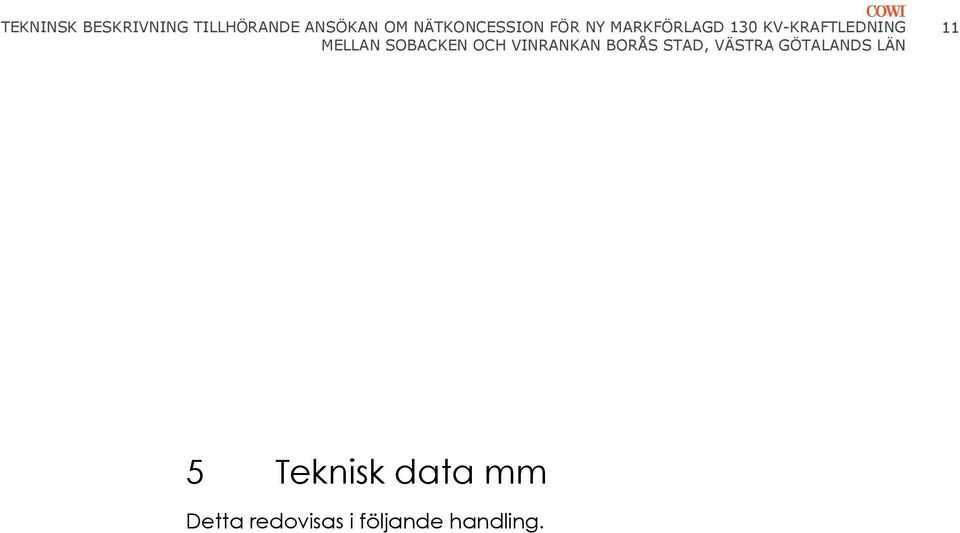

11 TEKNINSK BESKRIVNING TILLHÖRANDE ANSÖKAN OM NÄTKONCESSION FÖR NY MARKFÖRLAGD 130 KV-KRAFTLEDNING 11 5 Teknisk data mm Detta redovisas i följande handling.

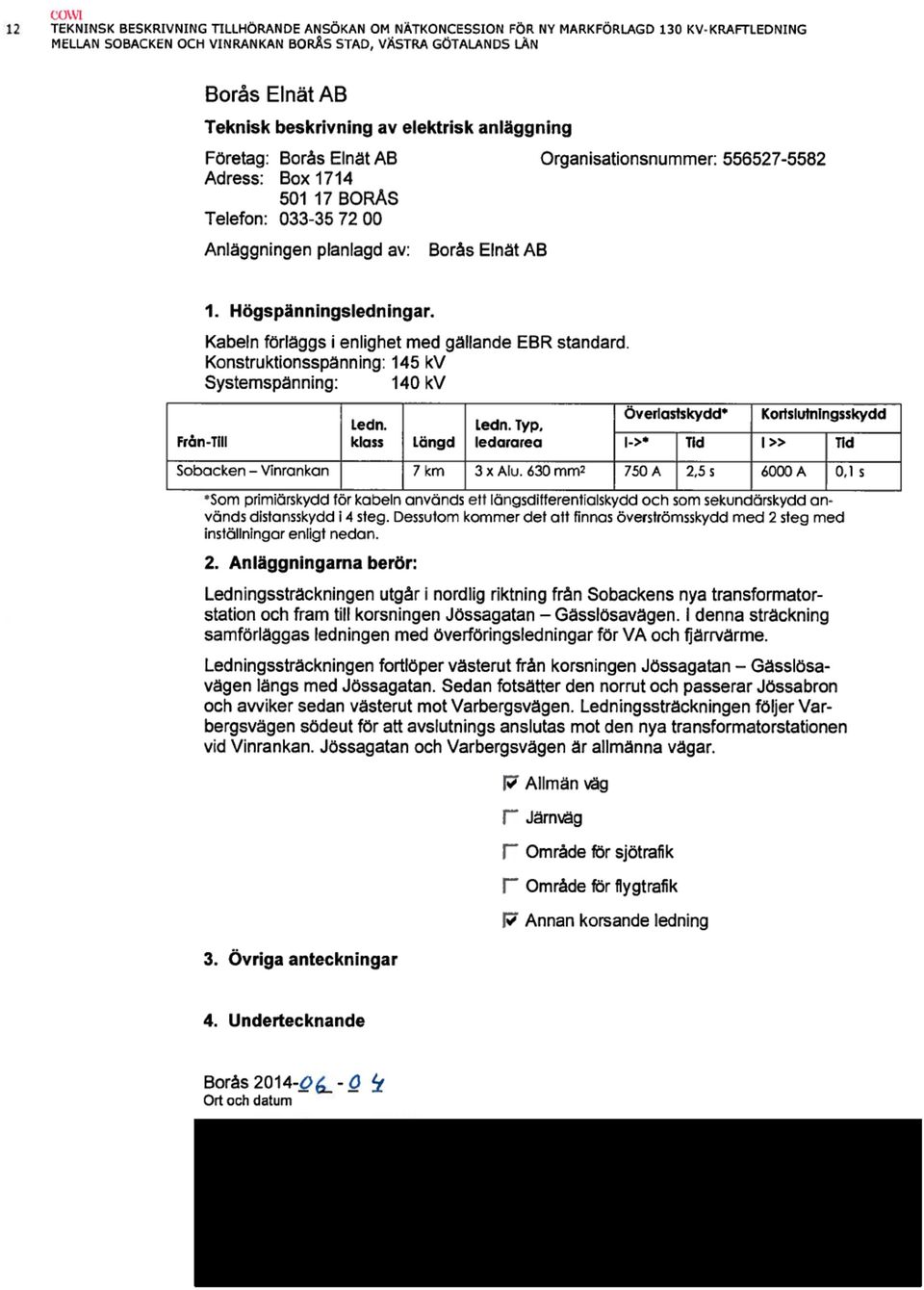

12
