Planerad 50 kv markkabel mellan Markaryd Norra och Markaryd Södra i Markaryds kommun

Transkript

1 E.ON Elnät Sverige AB Nobelvägen Malmö eon.se T Miljökonsekvensbeskrivning Planerad 50 kv markkabel mellan Markaryd Norra och Markaryd Södra i Markaryds kommun Bg: Pg: Org. Nr: Säte: Malmö

2 Projektorganisation E.ON Elnät Sverige AB Malmö eon.se ÅF Industry AB Box Malmö I projektet har deltagit: Uppdragsledare Teknik Samråd, MKB Kartor, GIS För kartor i underlaget innehas rättighet: Lantmäteriet MS2006/02876

3 Innehållsförteckning Sammanfattning 5 1 Inledning Bakgrund Lokalisering och omfattning E.ON Elnät Sverige AB 8 2 Tillstånd och samråd Nätkoncession för linje Genomförande av samråd Länsstyrelsens beslut om icke betydande miljöpåverkan Rättigheter och övriga tillstånd Rättigheter för att nyttja annans fastighet Övriga tillstånd, dispenser och anmälningar 9 3 De allmänna hänsynsreglerna 9 4 Utförande, drift och underhåll Utformning och anläggande Drift och underhåll 11 5 Alternativutredning Metod Lokaliseringsutredning, utredningsområde Studerade stråk Avfärdad teknisk lösning Förordad sträckning, samt motivering Nollalternativ 15 6 Beskrivning av berörda intressen samt konsekvensbedömning Landskapsbild Beskrivning Konsekvensbedömning 16 sid 3/24

4 6.2 Markanvändning, bebyggelse och planer Beskrivning Konsekvensbedömning Natur- och vattenmiljö Beskrivning Konsekvensbedömning Kulturmiljö Beskrivning Konsekvensbedömning Förorenad mark Beskrivning Konsekvensbedömning Friluftsliv Beskrivning Konsekvensbedömning Infrastruktur Beskrivning Konsekvensbedömning Kumulativa effekter Boendemiljö, hälsa och säkerhet Beskrivning Buller Elektriska och magnetiska fält Magnetfält från aktuell ledning Säkerhet Konsekvensbedömning 23 7 Samlad bedömning 23 Referenser 24 sid 4/24

5 Sammanfattning Denna miljökonsekvensbeskrivning (MKB) utgör bilaga till E.ON Elnät Sverige ABs ansökan om nätkoncession för linje för en ny 50 kv kraftledninge, i form av ett markkabelförband, mellan de befintliga transformatorstationerna Markaryd Norra och Markaryd Södra, inom Markaryds kommun i Kronobergs län. Syftet med ledningen är att stärka elnätet i Markarydsområdet, genom att ge förbättrade matningsmöjligheter och därmed ett mer driftsäkert nät. Samråd om projektet har genomförts i enlighet med 6 kap. 4 miljöbalken. Samråd har pågått mellan februari och mars Länsstyrelsen i Kronobergs län har den 26 maj 2016 beslutat att projektet inte kan antas medföra betydande miljöpåverkan. Information om intresseområden avseende bland annat natur- och kulturmiljö har samlats in. Ledningssträckningen berör mycket få intresseområden. En beskrivning av berörda intresseområden samt konsekvensbedömning avseende ledningens planerade sträckning redovisas i denna MKB. En utredning har även gjorts avseende alternativa markkabelstråk för ledningen. Sammantaget bedöms den planerade sträckningen medföra minst påverkan på boende-, natur-, vatten-, och kulturmiljö samt övriga intressen. Därtill bedöms planerad sträckning vara kostnadsmässigt och tekniskt fördelaktigt. sid 5/24

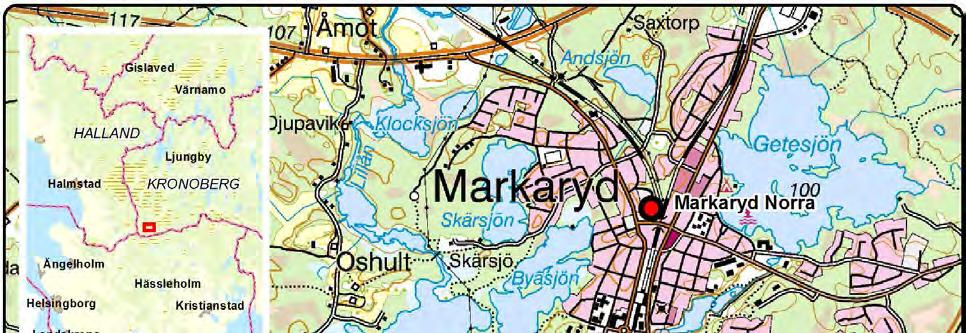

6 1 Inledning 1.1 Bakgrund E.ON Elnät Sverige AB (E.ON Elnät) avser förstärka elnätet i området kring Markaryd. För att göra detta planerar E.ON Elnät att bygga en ny 50 kv kraftledning mellan de befintliga transformatorstationerna Markaryd Norra och Markaryd Södra, se karta i figur 1. Syftet med ledningen är att knyta ihop regionnätet norr och söder om Markaryd vilket ger ett stärkt nät i området. Den nya ledningen medför högre driftsäkerhet på elnätet i Markarydsområdet och förenklar underhåll då anläggningsdelar lättare kan tas ur drift. Figur 1. Karta över Markaryd, transformatorstationerna som den nya ledningen planeras mellan är utmärkta med rött. 1.2 Lokalisering och omfattning E.ON Elnät avser att anlägga den nya 50 kv ledningen som markkabel. Ledningen planeras sammanbinder de båda befintliga transformatorstationerna Markaryd Norra och Markaryd Södra och den förordade sträckningen går i sin helhet i Markaryds kommun i Kronobergs län. Fågelvägen är det knappt 2 km mellan stationerna. En översiktskarta som visar den förordade sträckningen för ledningen visas i figur 2. sid 6/24

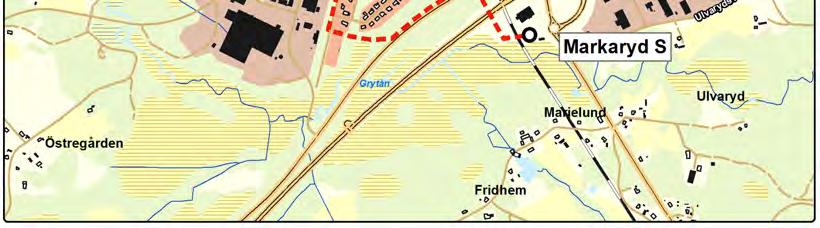

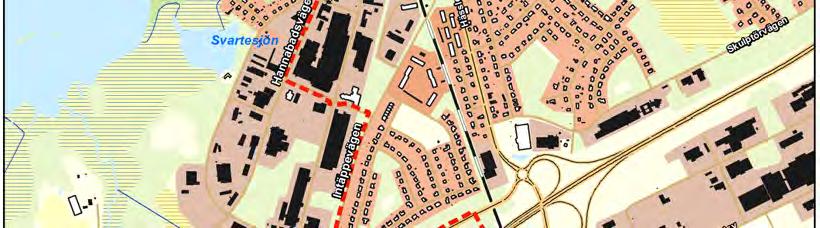

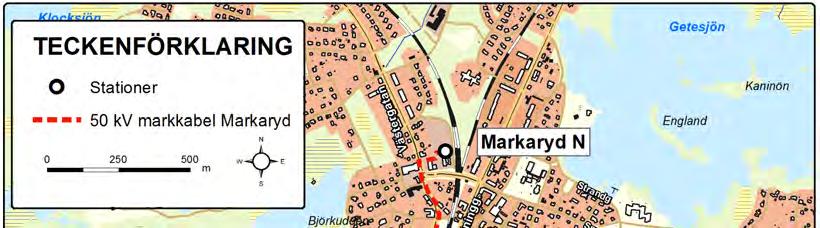

7 Figur 2. Karta som visar planerad sträckning för ledningen. Sträckningen är markerad med röd streckad linje, och de befintliga transformatorstationerna Markaryd Norra och Markaryd södra är markerade med svarta ringar. Sträckningen löper mestadels i anslutning till befintlig vägstruktur. Sträckningen utgår från transformatorstationen Markaryd Norra och viker av söderut på Järnvägsgatan. Vid Kronobergsgatan vänder sträckningen västerut för att sedan följa Hannabadsvägen söder ut till Verkstadsgatan där sträckningen fortsätter österut och följer därefter Intäppevägen söderut. Strax söder om koloniområdet går sträckningen i riktning österut och passerar i skogsområdet längs väg 502. Slutligen korsar sträckningen väg 502 och E4:an och till sist även järnvägen för att nå transformatorstationen Markaryd Södra. Den förordade sträckningen är ca 3,3 km lång. sid 7/24

8 1.3 E.ON Elnät Sverige AB E.ON Elnät är dotterbolag till E.ON i Norden och är en av Sveriges största elnätsägare. Cirka en miljon människor får trygg och säker elförsörjning via E.ON Elnäts elnät som är drygt km långt vilket motsvarar nästan tre varv runt jorden. E.ON Elnät ansvarar för planering, byggnation och drift av både region- och lokalnät. E.ON Elnät utvecklar och anpassar elnätet för förändringarna på energimarknaden genom nya, fler och mindre produktionsanslutningar, vilket kräver både ny teknik och nya affärsmodeller. Siktet är redan nu inställt på framtidens eldistribution. 2 Tillstånd och samråd 2.1 Nätkoncession för linje För att få bygga och använda en kraftledning krävs tillstånd, s.k. nätkoncession för linje. Bestämmelser om nätkoncession för linje återfinns i ellagen (1997:857). I en ansökan om nätkoncession för linje ska det enligt ellagen ingå en miljökonsekvensbeskrivning (MKB). Samrådsförfarandet och upprättandet av en MKB sker i enlighet med vad som föreskrivs i 6 kap. Miljöbalken (1998:808) MB. Syftet med samrådet är att förbättra beslutsunderlaget och ge berörda möjlighet till insyn och påverkan. 2.2 Genomförande av samråd Av ellagen följer att 6 kap. MB gäller bland annat med avseende på samrådsförfarandet. Därav gäller att samråd ska hållas med länsstyrelsen, tillsynsmyndigheten och de enskilda som kan antas bli särskilt berörda. Ifall verksamheten kan antas medföra en betydande miljöpåverkan ska dessutom samråd hållas med de övriga statliga myndigheter, de kommuner, den allmänhet och de organisationer som kan antas bli berörda. Samråd avseende projektet har genomförts i enlighet med 6 kap. 4 MB. Samrådet avsåg utredningsområde och stråk. Skriftligt samrådsmaterial skickades ut i början av februari 2016 till berörda myndigheter och organisationer samt till ägare av fastigheter som berördes av samtliga utredda stråk (se avsnitt 5.3). Allmänheten informerades om projektet via en annons i Smålandsposten och Smålänningen den 3 februari samt i Lokaltidningen Älmhult/Markaryd den 11 februari. Samrådet pågick till den 6 mars Samrådet genomfördes av ÅF på uppdrag av E.ON Elnät. Under samrådstiden har det varit möjligt att lämna synpunkter samt nå projektorganisationen för att få ytterligare information om projektet och tillståndsprocessen. Samrådsunderlaget var även tillgängligt på Inkomna synpunkter samt en beskrivning av samrådets genomförande redovisas i samrådsredogörelsen som bifogas som bilaga 1. sid 8/24

9 2.3 Länsstyrelsens beslut om icke betydande miljöpåverkan Länsstyrelsen i Kronobergs län beslutade den 26 maj 2016 att planerad åtgärd inte kan antas medföra betydande miljöpåverkan. Länsstyrelsens beslut bifogas i bilaga Rättigheter och övriga tillstånd Rättigheter för att nyttja annans fastighet För att få nyttja del av annans fastighet för ledningsändamål krävs en rättighet. E.ON Elnät vill i första hand få den rätten genom att ingå i ett frivilligt avtal med fastighetsägaren, ett servitutsavtal. Det är även möjligt att bilda ledningsrätt hos Lantmäteriet, vilket innebär att en lantmätare beslutar om ledningsrätt i en förrättning. I båda fallen ersätts fastighetsägaren för den skada som förorsakas fastigheten Övriga tillstånd, dispenser och anmälningar Vid byggnation av en ledning är det vanligt att det även blir aktuellt att ansöka om andra typer av tillstånd, exempelvis dispens från strandskydd, anmälan om vattenverksamhet eller tillstånd enligt Kulturmiljölagen. Utredning kring om dispens från strandskydd behövs kommer genomföras, och sökas om behov finns. För kulturmiljölämningar har länsstyrelsen meddelat att inga tillstånd behöver sökas inför kabelförläggningen. 3 De allmänna hänsynsreglerna MB:s andra kapitel, de allmänna hänsynsreglerna, gäller för all verksamhet som kan tänkas ha en icke försumbar påverkan på människor och miljö. Det har formulerats ett antal principer som grundas på de allmänna hänsynsreglerna. Nedan redovisas hur E.ON Elnät uppfyller de allmänna hänsynsreglerna i det aktuella projektet. Kunskapskravet (2 kap. 2 miljöbalken) E.ON Elnät har gedigen kompetens och lång erfarenhet inom projektering, byggnation och drift av högspänningsledningar. Bolaget eftersträvar en konstant hög kunskapsnivå inom hela sin organisation och för respektive projekt. E.ON Elnät har skaffat sig nödvändiga och tillräckliga kunskaper om projektets påverkan på miljön och människors hälsa. E.ON Elnät anser att bolaget har den kunskap som behövs för att bedriva den aktuella verksamheten och vidta de åtgärder som projektet omfattar, allt för att i rimligaste mån skydda människors hälsa samt miljön mot skada eller olägenhet. sid 9/24

10 Försiktighetsprincipen, principen om bästa möjliga teknik (2 kap. 3 miljöbalken) Försiktighetsprincipen och principen om bästa möjliga teknik beaktas genomgående i alla projektets faser; - inom planering och projektering, genomförande och i driftskedet. Utförda utredningar och är ett resultat av tillämpningen av försiktighetsprincipen och principen om bästa möjliga teknik. Produktvalsprincipen (2 kap. 4 miljöbalken) E.ON Elnät är certifierat enligt ISO Miljöledningssystemet innebär bl.a. en kontroll och riskbedömning av produkter och material som hanteras i verksamheten samt anger hur produktval ska göras. Hushållnings- och kretsloppsprincipen (2 kap. 5 miljöbalken) Vid eventuella framtida reparationer av markkabelförbandet kommer de uttjänta eller trasiga delarna tas upp för skrotning och materialåtervinning, vilket är i linje med kretsloppsprincipen. Val av plats (2 kap. 6 miljöbalken) E.ON Elnät anser att den föreslagna lokaliseringen av ledningen är lämplig med hänsyn till att ändamålet ska kunna uppnås med minsta intrång och olägenhet för människors hälsa och miljön, jämfört med alternativa platser. Den sökta lokaliseringen strider inte mot någon detaljplan eller områdesbestämmelse. För en utförlig redogörelse av lokaliseringsutredningen hänvisar E.ON Elnät till avsnitt 5 i MKB:n. Mot bakgrund härav anser E.ON Elnät att lokaliseringen av ledningen får anses utgöra den för verksamheten bäst lämpade platsen. Miljökvalitetsnormer (2 kap. 7 miljöbalken) Den aktuella verksamheten bedöms inte bidra till att någon miljökvalitetsnorm inte följs eller riskerar att inte följas framöver. Rimlighetsavvägning (2 kap. 7 miljöbalken) Föreskrivna skyddsåtgärder och försiktighetsmått för att minska påverkan på människors hälsa och miljön får inte vara orimliga att uppfylla. I en rimlighetsavvägning ska hänsyn tas till nyttan av skyddsåtgärder och andra försiktighetsmått jämfört med kostnaden respektive nyttan för åtgärden. E.ON Elnät anser att föreslagna skyddsåtgärder och försiktighetsmått för projektet är rimliga med hänsyn till såväl miljöskyddet som till kostnaden och nyttan för åtgärderna. sid 10/24

11 4 Utförande, drift och underhåll 4.1 Utformning och anläggande Ledningen planeras som ett nytt 50 kv markkabelförband mellan transformatorstationerna Markaryd Norra och Markaryd Södra. Ett markkabelförband består av tre enledarkablar vilka placeras i triangelkonfiguration i ett schakt som är ca 1,5 m brett i markytan och ca 1,2 m djupt, se skiss av ett kabelschakt i figur 3. Eventuellt kommer även ett rör för fiberkommunikation att samförläggas i schaktet. Figur 3. Schematisk skiss av ett tvärsnitt av ett kabelschakt. Kablarna förläggs på en bädd av sand som tillförs schaktet. Närmast ovanför kablarna läggs sand som skydd. Därefter återfylls schaktet med de uppschaktade massorna. Överskottsmassor transporteras bort. Området intill schaktet kommer att nyttjas vid förläggningsarbetet för transporter, upplag av massor, kabeltrummor, arbetsmaskiner m.m. Arbetsområdets bredd uppgår till ca 10 meter. Efter genomförda arbeten kommer mark som påverkats att återställas så långt det är möjligt. På passager där det inte är lämpligt eller framkomligt med kabelschakt, exempelvis vid korsning med järnväg eller E4:an, kommer markkabelförläggning ske genom styrd borrning vilket är en metod för schaktfri förläggning. Befintliga vägar kommer i stor utsträckning att nyttjas vid anläggningsskedet. De maskiner som används kommer att orsaka buller och vissa vibrationer. Trafikstörningar kan uppkomma i samband med anläggningsarbetet. 4.2 Drift och underhåll Längs kabelsträckningen behövs i driftskedet en ca 7 meter bred ledningsgata där E.ON Elnät har möjlighet att röja eventuell större vegetation, bland annat för åtkomst av anläggningen och för att förhindra att grova rötter växer in i kabelschaktet. E.ON Elnät är som ledningsägare skyldig att hålla anläggningen i sådant skick som säkerhetsbestämmelserna anger. Förutsatt att servitut eller ledningsrätt tecknas med sid 11/24

12 berörda fastighetsägare, har nätägaren rätt att röra sig inom ledningsområdet samt att använda vägar och stigar som leder till ledningsområdet, för underhåll och service av kraftledningen. Vid normal drift krävs inget regelbundet underhåll av markkabelförbandet. Vid akuta felsituationer måste grävarbete ske och kabelförbandet friläggas. När felet har åtgärdats återställs markytan igen. sid 12/24

13 5 Alternativutredning I syfte att identifiera det bästa lokaliserings- och utformningsalternativet för den aktuella ledningen har en alternativutredning genomförts. Alternativutredningen redovisas översiktligt nedan. 5.1 Metod I lokaliseringsutredningar utgår E.ON Elnät utifrån ett brett perspektiv där ett större område utreds. Inom detta utredningsområde identifieras lämpliga stråk för ledningen, vilka E.ON Elnät samråder kring. Stråken avgränsas utifrån sin lämplighet för ledningsanläggning, de intressen som finns i området, landskapets geografi och topografi, bebyggelse, möjlighet att följa befintlig infrastruktur osv. Efter samrådet tas sträckningar fram ur stråken, främst utifrån inkomna samrådssynpunkter samt miljömässiga och anläggningstekniska faktorer. 5.2 Lokaliseringsutredning, utredningsområde Inledningsvis avgränsades ett utredningsområde inom vilket det ansågs möjligt att utreda alternativa stråk för ledningen, se figur 4. Området utgick från projektets två fasta punkter, nämligen de befintliga transformatorstationerna i Markaryd Norra och Markaryd Södra. Stationerna begränsade utredningsområdet i norr och söder. I öster breddades området för att täcka in möjligheten att låta ledningen följa Skulptörsvägen runt villabebyggelsen som finns där. I väst begränsades utredningsområdet av Byasjön och den sankmark som finns i anslutning till sjön. Att anlägga en ledning utanför utredningsområdet bedömdes ge en orimligt lång ledningsträckning. 5.3 Studerade stråk Sexton möjliga delstråk identifierades för den planerade ledningen. Stråken utformades för att ge olika kombinationsmöjligheter. Stråken var förhållandevis smala och kan närmast liknas vid ledningssträckningar. sid 13/24

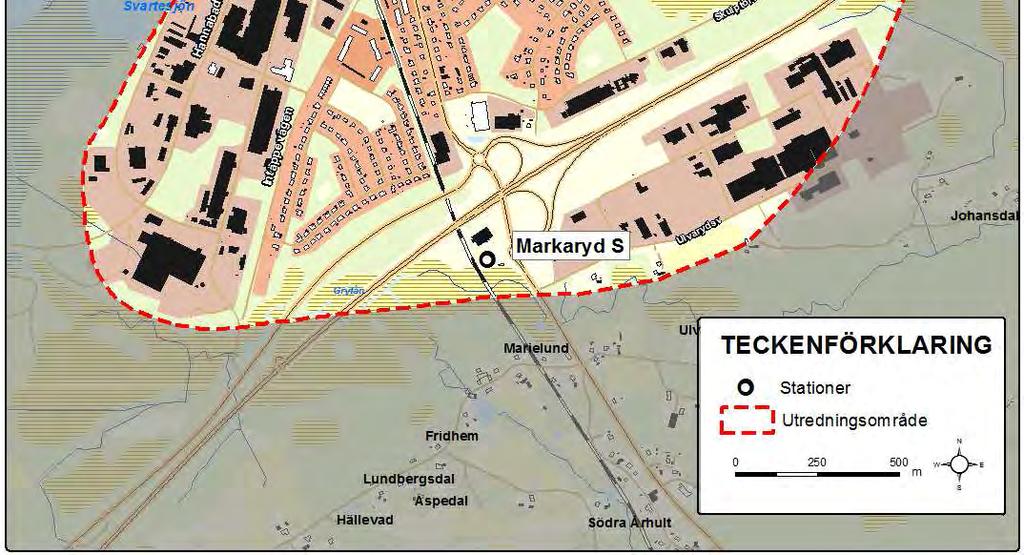

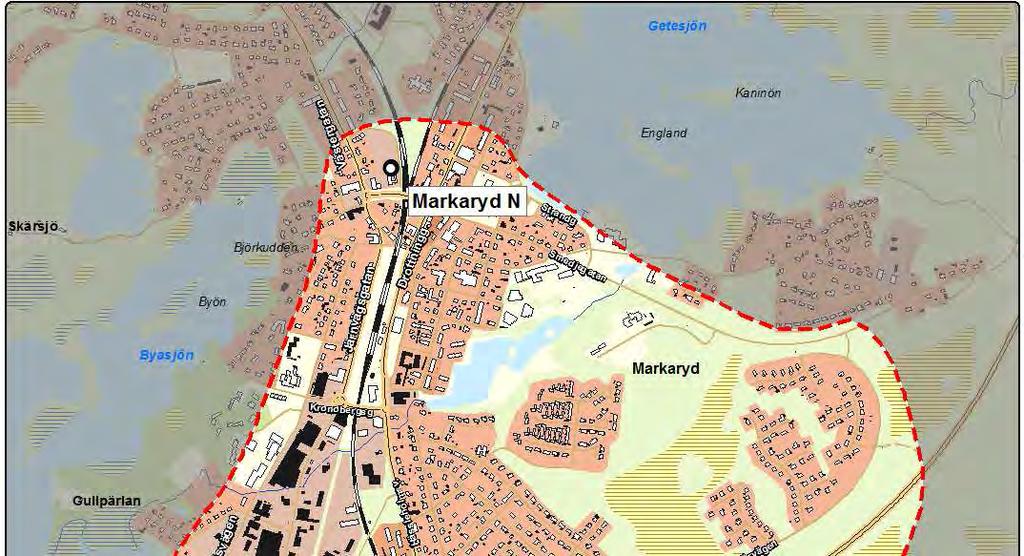

14 Figur 4. Karta som visar det utredningsområde som togs fram i alternativutredningen. 5.4 Avfärdad teknisk lösning För en ledning inom regionnätet finns två möjliga utföranden, antingen som trädsäker luftledning eller som markförlagd kabel. Valet av teknik styrs av flera faktorer. Vanligtvis används markkabel inom tätbefolkade områden och vid korta sträckor. Nackdelen med markkabel är att det är svårt och tidskrävande att lokalisera och reparera eventuella fel som uppstår. Därför är det viktigt att ha möjlighet till reservmatning i systemet, vilket den planerade ledningen kommer att bidra till. Vidare är det betydligt mer kostsamt att anlägga markkabel jämfört med luftledning. Trots detta gör E.ON Elnät bedömningen att sid 14/24

15 luftledning inte är ett rimligt alternativ med tanke på förutsättningarna i detta fall, dvs. de befintliga transformatorstationernas geografiska lägen som medför att ledningen måste passera genom Markaryds tätort. Sammantaget bedöms endast markkabel vara ett realistiskt teknikalternativ för den planerade ledningen. 5.5 Förordad sträckning, samt motivering Utifrån information och synpunkter som inkommit under samrådet med myndigheter och fastighetsägare, samt utifrån kända intressen, befintliga bostäder, infrastruktur samt tekniska och ekonomiska aspekter har E.ON Elnät valt ett förordat stråk för ledningen. Inom det förordade stråket har en sträckning tagits fram, se figur 2. Sträckningens exakta lokalisering inom stråket kommer att fastställas i samband med detaljprojekteringen. Sammanfattningsvis är det faktorer som förorenade områden, tät bostadsbebyggelse i centrum öster om järnvägen, Sydvästlänkens sträckning söder om E4:an samt ledningslängden och framkomlighet som påverkat beslutet om val av förordad sträckning. Med bakgrund av ovanstående så förordar E.ON Elnät, i föreliggande koncessionsansökan, en markkabel i en sträckning enligt vad som framgår av figur 2, eftersom den bedöms medföra minst påverkan på människa och miljö av de studerade alternativen samt vara det kostnadsmässigt och tekniskt mest fördelaktiga alternativet. 5.6 Nollalternativ Nollalternativet innebär att den planerade 50 kv ledningen inte byggs. Det medför att elnätet i Markarydsområdet ej kan förstärkas i enlighet med vad som tidigare beskrivits i denna MKB. Ett icke förstärkt elnät innebär högre sårbarhet mot framtida planerade och oplanerade avbrott på idag befintliga ledningar. Nollalternativet innebär en oförändrad situation lokalt när det gäller de berörda intressen som beskrivs i denna MKB. sid 15/24

16 6 Beskrivning av berörda intressen samt konsekvensbedömning Kartstudier har genomförts för att identifiera de intressen som finns längs förordad ledningssträckning. Intresseområden har inhämtats digitalt från Länsstyrelsen, Skogsstyrelsen och Riksantikvarieämbetet. Information om bebyggelse har hämtats från fastighetskartan och information om detaljplaner har inhämtats från Markaryds kommun. Intresseområdenas utbredning framgår av kartorna i bilaga Landskapsbild Beskrivning Ledningen anläggs inom Markaryds tätort. Landskapet är mestadels flackt och tätorten är kantad av sjöar och våtmarksområden. Större delen av området där ledningen planeras är bebyggd vilket medför att landskapsbilden till stor del är präglad av olika typer av bebyggelse Konsekvensbedömning Eftersom den planerade ledningen avses anläggas som markkabel bedöms påverkan på landskapsbilden vara begränsad till de korta sträckor ledningen passerar i grönområden med högre vegetation, där kommer en 4-5 meter bred ledningsgata avverkas och underhållsröjas med ett kontinuerligt intervall (normalt vart 8e år). 6.2 Markanvändning, bebyggelse och planer Beskrivning Markanvändningen i området består av tätortsbebyggelse. Ledningen passerar bostadsområden, industriområden och grönområden. Bostadsbebyggelse finns främst vid den norra delen av ledningssträckningen. Närmaste bostadshus ligger drygt 4 meter från planerad ledningssträckning. Då ledningen planeras inom tätorten berör ledningssträckningen ett antal detaljplaner. Marken som berörs av sträckningen är i planerna i stor utsträckning utmärkt som gatumark, men även områden angivna som park- eller naturmark och mark som är tillgänglig för underjordiska ledningar berörs Konsekvensbedömning En viss påverkan kommer att uppstå vid anläggandet av markkabeln såsom störningar med grävningsarbeten och ett ökat antal transporter till och från arbetsområdet. Dessa störningar är dock tillfälliga. Vid planerade eller oplanerade underhållsarbeten kan också motsvarande störningar uppstå tillfälligt. sid 16/24

17 Ledningssträckningen berör ett antal detaljplaner, eftersom ledningen planeras inom tätorten. Ledningen bedöms ej stå i strid med någon detaljplan. 6.3 Natur- och vattenmiljö Beskrivning Mycket få naturmiljöintressen berörs av ledningssträckningen. Ledningen berör naturområden endast på korta avsnitt, då den främst är lokaliserad utmed vägar och exploaterade områden. Sträckningen passerar i utkanten av ett våtmarksområde söder om Markaryd, våtmarken benämns Grytån söder om Markaryd. Området är inventerat av länsstyrelsen i den rikstäckande våtmarksinventering (VMI) som gjorts på våtmarker över 50 hektar. Området bedömdes ha vissa naturvärden (klass 3). Två vattendrag berörs av markkabelsträckningen. Ett vattendrag rinner genom tätorten mellan sjöarna Svartesjön och Getesjön, sträckningen korsar vattendraget i Hannabadsvägen. Även vägen korsar vattendraget, vattendraget rinner under vägen i en kulvert. Korsning med vattendraget kan ske genom att markkabelförbandet placeras i rör som förläggs i massorna mellan kulverten och vägen. Vidare berörs Grytån som ligger inom ovan nämnda våtmarksområde. Ledningssträckningen korsar inte vattendraget, men passerar ca 50 meter ifrån, området omfattas av det generella strandskyddet. En sökning i Artdatabanken visar att det finns en fyndplats av hotade eller nära hotade arter intill markkabelsträckningen. Fyndplatsen heter Västra Industriområdet och ligger mellan Järnvägsgatan och Intäppevägen, knappt 100 meter ifrån kabelsträckningen. Sedan år 2000 har dryg 30 observationer av den nära hotade arten svart rödstjärt gjorts samt enstaka observationer av de nära hotade arterna sädgås, kungsörn, storspov, och gröngöling. Även en observation av den sårbara arten gulsparv har gjorts vid platsen. De flesta av observationerna är ovaliderade vilket medför att det kan finnas osäkerhet i deras exakta läge, förekomst m.m. Observationer i området av andra arter än fåglar har inte registrerats i artdatabanken Konsekvensbedömning Ledningen förläggs i grönområden enbart på korta avsnitt. Viss vegetation behöver tas ned i anläggningsskedet men lågt växande vegetation tillåts återetableras. Passage av våtmarksområdet sker i direkt anslutning till redan exploaterade områden. Vid framförande av motordrivna fordon i terräng längs ledningen för projektering, byggande, underhåll, skötsel och inspektion kommer E.ON Elnät använda de maskiner och sid 17/24

18 metoder som medför minsta möjliga ingrepp i lokalmiljön. Skador i marken kommer att återställas i godtagbart skick. Eventuell strandskyddsdispens kommer att sökas om så krävs. Inget gräv- eller anläggningsarbete kommer att ske i vattendragen, därmed bedöms markkabelförläggningen ej innebära anmälnings- eller tillståndspliktig vattenverksamhet. Vad gäller konsekvenser för de nära hotade och sårbar arter som finns i området, så bedöms dessa ej påverkas av markkabelförläggningen. Vid framtida underhåll och service av ledningen kommer E.ON Elnät att samråda med berörd länsstyrelse om planerade åtgärder kan antas medföra en risk att naturmiljön väsentligt ändras. 6.4 Kulturmiljö Beskrivning Få kulturmiljöintressen berörs av ledningssträckningen. Sträckningen passerar i utkanten av en kulturhistorisk lämning med den antikvariska bedömningsstatusen bevakningsobjekt. Statusen bevakningsobjekt används främst i de fall där lämningens status inte kunnat avgöras vid okulär besiktning, utan måste utredas vidare. Riksantikvarieämbetet anger dock att den antikvariska bedömningen kan vara inaktuell i detta fall, p.g.a. nya kulturmiljölagen från Lämningstypen beskrivs vara en bytomt/gårdstomt i kategorin bebyggelselämningar. Länsstyrelsen i Kronobergs län har i sitt samrådsyttrande meddelat att de gör bedömningen att ingen av lämningarna som berördes av stråkalternativen betraktas som fornlämningar och att arkeologisk utredning, enligt 11 2 kap kulturmiljölagen, ej är aktuellt för projektet. Ur fornlämningssynpunkt informerar länsstyrelsen att det inte behövs ytterligare samråd eller tillstånd Konsekvensbedömning Med bakgrund av länsstyrelsens bedömning planerar E.ON Elnät inte att genomföra samråd eller söka tillstånd för ingrepp i fornlämning enligt kulturmiljölagen (1988: 950) avseende bevakningsobjektet som passeras av ledningen. Om tidigare ej kända fornlämningar påträffas under byggnation så kommer arbetet avbrytas och omedelbar anmälan ske till länsstyrelsen. sid 18/24

19 6.5 Förorenad mark Beskrivning Ett antal kända områden med potentiellt förorenad mark finns på de fastigheter som är belägna i anslutning till den väg där kabelförläggningen planeras. Sträckningen har anpassats för att undvika kända områden med förorenad mark Konsekvensbedömning Sträckningen har anpassats för att passera utanför kända områden med potentiellt förorenade områden. Om förorenad mark påträffas vid schaktning kommer arbetet att avbrytas och kommunens miljöhandläggare kontaktas. 6.6 Friluftsliv Beskrivning Området består av bostadsbebyggelse samt industriområde och inga kända intressen för friluftslivet har identifierats Konsekvensbedömning Då den planerade ledningen avses förläggas som markkabel bedöms den ej medföra någon bestående påverkan på friluftslivet. Dock uppstår eventuellt en störning för tillgängligheten under tiden då arbete kring förläggningen av kabeln görs. Störningen kan vara i form av buller och möjligen medföra svårframkomliga partier. Denna störning är dock av tillfällig karaktär. 6.7 Infrastruktur Beskrivning Den planerade ledningen kommer att korsa under väg E4 som passerar söder om Markaryd. E4:an är utpekad som riksintresse för kommunikation och är även av särskilt betydelse internationellt för godstransporter. Förutom E4:an korsas ytterligare en statlig väg, med vägnummer 502. Ledningssträckningen följer i stor utsträckning kommunala vägar i tätorten. Markarydsbanan, en järnväg som sträcker sig mellan Eldsberget och Hässleholm, är en viktig förbindelse mellan Västkustbanan och Södra Stambanan, främst för godståg men är även viktig som omledningsbana för persontåg. Järnvägen är utpekad som riksintresse för kommunikation. Banan sträcker sig i nord-sydlig riktning igenom Markaryd och korsas av ledningssträckningen precis innan sträckningen når transformatorstationen Markaryd Södra. Andra underjordiska ledningar (elledningar, tele, opto, m.m.) finns i området där kabelförläggning planeras. sid 19/24

20 6.7.2 Konsekvensbedömning Projektet har ingen permanent påverkan på infrastrukturen då hänsyn tagits till denna vid val av sträckning samt vid val av metod för utförande. Både E4:an och järnvägen kommer att korsas genom styrd borrning. Eventuellt korsas väg 502 genom att vägen grävs av, detta kan göras för halva vägbanan i taget för att möjliggöra passage för trafik och därmed minska den trafikstörning som uppstår. Bedöms störningen av avgrävning bli för stor nyttjas istället tekniken styrd borrning för att korsa vägen. En viss tillfällig trafikstörning kommer att uppstå i anläggningsskedet av ledningen eftersom en stor del av sträckningen är planerad i anslutning till befintliga vägar. Hänsyn kommer att tas till befintliga ledningar under detaljprojekteringen av planerade ledningen. 6.8 Kumulativa effekter Inga kumulativa effekter kan förutses. 6.9 Boendemiljö, hälsa och säkerhet Beskrivning Buller Markkabelförläggningen kommer att medföra schaktarbete, transporter och styrd borrning, vilka avseende buller kan ge en viss störning. Arbetet sker främst under dagtid och under en begränsad tid på varje plats Elektriska och magnetiska fält Elektriska och magnetiska fält uppkommer när el produceras, transporteras och förbrukas. Kring en kraftledning för växelström finns både ett elektriskt och ett magnetiskt fält. Det är spänningsskillnaden mellan faslinorna och marken som ger upphov till det elektriska fältet medan strömmen i ledningen ger upphov till det magnetiska fältet. Elektriska och magnetiska fält finns överallt i vår miljö, både ute i samhället och i våra hem, och härstammar bl.a. från elapparater och kraftledningar. Elektriska fält mäts i kilovolt per meter (kv/m). Det elektriska fältet avtar med avståndet till ledningen. Vegetation och byggnader skärmar av fältet från luftledningar vilket innebär att endast låga elektriska fält uppstår inomhus även om huset står nära en kraftledning. Med anledning av detta bedöms inte de elektriska fälten från kraftledningar nämnvärt påverka de miljöer där människor stadigvarande vistas, såsom bostäder, skolor, arbetsplatser etc. och därmed inte heller människors hälsa. sid 20/24

21 Magnetiska fält mäts i mikrotesla (µt). Fälten alstras av strömmen i ledningen och varierar med storleken på strömmen. Även spänningsnivån och hur faslinorna är förlagda i förhållande till varandra påverkar magnetfältets styrka. Magnetfältet avtar normalt med kvadraten på avståndet från ledningen. Magnetfält avskärmas inte av byggnader och kan således påverka miljöer där människor vistas och därmed även människors hälsa. De myndigheter som ansvarar hälsofrågor kopplat till magnetfält är Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Folkhälsomyndigheten och Strålsäkerhetsmyndigheten. Myndigheterna mäter, utvärderar forskning samt tar fram råd, rekommendationer och föreskrifter avseende magnetfält. Trots omfattande internationell forskning saknas idag entydiga resultat som påvisar ett samband mellan exponering av magnetiska fält och negativa hälsoeffekter. Med bakgrund i detta har svenska myndigheter inte kunnat fastställa några gränsvärden eller skyddsavstånd för allmänhetens exponering för magnetfält. Ansvariga myndigheter rekommenderar dock en viss försiktighet vid samhällsplanering och exploatering genom att, såtillvida detta kan göras till rimliga kostnader: sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas undvik att placera nya bostäder, sjukhus, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer I myndigheternas gemensamma broschyr Magnetfält och hälsorisker, som kan läsas eller laddas ned på t.ex. finns mer information. E.ON Elnät för en öppen och saklig dialog om magnetiska fält och eventuella risker. E.ON Elnät följer kontinuerligt pågående forskning inom området och strävar efter en kunskapshöjning beträffande magnetiska fält. E.ON Elnät beaktar berörda myndigheters rekommendation och miljöbalkens regler om försiktighet och tar människors oro på allvar. E.ON Elnät mäter, beräknar och redovisar vid behov magnetfältsnivåer kring våra anläggningar Magnetfält från aktuell ledning Det magnetiska fältet från aktuell ledning har beräknat utifrån förväntad årsmedelströmlast för ledningen och ger således ett genomsnittligt värde på magnetfältet från ledningen över året. Magnetfältet har beräknats för en nivå om 1 m över markytan. För beräkningen har sid 21/24

22 förväntad årsmedellast om 90 A antagits för ledningen. Magnetfältet framgår av diagrammet i figur 5. Av diagrammet framgår att magnetfältet avtar snabbt med stigande avstånd från kabeln. På ca 4 meters avstånd från centrum av kabeln är magnetfältsvärdet ca 0,07 µt. Det närmaste bostadshuset ligger drygt 4 meter ifrån planerad ledningssträckning. Ledningen passerar inte förbi någon skola eller förskola, däremot passeras flera industribyggnader som kan antas utgöra miljöer där människor stadigvarande vistas. Dock passeras ingen sådan byggnad på närmare än drygt 4 meters avstånd. Figur 5. Beräknat magnetfält från planerad markförlagd 50 kv ledning mellan Markaryd Norra och Markaryd Södra. Y-axeln visar beräknat fält på olika avstånd (X-axeln) från centrum på ledningen. sid 22/24

23 6.9.2 Säkerhet Markkabeln kommer anläggas och drivas i enlighet med gällande starkströmsföreskrifter Konsekvensbedömning Buller kommer uppstå under en begränsad tid i samband med anläggandet av markkabeln. Anläggandet och drift kommer ske enligt gällande starkströmsföreskrifter. Några negativa effekter i form av magnetfältspåverkan gentemot närliggande bostäder, skolor eller andra miljöer där människor stadigvarande vistas kan inte förutses. Sammantaget bedöms konsekvenserna för boendemiljön vara små. 7 Samlad bedömning En metodisk utredningsprocess har lett fram till E.ON Elnäts val av förordad lokalisering och tekniskt utförande. E.ON Elnät gör utifrån denna bedömning att förordat alternativ ger upphov till mycket begränsad miljöpåverkan. Ledningen berör ett mindre antal bostadshus, endast få natur- och kulturmiljöintressen, och sträckningen medför den kortaste ledningslängden. Övriga alternativ bedöms medföra en större påverka i detta avseende. Förordat alternativ bedöms därtill vara kostnadsmässigt och tekniskt fördelaktigt. sid 23/24

24 Referenser Ellagen (1997:857) Miljöbalken (1998:808) Markaryds kommuns hemsida, Länsstyrelsernas GIS-tjänster, Karttjänster (webbgis), Skogsstyrelsen, Skogens pärlor, Naturvårdsverket, Skyddad natur karttjänst, Riksantikvarieämbetet, Fornsök, Trafikverket, Strålsäkerhetsmyndigheten, Bilagor Bilaga 1. Samrådsredogörelse Bilaga 2. Länsstyrelsens i Kronobergs läns beslut om icke betydande miljöpåverkan Bilaga 3a-b. Kartor över ledningssträckning och närliggande intressen sid 24/24
