1 LITEN MILJÖKONSEKVENSBESKRIVNING NY 40 kv- MARKKABEL MELLAN KÄLLBY-SKEBY, GÖTENE KOMMUN, VÄSTRA GÖTALANDS LÄN

2 SAMMANFATTNING Bakgrund och syfte Götene Elförening ekonomisk förening bygger, äger, underhåller och sköter servicen på elnätet i huvudsakligen Götene kommun. Det finns ett behov av att förstärka elmatningen till livsmedelsföretaget Gunnar Dafgård AB (Dafgård). Götene Elförening ansöker därför om nätkoncession för linje (tillstånd) för ny markkabel mellan Källby Skeby i Götene kommun, Västra Götalands län. Samråd Skriftligt samråd enligt 6 kap miljöbalken har för projektet genomförts med enskilt berörda och allmänhet under Q I yttrandena framkom att alternativ 1 som helhet förordades, med en viss justering på placering av den nya nätstationen i Källby. Länsstyrelsen beslutade att projektet ej medförde betydande miljöpåverkan. Förordat alternativ och teknik Det förordade Alternativ 1 B innebär att ledningen planeras som markförlagd jordkabel längs med redan befintlig infrastruktur i form av väg och cykelväg, från startpunkten till anslutningspunkten på fastighet Genom metoden styrd borrning kommer väg och järnväg kunna passeras. Förordad sträckning undviker helt bostäder, men löper inom strandskyddat, värdefullt vatten för naturvård, lövskogsinventerat område samt lövskogsområde som innehar naturvärde. Det finns flertalet fornlämningar längs med sträckningen. Konsekvenser Markanvändning och planer Marken består av öppen jordbruksmark med infrastruktur i form av väg och järnväg. Eftersom förordad sträckning följer befintlig infrastruktur bedöms konsekvenserna på markanvändning som små. Den planerade ledningen berör tre detaljplaner framtagna av Götene Kommun, varav en av dem ej är antagen ännu. Den förordade sträckningen strider ej mot detaljplanerna. Den nya nätstationen planeras att anläggas på område markerat som transformatorstation enligt detaljplan. Boendemiljö och bebyggelse Buller under byggskedet är tidsbegränsat och därmed övergående. Magnetfältet i bostäder och lokaler där människor vistas under längre perioder ligger under 0,05 mikrotesla och är därmed försumbart. Konsekvenserna för boendemiljö och bebyggelse bedöms därför vara obetydliga. Infrastruktur Eftersom planerad ledning förläggs med kabel kommer inte någon befintlig luftledning påverkas. Påverkan på infrastruktur är begränsad i tid. Därför bedöms konsekvenserna på infrastruktur vara obetydliga. Landskapsbild Vid anläggningen av kabeln kommer arbetsmaskiner tar upp plats längs med sträckningen. Detta är dock övergående. Vid driftskedet syns inte kabeln och påverkar således inte landskapsbilden. Förordad sträckning orsakar inga konsekvenser på landskapsbild. Naturmiljö

3 Konsekvenserna för naturmiljön bedöms som obetydliga. Det beror på att förordad sträckning löper längs med redan befintlig infrastruktur och att markintrånget förblir samlat. Potentiellt förorenade områden Ett potentiellt förorenat område finns ca 50 m från förordad sträckning. Då objektet inte berörs direkt, och krav ställs på entreprenörer att minimera riskerna för olyckor bedöms konsekvenserna som små. Kulturmiljö Förordad sträckning löper ca 5-40 m från 11 stycken fornlämningar, varav 5 lämningar ligger inom 5-8 m från förordad sträckning. Götene Elförening kommer samråda med Länsstyrelsen angående eventuella tillståndsansökningar enligt kulturmiljölagen för fornlämningar som riskerar att beröras av förordad sträckning. Götene Elförening ansöka om tillstånd enligt kulturmiljölagen. Konsekvenserna för kulturmiljön bedöms som små. Rekreation och friluftsliv Störningarna som kan förekomma i form av buller eller minskad framkomlighet på grund av maskiner och avverkning sker endast under en begränsad tidsperiod och arbetet förflyttas successivt längs med sträckan. Konsekvenserna för rekreation och friluftsliv bedöms som obetydliga. Samlad bedömning Den samlade bedömningen är att projektet i sin helhet innebär en obetydlig påverkan på människors hälsa och miljö. Små konsekvenser orsakas, framför allt i byggskedet, på markanvändning och kulturmiljö.

4

5 INNEHÅLL FÖRORD SAMMANFATTNING ADMINISTRATIVA UPPGIFTER 1 INLEDNING BAKGRUND OCH SYFTE AVGRÄNSNING METOD PLANERING OCH PRÖVNING PRÖVNINGSPROCESS OCH TILLSTÅND SAMRÅD OCH LITEN MKB FÖRUTSÄTTNINGAR ALTERNATIV AVFÄRDADE ALTERNATIV ALTERNATIV 1 B FÖRORDAD STRÄCKNING TEKNIK AKTUELLT KABELUTFÖRANDE ANLÄGGNINGSMETODER MARKBEHOV KABLARNAS UTFORMNING DRIFT OCH UNDERHÅLL HÄLSOEFFEKTER FRÅN MAGNETFÄLT MAGNETFÄLT FRÅN PLANERAD LEDNING KONSEKVENSER BEDÖMNINGSGRUNDER MARKANVÄNDNING OCH PLANER BOENDEMILJÖ OCH BEBYGGELSE INFRASTRUKTUR LANDSKAPSBILD NATURMILJÖ POTENTIELLT FÖRORENADE OMRÅDEN KULTURMILJÖ REKREATION OCH FRILUFTSLIV SAMLAD BEDÖMNING REFERENSER Bilagor M1. Samrådsredogörelse M2 a-d. Hänsynsområden

6

7 1.2 Avgränsning En MKB beskriver konsekvenser som kan förutses uppkomma vid bygg- och driftskedet av ledningen. Denna MKB beskriver konsekvenserna för det sträckningsalternativ som förordats. Utredda alternativ redovisas i avsnitt 4.3 med motivering till varför alternativ inte valts att valts att gå vidare med. Konsekvenserna har bedömts för planförhållanden och infrastruktur, för intresseområdena markanvändning och planer, boendemiljö och bebyggelse, landskapsbild, naturmiljö, potentiellt förorenade områden, kulturmiljö samt rekreation och friluftsliv. Nuläget beskrivs för de olika intresseområdena och vilka skyddsåtgärder som planeras. En bedömning av konsekvenser görs, efter att de skadeförebyggande åtgärderna genomförts, för byggskede och driftskede. 1.3 Metod Ett utredningsområde (se figur 2) togs fram genom att studera Lantmäteriets fastighetskarta samt hänsynsområden utpekade i Länsstyrelsens databas [1], Skogsstyrelsens digitala material [2] och Riksantikvarieämbetets digitala register [3]. Med de givna förutsättningarna arbetades sträckningsalternativ fram i utredningsområdet. Fältbesök har genomförts där man tittat på de tekniska aspekterna för genomförande. Ett skriftligt utredningssamråd som uppfyllde kraven för avgränsningssamråd genomfördes där inkomna synpunkter har påverkat val av sträckningsalternativ. Med de förutsättningarna genomförs en bedömning av de miljöeffekter/konsekvenser som verksamheten bedöms ge upphov till. 2

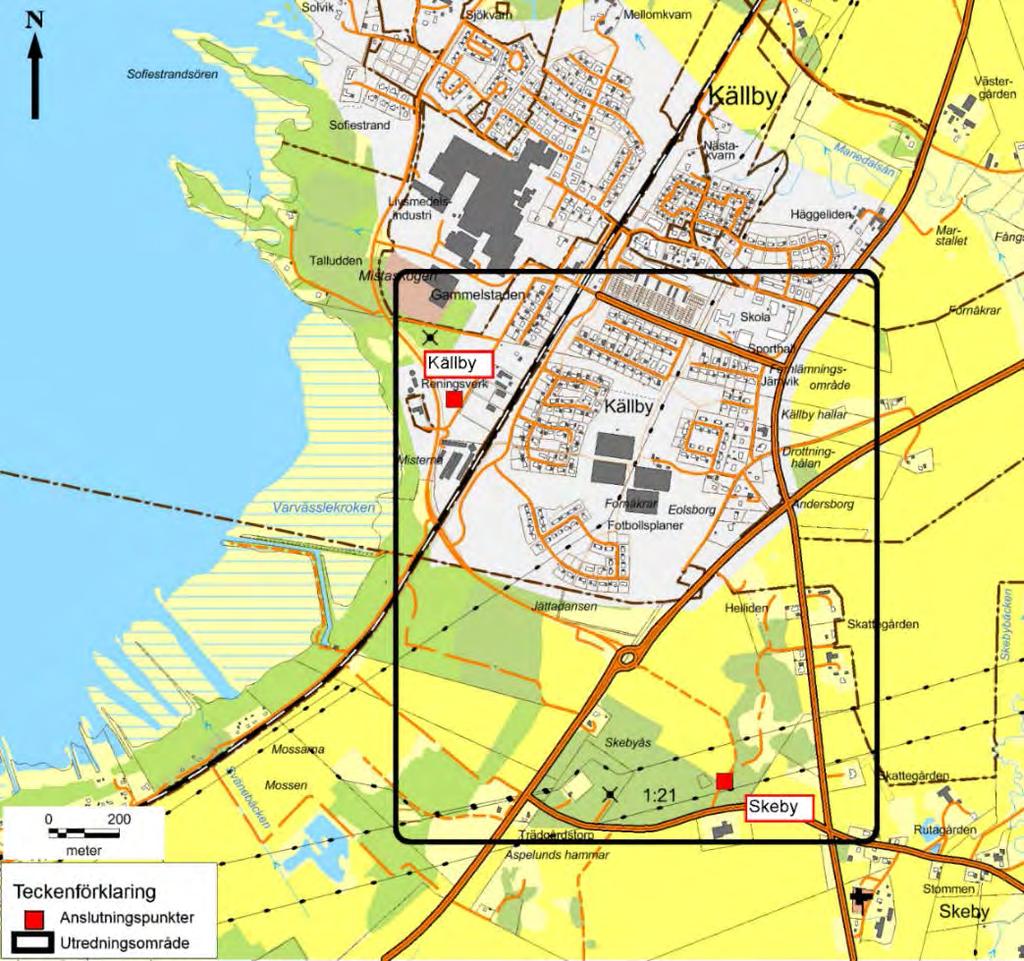

8 Figur 2. Karta över utredningsområdet. 3

9 2 PLANERING OCH PRÖVNING 2.1 Prövningsprocess och tillstånd För att bygga och använda elektriska starkströmsanläggningar i Sverige krävs enligt ellagen (1997:857) tillstånd, så kallad nätkoncession för linje, vilken söks hos Energimarknadsinspektionen (Ei). Innan ansökan skickas in till Ei genomförs samråd för att kunna upprätta den MKB som ingår i ansökan. När en ansökan inkommit till Ei remitteras handlingarna till berörda instanser och intressenter. Sökanden har möjlighet att bemöta de yttranden som inkommit under remisstiden innan Ei fattar beslut i ärendet. Enligt ellagen (2 kap. 13 ) gäller som huvudregel en nätkoncession tills vidare, omprövning får enligt 2 kap 15 b ske efter 40 år. Ett beslut gällande nätkoncession för linje kan överklagas till mark- och miljödomstolen. Förutom koncession behöver ledningsägaren tillstånd av berörda fastighetsägare för att anlägga och bibehålla ledningen på markägarens fastighet. Ett frivilligt markupplåtelseavtal tecknas vanligtvis mellan ledningsägaren och berörd fastighetsägare. 2.2 Samråd och Liten MKB Alla som avser att bedriva en verksamhet eller vidta en åtgärd som kräver tillstånd eller beslut om tillåtlighet enligt miljöbalken ska i ett tidigt skede samråda med länsstyrelsen, tillsynsmyndigheten och enskilda som kan antas bli särskilt berörda. Samrådets syfte är att informera om projektet och inhämta synpunkter. Innan en MKB kan upprättas ska samråd genomföras i enlighet med miljöbalkens bestämmelser (6 kap ). Ett samrådsunderlag tas fram som beskriver verksamhetens lokalisering, omfattning, utformning och förutsedda miljöpåverkan. Ett undersökningssamråd hålls med länsstyrelsen, tillsynsmyndigheten och enskilda som antas bli särskilt berörda. Syftet med samrådet är att undersöka huruvida betydande miljöpåverkan kan antas eller inte. Inkomna synpunkter i samrådet har utgjort ett underlag för det fortsatta arbetet med upprättandet av den lilla MKB:n. En liten MKB görs i de fall projekt ej innefattar en betydande miljöpåverkan. En liten MKB ska innehålla den information som behövs för en bedömning av miljöeffekter som verksamheten kan förväntas ge upphov till. Informationen i en liten MKB:n utgör det beslutsunderlag som ligger till grund för en samlad bedömning av verksamhetens miljöpåverkan Genomfört samråd Samrådsunderlaget i aktuellt projekt utformades så att det uppfyllde kraven för avgränsningssamråd enligt SFS 2017:955 24, vilket innebar att samrådet omfattade lokalisering, omfattning och utformning, miljöeffekter samt miljökonsekvensbeskrivningens innehåll och utformning. Samrådet hölls med länsstyrelse, tillsynsmyndighet, enskilda, statliga myndigheter, kommuner och allmänhet som antogs bli berörda. Kungörelse sattes in i Nya Lidköpings tidning den 14 mars, för att informera och bjuda in allmänheten till samråd. Efter att samrådstiden gått ut upprättades en samrådsredogörelse och skickades till Länsstyrelsen för beslut om projektet kunde antas medföra betydande miljöpåverkan eller inte. Se samrådsredogörelse i bilaga M1. 4

10 2.1.2 Länsstyrelsens beslut om BMP Länsstyrelsen beslutade den 11 juni 2018 att projektet inte kan antas medföra betydande miljöpåverkan. Se samrådsredogörelsen i bilaga M1 och beslut om icke BMP i bilaga M3. 5

11 3 FÖRUTSÄTTNINGAR Lagstiftning som berörs är ellagen, elförordningen, starkströmsförordningen och 6 kap miljöbalken. Annan lagstiftning som kan beröras är anmälan om vattenverksamhet 11 kap. miljöbalken, dispens från skyddat område enligt 7 kap. miljöbalken, eller bestämmelser i 2 kap kulturmiljölagen. Genom markupplåtelseavtal och ledningsrätt kan verksamhetsutövaren säkra rätten till marken där ledningen ska byggas. 6

12 4 ALTERNATIV Utifrån ett framtaget utredningsområde togs olika sträckningsalternativ fram, Alternativ 1A och 1B, samt Alternativ 2, vilka redovisades i samrådsunderlaget. Se karta över samtliga alternativ i figur 3 nedan. 4.1 Avfärdade alternativ Sträckningsalternativ 1 Ledningen har sin startpunkt i Källby, på fastighet Källby 7:8. Ledningen löper längs med Possavägen. Alternativ 1 A löper ca 60 m för att sedan fortsätta bredvid den cykelbana som går längs med Vänervägen ca 250 m. Därefter korsas järnvägen (Kinnekullebanan) och Alternativ 1 fortsätter längs med Vänervägen ca 500 m för att korsa Riksväg 44 och sedan löpa längs med en mindre väg ca 500 m där ledningen når anslutningspunkten Skeby på fastighet Skeby 10:2. Sträckningsalternativ 1 A är totalt 1700 m. Alternativet passerar genom en större andel strandskyddat område samt större område utpekat som värdefullt vatten för naturvård, än förordat alternativ. Alternativet är likställt med förordat alternativ gällande påverkan på kulturmiljö. I en dialog med båtgårdsföreningen inför samrådet framkom önskemål att inte gå längs med vägen, väster om bygganden Sträckningsalternativ 2 Ledningen startar i Källby och löper norrut längs med Possavägen ca 200 m, för att sedan vika av åt öster. Efter ca 130 m korsas järnvägen (Kinnekullebanan). Ledningen viker av åt söder efter ca 350 m och korsar sedan Eolborgsvägen, samt en befintlig ledning. Ledningen korsar även två stycken idrottsplaner på fastighet Ledningen passerar sedan Riksväg 44 och löper samma väg som Alternativ 1 in mot anslutningspunkt i Skeby. Sträckningsalternativ 2 är totalt ca 1900 m. Alternativet passerar flertalet bostäder och berör även idrottsplaner som används av idrottsföreningar. Flertalet markägare har motsatt sig alternativet i inkomna yttranden. 7

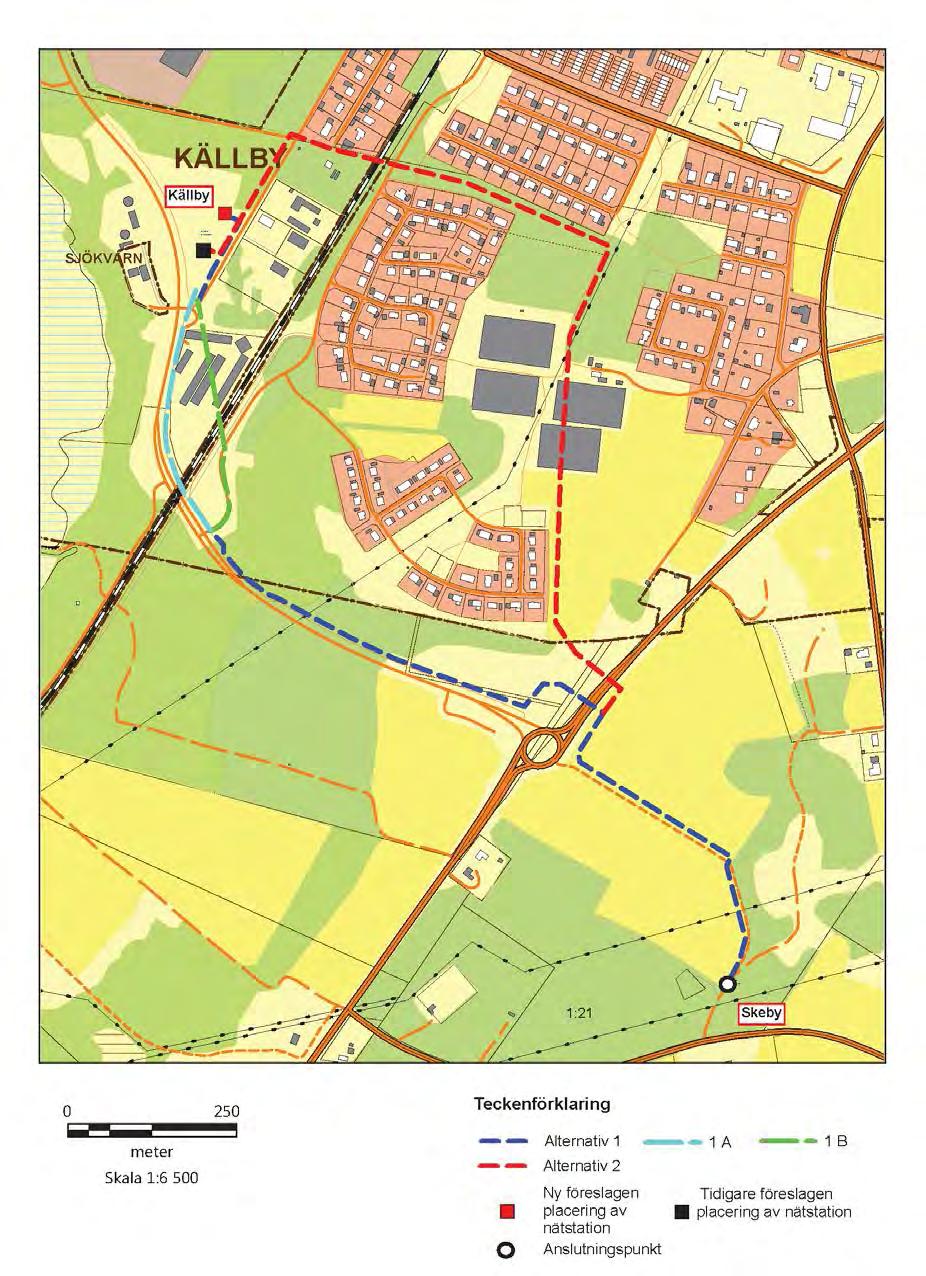

13 Figur 3. Karta som redovisar Alternativ 1, 1 A, 1 B och 2, samt den tidigare och nya föreslagna placeringen av nätstation i Källby. 8

14 4.1 Alternativ 1 B Förordad sträckning Götene Elförening valt att förorda alternativ 1 B, se figur 4. Förordad sträckning löper längs Possavägen ca 60 m. Ledningen viker av söder ut, korsar Possavägen samt fastighet. Ledningen passerar järnvägen och löper längs med östra sidan om Stationsvägen ca 150 m. Ledningen fortsätter sedan längs med Vänervägen, korsar riksväg 44 och löper längs med mindre väg för att så småningom nå anslutningspunkten i Skeby. Sträckningsalternativ 1 B är totalt ca 1730 m. 4.2 Motivering till valt huvudalternativ I samrådsprocessen har Sträckningsalternativ 1 som helhet förordats av kommun och flertalet markägare. Länsstyrelsen har förordat alternativ 1 B, men har dock förespråkat en alternativ placering av den nya nätstationen i Källby på grund av ett fornlämningsområde som riskerar att påverkas (Källby 79 a), se bilaga M3 c. Den nya nätstationen föreslås placeras på område angivet som transformatorstation i detaljplan Källbytorp 2:28 m.fl., Gunnar Dafgård AB [4]. Den förordade sträckningen blir således ca 55 meter. Detaljplanen har ännu inte vunnit laga kraft. I dialog med Götene kommun har den nya föreslagna placeringen av den nya nätstationen bekräftats som en god placering. Övriga inkomna yttranden har inte haft något att erinra. I samrådsskedet har ingen samrådsinstans avfärdat det förordade alternativet. Motiveringen till förordad sträckning (Alternativ 1B) är att det bedöms ge minst påverkan på människors hälsa samt på miljön. Alternativet följer befintliga vägar, vilket gör att ingreppet förblir samlat i redan befintlig infrastruktur. Alternativet löper inte närheten av några bostäder, till skillnad från alternativ 2, vilket minimerar olägenheter för människors boendemiljö, framför allt under byggnationsfasen. Alternativet löper genom en mindre andel strandskyddat område samt område utpekat som värdefullt vatten för naturvård, till skillnad från alternativ 1 A och 2. 9

15 Figur 4. Förordad sträckning samt föreslagen ny placering av ny nätstation, i enlighet med detaljplan, samt tidigare föreslagen placering av ny nätstation. 10

16 5 TEKNIK Ledningssträcka Ledningslittera Från ny nätstation på fastighet Källby 7:8 till anslutningspunkt på fastighet Skeby 10:2. Se koncessionskarta. 40 kv markkabel mellan Källby-Skeby Ledningstyp 2st förband med 3x1x630mm 2 Konstruktionsspänning Nominell spänning Ledningen berör Övrigt 52kV 45kV Enskilda och allmänna vägar, järnväg, korsande ledning. Passage av riksväg 44 samt järnvägen (Kinnekullebanan). 5.1 Aktuellt Kabelutförande Det utförande som är aktuellt är markförlagd kabel. Se teknisk beskrivning som är aktuell för planerad ledning i tabell Anläggningsmetoder Två metoder är planerade att användas vid förläggningen av markkabeln; schaktning samt styrd borrning. Vid förläggning av kabel i schakt grävs kablarna ned till ca 1 m djup. I botten på kabelgraven läggs ett lager med sand som skyddar kablarna mot nötning av exempelvis vassa stenar. Schaktet återfylls sedan med de uppschaktade massorna. På passager där det inte är lämpligt eller framkomligt med kabelschakt kommer schaktfri förläggning, såsom styrd borrning, nyttjas. Vid styrd borrning borras rör fram på önskat djup som sedan kablarna dras igenom. Metoden påverkar inte grundvatten eller bottensediment samt att ingen uppgrumling av vatten sker. Se bild över metoden styrd borrning i figur 5, samt var inom sträckningarna som respektive metod planeras att användas i figur 6. Markkabelutförandet innebär att ledningen består av två kabelförband med tre kablar i varje förband förlagda i triangelformation på ett djup av ca 1 m. Se principskiss över kabelgraven i figur 7. 11

17 Figur 5. Principskiss, styrd borrning. 12

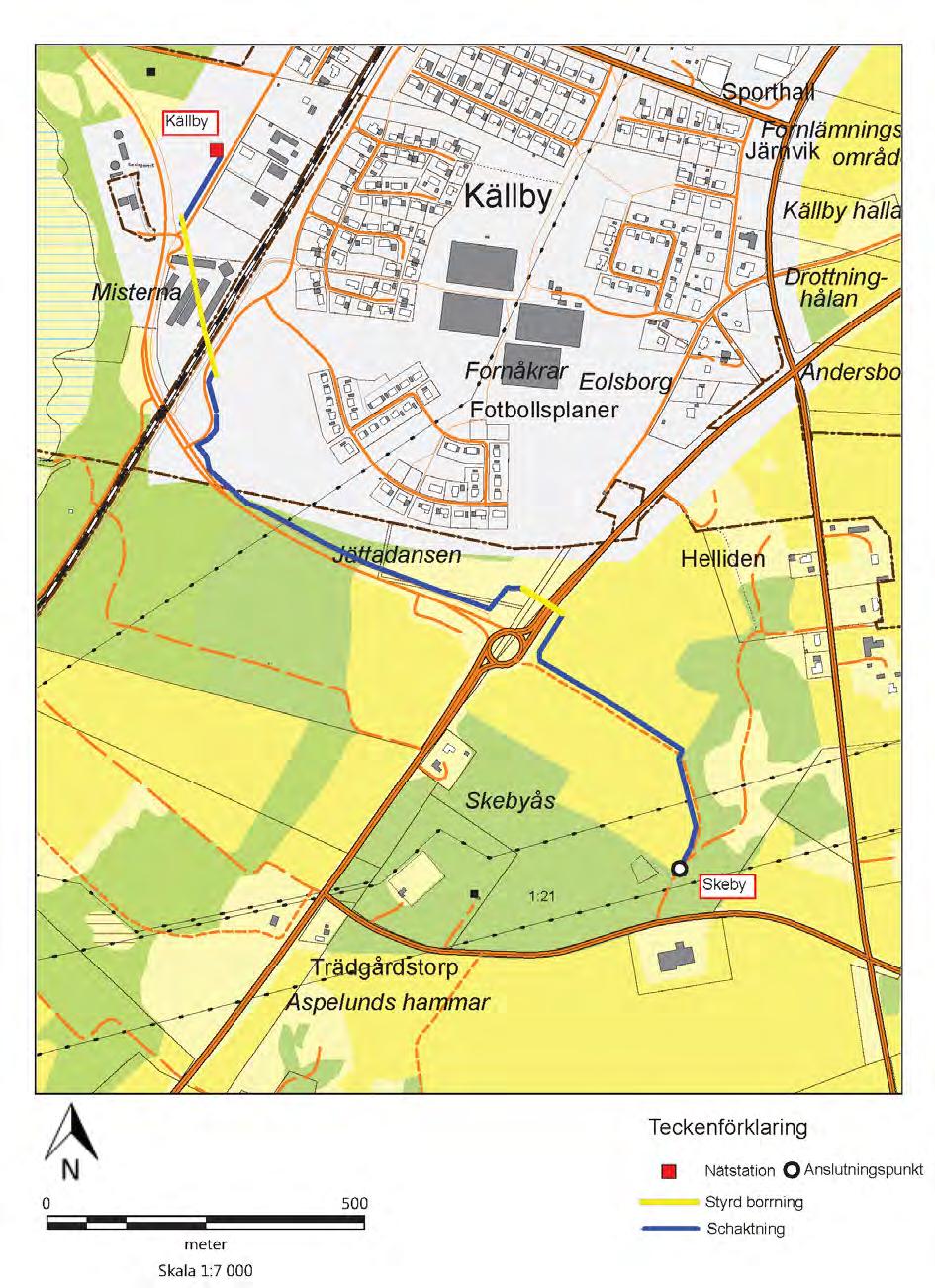

18 Figur 6. Karta som visar var metoden schaktning samt styrd borrning är planerad inom föreslagna sträckningar. 13

19 Figur 7. Kabelgravens utformning 5.3 Markbehov I anläggningsskedet krävs ett 4 till 10 m brett arbetsområde. Götene Elförening kommer att ansöka om ledningsrätt på en bredd av ca 4 m. Se ett exempel på hur ett arbetsområde kan se ut i figur 7. Området intill schaktet kommer att nyttjas vid förläggningsarbetet för transporter, upplag av massor, kabeltrummor, arbetsmaskiner m.m. Efter genomförda arbeten kommer mark som påverkats att återställas så långt det är möjligt. I driftskedet tillåts lägre vegetation att växa över kabeldiket. Figur 8. Exempelbild över arbetsområde. 14

20 5.5 Kablarnas utformning Respektive kabel har en ledare av aluminium. Runt ledaren finns den elektriska isolationen som består av polyeten (PEX) och utanför detta ligger ett lager skärmtrådar av koppar. Utanpå skärmtrådarna finns två vattentätande lager och ytterst finns manteln som består av polyeten (PE), se figur 9. Figur 9. 1-ledar kabel med diameter 63 mm. 5.6 Drift och underhåll Kabel kräver ett litet underhåll av ledningsgatan. Lägre vegetation tillåts att växa ovanför kabeln. Då kabeln är placerad under jord krävs ingen återkommande periodisk röjning. För en markförlagd kabel krävs inget ledningsunderhåll. Vid ett eventuellt avbrott på ledningen kan underhåll eller reparation behöva genomföras. I drift är en markkabel skyddad under mark och påverkas inte av exempelvis stormar och snö. 15

21 6 ELEKTROMAGNETISKA FÄLT Elektromagnetiska fält (EMF) används som ett samlingsnamn för elektriska och magnetiska fält. Dessa fält uppkommer t.ex. vid generering, överföring, distribution och användning av el. Fälten finns överallt i vår miljö, både ute i samhället och i våra hem, och härstammar bl.a. från kraftledningar och elapparater. För kraftledningar är det spänningsskillnaden mellan fasledare och mark som ger upphov till det elektriska fältet kring ledningen. Elektriska fält av någon storlek finns praktiskt taget bara kring högspänningsanläggningar. Vegetation och byggnader skärmar av fältet, vilket innebär att i princip inget elektriskt fält inomhus härstammar från elanläggningar utanför huset. Det elektriska fältet anses därför inte vara relevant att redovisa. Magnetiska fält alstras av strömmen som flyter i ledningen och varierar med strömlasten. Den resulterande fältstyrkan beror förutom på strömmens storlek även på ledarnas inbördes placering. Magnetfältet avtar normalt med kvadraten på avståndet till ledningen men avskärmas inte av väggar och tak. Magnetfältet inne i hus nära kraftledningar kan därför vara högre än vad som är normalt förekommande i bostäder. Styrkan är dock oftast liten i förhållande till andra magnetfält som vi utsätts för i vardagslivet, t ex från de elapparater som förekommer i hemmen. 6.1 Hälsoeffekter från magnetfält I det vetenskapliga underlaget från omfattande forskning saknas uppenbara resultat som visar ett samband mellan exponering av magnetfält och negativa effekter på hälsan. Därmed har man inte kunnat sätta ett gränsvärde. Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten har tagit fram en vägledning för beslutsfattare som rekommenderar följande: Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas. Undvika att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält. Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer [5]. 6.2 Magnetfält från planerad ledning Götene Elförening följer den vägledning som rekommenderas av myndigheter. Inga bostadshus berörs av förordat sträckningsalternativ. Det närmsta bostadshuset är beläget ca 110 m från förordad sträckning. Se beräknat magnetfält i tabell 1 nedan. 16

22 Tabell 1. Tabellen visar magnetfältet, angivet i mikrotesla, i förhållande till avståndet från kabeln/överföringens centrum. 17

23

24 om Källby [8]. Förordad sträckning genom detaljplanelagt område, på yta markerad som park- och naturområden. Förordad sträckning passerar genom områden som omnämns som naturområde, samt område omnämnt transformatorstation strax söder om Dafgård i detaljplan 265, Område vid Possavägen, antagen [9]. Detaljplan m.fl, [4] som ej är antagen ännu, berörs i form av att den nya planerade nätstationen placeras på område som i detaljplanen är angivet som område för nätstation/transformatorstation Skyddsåtgärder Götene Elförening kommer att ansöka om ledningsrätt på en bredd av ca 4 m Konsekvenser Konsekvenserna på markanvändningen bedöms vara små. Den planerade ledningen bedöms inte stå i konflikt med kommunens översikts- och detaljplaner. 7.2 Boendemiljö och bebyggelse Förutsättningar Begreppet boendemiljö beskriver bebyggelseområdens kvalitéer utifrån aspekterna buller, magnetfält och utsikt. Med bebyggelse avses sådana byggnader där människor förväntas vistas i under längre tid som till exempel permanentbostäder, fritidsbostäder, industribyggnader och kontorslokaler. Förordad sträckning löper som närmast ca 30 m från byggnad som används som samhällsfunktion. Magnetfältet inom byggnaden ligger under 0,05 µt, vilket är ett genomsnittligt värde i bostäder [5]. Inga bostadshus är belägna inom 100 m från förordad sträckning och berörs således. I byggskedet kan människor som vistas i närheten beröras av buller och synintryck från de arbetsmaskiner som används i samband med förläggningen. Under byggnation kan de personer som nyttjar båtgårdsföreningens fastighet,, uppleva störningar i form av buller och synintryck från arbetsmaskiner. På fastigheten finns komplementbyggnader som i dag används som förråd för båtar. Inga människor vistas således i byggnaderna under en längre tid. 19

25 7.2.2 Skyddsåtgärder Eftersom byggnationstiden är begränsad och det eventuella buller som kan orsakas av arbetsmaskiner är kortvarigt, samt att magnetfältsnivåer är i enlighet med, av myndigheter upprättad, vägledning bedöms inga skyddsåtgärder vara nödvändiga Konsekvenser I driftskedet bedöms konsekvenserna på boendemiljö och bebyggelse vara obetydliga. 7.3 Infrastruktur Förutsättningar Förordad sträckning löper längs med väg och cykelbana och berör befintlig infrastruktur, riksväg 44 samt järnvägen som båda är av riksintresse. Även en 40 kv-ledning tillhörande Ellevio, gatubelysning tillhörande Skara och Götene kommun och ledningar tillhörande Skanova berörs av förordad sträckning Skyddsåtgärder Götene elförening kommer inte påbörja byggnationen innan dialog at skett med Trafikverket. Erforderliga tillstånd kommer att ansökas hos Trafikverket för korsning av väg, arbete på väg, ledningsförläggning etc. Kontakt kommer att ske med Götene Vatten och Värme AB för utmärkning av befintliga VA ledningar, innan påbörjad byggnation. Hänsyn ska även tas till risk för påkörning och påkörningsskydd kan vid behov användas Konsekvenser Eftersom planerad ledning förläggs med kabel kommer inte någon befintlig luftledning påverkas. Påverkan på cykelbanan kan orsakas i form av begränsningar i framkomlighet under byggskedet och underhållsarbeten, när exempelvis arbetsmaskiner transporterar sig i området. Påverkan på infrastruktur är begränsad i tid. Konsekvenserna på infrastruktur bedöms som obetydliga. 20

26

27

28 Stenkrets Fornlämning 12 m Stenkrets Fornlämning 28 m Stenkrets Fornlämning 35 m Stenkrets Fornlämning 38 m (a) Boplats Fornlämning 8 m (b) Boplats Fornlämning 35 m Boplats Fornlämning 8 m Skyddsåtgärder Under samrådet framkom önskemål från Länsstyrelsen att justera placeringen av den nya nätstationen i Källby för att undvika påverkan på fornlämningsområde a. Götene Elförening föreslog i samrådsredogörelsen som svar på länsstyrelsens yttrande att placera den nya nätstationen på den föreslagna plats som anges i detaljplan m.fl. [4]. Götene elförening kommer att samråda med länsstyrelsen, angående eventuella ansökningar om tillstånd enligt kulturmiljölagen. Om ett sedan tidigare okänt kulturmiljöobjekt skulle upptäckas kommer Götene Elförening anmäla detta till länsstyrelsen enligt kulturmiljölagen Konsekvenser Konsekvenserna på kulturmiljö bedöms vara små. 7.8 Rekreation och friluftsliv Förutsättningar Förordad sträckning berör riksintresse för rörligt friluftsliv. Sjön Vänern och dess omgivande strandområde utpekas i miljöbalkens 4 kap, och anger att exploatering endast får ske på ett sätt som inte påtagligt skadar områdets värden. Ledningen löper inom området ca 1300 m. Se karta över området som är av riksintresse för det rörliga friluftslivet i bilaga M2 d Skyddsåtgärder Planering av arbetet ska göras så att konsekvenser i form av buller, begränsad framkomlighet m.m. minimeras under byggnationstiden för att störningen ska bli så liten som möjligt för närboende, djur och miljön. Efter avverkning städas avverkningsrester bort för att inte hindra framkomligheten för allmänheten Konsekvenser Den påverkan på friluftslivet som kan komma att ske är främst under byggnationen av ledningen, då arbetsmaskiner kan åstadkomma ett visst buller. Öppna schakt eller material kan tillfälligt hindra framkomligheten. Störningarna förekommer endast under en begränsad tidsperiod och arbetet förflyttas successivt längs med sträckan. I drift bedöms konsekvenserna för rekreation och friluftsliv bedöms vara obetydliga. 23
