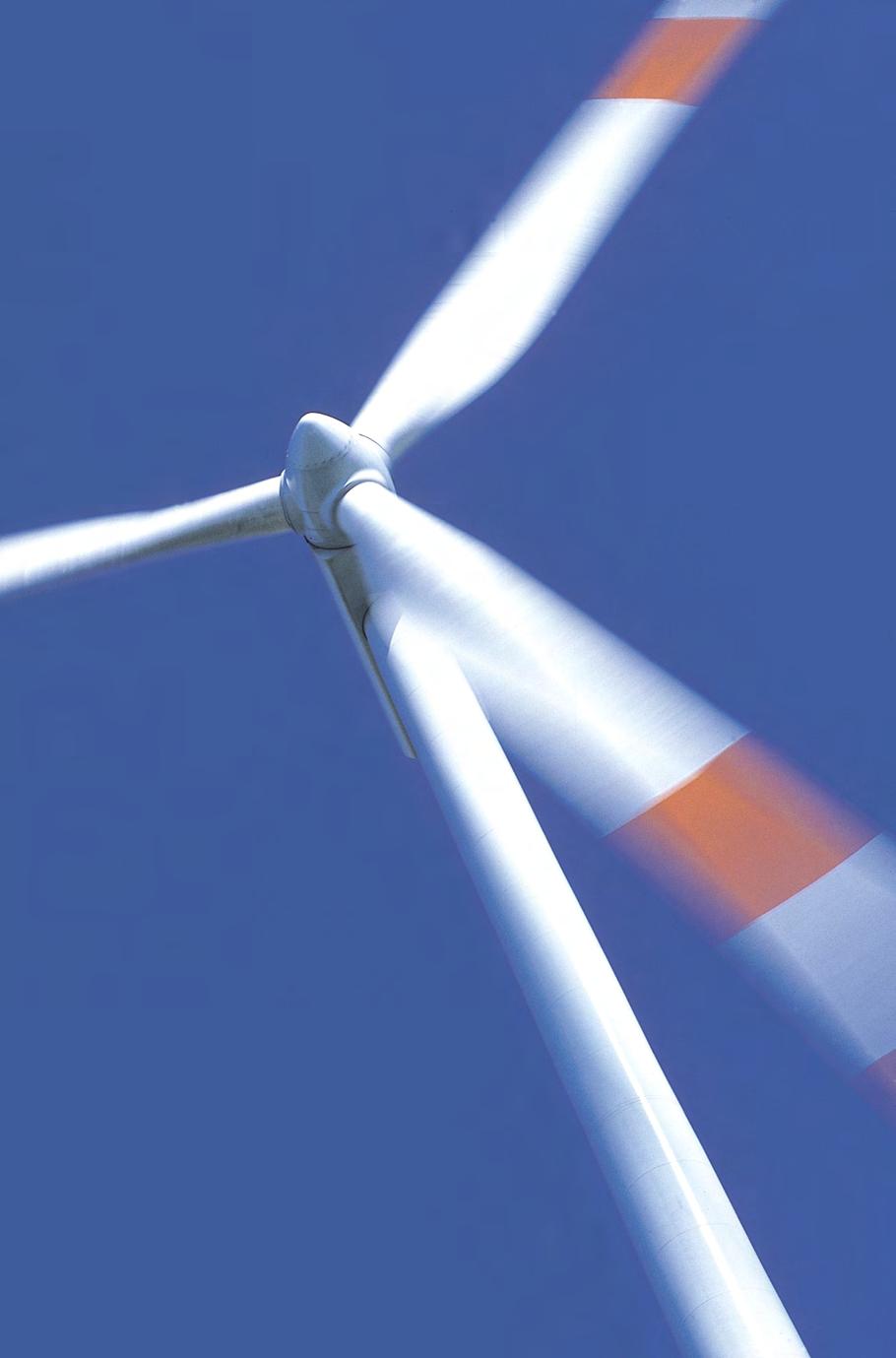

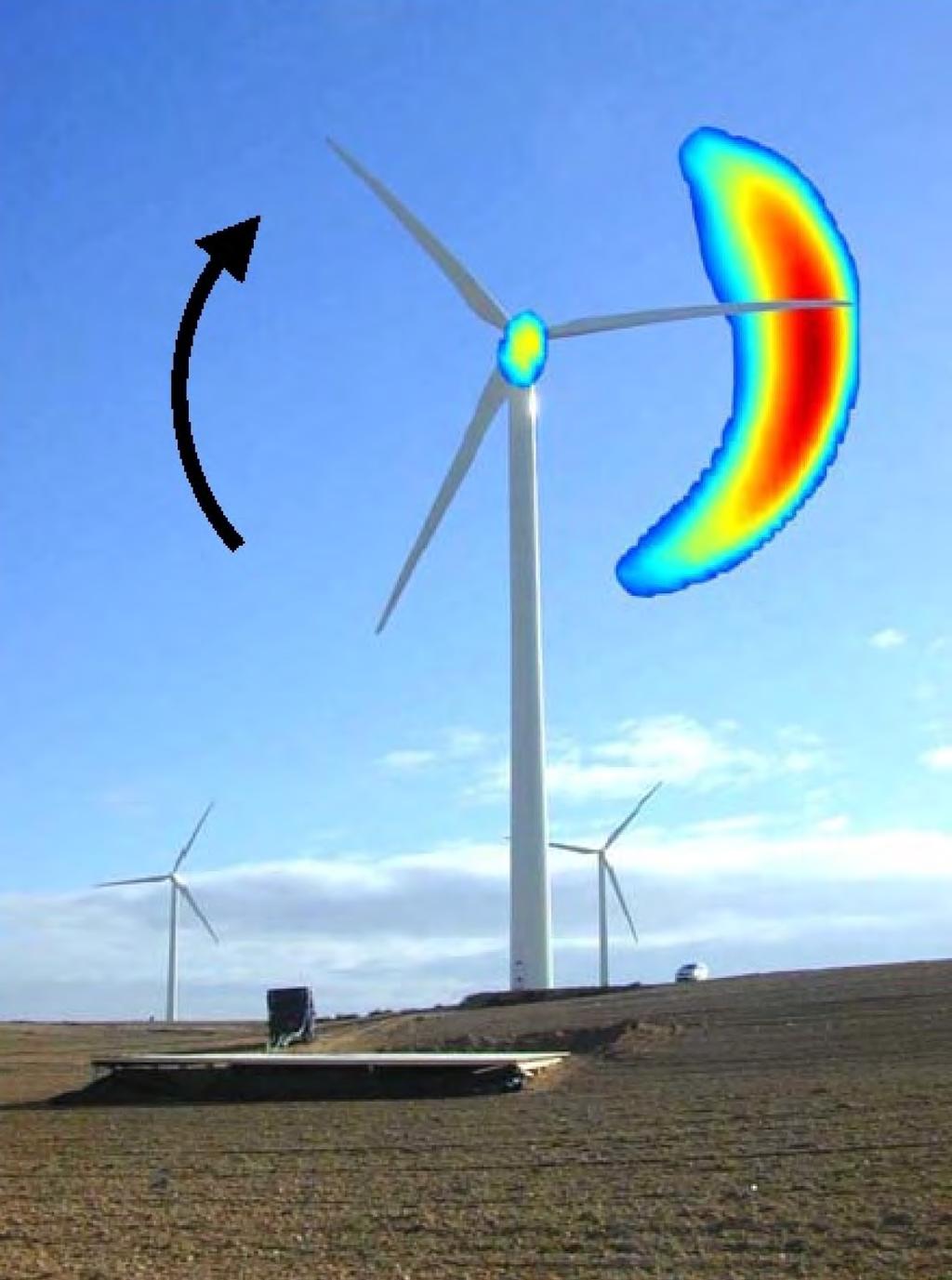

1 VKS Vindkraft Sverige AB LJUD Ljud från vindkraftverk Ljudet från ett vindkraftverk kommer från rotorbladen och består av ett aerodynamiskt, svischande ljud. För vindkraft tillämpas i Sverige som regel Naturvårdsverkets riktvärden vilka innebär att 40dB(A) utomhus, vid bostäder inte bör överskridas. 40dB(A) motsvarar ljudet från ett modernt kylskåp. När det är stiltje står vindkraftverken stilla och hörs inte alls. När vindhastigheten översti ger 8 m/s överröstas svischet från rotor bladen av bakgrundsljudet från vindbrus, lövprassel och annat. Det är alltså vid vindstyrkor från startvind vid 3 m/s och upp till 8 m/s som vindkraftverken hörs och de maximala värdena uppnås när det blåser ca 8m/s på 10 m höjd. I marknivå alldeles invid vindkraftverket är ljudnivån ca 55dB(A) vilket innebär att man kan konversera i normal samtalston under ett vindkraftverk i drift. Ljudberäkningar görs i simuleringsprogram som är speciellt framtaget för beräkningar avseende vindkraft. När vindkraftverket uppnår full effekt ökar inte ljudet. Ljud beräkningen anger också ett värsta fall, ingen hänsyn tas till markdämpning och beräkningen sker utifrån antagandet att I sovrum Nyprojektering Nivå storstadsgata Diskotek Svagast uppfattbara ljud Svagt vindbrus Smärtgräns Normalt samtal Passerande godsoch persontåg Ljudnivå db(a) Högsta ljudnivå som kan uppträda I närheten av jetplan det alltid blåser från vindkraftver ken mot det ljud känsliga området. Resultatet motsvarar således det högsta ljud som beräknas höras från vindkraftverken, oavsett vindförhållanden på platsen, ett slags värsta fall -beräkning. De beräkningar som gjorts och som presenteras här in till visar att riktvär dena (ekvivalent ljudnivå nattetid max 40dB(A)) inte överskrids vid nå got bostadshus. Illustrationen visar olika ljudnivåer VKS Vindkraft Sverige AB Strandvägen Motala Tel: +46(0) info@vksvind.se

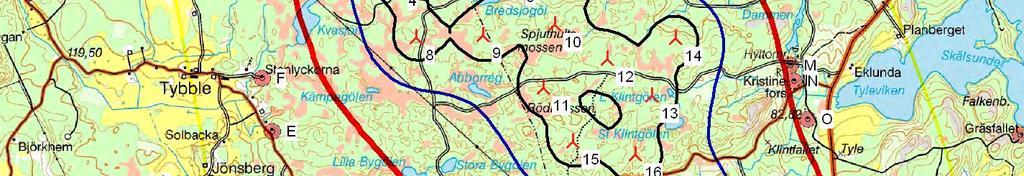

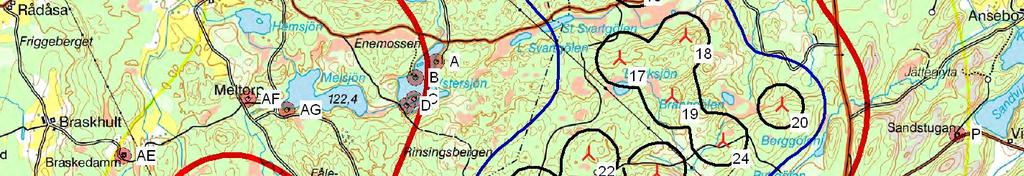

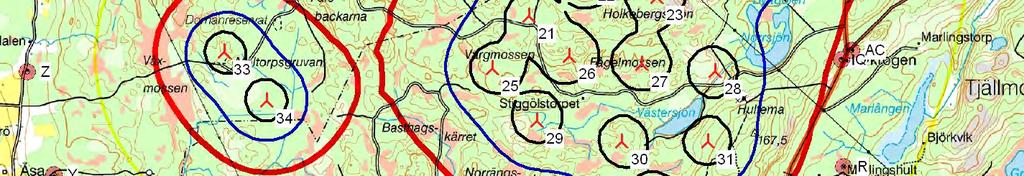

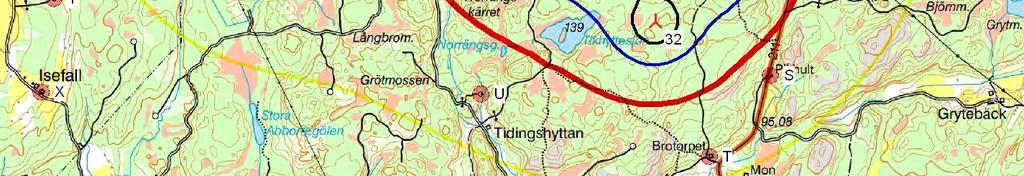

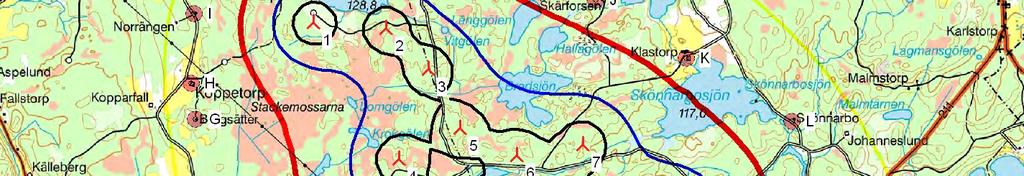

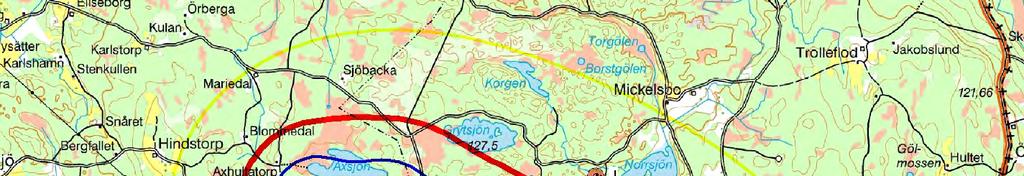

2 Layout 2-2.3MW with 34 WTG: rated power: max. 2.3MW hub height: max. 125m rotor diameter: max.101m sound power level: max 105.5dB(A) DECIBEL - Map 8,0 m/s Calculation: Hultema_34WTG_Layout_2-2.3MW :37 / 1 DE :38/ m Map:, Print scale 1:50.000, Map center Rikets Net (SE) East: North: Noise calculation model: Swedish, Jan 2002, Land. Wind speed: 8,0 m/s Noise sensitive area Height above sea level from active line object 35,0 db(a) 40,0 db(a) 45,0 db(a) 50,0 db(a)

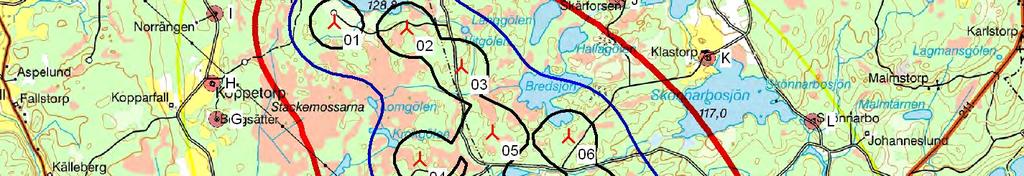

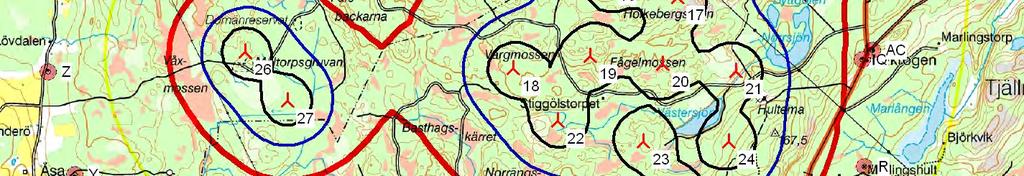

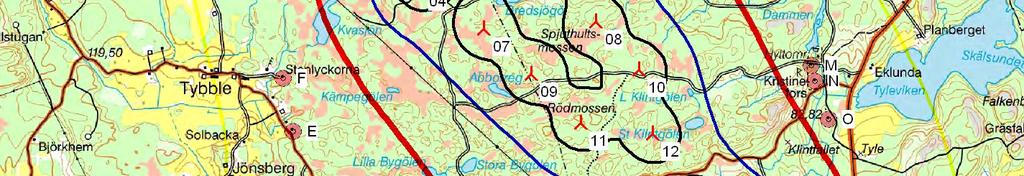

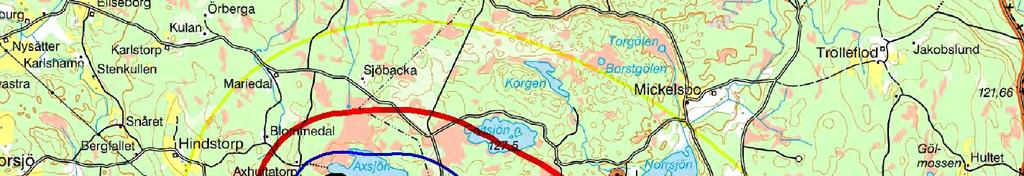

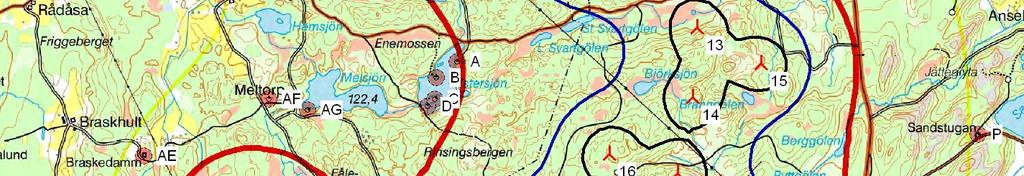

3 DECIBEL - Map 8,0 m/s Calculation: 27 WTG 115m :41 / 1 DE :21/ m Map:, Print scale 1:50.000, Map center Rikets Net (SE) East: North: Noise calculation model: Swedish, Jan 2002, Land. Wind speed: 8,0 m/s Noise sensitive area Height above sea level from active line object 35,0 db(a) 40,0 db(a) 45,0 db(a) 50,0 db(a)

4 VKS Vindkraft Sverige AB SKUGGOR Skuggor från Vindkraftverk När solen står lågt på en klar himmel och det blåser så att rotorn snurrar kan vindkraftverket kasta långa svepande skuggor. Om skuggorna faller in genom fönster i bostadshus kan de uppfattas som störande. Beräkning av teoretiskt maximala antalet skuggtimmar görs i ett simuleringsprogram. Resultatet i en beräkning av skuggutbredning visar antalet skuggtimmar per år och skuggminuter per dag för det värsta fallet, dvs som att solen alltid skiner från en klar himmel, det alltid blåser så att rotorn snurrar i den vinkel som ger skuggor vid bostaden och inga hinder i form av vegetation eller byggnader finns. Det finns inga fasta riktvärden för skuggeffekter från vindkraftverk. Det har dock i praxis arbetats fram en rekommendation som innebär; att den teoretiska skuggtiden för stör ningskänslig bebyggelse inte bör överstiga 30 timmar per år och maximalt 30 minuter per dag. Detta skall säkerställa att den faktiska skuggtiden inte överstiger 8 timmar per år och 30 minuter per dag. Beräkningar om skuggutbredning kommer att göras för alla förekommande platser. I praktiken blir påverkan lägre än vad beräkningarna visar, eftersom beräkningarna är gjorda med värsta-fall-scenario, dvs att solen lyser 24 timmar om dygnet och att ingen skog eller terräng finns mellan vindkraftsverken och bebyggelsen. Rotorbladen kan vara antireflexbehandlade för att minimera risken för störande reflexer. VKS Vindkraft Sverige AB Strandvägen Motala Tel: +46(0) info@vksvind.se

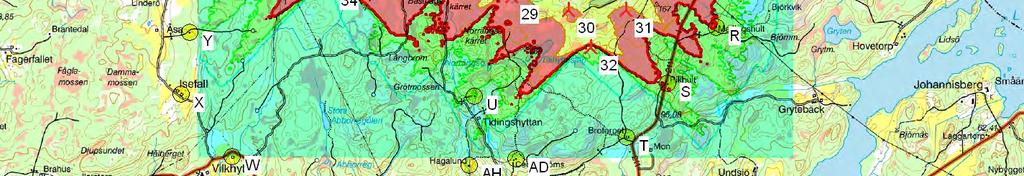

5 Layout 2-2.3MW with 34 WTG: rated power: max. 2.3MW hub height: max. 125m rotor diameter: max.101m sound power level: max 105.5dB(A) SHADOW - Map Calculation: Hultema_shadow_34WTG_layout_2-2.3MW :35 / 1 DE :01/ Hours per year, worst case km Map:, Print scale 1:75.000, Map center Rikets Net (SE) East: North: Shadow receptor Isolines showing shadow in Hours per year, worst case

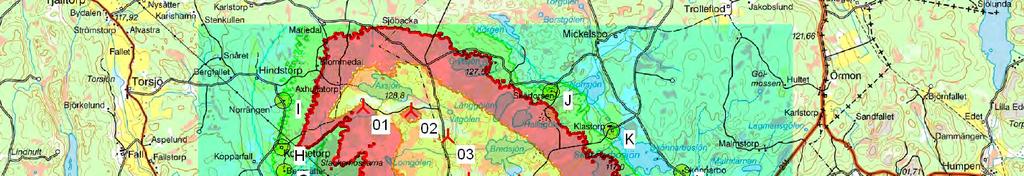

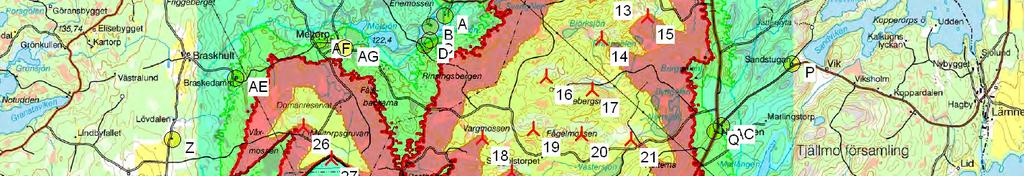

6 SHADOW - Map Calculation: Hultema_shadow_27 WTG 115m :21 / 1 DE :05/ Hours per year, worst case km Map:, Print scale 1:75.000, Map center Rikets Net (SE) East: North: Shadow receptor Isolines showing shadow in Hours per year, worst case
