1 Mätning av vindkraftljud Emission och immissionsmätning Jens Fredriksson, ÅF Fredriksson,

2 Innehåll Hur, vad och varför? Varför mäta? Vad påverkar en mätning? Hur mäter man? Erfarenhet från mätningar Vanliga problem Vad gör man när dessa metoder inte räcker till? Fredriksson

3 Varför mäta? Immission Hur mycket låter det vid bostad? Hur låter det? Toner? Innehålls riktvärde? Emission Hur mycket låter vindkraftverket? Låter det som det ska? Toner? Låter vindkraftverket mer än tillverkaren utlovat? Fredriksson,

4 Riktvärden för ljud från vindkraft Generellt: 40 dba ekvivalent ljudnivå vid bostad 35 dba i friluftsområden och områden med lågt bakgrundsljud Vid tonalt ljud, vid bostad, skärps riktvärdet med 5 db Värdena avser frifältsvärden vid vindhastigheten 8 m/s på 10 meters höjd Lågfrekvent ljud inomhus, Socialstyrelsens allmänna råd (SOSFS 2005:6) Fredriksson,

5 SOSFS 2005:6 Fredriksson,

6 Vad påverkar en mätning? System Ljudkällor Ljudutbredning Mottagare Fredriksson,

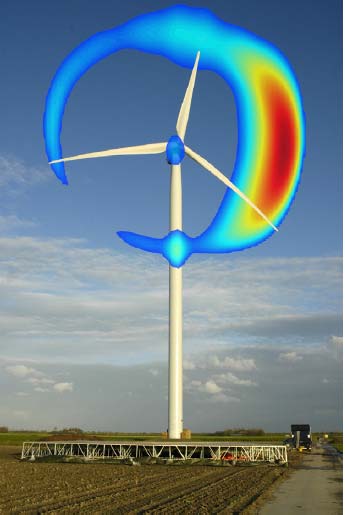

7 Ljudkällor Ljud från vindkraftverk Aerodynamiskt ljud (dominerande) Bladspetshastighet Rotorbladens form Turbulens i luft Mekaniskt ljud Växellåda, generator, drivlina, hydraul och kylsystem. Fredriksson,

8 Fredriksson,

9 Ljudkällor Bakgrundsljud Vindinducerat vegetationsbrus Ljud från djur och människor i närheten Trafikbuller, flygplan, andra industrier etc. Vindinducerat mikrofonbrus Minimeras genom primärt och sekundärt vindskydd Fredriksson,

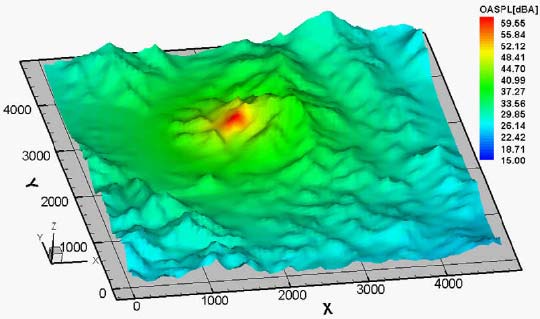

10 Ljudutbredning utomhus Geometrisk utbredningsdämpning 6 db per avståndsfördubbling (halvsfärisk utbredning) Fredriksson,

11 Ljudutbredning utomhus Topografi: Skärmning och Markdämpning Fredriksson,

12 Ljudutbredning utomhus Vindriktning Vindgradient Fredriksson,

13 Ljudutbredning utomhus Temperaturgradient Fredriksson,

14 Ljudutbredning utomhus Luftabsorption luftfuktighet, temperatur och frekvens 15 o C 0 o C Fredriksson,

15 Immissionsmätning Elforsk 98:24 Mätning av bullerimmission från vindkraftverk Mätning av ekvivalent ljudnivå vid bostad Innehålls gällande riktvärden? Metod B och Metod C Tonalitet Fredriksson,

16 Mätbetingelser Vinden skall blåsa från vindkraftverket mot mätpunkten inom ±45 o Temperaturen får inte variera mer än ±0,05 o C per meter över mark Får ej utföras när marken är snötäckt Fredriksson,

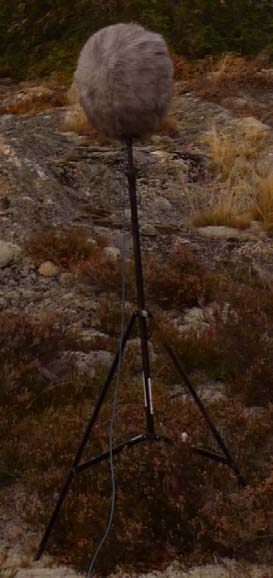

17 Mikrofonplacering Frifältsmätning, mätning på fasad eller mätning med stor mätskiva Fredriksson,

18 Metod C Mätning av ljudnivå från verk vid 8 m/s Mätning av total ljudnivå och vindhastighet, vid bostad, med vindkraftverken i drift Mätning av bakgrundsljudnivå och vindhastighet vid bostad med vindkraftverken avstängda Totalnivån måste ligga minst 3 db, helst 6 db, över bakgrundsnivån för att bakgrundskorrigering skall kunna genomföras Fredriksson,

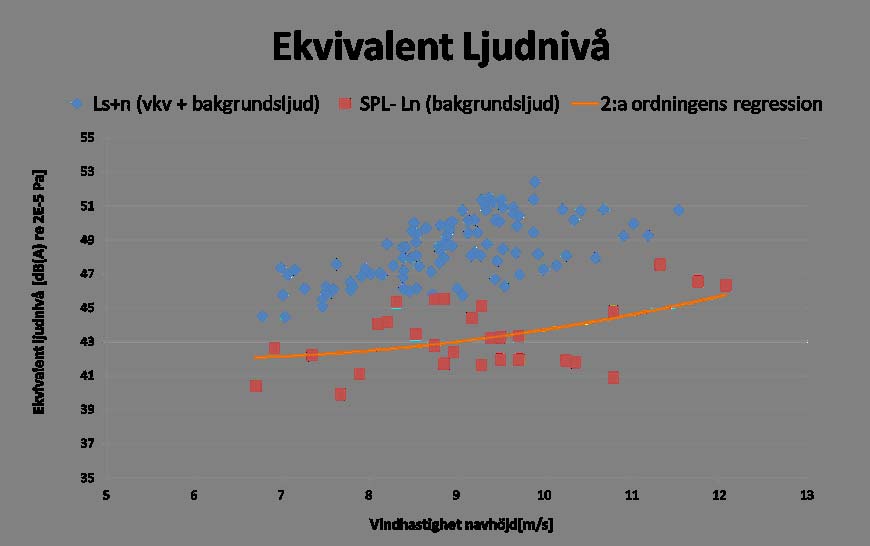

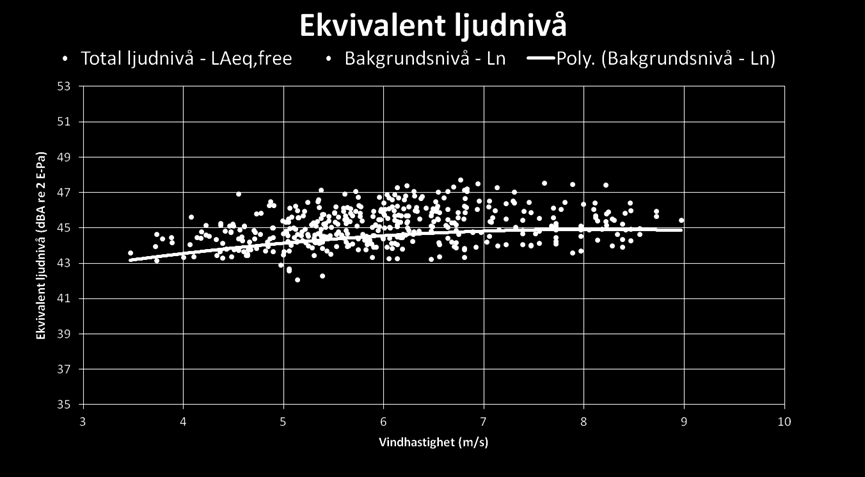

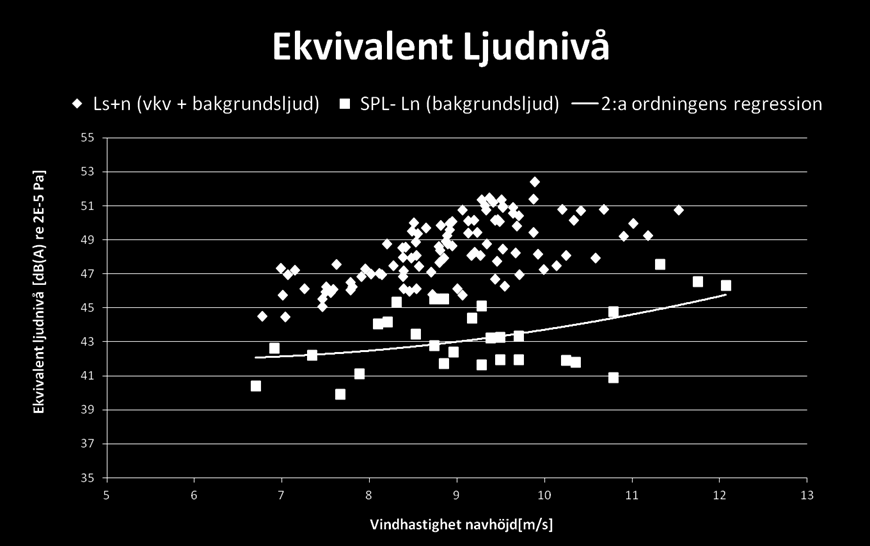

19 Metod C Mätning av ljudnivå från verk vid 8 m/s Ljudnivå mot vindhastighet vid bostad Fredriksson,

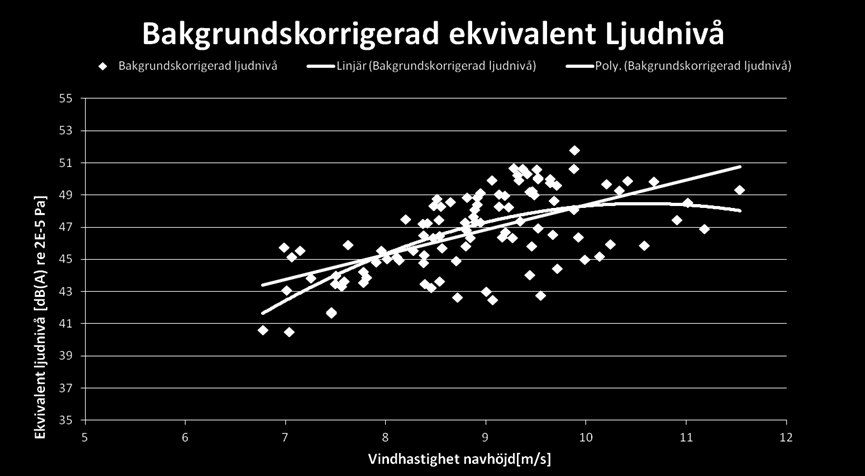

20 Bakgrundskorrigerad ljudnivå mot vindhastighet vid vindkraftverk Fredriksson,

21 Fredriksson,

22 Fredriksson,

23 Fredriksson,

24 Emissionsmätning IEC (ed ) Wind turbine generator systems Part 11: Acoustic noise measurment techniques Mätning av källjud Ljudeffektnivå [dba (rel. 1 pw)] Tonalitet Direktivitet Fredriksson,

25 Mikrofonplacering Fredriksson,

26 Mätbetingelser Vinden skall blåsa från vindkraftverket mot mätpunkten inom ±15 o Bör ej regna Totalnivån måste ligga minst 6 db över bakgrundsnivån för att ljudeffektnivån skall kunna bestämmas Avståndet R 0 får ej variera mer än 20% från: Infallsvinkel från nav till mätplatta skall vara inom 25 o 40 o Fredriksson,

27 Mikrofonplacering Fredriksson,

28 Emissionsmätning Mätning av total ljudnivå med vindkraftverket i drift. Vindhastigheten beräknas utifrån verkets producerade effekt. Från vindkraftverket loggas vindhastighet vid navhöjd, navriktning och producerad effekt Mätning av bakgrundsljud och vindhastighet (på minst 10 m höjd) med vindkraftverket avstängt Ljudeffektnivån vid varje vindhastighet mellan 6 och 10 m/s bestäms Fredriksson,

29 Emissionsmätning Fredriksson,

30 Problem vid Immissionsmätning Mycket vanligt att bakgrundsljudet är för högt för att kunna bestämma den ekvivalenta ljudnivån från vindkraftverken Observera att vindkraftverken kan vara tydligt hörbara ändå. Kan höras även om bakgrundsnivån är upp till 10 db högre än vindkraftsljudet! Kombinationen av rätt väder, vindhastighet och vindriktning kan vara ovanlig Fredriksson,

31 Problem vid Emissionsmätning Om vindkraftverket ligger i kraftigt kuperad terräng eller skog kan det bli svårt att mäta i vissa riktningar Kombinationen av rätt väder, vindhastighet och vindriktning kan vara ovanlig. För att bestämma ekvivalent ljudnivå vid bostad krävs att mätning kombineras med beräkning. Dock omständigt och tidsödande för parker med många verk Fredriksson,

32 Vad gör man när dessa metoder inte räcker till? Mäta immission i en eller flera punkter närmare parken och beräkna nivå vid bostad Detaljerad emissionsmätning vid ett verk och förenklade emissionsmätningar vid övriga av samma modell och inställning. Sedan beräknas ljudnivå vid bostad. Fredriksson,
