Preliminära resultat. Ljudutbredning Påverkan av väder och vind. Vad bestämmer ljudutbredningen? Hur väl stämmer beräkningsmetoden?

Transkript

1 Ljudutbredning Påverkan av väder och vind Vad bestämmer ljudutbredningen? Hur väl stämmer beräkningsmetoden? Preliminära resultat Conny Larsson Strömnäs, Norrbotten Foto Conny Larsson

2 Kunskapen om både ljud- och väderförhållanden ger oss möjlighet att lokalisera vindenergi där vi bäst utnyttjar vinden och samtidigt har en god miljö till lägsta kostnad. By knowing both the current sound and wind

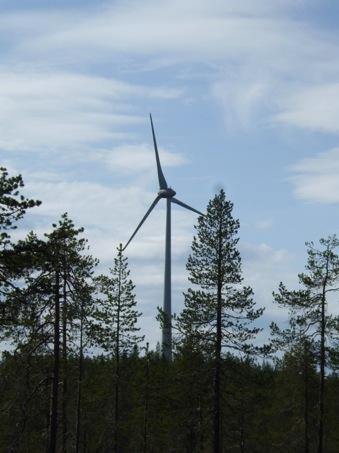

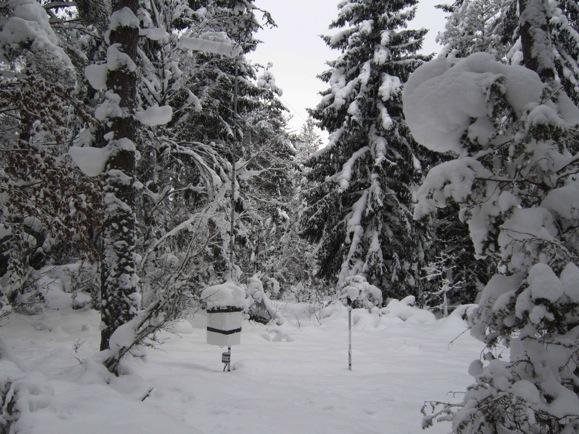

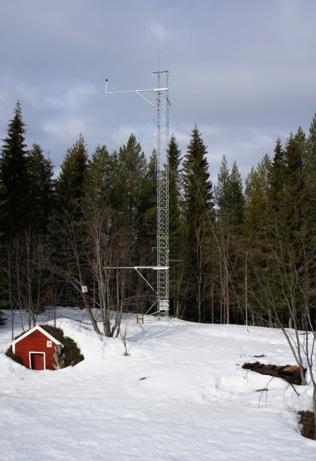

3 Dragaliden

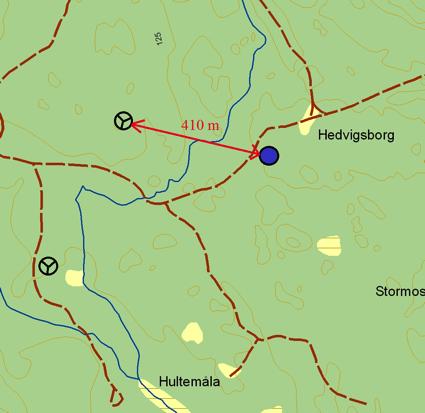

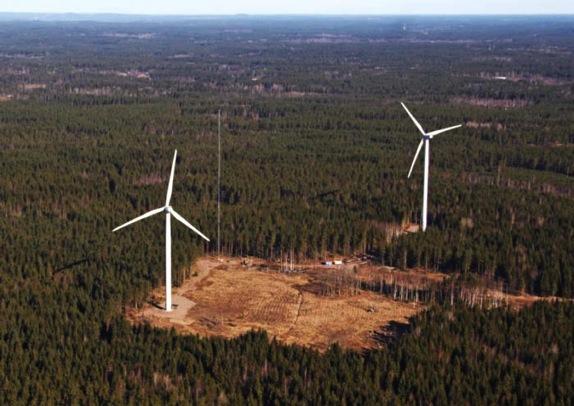

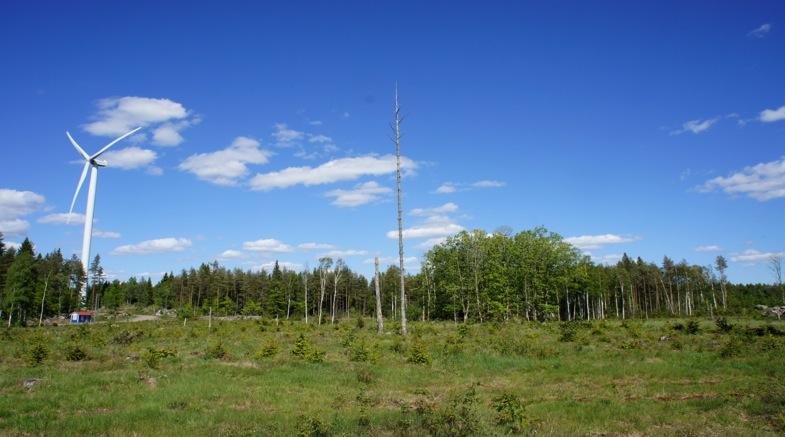

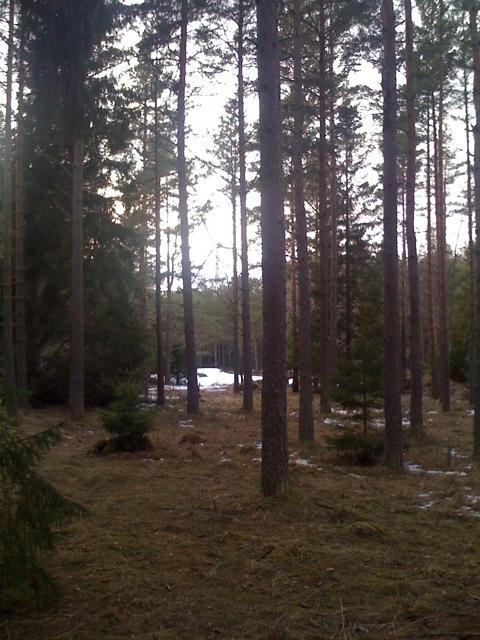

4 Ryningsnäs

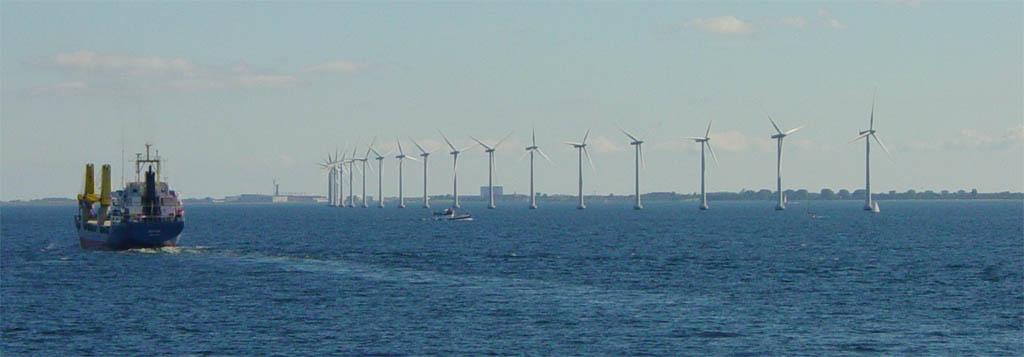

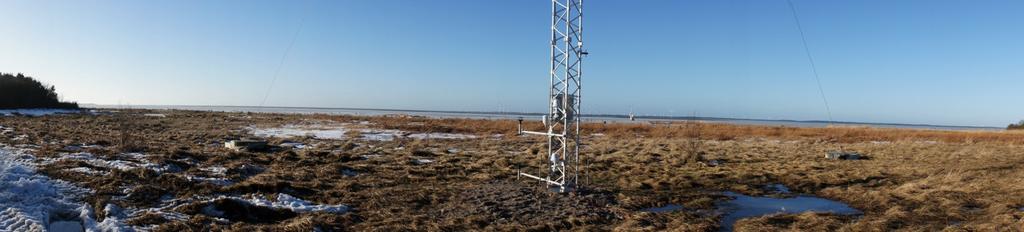

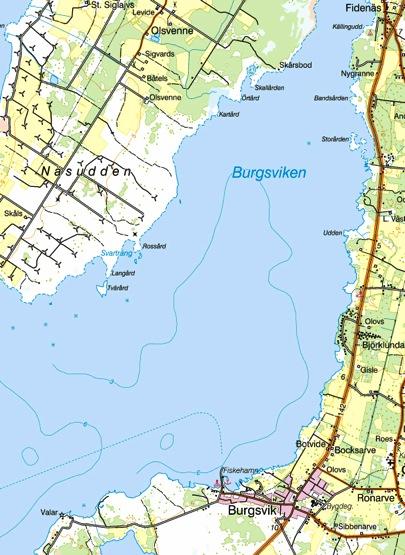

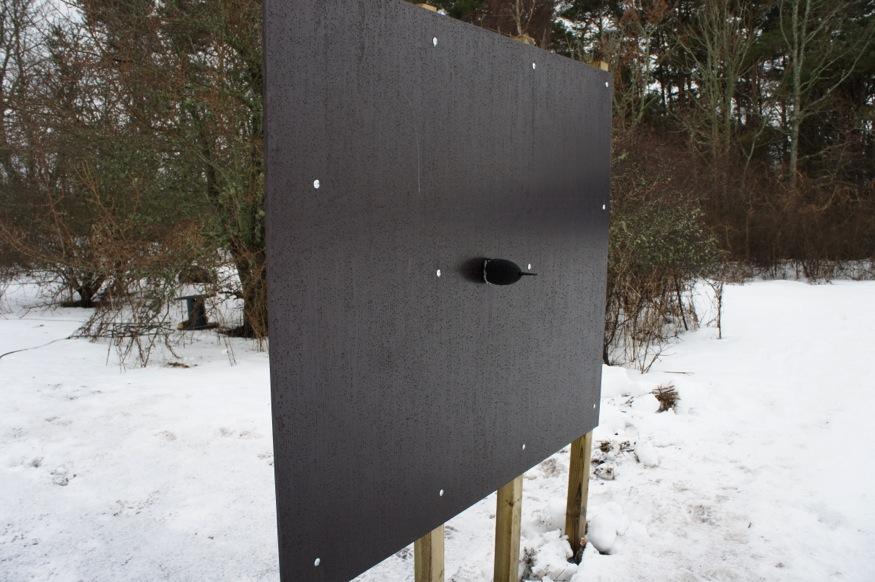

5 Burgsviken

6 Ljudutbred ning utomhus? Över slätt? I skog? I kuperad terräng? Över vatten? 6

7 10 Conny Larsson, 1994 Sound pressure rel free field, db Refraction Turbulence Absorption -25 Ground Frequency, Hz

8 Refraktion av ljud

9 Land (Hav) Sommardag (Höst/ Vinter) Vintermorgon (Vår/Försommar) Tyst Bullrigt Med- och motvind Tyst Bullrigt

10

11 Dagliga ljudvariationer

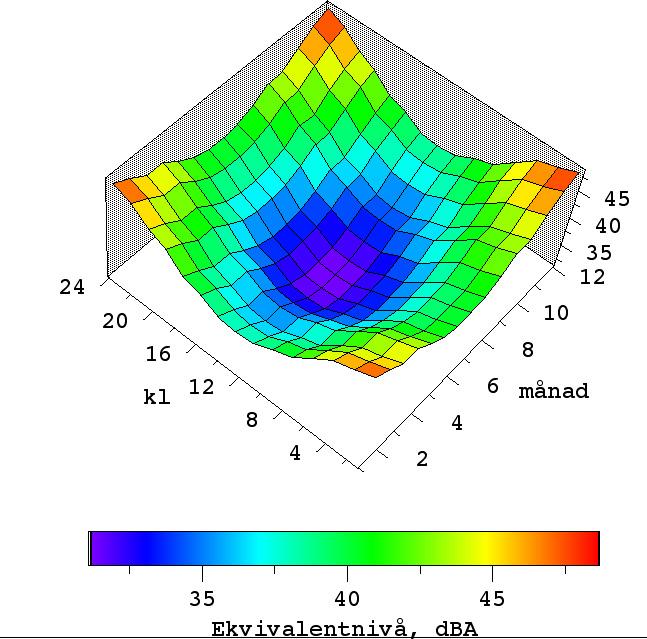

12 Säsongsvariationer av ljudnivån

13 10 Conny Larsson, 1994 Sound pressure rel free field, db Refraction Turbulence Absorption -25 Ground Frequency, Hz

14 Atmosfärsabsorption-frekvens, avstånd Uppsala Hour Month Atmospheric absorption at 250 Hz, db/km

15 Atmosfärsabsorptionen gör att höga frevenser dämpas på avstånd Ljungbyhed Hour Month Atmosheric absorption at 8000 Hz, db/km

16 Typiskt instabilt gränsskikt (dagtid) Höjd (m) Höjd (m) Free atmosphere Entrainment zone Verklig Geostrofisk vind Mixed layer Surface layer Vindhastighet (m/s) Potentiel temperatur ( C) Hans Bergström Department of Earth Sciences 16

17 Typiskt stabilt gränsskikt (natt, vinter) Höjd (m) Höjd (m) Free atmosphere Geostrofisk Verklig Former entrainment zone Residual layer Stable boundary layer Vindhastighet (m/s) Surface layer Potentiel temperatur ( C) Hans Bergström Department of Earth Sciences 17

18 Godkända mätningar Ljud från vindkraftverk anses som den dominerande ljudkällan om följande är uppfyllt (10-minuters mätperiod): Beräknad ljudnivå från vindkraftverket i immissionspunkten 30 dba L 5 - L 95 4 dba L 1 - L dba

19 Hur bra är sorteringen? Sorteringsmetoden har testats i jämförbar skogsmiljö utan vindkraftverk 30 km NV om Uppsala under 1 höstvecka. Vindhastigheten var mellan 0,5 8,5 m/s mätt på 10 m utanför skogen. Konstant vk-ljud adderas till bakgrundsnivån och de kombinerade ljudfilerna analyserades med sorteringsförfarandet. Osäkerhet på 1 2 dba kunde konstateras.

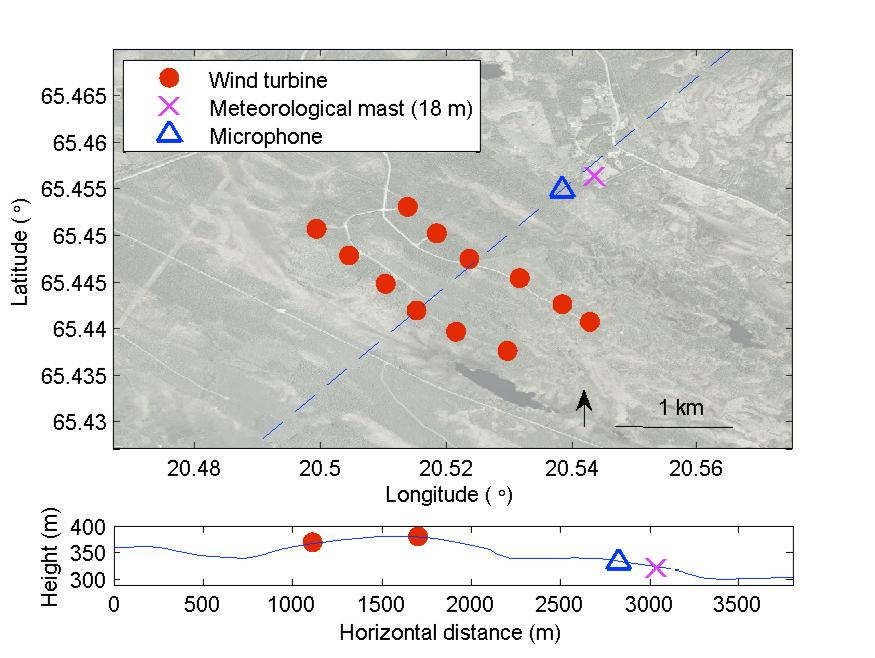

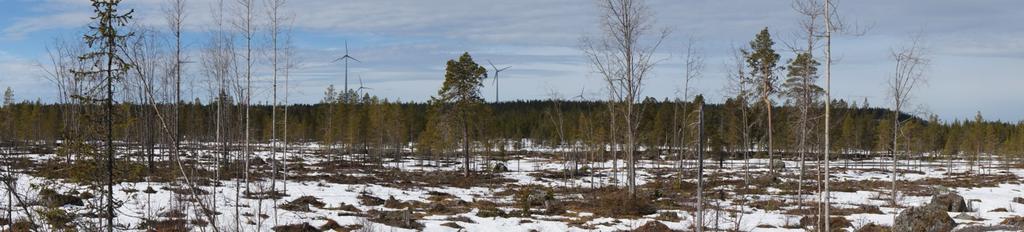

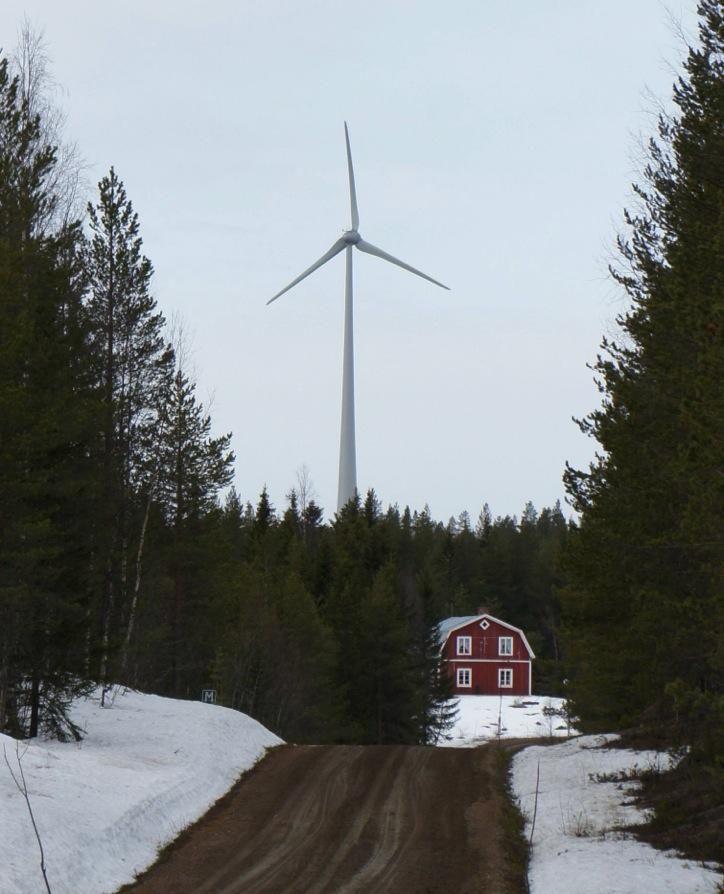

20 Dragaliden, Norrbotten Enercon-E82 (2,3 MW) WTs navhöjd 108 och 138 m

21 Dragaliden, 10 månader

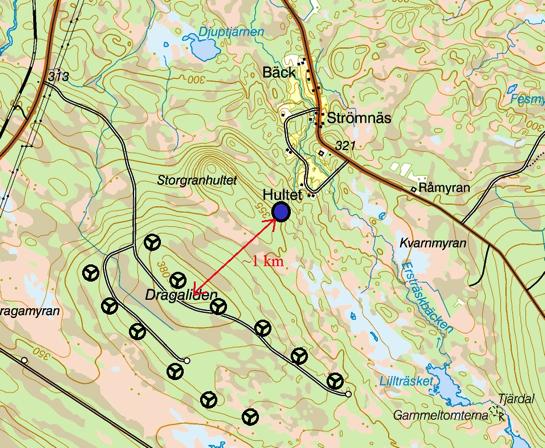

22 Långtidsljudmätningar 1 km från vindkraftspark Låg ljudnivå Hög ljudnivå Motvind/sommar/dag Medvind/Na1

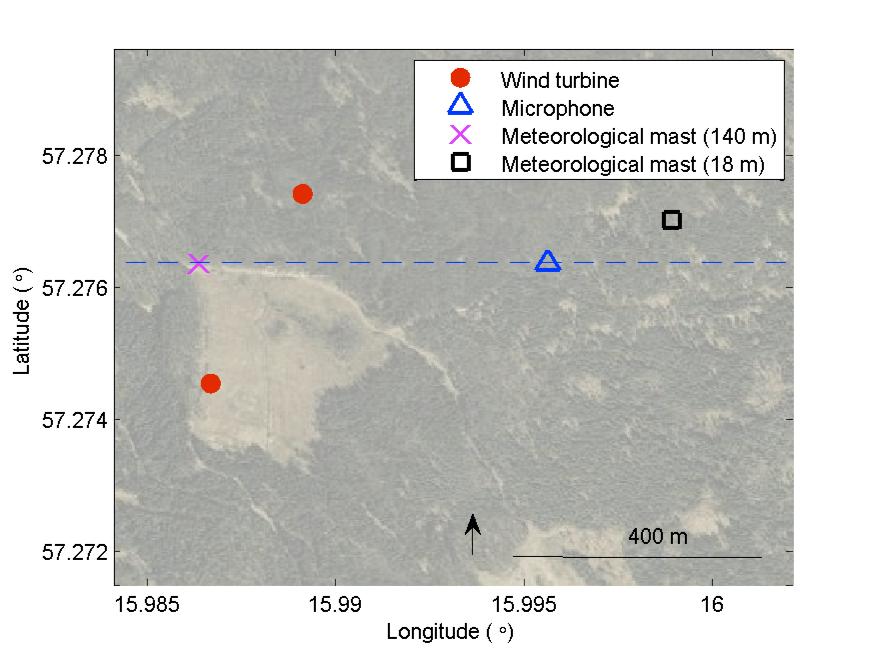

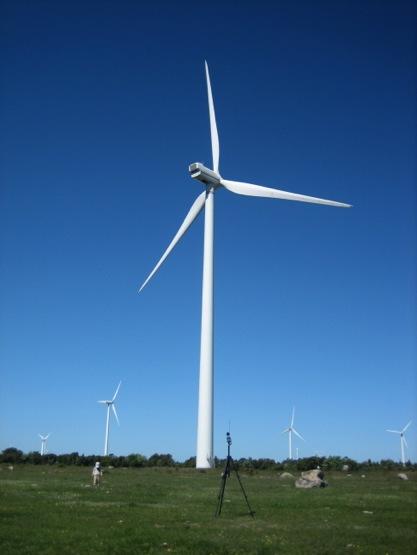

23 Ryningsnäs, Småland Nordex 2500 LS (2,5 MW) navhöjd 80 och 100 m

24 Ryningsnäs, 10 månader

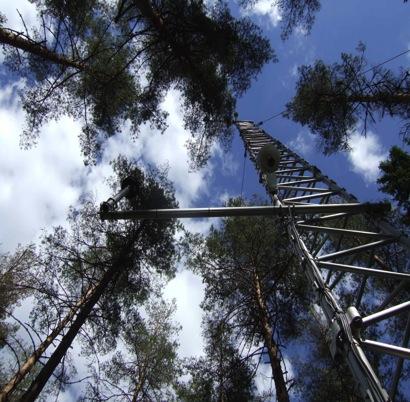

25 Ljudhastighet i och ovan skog (Ryningsnäs)

26 Ljudhastighet i och ovan skog

27 Atmosfärsabsorption Beräknad atmosfärsabsorption vid de fasta mätstationerna (1 km resp. 400 m från närmaste vk) under 1 år.

28 Mätning modell, 10 månader, preliminära resultat

29 Naturvårdsverket Riktvärde/Begränsningsvärde Vid bostäder bör ljudnivån inte var högre än 40 dba. I friluftsområden och i områden med lågt bakgrundsljud bör den inte överstiga 35 dba. Vad innebär detta? Är det att det aldrig är högre än 40/35 dba eller några enstaka gånger/dygn! Räkneexempel: 5 % ( 1 h / dygn eller 18 dagar/år) 1% ( 14 min. / dygn eller 3 1/2 dygn/år)

30 Högsta, lägsta..ljudnivån

31

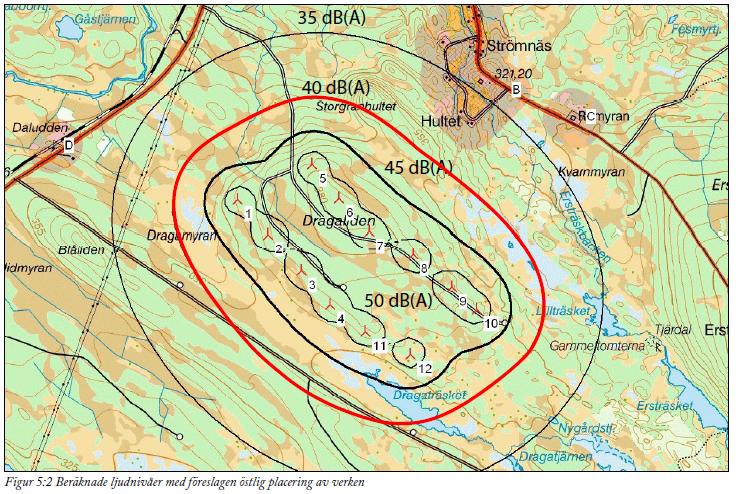

32 Isolinjerna bör dras med snickarpenna! X

33 Pålning? Instantaneous sound level (dba) Instantaneous sound level (dba) :42:15 15:42:30 Time :01:30 00:01:45 Time RMS value RMS value Frequency (Hz) Frequency (Hz) Ljudnivåmätning under 15 s vid Dragaliden den 20 juli Eftermiddag (övre raden) och natt (nedre raden). Mätningarna är gjorda 3-4 km från turbinerna. Till vänster ljudnivå. Till höger RMS-värde (>0,4 betraktas som amplitudmodullerat)

34 Amplitudmodulering uppfattas på avstånd. Instantaneous sound level (dba) Instantaneous sound level (dba) :27:15 00:28: Sound pressure level (dba) Amplitudmodullering uppträder vanligen på kvällar, nätter och morgnar. 30 % av tiden på 400 m (Ryningsnäs) 10 % av tiden på 1 km (Dragaliden) 26 00:27:15 00:28: Frequency (Hz) Samtida ljudnivåmätningar nära källan (övre t.v.) och 3-4 km avstånd (nedre t.v.). T.h. ljudspektrum på 3-4 km avstånd.

35 35
