RAPPORT Markbygden vindkraftpark Bullerutredning Etapp 1

Transkript

1 Bilaga 2 Bullerutredning RAPPORT Bullerutredning Etapp Upprättad av: Johanna Thorén Granskad av: Bengt Simonsson

2 Uppdragsnr: Vindkraftpark Markbygden Daterad: Bullerutredning rapport Reviderad: Handläggare: Johanna Thorén Status: under arbete Uppdragsnr: Vindkraftpark Markbygden Daterad: Bullerutredning rapport Reviderad: Handläggare: Johanna Thorén Status: under arbete RAPPORT Bullerutredning Etapp 1 Kund Svevind AB Långviksvallen TAVELSJÖ Konsult Box Stockholm Besök: Lumaparksvägen 7 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Innehåll SAMMANFATTNING...4 FÖRUTSÄTTNINGAR...5 BERÄKNINGSMODELLER...5 RIKTVÄRDEN OCH BEDÖMNINGSGRUNDER...6 BERÄKNING...6 LJUDEFFEKTER...6 RESULTAT...7 KOMMENTARER...7 Yttersta...7 Fagerheden...7 Strömnäs...7 Nybodarna...7 KOMMENTARER...7 C:\Documents and Settings\sejt13477\Desktop\Markbygden bullerutredning.doc Mall: Rapport Advanced 2010.dot ver 1.0 Kontaktpersoner Johanna Thorén, , johanna.thoren@wspgroup.se Bengt Simonsson, , bengt.simonsson@wspgroup.se C:\Documents and Settings\sejt13477\Desktop\Markbygden bullerutredning.doc Mall: Rapport Advanced 2010.dot ver (7) 3 (7)

3 Uppdragsnr: Vindkraftpark Markbygden Daterad: Bullerutredning rapport Reviderad: Handläggare: Johanna Thorén Status: under arbete Uppdragsnr: Vindkraftpark Markbygden Daterad: Bullerutredning rapport Reviderad: Handläggare: Johanna Thorén Status: under arbete Sammanfattning I vindkraftparken Markbygden, Etapp 1 planeras ca 300 stycken vindkraftverk av två olika typer att byggas. Den lite mindre verktypen E MW, avger en ljudeffekt på 106 och verktypen E-126 7,5 MW avger en ljudeffekt på 108,5. Runt etableringen av Etapp 1 finns fyra områden med bebyggelse som kan röras av ljud från vindkraftverken: Fagerheden, Yttersta, Strömnäs och Nybodarna. Enligt Naturvårdsverkets riktvärden bör ljudnivån från vindkraftverk vid bostäder inte vara högre än 40, någon gång under dygnet. Resultatet visar att en fastighet öster om Strömnäs och en fastighet i Nybodarna erhåller ljudnivåer över riktvärdet 40. Om det närmaste verket vid respektive område exklderas klarar fastigheterna riktvärdet. I övrigt hamnar alla bebyggelse i närheten av Etapp 1 med ljudnivåer under 40. Förutsättningar I etapp 1 planeras ca 300 stycken vindkraftverk. Två olika typer av vindkraftverk planeras att byggas. Typ E-101 avger en ljudeffekt på 106 och typ E-126 avger en ljudeffekt på 108,5. Det innebär att riktvärdet på 40 vid bostad nås på ungefär meters avstånd från närmaste verk. I och med att verken är placerade i en park, blir den totala ljudutbredningen något större än om ett individuellt verk hade byggts. Förutom verkens ljudeffekt är det avståndet till mottagarpunkten som så gott som alltid spelar den viktigaste rollen för ljudnivån. Det innebär att det oftast är det närmaste verket som påverkar ljudnivån i en mottagarpunkt mest. Runt etableringen av Etapp 1 finns fyra områden med bebyggelse som kan röras av ljud från vindkraftverken: Fagerheden, Yttersta, Strömnäs och Nybodarna. Figur 1. Översiktkarta över etapp 1, med närmaste bebyggelse utmärkt. C:\Documents and Settings\sejt13477\Desktop\Markbygden bullerutredning.doc Mall: Rapport Advanced 2010.dot ver 1.0 C:\Documents and Settings\sejt13477\Desktop\Markbygden bullerutredning.doc Mall: Rapport Advanced 2010.dot ver 1.0 Beräkningsmodeller Vindkraftljud kan beräknas med olika modeller. Naturvårdsverket har en beräkningsmodell, härefter kallad den svenska modellen, som beskrivs i skriften Ljud från vindkraftverk. Till skillnad från andra mer avancerade beräkningsmodeller som Nord2000 (En nordisk beräkningsmetod) eller Industribullermodellen (General Prediction Model) tar den svenska modellen inte hänsyn till terrängens beskaffenhet vad det gäller vegetation, hårdhet eller höjdvariationer. Det innebär att beräkningar utförda med den svenska modellen ofta visar på några decibel högre ljudnivåer än de andra nämnda. Skillnaden mellan olika beräkningsmodellen uppnår normalt till maximalt 5. Eftersom de planerade vindkraftverken är så pass höga som 135 meter, har markdämpningen på nära avstånd, upp till några hundra meter inte en så stor påverkan på ljudutbredningen. 4 (7) 5 (7)

4 Uppdragsnr: Vindkraftpark Markbygden Uppdragsnr: Vindkraftpark Markbygden Daterad: Bullerutredning rapport Daterad: Bullerutredning rapport Reviderad: Reviderad: Handläggare: Johanna Thorén Status: under arbete Handläggare: Johanna Thorén Status: under arbete C:\Documents and Settings\sejt13477\Desktop\Markbygden bullerutredning.doc Mall: Rapport Advanced 2010.dot ver 1.0 Riktvärden och bedömningsgrunder Enligt Naturvårdsverkets riktvärden bör ljudnivån från vindkraftverk vid bostäder inte vara högre än 40, någon gång under dygnet. I friluftsområden och i områden med lågt bakgrundsljud bör den inte överstiga 35. Om vindkraftverken ger ifrån sig så kallade rena toner bör ljudnivån vara 5 lägre. Riktvärdena skall gälla avseende ljudnivån från såväl den planerade anläggningen som närliggande befintliga vindkraftsanläggningar. I den här utredningen beaktas endast verken i etapp 1, vilka kommer att bli de första i området. Då ljudutredning för planerade etapp 2 och 3 genomförs kommer verken i etapp 1 återigen beaktas tillsammans med tillkommande verk. Beräkning Beräkningen är gjord med den svenska modellen, Ljud från vindkraft. Enligt anvisning gäller vindstyrkan 8 m/s på 10 meters höjd, medvind i alla riktningar. Tar ej hänsyn till markdämpning eller skärmning på grund av kuperad terräng. Det resulterar generellt i högre beräknade ljudnivåer än med andra modeller såsom Nord2000 eller Industribullermodellen (General Prediction Model). Den svenska modellen redovisar i och med detta ett värsta-fall. Ljudeffekter Ljudeffekter för de två typerna av verk, E MW och E-126 7,5 MW, har erhållits från tillverkaren. Tabell 1. Oktavbandsspektra för vindkraftverken som används i beräkningarna. Frekvens, Hz i oktavband L WA Modell E ,3 97,3 97,0 99,6 101,4 96,5 84,2 76,1 106,0 E ,9 96,9 99,1 102,4 103,1 101,0 95,9 87,4 108,4 E-126 har en rotordiameter på 127 meter, och variabelt varvtal som varierar mellan 5-12 varv per minut beroende på vindhastighet. Uppmätt ljudeffekt för en E-126 med en generatorstorlek på 6 MW har för beräkningarna skalats upp till beräknad källjudnivå för en generator på 7,5 MW. För E-101 har ljudeffekten baserats på uppmätta värden från verktypen E-82, dvs. ett verk med något mindre rotor. Enligt tillverkarens egen ljudavdelning bör inte skillnaden vara större än att ljudeffekten kan skalas upp till rätt källjudnivå utifrån oktavbandsspektra för E Ljuddata för E-101 baseras oktavbandsspektra för E-82 vilket har skalats upp till rätt nivå. 2 Ljuddata för E-126 baseras på oktavbandsspektra för E MW och har skalats upp till rätt -nivå. C:\Documents and Settings\sejt13477\Desktop\Markbygden bullerutredning.doc Mall: Rapport Advanced 2010.dot ver 1.0 Ökning av ljudeffekten på grund av tonalt ljud beräknas att aldrig överstiga 2 db, och sker vid vindhastigheter som ger något under maximal produktionseffekt. Resultat Resultatet redovisas i medföljande bilagor 1-7. Bilagorna innehåller en översiktsbild med beräkning för samtliga verk, samt detaljbilder över Yttersta, Fagerheden, Strömnäs och Nybodarna. För Strömnäs (Råmyran) och Nybodarna redovisas också beräkning med det närmst belägna verket exkluderat som ett alternativ för att klara riktvärdet på 40. Kommentarer Bedömning har inte gjorts huruvida husen i respektive bebyggelse används som bostad, fritidshus eller annat. Yttersta Bebyggelsen i området hamnar med ljudnivåer under 35., jfr bilaga 2. Fagerheden Bebyggelsen i området hamnar med ljudnivåer under 40, men inte under 35, jfr bilaga 3 Strömnäs Bebyggelsen i området Strömnäs hamnar med ljudnivåer under 35., jfr bilaga 4. Fastigheten vid Råmyran får nivåer på över 40, oavsett vilken beräkningsmodell som används (jämförelse har gjorts med svenska modellen och Industribullermodellen). Om det närmast belägna verket exluderas klaras riktvärdet på 40, jfr bilaga 5. Nybodarna Bebyggelsen i området, sånär på en fastighet, hamnar med ljudnivåer under 40 med inte under 35, jfr bilaga 6. Den fastighet i området som hamnar över 40, klarar sig under riktvärdet om det närmaste verket exkluderas, jfr bilaga 7. Kommentarer Med en mer detaljerad beräkning innehållande detaljerade markförhållanden, härsknande vindriktning samt information kring hur berörda fastigheter används kan en mer noggrann bedömning för enskilda hus göras. 6 (7) 7 (7)

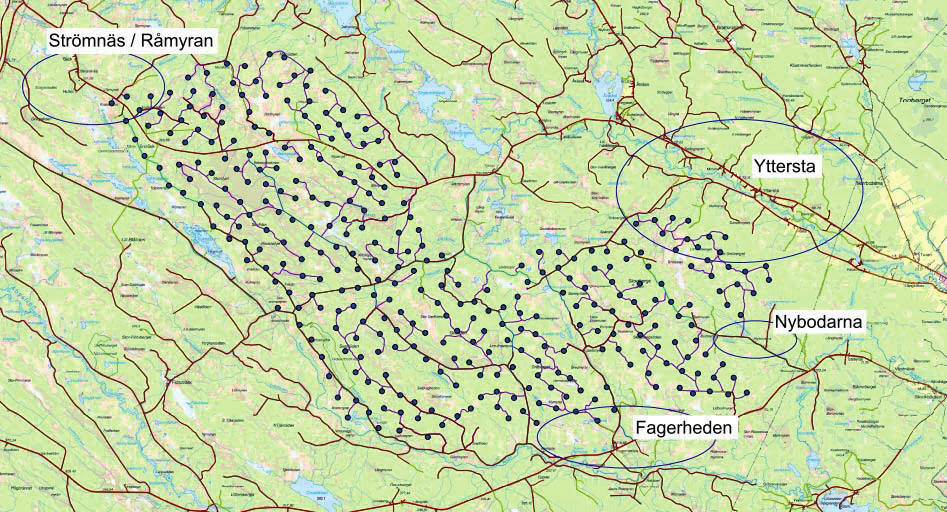

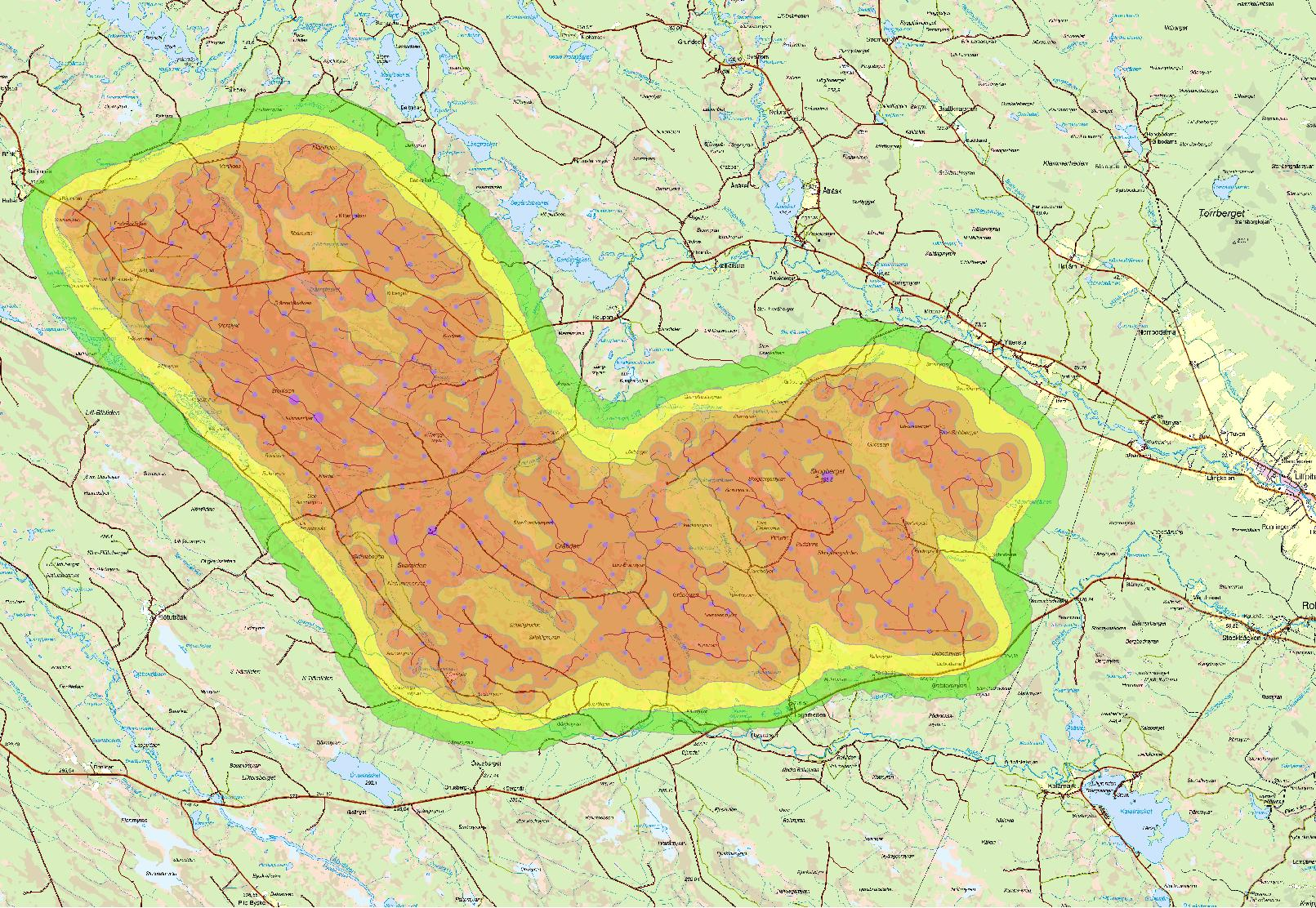

5 Samtliga verk 0 1,5 3 6 Översikt etapp 1

6 Samtliga verk 0 0,25 0,5 1 Yttersta

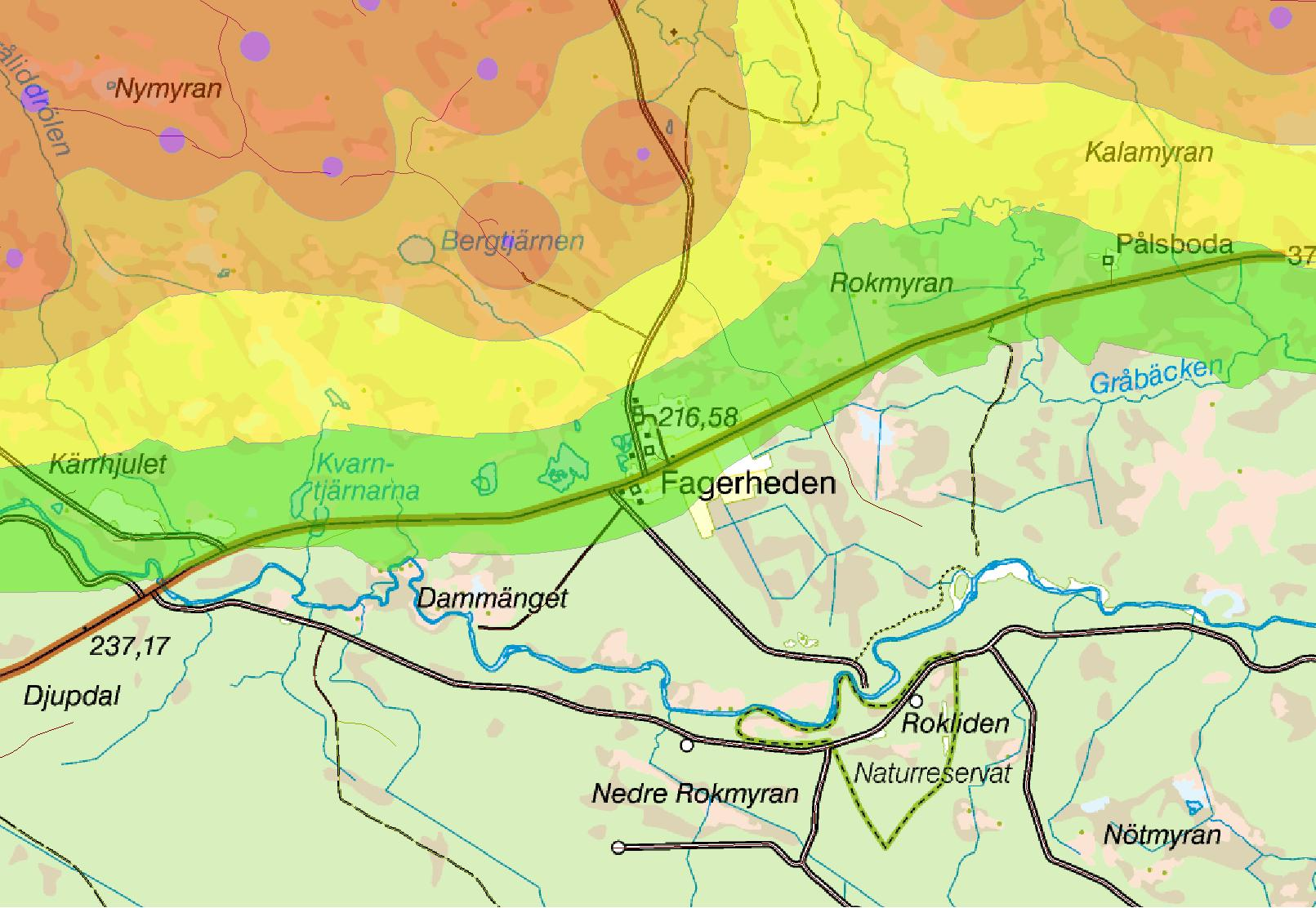

7 Samtliga verk 0 0,25 0,5 1 Fagerheden

8 Samtliga verk 0 0,25 0,5 1 Strömnäs och Råmyran

9 Råmyran - alternativ 0 0,25 0,5 1 Strömnäs och Råmyran

10 Samtliga verk 0 0,25 0,5 1 Nybodarna

11 Nybodarna - alternativ 0 0,25 0,5 1 Nybodarna
