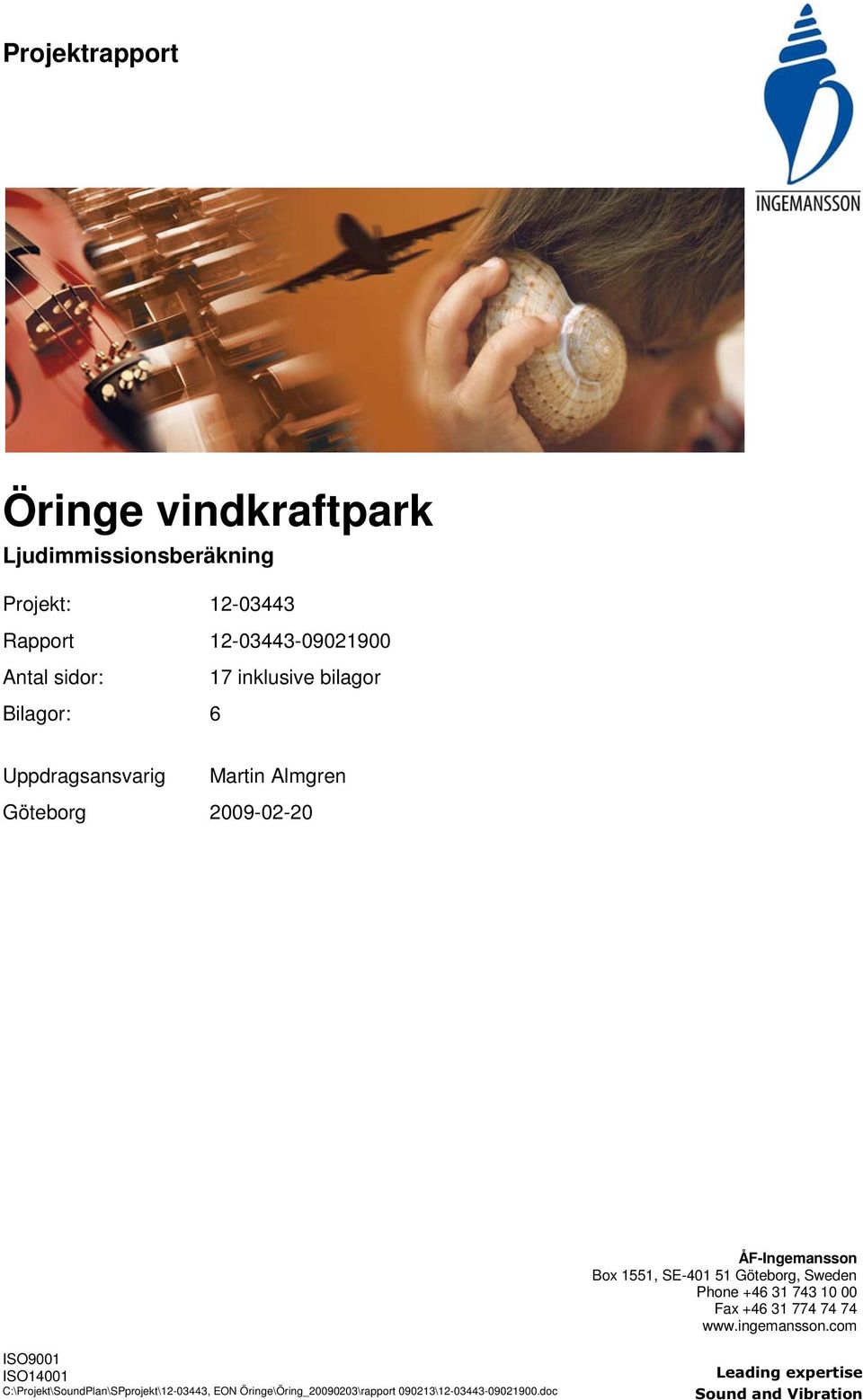

1 Projektrapport Öringe vindkraftpark Ljudimmissionsberäkning Projekt: Rapport Antal sidor: 17 inklusive bilagor Bilagor: 6 Uppdragsansvarig Martin Almgren Göteborg ÅF-Ingemansson Box 1551, SE Göteborg, Sweden Phone Fax ISO9001 ISO14001 C:\Projekt\SoundPlan\SPprojekt\ , EON Öringe\Öring_ \rapport \ doc

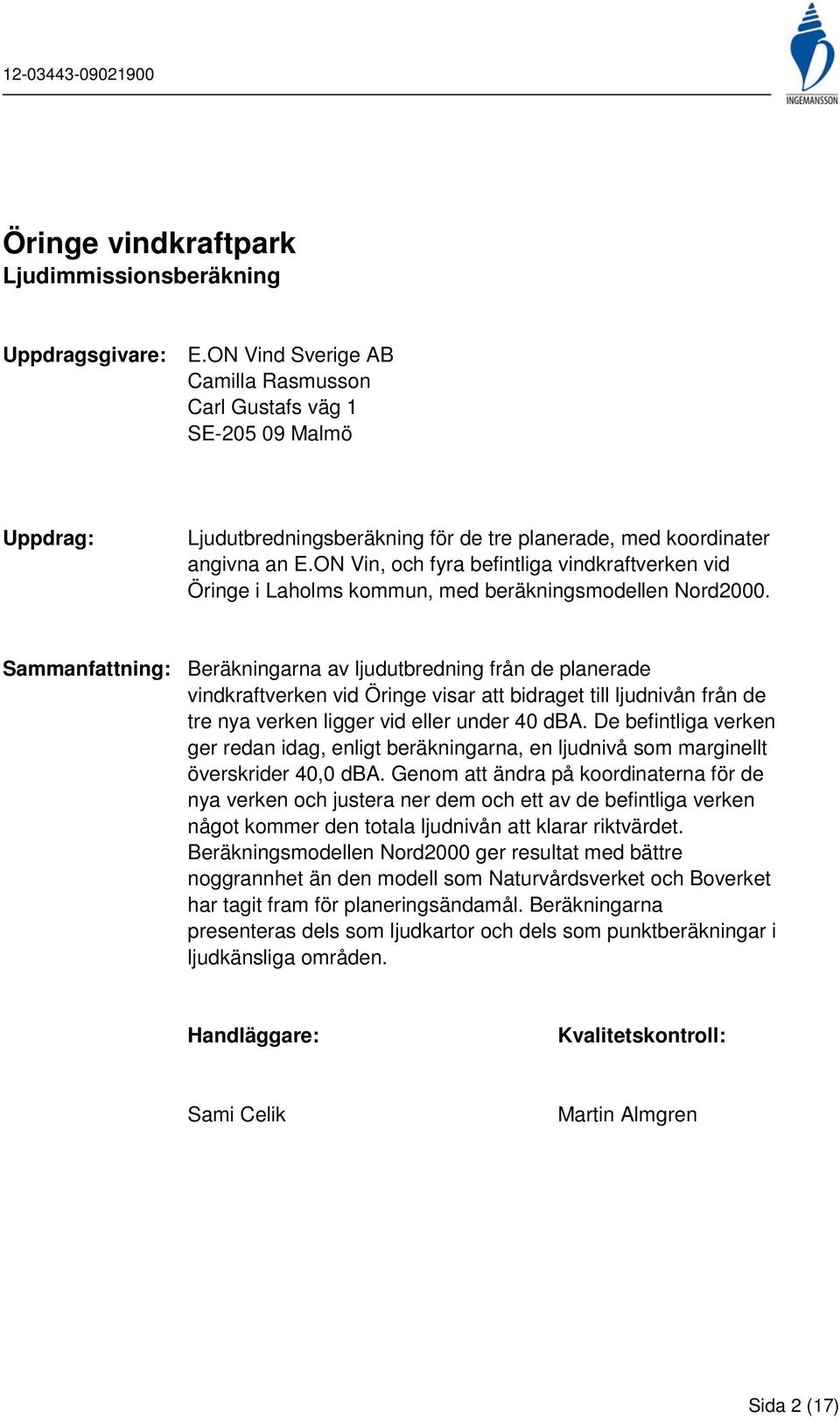

2 Öringe vindkraftpark Ljudimmissionsberäkning Uppdragsgivare: E.ON Vind Sverige AB Camilla Rasmusson Carl Gustafs väg 1 SE Malmö Uppdrag: Ljudutbredningsberäkning för de tre planerade, med koordinater angivna an E.ON Vin, och fyra befintliga vindkraftverken vid Öringe i Laholms kommun, med beräkningsmodellen Nord2000. Sammanfattning: Beräkningarna av ljudutbredning från de planerade vindkraftverken vid Öringe visar att bidraget till ljudnivån från de tre nya verken ligger vid eller under 40 dba. De befintliga verken ger redan idag, enligt beräkningarna, en ljudnivå som marginellt överskrider 40,0 dba. Genom att ändra på koordinaterna för de nya verken och justera ner dem och ett av de befintliga verken något kommer den totala ljudnivån att klarar riktvärdet. Beräkningsmodellen Nord2000 ger resultat med bättre noggrannhet än den modell som Naturvårdsverket och Boverket har tagit fram för planeringsändamål. Beräkningarna presenteras dels som ljudkartor och dels som punktberäkningar i ljudkänsliga områden. Handläggare: Kvalitetskontroll: Sami Celik Martin Almgren Sida 2 (17)

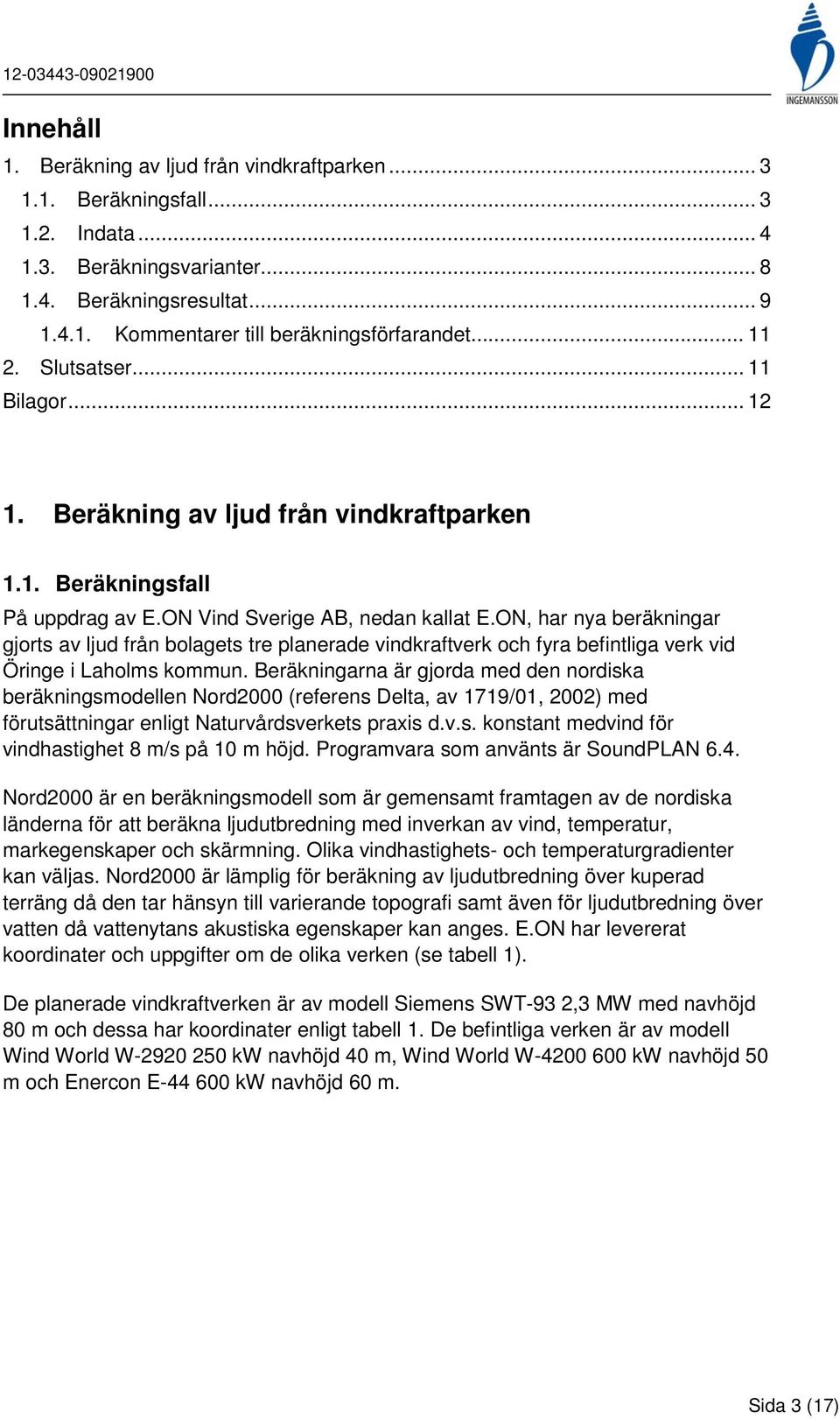

3 Innehåll 1. Beräkning av ljud från vindkraftparken Beräkningsfall Indata Beräkningsvarianter Beräkningsresultat Kommentarer till beräkningsförfarandet Slutsatser Bilagor Beräkning av ljud från vindkraftparken 1.1. Beräkningsfall På uppdrag av E.ON Vind Sverige AB, nedan kallat E.ON, har nya beräkningar gjorts av ljud från bolagets tre planerade vindkraftverk och fyra befintliga verk vid Öringe i Laholms kommun. Beräkningarna är gjorda med den nordiska beräkningsmodellen Nord2000 (referens Delta, av 1719/01, 2002) med förutsättningar enligt Naturvårdsverkets praxis d.v.s. konstant medvind för vindhastighet 8 m/s på 10 m höjd. Programvara som använts är SoundPLAN 6.4. Nord2000 är en beräkningsmodell som är gemensamt framtagen av de nordiska länderna för att beräkna ljudutbredning med inverkan av vind, temperatur, markegenskaper och skärmning. Olika vindhastighets- och temperaturgradienter kan väljas. Nord2000 är lämplig för beräkning av ljudutbredning över kuperad terräng då den tar hänsyn till varierande topografi samt även för ljudutbredning över vatten då vattenytans akustiska egenskaper kan anges. E.ON har levererat koordinater och uppgifter om de olika verken (se tabell 1). De planerade vindkraftverken är av modell Siemens SWT-93 2,3 MW med navhöjd 80 m och dessa har koordinater enligt tabell 1. De befintliga verken är av modell Wind World W kw navhöjd 40 m, Wind World W kw navhöjd 50 m och Enercon E kw navhöjd 60 m. Sida 3 (17)

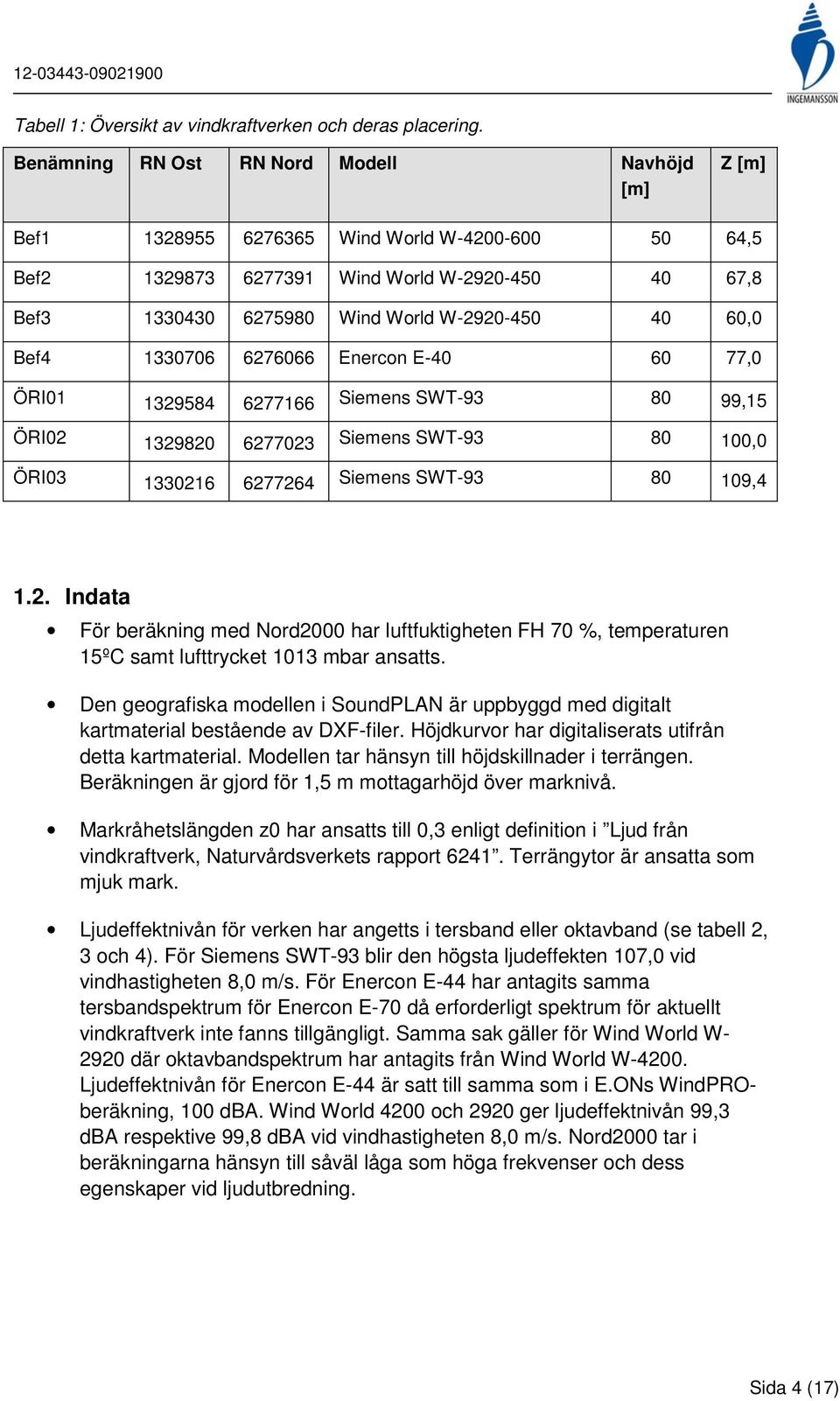

4 Tabell 1: Översikt av vindkraftverken och deras placering. Benämning RN Ost RN Nord Modell Navhöjd [m] Z [m] Bef Wind World W ,5 Bef Wind World W ,8 Bef Wind World W ,0 Bef Enercon E ,0 ÖRI Siemens SWT ,15 ÖRI Siemens SWT ,0 ÖRI Siemens SWT , Indata För beräkning med Nord2000 har luftfuktigheten FH 70 %, temperaturen 15ºC samt lufttrycket 1013 mbar ansatts. Den geografiska modellen i SoundPLAN är uppbyggd med digitalt kartmaterial bestående av DXF-filer. Höjdkurvor har digitaliserats utifrån detta kartmaterial. Modellen tar hänsyn till höjdskillnader i terrängen. Beräkningen är gjord för 1,5 m mottagarhöjd över marknivå. Markråhetslängden z0 har ansatts till 0,3 enligt definition i Ljud från vindkraftverk, Naturvårdsverkets rapport Terrängytor är ansatta som mjuk mark. Ljudeffektnivån för verken har angetts i tersband eller oktavband (se tabell 2, 3 och 4). För Siemens SWT-93 blir den högsta ljudeffekten 107,0 vid vindhastigheten 8,0 m/s. För Enercon E-44 har antagits samma tersbandspektrum för Enercon E-70 då erforderligt spektrum för aktuellt vindkraftverk inte fanns tillgängligt. Samma sak gäller för Wind World W där oktavbandspektrum har antagits från Wind World W Ljudeffektnivån för Enercon E-44 är satt till samma som i E.ONs WindPROberäkning, 100 dba. Wind World 4200 och 2920 ger ljudeffektnivån 99,3 dba respektive 99,8 dba vid vindhastigheten 8,0 m/s. Nord2000 tar i beräkningarna hänsyn till såväl låga som höga frekvenser och dess egenskaper vid ljudutbredning. Sida 4 (17)

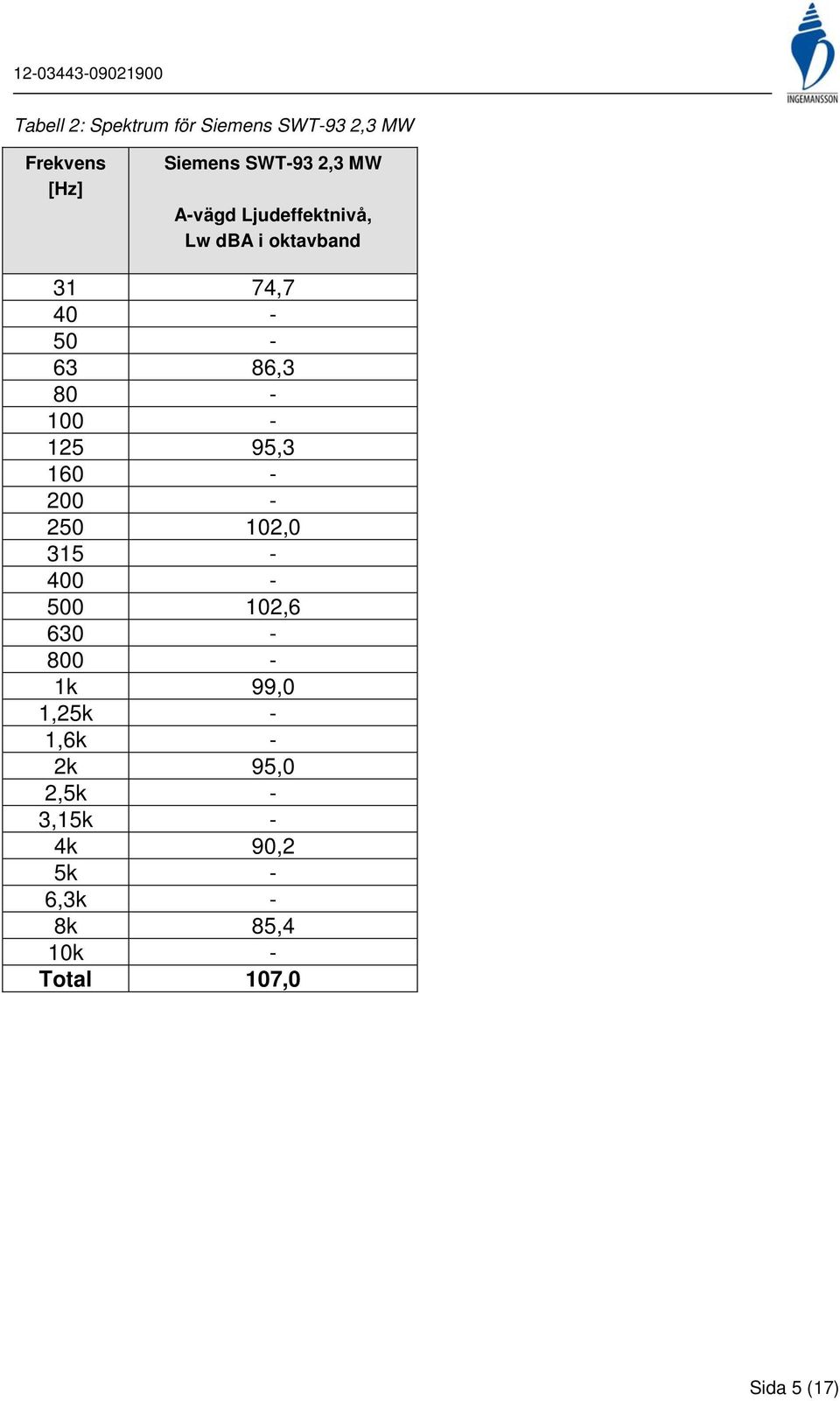

5 Tabell 2: Spektrum för Siemens SWT-93 2,3 MW Frekvens [Hz] Siemens SWT-93 2,3 MW A-vägd Ljudeffektnivå, Lw dba i oktavband 31 74, , , , , k 99,0 1,25k - 1,6k - 2k 95,0 2,5k - 3,15k - 4k 90,2 5k - 6,3k - 8k 85,4 10k - Total 107,0 Sida 5 (17)

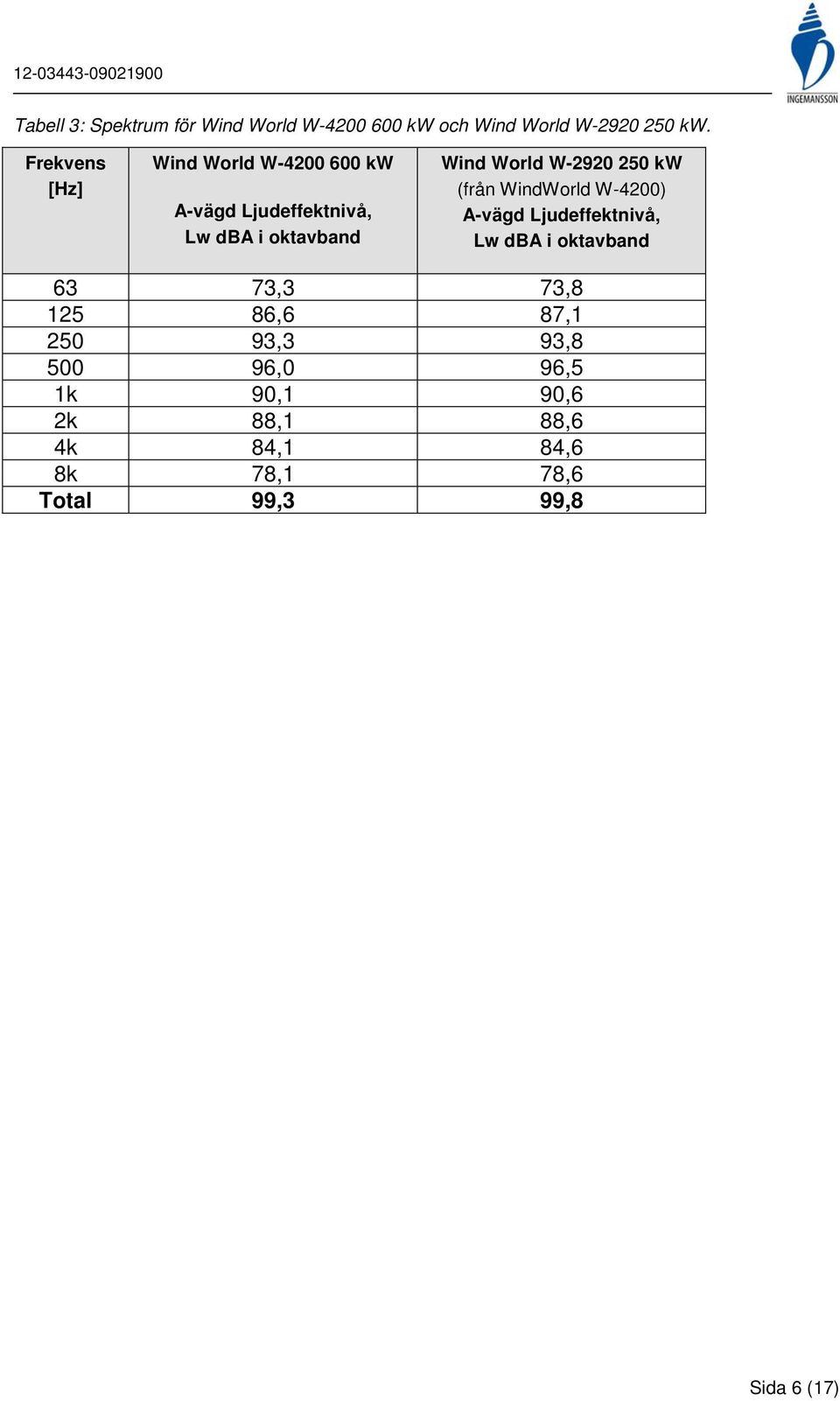

6 Tabell 3: Spektrum för Wind World W kw och Wind World W kw. Frekvens [Hz] Wind World W kw A-vägd Ljudeffektnivå, Lw dba i oktavband Wind World W kw (från WindWorld W-4200) A-vägd Ljudeffektnivå, Lw dba i oktavband 63 73,3 73, ,6 87, ,3 93, ,0 96,5 1k 90,1 90,6 2k 88,1 88,6 4k 84,1 84,6 8k 78,1 78,6 Total 99,3 99,8 Sida 6 (17)

7 Tabell 4: Spektrum för Enercon E-44. Frekvens [Hz] Enercon E-44 (från Enercon E-70) A-vägd ljudeffektnivå, Lw = dba i tersband 50 73, , , , , , , , , , , , ,4 1k 87,3 1,25k 85,9 1,6k 84,3 2k 83,3 2,5k 81,0 3,15k 78,0 4k 75,9 5k 73,6 6,3k 71,2 8k 69,2 10k 68,2 Total 100,0 Sida 7 (17)

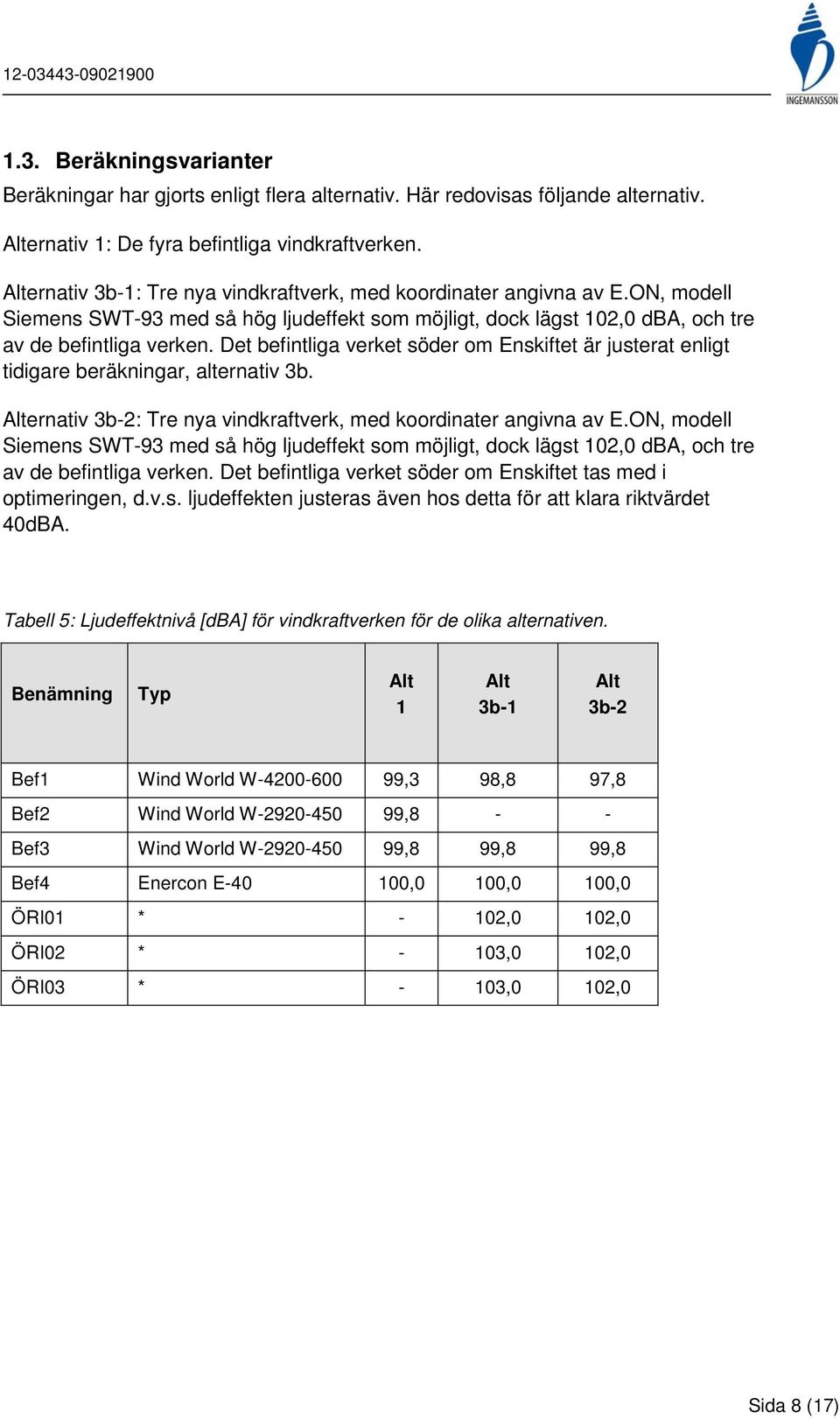

8 1.3. Beräkningsvarianter Beräkningar har gjorts enligt flera alternativ. Här redovisas följande alternativ. Alternativ 1: De fyra befintliga vindkraftverken. Alternativ 3b-1: Tre nya vindkraftverk, med koordinater angivna av E.ON, modell Siemens SWT-93 med så hög ljudeffekt som möjligt, dock lägst 102,0 dba, och tre av de befintliga verken. Det befintliga verket söder om Enskiftet är justerat enligt tidigare beräkningar, alternativ 3b. Alternativ 3b-2: Tre nya vindkraftverk, med koordinater angivna av E.ON, modell Siemens SWT-93 med så hög ljudeffekt som möjligt, dock lägst 102,0 dba, och tre av de befintliga verken. Det befintliga verket söder om Enskiftet tas med i optimeringen, d.v.s. ljudeffekten justeras även hos detta för att klara riktvärdet 40dBA. Tabell 5: Ljudeffektnivå [dba] för vindkraftverken för de olika alternativen. Benämning Typ Alt 1 Alt 3b-1 Alt 3b-2 Bef1 Wind World W ,3 98,8 97,8 Bef2 Wind World W ,8 - - Bef3 Wind World W ,8 99,8 99,8 Bef4 Enercon E ,0 100,0 100,0 ÖRI01 * - 102,0 102,0 ÖRI02 * - 103,0 102,0 ÖRI03 * - 103,0 102,0 Sida 8 (17)

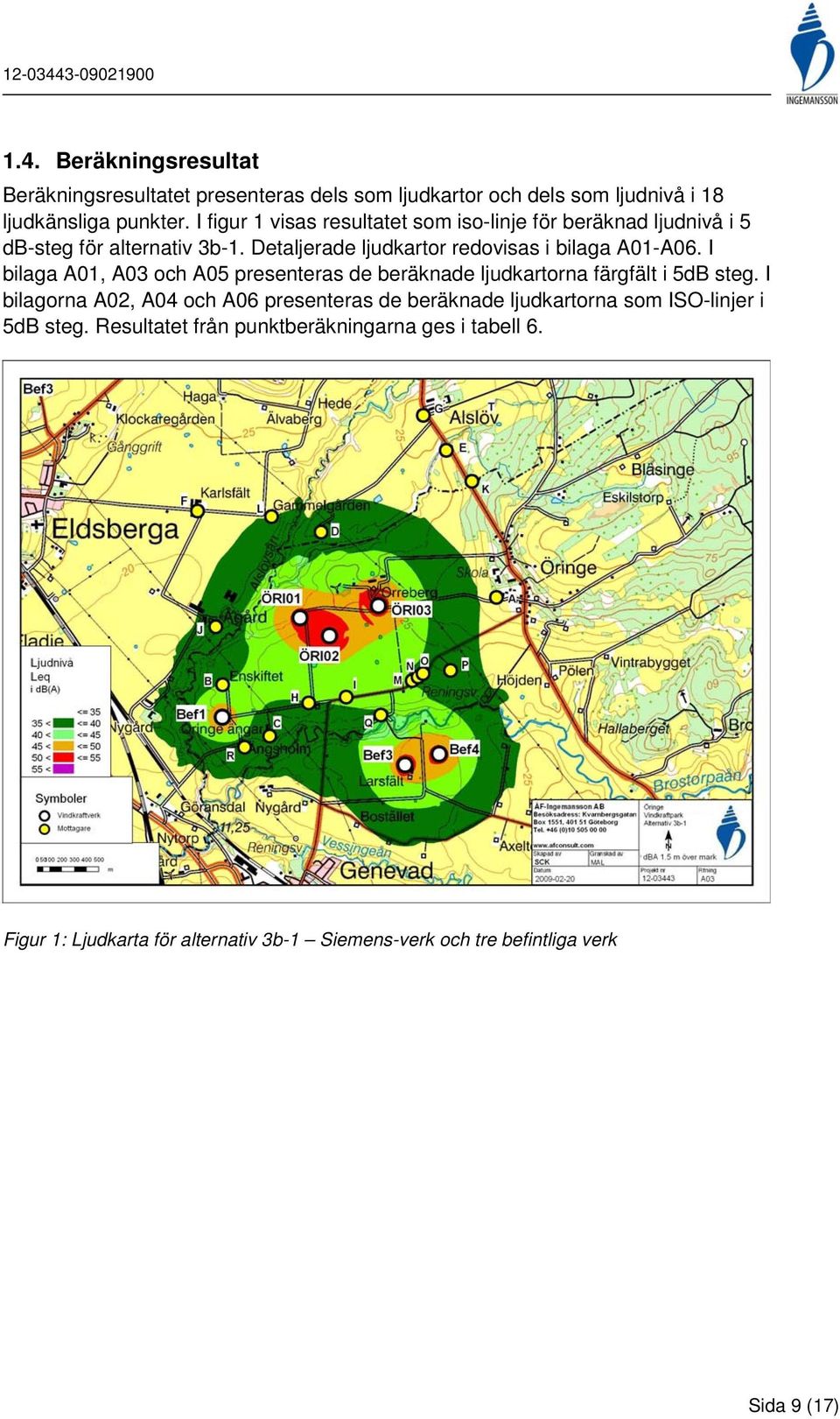

9 1.4. Beräkningsresultat Beräkningsresultatet presenteras dels som ljudkartor och dels som ljudnivå i 18 ljudkänsliga punkter. I figur 1 visas resultatet som iso-linje för beräknad ljudnivå i 5 db-steg för alternativ 3b-1. Detaljerade ljudkartor redovisas i bilaga A01-A06. I bilaga A01, A03 och A05 presenteras de beräknade ljudkartorna färgfält i 5dB steg. I bilagorna A02, A04 och A06 presenteras de beräknade ljudkartorna som ISO-linjer i 5dB steg. Resultatet från punktberäkningarna ges i tabell 6. Figur 1: Ljudkarta för alternativ 3b-1 Siemens-verk och tre befintliga verk Sida 9 (17)

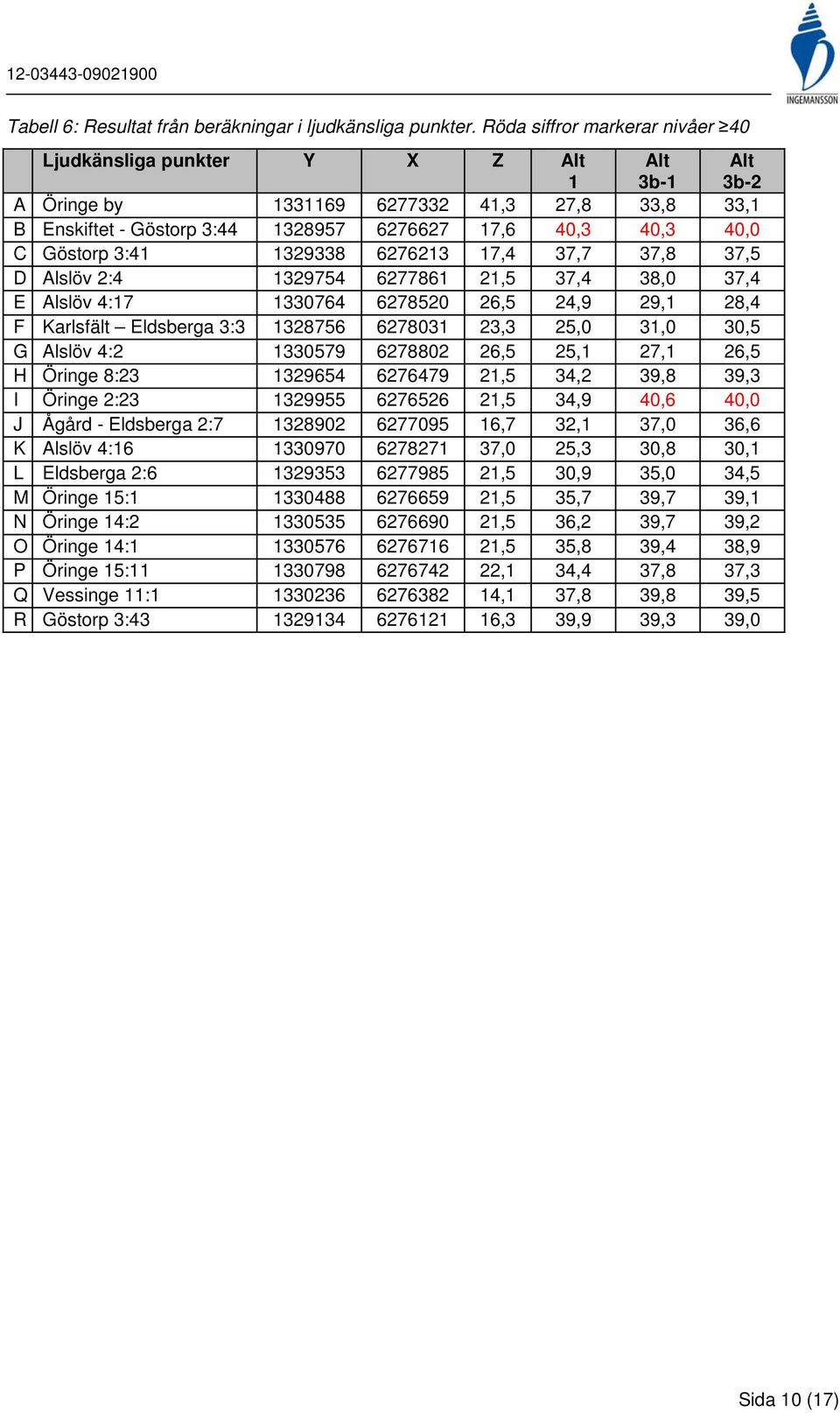

10 Tabell 6: Resultat från beräkningar i ljudkänsliga punkter. Röda siffror markerar nivåer 40 Ljudkänsliga punkter Y X Z Alt 1 Alt 3b-1 Alt 3b-2 A Öringe by ,3 27,8 33,8 33,1 B Enskiftet - Göstorp 3: ,6 40,3 40,3 40,0 C Göstorp 3: ,4 37,7 37,8 37,5 D Alslöv 2: ,5 37,4 38,0 37,4 E Alslöv 4: ,5 24,9 29,1 28,4 F Karlsfält Eldsberga 3: ,3 25,0 31,0 30,5 G Alslöv 4: ,5 25,1 27,1 26,5 H Öringe 8: ,5 34,2 39,8 39,3 I Öringe 2: ,5 34,9 40,6 40,0 J Ågård - Eldsberga 2: ,7 32,1 37,0 36,6 K Alslöv 4: ,0 25,3 30,8 30,1 L Eldsberga 2: ,5 30,9 35,0 34,5 M Öringe 15: ,5 35,7 39,7 39,1 N Öringe 14: ,5 36,2 39,7 39,2 O Öringe 14: ,5 35,8 39,4 38,9 P Öringe 15: ,1 34,4 37,8 37,3 Q Vessinge 11: ,1 37,8 39,8 39,5 R Göstorp 3: ,3 39,9 39,3 39,0 Sida 10 (17)

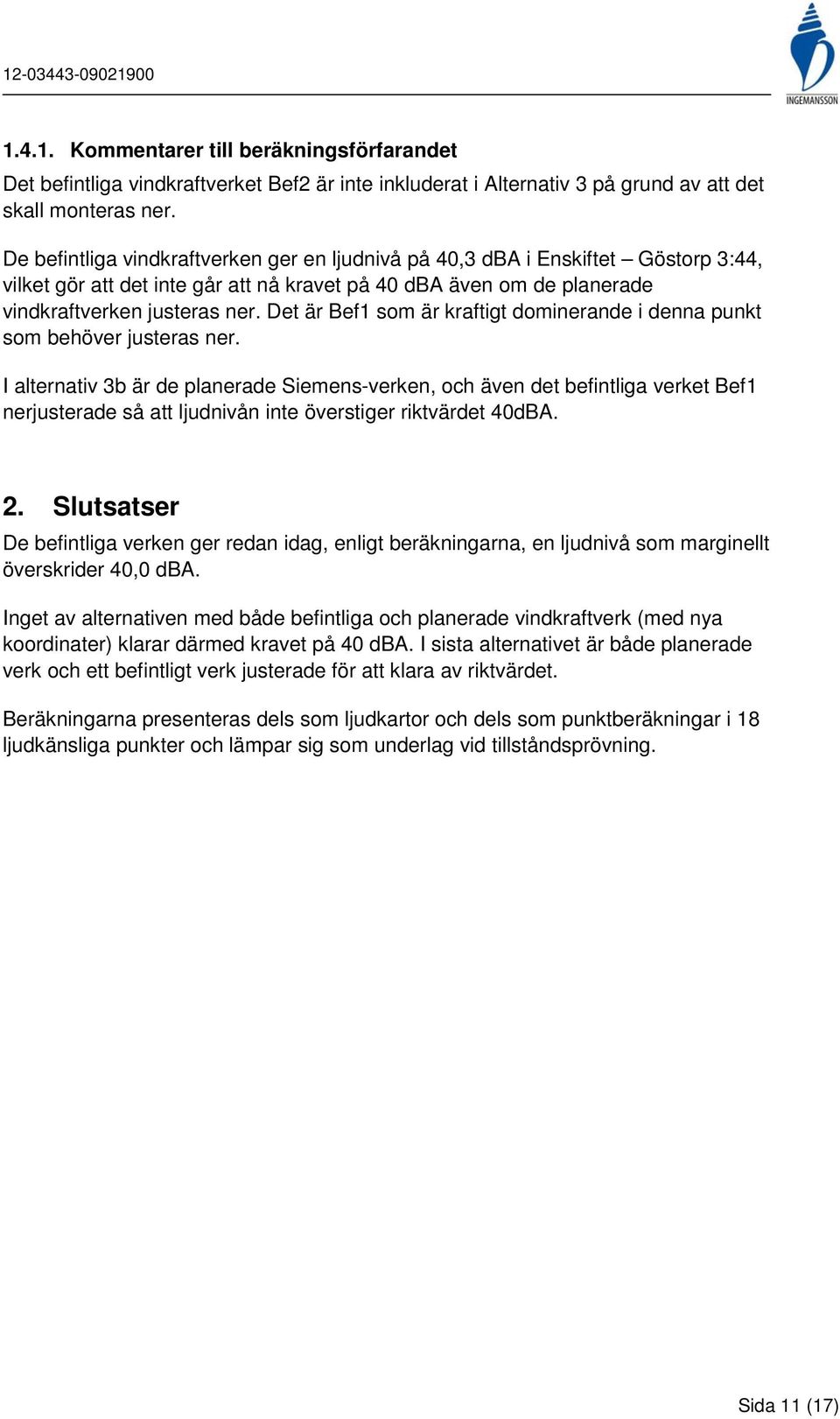

11 Kommentarer till beräkningsförfarandet Det befintliga vindkraftverket Bef2 är inte inkluderat i Alternativ 3 på grund av att det skall monteras ner. De befintliga vindkraftverken ger en ljudnivå på 40,3 dba i Enskiftet Göstorp 3:44, vilket gör att det inte går att nå kravet på 40 dba även om de planerade vindkraftverken justeras ner. Det är Bef1 som är kraftigt dominerande i denna punkt som behöver justeras ner. I alternativ 3b är de planerade Siemens-verken, och även det befintliga verket Bef1 nerjusterade så att ljudnivån inte överstiger riktvärdet 40dBA. 2. Slutsatser De befintliga verken ger redan idag, enligt beräkningarna, en ljudnivå som marginellt överskrider 40,0 dba. Inget av alternativen med både befintliga och planerade vindkraftverk (med nya koordinater) klarar därmed kravet på 40 dba. I sista alternativet är både planerade verk och ett befintligt verk justerade för att klara av riktvärdet. Beräkningarna presenteras dels som ljudkartor och dels som punktberäkningar i 18 ljudkänsliga punkter och lämpar sig som underlag vid tillståndsprövning. Sida 11 (17)

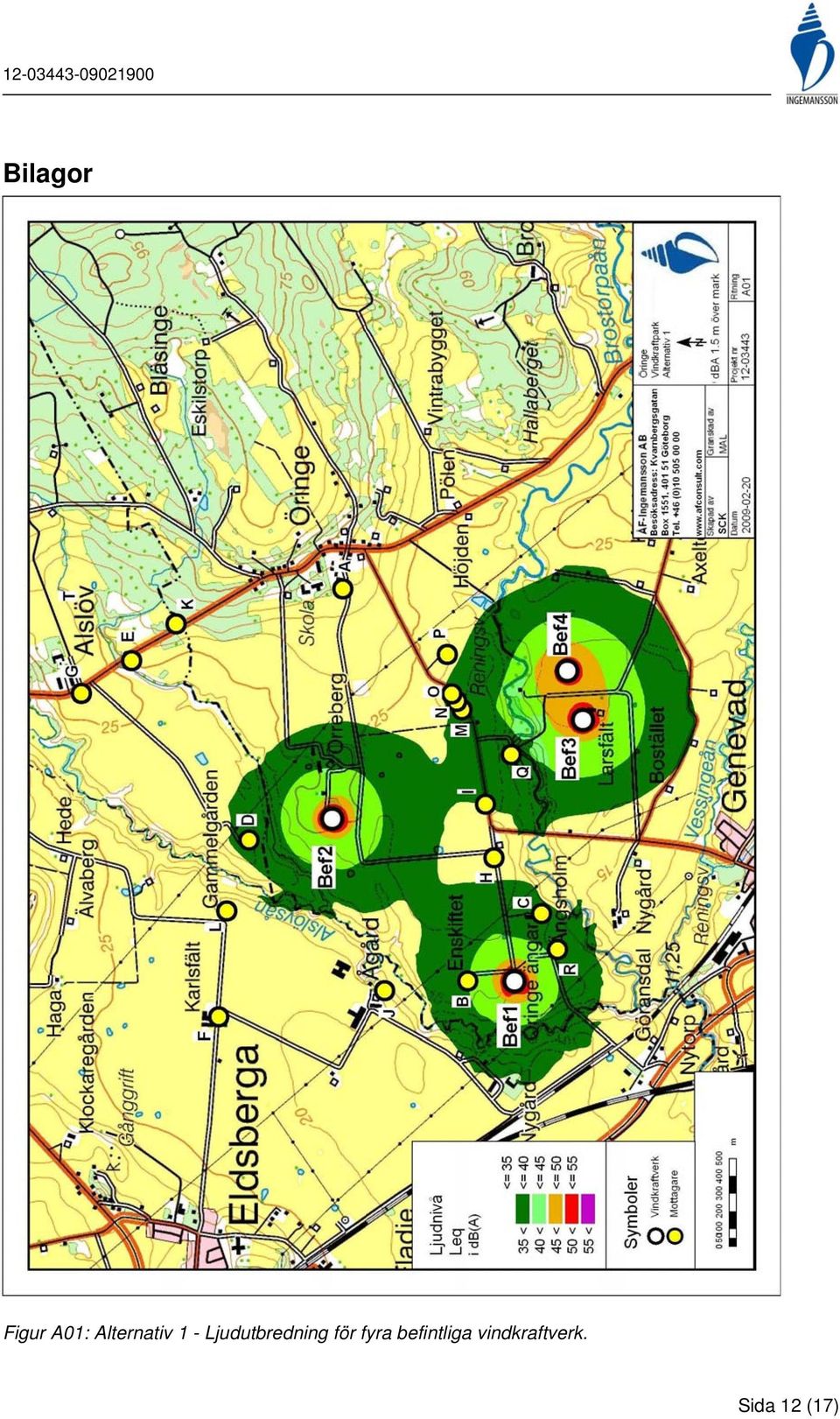

12 Bilagor Figur A01: Alternativ 1 - Ljudutbredning för fyra befintliga vindkraftverk. Sida 12 (17)

13 Figur A02: Alternativ 1 Ljudutbredning med ISO-linjer, för fyra befintliga vindkraftverk. Sida 13 (17)

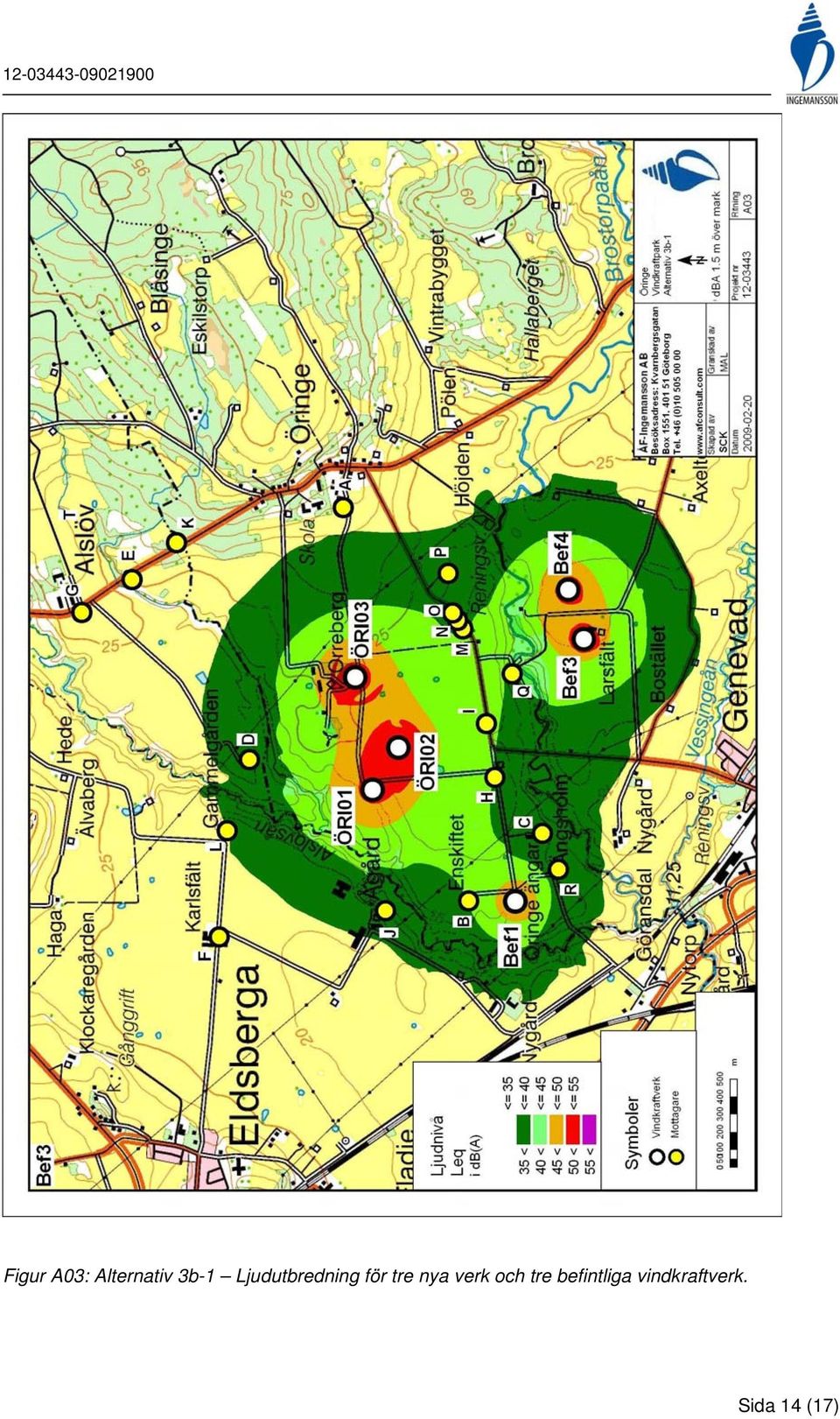

14 Figur A03: Alternativ 3b-1 Ljudutbredning för tre nya verk och tre befintliga vindkraftverk. Sida 14 (17)

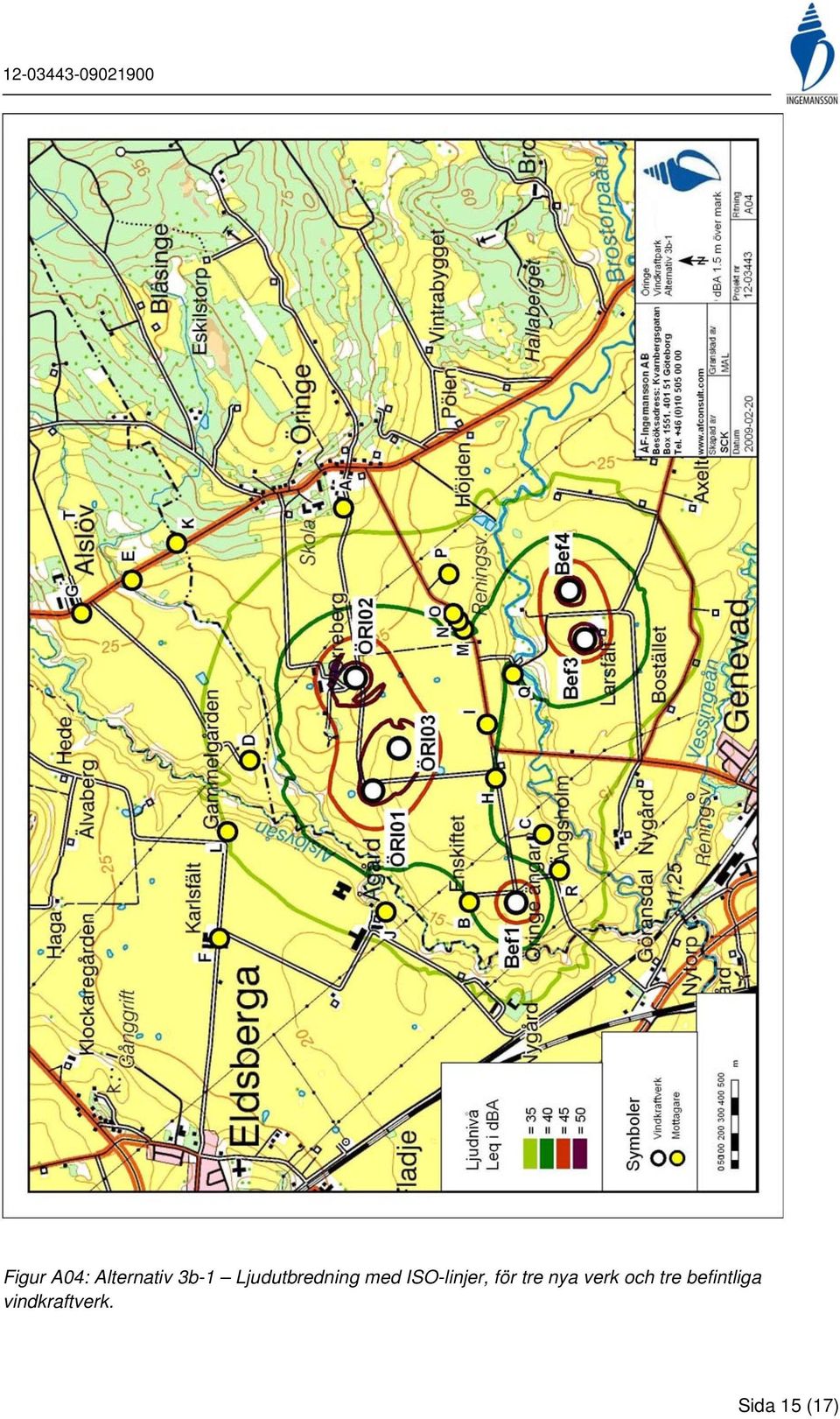

15 Figur A04: Alternativ 3b-1 Ljudutbredning med ISO-linjer, för tre nya verk och tre befintliga vindkraftverk. Sida 15 (17)

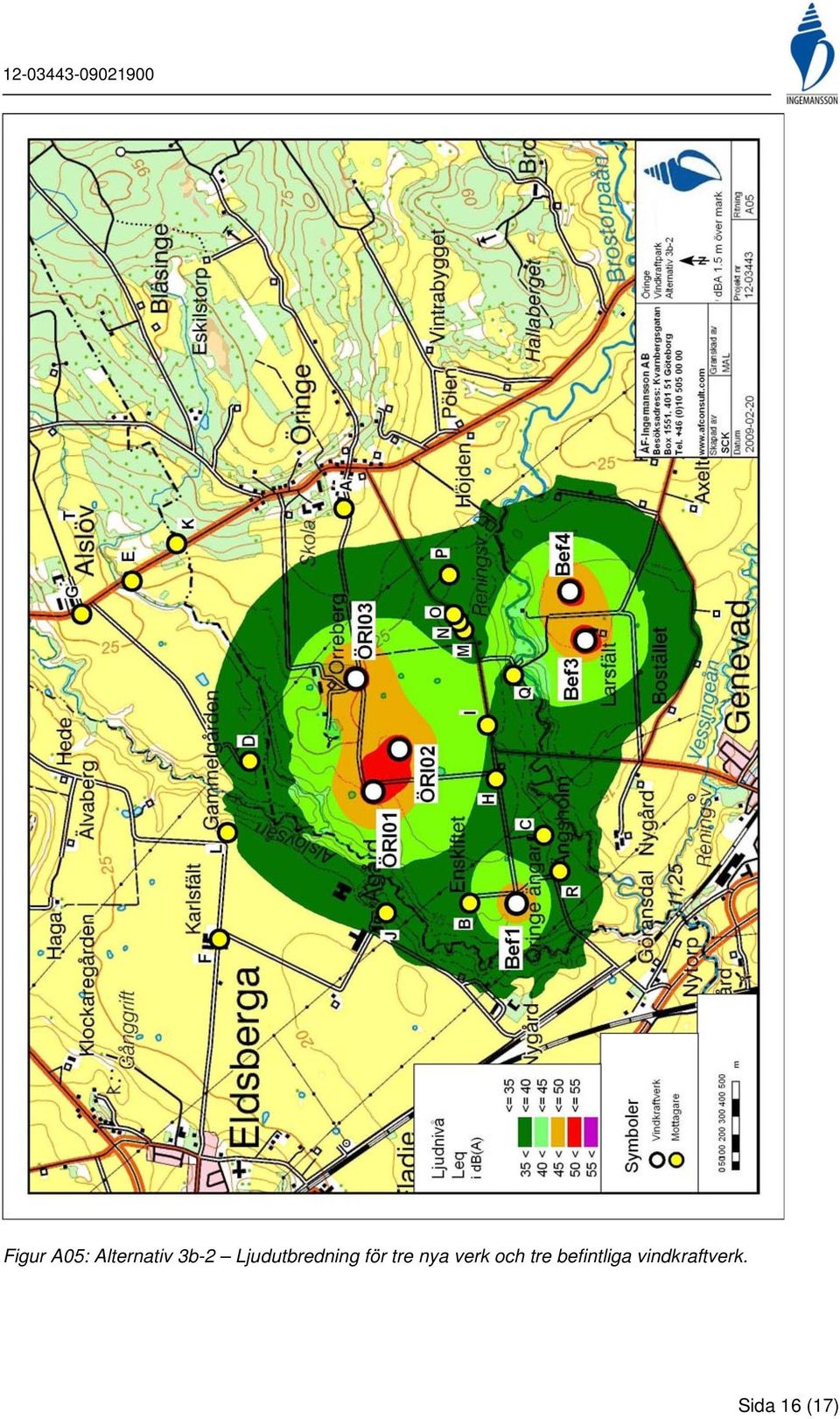

16 Figur A05: Alternativ 3b-2 Ljudutbredning för tre nya verk och tre befintliga vindkraftverk. Sida 16 (17)

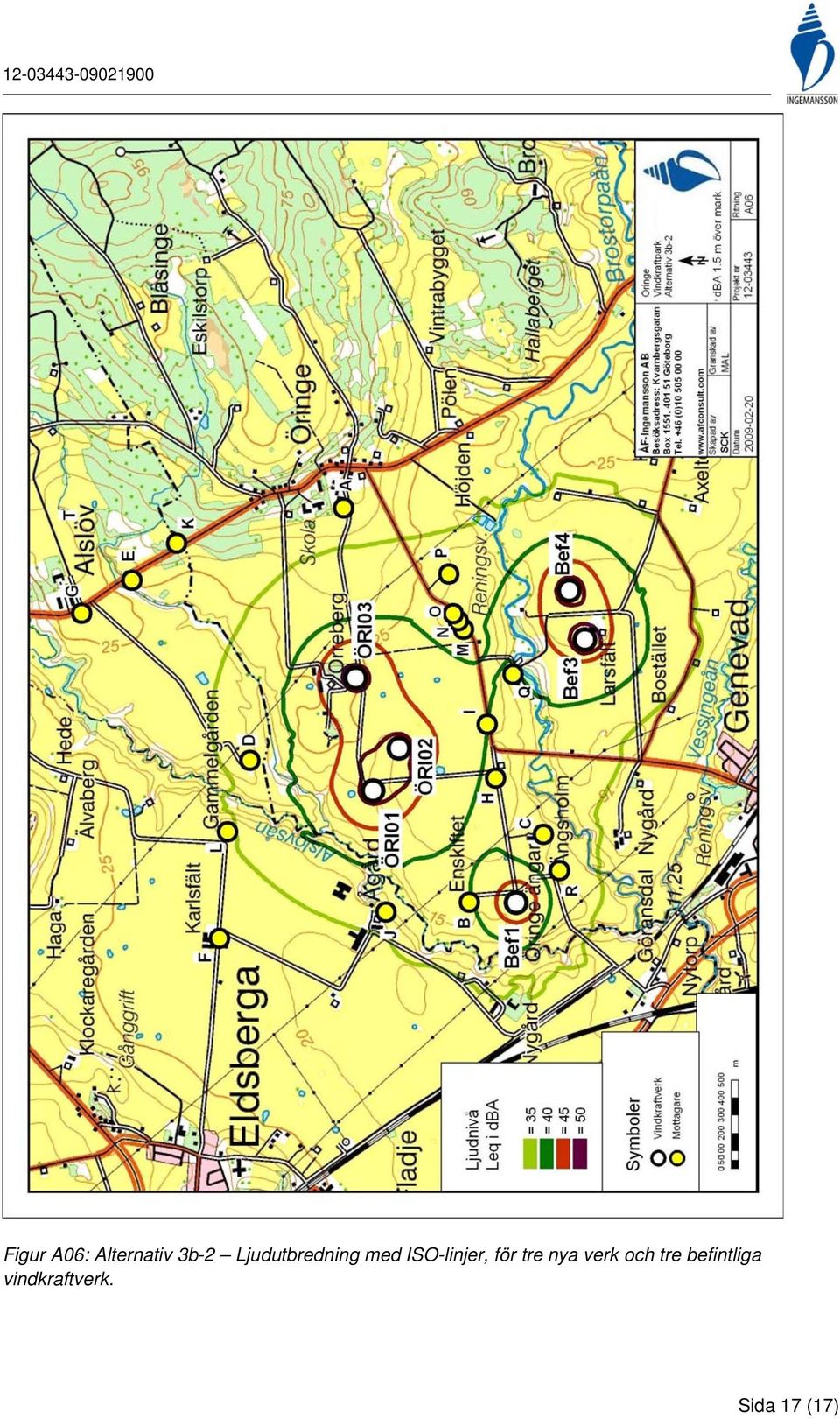

17 Figur A06: Alternativ 3b-2 Ljudutbredning med ISO-linjer, för tre nya verk och tre befintliga vindkraftverk. Sida 17 (17)
