Vindkraftpark Kvilla. Utredning om risk för lågt bakgrundsljud på grund av vindskyddat läge

Transkript

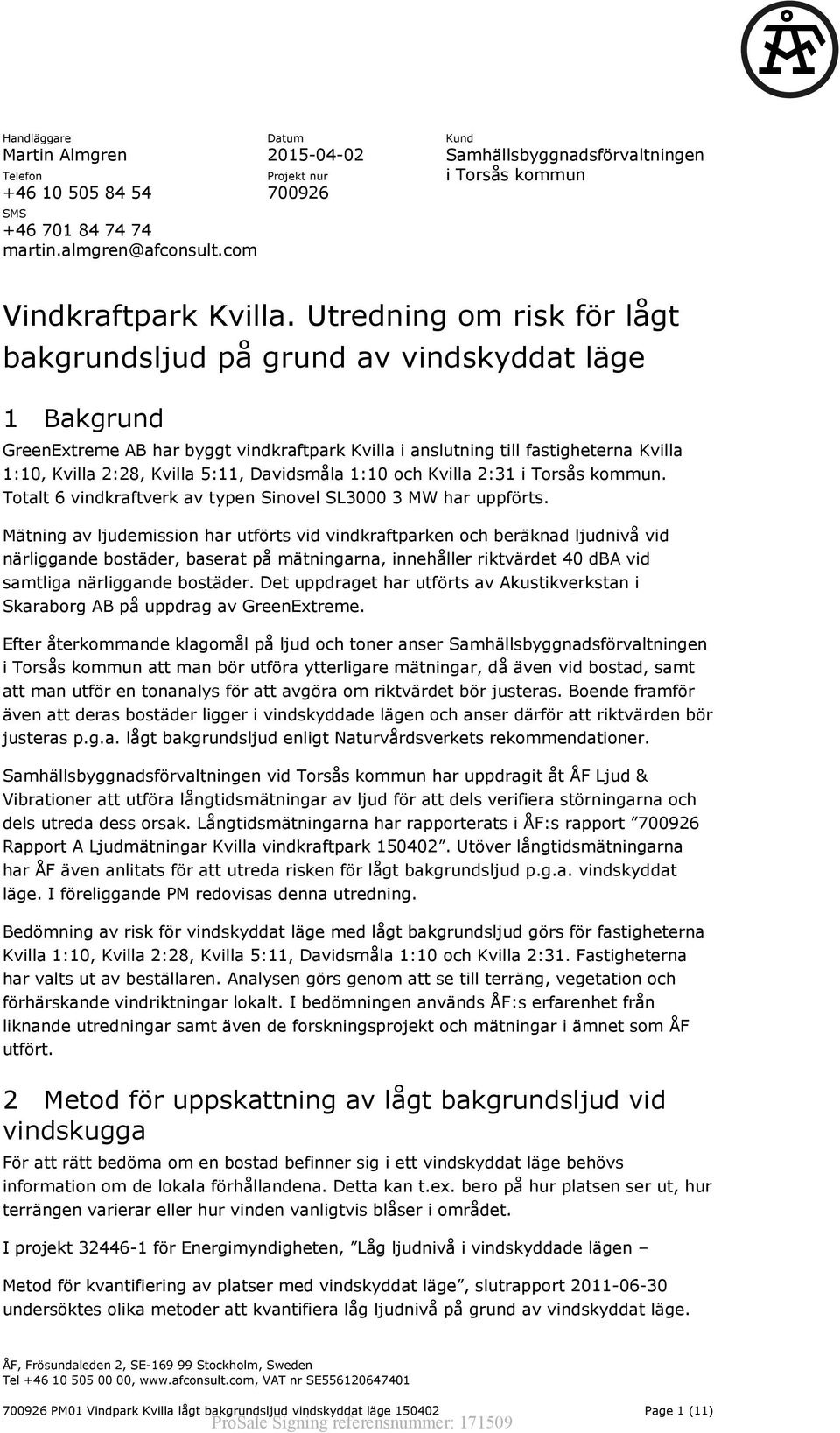

1 Handläggare Martin Almgren Telefon SMS Datum Projekt nur Kund Samhällsbyggnadsförvaltningen i Torsås kommun Vindkraftpark Kvilla. Utredning om risk för lågt bakgrundsljud på grund av vindskyddat läge 1 Bakgrund GreenExtreme AB har byggt vindkraftpark Kvilla i anslutning till fastigheterna Kvilla 1:10, Kvilla 2:28, Kvilla 5:11, Davidsmåla 1:10 och Kvilla 2:31 i Torsås kommun. Totalt 6 vindkraftverk av typen Sinovel SL MW har uppförts. Mätning av ljudemission har utförts vid vindkraftparken och beräknad ljudnivå vid närliggande bostäder, baserat på mätningarna, innehåller riktvärdet 40 dba vid samtliga närliggande bostäder. Det uppdraget har utförts av Akustikverkstan i Skaraborg AB på uppdrag av GreenExtreme. Efter återkommande klagomål på ljud och toner anser Samhällsbyggnadsförvaltningen i Torsås kommun att man bör utföra ytterligare mätningar, då även vid bostad, samt att man utför en tonanalys för att avgöra om riktvärdet bör justeras. Boende framför även att deras bostäder ligger i vindskyddade lägen och anser därför att riktvärden bör justeras p.g.a. lågt bakgrundsljud enligt Naturvårdsverkets rekommendationer. Samhällsbyggnadsförvaltningen vid Torsås kommun har uppdragit åt ÅF Ljud & Vibrationer att utföra långtidsmätningar av ljud för att dels verifiera störningarna och dels utreda dess orsak. Långtidsmätningarna har rapporterats i ÅF:s rapport Rapport A Ljudmätningar Kvilla vindkraftpark Utöver långtidsmätningarna har ÅF även anlitats för att utreda risken för lågt bakgrundsljud p.g.a. vindskyddat läge. I föreliggande PM redovisas denna utredning. Bedömning av risk för vindskyddat läge med lågt bakgrundsljud görs för fastigheterna Kvilla 1:10, Kvilla 2:28, Kvilla 5:11, Davidsmåla 1:10 och Kvilla 2:31. Fastigheterna har valts ut av beställaren. Analysen görs genom att se till terräng, vegetation och förhärskande vindriktningar lokalt. I bedömningen används ÅF:s erfarenhet från liknande utredningar samt även de forskningsprojekt och mätningar i ämnet som ÅF utfört. 2 Metod för uppskattning av lågt bakgrundsljud vid vindskugga För att rätt bedöma om en bostad befinner sig i ett vindskyddat läge behövs information om de lokala förhållandena. Detta kan t.ex. bero på hur platsen ser ut, hur terrängen varierar eller hur vinden vanligtvis blåser i området. I projekt för Energimyndigheten, Låg ljudnivå i vindskyddade lägen Metod för kvantifiering av platser med vindskyddat läge, slutrapport undersöktes olika metoder att kvantifiera låg ljudnivå på grund av vindskyddat läge. ÅF, Frösundaleden 2, SE Stockholm, Sweden Tel , VAT nr SE PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 1 (11)

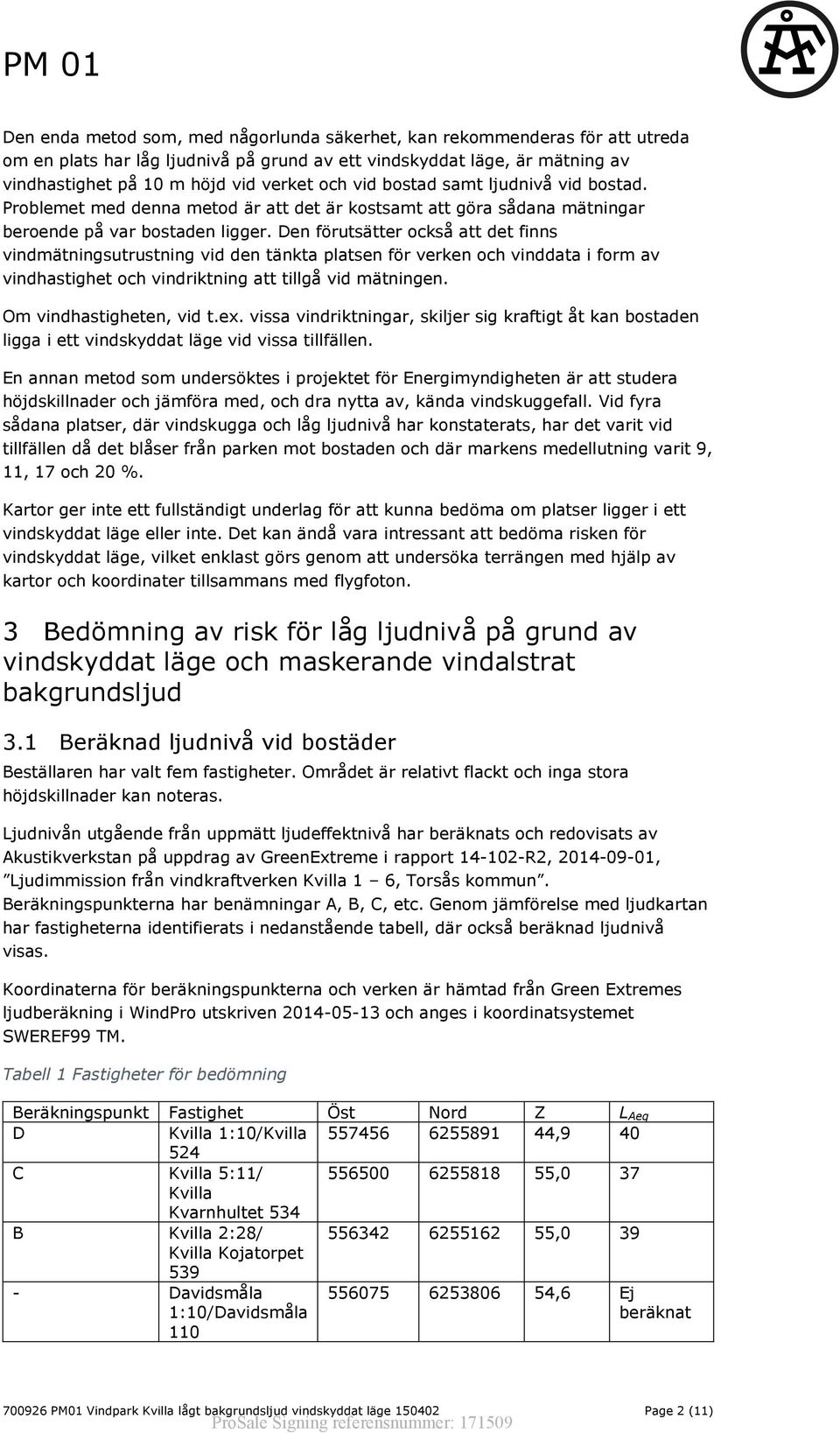

2 Den enda metod som, med någorlunda säkerhet, kan rekommenderas för att utreda om en plats har låg ljudnivå på grund av ett vindskyddat läge, är mätning av vindhastighet på 10 m höjd vid verket och vid bostad samt ljudnivå vid bostad. Problemet med denna metod är att det är kostsamt att göra sådana mätningar beroende på var bostaden ligger. Den förutsätter också att det finns vindmätningsutrustning vid den tänkta platsen för verken och vinddata i form av vindhastighet och vindriktning att tillgå vid mätningen. Om vindhastigheten, vid t.ex. vissa vindriktningar, skiljer sig kraftigt åt kan bostaden ligga i ett vindskyddat läge vid vissa tillfällen. En annan metod som undersöktes i projektet för Energimyndigheten är att studera höjdskillnader och jämföra med, och dra nytta av, kända vindskuggefall. Vid fyra sådana platser, där vindskugga och låg ljudnivå har konstaterats, har det varit vid tillfällen då det blåser från parken mot bostaden och där markens medellutning varit 9, 11, 17 och 20 %. Kartor ger inte ett fullständigt underlag för att kunna bedöma om platser ligger i ett vindskyddat läge eller inte. Det kan ändå vara intressant att bedöma risken för vindskyddat läge, vilket enklast görs genom att undersöka terrängen med hjälp av kartor och koordinater tillsammans med flygfoton. 3 Bedömning av risk för låg ljudnivå på grund av vindskyddat läge och maskerande vindalstrat bakgrundsljud 3.1 Beräknad ljudnivå vid bostäder Beställaren har valt fem fastigheter. Området är relativt flackt och inga stora höjdskillnader kan noteras. Ljudnivån utgående från uppmätt ljudeffektnivå har beräknats och redovisats av Akustikverkstan på uppdrag av GreenExtreme i rapport R2, , Ljudimmission från vindkraftverken Kvilla 1 6, Torsås kommun. Beräkningspunkterna har benämningar A, B, C, etc. Genom jämförelse med ljudkartan har fastigheterna identifierats i nedanstående tabell, där också beräknad ljudnivå visas. Koordinaterna för beräkningspunkterna och verken är hämtad från Green Extremes ljudberäkning i WindPro utskriven och anges i koordinatsystemet SWEREF99 TM. Tabell 1 Fastigheter för bedömning Beräkningspunkt Fastighet Öst Nord Z L Aeq D Kvilla 1:10/Kvilla , C Kvilla 5:11/ ,0 37 Kvilla Kvarnhultet 534 B Kvilla 2:28/ ,0 39 Kvilla Kojatorpet Davidsmåla 1:10/Davidsmåla ,6 Ej beräknat PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 2 (11)

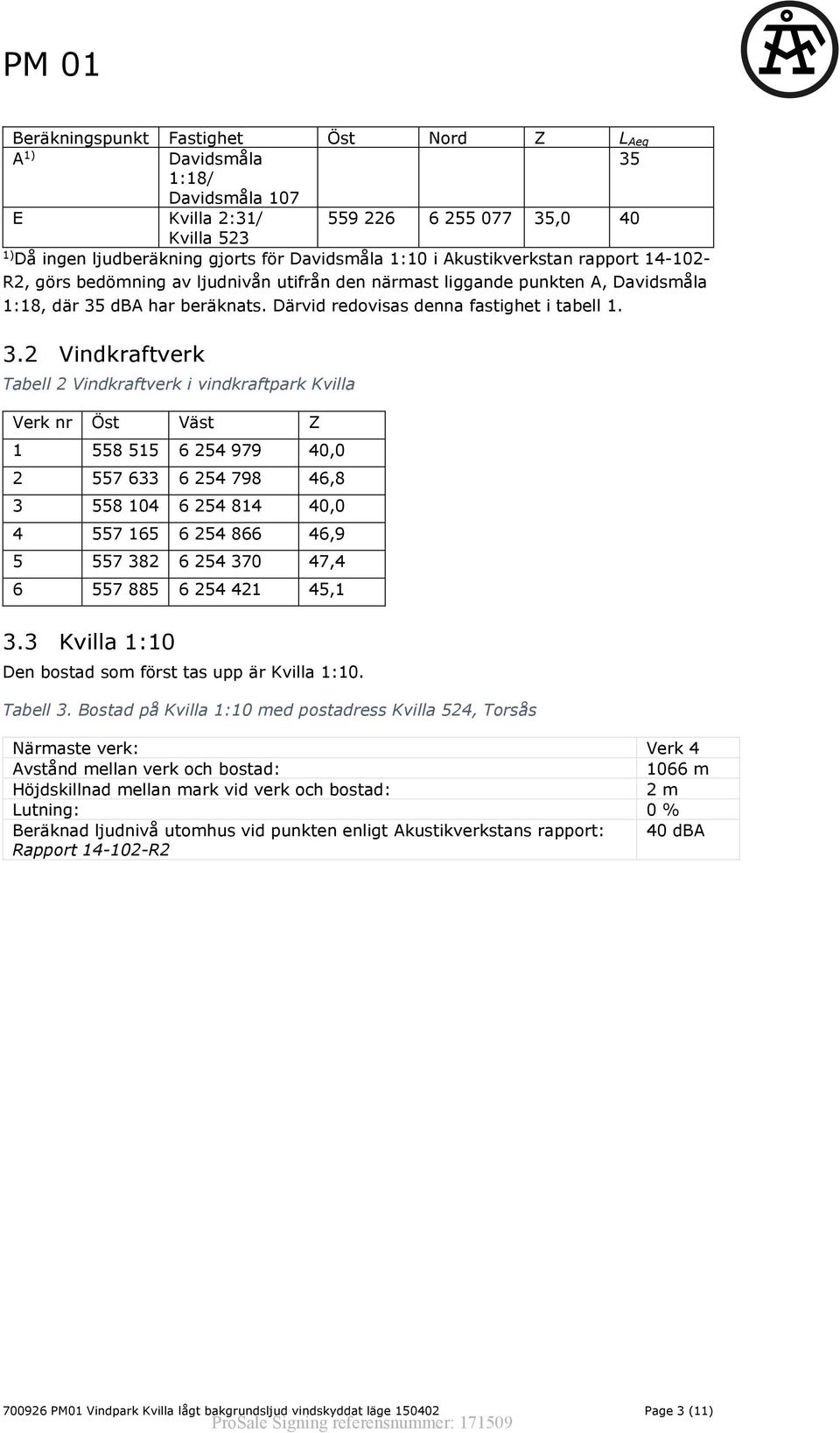

3 Beräkningspunkt Fastighet Öst Nord Z L Aeq A 1) Davidsmåla 35 1:18/ Davidsmåla 107 E Kvilla 2:31/ ,0 40 Kvilla 523 1) Då ingen ljudberäkning gjorts för Davidsmåla 1:10 i Akustikverkstan rapport R2, görs bedömning av ljudnivån utifrån den närmast liggande punkten A, Davidsmåla 1:18, där 35 dba har beräknats. Därvid redovisas denna fastighet i tabell Vindkraftverk Tabell 2 Vindkraftverk i vindkraftpark Kvilla Verk nr Öst Väst Z , , , , , ,1 3.3 Kvilla 1:10 Den bostad som först tas upp är Kvilla 1:10. Tabell 3. Bostad på Kvilla 1:10 med postadress Kvilla 524, Torsås Närmaste verk: Verk 4 Avstånd mellan verk och bostad: 1066 m Höjdskillnad mellan mark vid verk och bostad: 2 m Lutning: 0 % Beräknad ljudnivå utomhus vid punkten enligt Akustikverkstans rapport: 40 dba Rapport R PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 3 (11)

4 Figur 1 Från Akustikverkstans rapport r2. Beräkningspunkten för Kvilla 1:10 är märkt D i kartbilden. Figur 2 Flygfoto över byggnaderna vid Kvilla 1:10, Kvilla 524. Bilden är hämtad från karttjänsten kartor.eniro.se. Det som troligen är bostadshuset är markerat med en röd pil PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 4 (11)

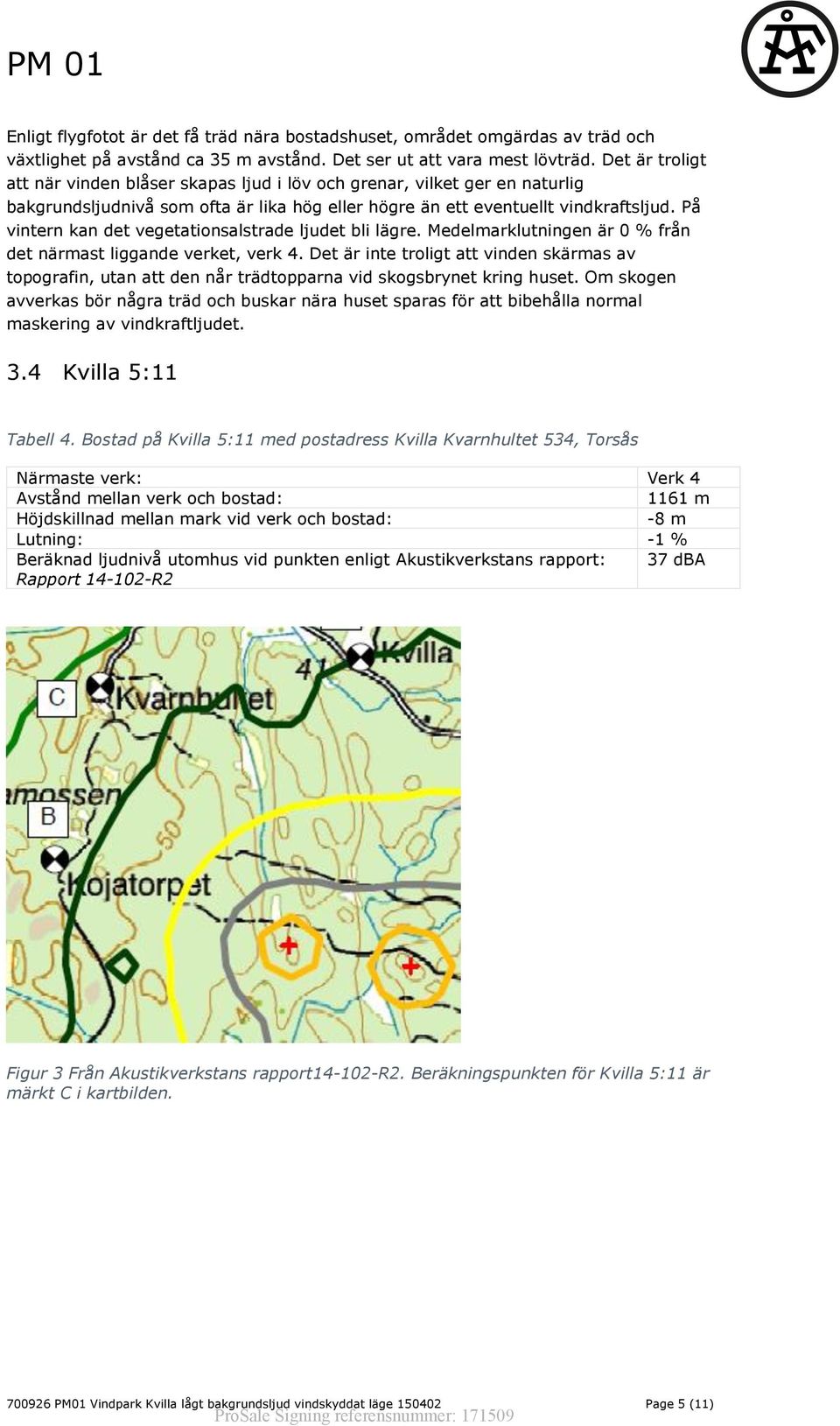

5 Enligt flygfotot är det få träd nära bostadshuset, området omgärdas av träd och växtlighet på avstånd ca 35 m avstånd. Det ser ut att vara mest lövträd. Det är troligt att när vinden blåser skapas ljud i löv och grenar, vilket ger en naturlig bakgrundsljudnivå som ofta är lika hög eller högre än ett eventuellt vindkraftsljud. På vintern kan det vegetationsalstrade ljudet bli lägre. Medelmarklutningen är 0 % från det närmast liggande verket, verk 4. Det är inte troligt att vinden skärmas av topografin, utan att den når trädtopparna vid skogsbrynet kring huset. Om skogen avverkas bör några träd och buskar nära huset sparas för att bibehålla normal maskering av vindkraftljudet. 3.4 Kvilla 5:11 Tabell 4. Bostad på Kvilla 5:11 med postadress Kvilla Kvarnhultet 534, Torsås Närmaste verk: Verk 4 Avstånd mellan verk och bostad: 1161 m Höjdskillnad mellan mark vid verk och bostad: -8 m Lutning: -1 % Beräknad ljudnivå utomhus vid punkten enligt Akustikverkstans rapport: 37 dba Rapport R2 Figur 3 Från Akustikverkstans rapport r2. Beräkningspunkten för Kvilla 5:11 är märkt C i kartbilden PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 5 (11)

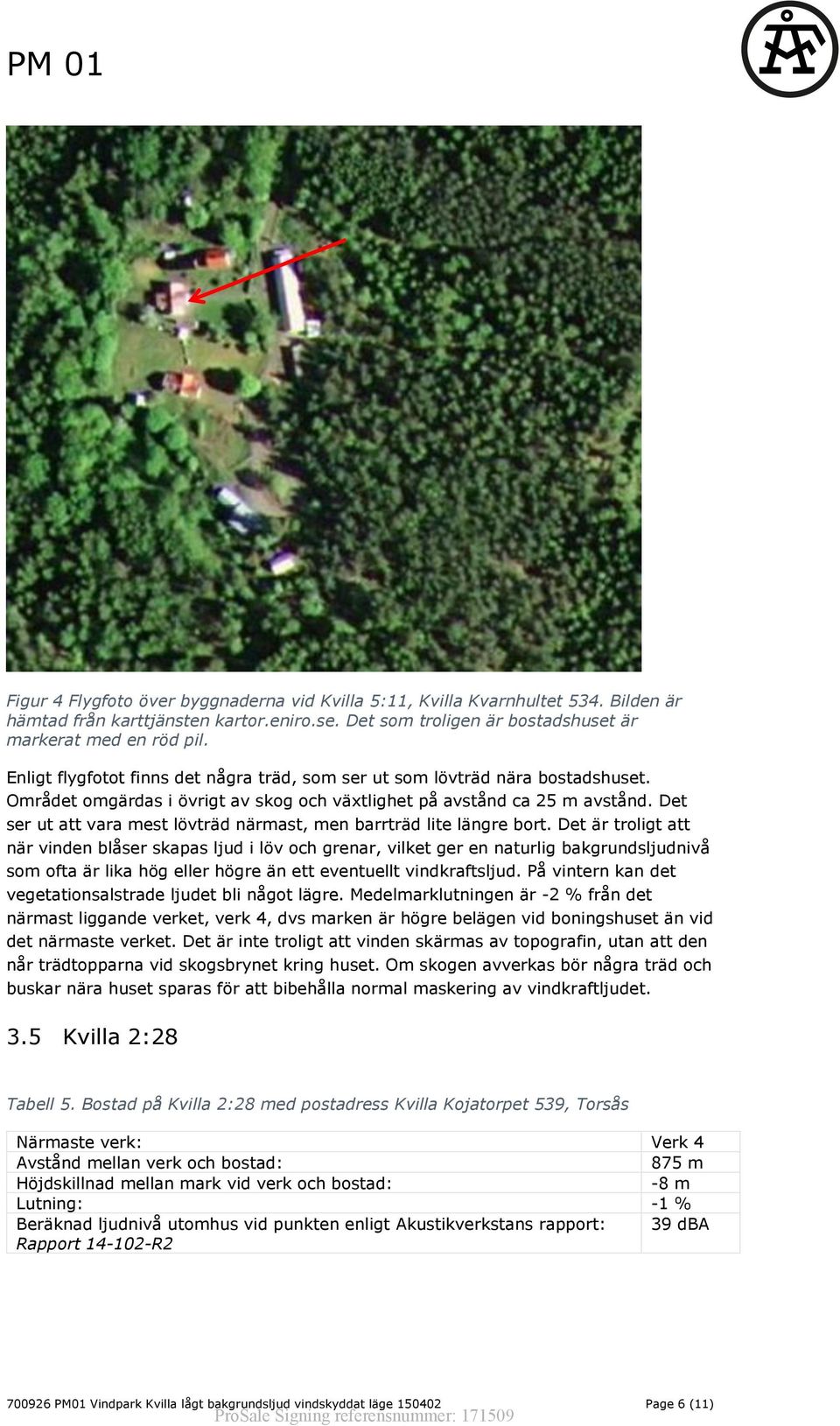

6 Figur 4 Flygfoto över byggnaderna vid Kvilla 5:11, Kvilla Kvarnhultet 534. Bilden är hämtad från karttjänsten kartor.eniro.se. Det som troligen är bostadshuset är markerat med en röd pil. Enligt flygfotot finns det några träd, som ser ut som lövträd nära bostadshuset. Området omgärdas i övrigt av skog och växtlighet på avstånd ca 25 m avstånd. Det ser ut att vara mest lövträd närmast, men barrträd lite längre bort. Det är troligt att när vinden blåser skapas ljud i löv och grenar, vilket ger en naturlig bakgrundsljudnivå som ofta är lika hög eller högre än ett eventuellt vindkraftsljud. På vintern kan det vegetationsalstrade ljudet bli något lägre. Medelmarklutningen är -2 % från det närmast liggande verket, verk 4, dvs marken är högre belägen vid boningshuset än vid det närmaste verket. Det är inte troligt att vinden skärmas av topografin, utan att den når trädtopparna vid skogsbrynet kring huset. Om skogen avverkas bör några träd och buskar nära huset sparas för att bibehålla normal maskering av vindkraftljudet. 3.5 Kvilla 2:28 Tabell 5. Bostad på Kvilla 2:28 med postadress Kvilla Kojatorpet 539, Torsås Närmaste verk: Verk 4 Avstånd mellan verk och bostad: 875 m Höjdskillnad mellan mark vid verk och bostad: -8 m Lutning: -1 % Beräknad ljudnivå utomhus vid punkten enligt Akustikverkstans rapport: 39 dba Rapport R PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 6 (11)

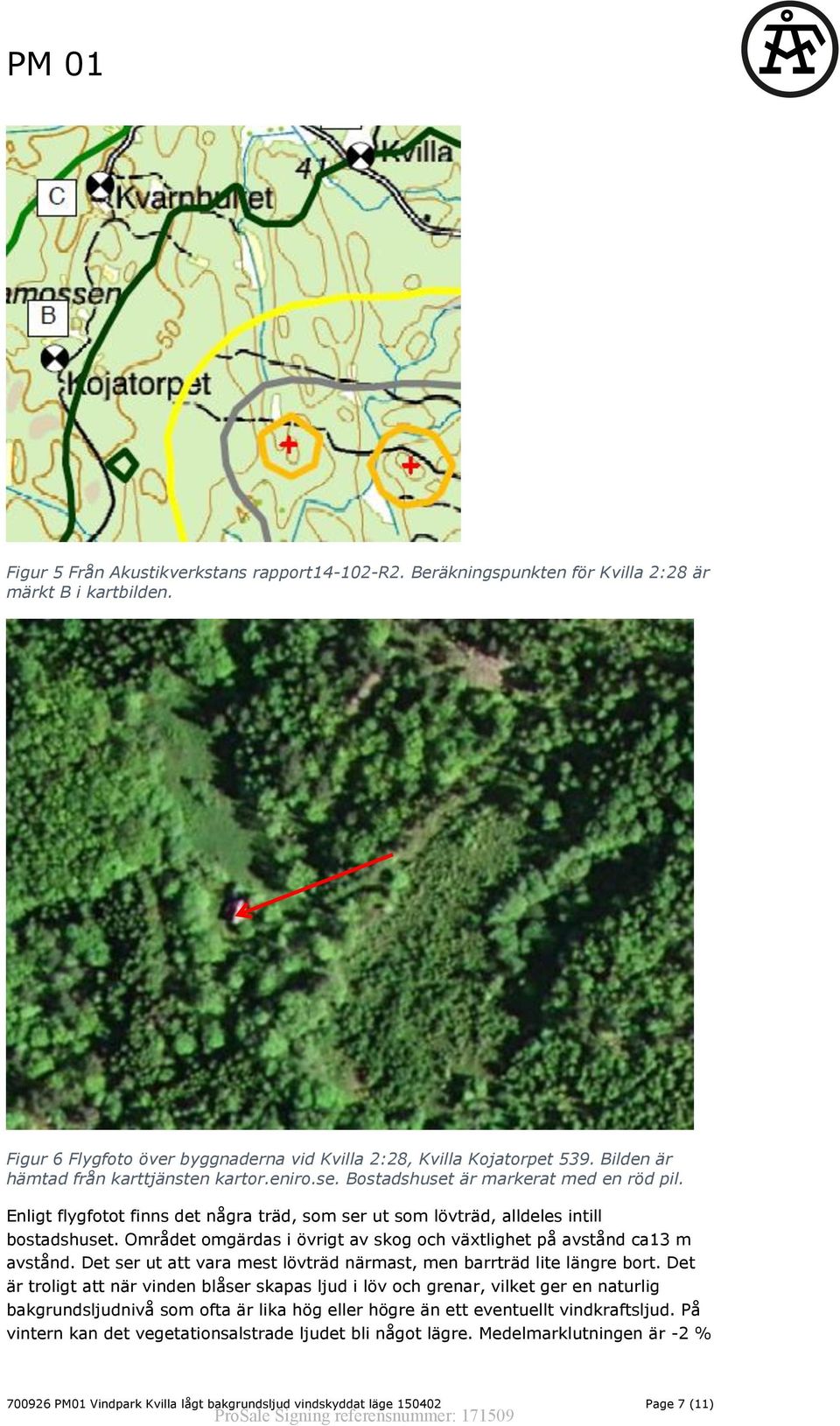

7 Figur 5 Från Akustikverkstans rapport r2. Beräkningspunkten för Kvilla 2:28 är märkt B i kartbilden. Figur 6 Flygfoto över byggnaderna vid Kvilla 2:28, Kvilla Kojatorpet 539. Bilden är hämtad från karttjänsten kartor.eniro.se. Bostadshuset är markerat med en röd pil. Enligt flygfotot finns det några träd, som ser ut som lövträd, alldeles intill bostadshuset. Området omgärdas i övrigt av skog och växtlighet på avstånd ca13 m avstånd. Det ser ut att vara mest lövträd närmast, men barrträd lite längre bort. Det är troligt att när vinden blåser skapas ljud i löv och grenar, vilket ger en naturlig bakgrundsljudnivå som ofta är lika hög eller högre än ett eventuellt vindkraftsljud. På vintern kan det vegetationsalstrade ljudet bli något lägre. Medelmarklutningen är -2 % PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 7 (11)

8 från det närmast liggande verket, verk 4, dvs marken är högre belägen vid boningshuset än vid det närmaste verket. Det är inte troligt att vinden skärmas av topografin, utan att den når trädtopparna vid skogsbrynet kring huset. Om skogen avverkas bör några träd och buskar nära huset sparas för att bibehålla normal maskering av vindkraftljudet. 3.6 Davidsmåla 1:10 Tabell 6. Bostad på Davidsmåla 1:10 med postadress Davidsmåla 110, Torsås Närmaste verk: Verk 5 Avstånd mellan verk och bostad: 1424 m Höjdskillnad mellan mark vid verk och bostad: -7 m Lutning: -1 % Beräknad ljudnivå utomhus vid punkten enligt Akustikverkstans rapport: <35 dba Rapport R2 Figur 7 Från Akustikverkstans rapport r2. Beräkningspunkten för Davidsmåla 1:10 är märkt med en röd pil. Punkt A avser Davidsmåla 1:18 där ljudnivån beräknats till 35 dba PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 8 (11)

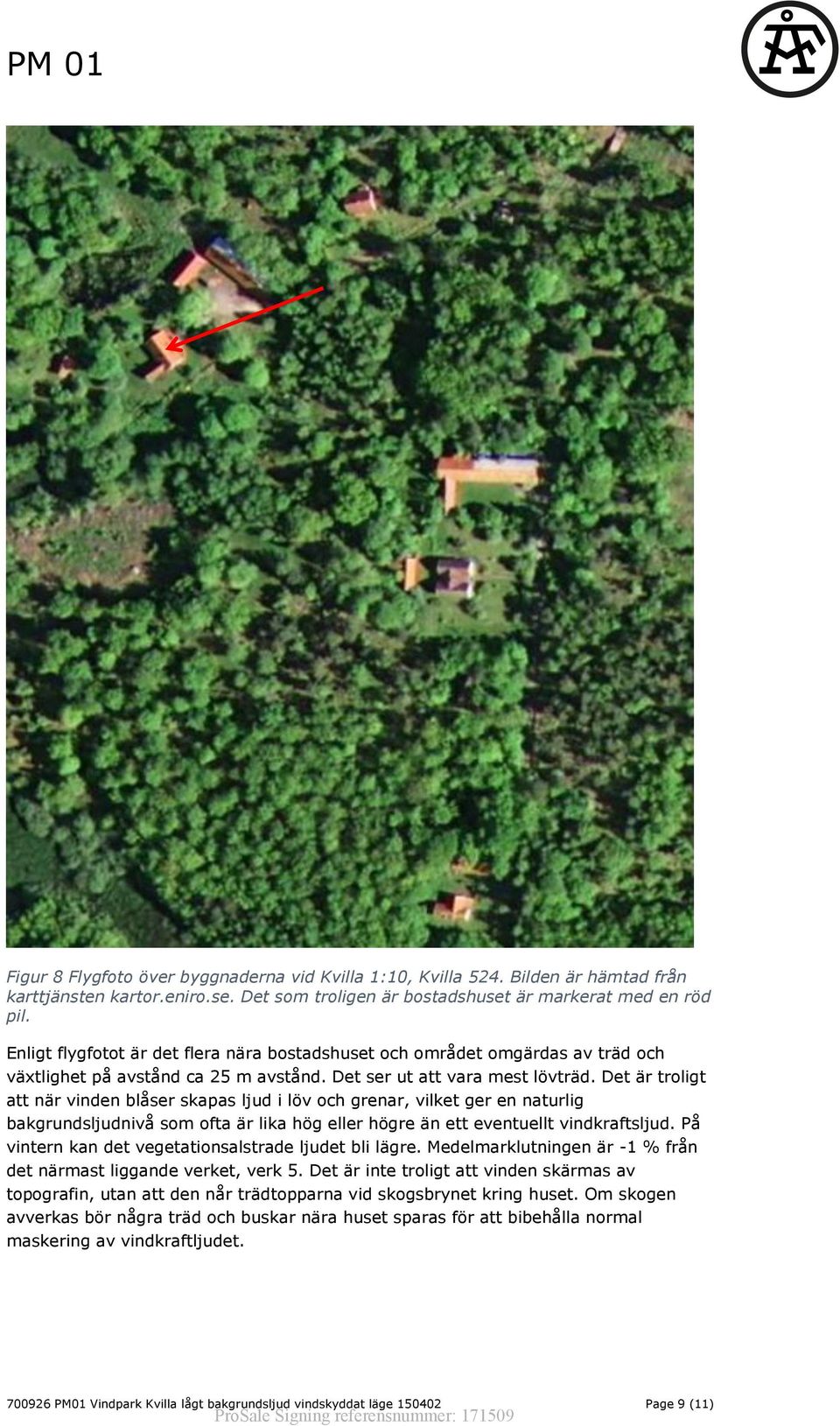

9 Figur 8 Flygfoto över byggnaderna vid Kvilla 1:10, Kvilla 524. Bilden är hämtad från karttjänsten kartor.eniro.se. Det som troligen är bostadshuset är markerat med en röd pil. Enligt flygfotot är det flera nära bostadshuset och området omgärdas av träd och växtlighet på avstånd ca 25 m avstånd. Det ser ut att vara mest lövträd. Det är troligt att när vinden blåser skapas ljud i löv och grenar, vilket ger en naturlig bakgrundsljudnivå som ofta är lika hög eller högre än ett eventuellt vindkraftsljud. På vintern kan det vegetationsalstrade ljudet bli lägre. Medelmarklutningen är -1 % från det närmast liggande verket, verk 5. Det är inte troligt att vinden skärmas av topografin, utan att den når trädtopparna vid skogsbrynet kring huset. Om skogen avverkas bör några träd och buskar nära huset sparas för att bibehålla normal maskering av vindkraftljudet PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 9 (11)

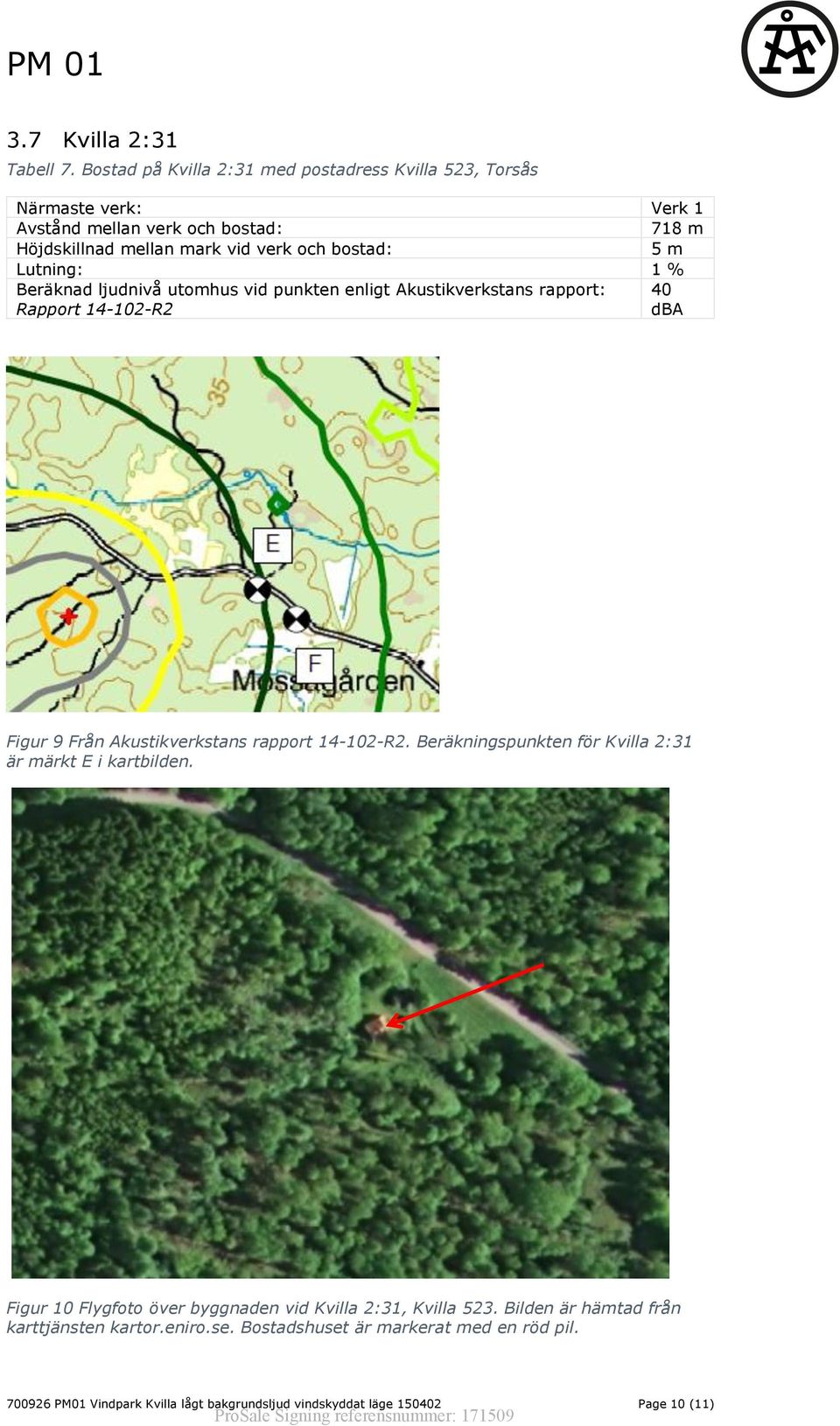

10 3.7 Kvilla 2:31 Tabell 7. Bostad på Kvilla 2:31 med postadress Kvilla 523, Torsås Närmaste verk: Verk 1 Avstånd mellan verk och bostad: 718 m Höjdskillnad mellan mark vid verk och bostad: 5 m Lutning: 1 % Beräknad ljudnivå utomhus vid punkten enligt Akustikverkstans rapport: Rapport R2 40 dba Figur 9 Från Akustikverkstans rapport R2. Beräkningspunkten för Kvilla 2:31 är märkt E i kartbilden. Figur 10 Flygfoto över byggnaden vid Kvilla 2:31, Kvilla 523. Bilden är hämtad från karttjänsten kartor.eniro.se. Bostadshuset är markerat med en röd pil PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 10 (11)

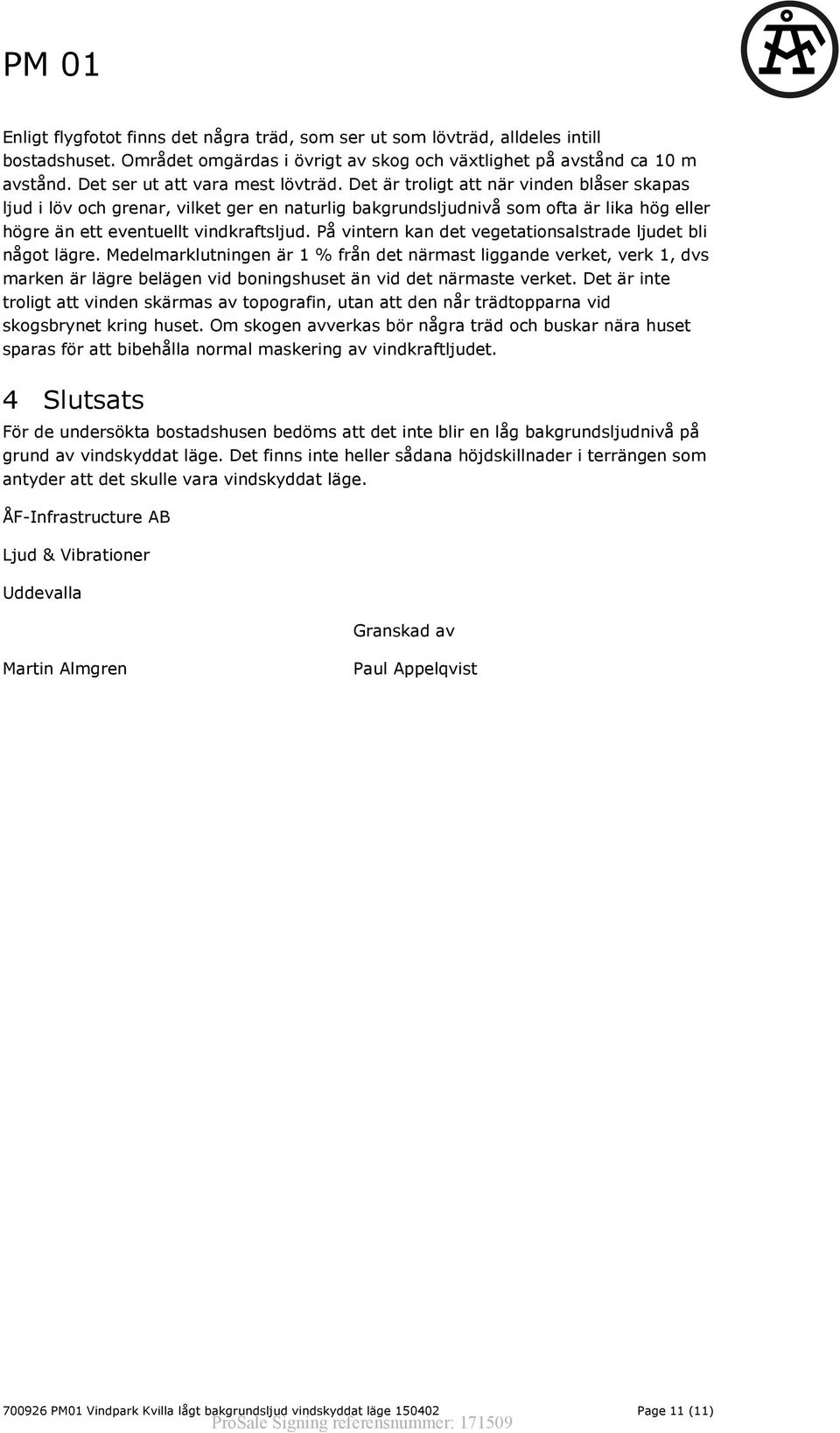

11 Enligt flygfotot finns det några träd, som ser ut som lövträd, alldeles intill bostadshuset. Området omgärdas i övrigt av skog och växtlighet på avstånd ca 10 m avstånd. Det ser ut att vara mest lövträd. Det är troligt att när vinden blåser skapas ljud i löv och grenar, vilket ger en naturlig bakgrundsljudnivå som ofta är lika hög eller högre än ett eventuellt vindkraftsljud. På vintern kan det vegetationsalstrade ljudet bli något lägre. Medelmarklutningen är 1 % från det närmast liggande verket, verk 1, dvs marken är lägre belägen vid boningshuset än vid det närmaste verket. Det är inte troligt att vinden skärmas av topografin, utan att den når trädtopparna vid skogsbrynet kring huset. Om skogen avverkas bör några träd och buskar nära huset sparas för att bibehålla normal maskering av vindkraftljudet. 4 Slutsats För de undersökta bostadshusen bedöms att det inte blir en låg bakgrundsljudnivå på grund av vindskyddat läge. Det finns inte heller sådana höjdskillnader i terrängen som antyder att det skulle vara vindskyddat läge. ÅF-Infrastructure AB Ljud & Vibrationer Uddevalla Granskad av Martin Almgren Paul Appelqvist PM01 Vindpark Kvilla lågt bakgrundsljud vindskyddat läge Page 11 (11)
