1 Handläggare Jens Fredriksson Telefon Mobiltelefon Datum Projekt ID Mottagare Statkraft SCA Vind II AB Urban Blom Mätprogram långtidsmätning för egenkontroll, vindpark Bjökhöjden 1 Bakgrund Statkraft SCA Vind II AB (SSVAB) har enligt beslut förelagts av Länsstyrelsen i Västernorrland samt Länsstyrelsen i Jämtland att utföra kontroll av ljud enligt villkor 14, bullervillkor efter det att vindkraftverken tagits i drift, i bolagets tillstånd för vindpark Björkhöjden. ÅF har tagit fram ett förslag på mätprogram för kontroll av ljud samt egenkontroll, redovisat i ÅFs PM PM01 Förslag på mätprogram ljud under drift samt långtidsmätning ( ). I PM:et redovisas förslag på genomförande av mätningar uppdelat i två delar; dels övervakade mätningar utifrån krav från myndigheter på kontroll mot gällande riktvärden samt en del med egenkontroll i form av långtidsmätningar. I detta PM behandlas långtidsmätningarna mer i detalj utifrån fastställda förslag till mätplatser, teknisk specifikation av anslutningar till mätutrustning m.m. 2 Långtidsmätning av ljud Syftet med långtidsmätningarna är att ge en utförligare bild av ljudutbredningen från de båda vindparkerna och syftar till att möjliggöra kontinuerlig uppföljning av inrapporterade störningar. I detta mätprogram redovisas hur mätningarna kommer utföras. En översiktlig tidsplan ges nedan: Start Utsättning mätsystem Januari-Februari 2015 Fas 1 Långtidsmätning fas 1-6 månader Ljudimmission 2 mätpunkter Ljudemission 2 mätpunkter Fas 2 Långtidsmätning fas 2 - Minst 6 månader Ljudemission 4 mätpunkter Mätningarna är indelade i två faser där fas 1 utförs under cirka sex månader och innefattar mätning av ljudimmission i två mätpunkter samt ljudemission i två mätpunkter per vindpark. Fas två innebär mätning av ljudemission i fyra mätpunkter per vindpark. I detta PM presenteras ÅF, Frösundaleden 2, SE Stockholm, Sweden Tel , VAT nr SE Sida 1 (6)

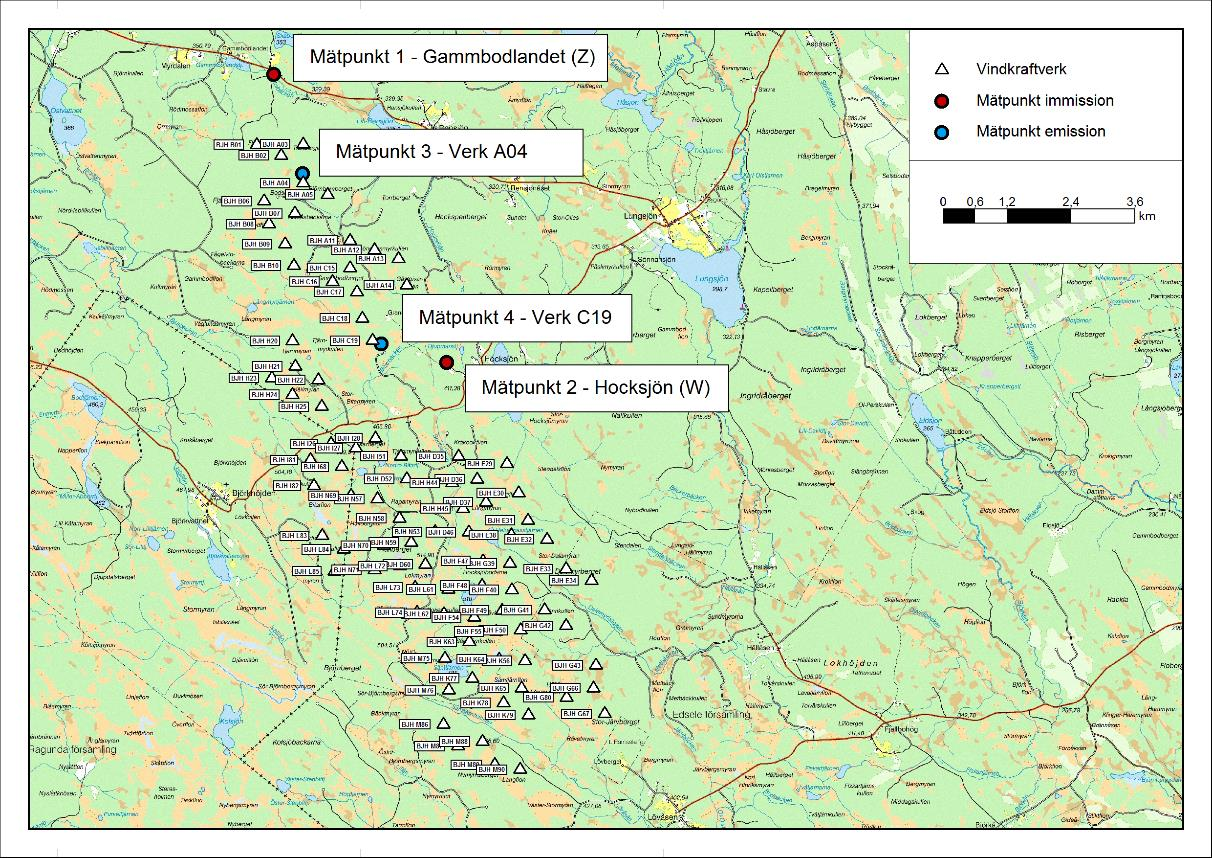

2 förutsättningarna för fas 1 av långtidsmätningar för vindpark Björkhöjden. Mätningarna i fas 1 kommer preliminärt pågå under sex månader och därefter påbörjas fas 2 då samtliga mätare placeras i vindparken. 2.1 Vindpark Björkhöjden Två mätsystem installeras för kontinuerlig loggning av ljudimmission utomhus vid två mätpunkter vid bostad samt 2 mätsystem för ljudemission vid två verk Ljudimmission Två mätsystem skall monteras vid närboende. Förslag på fastigheter lämpliga för mätning ges i figur 1 nedan. Figur 1. Översikt över immissionsmätpunkter (röda punkter) kring vindkraftpark Ögonfägnaden. Mätpunkt 1 vid Gammbodlandet (Z) och mätpunkt 2 vid Hocksjön (W). Tidigare använd beräkningspunkt inom parentes. Mätningarna genomförs utifrån mätmetoden Elforsk 98:24 som fasadmätningar där mikrofonen placeras på en standardiserad mätplatta på byggnadens fasad i riktning mot vindparken. Ett exempel på en sådan uppsättning ges i figur 2 nedan. Huvudsakligt kriterium för val av mätpunkter har varit att de ligger i förhärskande vindriktningar från vindparken samt att de även är de ljudkänsliga punkter där högst ljudnivåer har beräknats Sida 2 (6)

Figur 2. Exempel på mikrofon monterad på en mätplatta dikt an fasad med ett sekundärt vindskydd över. Övrig information för boende om mätningarna: Mätaren kräver ett vanligt eluttag (230 V).

3 Figur 2. Exempel på mikrofon monterad på en mätplatta dikt an fasad med ett sekundärt vindskydd över. Övrig information för boende om mätningarna: Mätaren kräver ett vanligt eluttag (230 V). Strömförbrukningen är låg. Utrustningen placeras inomhus i en låda med sladd ut till mikrofonen via fönster eller annan öppning. Alternativt kan all utrustning placeras utomhus i en låda (detta kräver att ström kan dras ut alternativt att eluttag finns utomhus) Mätplattan fästs med 3-4 skruvar in i fasaden. Systemet är över lag underhållsfritt, dock kan det krävas att systemet manuellt startas om efter längre strömavbrott. Ett reservbatteri kan hålla mätaren igång under cirka 1 dag vid strömavbrott. Mätaren loggar kontinuerligt ljudnivåerna i mätpunkten på ett minneskort. Minneskortet byts ut cirka en gång i månaden av SSVAB:s driftpersonal. Om nätverksuppkoppling finns tillgängligt töms och övervakas mätaren kontinuerligt av ÅF. Utrustningen har möjlighet att spela in ljud Ljudemission Två mätsystem skall monteras vid 2 vindkraftverk i vindparken. Förslag på lämpliga verk för mätning ges i figur 3 nedan, positionerna har fastställts genom platsbesök. Lämpliga verk, som ligger nära immissionsmätpunkterna, har valts för att få en god korrelation mellan emissions- och immissionsmätningarna Sida 3 (6)

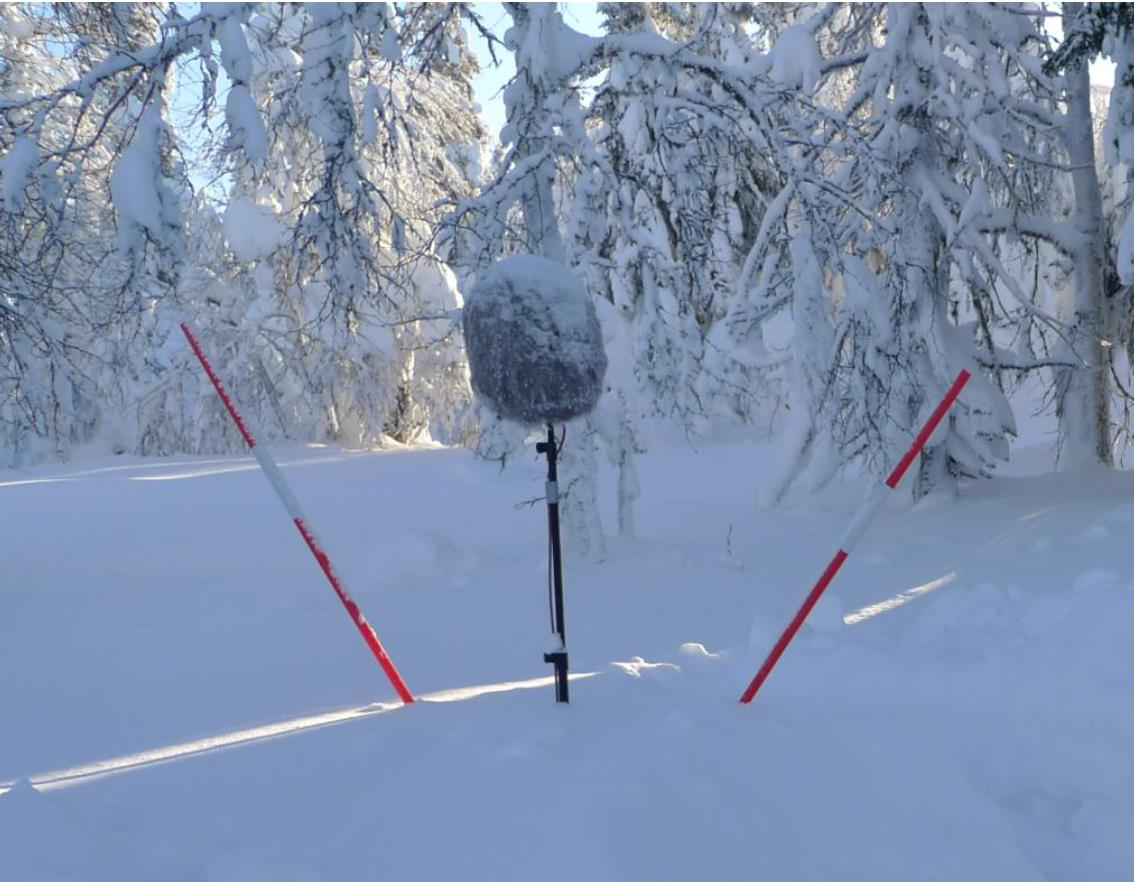

4 Figur 3. Översikt över emissionsmätpunkter (blåa punkter) i vindpark Björkhöjden. Mätpunkt 3 vid verk A04 och mätpunkt 2 vid verk C19. Mätningarna genomförs utifrån mätmetoden IEC med undantaget att mikrofonen placeras på ett stativ istället för en mätplatta på marken. Ett exempel på en sådan uppsättning ges i figur 4 nedan. Figur 4. Exempel på mikrofon monterat på ett stativ med ett sekundärt vindskydd över Sida 4 (6)

5 Mätaren ska placeras på ett horisontellt avstånd motsvarande totalhöjden på verket, se figur 5. Figur 5. Översikt över hur mätpunkt ska placeras i förhållande till vindkraftverket. Avståndet R0 kan varieras ±20% mot det angivna. Övrig information för mätplatsen: Mätaren skall placeras på ett horisontellt avstånd motsvarande totalhöjden av verket (±20%) Mätaren kräver ett vanligt eluttag (230 V) vilket kräver ström utdraget till mätpositionen. Mätenheten placeras i en vädersäkrad låda vid mätpositionen, med sladd ut till mikrofon. Stativ om 3 m höjd samt förankring i marken. Nätverksuppkoppling för övervakning och överföring av mätdata. Systemet är över lag underhållsfritt, dock kan det krävas att systemet manuellt startas om efter längre strömavbrott. Ett reservbatteri kan hålla mätaren igång under cirka 1 dag vid strömavbrott. Systemet övervakas av ÅF och vid eventuella driftstörningar tar ÅF kontakt med SSVAB:s personal för att försöka åtgärda problemet. Mätaren loggar kontinuerligt ljudnivåerna i mätpunkten. Utrustningen har möjlighet att spela in ljud. 3 Kommentarer När det rör egenkontrollen genom långtidsmätning syftar den till att ge möjlighet att fastställa ljudpåverkan vid rapporterade störningar samt att ge bolaget insikt i den samlade ljudbilden kring vindparkerna i ett längre perspektiv. Detta som ett stöd både för bolaget samt tillsynsmyndigheterna vid inrapporterade störningar. Det ger också möjlighet att bättre bemöta närboende med hur ljudsituationen har sett ut vid rapporterade störningar. Långtidsmätningarna kan även användas i eventuellt kontroländamål om så föreläggs av tillsynsmyndigheterna. Då mätsystemen kommer placeras ut i början på år 2015 kommer långtidsmätningar utföras både under byggfasen och driftfasen. Det är viktigt att särskilja dessa två faser då de svarar mot två olika villkor, villkor 9 och villkor 14. Kontroll mot villkor 14 ska göras först efter det att samtliga vindkraftverk tagits i drift och eventuellt övertagits av bolaget från verksleverantören Sida 5 (6)

6 ÅF-Infrastructure AB Ljud & Vibrationer Stockholm Granskad av Jens Fredriksson Paul Appelqvist Sida 6 (6)
