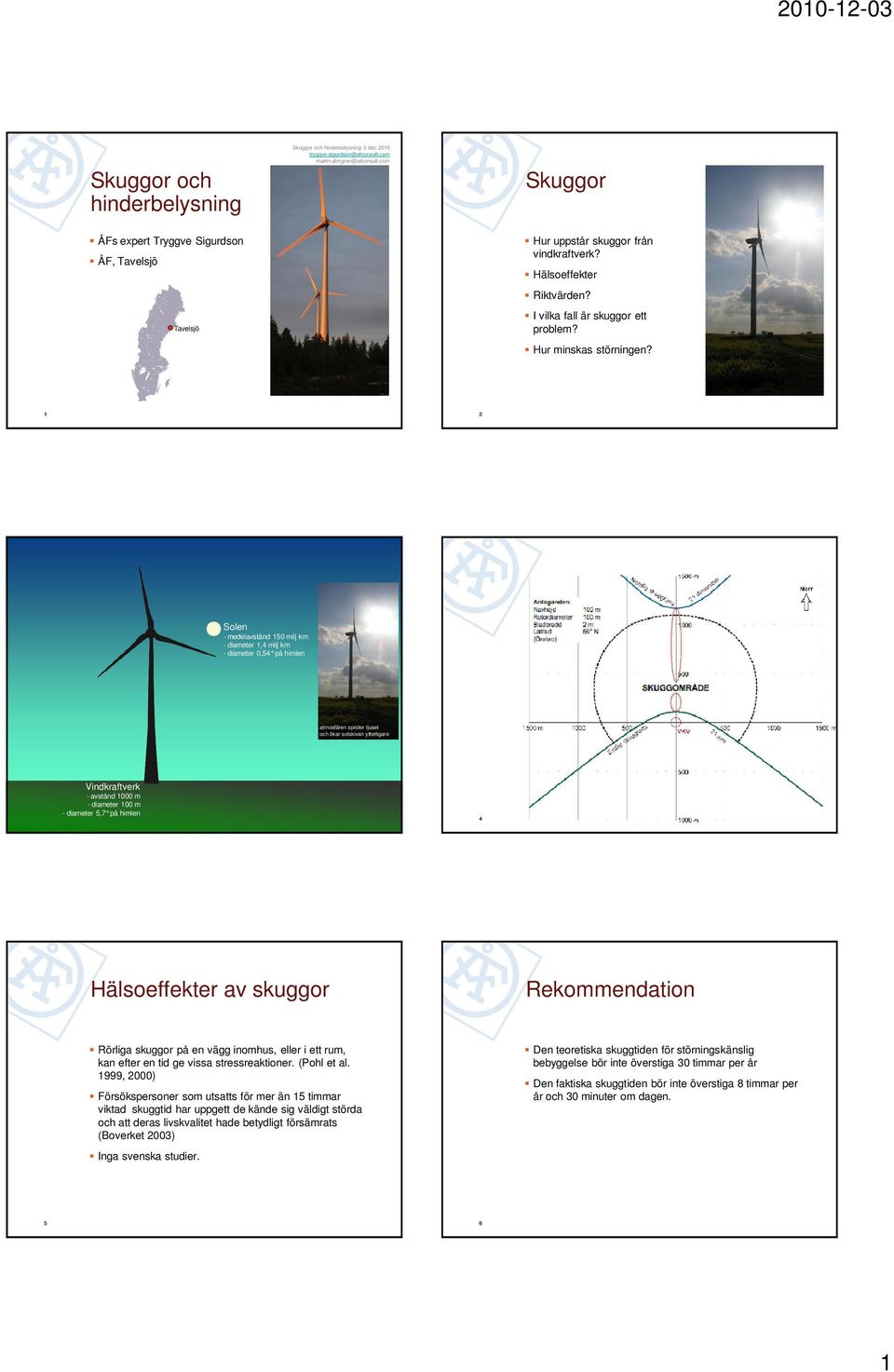

1 Skuggor och hinderbelysning Skuggor och hinderbelysning 3 dec 2010 tryggve.sigurdson@afconsult.com martin.almgren@afconsult.com Skuggor ÅFs expert Tryggve Sigurdson ÅF, Tavelsjö Tavelsjö Hur uppstår skuggor från vindkraftverk? Hälsoeffekter Riktvärden? I vilka fall är skuggor ett problem? Hur minskas störningen? 1 2 Solen - medelavstånd 150 milj km - diameter 1,4 milj km - diameter 0,54 på himlen atmosfären sprider ljuset och ökar solskivan ytterligare 3 Vindkraftverk - avstånd 1000 m - diameter 100 m - diameter 5,7 på himlen 4 Hälsoeffekter av skuggor Rekommendation Rörliga skuggor på en vägg inomhus, eller i ett rum, kan efter en tid ge vissa stressreaktioner. (Pohl et al. 1999, 2000) Försökspersoner som utsatts för mer än 15 timmar viktad skuggtid har uppgett de kände sig väldigt störda och att deras livskvalitet hade betydligt försämrats (Boverket 2003) Inga svenska studier. Den teoretiska skuggtiden för störningskänslig bebyggelse bör inte överstiga 30 timmar per år Den faktiska skuggtiden bör inte överstiga 8 timmar per år och 30 minuter om dagen

2 Åtgärder för att minska skuggeffekten Automatisk avstängning under de tider när skuggor kan vara störande Automatiskt, baserad på värsta fallet Dessutom ljussensorer som endast stänger verket om solen skiner Dessutom möjlighet för störda att stänga verket själva (under tiderna ovan) Avstängning av ett 2 MW vindkraftverk minskar elproduktionen med upp till 2000 kwh per timme, 33 kwh per minut. Hur beräknas skuggeffekten? Den beräkningsmodell som används för att mäta skuggpåverkan från bl.a. vindkraftverk kallas geometrisk modell, eller astronomisk modell. 7 8 Astronomiskt maximalt möjliga skuggeffekten (värsta fallet): den teoretiskt beräknade tid då solen lyser från soluppgång till solnedgång från en molnfri himmel, rotorytan står vinkelrätt mot solinstrålningen och vindkraftverket alltid är i drift. Sannolik skuggeffekt: beräknad skuggeffekt baserad på väderprognoser och övriga förutsättningar. Faktisk skuggeffekt: den verkliga skuggtiden Hinderbelysning Luftfartsverksamheter på låga höjder (< 150 meter) 11 Tryggve Sigurdson ÅF-Infrastruktur, Tavelsjö SAR, Räddningsföretag Polisen Kraftledningsinspektioner Skogsbrandsövervakning (Delar av) Skogsbrandsbekämpning Skogsgödsling Sjö-, våtmarkskalkning Lyft och förflyttning av strukturer (ex. vis. delar till vindkraftverk) Boskapsskötsel (Rennäringen) Fotoflyg Arkeologiska flygningar Geologiska flygningar Kustbevakningen (även uppdrag åt fiskeriverket, 30 m) Frivilliga Flygkåren (bl.a. som Kustbevakningen, 50 m) Försvarsmaktens olika verksamheter (FV, Marinen och Armen)

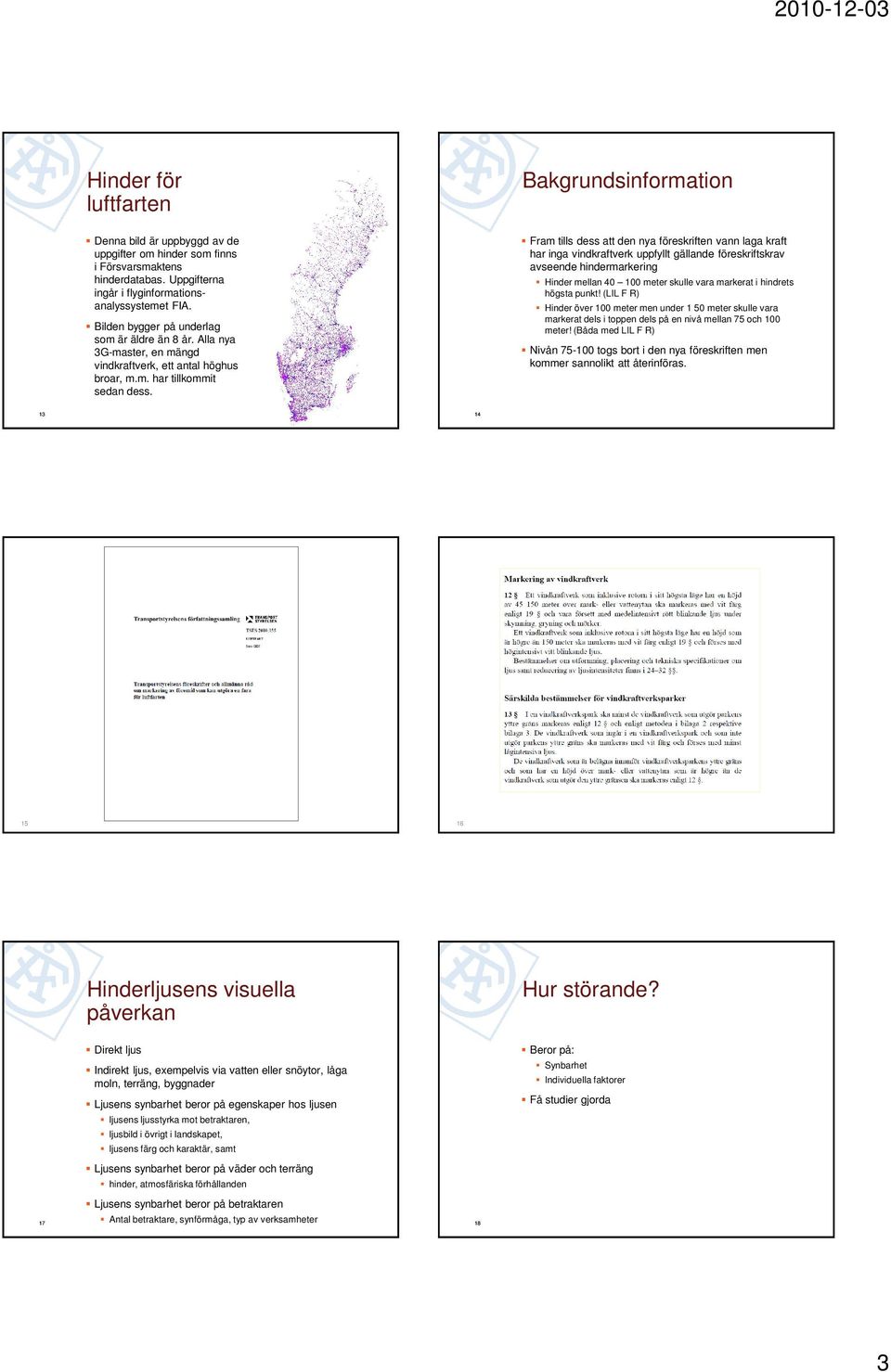

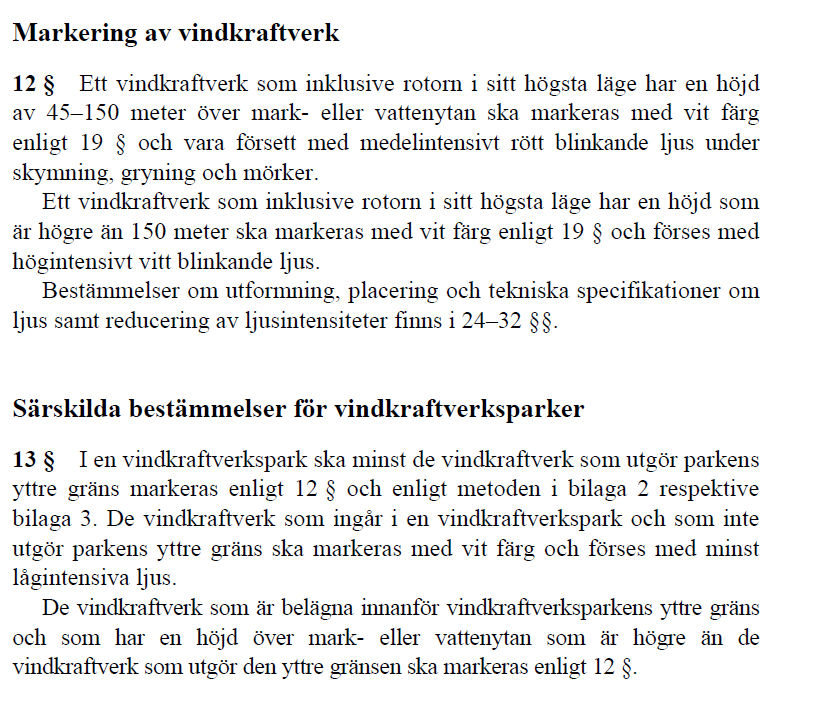

3 Hinder för luftfarten Denna bild är uppbyggd av de uppgifter om hinder som finns i Försvarsmaktens hinderdatabas. Uppgifterna ingår i flyginformationsanalyssystemet FIA. Bilden bygger på underlag som är äldre än 8 år. Alla nya 3G-master, en mängd vindkraftverk, ett antal höghus broar, m.m. har tillkommit sedan dess. Bakgrundsinformation Fram tills dess att den nya föreskriften vann laga kraft har inga vindkraftverk uppfyllt gällande föreskriftskrav avseende hindermarkering Hinder mellan meter skulle vara markerat i hindrets högsta punkt! (LIL F R) Hinder över 100 meter men under 1 50 meter skulle vara markerat dels i toppen dels på en nivå mellan 75 och 100 meter! (Båda med LIL F R) Nivån togs bort i den nya föreskriften men kommer sannolikt att återinföras Hinderljusens visuella påverkan Hur störande? Direkt ljus Indirekt ljus, exempelvis via vatten eller snöytor, låga moln, terräng, byggnader Ljusens synbarhet beror på egenskaper hos ljusen ljusens ljusstyrka mot betraktaren, ljusbild i övrigt i landskapet, ljusens färg och karaktär, samt Ljusens synbarhet beror på väder och terräng hinder, atmosfäriska förhållanden Ljusens synbarhet beror på betraktaren Antal betraktare, synförmåga, typ av verksamheter Beror på: Synbarhet Individuella faktorer Få studier gjorda 3

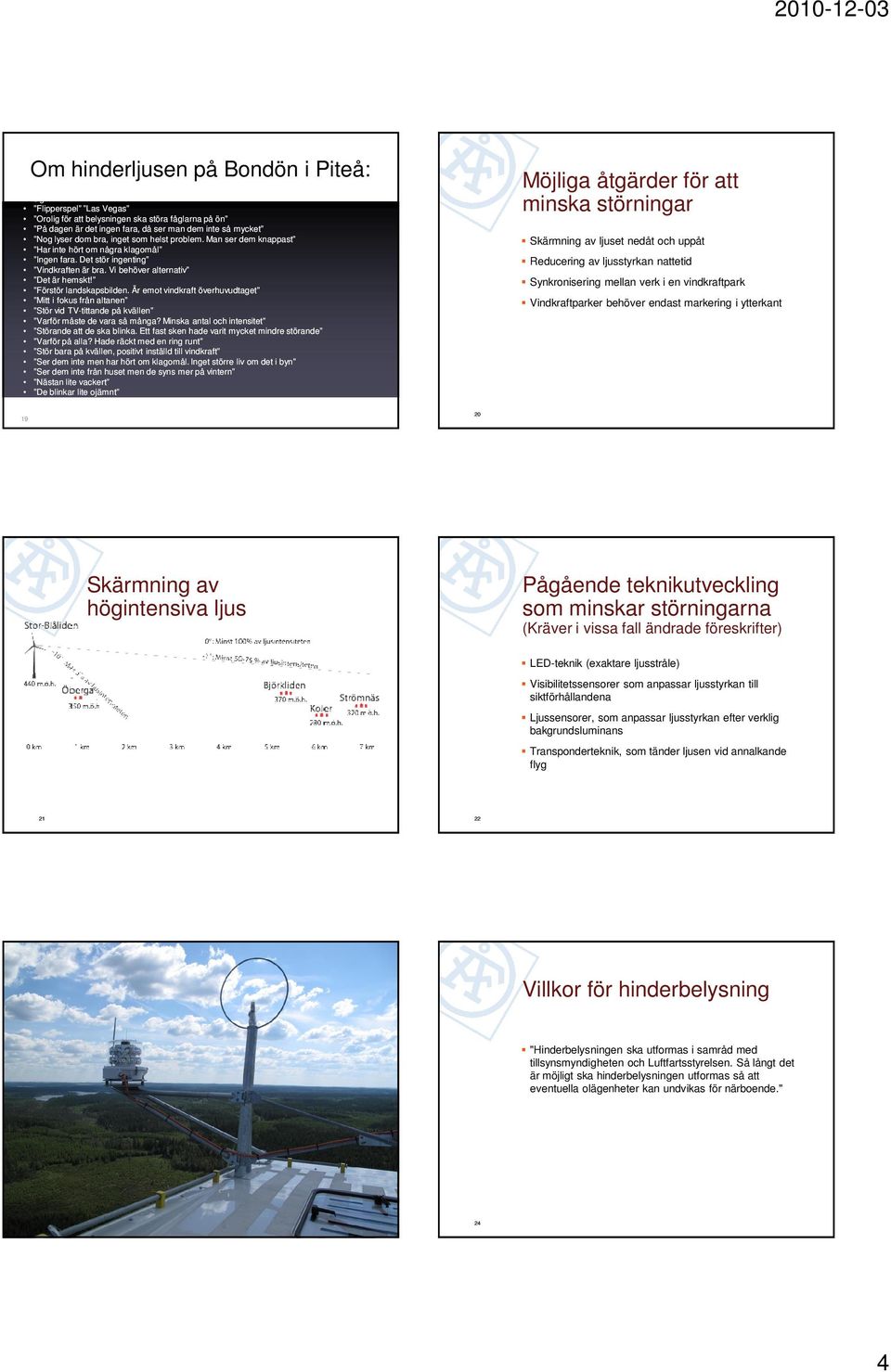

4 Om hinderljusen på Bondön i Piteå: Tråkigt att de står där och blinkar på nätterna, mest jobbigt i början men nu har man vant sig Flipperspel Las Vegas Orolig för att belysningen ska störa fåglarna på ön På dagen är det ingen fara, då ser man dem inte så mycket Nog lyser dom bra, inget som helst problem. Man ser dem knappast Har inte hört om några klagomål Ingen fara. Det stör ingenting Vindkraften är bra. Vi behöver alternativ Det är hemskt! Förstör landskapsbilden. Är emot vindkraft överhuvudtaget Mitt i fokus från altanen Stör vid TV-tittande på kvällen Varför måste de vara så många? Minska antal och intensitet Störande att de ska blinka. Ett fast sken hade varit mycket mindre störande Varför på alla? Hade räckt med en ring runt Stör bara på kvällen, positivt inställd till vindkraft Ser dem inte men har hört om klagomål. Inget större liv om det i byn Ser dem inte från huset men de syns mer på vintern Nästan lite vackert De blinkar lite ojämnt Ingen fara, de är så långt bort, det gör inget så länge de inte täcker hela horisonten Syns mest på kvällar och nätter Möjliga åtgärder för att minska störningar Skärmning av ljuset nedåt och uppåt Reducering av ljusstyrkan nattetid Synkronisering mellan verk i en vindkraftpark Vindkraftparker behöver endast markering i ytterkant Skärmning av högintensiva ljus Pågående teknikutveckling som minskar störningarna (Kräver i vissa fall ändrade föreskrifter) LED-teknik (exaktare ljusstråle) Visibilitetssensorer som anpassar ljusstyrkan till siktförhållandena Ljussensorer, som anpassar ljusstyrkan efter verklig bakgrundsluminans Transponderteknik, som tänder ljusen vid annalkande flyg Villkor för hinderbelysning "Hinderbelysningen ska utformas i samråd med tillsynsmyndigheten och Luftfartsstyrelsen. Så långt det är möjligt ska hinderbelysningen utformas så att eventuella olägenheter kan undvikas för närboende." 24 4

5 Tack! 25 5
