1 Vindkraft

2 Om Vindkraft Vindkraftverk, anläggning som omvandlar vindenergi till el. Den vanligaste typen har en vindturbin med horisontell axel och tre (ibland två) smala blad. Global årsproduktion var 2007 ca 200 TWh (terawattimmar); ca 1 % av världens elbehov. Huvuddelen kommer från Tyskland, USA, Spanien, Indien och Kina. Flertalet vindkraftverk i Sverige har byggts utmed kusterna samt inom slättområdena i landets södra delar och ger ca 1,4 TWh/år; ca 1 % av landets elproduktion. Vindkraftverk är normalt i drift när det blåser 4 25 m/s. Flertalet vindkraftverk är anslutna till det allmänna elnätet. Vindkraft är en förnybar energikälla som inte ger föroreningar eller allvarliga miljöstörningar. Dess mest påtagliga inverkan är att de syns i landskapet och ger ett visst buller Nationalencyklopedin Sverige & EU Det finns höga mål angående vindkraftsutbyggnaden i Sverige såväl som inom EU. Riksdagens mål för den svenska vindkraftsutbyggnaden är att det år 2015 ska produceras 10 TWh vindkraft per år. (2007 producerades det ca 1,4 TWH). Energimyndigheten föreslår att målet höjs till 30 TWh år Det innebär att antalet vindkraftverk behöver öka från 900 till Potentialen för vindkraft i Sverige överstiger det målet. Europeiska rådets energipolitiska mål för EU är att till år 2020 ha minskat utsläppen av växhusgaser med 20%, ha ökat andelen förnyelsebar energi till 20% och ha minskat energiförbrukningen med 20%.

3 Max 40 db A Vindkraftverk kan ge upphov till ljud. Hur mycket och på vilket avstånd ett vindkraftverk kan höras beror på hur mycket det blåser. De hörs mest vid ganska måttliga vindar. När det blåser hårt överröstas ljudet av vindens brus. Det finns regler för vilken ljudnivå som är tillåten vid bostäder och andra byggnader. Boverkets rekomendationer är att ljudet inte får överstiga 40 db A på utsidan av ett bostadshus. Dessa regler tillämpas vid all tillståndsprövning av vindkraftverk. db A i olika miljöer 90 Industribuller 80 Trafikbuller 70 Lekande Barn 60 Normal röst 50 Låg röst 40 Tystnad inomhus Ljudet från ett vindkraftverk uppstår när rotorbladen skär igenom luften. Den röda linjen visar ljudets spridning.

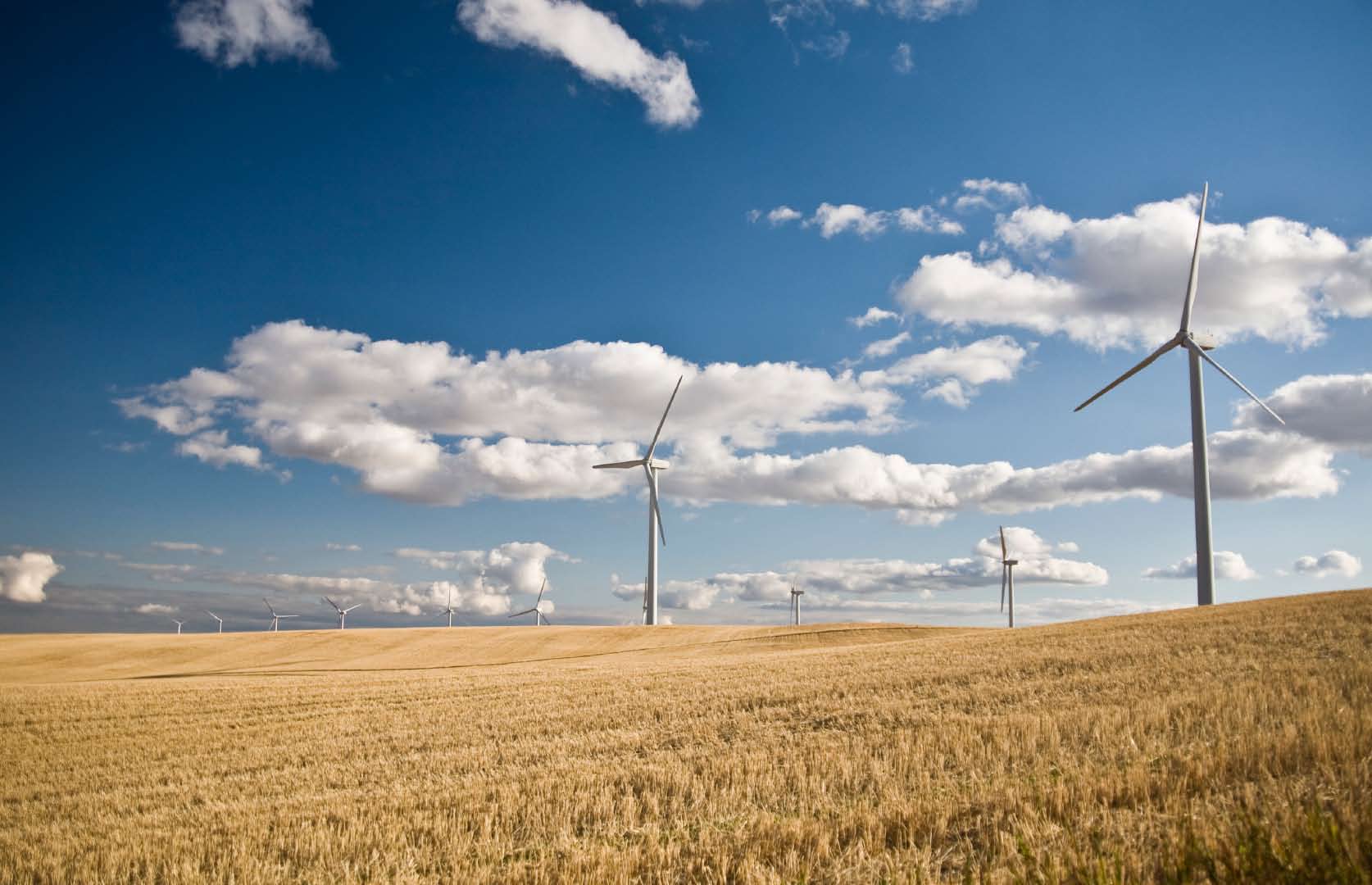

4 Landskapsbild Landskapet som vi känner det idag är i det flesta fall skapat av människan. Landskapet är i ständig förändring för att möta de krav vi männsikor ställer på vårt sätt att leva. Hur ett vindkraftverk uppfattas är subjektivt. En del tycker att de är vackra och känner en stolthet. Andra tycker att vindkraftverk är fult och industriellt. Uppfattnigarna går ofta i sär men vi kan ändå konstatera att utbyggnaden av vindkraft kommer att påverka landskapsbilden. Ett landskap är inte för en gång givet utan förändras tillsammans med människan

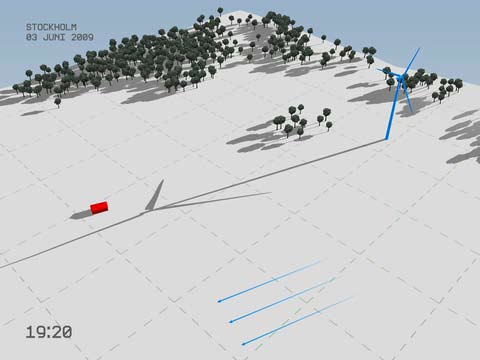

5 Skuggor Om vindkraftverk är olämpligt placerade i förhållande till bebyggelsen kan de under vissa perioder ge upphov till skuggor som kan störa närboende. Skuggstörningar kan undvikas genom en väl genomtänkt placering av vindkraftverken och genom att utrusta vindkraftverken med avkopplingsautomatik. Problem med reflexer från rotorblad är eliminerat idag, eftersom bladen på moderna verk är antireflexbehandlade. De riktlinjer som finns när det gäller skugga är: inte mer än 8 timmars skuggtid per år och max 30 minuter per dag vid bostadshus. Detta tillämpas vid all tillståndsprövning av vindkraft. Vindriktning Vindriktning Den roterande skuggan som kan uppstå går att undvika genom bra placering och avkopplings-automatik. De blå pilarna i bilderna visar vindens riktning. Avståndet mellan vindkraftverket och huset på bilden är 500 m.

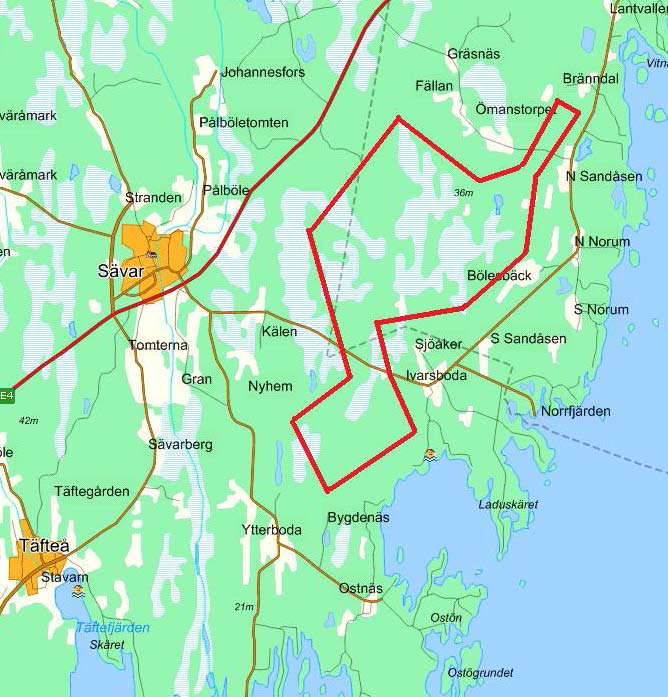

6 Kraftö Vind avser att söka tillstånd för uppförande och drift av en vindkraftspark öster om Sävar på båda sidor om kommungränsen mellan Robertsfors kommun och Umeå kommun. Vindkraftsparken kommer att bestå av upp till 53 vindkraftverk. En miljökonsekvensbeskrivning kommer att upprättas där de direkta och indirekta effekterna på miljön beskrivs. Det föreslagna etableringsområdet är indelat i två delområden där det södra området ligger cirka 3,5 km öster om Sävar på gränsen mellan Robertsfors kommun och Umeå kommun. Det norra mindre området ligger cirka 2 km nordväst om Norum i Robertsfors kommun. Landskapet I det tilltänkta etableringsområdet domineras landskapet av skogsmark med inslag av sankare partier bestående av sumpskog och myrar. Skogen utgörs av barrskog med vissa inslag av lövträd och större delen av området används för skogsbruk. Terrängen är relativt flack och området hyser ett flertal sjöar och tjärnar såsom Vinsjön, Stor-Kvasjön, Brännmyrstjärnen och Gåstjärnen som länkas samman av ett antal mindre åar. Riksintresse för vindbruk Energimyndigheten har, i samarbete med Länsstyrelsen i Västerbottens län, angivit det föreslagna etableringsområdet som riksintresseområde för vindbruk med stöd av 3 kap. 8 miljöbalken. Områden som är av riksintresse enligt denna paragraf ska skyddas mot åtgärder som kan påtagligt försvåra tillkomsten eller utnyttjandet av anläggningen. Lämna gärna synpunkter på projektet i lådan, eller posta till: Daniel Pettersson Kraftö Vind Frihamnen Hus D Stockholm daniel.pettersson@krafto.se

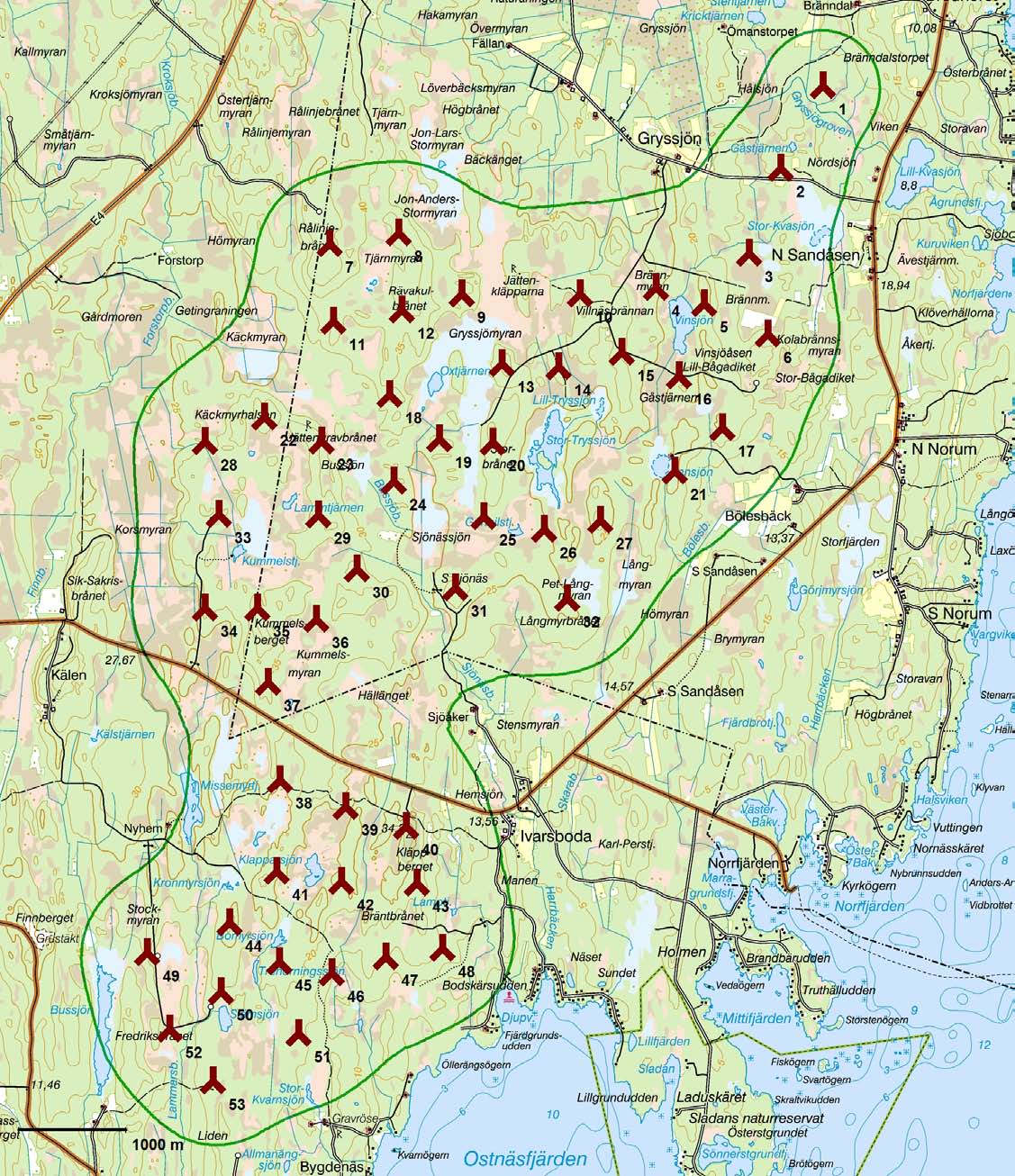

7 Placering Vid placeringarna har vi tagit hänsyn till och utgått från: Beräkningar av vindförhållanden Gränsvärden för ljud och skuggor Intilliggande bebyggelse Natur- och kulturvärden

8 Ljud Den gröna linjen visar var gränsen för 40 db A går. Beräkningen är gjord efter ett teoretiskt värsta fall tillfälle med en vind på 8m/s på 10 meters höjd. Ljudpåverkan är i praktiken mindre än vad den gröna linjen visar, exempelvis tas ingen hänsyn till vegetationens utseende i området.

9 Skuggor Bilden nedan visar skuggans utbredning. Området innanför linjen på kartan visar området där den beräknade teoretiska skuggtiden är mer än 30 h, vilket är jäm v.2 förbart med åtta timmars faktisk skuggtid. Detta beror helt enkelt på att solen inte alltid skiner. och att vinden inte följer solens gång. Beräkningen är gjord i värsta SHADOW - Terrängkarta fall ; alltså att det alltid skulle vara solsken Calculation: Skuggberäkning Fil: t70_7_10hk.tif och att det alltid skulle blåsa -dessutom i samma riktning som solen. Programmet tar inte heller hänsyn till vegetation som ofta begränsar WindPROskuggpåverkan version ytterligare. Jan 2009 Vindkraftverken kommer vara16:54 utrustade /4 med avkopplingsautomatik, någon KRAFTÖ skulle AB Frihamnen Hus D bostad få mer skugga än åtta timmar på SE Stockholm ett år eller 30 minuter per dag kommer 16:41/ verket i så fall stängas av en tid i väntan på att solen ska fortsätta förbi det aktuella huset. Project: 0 1 Printed/Page Licensed user: Calculated: km

10 Fotomontage För att illustrera hur en vindkraftsetablering påverkar landskapsbilden görs fotomontage. Detta görs i programmet Wind- PRO för att kunna ta fram rätt visuella förhållande till vindkraftverken. Bilderna är tagna med en brännvidd som motsvarar människans synfält. Kamerans position, riktning och synfält markeras med de gröna linjerna m

11 Gryssjön Rekommenderat avstånd: 22 cm Visade foton: :03:00 Objektiv: 36 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 268 Fotots riktning: 96 Kamera: Gryssjön Norum Rekommenderat avstånd: 22 cm Visade foton: :55:00 Objektiv: 36 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 65 Fotots riktning: 287 Kamera: Norum

12 Ivarsboda Norr Rekommenderat avstånd: 20 cm Visade foton: :37:00 Objektiv: 33 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 150 Fotots riktning: 331 Kamera: Ivarsboda Nordväst Ivarsboda Sydväst Rekommenderat avstånd: 22 cm Visade foton: :00:00 Objektiv: 36 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 59 Fotots riktning: 239 Kamera: Ivarsboda Sydväst

13 Ostön Norr Rekommenderat avstånd: 22 cm Visade foton: :41:00 Objektiv: 36 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 135 Fotots riktning: 349 Kamera: Ostön Höger Ostön Väster Rekommenderat avstånd: 22 cm Visade foton: :41:00 Objektiv: 36 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 137 Fotots riktning: 306 Kamera: Ostön vänster

14 Sävar Rekommenderat avstånd: 18 cm Visade foton: :03:00 Objektiv: 30 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 302 Fotots riktning: 104 Kamera: Sävar Ytterboda Rekommenderat avstånd: 22 cm Visade foton: :21:00 Objektiv: 36 mm Film: 36x24 mm Pixels: 4288x2848 Ögats Siktpunkt: SWE99TM Ost: Nord: Vindriktning: 209 Fotots riktning: 29 Kamera: Ytterboda
