1 Samrådsunderlag Vindkraft Rågåkra

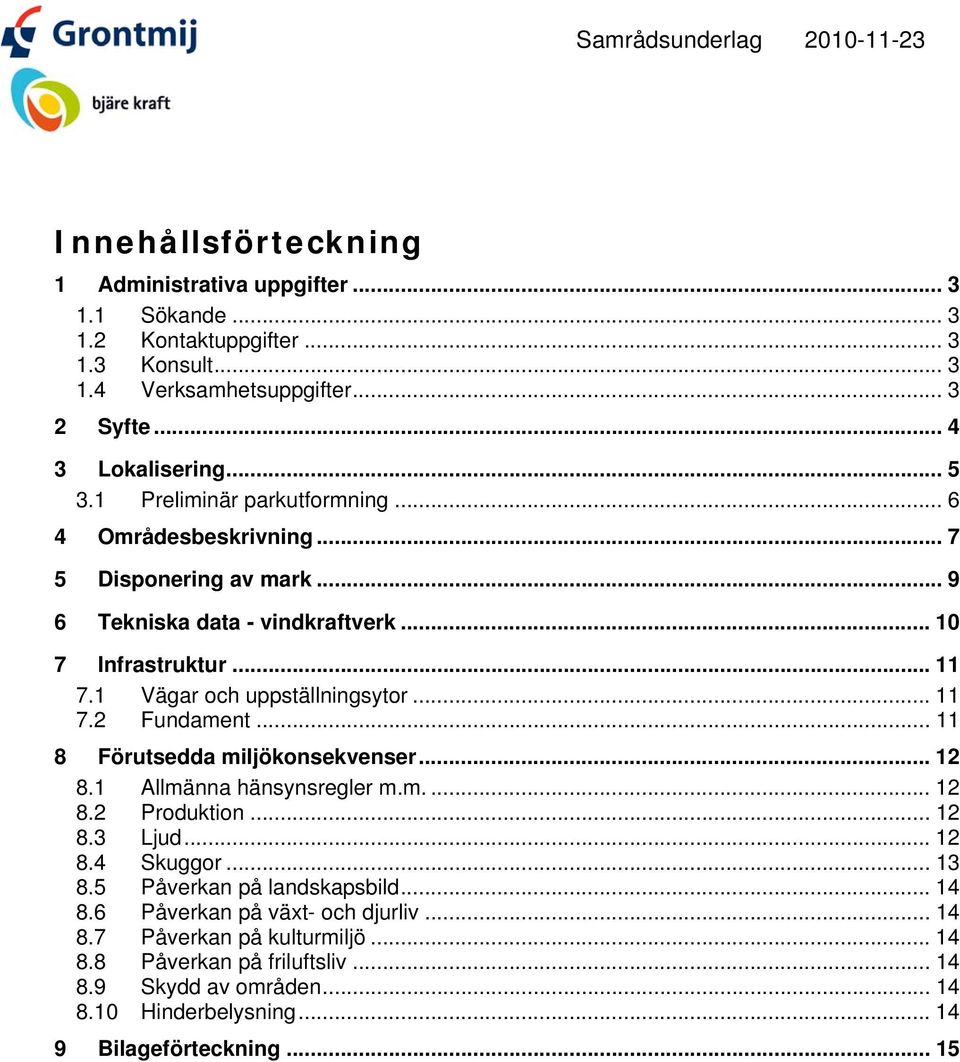

2 Samrådsunderlag Innehållsförteckning 1 Administrativa uppgifter Sökande Kontaktuppgifter Konsult Verksamhetsuppgifter Syfte Lokalisering Preliminär parkutformning Områdesbeskrivning Disponering av mark Tekniska data - vindkraftverk Infrastruktur Vägar och uppställningsytor Fundament Förutsedda miljökonsekvenser Allmänna hänsynsregler m.m Produktion Ljud Skuggor Påverkan på landskapsbild Påverkan på växt- och djurliv Påverkan på kulturmiljö Påverkan på friluftsliv Skydd av områden Hinderbelysning Bilageförteckning... 15

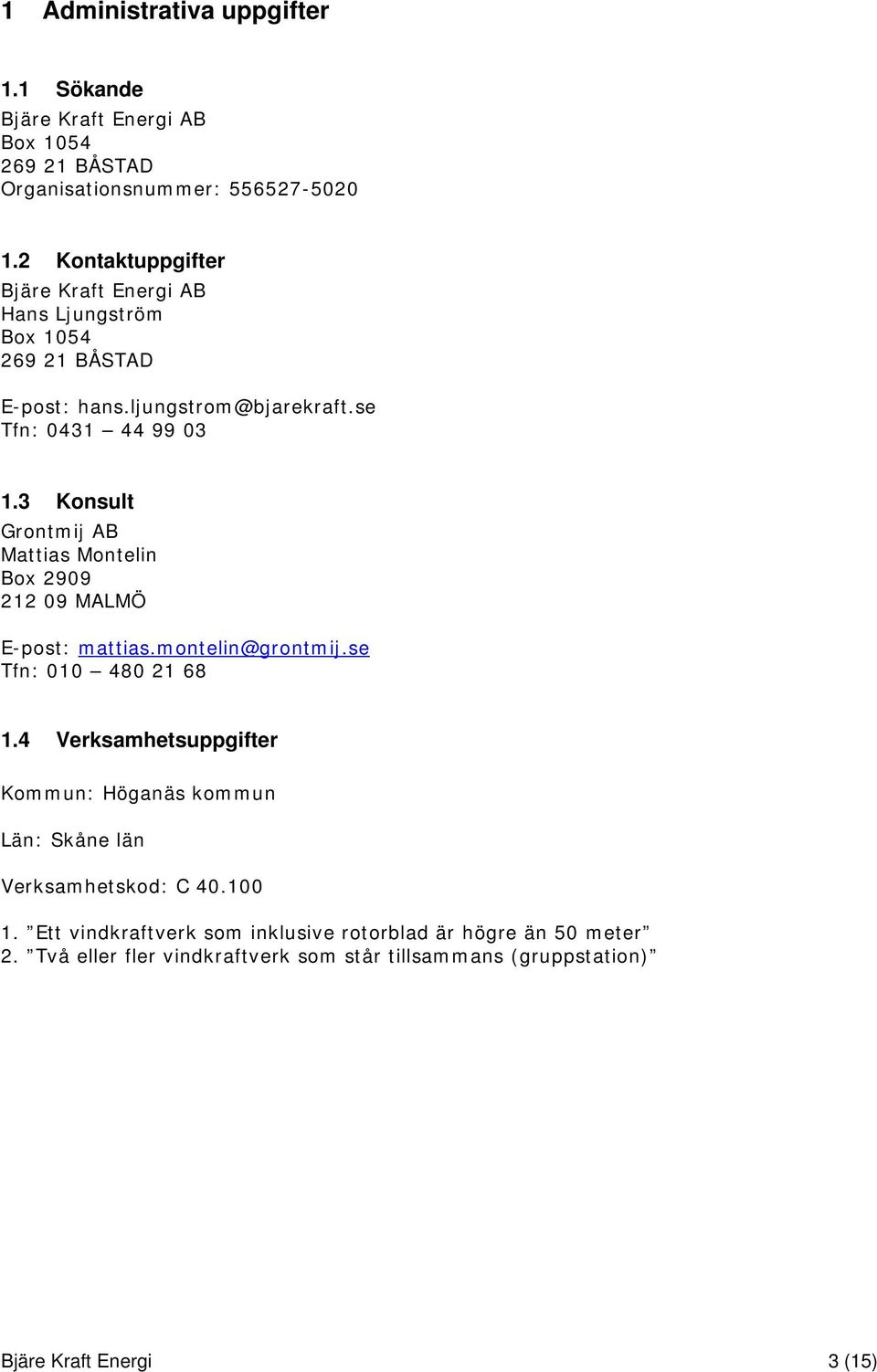

3 1 Administrativa uppgifter 1.1 Sökande Bjäre Kraft Energi AB Box BÅSTAD Organisationsnummer: Kontaktuppgifter Bjäre Kraft Energi AB Hans Ljungström Box BÅSTAD E-post: Tfn: Konsult Grontmij AB Mattias Montelin Box MALMÖ E-post: Tfn: Verksamhetsuppgifter Kommun: Höganäs kommun Län: Skåne län Verksamhetskod: C Ett vindkraftverk som inklusive rotorblad är högre än 50 meter 2. Två eller fler vindkraftverk som står tillsammans (gruppstation) Bjäre Kraft Energi 3 (15)

4 2 Syfte Bjäre Kraft Energi AB planerar att uppföra och driva en vindkraftanläggning på fastigheten Rågåkra 8:2 i Höganäs kommun, Skåne län. Vindkraftanläggningen planeras innefatta tre vindkraftverk samt tillhörande infrastruktur såsom vägar, fundament, transformatorstationer samt kablar. Bjäre Kraft Energi AB kommer att söka bygglov enligt Plan- och Bygglagen samt inlämna miljöanmälan enligt miljöbalken för vindkraftanläggningen. Detta samrådsunderlag har upprättats för att ge berörda parter tillfälle att lämna synpunkter i ärendet inför inlämnandet av ansökningshandlingarna. Bjäre Kraft Energi 4 (15)

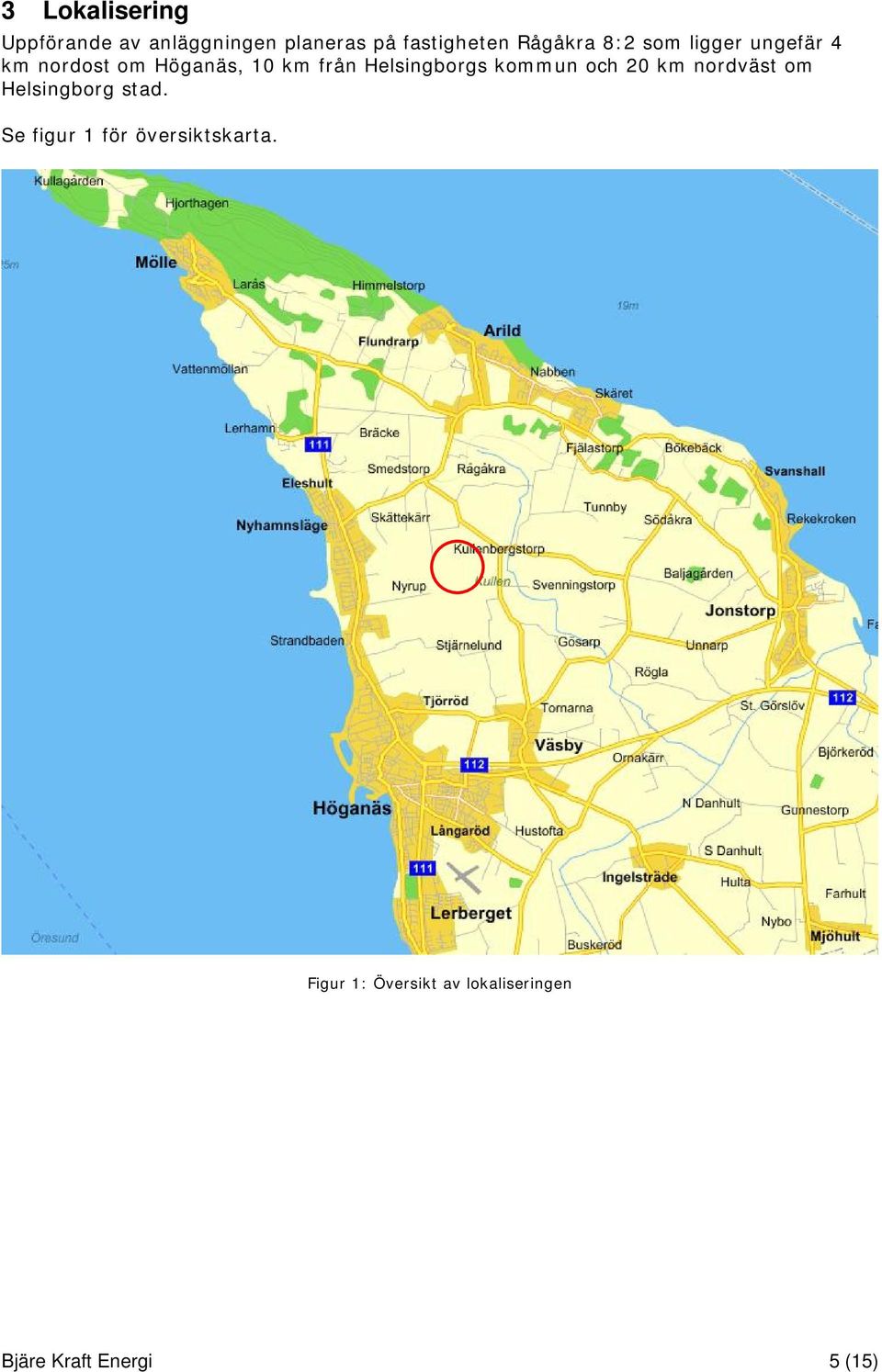

5 3 Lokalisering Uppförande av anläggningen planeras på fastigheten Rågåkra 8:2 som ligger ungefär 4 km nordost om Höganäs, 10 km från Helsingborgs kommun och 20 km nordväst om Helsingborg stad. Se figur 1 för översiktskarta. Figur 1: Översikt av lokaliseringen Bjäre Kraft Energi 5 (15)

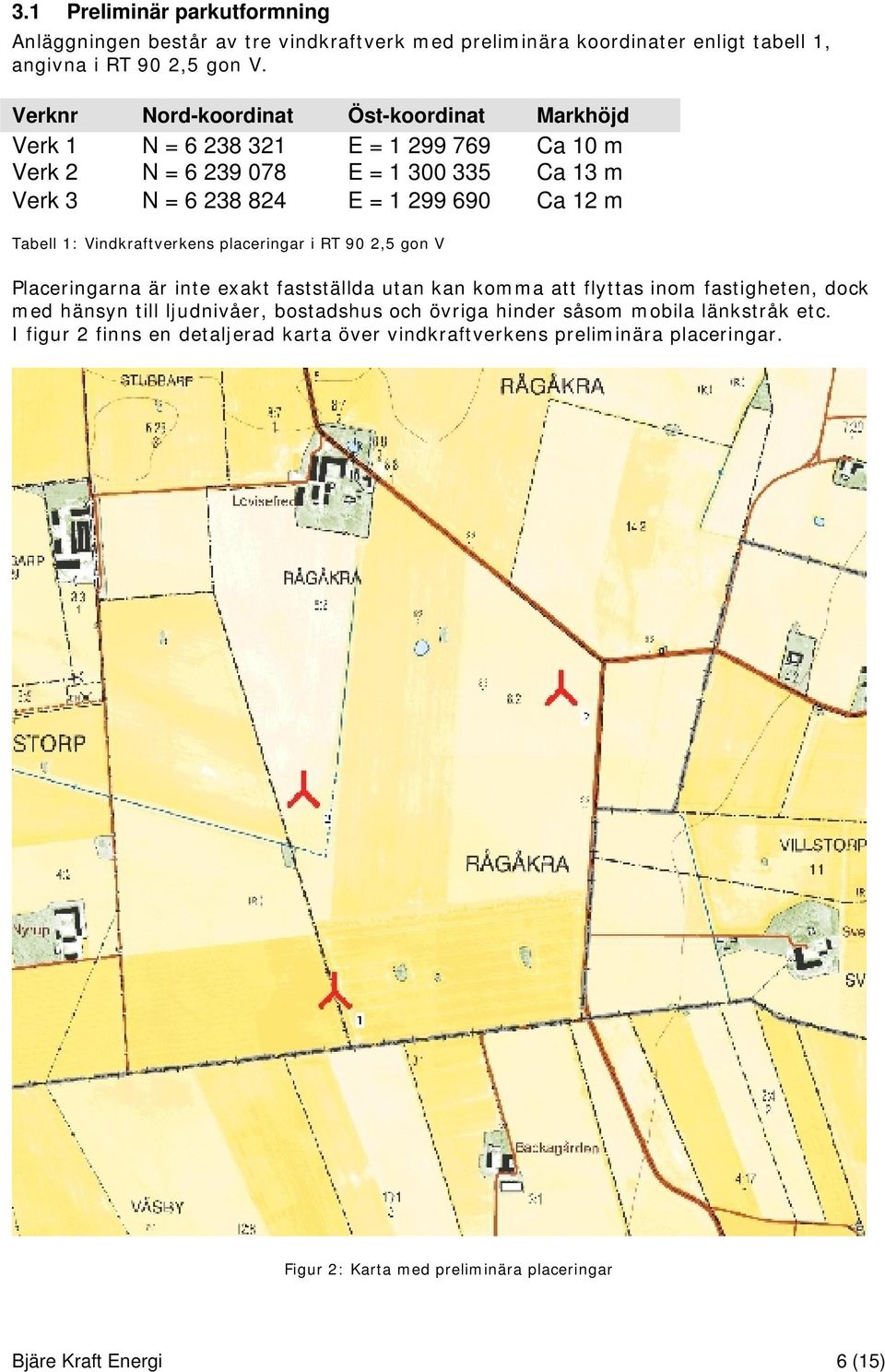

6 3.1 Preliminär parkutformning Anläggningen består av tre vindkraftverk med preliminära koordinater enligt tabell 1, angivna i RT 90 2,5 gon V. Verknr Nord-koordinat Öst-koordinat Markhöjd Verk 1 N = E = Ca 10 m Verk 2 N = E = Ca 13 m Verk 3 N = E = Ca 12 m Tabell 1: Vindkraftverkens placeringar i RT 90 2,5 gon V Placeringarna är inte exakt fastställda utan kan komma att flyttas inom fastigheten, dock med hänsyn till ljudnivåer, bostadshus och övriga hinder såsom mobila länkstråk etc. I figur 2 finns en detaljerad karta över vindkraftverkens preliminära placeringar. Figur 2: Karta med preliminära placeringar Bjäre Kraft Energi 6 (15)

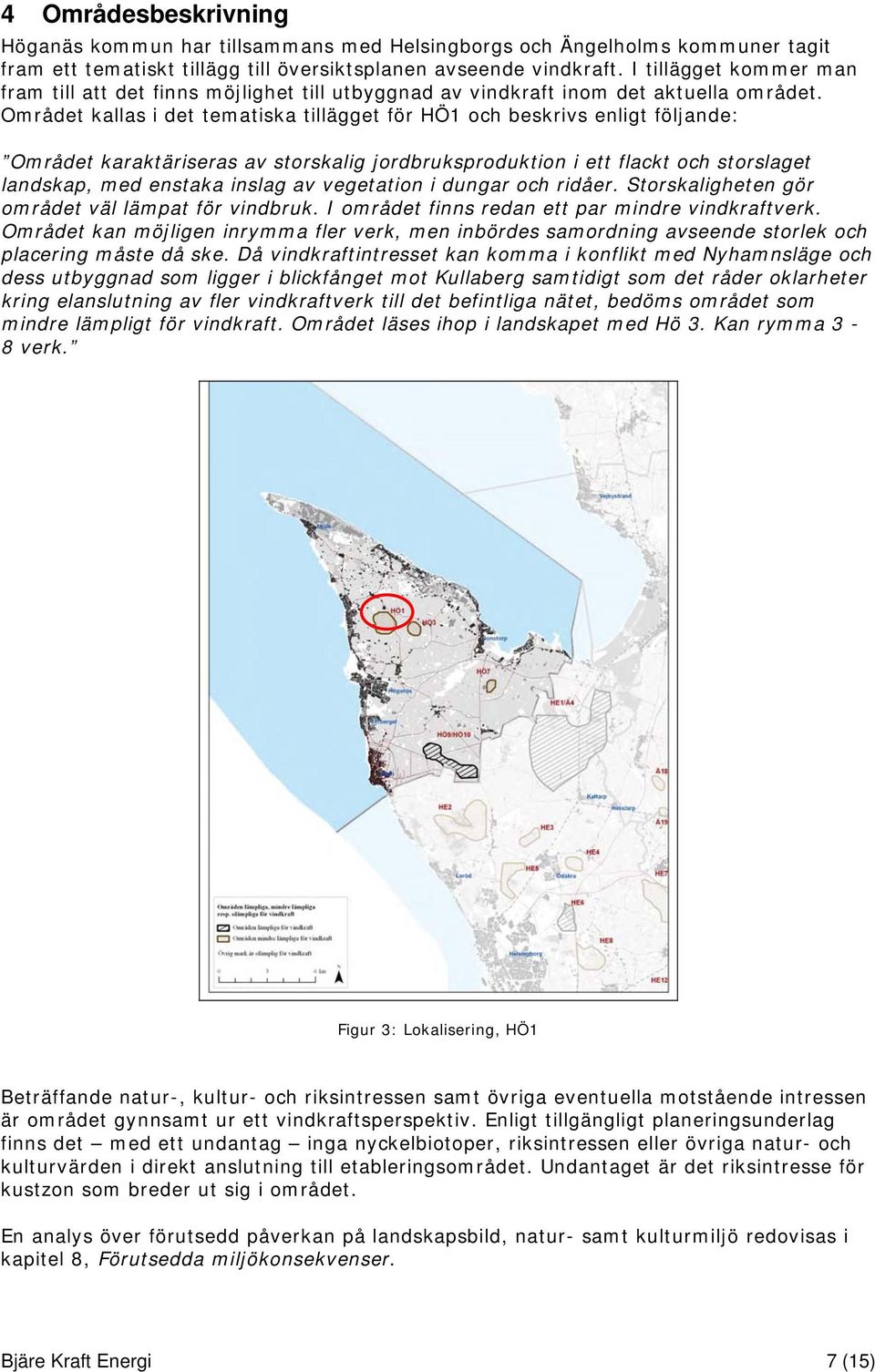

7 4 Områdesbeskrivning Höganäs kommun har tillsammans med Helsingborgs och Ängelholms kommuner tagit fram ett tematiskt tillägg till översiktsplanen avseende vindkraft. I tillägget kommer man fram till att det finns möjlighet till utbyggnad av vindkraft inom det aktuella området. Området kallas i det tematiska tillägget för HÖ1 och beskrivs enligt följande: Området karaktäriseras av storskalig jordbruksproduktion i ett flackt och storslaget landskap, med enstaka inslag av vegetation i dungar och ridåer. Storskaligheten gör området väl lämpat för vindbruk. I området finns redan ett par mindre vindkraftverk. Området kan möjligen inrymma fler verk, men inbördes samordning avseende storlek och placering måste då ske. Då vindkraftintresset kan komma i konflikt med Nyhamnsläge och dess utbyggnad som ligger i blickfånget mot Kullaberg samtidigt som det råder oklarheter kring elanslutning av fler vindkraftverk till det befintliga nätet, bedöms området som mindre lämpligt för vindkraft. Området läses ihop i landskapet med Hö 3. Kan rymma 3-8 verk. Figur 3: Lokalisering, HÖ1 Beträffande natur-, kultur- och riksintressen samt övriga eventuella motstående intressen är området gynnsamt ur ett vindkraftsperspektiv. Enligt tillgängligt planeringsunderlag finns det med ett undantag inga nyckelbiotoper, riksintressen eller övriga natur- och kulturvärden i direkt anslutning till etableringsområdet. Undantaget är det riksintresse för kustzon som breder ut sig i området. En analys över förutsedd påverkan på landskapsbild, natur- samt kulturmiljö redovisas i kapitel 8, Förutsedda miljökonsekvenser. Bjäre Kraft Energi 7 (15)

8 I figur 4 syns en karta med de natur- och kulturintressen som finns i eller nära projektområdet. En detaljerad redovisning finns efter kartan Figur 4: Intressen Rågåkra I närområdet, drygt 1 kilometer norr om placeringen, går gränserna till områden med riksintresse för kulturmiljövård, friluftsliv och rörligt friluftsliv. Det finns ett antal fornlämningar och områden med fornlämningar i närområdet varav tre områden med fornlämningar ligger i nära anslutning till vindkraftverken och listas nedan: 1. Fyndplats för 2 flintavslag med retusch. Enstaka spridda avslag. 2. Stenåldersboplats med en ungefärlig utsträckning av 250x150 meter. 3. Fyndplats för fragment av avslagsblock samt 2 avslag med retusch. Enstaka spridda avslag. Bjäre Kraft Energi 8 (15)

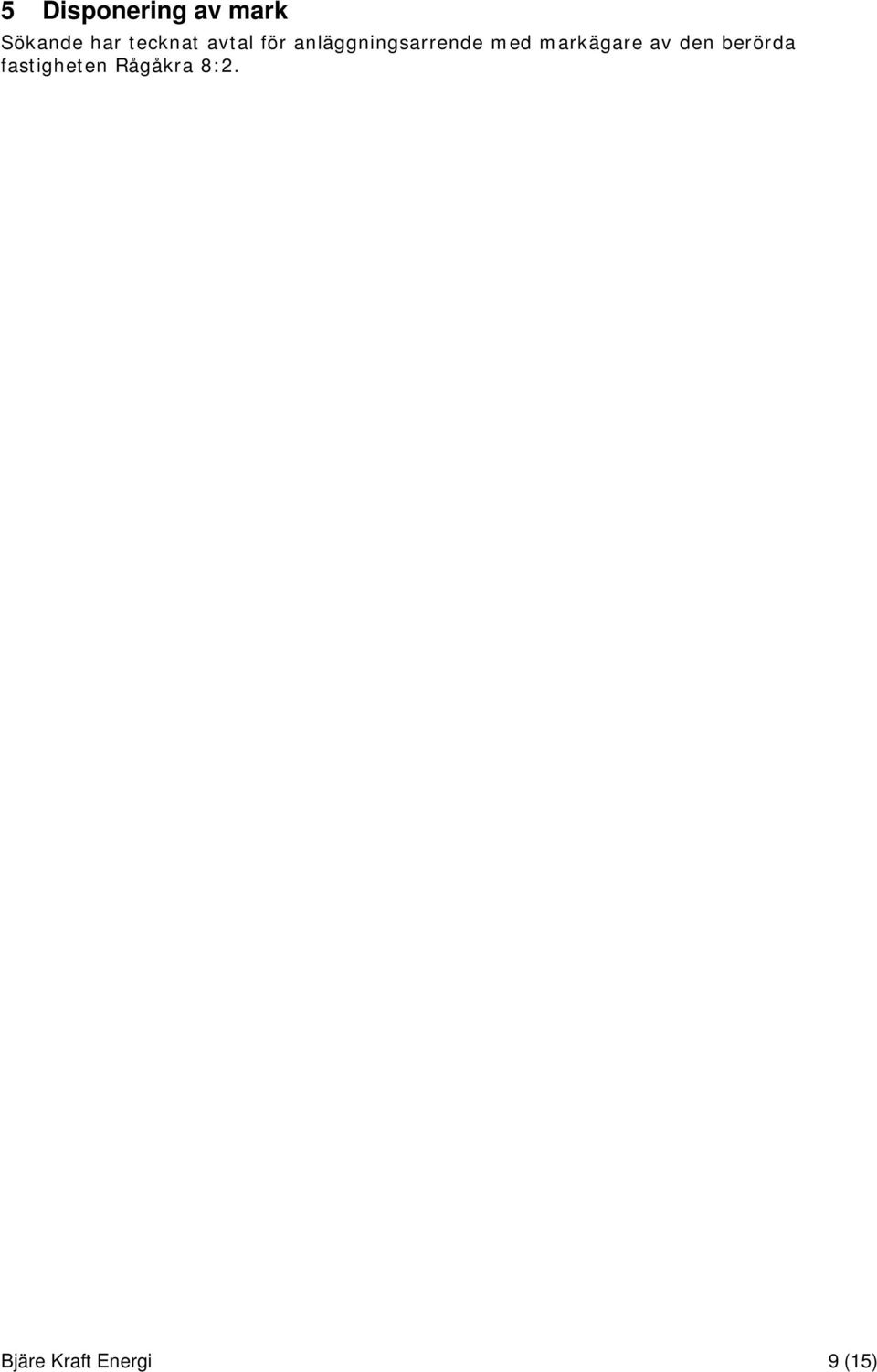

9 5 Disponering av mark Sökande har tecknat avtal för anläggningsarrende med markägare av den berörda fastigheten Rågåkra 8:2. Bjäre Kraft Energi 9 (15)

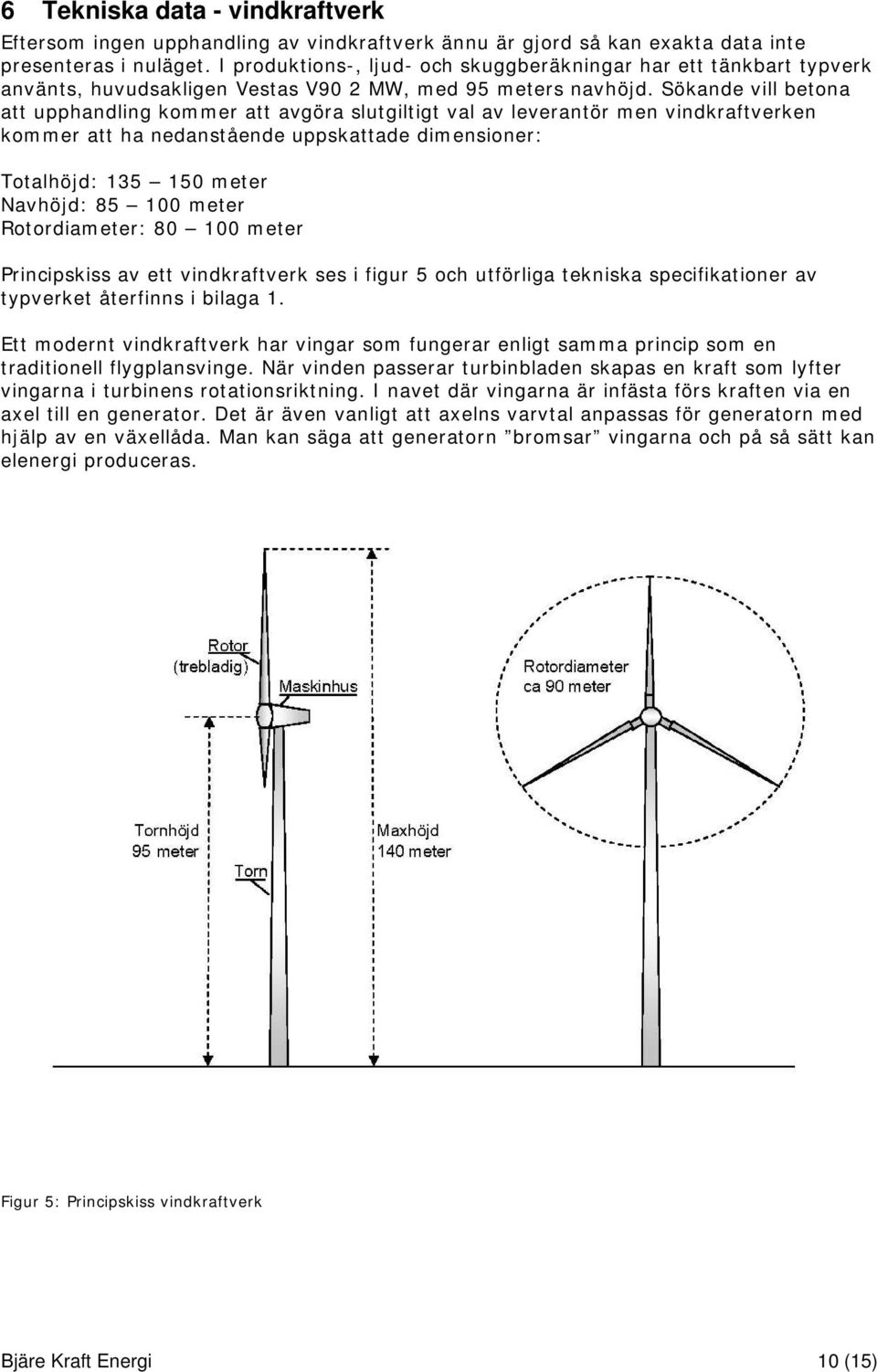

10 6 Tekniska data - vindkraftverk Eftersom ingen upphandling av vindkraftverk ännu är gjord så kan exakta data inte presenteras i nuläget. I produktions-, ljud- och skuggberäkningar har ett tänkbart typverk använts, huvudsakligen Vestas V90 2 MW, med 95 meters navhöjd. Sökande vill betona att upphandling kommer att avgöra slutgiltigt val av leverantör men vindkraftverken kommer att ha nedanstående uppskattade dimensioner: Totalhöjd: meter Navhöjd: meter Rotordiameter: meter Principskiss av ett vindkraftverk ses i figur 5 och utförliga tekniska specifikationer av typverket återfinns i bilaga 1. Ett modernt vindkraftverk har vingar som fungerar enligt samma princip som en traditionell flygplansvinge. När vinden passerar turbinbladen skapas en kraft som lyfter vingarna i turbinens rotationsriktning. I navet där vingarna är infästa förs kraften via en axel till en generator. Det är även vanligt att axelns varvtal anpassas för generatorn med hjälp av en växellåda. Man kan säga att generatorn bromsar vingarna och på så sätt kan elenergi produceras. Figur 5: Principskiss vindkraftverk Bjäre Kraft Energi 10 (15)

11 7 Infrastruktur 7.1 Vägar och uppställningsytor När vindkraft byggs krävs flera olika typer av transporter. Att frakta turbinblad, torndelar, fundamentdetaljer och mobilkranar kräver väl fungerande logistik. Eftersom många delar är långa är transporterna känsliga för skarpa kurvor, krön och svackor. Normalt krävs en vägbredd på cirka 5 meter med god bärighet. Området är gynnsamt med bra befintliga vägar och goda möjligheter till att bygga nya transportvägar. Figur 6: Väg till en vindkraftetablering Vid varje vindkraftverk behövs en öppen yta på cirka 2000 m 2 för mobilkranar och annan utrustning som används vid resning och montage av vindkraftverken. Figur 7: Uppställningsyta vid vindkraftverk 7.2 Fundament Vindkraftverken hålls på plats med hjälp av ett fundament, t.ex. ett så kallat gravitationsfundament. Det innebär att marken grävs ur eller eventuellt sprängs ur. Därefter armeras en gjutform som sedan fylls med betong. Diametern på fundamentet är normalt cirka meter och det går åt cirka kubikmeter betong per fundament. Bjäre Kraft Energi 11 (15)

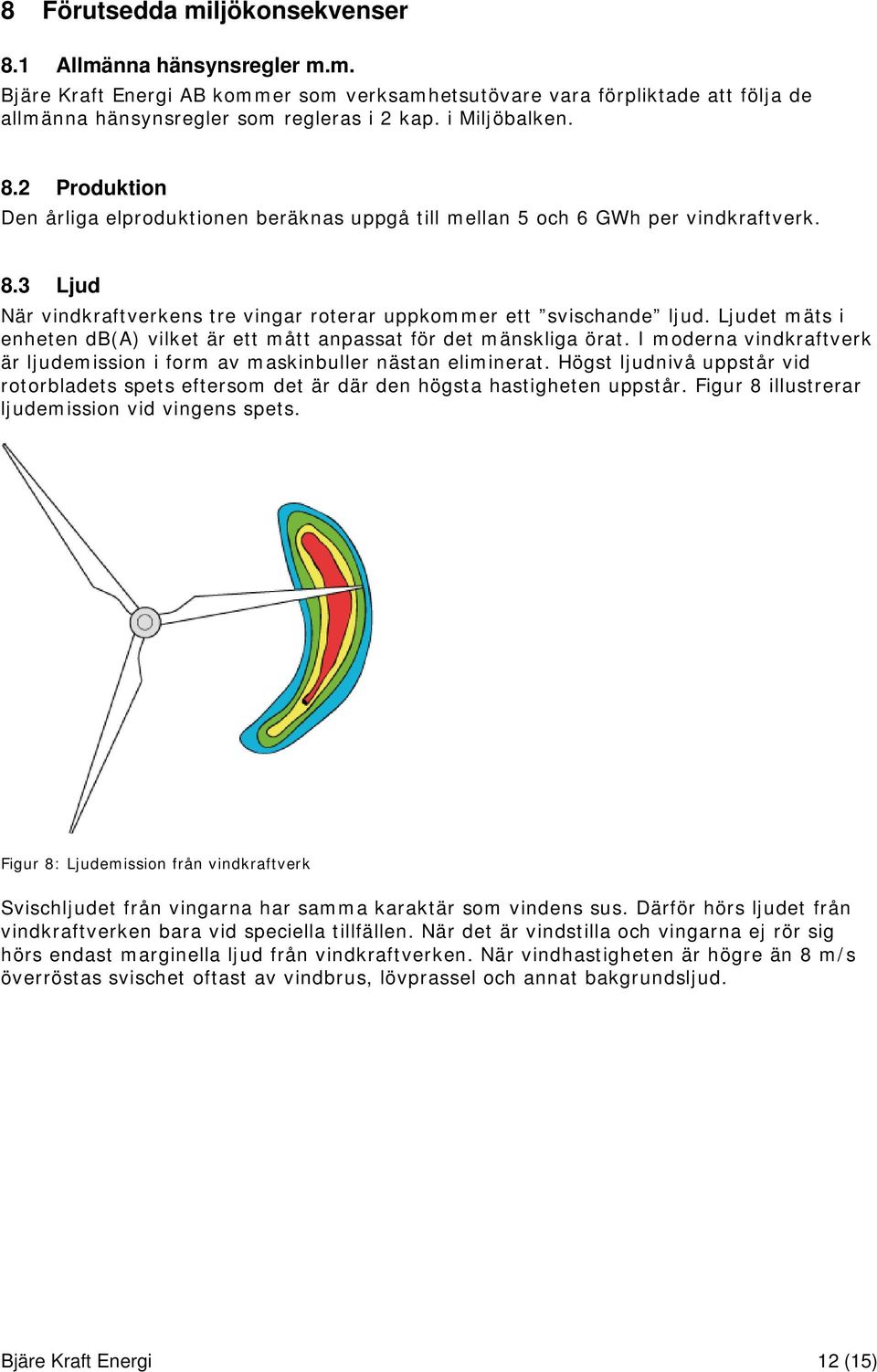

12 8 Förutsedda miljökonsekvenser 8.1 Allmänna hänsynsregler m.m. Bjäre Kraft Energi AB kommer som verksamhetsutövare vara förpliktade att följa de allmänna hänsynsregler som regleras i 2 kap. i Miljöbalken. 8.2 Produktion Den årliga elproduktionen beräknas uppgå till mellan 5 och 6 GWh per vindkraftverk. 8.3 Ljud När vindkraftverkens tre vingar roterar uppkommer ett svischande ljud. Ljudet mäts i enheten db(a) vilket är ett mått anpassat för det mänskliga örat. I moderna vindkraftverk är ljudemission i form av maskinbuller nästan eliminerat. Högst ljudnivå uppstår vid rotorbladets spets eftersom det är där den högsta hastigheten uppstår. Figur 8 illustrerar ljudemission vid vingens spets. Figur 8: Ljudemission från vindkraftverk Svischljudet från vingarna har samma karaktär som vindens sus. Därför hörs ljudet från vindkraftverken bara vid speciella tillfällen. När det är vindstilla och vingarna ej rör sig hörs endast marginella ljud från vindkraftverken. När vindhastigheten är högre än 8 m/s överröstas svischet oftast av vindbrus, lövprassel och annat bakgrundsljud. Bjäre Kraft Energi 12 (15)

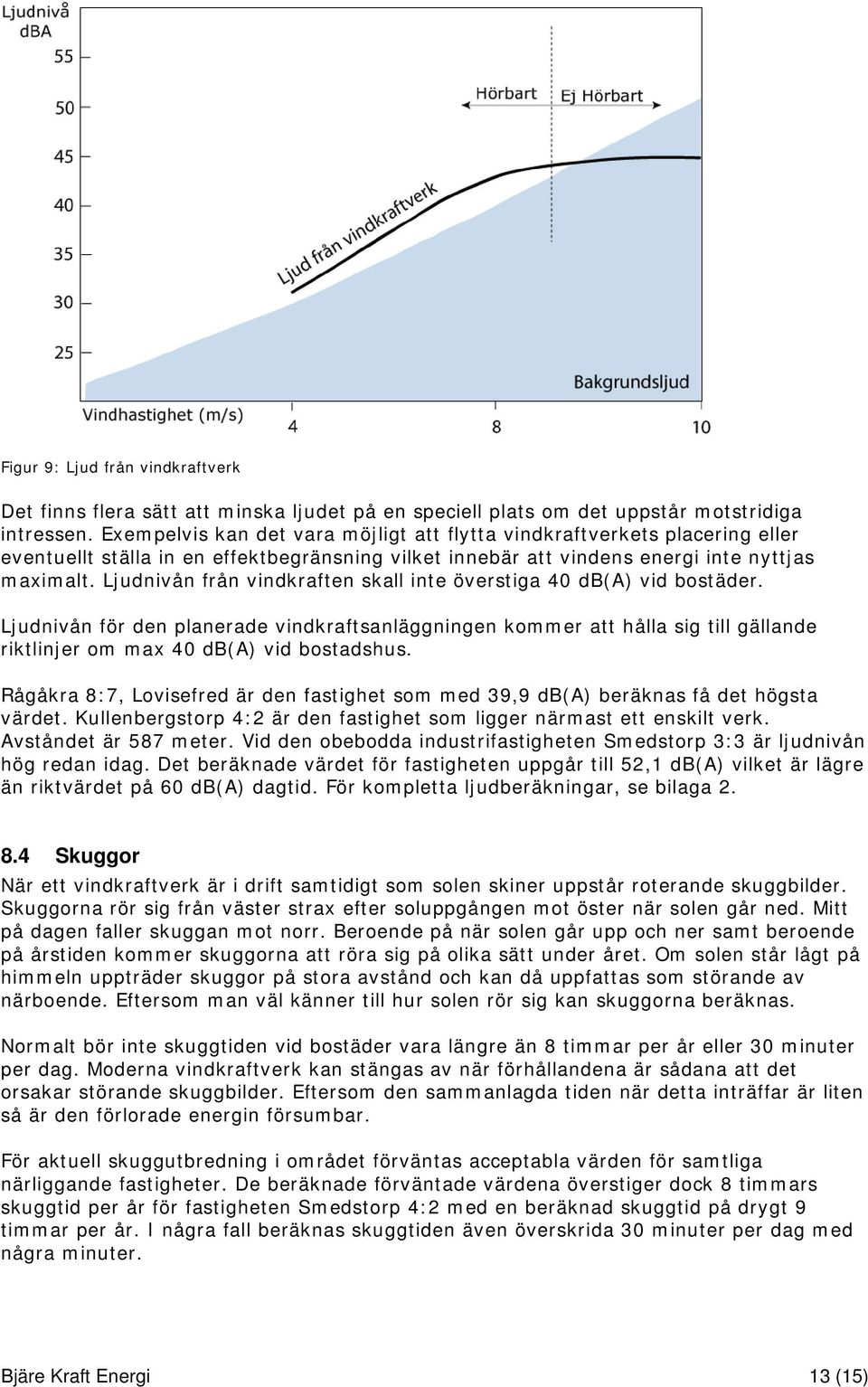

13 Figur 9: Ljud från vindkraftverk Det finns flera sätt att minska ljudet på en speciell plats om det uppstår motstridiga intressen. Exempelvis kan det vara möjligt att flytta vindkraftverkets placering eller eventuellt ställa in en effektbegränsning vilket innebär att vindens energi inte nyttjas maximalt. Ljudnivån från vindkraften skall inte överstiga 40 db(a) vid bostäder. Ljudnivån för den planerade vindkraftsanläggningen kommer att hålla sig till gällande riktlinjer om max 40 db(a) vid bostadshus. Rågåkra 8:7, Lovisefred är den fastighet som med 39,9 db(a) beräknas få det högsta värdet. Kullenbergstorp 4:2 är den fastighet som ligger närmast ett enskilt verk. Avståndet är 587 meter. Vid den obebodda industrifastigheten Smedstorp 3:3 är ljudnivån hög redan idag. Det beräknade värdet för fastigheten uppgår till 52,1 db(a) vilket är lägre än riktvärdet på 60 db(a) dagtid. För kompletta ljudberäkningar, se bilaga Skuggor När ett vindkraftverk är i drift samtidigt som solen skiner uppstår roterande skuggbilder. Skuggorna rör sig från väster strax efter soluppgången mot öster när solen går ned. Mitt på dagen faller skuggan mot norr. Beroende på när solen går upp och ner samt beroende på årstiden kommer skuggorna att röra sig på olika sätt under året. Om solen står lågt på himmeln uppträder skuggor på stora avstånd och kan då uppfattas som störande av närboende. Eftersom man väl känner till hur solen rör sig kan skuggorna beräknas. Normalt bör inte skuggtiden vid bostäder vara längre än 8 timmar per år eller 30 minuter per dag. Moderna vindkraftverk kan stängas av när förhållandena är sådana att det orsakar störande skuggbilder. Eftersom den sammanlagda tiden när detta inträffar är liten så är den förlorade energin försumbar. För aktuell skuggutbredning i området förväntas acceptabla värden för samtliga närliggande fastigheter. De beräknade förväntade värdena överstiger dock 8 timmars skuggtid per år för fastigheten Smedstorp 4:2 med en beräknad skuggtid på drygt 9 timmar per år. I några fall beräknas skuggtiden även överskrida 30 minuter per dag med några minuter. Bjäre Kraft Energi 13 (15)

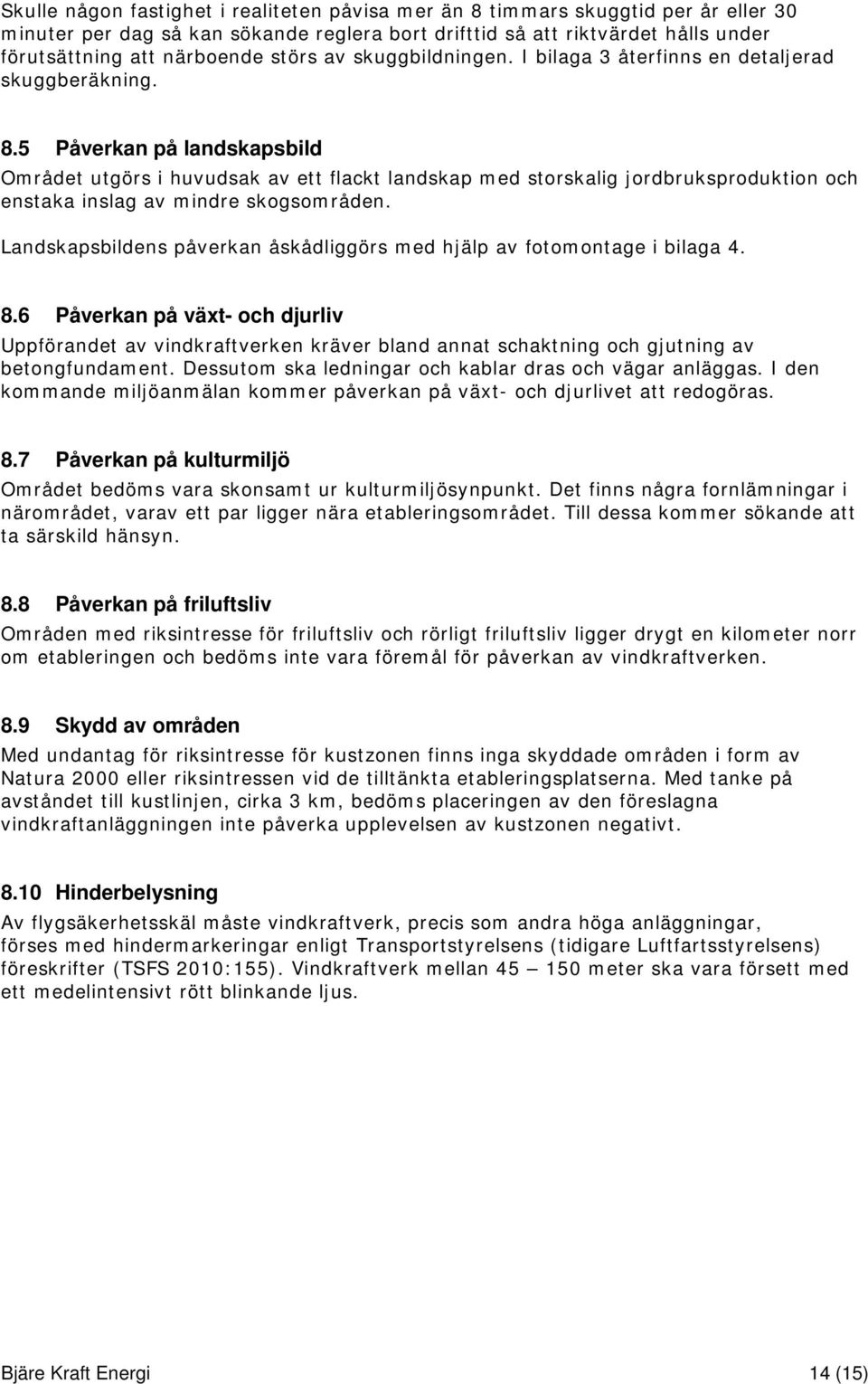

14 Skulle någon fastighet i realiteten påvisa mer än 8 timmars skuggtid per år eller 30 minuter per dag så kan sökande reglera bort drifttid så att riktvärdet hålls under förutsättning att närboende störs av skuggbildningen. I bilaga 3 återfinns en detaljerad skuggberäkning. 8.5 Påverkan på landskapsbild Området utgörs i huvudsak av ett flackt landskap med storskalig jordbruksproduktion och enstaka inslag av mindre skogsområden. Landskapsbildens påverkan åskådliggörs med hjälp av fotomontage i bilaga Påverkan på växt- och djurliv Uppförandet av vindkraftverken kräver bland annat schaktning och gjutning av betongfundament. Dessutom ska ledningar och kablar dras och vägar anläggas. I den kommande miljöanmälan kommer påverkan på växt- och djurlivet att redogöras. 8.7 Påverkan på kulturmiljö Området bedöms vara skonsamt ur kulturmiljösynpunkt. Det finns några fornlämningar i närområdet, varav ett par ligger nära etableringsområdet. Till dessa kommer sökande att ta särskild hänsyn. 8.8 Påverkan på friluftsliv Områden med riksintresse för friluftsliv och rörligt friluftsliv ligger drygt en kilometer norr om etableringen och bedöms inte vara föremål för påverkan av vindkraftverken. 8.9 Skydd av områden Med undantag för riksintresse för kustzonen finns inga skyddade områden i form av Natura 2000 eller riksintressen vid de tilltänkta etableringsplatserna. Med tanke på avståndet till kustlinjen, cirka 3 km, bedöms placeringen av den föreslagna vindkraftanläggningen inte påverka upplevelsen av kustzonen negativt Hinderbelysning Av flygsäkerhetsskäl måste vindkraftverk, precis som andra höga anläggningar, förses med hindermarkeringar enligt Transportstyrelsens (tidigare Luftfartsstyrelsens) föreskrifter (TSFS 2010:155). Vindkraftverk mellan meter ska vara försett med ett medelintensivt rött blinkande ljus. Bjäre Kraft Energi 14 (15)

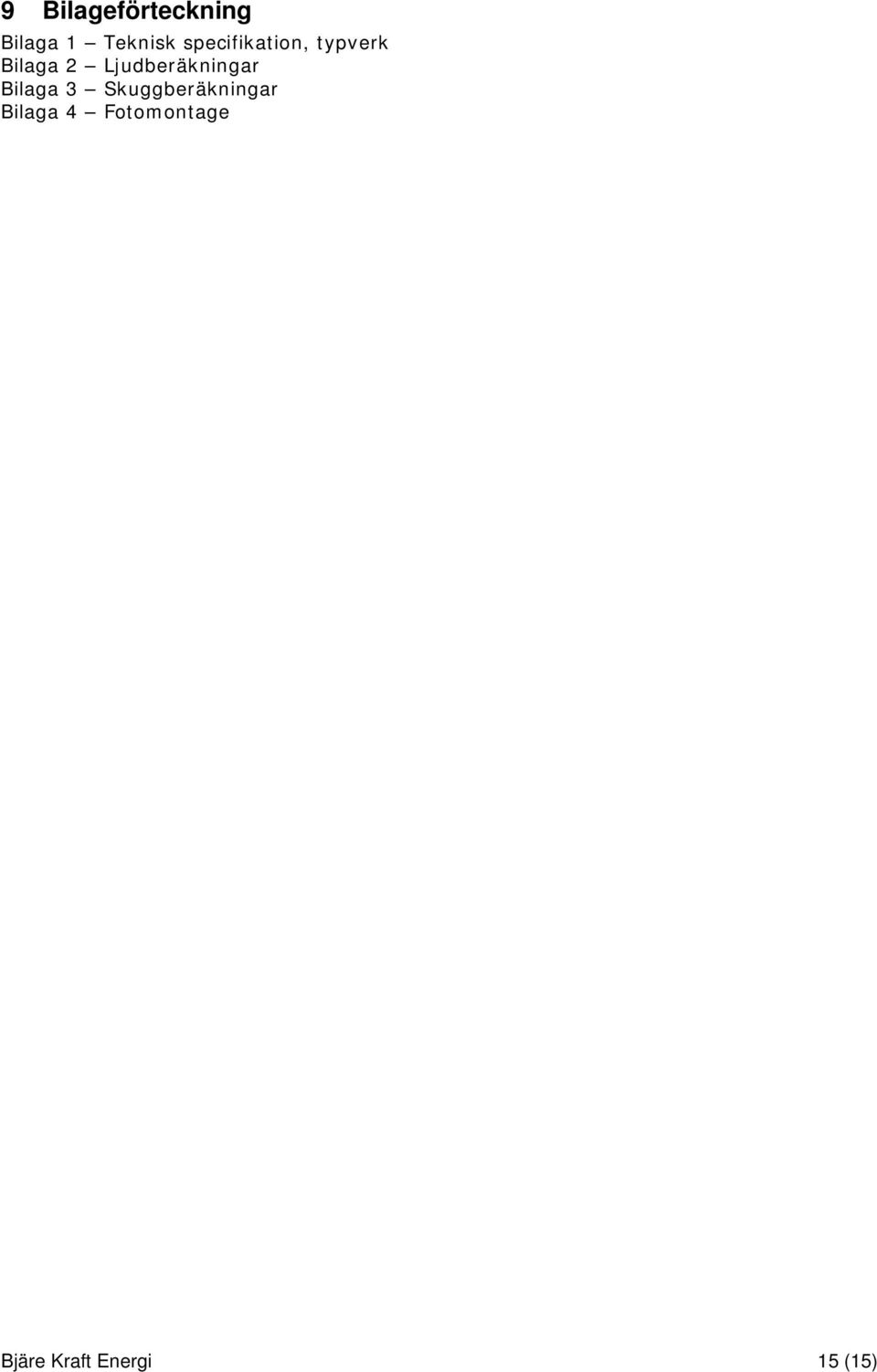

15 9 Bilageförteckning Bilaga 1 Teknisk specifikation, typverk Bilaga 2 Ljudberäkningar Bilaga 3 Skuggberäkningar Bilaga 4 Fotomontage Bjäre Kraft Energi 15 (15)
