1 Vindkraftspark Tandsjö Samrådsunderlag för ändringstillstånd December

2

3 Bakgrund wpd Scandinavia AB planerar för en vindkraftsanläggning med maximalt 12 vindkraftverk vid Tandsjö i Ljusdals kommun, Gävleborgs län. Vindkraftverken planerades med en största totalhöjd om 180 m. Avstånd till närmaste hus är cirka meter och projektområdets storlek är totalt cirka 300 hektar. I juni 2010 inlämnades tillståndsansökan och miljökonsekvensbeskrivning (MKB) till Länsstyrelsen i Gävleborgs län för prövning. Länsstyrelsen beviljade tillstånd för vindkraftsparken den 30 maj Eftersom tillståndsbeslutet inte överklagades meddelade länsstyrelsen den 6 juli 2012 att tillståndet vunnit laga kraft. Vindkraftsparken har ännu inte installerats eftersom en ny elanslutning till stamnätet krävs i området, vilken tar tid att planera, samordna, upphandla och bygga. Svenska Kraftnät utreder och planerar en ny stamstation och bedömer att den kan tas i drift år Tekniken att bygga höga vindkraftstorn har samtidigt utvecklats snabbt och wpd bedömer nu att en ökning av maximala totalhöjden med 30 m ger en betydligt större energiproduktion vilket innebär ett bättre resursutnyttjande av området och en lägre elproduktionskostnad. wpd avser att ansöka om ändringstillstånd enligt miljöbalkens 16 kap 2 av följande punkter i tillståndet för vindkraftspark Tandsjö. En höjning av vindkraftsverkens maximala totalhöjd från 180 m till 210 m. Förlängning av hela det ursprungliga tillståndets giltighetstid till 35 år efter det att ändringstillståndet vunnit laga kraft. Förlängning av igångsättningstiden till fem år efter det att ändringstillståndet vunnit laga kraft. Den föreslagna höjningen kommer att påverka hur mycket vindkraftverken syns och hur långt skuggorna från rotorbladen når. Ljudutbredningen från vindkraftverken bedöms bli samma eller något lägre. Vindkraftverkens antal och placering har inte förändrats och allt, förutom totalhöjden, följer den miljökonsekvensbeskrivning från år 2010 som det befintliga tillståndet grundas på. I det här samrådsunderlaget kommer således frågor om påverkan på naturmiljö, fåglar och fornlämningar inte att behandlas mer än översiktligt efter som eventuell påverkan på dessa värden inte ändras och redan har behandlats av tillståndsmyndigheten. Inte heller kommer wpd närmare beskriva transporter och vägdragningar eftersom detta inte förändras. För mer information om innehållet i miljökonsekvensbeskrivningen från år 2010 se wpd:s hemsida Presentation av bolaget Projektet Vindkraftspark Tandsjö drivs av bolaget wpd Onshore Tandsjö AB, som ingår i wpdkoncernen och ägs av wpd europe GmbH. I Sverige genomförs utvecklingsarbetet med hjälp av det svenska dotterbolaget wpd Scandinavia AB. wpd har erfarenhet av utveckling, byggnation, finansiering och drift av över vindkraftverk, framförallt i Europa och Asien, med en sammanlagd kapacitet av MW. Vi är idag ca 960 medarbetare utspridda över hela världen. År 2006 fick wpd utmärkelsen Ernst & Young Global Renewable Award 2006 för sina framgångsrika vindkraftsprojekt världen över.

4 Översiktlig beskrivning av vindkraftsprojekt Tandsjö. Etableringsområdet är beläget i Los socken, i västligaste delen av Ljusdals kommun, drygt 80 kilometer väster om huvudorten Ljusdal. Området gränsar i väster till Härjedalen i Jämtlands län. Området ligger ensligt med närmsta by, Tandsjöborg, drygt sju kilometer öster om etableringsområdet. Vid Flärksjöarna i norr finns några sommarstugor och vid Uttertjärnen finns en stuga, ca 1,4 kilometer från närmsta verk. Byn Fågelsjö ligger cirka 10 kilometer norr om den planerade vindkraftsparken. Fastigheten där vindkraftsparken planeras ägs av Sveaskog. Området ingår i ett större område av riksintresse för friluftslivet. Strax väster om vindkraftspark Tandsjö i Härjedalen på andra sidan länsgränsen planerar ett annat bolag vindkraftsparken Skaftåsen som kan komma att bestå av 65 vindkraftverk. Projektområdet för Tandsjö vindkraftspark är beläget cirka 600 meter över havet. Området runt Norra och Södra Rävsjöarna, där vindkraftsprojektet är beläget, karakteriseras av skogsbruksmark med inslag av myrar och mossar. Det dominerande träslaget är tall och produktionsskogen består mestadels av gallringsskog och planteringar men även av slutavverkningsbar skog. Området genomkorsas av ett relativt välutbyggt vägsystem. Vägarna har delvis anlagts på senare år då en stor area av barrskog har avverkats, markberetts och planterats. wpd har sedan juli 2012 tillstånd för att uppföra och driva 12 vindkraftverk med högst 180 m totalhöjd på de koordinater som illustreras på kartan nedan. Tillståndet omfattar även anläggandet av lokalt vägnät och internt elnät. Elanslutningen till det nationella elnätet planeras att utföras i sammarbete med projekt Skaftåsen i Härjedalen väster om Tandsjöområdet. Om inte wpd får tillstånd för 210 m höga vindkraftverk kan projekt Tandsjö komma att byggas med 180 m höga verk. 4

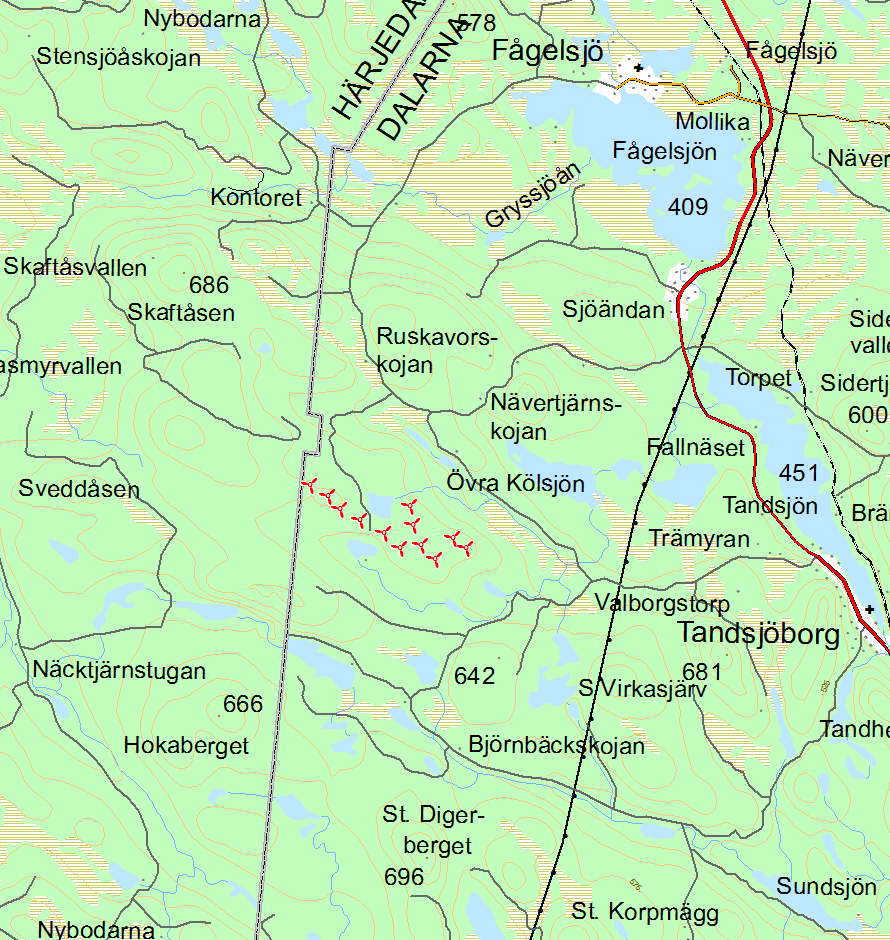

5 Parklayout och vägdragning med 12 vindkraftverk enligt befintligt tillstånd. Ökning av totalhöjd wpd:s nuvarande tillstånd baseras på ett vindkraftverk med en uteffekt om 2 3 MW med totalhöjd på max 180 meter. Vindmätningarna i området visar att det blåser betydligt mer på högre höjder vid Tandsjö. Tekniken att bygga höga vindkraftstorn har samtidigt utvecklats snabbt och wpd bedömer nu att en ökning av den maximala totalhöjden med 30 m ger en betydligt större energiproduktion och ett bättre resursutnyttjande av området. Till höger visas den relativa storleksskillnaden mellan vindkraftverk som har 180 m respektive 210 m totalhöjd. Navhöjd och rotordiameter varierar mellan olika typer av vindkraftverk. Skalenlig bild på Nordex N131 med totalhöjd 210 m och Enercon E82 med totalhöjd 180 m. 5

6 De nya fotomontagen och beräkningarna baseras på vindkraftsmodellen Nordex N131 som exempel. Nordex N131 har en totalhöjd av 210 m och 131 m rotordiameter. Den föreslagna höjningen kommer att påverka hur mycket vindkraftverken syns vilket åskådliggörs med fotomontage och siktanalys. Högre vindkraftverk betyder även mer omfattande påverkan av rörliga skuggor vid närliggande fritidshus. Ljudutbredningen från vindkraftverken bedöms bli samma som tidigare eller något lägre. Siktanalys En siktanalys har genomförts som visar från vilka platser vindkraftverken beräknas synas med 180 m respektive 210 m totalhöjd, se kartorna nedan. I siktanalysen har topografi och hinder i form av skog och byggnader beaktats. Indata har hämtats från Lantmäteriets digitala höjddata och terrängkarta med digital information. Hus och bebyggd miljö antas ha en höjd på 4-5 meter och all skog antas förenklat vara 10 meter hög. Analysen ger en grov uppskattning av varifrån vindkraftsparken beräknas bli synlig. Det finns mindre öppna platser i form av exempelvis våtmarker och hyggen som inte avspeglas i analysen, varifrån vindkraftverken också kommer att synas. Landskapet kring området där vindkraftsparken planeras är kuperat och till stor del täckt av skog vilket gör att vindkraftverken från många håll kommer att skymmas helt eller delvis. Enligt siktanalysen är det liten skillnad i synlighet med de två olika totalhöjderna på vindkraftverken. Vindkraftsparken kommer att synas väl från sjöstränder och andra öppna platser i närområdet. Vindkraftsparken beräknas bli synlig helt eller delvis på långt håll från några öppna platser vid Fågelsjö (se fotomontage i följande avsnitt) och från östra sidan av Tandsjön. 6

7 Siktanalys (ZVI) med cirka 10 kilometers radie runt vindkraftsparken med vindkraftverk som är 210 m höga. Analysen ger en grov uppskattning av varifrån vindkraftsparken beräknas bli synlig. 7

8 Visualiseringar För att ge en bild av hur vindkraftsparken kommer synas i området har fotomontage från ett antal platser runt vindkraftsparken tagits fram 1. Nedan presenteras en karta med fotopunkter som visar från vilka platser fotomontage har genomförts samt några exempel på fotomontage från olika avstånd. För de närmaste fotomontagen (nr 1 och nr 2) visas både 180 m och 210 m höga vindkraftverk. För fotomontage på längre avstånd visas enbart de 210 m höga vindkraftverk som ändringstillståndet avser. Fotopunkter för fotomontage 1 Fotomontagen är producerade i programmet WindPRO enligt gällande instruktioner. Det finns dock alltid en risk att vindkraftverken kommer att uppfattas annorlunda i verkligheten. 8

9 Fotopunkt 1. Vy från Nedra Flärksjön, cirka 1,3 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 180 meter och rotordiametern är 82 m. Fotopunkt 1. Vy från Nedra Flärksjön, cirka 1,3 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 210 meter och rotordiametern är 131 m. 9

10 Fotopunkt 2. Vy från Uttertjärnen, cirka 1,4 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 180 meter och rotordiametern är 82 m. Fotopunkt 2. Vy från Uttertjärnen, cirka 1,4 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 210 meter och rotordiametern är 131 m. 10

11 Fotopunkt 3. Vy från Björnsjön, cirka 2,9 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 210 meter och rotordiametern är 131 m. Fotopunkt 4. Vy från Svansjön, cirka 11 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 210 meter och rotordiametern är 131 m. 11

12 Fotopunkt 5. Vy från Musnäset, udde söder om byn Fågelsjö, cirka 9 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 210 meter och rotordiametern är 131 m. Fotopunkt 6. Vy från Fågelsjö, vid kapellet. Cirka 10 kilometer till närmaste vindkraftverk. Vindkraftverkens totalhöjd är 210 meter och rotordiametern är 131 m. 12

13 Fotopunkt 7. Vy från Fågelsjö Gammelgård, cirka 9,5 kilometer till närmaste vindkraftverk. Vindkraftverken är markerade med röda cirklar och den gula linjen är horisonten. Totalhöjd 210 meter och rotordiameter 131 m. Fotopunkt 8. Vy från Fågelsjö Gammelgård, Cirka 9,5 kilometer till närmaste vindkraftverk. Vindkraftverken är markerade med röda cirklar och den gula linjen är horisonten. Totalhöjd 210 meter och rotordiameter 131 m. 13

14 Skuggberäkning Vindkraftverk skapar under vissa förutsättningar roterande skuggor. Om vindkraftverken blir högre så når skuggorna längre bort, en större rotordiameter ger också mer skuggor. Beräkningar av teoretiskt maximalt antal skuggtimmar har genomförts i WindPRO, i enlighet med Boverkets rekommendationer 2. Det rekommenderade värdet maximalt 30 timmar per år överskrids inte efter höjningen vid någon bostad eller fritidshus. Nedanstående kartor visar beräknade skuggtimmar med 180 respektive 210 meters totalhöjd. Teoretiskt maximalt antal skuggtimmar, exempel med 12 st. Enercon E82, 180 meter totalhöjd och 82 m rotordiameter 2 Om en annan typ av vindkraftverk eller en annan parklayout blir aktuellt vid upphandling kommer nya beräkningar att genomföras för att säkerställa att villkoren för skuggor innehålls. 14

15 Teoretiskt maximalt antal skuggtimmar, exempel med 12 st. Nordex N131, 210 meter totalhöjd och 131 m rotordiameter Ljudberäkning Beräkningar har utförts på hur ljudet från vindkraftverken kan breda ut sig. I beräkningen har vindkraftverk med en garanterad högsta ljudemission på 105 db(a) använts. 3 Med ökande höjd på vindkraftverken kommer vingarna som orsakar ljudet längre bort från marken. Ljudnivån beräknas därför minska något med högre höjd på vindkraftverken. Minskningen är dock så liten att den beräknade ljudnivån blir samma för samtliga närliggande fritidshus med och utan ökad totalhöjd. Det hus som har högst ljudnivå når maximalt 36,4 db(a) i båda fallen. Enligt genomförda beräkningar överskrids riktvärdet 40 db(a) inte vid någon bostad eller fritidshus. 3 Om en annan typ av vindkraftverk eller en annan parklayout blir aktuellt vid upphandling kommer nya beräkningar att genomföras för att säkerställa att villkoren för ljudimmission innehålls. 15

16 Beräknad ljudutbredning från vindkraftsparken, exempel med 12 st. Enercon E82, 180 meter totalhöjd och 82 m rotordiameter 16

17 Beräknad ljudutbredning från vindkraftsparken, exempel med 12 st. Nordex N131, 210 meter totalhöjd och 131 m rotordiameter. Kumulativa effekter Strax väster om vindkraftspark Tandsjö i Härjedalen på andra sidan länsgränsen planeras för vindkraftsparken Skaftåsen som kan komma att bestå av 65 vindkraftverk. Ljud- och skuggberäkning har genomförts med bägge parkerna. Riktvärdena innehålls i båda fallen för samtliga bostadshus och fritidshus. Eftersom landskapet är kuperat och till stora delar täckt av skog som skymmer beräknas samtliga vindkraftverk i de båda parkerna möjligen bli synliga från ett fåtal platser på kilometers avstånd. Ett fotomontage har gjorts där bägge parkerna inkluderas. Om bägge vindkraftsparkernas uppförs planeras samverkan ske med vindkraftspark Skaftåsen i så hög grad som möjligt gällande elanslutning, tillfartsvägar och bergtäkter, för att minimera miljöpåverkan. 17

18 Lokalisering av planerade vindkraftsparker Tandsjö och Skaftåsen. Ljudberäkning med Tandsjö och Skaftåsen. 18

19 Skuggberäkning med Tandsjö och Skaftåsen. Fotopunkt 3. Vy från Björnsjön, vindkraftverken markerade med röda ringar tillhör Tandsjö och de med blå ringar tillhör Skaftåsen. 19

20 Samlad bedömning Höjningen av vindkraftverkens totalhöjd kommer att förändra utbredningen av ljud och skuggor i vindkraftsparkens närområde, men anläggningen är avgränsad så att gällande riktvärden kommer att följas. Detta gäller även om projekt Skaftåsen medräknas. I närområdet finns siktlinjer främst vid sjöstränderna och andra öppna platser, men den höga barrskogen fungerar ofta avskärmande. Då området ligger cirka 10 kilometer från sammanhållen bebyggelse samt att skog och höjdskillnader på många håll skymmer sikten väntas påverkan på landskapsbilden sammantaget bli måttlig. Kontakt wpd Onshore Tandsjö AB Ferkens Gränd Stockholm Tfn: Fax: Björn Grinder b.grinder@wpd.se Tfn:
