1 Sida 1 av 11 Fotomontage_Takanebacke n_ck cg Etha Wind Oy Frilundintie Vaasa Finland Takanebacken Fotomontage Version Datum Skriven av Godkänd Innehåll CKk CGr Information om gjorda fotomontage för Takanebacken vindparks delgeneralplanutkast Phone Fax VAT REG FI

2 Sida 2 av 11 Innehållsförteckning 1 Sammanfattning Inställningar Referenser Bilagor... 10

3 Sida 3 av 11 1 Sammanfattning Uppgift: Arbetsmetod: Att göra fotomontage med panoramabilder från fem fotopunkter: Norrback, Pörtom, Björknäs, Nyby och Vesterback. Fotomontagen visar Takanebacken vindkraftsprojekt. Panoramabilder gjordes för visualiseringen. Fotomontagen förbereddes i WindPRO Ver programmet. Kamerainställningarna estimerades av programmet genom användningen av referenspunkter på platsen. Bilderna gjordes med en turbin som har en totalhöjd på ungefär 230 m. Följande tre vindkraftsprojekt, vilka befinner sig i närheten av Takanebacken projektet, beaktades också i bilderna: Pörtom (19 turbiner med en totalhöjd på 200 m), Ribäcken (5 turbiner med en totalhöjd på 200 m) och Långmossa (9 turbiner med en totalhöjd på 215 m). Koordinaterna för de tre projekten togs från deras planer. Den högsta tillåtna totalhöjden enligt planerna är 205 m i Pörtom och Ribäcken samt 215 m i Långmossa. I fotomontagen användes Vestas V126 turbinen med 137 meter navhöjd i Pörtom och Ribäcken projekten och Vestas V m HH turbinen användes i Långmossa projektet. När fotopunkterna valdes ut beaktades inte de tre andra parkerna, utan platser där Takanebackens turbiner kan synas valdes ut. Resultat: Totalt 15 bilder, dvs. tre bilder per fotopunkt, har gjorts för delgeneralplanen. I den första bilden visualiseras Takanebackens turbiner vid fotopunkten, i den andra bilden har Takanebackens turbiner märkts ut med röda cirklar, och i den tredje bilden har också turbinerna i de tre övriga projekten märkts ut med olikfärgade cirklar. Ribäckens turbiner visas med gröna cirklar, Långmossas turbiner visas med gula och Pörtoms turbiner visas med lila cirklar. Noggrannheten i bilderna antas vara god eftersom antalet referenspunkter generellt är tillräckligt.

4 Sida 4 av 11 2 Inställningar Allmän information om bilderna och inställningarna finns i tabellerna nedan. Tabell 1. Inställningar och allmän information om panoramabilden från Norrback Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Riktning Typ Panorama Använd turbin Takanebacken: Enercon E MW med 159 m navhöjd och en totalhöjd på ungefär 230 m. Pörtom och Ribäcken: Vestas V MW med 137 m navhöjd och en totalhöjd på 200 m. Långmossa: Vestas V MW med 152 m navhöjd och en totalhöjd på 215 m. Layout En plan med 5 turbiner användes. Ögonhöjd 1.2m Avståndet till turbiner 3-4.1km fotopunkten ~41 m turbinpositionerna ~43-48m Uppskattat synfält Uppskattad kamera rotation -1.2 Uppskattad lutningsvinkel 0.8 Referenspunkter Tre byggnader nära fotopunkten, skog och väg. Osäkerhet i beräkningen Osäkerheten i bilderna är låg eftersom det finns flera bra referenspunkter på platsen. Gjorda bilder En bild med synliga turbiner och två bilder där turbinerna är utmärkta med cirklar. Turbinernas synlighet Takanebackens turbiner är knappt synliga vid fotopunkten. Endast vingspetsen på en av turbinerna kan ses.

5 Sida 5 av 11 Tabell 2. Inställningar och allmän information om panoramabilden från Pörtom Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Riktning Typ Panorama Använd turbin Takanebacken: Enercon E MW med 159 m navhöjd och en totalhöjd på ungefär 230 m. Pörtom och Ribäcken: Vestas V MW med 137 m navhöjd och en totalhöjd på 200 m. Långmossa: Vestas V MW med 152 m navhöjd och en totalhöjd på 215 m. Layout En plan med 5 turbiner användes. Ögonhöjd 1.2m Avstånd till turbiner km fotopunkten 34.5m turbinpositionerna ~43-48m Uppskattat synfält Uppskattad kamera rotation -0.4 Uppskattad lutningsvinkel -0.4 Referenspunkter Fem byggnader Osäkerhet i beräkningen Osäkerheten i bilderna är låg eftersom det finns flera bra referenspunkter på platsen. Gjorda bilder En bild med synliga turbiner och två bilder där turbinerna är utmärkta med cirklar. Turbinernas synlighet Alla fem turbiner kan ses vid fotopunkten men eftersom turbinerna är relativt långt borta dominerar de inte landskapet.

6 Sida 6 av 11 Tabell 3. Inställningar och allmän information om panoramabilden från Björknäs Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Riktning Typ Panorama Använd turbin Takanebacken: Enercon E MW med 159 m navhöjd och en totalhöjd på ungefär 230 m. Pörtom och Ribäcken: Vestas V MW med 137 m navhöjd och en totalhöjd på 200 m. Långmossa: Vestas V MW med 152 m navhöjd och en totalhöjd på 215 m. Layout En plan med 5 turbiner användes. Ögonhöjd 1.2m Avstånd till turbiner 3 4.4km fotopunkten 21.2m turbinpositionerna ~43-48m Uppskattat synfält Uppskattad kamera rotation -0.6 Uppskattad lutningsvinkel 1.0 Referenspunkter Fem byggnader Osäkerhet i beräkningen Osäkerheten i bilderna är låg eftersom det finns flera bra referenspunkter på platsen. Gjorda bilder En bild med synliga turbiner och två bilder där turbinerna är utmärkta med cirklar. Turbinernas synlighet Tre turbiner kan ses vid fotopunkten.

7 Sida 7 av 11 Tabell 4. Inställningar och allmän information om panoramabilden från Nyby Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Riktning 98.9 Typ Panorama Använd turbin Takanebacken: Enercon E MW med 159 m navhöjd och en totalhöjd på ungefär 230 m. Pörtom och Ribäcken: Vestas V MW med 137 m navhöjd och en totalhöjd på 200 m. Långmossa: Vestas V MW med 152 m navhöjd och en totalhöjd på 215 m. Layout En plan med 5 turbiner användes. Ögonhöjd 1.2m Avstånd till turbiner km fotopunkten 16.2m turbinpositionerna ~43-48m Uppskattat synfält Uppskattad kamera rotation -0.3 Uppskattad lutningsvinkel 0.3 Referenspunkter Fem byggnader Osäkerhet i beräkningen Osäkerheten i bilderna är låg eftersom det finns flera bra referenspunkter på platsen. Gjorda bilder En bild med synliga turbiner och två bilder där turbinerna är utmärkta med cirklar. Turbinernas synlighet Bara vingspetsen på en turbin kan ses vid fotopunkten.

8 Sida 8 av 11 Tabell 5. Inställningar och allmän information om panoramabilden från Vesterback Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Riktning Typ Panorama Använd turbin Takanebacken: Enercon E MW med 159 m navhöjd och en totalhöjd på ungefär 230 m. Pörtom och Ribäcken: Vestas V MW med 137 m navhöjd och en totalhöjd på 200 m. Långmossa: Vestas V MW med 152 m navhöjd och en totalhöjd på 215 m. Layout En plan med 5 turbiner användes. Ögonhöjd 1.2m fotopunkten km turbinpositionerna 46.2m turbinpositionerna ~43-48m Uppskattat synfält Uppskattad kamera rotation -0.1 Uppskattad lutningsvinkel 0.2 Referenspunkter En byggnad och fyra skogs- eller åkerhörn. Osäkerhet i beräkningen Osäkerheten är lite större i denna bild, eftersom referenspunkterna inte är lika bra som i de andra bilderna. Det förväntas ändå inte finnas stora fel i optimeringen. Gjorda bilder En bild med synliga turbiner och två bilder där turbinerna är utmärkta med cirklar. Turbinernas synlighet Nästan alla turbiner syns vid fotopunkten.

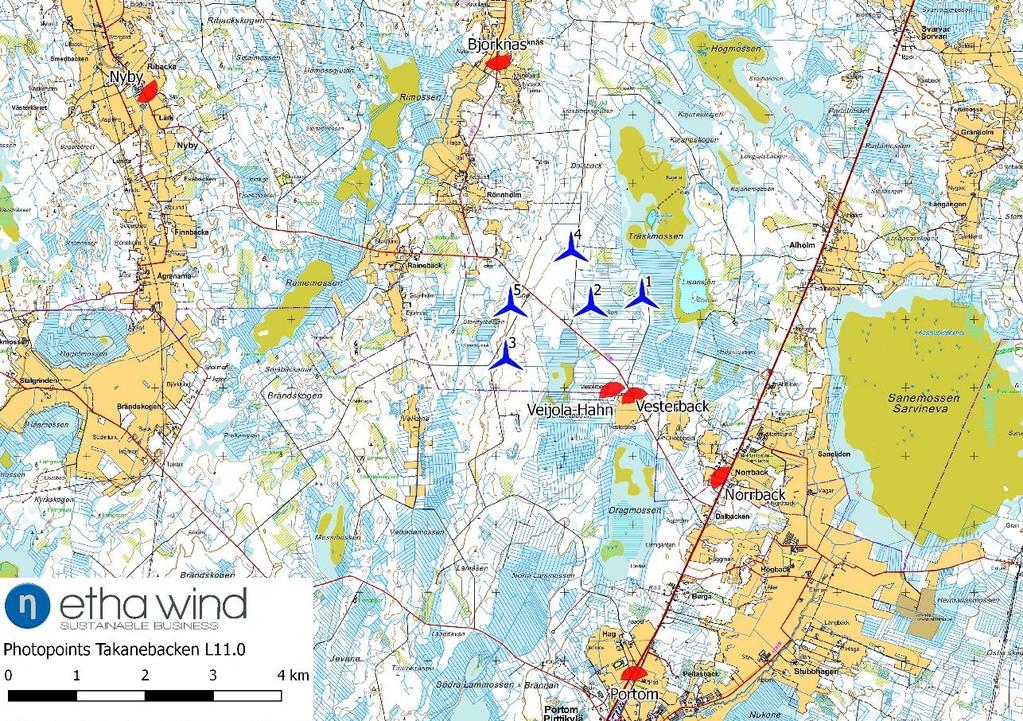

9 Sida 9 av 11 Figur 1. De sex kamerapositionerna och placeringen av de fem turbinerna. 3 Referenser Etha Wind Oy (2015). 03-Photomontages-CGAT Rev2. windpro (2015). windpro 3.0 User Manual. Visual.

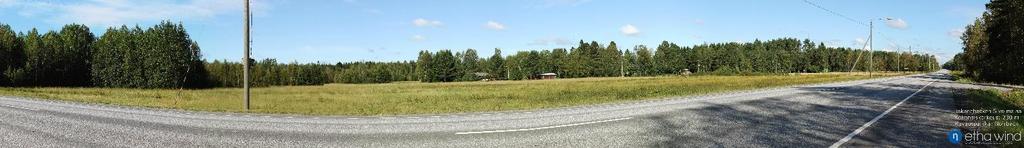

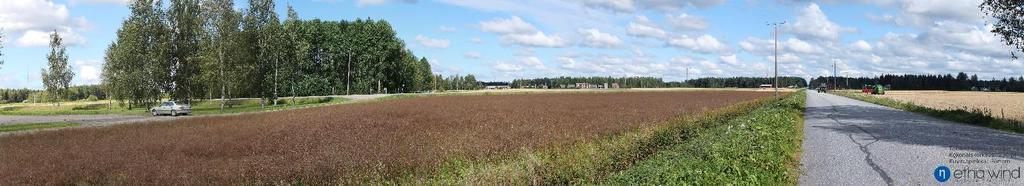

10 Sida 10 av 11 4 Bilagor Panoramabilder från fotopunkterna Norrback, Pörtom, Björknäs, Nyby, och Vesterback visas nedan. Följande fullstora bilder och bilder där turbinerna är markerade med cirklar har bifogats separat: Photopoint1_Norrback_rendered_CK jpg Photopoint1_Norrback_symbol_CK rev1.jpg Photopoint2_Portom_rendered_CK jpg Photopoint2_Portom_symbol_CK rev1.jpg Photopoint3_Bjorknas_rendered_CK jpg Photopoint3_Bjorknas_symbol_CK rev1.jpg Photopoint4_Nyby_rendered_CK jpg Photopoint4_Nyby_symbol_CK rev1.jpg Photopoint5_Vesterback_rendered_CK jpg Photopoint5_Vesterback_symbol_CK rev1.jpg Photopoint1_Norrback_Neighboring_parks_CK jpg Photopoint2_Portom_Neighboring_parks_CK jpg Photopoint3_Bjorknas_Neighboring_parks_CK jpg Photopoint4_Nyby_Neighboring_parks_CK jpg Photopoint5_Vesterback_Neighboring_parks_CK jpg Figur 2. Norrback. Figur 3. Pörtom.

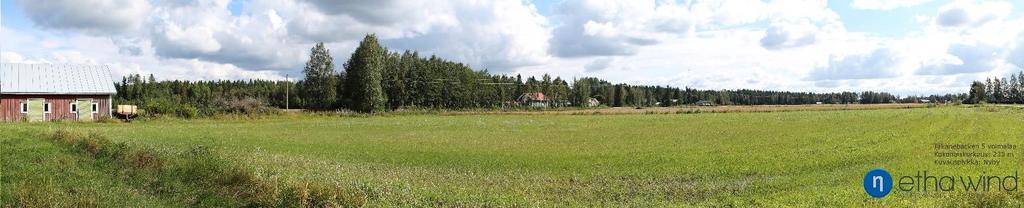

11 Sida 11 av 11 Figur 4. Björknäs. Figur 5. Nyby. Figur 6. Vesterback.
