1 RAPPORT LANDSKAPSBILD Samkraft AB KVISSJABERGET UPPDRAGSNUMMER Påverkan på landskapsbilden vid en utbyggnad av vindkraftparkerna Kvissjaberget (Samkraft AB) och Hittsjön (wpd Scandinavia AB). STOCKHOLM Sweco Energuide AB Windpower Jon Olauson 1 (30) ra04s Sweco Gjörwellsgatan 22 Box 34044, Stockholm Telefon Telefax Sweco Energuide AB Org.nr säte Stockholm Ingår i Sweco-koncernen Jon Olauson Telefon direkt Mobil jon.olauson@sweco.se JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

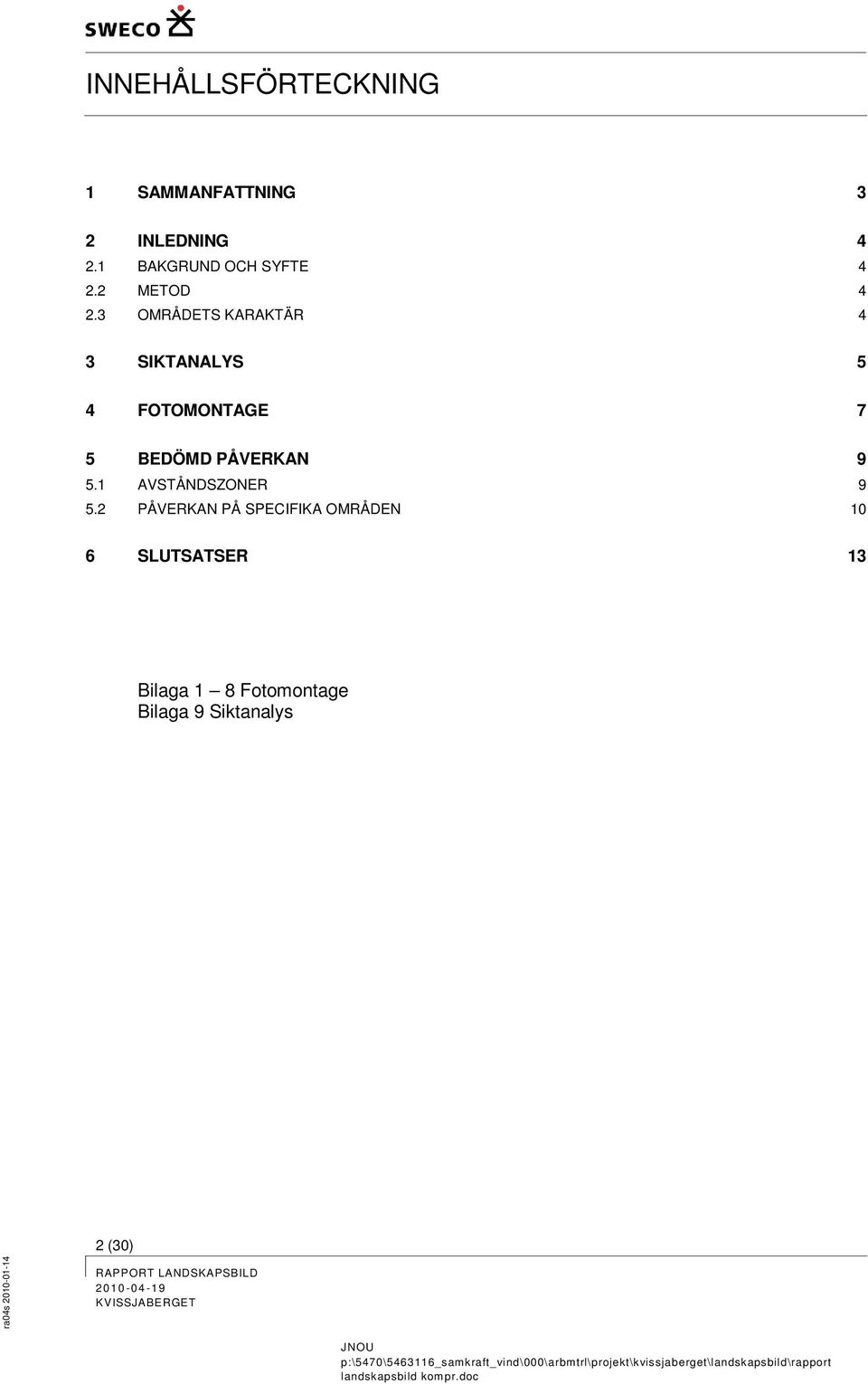

2 INNEHÅLLSFÖRTECKNING 1 SAMMANFATTNING 3 2 INLEDNING BAKGRUND OCH SYFTE METOD OMRÅDETS KARAKTÄR 4 3 SIKTANALYS 5 4 FOTOMONTAGE 7 5 BEDÖMD PÅVERKAN AVSTÅNDSZONER PÅVERKAN PÅ SPECIFIKA OMRÅDEN 10 6 SLUTSATSER 13 Bilaga 1 8 Fotomontage Bilaga 9 Siktanalys 2 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

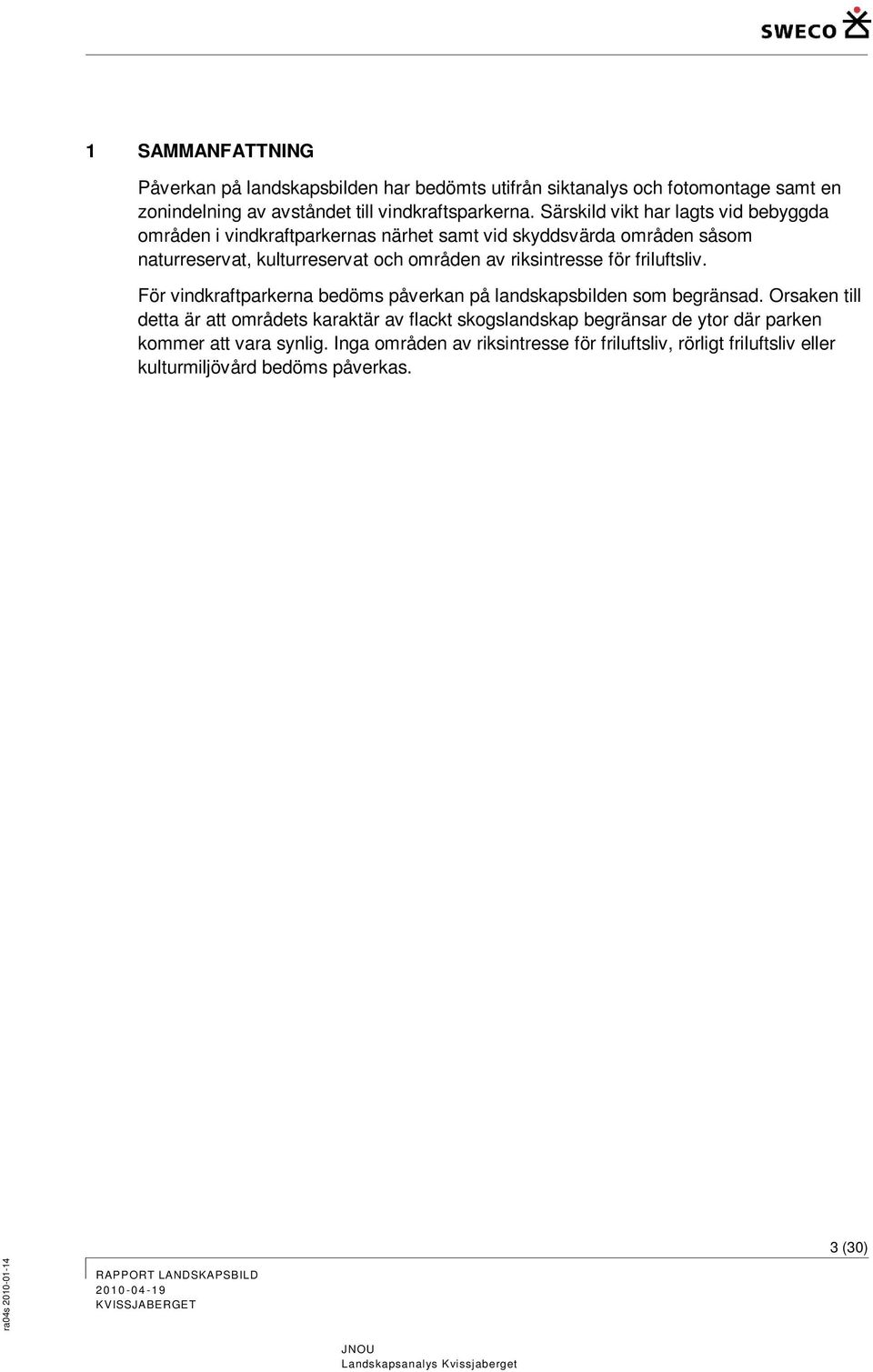

3 1 SAMMANFATTNING Påverkan på landskapsbilden har bedömts utifrån siktanalys och fotomontage samt en zonindelning av avståndet till vindkraftsparkerna. Särskild vikt har lagts vid bebyggda områden i vindkraftparkernas närhet samt vid skyddsvärda områden såsom naturreservat, kulturreservat och områden av riksintresse för friluftsliv. För vindkraftparkerna bedöms påverkan på landskapsbilden som begränsad. Orsaken till detta är att områdets karaktär av flackt skogslandskap begränsar de ytor där parken kommer att vara synlig. Inga områden av riksintresse för friluftsliv, rörligt friluftsliv eller kulturmiljövård bedöms påverkas. 3 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU Landskapsanalys Kvissjaberget

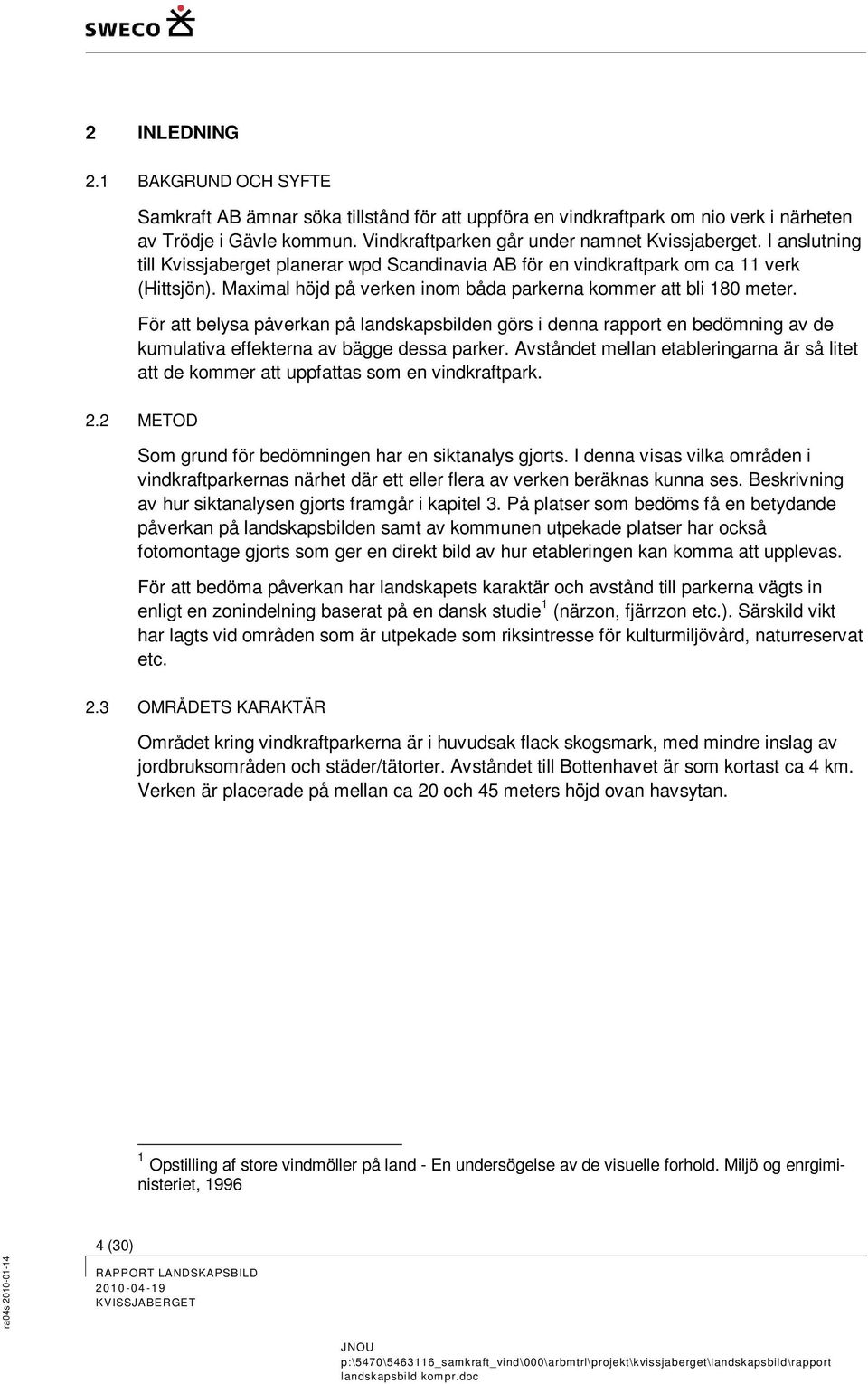

4 2 INLEDNING 2.1 BAKGRUND OCH SYFTE Samkraft AB ämnar söka tillstånd för att uppföra en vindkraftpark om nio verk i närheten av Trödje i Gävle kommun. Vindkraftparken går under namnet Kvissjaberget. I anslutning till Kvissjaberget planerar wpd Scandinavia AB för en vindkraftpark om ca 11 verk (Hittsjön). Maximal höjd på verken inom båda parkerna kommer att bli 180 meter. För att belysa påverkan på landskapsbilden görs i denna rapport en bedömning av de kumulativa effekterna av bägge dessa parker. Avståndet mellan etableringarna är så litet att de kommer att uppfattas som en vindkraftpark. 2.2 METOD Som grund för bedömningen har en siktanalys gjorts. I denna visas vilka områden i vindkraftparkernas närhet där ett eller flera av verken beräknas kunna ses. Beskrivning av hur siktanalysen gjorts framgår i kapitel 3. På platser som bedöms få en betydande påverkan på landskapsbilden samt av kommunen utpekade platser har också fotomontage gjorts som ger en direkt bild av hur etableringen kan komma att upplevas. För att bedöma påverkan har landskapets karaktär och avstånd till parkerna vägts in enligt en zonindelning baserat på en dansk studie 1 (närzon, fjärrzon etc.). Särskild vikt har lagts vid områden som är utpekade som riksintresse för kulturmiljövård, naturreservat etc. 2.3 OMRÅDETS KARAKTÄR Området kring vindkraftparkerna är i huvudsak flack skogsmark, med mindre inslag av jordbruksområden och städer/tätorter. Avståndet till Bottenhavet är som kortast ca 4 km. Verken är placerade på mellan ca 20 och 45 meters höjd ovan havsytan. 1 Opstilling af store vindmöller på land - En undersögelse av de visuelle forhold. Miljö og enrgiministeriet, (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

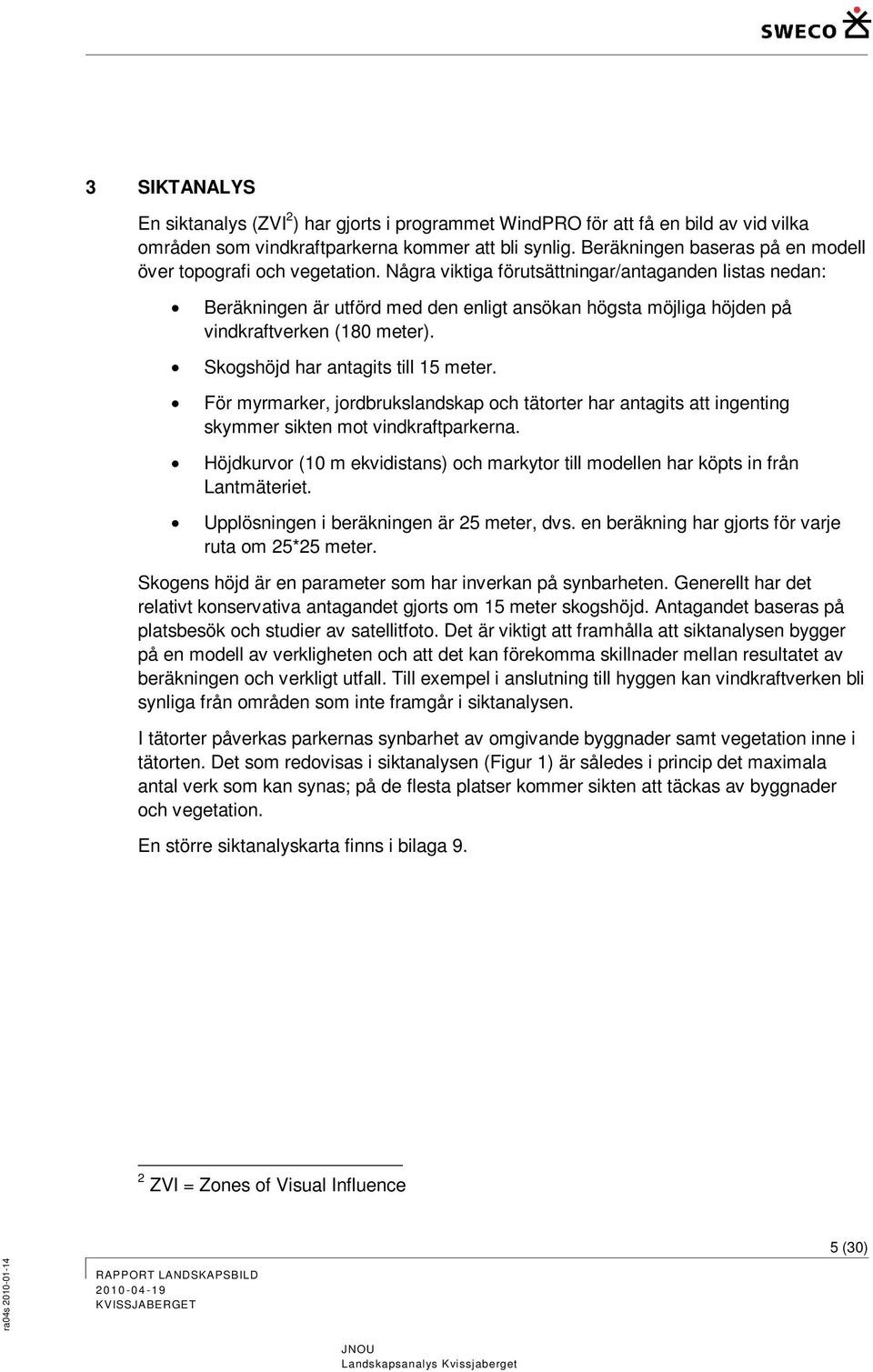

5 3 SIKTANALYS En siktanalys (ZVI 2 ) har gjorts i programmet WindPRO för att få en bild av vid vilka områden som vindkraftparkerna kommer att bli synlig. Beräkningen baseras på en modell över topografi och vegetation. Några viktiga förutsättningar/antaganden listas nedan: Beräkningen är utförd med den enligt ansökan högsta möjliga höjden på vindkraftverken (180 meter). Skogshöjd har antagits till 15 meter. För myrmarker, jordbrukslandskap och tätorter har antagits att ingenting skymmer sikten mot vindkraftparkerna. Höjdkurvor (10 m ekvidistans) och markytor till modellen har köpts in från Lantmäteriet. Upplösningen i beräkningen är 25 meter, dvs. en beräkning har gjorts för varje ruta om 25*25 meter. Skogens höjd är en parameter som har inverkan på synbarheten. Generellt har det relativt konservativa antagandet gjorts om 15 meter skogshöjd. Antagandet baseras på platsbesök och studier av satellitfoto. Det är viktigt att framhålla att siktanalysen bygger på en modell av verkligheten och att det kan förekomma skillnader mellan resultatet av beräkningen och verkligt utfall. Till exempel i anslutning till hyggen kan vindkraftverken bli synliga från områden som inte framgår i siktanalysen. I tätorter påverkas parkernas synbarhet av omgivande byggnader samt vegetation inne i tätorten. Det som redovisas i siktanalysen (Figur 1) är således i princip det maximala antal verk som kan synas; på de flesta platser kommer sikten att täckas av byggnader och vegetation. En större siktanalyskarta finns i bilaga 9. 2 ZVI = Zones of Visual Influence 5 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU Landskapsanalys Kvissjaberget

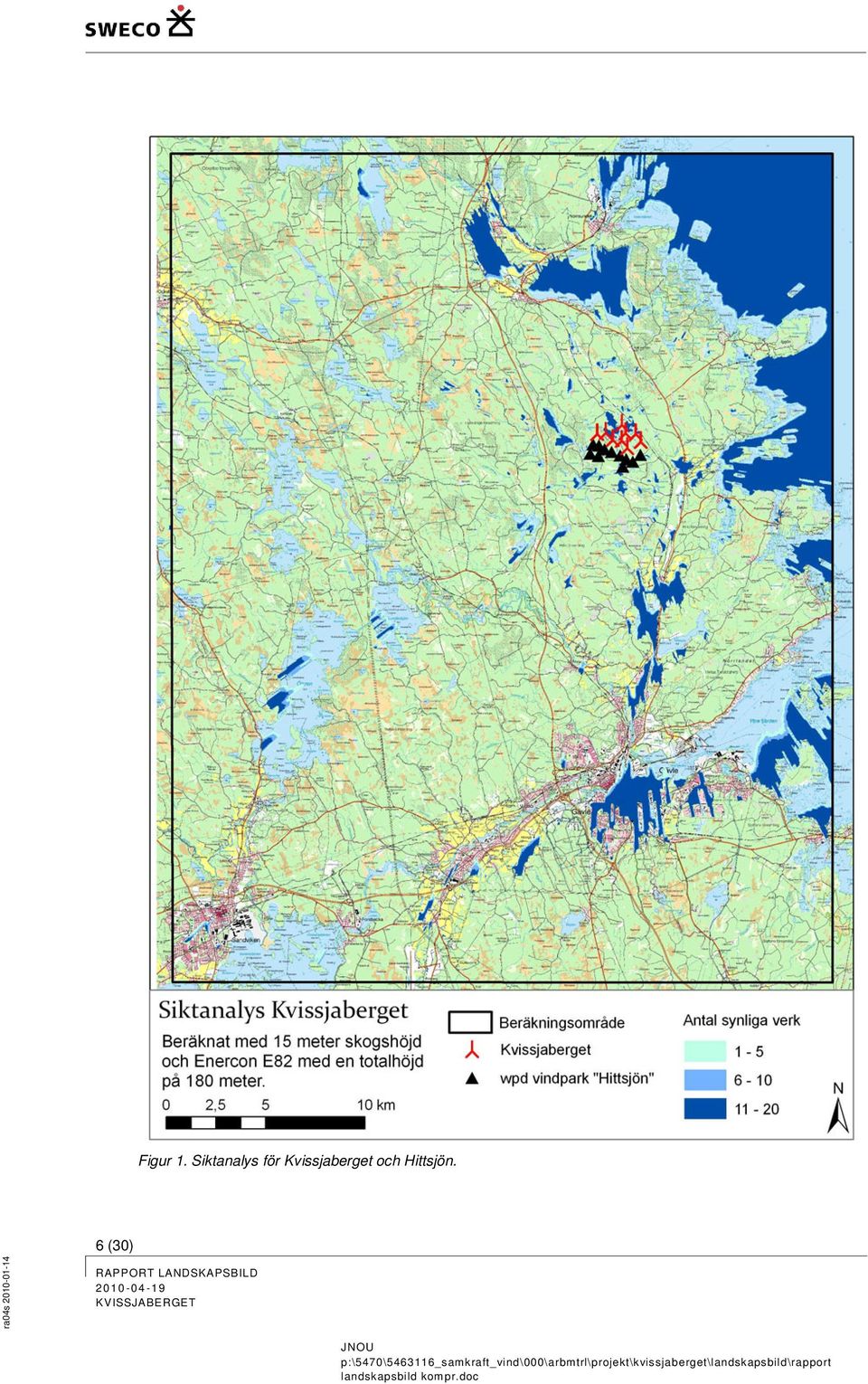

6 Figur 1. Siktanalys för Kvissjaberget och Hittsjön. 6 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

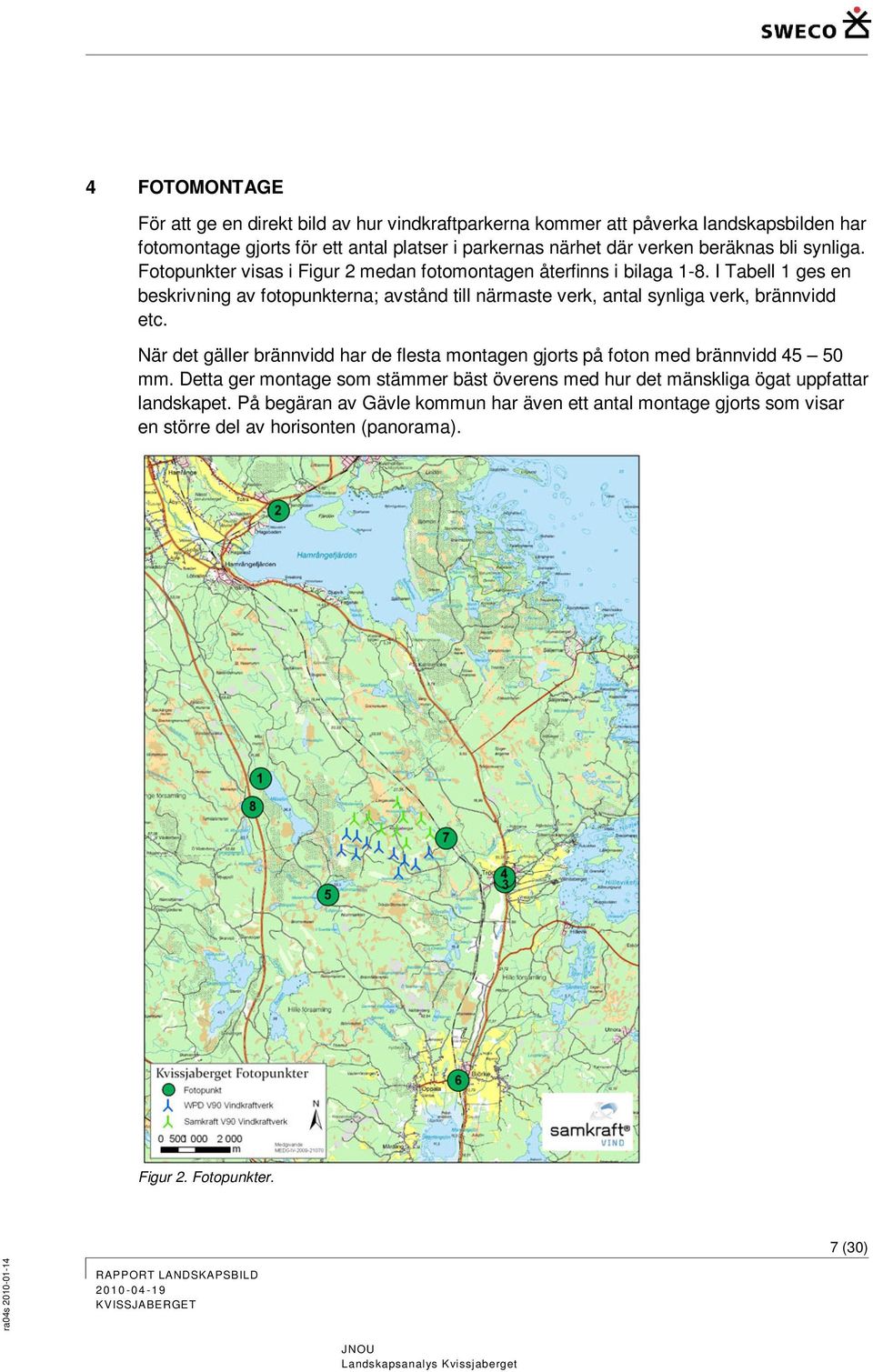

7 4 FOTOMONTAGE För att ge en direkt bild av hur vindkraftparkerna kommer att påverka landskapsbilden har fotomontage gjorts för ett antal platser i parkernas närhet där verken beräknas bli synliga. Fotopunkter visas i Figur 2 medan fotomontagen återfinns i bilaga 1-8. I Tabell 1 ges en beskrivning av fotopunkterna; avstånd till närmaste verk, antal synliga verk, brännvidd etc. När det gäller brännvidd har de flesta montagen gjorts på foton med brännvidd mm. Detta ger montage som stämmer bäst överens med hur det mänskliga ögat uppfattar landskapet. På begäran av Gävle kommun har även ett antal montage gjorts som visar en större del av horisonten (panorama). Figur 2. Fotopunkter. 7 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU Landskapsanalys Kvissjaberget

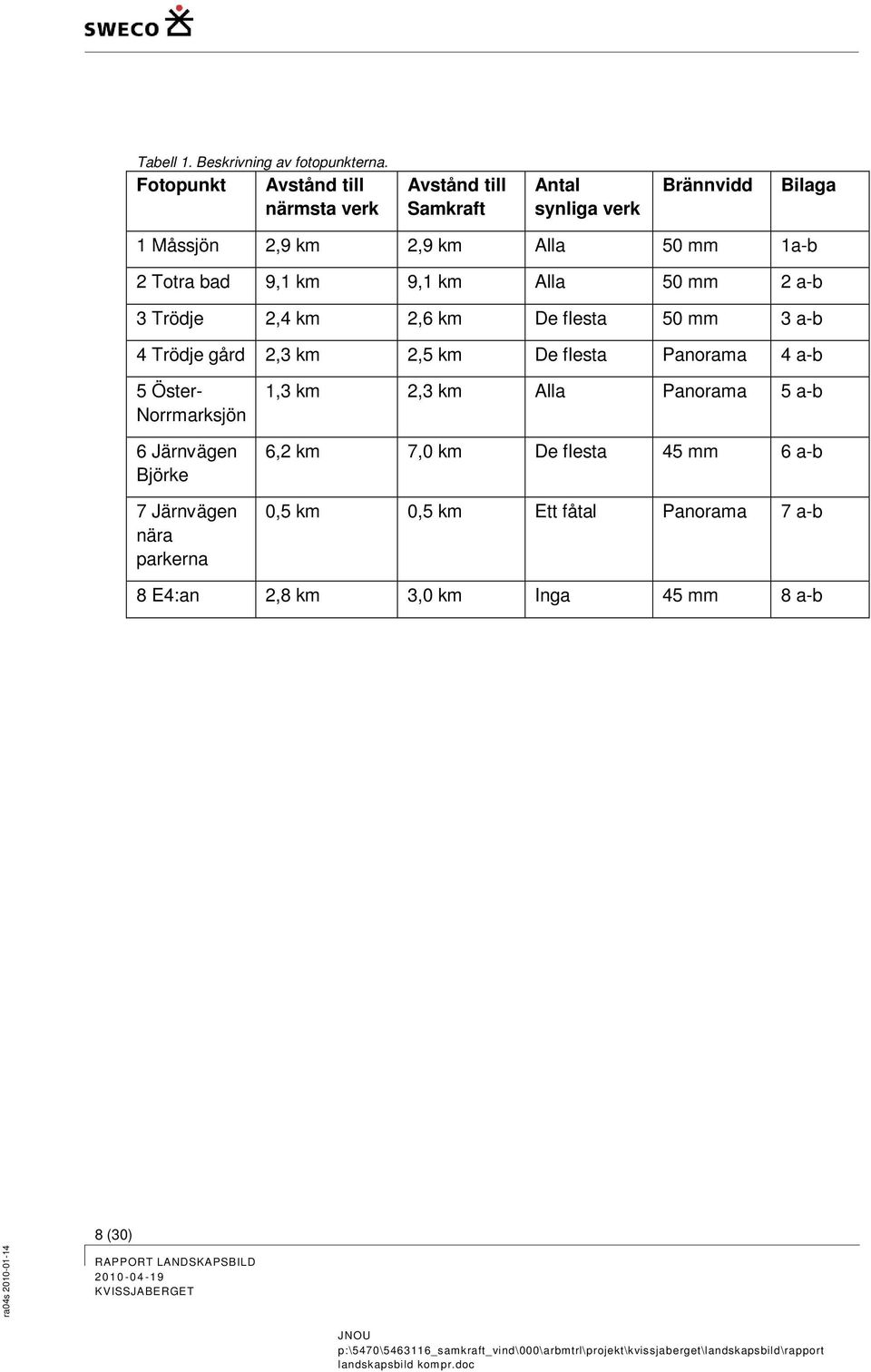

8 Tabell 1. Beskrivning av fotopunkterna. Fotopunkt Avstånd till närmsta verk Avstånd till Samkraft Antal synliga verk Brännvidd Bilaga 1 Måssjön 2,9 km 2,9 km Alla 50 mm 1a-b 2 Totra bad 9,1 km 9,1 km Alla 50 mm 2 a-b 3 Trödje 2,4 km 2,6 km De flesta 50 mm 3 a-b 4 Trödje gård 2,3 km 2,5 km De flesta Panorama 4 a-b 5 Öster- Norrmarksjön 6 Järnvägen Björke 7 Järnvägen nära parkerna 1,3 km 2,3 km Alla Panorama 5 a-b 6,2 km 7,0 km De flesta 45 mm 6 a-b 0,5 km 0,5 km Ett fåtal Panorama 7 a-b 8 E4:an 2,8 km 3,0 km Inga 45 mm 8 a-b 8 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

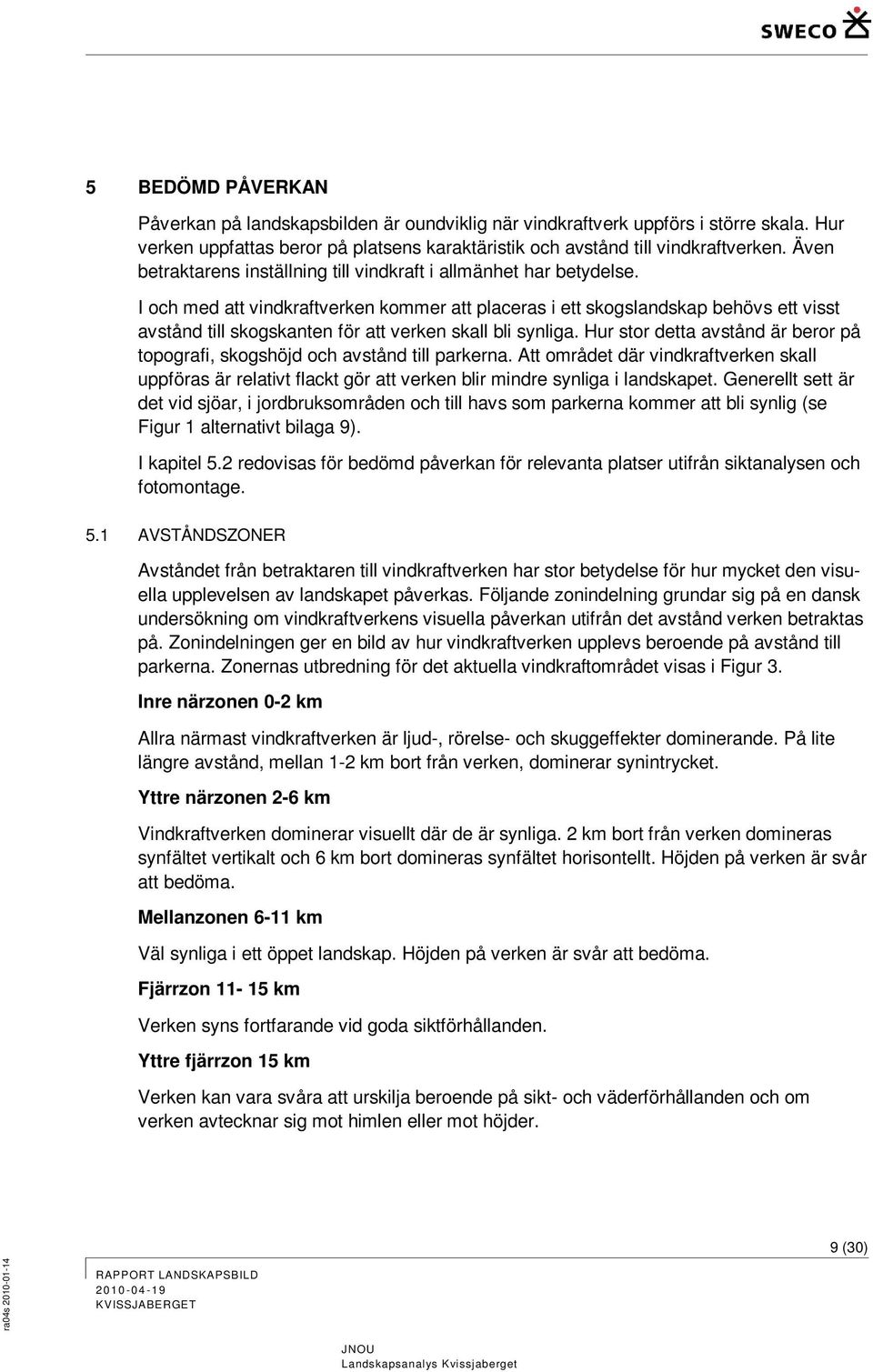

9 5 BEDÖMD PÅVERKAN Påverkan på landskapsbilden är oundviklig när vindkraftverk uppförs i större skala. Hur verken uppfattas beror på platsens karaktäristik och avstånd till vindkraftverken. Även betraktarens inställning till vindkraft i allmänhet har betydelse. I och med att vindkraftverken kommer att placeras i ett skogslandskap behövs ett visst avstånd till skogskanten för att verken skall bli synliga. Hur stor detta avstånd är beror på topografi, skogshöjd och avstånd till parkerna. Att området där vindkraftverken skall uppföras är relativt flackt gör att verken blir mindre synliga i landskapet. Generellt sett är det vid sjöar, i jordbruksområden och till havs som parkerna kommer att bli synlig (se Figur 1 alternativt bilaga 9). I kapitel 5.2 redovisas för bedömd påverkan för relevanta platser utifrån siktanalysen och fotomontage. 5.1 AVSTÅNDSZONER Avståndet från betraktaren till vindkraftverken har stor betydelse för hur mycket den visuella upplevelsen av landskapet påverkas. Följande zonindelning grundar sig på en dansk undersökning om vindkraftverkens visuella påverkan utifrån det avstånd verken betraktas på. Zonindelningen ger en bild av hur vindkraftverken upplevs beroende på avstånd till parkerna. Zonernas utbredning för det aktuella vindkraftområdet visas i Figur 3. Inre närzonen 0-2 km Allra närmast vindkraftverken är ljud-, rörelse- och skuggeffekter dominerande. På lite längre avstånd, mellan 1-2 km bort från verken, dominerar synintrycket. Yttre närzonen 2-6 km Vindkraftverken dominerar visuellt där de är synliga. 2 km bort från verken domineras synfältet vertikalt och 6 km bort domineras synfältet horisontellt. Höjden på verken är svår att bedöma. Mellanzonen 6-11 km Väl synliga i ett öppet landskap. Höjden på verken är svår att bedöma. Fjärrzon km Verken syns fortfarande vid goda siktförhållanden. Yttre fjärrzon 15 km Verken kan vara svåra att urskilja beroende på sikt- och väderförhållanden och om verken avtecknar sig mot himlen eller mot höjder. 9 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU Landskapsanalys Kvissjaberget

10 Figur 3. Zonindelning för bedömning av landskapspåverken. Cirklarna markerar avstånd till närmaste vindkraftverk. 5.2 PÅVERKAN PÅ SPECIFIKA OMRÅDEN Inre närzon (<2 km) Området närmast parkerna är i huvudsak skogsbeklätt och vindkraftverken kommer framförallt synas vid kanten av sjöar och på mindre områden där gläntor/kalhyggen ger fri sikt mot parkerna. Där parkerna är synlig kommer den att vara dominerande i landskapsbilden. Exempel på hur detta kan se ut visas i fotomontage från Öster-Norrmarksjön, se bilaga 5. Trödje Siktanalysen visar att vindkraftsparkerna kommer vara synlig från stora delar Trödje. Detta bekräftas av fotomontage från två platser, se bilaga 3 och 4. Avståndet från 10 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

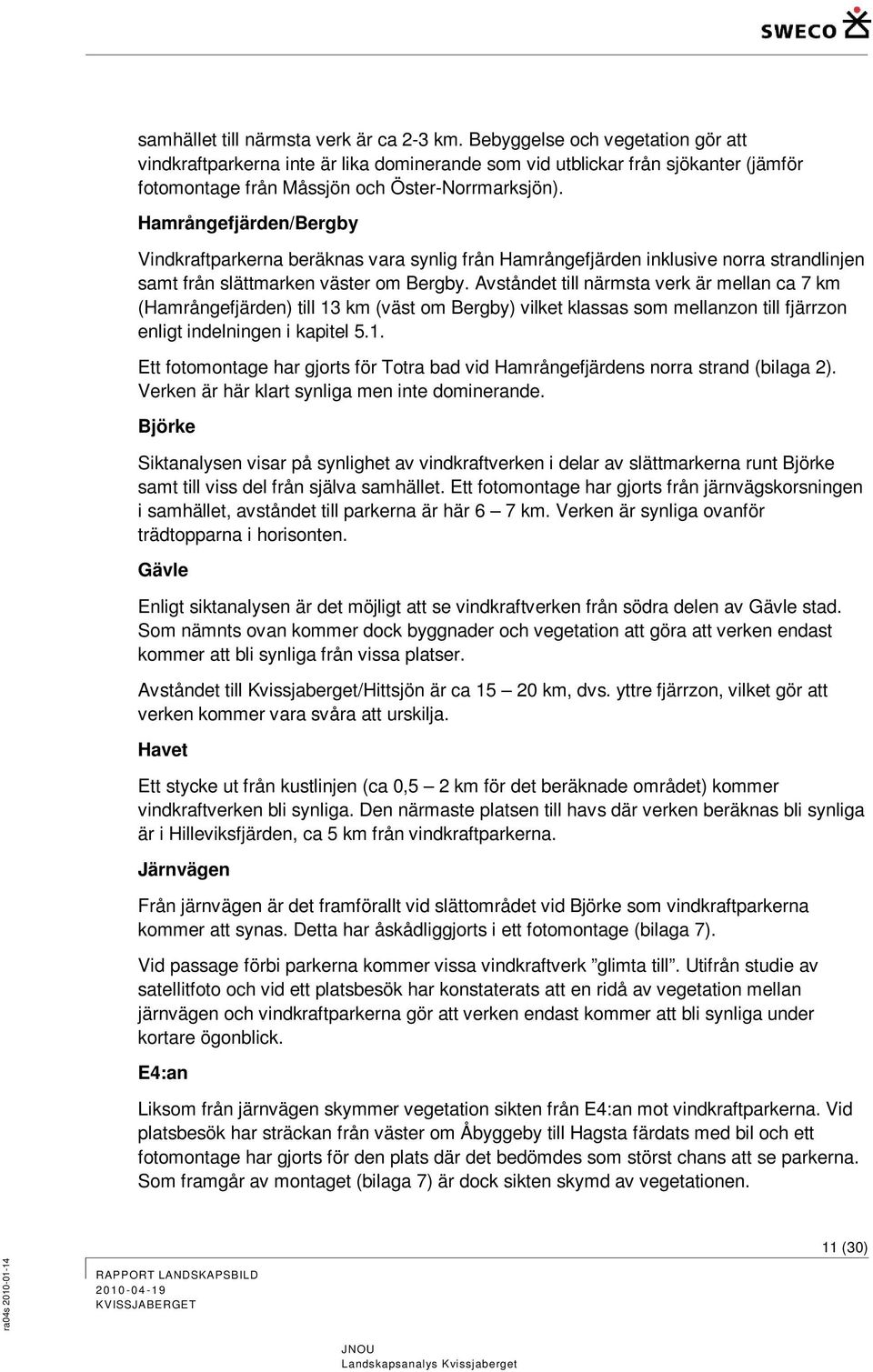

11 samhället till närmsta verk är ca 2-3 km. Bebyggelse och vegetation gör att vindkraftparkerna inte är lika dominerande som vid utblickar från sjökanter (jämför fotomontage från Måssjön och Öster-Norrmarksjön). Hamrångefjärden/Bergby Vindkraftparkerna beräknas vara synlig från Hamrångefjärden inklusive norra strandlinjen samt från slättmarken väster om Bergby. Avståndet till närmsta verk är mellan ca 7 km (Hamrångefjärden) till 13 km (väst om Bergby) vilket klassas som mellanzon till fjärrzon enligt indelningen i kapitel 5.1. Ett fotomontage har gjorts för Totra bad vid Hamrångefjärdens norra strand (bilaga 2). Verken är här klart synliga men inte dominerande. Björke Siktanalysen visar på synlighet av vindkraftverken i delar av slättmarkerna runt Björke samt till viss del från själva samhället. Ett fotomontage har gjorts från järnvägskorsningen i samhället, avståndet till parkerna är här 6 7 km. Verken är synliga ovanför trädtopparna i horisonten. Gävle Enligt siktanalysen är det möjligt att se vindkraftverken från södra delen av Gävle stad. Som nämnts ovan kommer dock byggnader och vegetation att göra att verken endast kommer att bli synliga från vissa platser. Avståndet till Kvissjaberget/Hittsjön är ca km, dvs. yttre fjärrzon, vilket gör att verken kommer vara svåra att urskilja. Havet Ett stycke ut från kustlinjen (ca 0,5 2 km för det beräknade området) kommer vindkraftverken bli synliga. Den närmaste platsen till havs där verken beräknas bli synliga är i Hilleviksfjärden, ca 5 km från vindkraftparkerna. Järnvägen Från järnvägen är det framförallt vid slättområdet vid Björke som vindkraftparkerna kommer att synas. Detta har åskådliggjorts i ett fotomontage (bilaga 7). Vid passage förbi parkerna kommer vissa vindkraftverk glimta till. Utifrån studie av satellitfoto och vid ett platsbesök har konstaterats att en ridå av vegetation mellan järnvägen och vindkraftparkerna gör att verken endast kommer att bli synliga under kortare ögonblick. E4:an Liksom från järnvägen skymmer vegetation sikten från E4:an mot vindkraftparkerna. Vid platsbesök har sträckan från väster om Åbyggeby till Hagsta färdats med bil och ett fotomontage har gjorts för den plats där det bedömdes som störst chans att se parkerna. Som framgår av montaget (bilaga 7) är dock sikten skymd av vegetationen. 11 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU Landskapsanalys Kvissjaberget

12 5.3 PÅVERKAN PÅ OMRÅDEN MED SKYDDSVÄRDEN Det finns ett antal värden som potentiellt kan påverkas av den förändrade landskapsbild som etablering av vindkraft innebär. Följande värdeområden från Länsstyrelsen har jämförts mot siktanalysen: Naturreservat Natura 2000 Riksintresse kulturmiljövård Kulturreservat (inga funna inom beräkningsområde för siktanalys) Nationalpark (inga funna inom beräkningsområde för siktanalys) Landskapsbildsskydd (inga funna inom beräkningsområde för siktanalys) Riksintresse friluftsliv (inga funna inom beräkningsområde för siktanalys) Riksintresse rörligt friluftsliv (inga funna inom beräkningsområde för siktanalys) Inom område som beräkning utförts på (se Figur 1) finns ett flertal naturreservat, Natura 2000-områden och riksintresse för kulturmiljövård. Nedan redovisas de områden där vindkraftparkerna beräknas bli synlig i viss utsträckning 3 och där avståndet är högst ca 15 km. När det gäller riksintresse för kulturmiljövård finns ett antal sådana områden i Gävle stad med omnejd där vindkraftverk kan synas. Avståndet till parkerna är dock minst 15 km. Det finns också ett område av riksintresse för kulturmiljövård vid Oslättsfors (10 km) där parkerna inte beräknas vara synlig. Det närmaste naturreservatet är Sjugarna som är beläget 2-5 km norr om parken. Syftet med naturreservatet är att bevara den biologiska mångfalden och att vårda och bevara den värdefulla naturmiljön i området. Vindkraftverk kan bli synliga vid myrar där vegetation inte skymmer siktlinjen mot vindkraftparkerna (ca 4 km från parkerna). I en mindre del av Testeboåns naturreservat och Natura 2000 (ca 9 km från parkerna) kan vindkraftverk synas. Området har stora förutsättningar för friluftsliv. Ett par Natura 2000-områden finns till havs eller vid vattendrag. Inom beräkningsområdet är det Harkskärsfjärden (9 km till närmaste vindkraftverk), Limön (15 km), Sörsundet (6 km) och Orarna (16 km). Sörsundet, som är närmast vindkraftparkerna, är ett Nataura 2000-område enligt habitatdirektivet där ett antal vindkraftverk kommer att bli synliga (vid Bondsundets östra strand). 3 Ett par områden där parken beräknas bli synlig från någon enstaka plats har ej tagits med i sammanställningen. 12 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU p:\5470\ _samkraft_vind\000\arbmtrl\projekt\kvissjaberget\landskapsbild\rapport landskapsbild kompr.doc

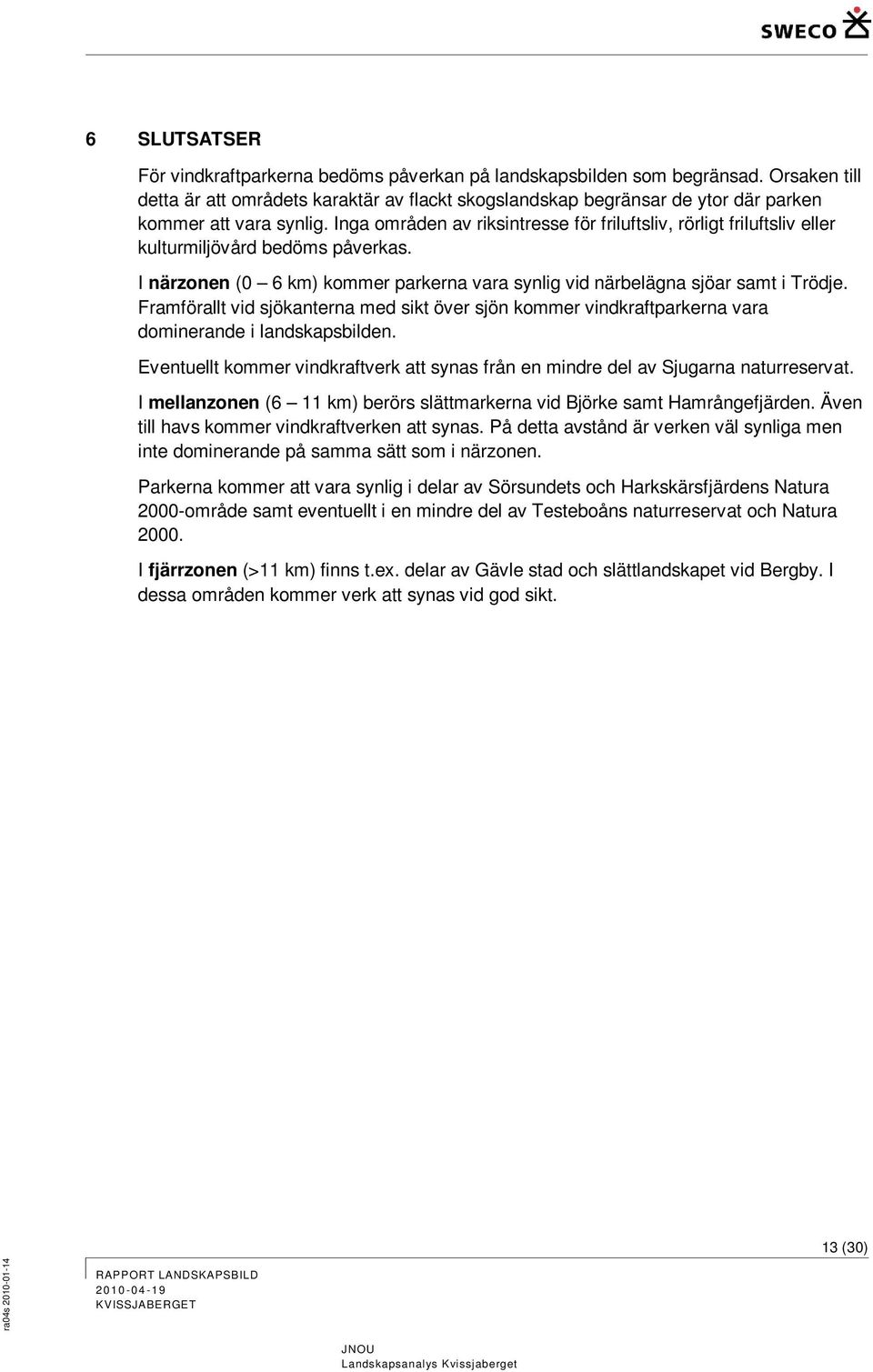

13 6 SLUTSATSER För vindkraftparkerna bedöms påverkan på landskapsbilden som begränsad. Orsaken till detta är att områdets karaktär av flackt skogslandskap begränsar de ytor där parken kommer att vara synlig. Inga områden av riksintresse för friluftsliv, rörligt friluftsliv eller kulturmiljövård bedöms påverkas. I närzonen (0 6 km) kommer parkerna vara synlig vid närbelägna sjöar samt i Trödje. Framförallt vid sjökanterna med sikt över sjön kommer vindkraftparkerna vara dominerande i landskapsbilden. Eventuellt kommer vindkraftverk att synas från en mindre del av Sjugarna naturreservat. I mellanzonen (6 11 km) berörs slättmarkerna vid Björke samt Hamrångefjärden. Även till havs kommer vindkraftverken att synas. På detta avstånd är verken väl synliga men inte dominerande på samma sätt som i närzonen. Parkerna kommer att vara synlig i delar av Sörsundets och Harkskärsfjärdens Natura 2000-område samt eventuellt i en mindre del av Testeboåns naturreservat och Natura I fjärrzonen (>11 km) finns t.ex. delar av Gävle stad och slättlandskapet vid Bergby. I dessa områden kommer verk att synas vid god sikt. 13 (30) ra04s RAPPORT LANDSKAPSBILD KVISSJABERGET JNOU Landskapsanalys Kvissjaberget

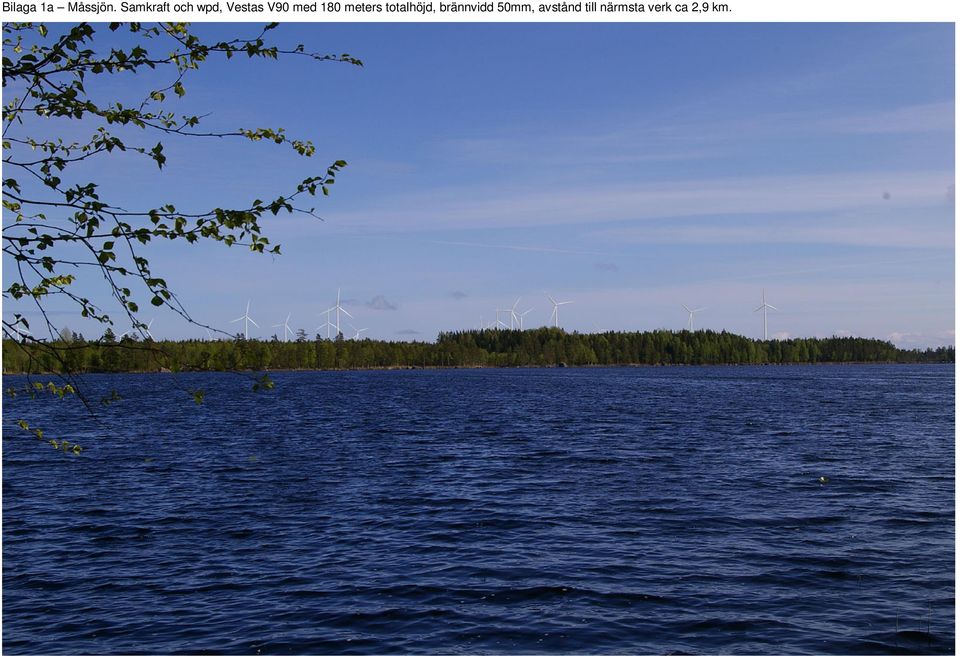

14 Bilaga 1a Måssjön. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,9 km.

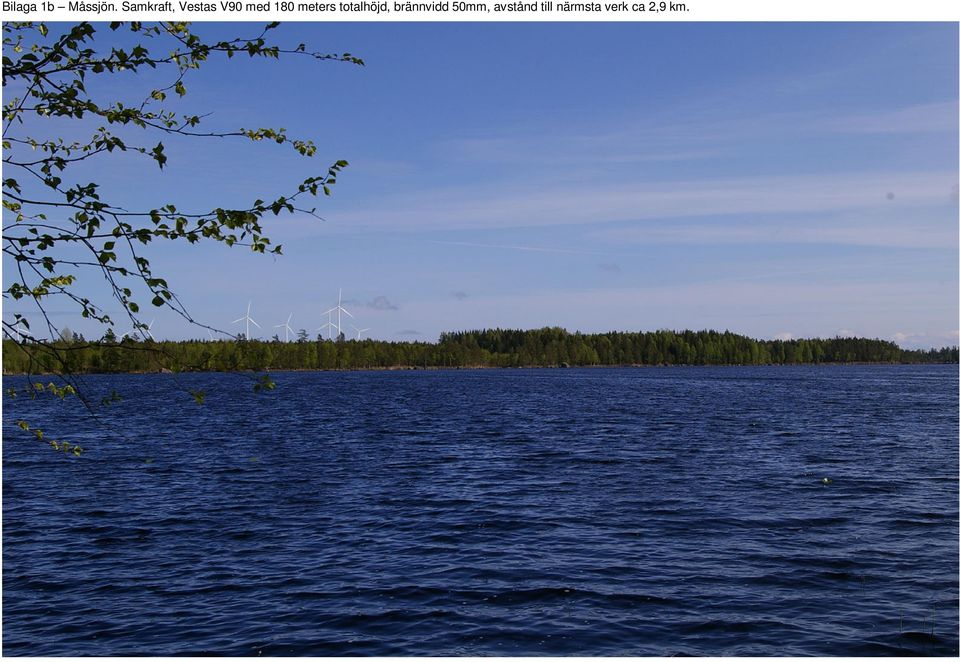

15 Bilaga 1b Måssjön. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,9 km.

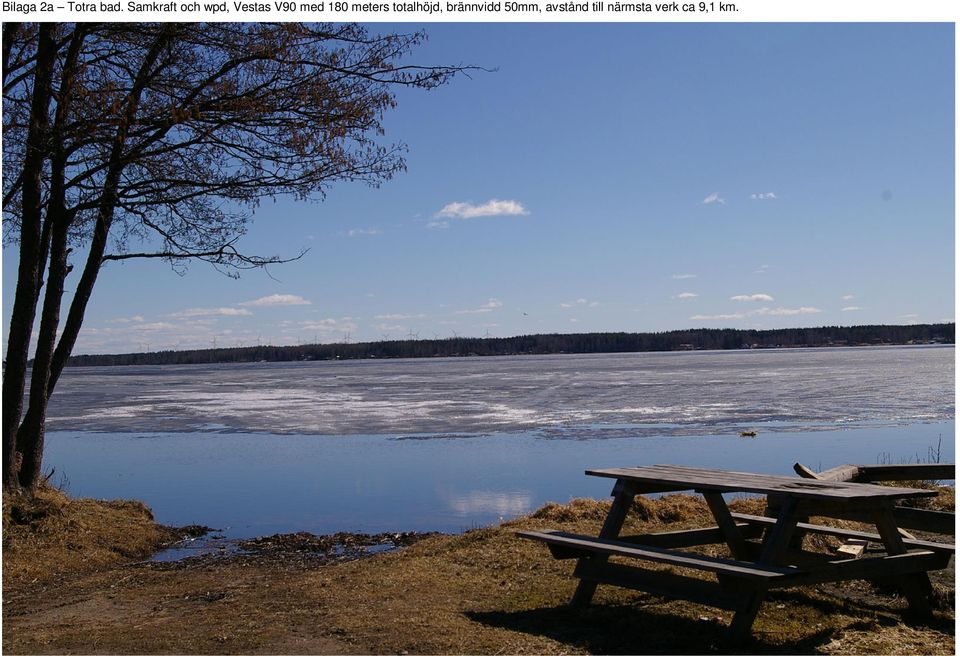

16 Bilaga 2a Totra bad. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 9,1 km.

17 Bilaga 2b Totra bad. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 9,1 km.

18 Bilaga 3a Trödje. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,4 km.

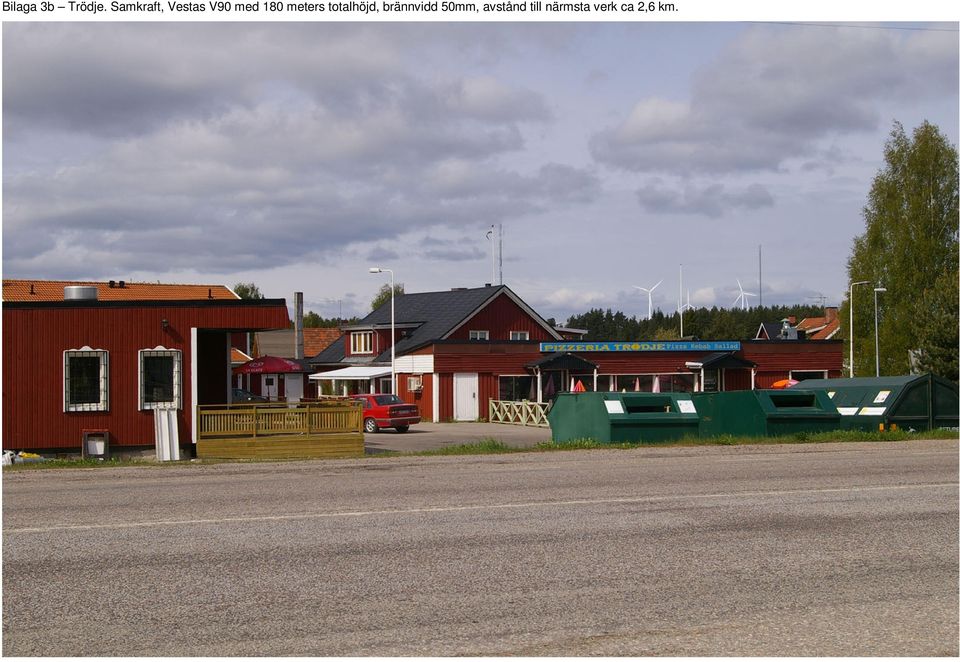

19 Bilaga 3b Trödje. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,6 km.

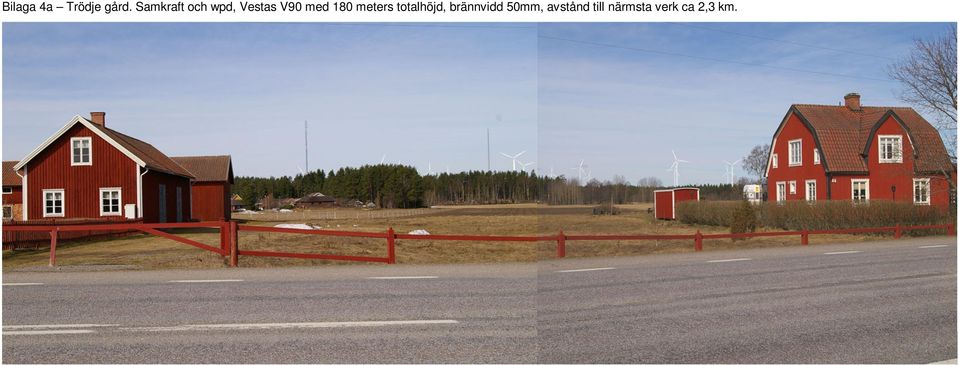

20 Bilaga 4a Trödje gård. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,3 km.

21 Bilaga 4b Trödje gård. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,5 km.

22 Bilaga 5a Öster Norrmarksjön. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 1,3 km.

23 Bilaga 5b Öster Norrmarksjön. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,3 km.

24 Bilaga 6a Järnvägen Björke. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 6,2 km.

25 Bilaga 6b Järnvägen Björke. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 7,0 km.

26 Bilaga 7a Järnvägen nära parkerna. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 0,5 km. Verken kommer att skymmas av vegetationen och har därför endast markerats med cirklar. Röda cirklar är Samkrafts verk och blå cirklar är wpd:s verk.

27 Bilaga 7b Järnvägen nära parkerna. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 0,5 km. Verken kommer att skymmas av vegetationen och har därför endast markerats med cirklar.

28 Bilaga 8a E4:an. Samkraft och wpd, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 2,8 km. Verken kommer att skymmas av vegetationen och har därför endast markerats med cirklar. Röda cirklar är Samkrafts verk och blå cirklar är wpd:s verk.

29 Bilaga 8b E4:an. Samkraft, Vestas V90 med 180 meters totalhöjd, brännvidd 50mm, avstånd till närmsta verk ca 3,0 km. Verken kommer att skymmas av vegetationen och har därför endast markerats med cirklar.

30 Bilaga 9 Siktanalys
